OPERATING INSTRUCTIONS
WLA12L
Small photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
WLA12L
Klein-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
W12
WLA12L
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 7
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 7
6 Inbetriebnahme....................................................................... 10
7 Störungsbehebung.................................................................. 14
8 Demontage und Entsorgung................................................... 15
9 Wartung.................................................................................... 16
10 Technische Daten.................................................................... 16
11 Anhang..................................................................................... 22
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.

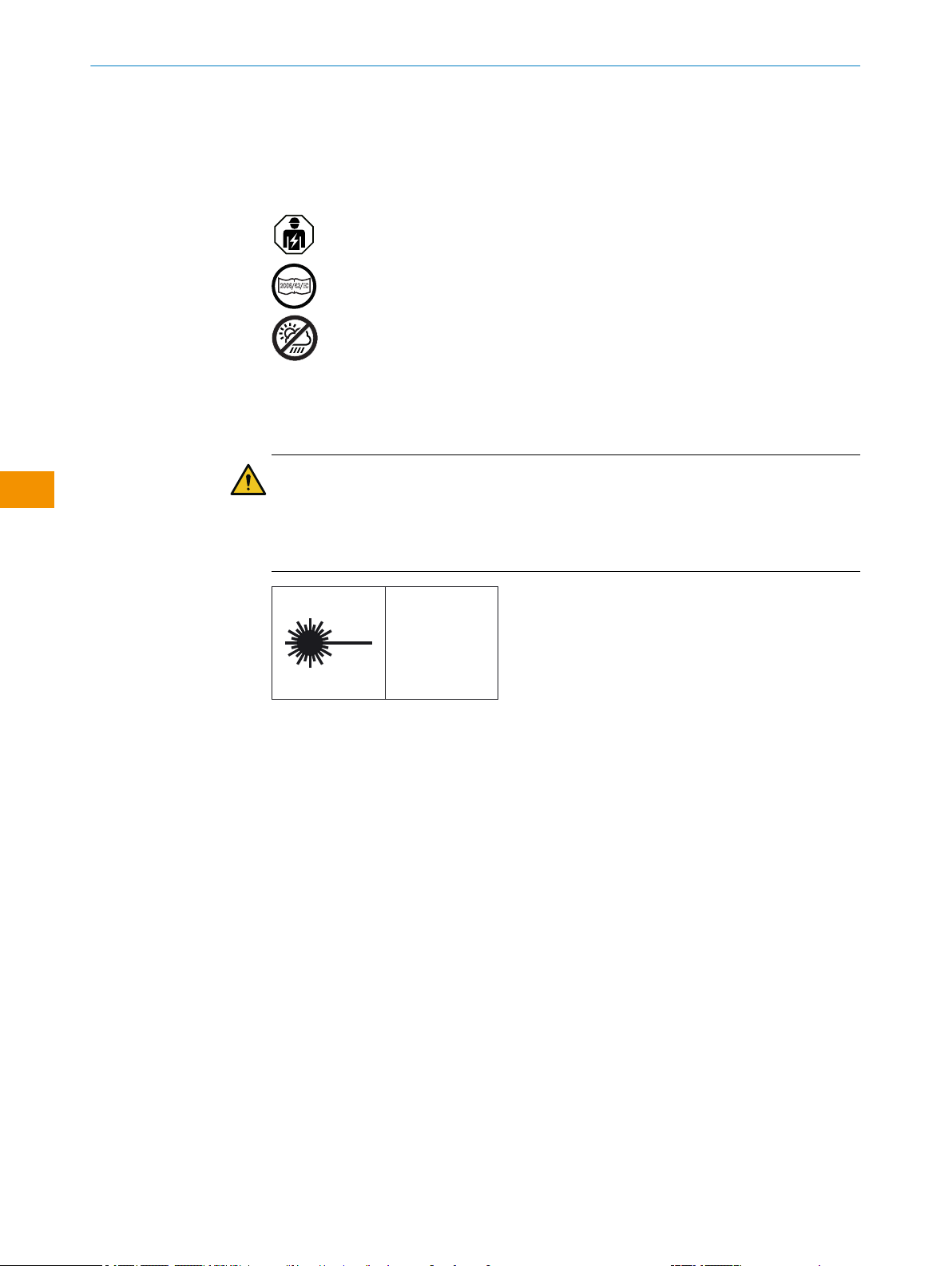

Laserhinweise
VORSICHT
Eingriffe, Manipulation oder eine unsachgemäße Verwendung kann zu gefährlicher
Exposition gegenüber Laserstrahlung führen.
Die emittierte Lichtstrahlung darf nicht mithilfe zusätzlicher optischer Geräte fokussiert
werden.
LASER
1
Abbildung 1: Laserklasse 1
Dieses Gerät entspricht folgenden Normen:
•EN/IEC 60825-1:2014
•21 CFR 1040.10 und 1040.11 mit Ausnahme von Abweichungen nach Laserhin‐
weis No. 56 vom 08.05.2019.
Der Laser ist augensicher.
Die Laserkennzeichnung befindet sich auf dem Gehäuseaufdruck auf dem Sensor.
2.2 Bestimmungsgemäße Verwendung
Die WLA12L ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
oder Produkt genannt) und wird zum optischen, berührungslosen Erfassen von Sachen
eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Verwendung und
bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber
der SICK AG.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

3 Produktbeschreibung

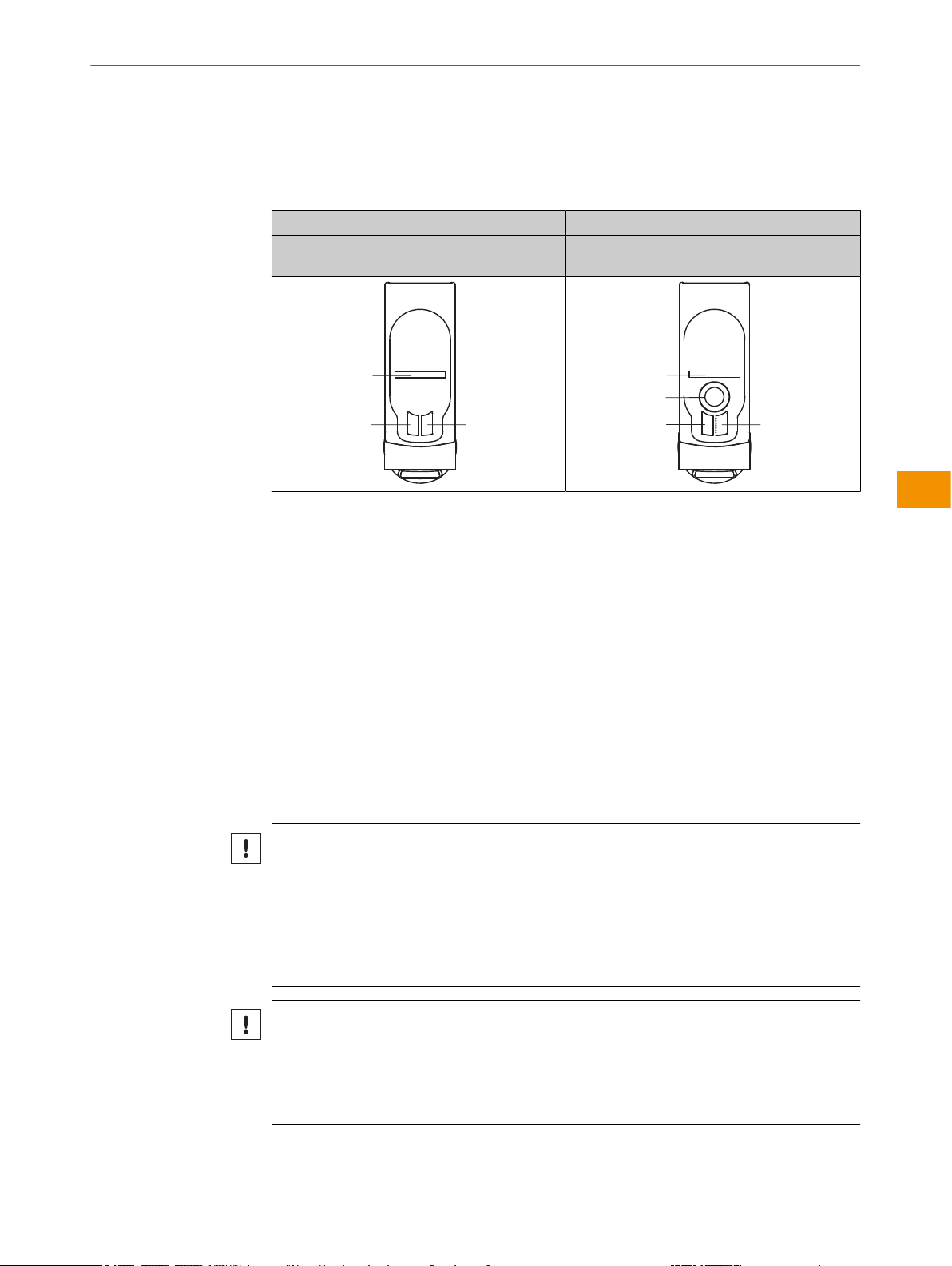

3.1 Bedien- und Anzeigeelemente
WLA12Lx-xxxxxx00 WLA12Lx-xxxxxx30
Feste Voreinstellung - keine Einstellmöglich‐
keit
Teach-in-Taste
34
1
2
4
1
3
1BluePilot blau: Ausrichthilfe
2Teach-in-Taste: Einstellung des Schaltabstands
3Grüne LED: Versorgungsspannung aktiv
4Gelbe LED: Status Lichtempfang
4 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 1,4 Nm beachten.
5 Elektrische Installation
5.1 Hinweise zur Elektroinstallation
WICHTIG
Geräteschaden durch falsche Versorgungsspannung!
Eine falsche Versorgungsspannung kann zu einem Geräteschaden führen.
■Gerät nur mit einer sicheren Schutzkleinspannung (SELV/PELV) betreiben.
■Der Sensor ist ein Gerät der Schutzklasse III.
■Gerät nur mit LPS (Limited Power Source) gemäß IEC 62368-1 oder NEC Class 2
Netzteil betreiben.
WICHTIG
Geräteschaden oder unvorhergesehener Betrieb durch Arbeiten unter Spannung!
Das Arbeiten unter Spannung kann zu einem unvorhergesehenen Betrieb führen.
■Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen.
■Elektrische Anschlüsse nur im spannungslosen Zustand verbinden und trennen.
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 7
Irrtümer und Änderungen vorbehalten
de

■Die Elektroinstallation nur durch qualifizierte Elektrofachkraft ausführen.
■Bei Arbeiten in elektrischen Anlagen die gängigen Sicherheitsvorschriften beach‐
ten!
■Versorgungsspannung für das Gerät erst nach Abschluss der Anschlussarbeiten
und sorgfältiger Prüfung der Verdrahtungsarbeiten einschalten.
■Bei Verlängerungsleitungen mit offenem Ende darauf achten, dass sich blanke
Aderenden nicht berühren (Kurzschlussgefahr bei eingeschalteter Versorgungs‐
spannung!). Adern entsprechend gegeneinander isolieren.
■Aderquerschnitte der anwenderseitig zuführenden Versorgungsleitung gemäß gül‐
tiger Normen wählen.
■Betrieb in kurzschlussgeschütztem Netz bei max. 8 A.
HINWEIS
Verlegung von Datenleitungen
■Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
■Einwandfreies und vollständiges Schirmungskonzept ausführen.
■Leitungen stets EMV-gerecht verlegen und verdrahten, um Störeinflüsse zu vermei‐
den, z. B. von Schaltnetzteilen, Motoren, getakteten Reglern und Schützen.
■Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Die IP-Schutzart wird für das Gerät nur bei folgenden Bedingungen erreicht:
■Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt.
Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben!
5.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Hinweise zum Anschluss
Betrieb im Standard-I/O-Modus:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf www.sick.com unter der Artikelnum‐
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•BN = braun
•WH = weiß
•BU = blau
•BK = schwarz
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

•Q = Digitalausgang
•QL1/C = Digitalausgang, IO-Link
•L+ = Versorgungsspannung (UB)
•M = Masse
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 16

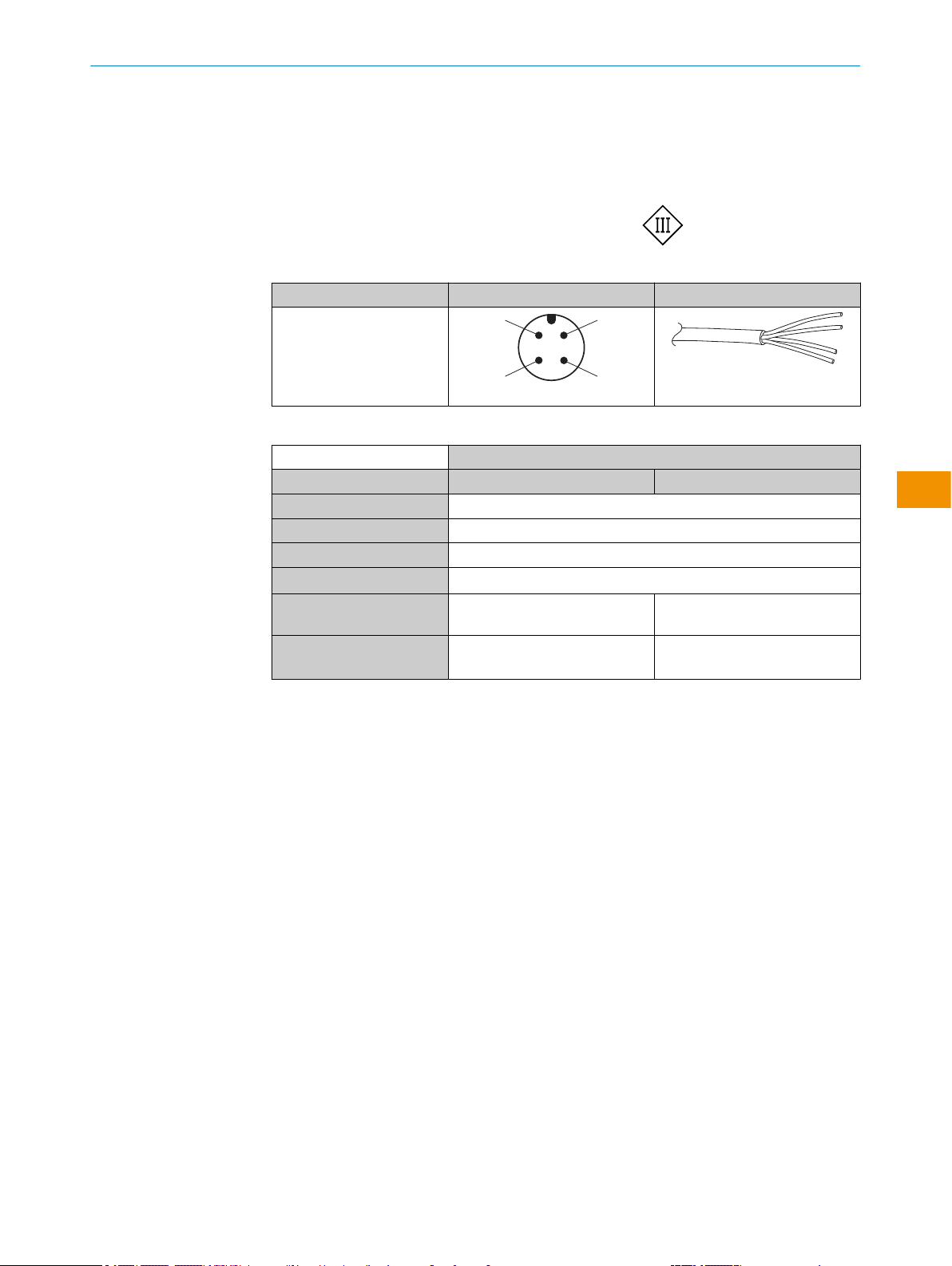

Tabelle 1: Elektrischer Anschluss
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0.14 mm2
AWG26
Tabelle 2: DC
WLA12L- xxX6XxxxA00
Push-pull 161 162
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK QL1/C
De-
fault: MF
QQ
De-
fault: QL1 (C)
QQ
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 9
Irrtümer und Änderungen vorbehalten
de

Tabelle 3: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Inbetriebnahme
6.1 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben. Es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 2]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.

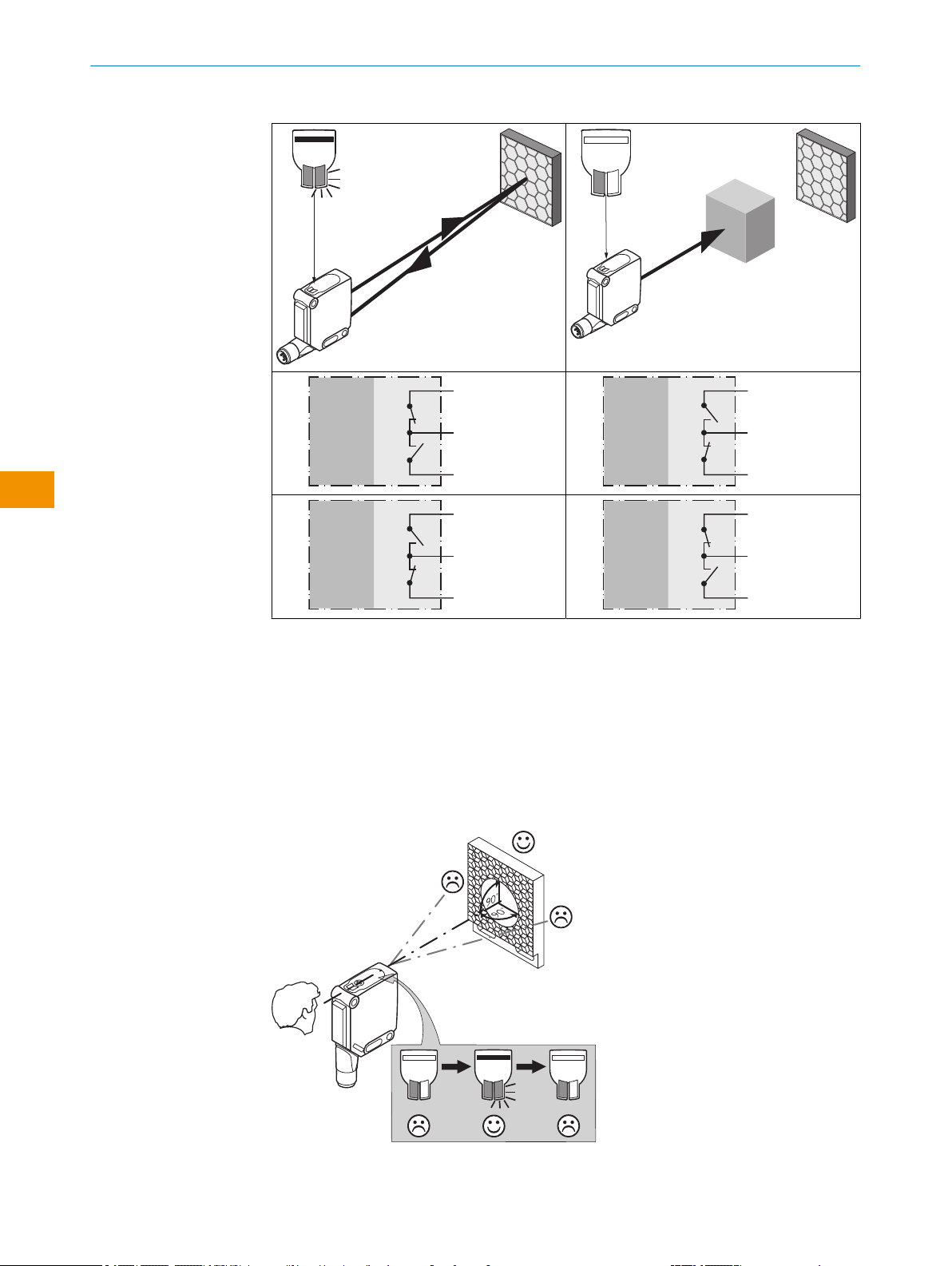

Abbildung 2: Ausrichtung
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

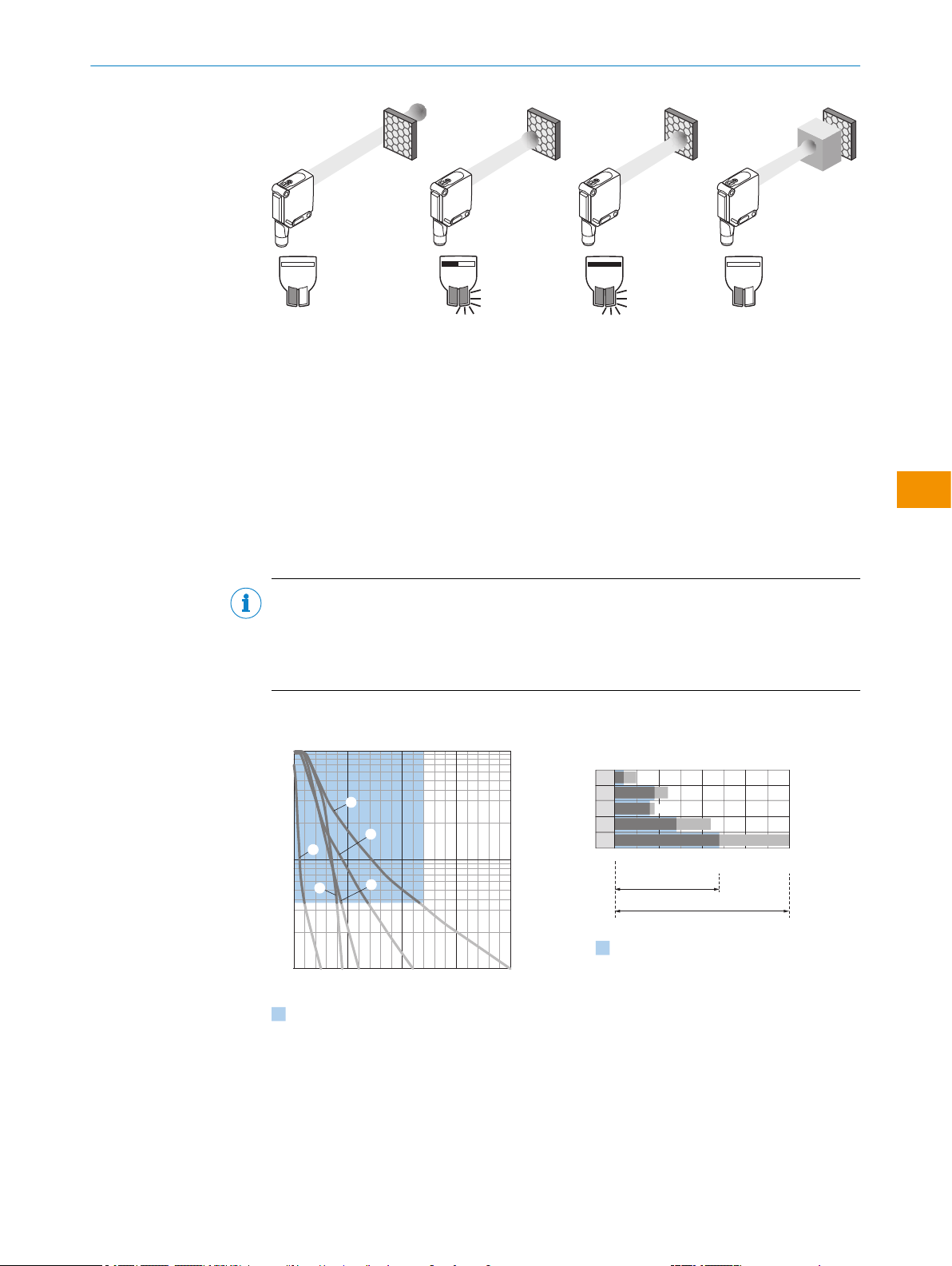

Abbildung 3: Ausrichtung mit BluePilot
6.2 Einsatzbedingungen prüfen
WLA12L sind Reflexions-Lichtschranken, in der das Autokollimationsprinzip mit einem
Multiempfangselement kombiniert wird. Dadurch ist es möglich, die größtmögliche
Robustheit gegen depolarisierende Objekte mit einem sehr großen Schaltabstand zu
vereinen. Das bedeutet, dass die WLA12L eine hohe Funktionsreserve (unempfindli‐
cher gegen Verschmutzung) hat und bei depolarisierenden Objekten keine Fehlschal‐
tungen zeigt.
Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [Abbildung 6]
abgleichen (x = Schaltabstand, y = Funktionsreserve).
HINWEIS TIPP:
Sollten durch extrem depolarisierende Objekte dennoch Fehlschaltungen hervorgerufen
werden, kann die WLA12L durch einen Teach (via IO-Link oder via Teach-Taste am
Gehäuse) auch an diese extremen Bedingungen angepasst werden und Fehlschaltun‐
gen unterdrücken.
WLA12L-xxxxx1xx:
0
100
10
1
Funktionsreserve
Abstand in m
2015105
Empfohlener Schaltabstandsbereich für beste Performance
1
5
4
2
3
Abbildung 4: WLA12L-xxxxx1xx
0
Abstand in m
1
2
3
4
5
2015105
0 2012
0 117
0 4
01/2,5
4,5
0 64,5
D
C
A B
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 5: WLA12L-xxxxx1xx
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 11
Irrtümer und Änderungen vorbehalten
de

WLA12L-xxxxx2xx:
0
Funktionsreserve
Abstand in m
12108642
Empfohlener Schaltabstandsbereich für beste Performance
100
20
40
60
80
1
1
2
4
3
5
Abbildung 6: WLA12L-xxxxx2xx
0 117,5
1
2
3
4
5
0 53,5
0 85
0 4,53,25
01,25/2,5
012 108642
Abstand in m
D
C
A B
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 7: WLA12L-xxxxx2xx

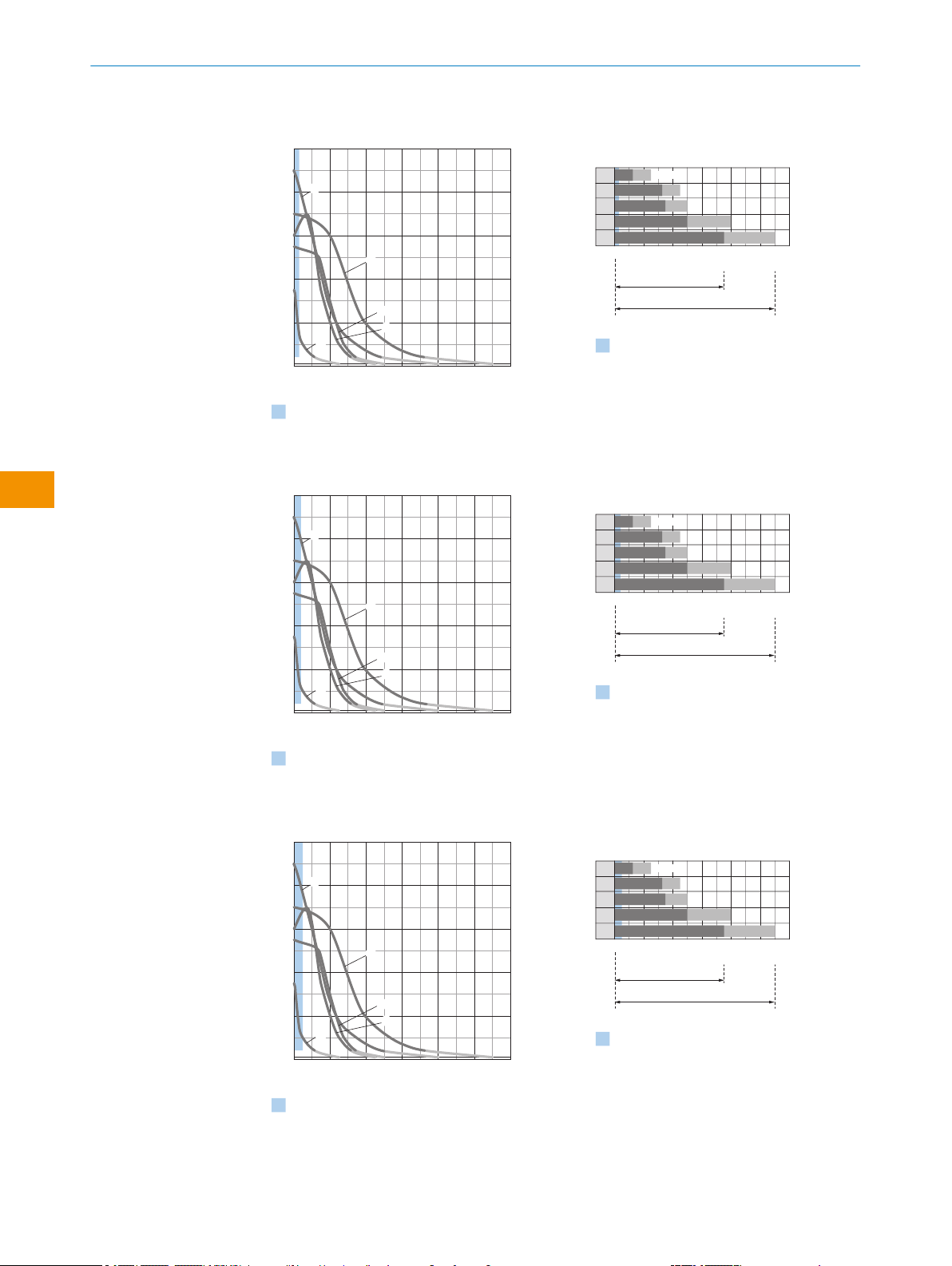

WLA12L-xxxxx5xx:
0
Funktionsreserve
Abstand in m
12108642
Empfohlener Schaltabstandsbereich für beste Performance
100
20
40
60
80
1
1
2
4
3
5
Abbildung 8: WLA12L-xxxxx5xx
0 117,5
1
2
3
4
5
0 53,5
0 85
0 4,53,25
01,25/2,5
012 108642
Abstand in m
D
C
A B
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 9: WLA12L-xxxxx5xx
WLA12L-xxxxx7xx:
0
Funktionsreserve
Abstand in m
12108642
Empfohlener Schaltabstandsbereich für beste Performance
100
20
40
60
80
1
1
2
4
3
5
Abbildung 10: WLA12L-xxxxx7xx
0 117,5
1
2
3
4
5
0 53,5
0 85
0 4,53,25
01,25/2,5
012 108642
Abstand in m
D
C
A B
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 11: WLA12L-xxxxx7xx
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

WLA12L-xxxxx8xx:
0
Funktionsreserve
Abstand in m
12108642
Empfohlener Schaltabstandsbereich für beste Performance
100
20
40
60
80
1
1
2
4
3
5
Abbildung 12: WLA12L-xxxxx8xx
0 117,5
1
2
3
4
5
0 53,5
0 85
0 4,53,25
01,25/2,5
012 108642
Abstand in m
D
C
A B
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 13: WLA12L-xxxxx8xx
1REF-IRF-56
2PL20F
3PL10F
4REF-AC1000-56
5P250F
ASchaltabstand min. in m
BSchaltabstand max. in m
CAbstandsbereich Reflektor zu Sensor max. (Funktionsreserve 1)
DAbstandsbereich Reflektor zu Sensor empfohlen (Funktionsreserve 3,75)
blau Empfohlener Schaltabstandsbereich für beste Performance
Ohne Einstellmöglichkeit:
Nach der Ausrichtung ein nicht transparentes Objekt im Strahlengang platzieren. Mit‐
hilfe von Tabelle 3 die Funktion überprüfen. Wenn sich der Digitalausgang nicht ent‐
sprechend Tabelle 3 verhält, die Einsatzbedingungen prüfen.
6.3 Einstellung
Einstellung Schaltabstand
WLA12Lx-xxxxxx3xAxx mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste bis die gelbe LED blinkt (ca. 1- 3Sekunden) wird die
Empfindlichkeit und die Funktionsreserve optimiert. Führen Sie ein Objekt in den Strah‐
lengang ein, die gelbe LED erlischt, d.h. das Objekt wird erkannt und die Einstellung ist
korrekt.
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 13
Irrtümer und Änderungen vorbehalten
de

1...3 sec.
1
2
Abbildung 14: WLA12Lx-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste
HINWEIS
Teach-in-Taste nicht mit spitzen Gegenständen betätigen.
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
6.4 Zusatzfunktionen
IO-Link
Der Sensor kann im Standard I/O-Modus (SIO) oder im IO-Link-Modus (IOL) verwendet
werden. Alle Automatisierungsfunktionen und sonstigen Parametereinstellungen sind
im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam. Im Standard I/O-Betrieb Aus‐
gabe der binären Schaltsignale über Pin 4 / schwarze Ader und über Pin 2 / weiße
Ader.
Die IO-Link Funktionalitäten (IODD) der beiliegenden Betriebsanleitung "IO-Link Photo‐
electric Sensors" entnehmen oder über www.sick.com unter der Gerätebestellnummer
downloaden.
7 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 4: Störungsbehebung
LED / Fehlerbild Ursache Maßnahme
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf den
Reflektor ausgerichtet ist und
kein Objekt im Strahlengang
ist.
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
Grüne LED blinkt. IO-Link Kommunikation -
Digitalausgänge nicht nach
Grafik
IO-Link Kommunikation -
Digitalausgänge nicht nach
Grafik
Manuell vorgenommene, vom
Standard abweichende, Para‐
metereinstellungen
Factory reset auslösen. Die
Digitalausgänge werden wie‐
der auf Werkseinstellung
zurückgesetzt.
Gelbe LED blinkt Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf den Reflektor aus‐
richten. / Reinigung der opti‐
schen Flächen (Sensor und
Reflektor) / Reflektor eignet
sich nicht für gewählte Appli‐
kation (wir empfehlen, aus‐
schließlich SICK-Reflektoren
zu verwenden). / Schaltab‐
stand überprüfen und ggf.
anpassen. / Abstand zwi‐
schen Sensor und Reflektor
ist zu groß.
Gelbe LED blinkt (nur kurz). Teach-Modus Teach-Modus überprüfen
Signalunterbrechungen bei
Objektdetektion
Depolarisierende Eigenschaft
der Objektoberfläche (z.B.
Folie), Umspiegelung
Empfindlichkeit reduzieren
oder Sensorposition verän‐
dern
8 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 15
Irrtümer und Änderungen vorbehalten
de

HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
9 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Reinigen der optischen Oberflächen und des Gehäuses
•Verschraubungen und Steckverbindungen zu überprüfen
Reinigung
WICHTIG
Geräteschaden durch unsachgemäße Reinigung!
Eine unsachgemäße Reinigung kann zu einem Geräteschaden führen.
■Nur empfohlene Reinigungsutensilien und Reinigungsmittel verwenden.
■Keine spitzen Gegenstände zum Reinigen verwenden.
bReinigen Sie die optischen Flächen in regelmäßigen Abständen und bei Ver‐
schmutzung mit einem fusselfreien Optiktuch (Artikelnummer4003353) und
Kunststoffreiniger (Artikelnummer5600006). Das Reinigungsintervall hängt im
Wesentlichen von den Umgebungsbedingungen ab.
Es dürfen keine Veränderungen an Geräten vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐
schen Daten stellen keine schriftliche Garantie dar.
10 Technische Daten
10.1 Technische Daten
Das Kapitel "Technische Daten" enthält lediglich einen Auszug der technischen Daten für den Sensor.
Die vollständigen technischen Daten finden Sie auf der Homepage www.sick.com unter der Artikelnummer des
Sensors.
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

Merkmale
Schaltabstand
WLA12L (kollimiert)
Schaltabstand min. 0 m
Schaltabstand max. 20 m
Abstandsbereich Reflektor zu Sensor max. (Funktionsreserve 1) 20 m
Abstandsbereich Reflektor zu Sensor empfohlen (Funktionsreserve 3,75) 12 m
Referenzreflektor P250F
Empfohlener Schaltabstand für beste Performance 0 ... 12 m
Sendestrahl
WLA12L-
xxxxx1xxxxx
WLA12L-
xxxxx2xxxxx
WLA12L-
xxxxx5xxxxx
WLA12L-
xxxxx7xxxxx
WLA12L-
xxxxx8xxxxx
Lichtsender Laser
Lichtart Sichtbares Rotlicht
Lichtfleckgröße / Abstand 1,5 x 1,2 / 1 m 0,3 x 0,2 /
150 mm
0,4 x 0,3 /
200 mm
0,3 x 0,3 /
250 mm
0,4 x 0,4 /
300 mm
1) Für einen zuverlässigen Betrieb wird die Verwendung von Feintripelreflektoren oder Reflexionsfolie empfohlen. Geeignete
Reflektoren und Folien finden Sie im Zubehörprogramm von SICK. Die Verwendung von Reflektoren mit großer Tripelstruk‐
tur kann die Funktionsfähigkeit beeinträchtigen.
Laserkenndaten
Laserklasse 11)
Maximale Pulsleistung <2,13 mw, 2,5 kHz
Impulsdauer 4 x 1 µs
Wellenlänge 655 nm
1) Für einen zuverlässigen Betrieb wird die Verwendung von Feintripelreflektoren oder Reflexionsfolie empfohlen. Geeignete
Reflektoren und Folien finden Sie im Zubehörprogramm von SICK. Die Verwendung von Reflektoren mit großer Tripelstruk‐
tur kann die Funktionsfähigkeit beeinträchtigen.
Kommunikationsschnittstelle
Tabelle 5: Kommunikationsschnittstelle
IO-Link
IO-Link 1.1
Datenübertragungsrate COM2
Elektrische Daten
Versorgungsspannung UBDC 10 ... 30 V1)
Restwelligkeit 5 V
Stromaufnahme 14 mA
Schutzklasse III2)
1) Grenzwerte
UB-Anschlüsse verpolsicher
Restwelligkeit max. 5Vss
2) Bemessungsspannung DC 50 V
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 17
Irrtümer und Änderungen vorbehalten
de

Digitalausgang
Ausgangsstrom Imax. ≤ 100 mA
Schutzschaltungen A, B, C, D1)
Ansprechzeit ≤ 200 µs2)
Schaltfrequenz 2,500 Hz3)
1) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
2) Signallaufzeit bei ohmscher Last
3) Mit Hell- / Dunkelverhältnis 1:1
8) Gültig für Q\ auf Pin2, wenn per Software konfiguriert
Mechanische Daten
Schutzart IP69
Umgebungstemperatur Betrieb -20 ... 55°C
10.2 Maßzeichnungen
8,7
29,9
43,1
7,2
39,9
8,9
L
31
49,5
9
15,6
3
3
2
4
1
Abbildung 15: Sensor mit Leitung
1Mitte Optikachse
2Anschluss
3Befestigungsbohrung Ø 4,1 mm
4Bedien- und Anzeigeelemente
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

8,7
29,9
43,1
7,2
39,9
16,8
31
49,5
9
15,6
M12
3
3
4
1
2

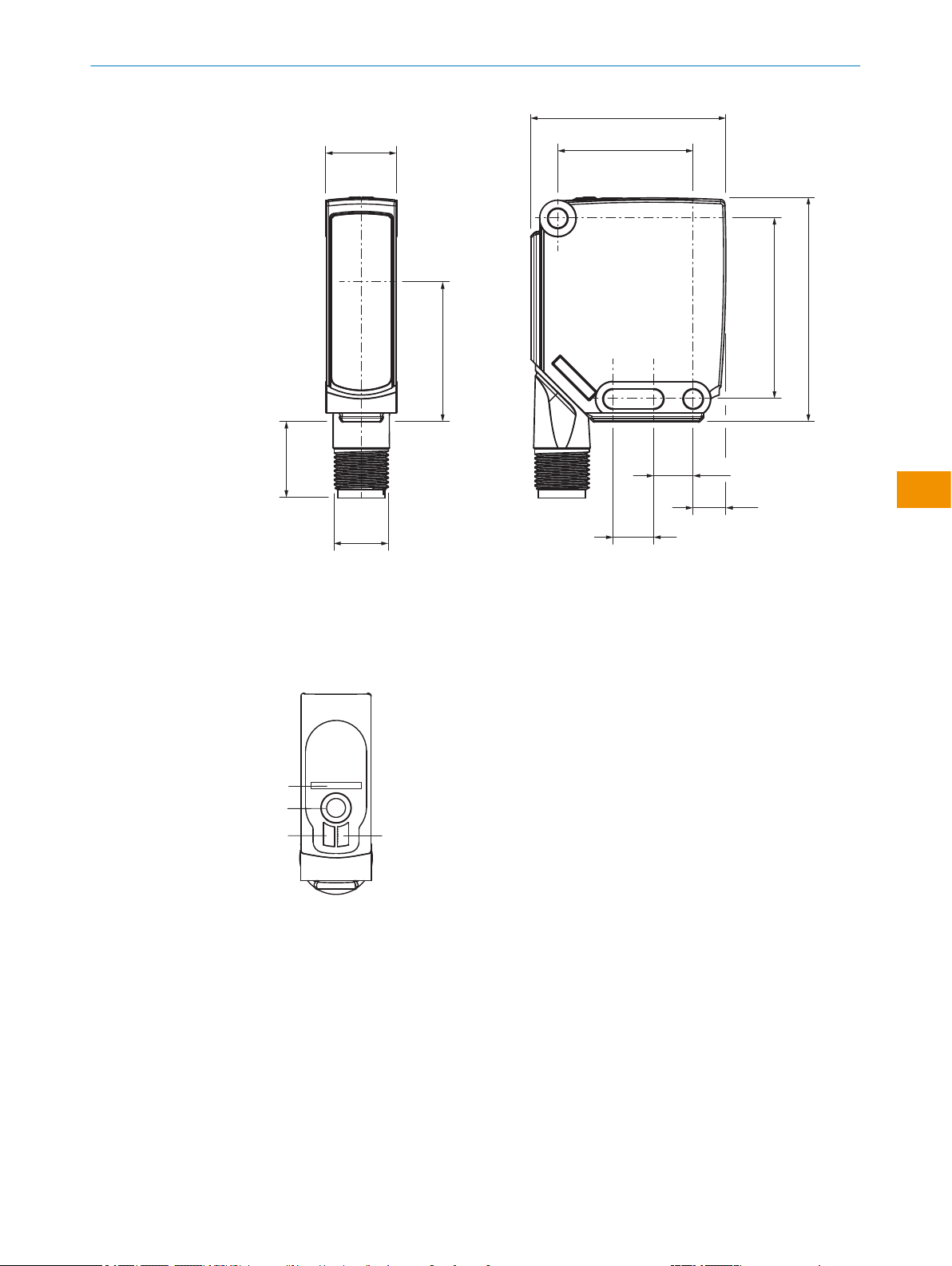

Abbildung 16: Sensor mit Stecker M12
1Mitte Optikachse
2Anschluss
3Befestigungsbohrung Ø 4,1 mm
4Bedien- und Anzeigeelemente
2
4
1
3
Abbildung 17: Bedien- und Anzeigeelemente
1BluePilot blau: Ausrichthilfe
2Teach-in-Taste
3Grüne LED: Versorgungsspannung aktiv
4Gelbe LED: Status Lichtempfang
BETRIEBSANLEITUNG
8027709/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WLA12L 19
Irrtümer und Änderungen vorbehalten
de

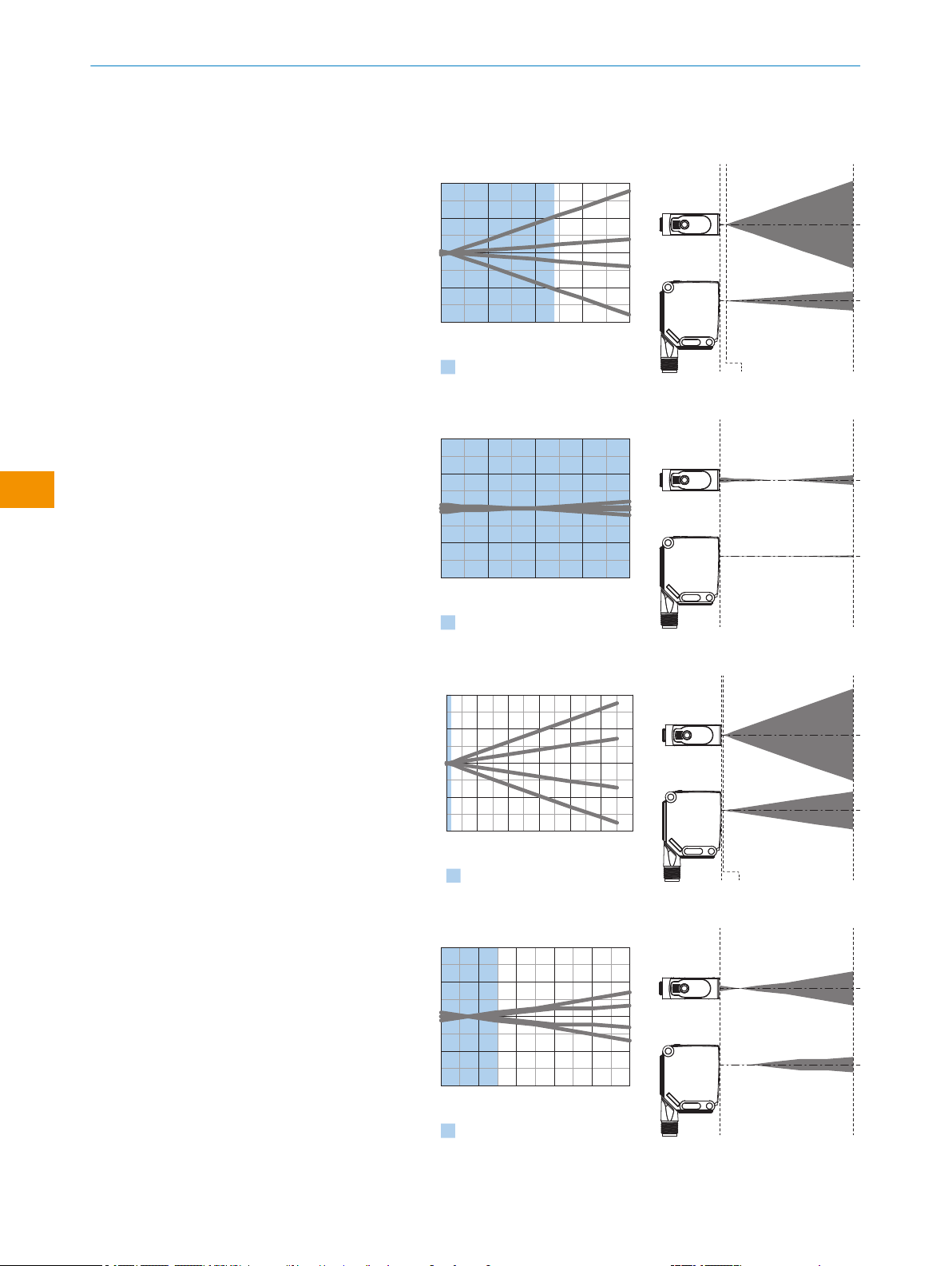

10.3 Lichtfleckdiagramme
WLA12L-xxxxx1xx
Abstand in m
Abmessungen in mm
Empfohlener Schaltabstandsbereich für
beste Performance
0
0
20
40
–40
–20
2015105
0 201
Abbildung 18: Fernbereich
Abstand in m
21,510,5
Abmessungen in mm
Empfohlener Schaltabstandsbereich für
beste Performance
0
0
10
20
–20
–10
20
Abbildung 19: Nahbereich
WLA12L-xxxxx2xx
0
Abstand in m
Abmessungen in mm
0
50
Empfohlener Schaltabstandsbereich für
beste Performance
100
–100
–50
12108642
0 110,15
Abbildung 20: Fernbereich
0
Abstand in m
Abmessungen in mm
0
10
Empfohlener Schaltabstandsbereich für
beste Performance
20
–20
–10
10,80,60,40,2
0 1
Abbildung 21: Nahbereich
BETRIEBSANLEITUNG
20 B E T R I E B S A N L E I T U N G | WLA12L 8027709/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de
