SICK GRL18V User manual

OPERATING INSTRUCTION
GRL18(S)V
Cylindrical photoelectric sensors

BETRIEBSANLEITUNG
GRL18(S)V
Rundlichtschranken
de
en
es
fr
it
ja
pt
ru
zh

Described product
GR18 Inox
GRL18(S)V
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Production location
SICK, Malaysia
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 3

Contents
1 General safety notes......................................................................... 5
2 Notes on UL approval........................................................................ 5
3 Intended use...................................................................................... 5
4 Operating and status indicators...................................................... 5
5 Mounting............................................................................................. 6
6 Electrical installation........................................................................ 6
7 Commissioning.................................................................................. 8
7.1 Alignment.................................................................................................. 8
7.2 Check the application conditions............................................................ 8
7.3 Setting....................................................................................................... 9
8 Troubleshooting................................................................................. 9
8.1 Troubleshooting table............................................................................... 9
9 Disassembly and disposal............................................................... 10
10 Maintenance...................................................................................... 10
11 Technical specifications................................................................... 11
11.1 Dimensional drawings.............................................................................. 12
CONTENTS
48021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

1 General safety notes
■Read the operating instructions before commissioning.
■
Connection, mounting, and configuration may only be performed by trained
specialists.
■
2006/42/EC
NO
SAFETY
Not a safety component in accordance with the EU Machinery Directive.
■
Do not install the sensor at locations that are exposed to direct sunlight
or other weather influences, unless this is expressly permitted in the operating
instructions.
■These operating instructions contain information required during the life cycle of
the sensor.
2 Notes on UL approval
UL: Only for use in applications in accordance with NFPA 79. These devices shall be
protected by a 1 A fuse suitable for 30 V DC.
Adapters listed by UL with connection cables are available.
Enclosure type 1.
3 Intended use
The GRL18(S)V is an opto-electronic photoelectric retro-reflective sensor (referred to as
“sensor” in the following) for the optical, non-contact detection of objects, animals, and
persons. A reflector is required for this product to function. If the product is used for any
other purpose or modified in any way, any warranty claim against SICK AG shall become
void.
4 Operating and status indicators
GENERAL SAFETY NOTES 1
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 5

+–

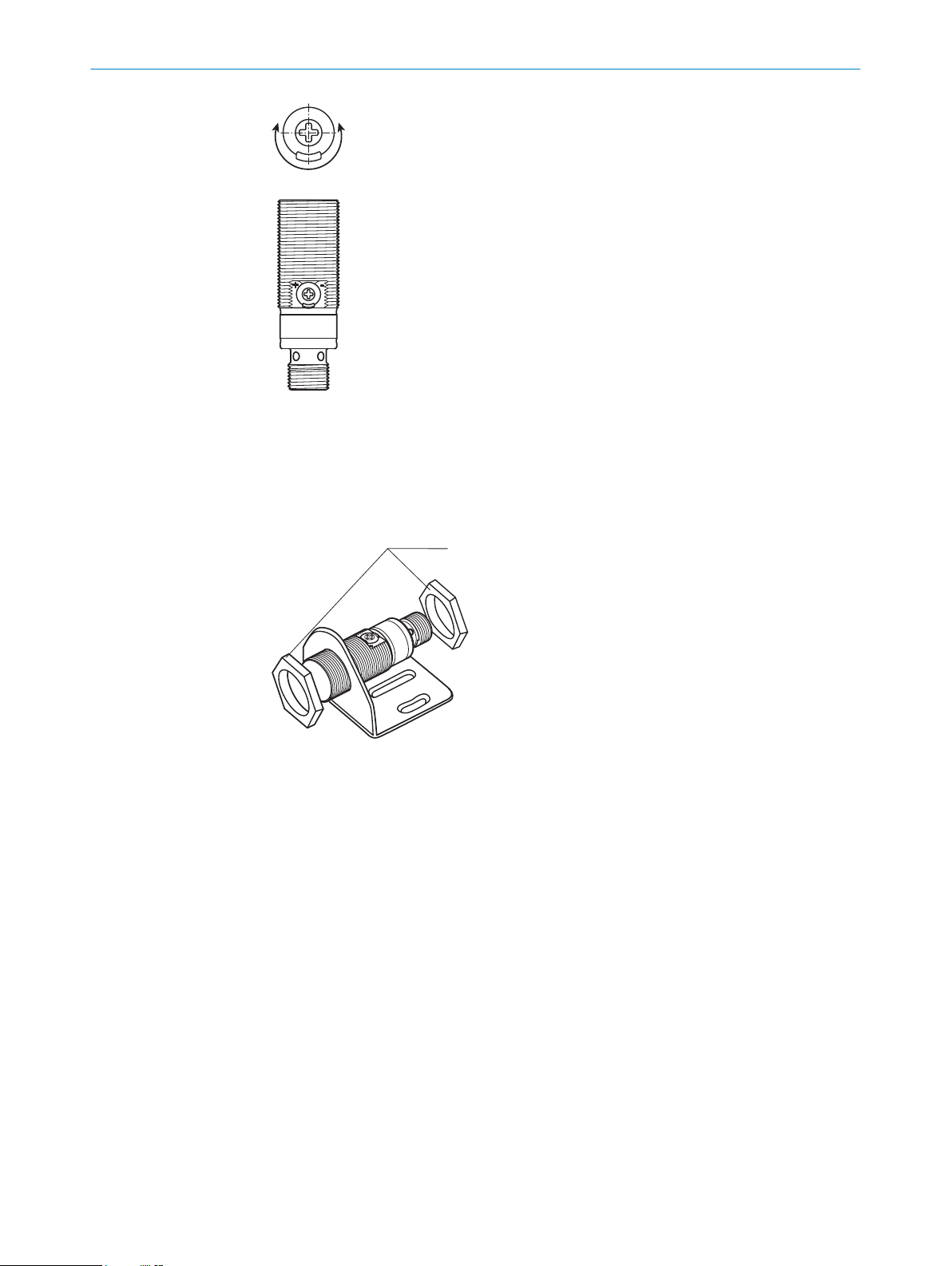

Figure 1: Operating element: sensitivity setting
5 Mounting
Mount the sensor and the reflector using suitable mounting brackets (see the SICK
range of accessories). Align the sensor and reflector with each other.
max. 90 Nm
Note the sensor’s maximum permissible tightening torque of 90 Nm.
6 Electrical installation
The sensors must be connected in a voltage-free state (UV = 0 V). The following informa‐
tion must be observed, depending on the connection type:
– Male connector connection: pin assignment
– Cable: wire color
Only apply voltage/switch on the voltage supply (UV > 0 V) once all electrical connec‐
tions have been established. The green LED indicator lights up on the sensor.

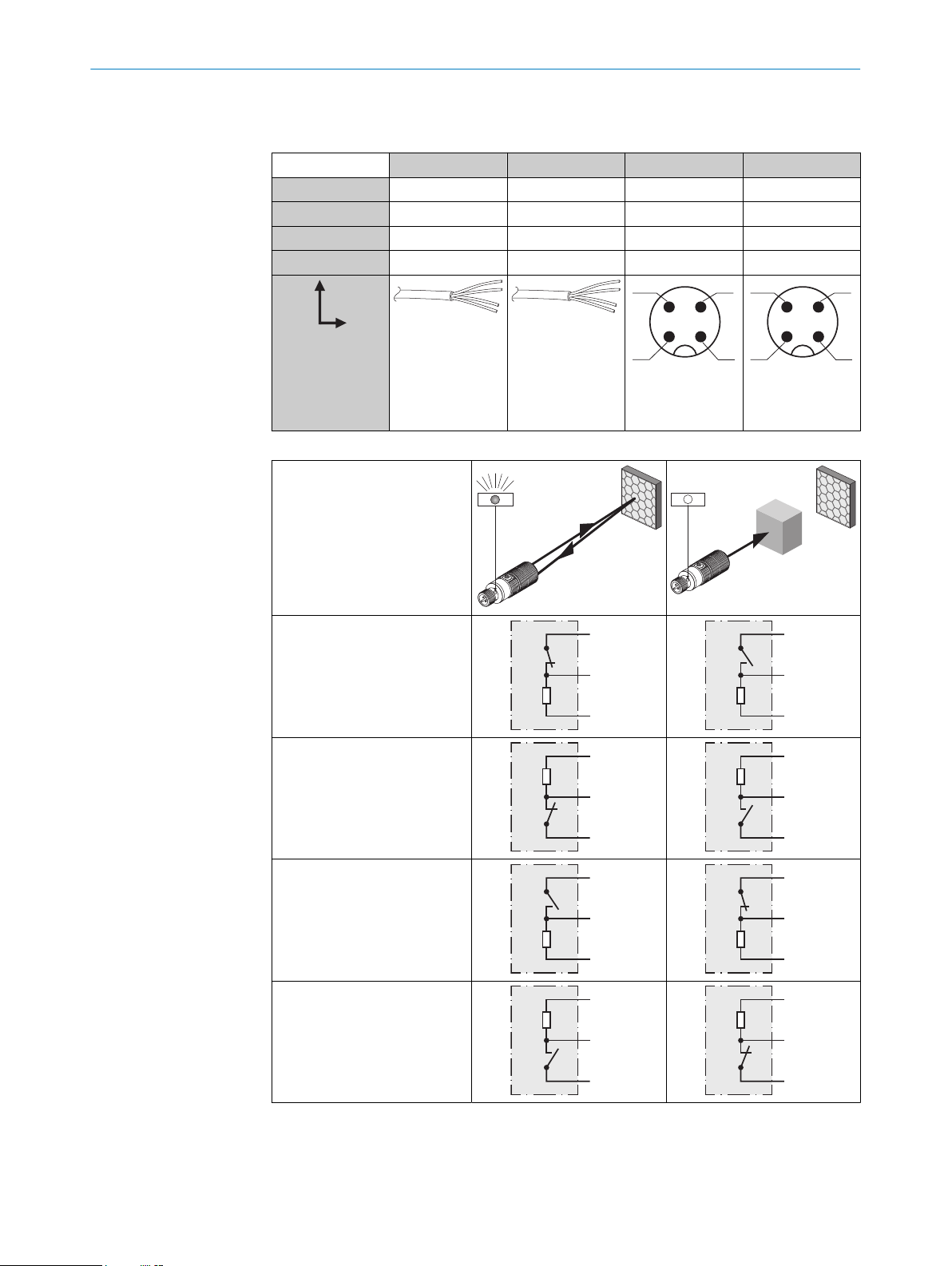

Explanations of the connection diagram (following tables):
Q / Q = switching outputs
n. c. = not connected
4 OPERATING AND STATUS INDICATORS
68021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

UB: 10... 30 V DC, see „Technical specifications“, page 11
Table 1: DC
GRL18(S)V x11xxx x13xxx x24xxx x23xxx
1+ (L+) + (L+) + (L+) + (L+)
2Qn. c. Qn. c.
3- (M) - (M) - (M) - (M)
4Q Q Q Q
1 = BN
2 = WH
3 = BU
4 = BK
0.14 mm2
AWG26
1 = BN
-
3 = BU
4 = BK
0.14 mm2
AWG26
12
4 3
12
4 3
Table 2: DC
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
ELECTRICAL INSTALLATION 6
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 7

7 Commissioning
7.1 Alignment
Align the sensor with a suitable reflector. Select the position so that the red emitted
light beam hits the center of the reflector. The sensor must have a clear view of the
reflector, with no object in the path of the beam [see figure 2]. You must ensure that the
optical openings of the sensor and reflector are completely clear.

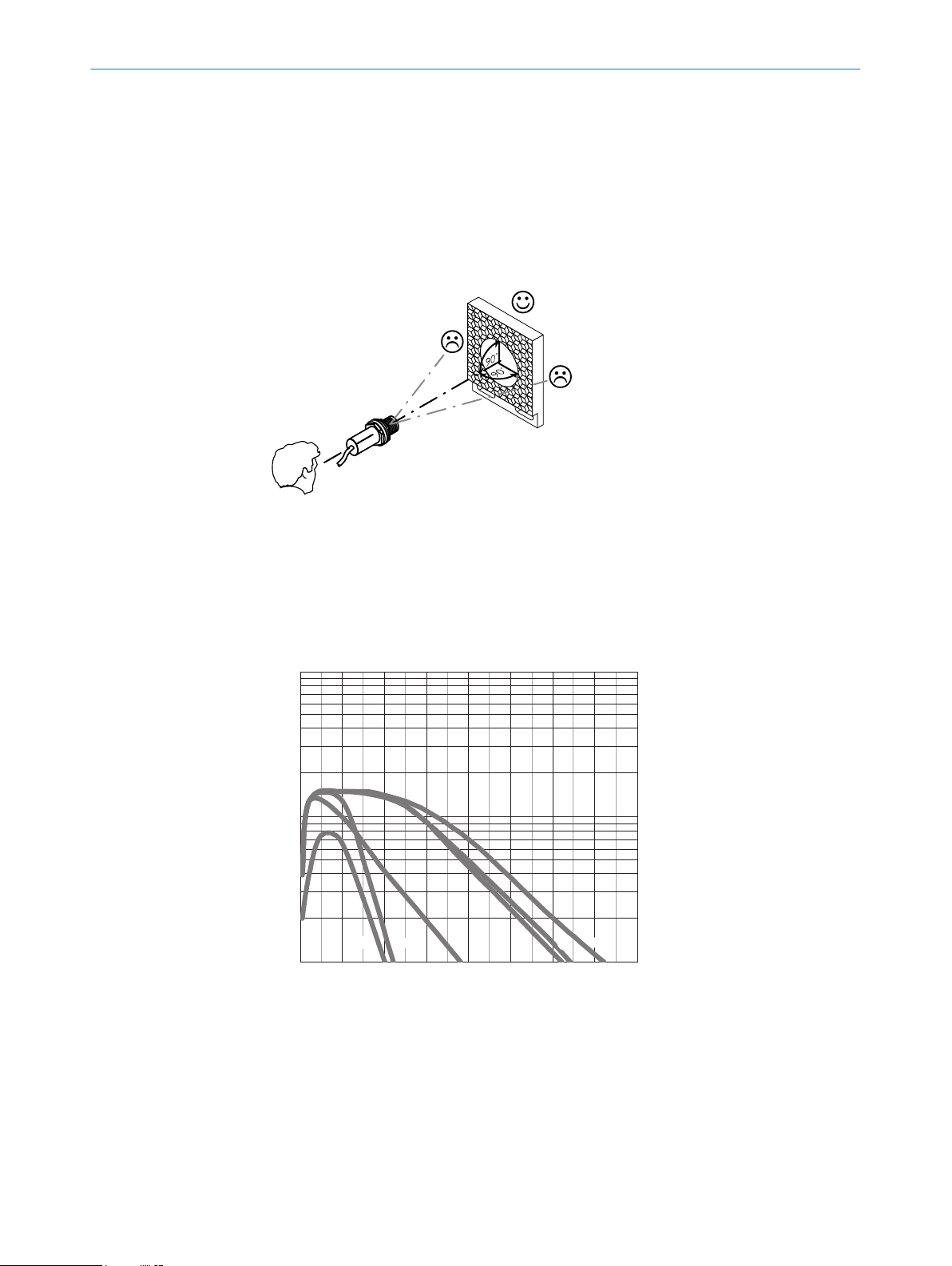

Figure 2: Alignment
7.2 Check the application conditions
Adjust the distance between the sensor and the reflector according to the correspond‐
ing diagram [ see figure 3] (x = sensing range, y = operating reserve).
1
0 1
(3.28)
2
(6.56)
3
(9.84)
4
(13.12)
5
(16.40)
6
(19.69)
7
(22.97)
8
(26.25)
100
10
Operating reserve
Distance in m (feet)
x
y
1
2
34
5
6
Figure 3: Characteristics
After alignment is complete, move a non-transparent object into the path of the
beam. Use and see table 2, page 7 to check the function. If the switching output
fails to behave in accordance with the table, check the application conditions, see
„Troubleshooting table“, page 9.
7 COMMISSIONING
88021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

1
2
Figure 4: Sensing range

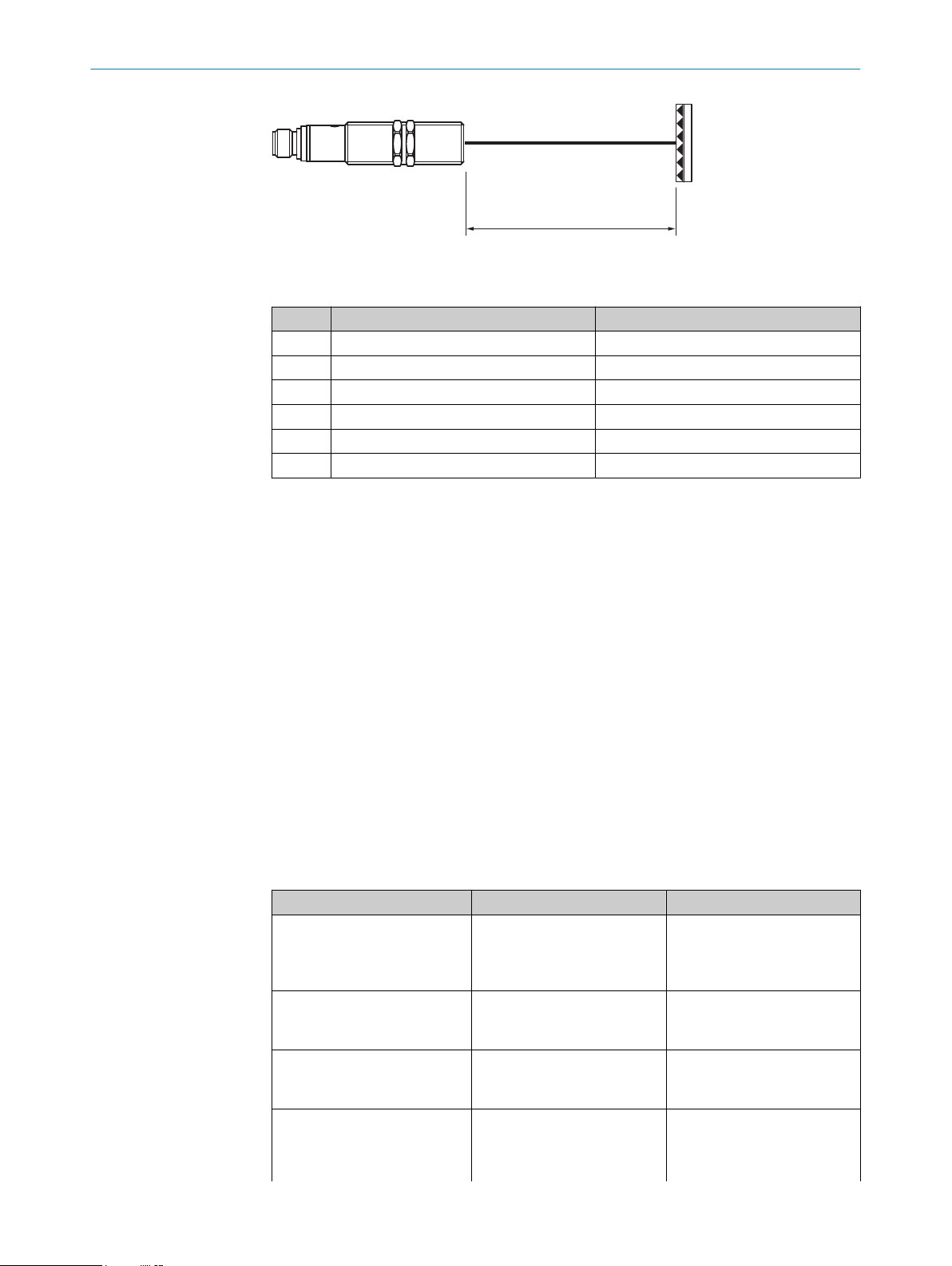

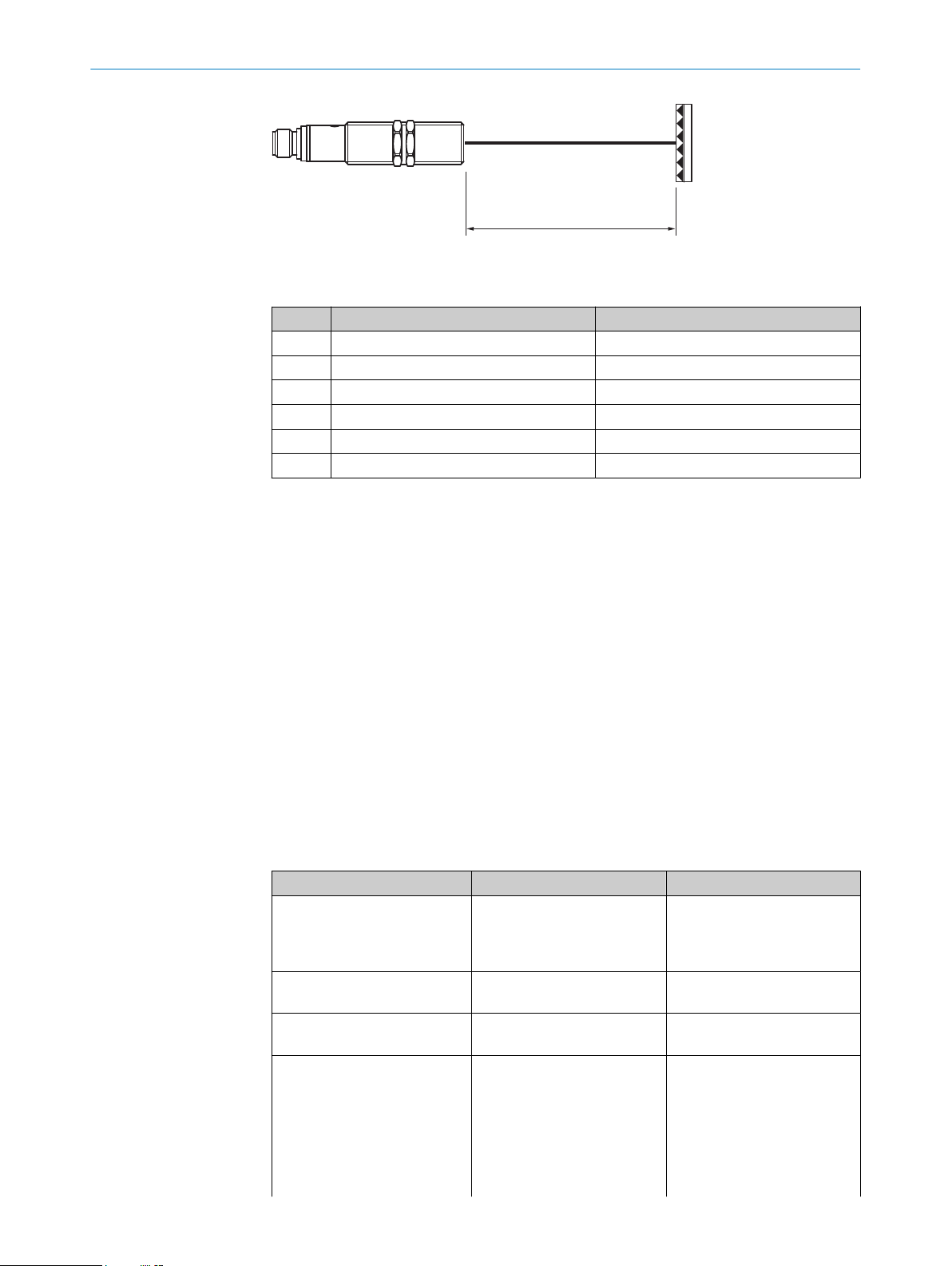

Table 3: Definition of sensing range
2GRL18(S)V
1PL80A 0.03 ... 7.2 m
2PL40A 0.03 ... 6.2 m
3PL20A 0.03 ... 3.8 m
4P250 0.03 ... 6.4 m
5PL22 0.03 ... 2.2 m
6REF-Plus 3436 0.06 ... 2.0 m
7.3 Setting
Sensitivity setting
Sensor which it is not possible to set: The sensor is adjusted and ready for operation.
The sensitivity is adjusted with the potentiometer (type: 270°). Clockwise rotation:
operating reserve increased; counterclockwise rotation: operating reserve reduced. We
recommend setting the potentiometer to “Maximum”. A lower operating reserve may be
necessary for depolarizing surfaces.
The sensor is adjusted and ready for operation.
8 Troubleshooting
The Troubleshooting table indicates measures to be taken if the sensor stops working.
8.1 Troubleshooting table
Table 4: Troubleshooting
LED indicator/fault pattern Cause Measures
Green LED does not light up No voltage or voltage below
the limit values
Check the power supply,
check all electrical connec‐
tions (cables and plug connec‐
tions)
Green LED does not light up Voltage interruptions Ensure there is a stable power
supply without interruptions
Green LED does not light up Sensor is faulty If the power supply is OK,
replace the sensor
Yellow LED flashes Sensor is still ready for oper‐
ation, but the operating condi‐
tions are not ideal
Check the operating condi‐
tions: Fully align the beam
of light (light spot) with the
reflector / Clean the optical
surfaces (sensor and reflec‐
tor) / Readjust the sensitiv‐
ity (potentiometer) / If the
potentiometer is set to the
COMMISSIONING 7
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 9

LED indicator/fault pattern Cause Measures
max. sensitivity: Reduce the
distance between the sensor
and the reflector, and check
the reflector type / Reflector
is not suitable for the appli‐
cation in question (we recom‐
mend only using SICK reflec‐
tors)/ Check sensing range
and adjust if necessary, see
table 3. / Distance between
the sensor and the reflector is
too long
Signal interruptions when
object is detected
Depolarizing property of the
object surface (e.g., tape),
reflection
Reduce sensitivity or change
the position of the sensor
9 Disassembly and disposal
The sensor must be disposed of according to the applicable country-specific regula‐
tions. Efforts should be made during the disposal process to recycle the constituent
materials (particularly precious metals).
NOTE
Disposal of batteries, electric and electronic devices
•According to international directives, batteries, accumulators and electrical or
electronic devices must not be disposed of in general waste.
•The owner is obliged by law to return this devices at the end of their life to the
respective public collection points.
•
WEEE: This symbol on the product, its package or in this document,
indicates that a product is subject to these regulations.
10 Maintenance
SICK sensors are maintenance-free.
We recommend doing the following regularly:
•Clean the external lens surfaces
•Check the screw connections and plug-in connections
No modifications may be made to devices.
Subject to change without notice. Specified product properties and technical data are
not written guarantees.
9 DISASSEMBLY AND DISPOSAL
10 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

11 Technical specifications
GRL18(S)-xxxxxV
Sensing range (with reflector PL80A) 0.06 ... 6.0 m
Sensing range max. (with reflector PL80A) 0.03 ... 7.2 m
Light spot diameter/distance 175 mm / 7 m
Supply voltage UBDC 10 ... 30 V2
Output current Imax. 100 mA
Switching frequency 1,000 Hz5
Max. response time <0.5 ms6
Enclosure rating IP67, IP68, IP69K11
Protection class III8
Circuit protection A, B, D10
Ambient operating temperature -25 °C ... + 55 °C
2Grenzwerte. UB-Anschlüsse verpolsicher. Restwelligkeit max. 5 Vss
5With light / dark ratio 1:1
6Signal transit time with resistive load
8Reference voltage DC 50 V
10 A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
D = Ausgänge überstrom- und kurzschlussfest
11 IP68: according to EN 60529 (water depth of 10 m / 24 h).
IP69K: according to ISO 20653:2013-03.
TECHNICAL SPECIFICATIONS 11
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 11

11.1 Dimensional drawings
Table 5: Dimensional drawings
55.9 (2.2)
M18x1
31.7 (1.25)
4
(0.16)
12.9
(0.51)
2
2.8 (0.11)
2.2 (0.09)
3
67
5
1
M18x1
Figure 5: Short variant, con‐
necting cable
55.9 (2.2)
31.7 (1.25)
4
(0.16)
12.9
(0.51)
M12x1
M18x1
2
3
5
1
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 6: Short variant, M12
male connector
27.8 (1.09)
55.9 (2.2)
31.7 (1.25)12.9
(0.51)
4
(0.16)
M18x1
2
3
4
5
1
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 7: Short variant, poten‐
tiometer, connecting cable
12.9
(0.51)
4
(0.16)
55.9 (2.2)
31.7 (1.25)
27.8 (1.09)
M12x1
M18x1
2
3
4
5
1
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 8: Short variant, poten‐
tiometer, M12 male connector
73.3 (2.89)
49.3 (1.94)
4
(0.16)
12.9
(0.51)
M18x1
2
3
5
1
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 9: Long variant, connect‐
ing cable
73.4 (2.89)
49.3 (1.94)
M12x1
M18x1
2
3
5
1
4
(0.16)
12.9
(0.51)
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 10: Long variant, M12
male connector
73.3 (2.89)
49.3 (1.94)
45.3 (1.78)
4
(0.16)
12.9
(0.51)
M18x1
2
3
4
5
1
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 11: Long variant, poten‐
tiometer, connecting cable
73.4 (2.89)
49.3 (1.94)
45.3 (1.78)
4
(0.16)
M18x1
2
3
4
5
1M12x1
12.9
(0.51)
2.8 (0.11)
2.2 (0.09)
67
M18x1
Figure 12: Long variant, poten‐
tiometer, M12 male connector
1Connection
2Threaded mounting hole M18 x 1
3Fastening nuts (2 x); SW24, stainless steel
4Potentiometer, 270°
5LED indicator (4 x)
6Optical axis, receiver
7Optical axis, sender
11 TECHNICAL SPECIFICATIONS
12 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

BETRIEBSANLEITUNG
GRL18(S)V
Rundlichtschranken
de
en
es
fr
it
ja
pt
ru
zh

Beschriebenes Produkt
GR18 Inox
GRL18(S)V
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK, Malaysia
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
14 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

Inhalt
12 Allgemeine Sicherheitshinweise..................................................... 16
13 Hinweise zur UL Zulassung.............................................................. 16
14 Bestimmungsgemäße Verwendung............................................... 16
15 Bedien- und Anzeigeelemente........................................................ 16
16 Montage.............................................................................................. 17
17 Elektronische Installation................................................................ 17
18 Inbetriebnahme................................................................................. 19
18.1 Ausrichtung............................................................................................... 19
18.2 Einsatzbedingungen prüfen..................................................................... 19
18.3 Einstellung................................................................................................. 20
19 Störungsbehebung............................................................................ 20
19.1 Tabelle Störungsbehebung....................................................................... 20
20 Demontage und Entsorgung............................................................ 21
21 Wartung.............................................................................................. 21
22 Technische Daten.............................................................................. 22
22.1 Maßzeichnungen...................................................................................... 23
INHALT
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 15

12 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter Sonneneinstrahlung
oder sonstigen Wettereinflüssen ausgesetzt sind, ausser dies ist in der Betriebs‐
anleitung ausdrücklich erlaubt.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus der Lichtschranke benötigt werden.
13 Hinweise zur UL Zulassung
UL: Nur zur Verwendung in Anwendungen gemäß NFPA 79. Diese Geräte müssen mit
einer für 30V DC geeigneten 1A-Sicherung abgesichert werden.
Von UL gelistete Adapter mit Anschlusskabeln sind verfügbar.
Enclosure type 1.
14 Bestimmungsgemäße Verwendung
Die GRL18(S)V ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sen‐
sor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren
und Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
15 Bedien- und Anzeigeelemente
12 ALLGEMEINE SICHERHEITSHINWEISE
16 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

+–
Abbildung 13: Bedienelement: Empfindlichkeitseinstellung
16 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zube‐
hör-Programm). Sensor und Reflektor zueinander ausrichten.
max. 90 Nm
Maximal zulässiges Anzugsdrehmoment des Sensors von 90 Nm beachten.
17 Elektronische Installation
Anschluss der Sensoren muss spannungsfrei (UV = 0 V) erfolgen. Je nach Anschlussart
sind die folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV > 0
V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.
Erläuterungen zum Anschlussschema (folgende Tabellen):
Q / Q = Schaltausgänge
n. c. = nicht angeschlossen
BEDIEN- UND ANZEIGEELEMENTE 15
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 17

UB: 10... 30 V DC, siehe „Technische Daten“, Seite 22
Tabelle 6: DC
GRL18(S)V x11xxx x13xxx x24xxx x23xxx
1+ (L+) + (L+) + (L+) + (L+)
2Qn. c. Qn. c.
3- (M) - (M) - (M) - (M)
4Q Q Q Q
1 = BN
2 = WH
3 = BU
4 = BK
0.14 mm2
AWG26
1 = BN
-
3 = BU
4 = BK
0.14 mm2
AWG26
12
4 3
12
4 3
Tabelle 7: DC
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
17 ELEKTRONISCHE INSTALLATION
18 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice

18 Inbetriebnahme
18.1 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 14]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.
Abbildung 14: Ausrichtung
18.2 Einsatzbedingungen prüfen
Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [ siehe
Abbildung 15] abgleichen (x = Schaltabstand, y = Funktionsreserve).
1
0 1
(3.28)
2
(6.56)
3
(9.84)
4
(13.12)
5
(16.40)
6
(19.69)
7
(22.97)
8
(26.25)
100
10
Operating reserve
Distance in m (feet)
x
y
1
2
34
5
6
Abbildung 15: Kennlinie
Nach durchgeführter Ausrichtung ein nicht-transparentes Objekt in den Strahlengang
führen. Zur Überprüfung der Funktion und siehe Tabelle 2, Seite 7 heranziehen. Verhält
sich der Schaltausgang nicht gemäß der Tabelle, Einsatzbedingungen prüfen, siehe
„Tabelle Störungsbehebung“, Seite 20.
INBETRIEBNAHME 18
8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice 19

1
2
Abbildung 16: Schaltabstand
Tabelle 8: Definition Schaltabstand
2GRL18(S)V
1PL80A 0,03 ... 7,2 m
2PL40A 0,03 ... 6,2 m
3PL20A 0,03 ... 3,8 m
4P250 0,03 ... 6,4 m
5PL22 0,03 ... 2,2 m
6REF-Plus 3436 0,06 ... 2,0 m
18.3 Einstellung
Einstellung Empfindlichkeit
Sensor ohne Einstellmöglichkeit: Sensor ist eingestellt und betriebsbereit.
Mit dem Potentiometer (Art: 270°) wird die Empfindlichkeit eingestellt. Drehung nach
rechts: Erhöhung der Funktionsreserve, Drehung nach links: Verringerung der Funkti‐
onsreserve. Wir empfehlen, das Potentiometer auf "Maximal" zu stellen. Bei depolarisie‐
renden Oberflächen kann eine geringere Funktionsreserve empfehlenswert sein.
Sensor ist eingestellt und betriebsbereit.
19 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
19.1 Tabelle Störungsbehebung
Tabelle 9: Störungsbehebung
Anzeige-LED / Fehlerbild Ursache Maßnahme
grüne LED leuchtet nicht keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
grüne LED leuchtet nicht Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
grüne LED leuchtet nicht Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
gelbe LED blinkt Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf den Reflektor
ausrichten / Reinigung der
18 INBETRIEBNAHME
20 8021183.1ABM / 2020-12-21 | SICK
Subject to change without notice
