1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
2.1 Bestimmungsgemäße Verwendung
Die WT34 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐
dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Produktbeschreibung
3.1 Bedien- und Anzeigeelemente
Reflexionslichttaster mit Hintergrundausblendung.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

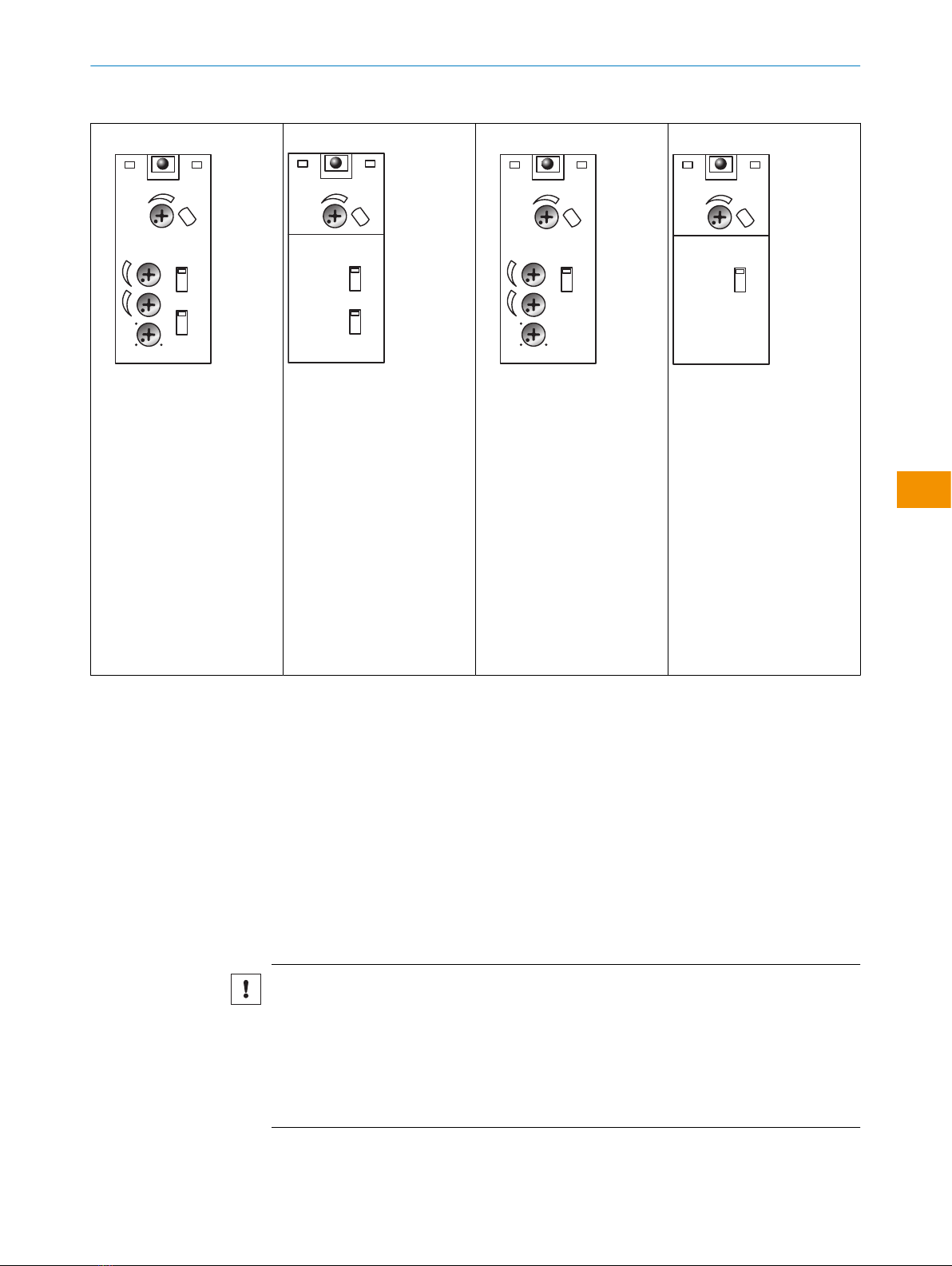

Tabelle 1: Anzeige- und Bedienelemente
t2
t2
t1
t1
t1+ t2
t0
PNP
NPN
D
H
1
2
3
6
4
5
7
1.0
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung des Schaltabs‐
tands
3Schalter: hell (H) /
dunkel (D)
4Schalter: NPN / PNP
5Potentiometer: Einstel‐
lung Zeitverzögerung
t2
6Potentiometer: Einstel‐
lung Zeitverzögerung
t1
7Potentiometer: Einstel‐
lung Zeitstufe
PNP
NPN
D
H
1.0
1
2
3
4
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung des Schaltabs‐
tands
3Schalter: hell (H) /
dunkel (D)
4Schalter: NPN / PNP
t2
t2
t1
t1
t1+ t2
t0
D
H
1.0
1
2
3
5
4
6
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung des Schaltabs‐
tands
3Schalter: hell (H) /
dunkel (D)
4Potentiometer: Einstel‐
lung Zeitverzögerung
t2
5Potentiometer: Einstel‐
lung Zeitverzögerung
t1
6Potentiometer: Einstel‐
lung Zeitstufe
D
H
1.0
1
2
3
1Gelbe Anzeige LED
2Potentiometer: Einstel‐
lung des Schaltabs‐
tands
3Schalter: hell (H) /
dunkel (D)
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von 2 Nm beachten.

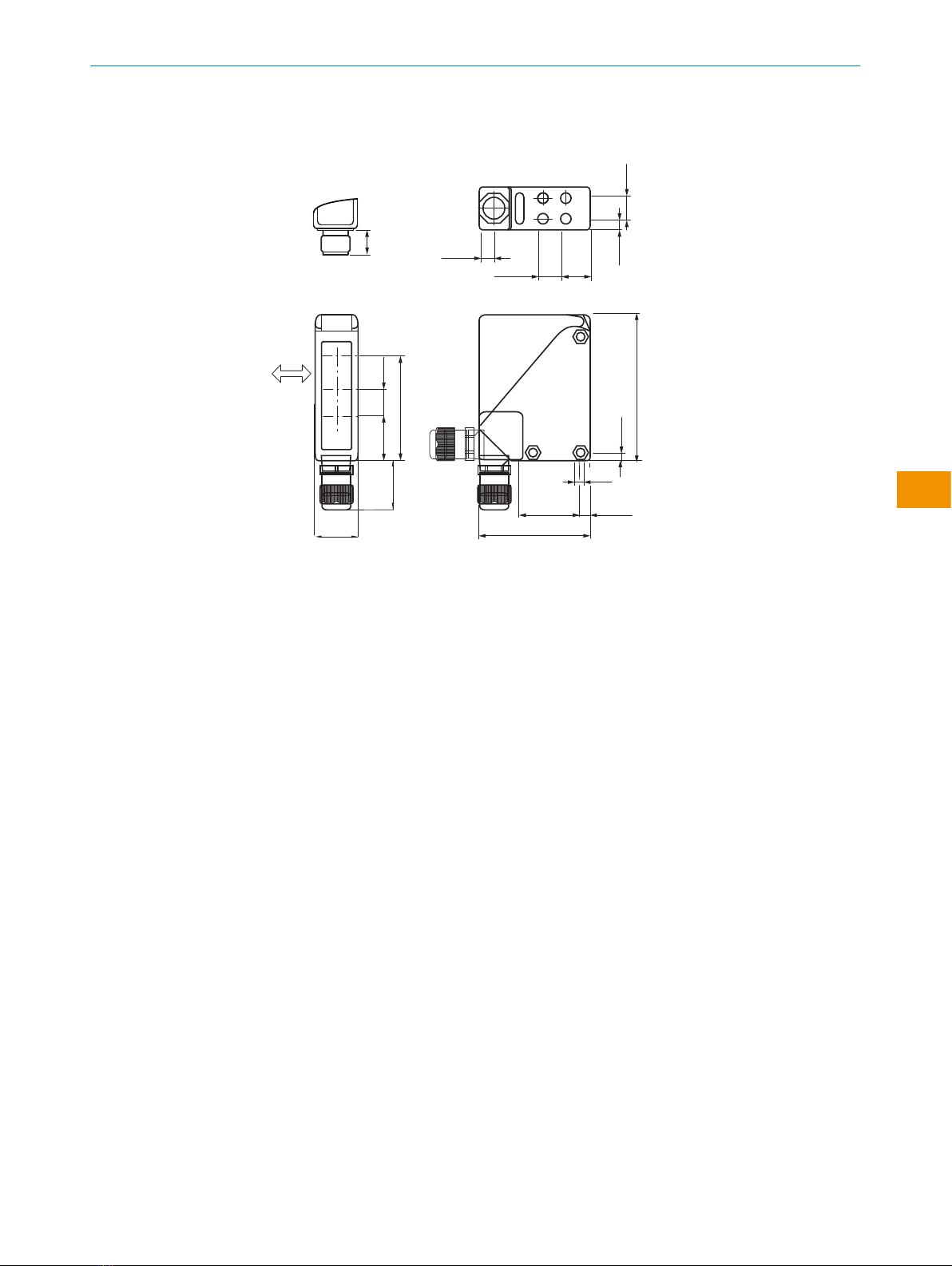

Vorzugsrichtung des Objektes zum Sensor beachten, vgl. siehe "Maßzeichnung",
Seite 19.
5 Elektrische Installation
5.1 Hinweise zur Elektroinstallation
WICHTIG
Geräteschaden durch falsche Versorgungsspannung!
Eine falsche Versorgungsspannung kann zu einem Geräteschaden führen.
■Gerät nur mit einer sicheren Schutzkleinspannung (SELV/PELV) betreiben.
■Der Sensor ist ein Gerät der Schutzklasse III.
■Gerät nur mit LPS (Limited Power Source) gemäß IEC 62368-1 oder NEC Class 2
Netzteil betreiben.
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 7
Irrtümer und Änderungen vorbehalten
de

WICHTIG
Geräteschaden oder unvorhergesehener Betrieb durch Arbeiten unter Spannung!
Das Arbeiten unter Spannung kann zu einem unvorhergesehenen Betrieb führen.
■Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen.
■Elektrische Anschlüsse nur im spannungslosen Zustand verbinden und trennen.
■Die Elektroinstallation nur durch qualifizierte Elektrofachkraft ausführen.
■Bei Arbeiten in elektrischen Anlagen die gängigen Sicherheitsvorschriften beach‐
ten!
■Versorgungsspannung für das Gerät erst nach Abschluss der Anschlussarbeiten
und sorgfältiger Prüfung der Verdrahtungsarbeiten einschalten.
■Bei Verlängerungsleitungen mit offenem Ende darauf achten, dass sich blanke
Aderenden nicht berühren (Kurzschlussgefahr bei eingeschalteter Versorgungs‐
spannung!). Adern entsprechend gegeneinander isolieren.
■Aderquerschnitte der anwenderseitig zuführenden Versorgungsleitung gemäß gül‐
tiger Normen wählen.
■Betrieb in kurzschlussgeschütztem Netz bei max. 8 A.
HINWEIS
Verlegung von Datenleitungen
■Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
■Einwandfreies und vollständiges Schirmungskonzept ausführen.
■Leitungen stets EMV-gerecht verlegen und verdrahten, um Störeinflüsse zu vermei‐
den, z. B. von Schaltnetzteilen, Motoren, getakteten Reglern und Schützen.
■Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Die IP-Schutzart wird für das Gerät nur bei folgenden Bedingungen erreicht:
■Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt.
Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben!
5.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

– Steckeranschluss: Pinbelegung beachten: wenn der Deckel geöffnet ist, kann der
Stecker nach horizontal und vertikal geschwenkt werden
– Klemmenanschluss: Zulässigen Leitungsdurchmesser von 5 bis 10 mm beach‐
ten. Wenn der Deckel geöffnet ist, kann die M16-Verschraubung nach horizontal
und vertikal geschwenkt werden. M16-Verschraubung lösen und Dichtungsstop‐
fen entfernen. Spannungsfreie Versorgungsleitung durchführen und Sensor nach
Tabelle 2 und Tabelle 4 anschließen. M16-Verschraubung mit Dichtung wieder
anziehen, damit die IP-Schutzart des Gerätes sichergestellt wird.

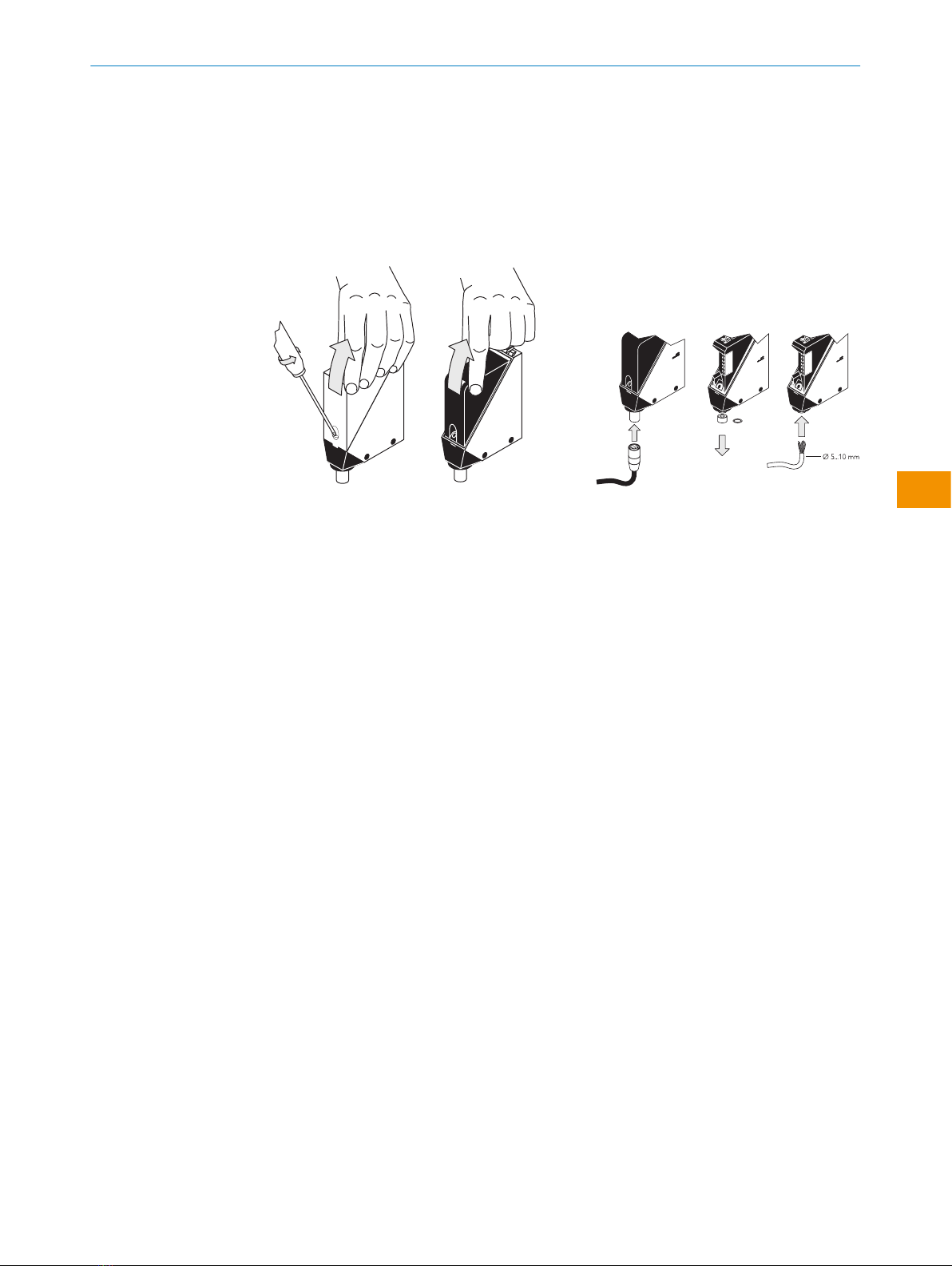

Abbildung 1: Öffnen des Sensors Abbildung 2: Elektrischer Anschluss
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
5.4 Hinweise zur Pinbelegung
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•BN = braun
•WH = weiß
•BU = blau
•BK = schwarz
•n.c. = nicht angeschlossen
•Q = Digitalausgang
•TE / Test = Testeingang (siehe Tabelle 2 und Zusatzfunktionen)
•Alarm = Alarmausgang (siehe Tabelle 2 und Zusatzfunktionen)
•L+ = Versorgungsspannung (UB)
•M = Masse
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 9
Irrtümer und Änderungen vorbehalten
de

5.5 WT34-Bxxx, WT34-Vxxx
UB: 10 ... 30 V DC, siehe "Technische Daten", Seite 17
Tabelle 2: DC
WT34- B3x3 B2x0 V2x0 B4x0 V5x0
1+ (L+) + (L+) + (L+) + (L+) + (L+)
2- (M) - (M) - (M) Test Test
3Q/Q- Alarm - (M) - (M)
4-Q/QQ/QQ/QQ/Q
5- Test Test - Alarm
IN = 4 A
1 2 3 4 5
0.14 ...
1.5 mm2
IN = 4 A
1 2 3 4 5
0.14 ...
1.5 mm2
IN = 4 A
12
4 3
12
4 3
5
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

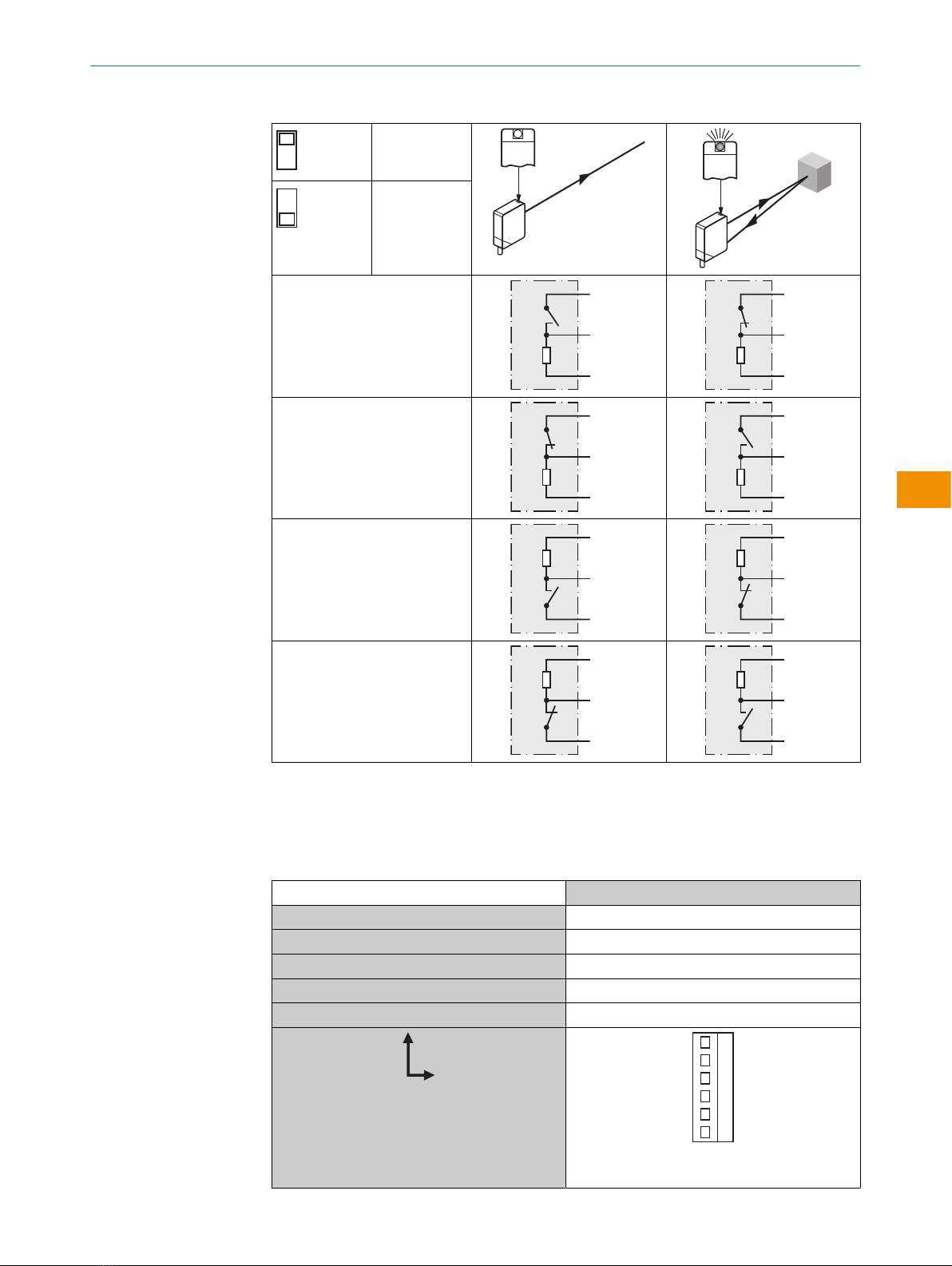

Tabelle 3: DC
H
D
3
NPN
PNP
4
H, PNP: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, PNP: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
H, NPN: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, NPN: Q/Q (≤ 100 mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
5.6 WT34-Rxxx
UB 20 V ... 250 V AC/DC, siehe "Technische Daten", Seite 17
Tabelle 4: AC/DC
WT34-R2x0
1L1 / +
2N / -
3Relais
4Relais
5Relais
1 2 3 4 5
0.14 ... 1.5 mm2
IN = 4 A
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 11
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: AC/DC Relais
Relais
H
D
3WT34-R2x0
H
3
4
5
3
4
5
Imax. = 4A @ 250V AC
4A @ 24V DC
0.125A @ 250 V DC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WT34-Vxxx) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema [siehe "WT34-Bxxx, WT34-Vxxx", Seite 10]) der meldet,
wenn der Sensor nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-
LED. Mögliche Ursachen: Verschmutzung des Sensors, Sensor ist dejustiert. Im Gutzu‐
stand: LOW (0), bei zu starker Verschmutzung HIGH (1).
Tabelle 6: Alarm
Alarm (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

Testeingang
Testeingang: Die Sensoren WT34-B / -V verfügen über einen Testeingang („TE“ oder
„Test“ im Anschlussschema [siehe "WT34-Bxxx, WT34-Vxxx", Seite 10 und siehe
Tabelle 7]), mit dem der Sender ausgeschaltet und somit die ordnungsgemäße Funk‐
tion des Sensors überprüft werden kann: Bei Verwendung von Leitungsdosen mit LED-
Anzeigen ist darauf zu achten, dass der TE entsprechend belegt ist.
Wenn Objekt erkannt, Testeingang aktivieren (siehe Anschlussschema [siehe "WT34-
Bxxx, WT34-Vxxx", Seite 10 und siehe Tabelle 7], PNP: TE → M). Sende-LED wird abge‐
schaltet, bzw. es wird simuliert, dass kein Objekt erkannt wird. Zur Überprüfung der
Funktion die folgende Tabelle heranziehen. Verhält sich der Schaltausgang nicht gemäß
der folgenden Tabelle, Einsatzbedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.
Tabelle 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
1Ausrichtung
WT34-Xx4x, -Xx5x: Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die
optische Öffnung (Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 3 und
Abbildung 4].
WT34-Xx1x, -Xx2x: Sensor auf Objekt ausrichten. Positionierung so wählen, dass das Infra‐
rotlicht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die korrekte Ausrichtung kann nur
über die Anzeige-LEDs erkannt werden. Siehe dazu Abbildung 3 und Abbildung 4. Es ist
darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig frei ist.
Abbildung 3: Ausrichtung Abbildung 4: Ausrichtung 2
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 13
Irrtümer und Änderungen vorbehalten
de

2Schaltabstand
WT34 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der Remis‐
sion des zu detektierenden Objektes und des eventuell sich dahinter befindlichen Hinter‐
grundes, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und Hinter‐
grund einzuhalten.
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß
nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger Remission
vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[ Abbildung 5 1] wie folgt ermittelt werden:
Beispiel: x = 600 mm, y = 4.5 => 4.5 % von 600 mm = 27 mm. D. h. der Hintergrund wird
ab einer Distanz von > 627 mm vom Sensor ausgeblendet.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Abstand in mm
1
2
3
y
x

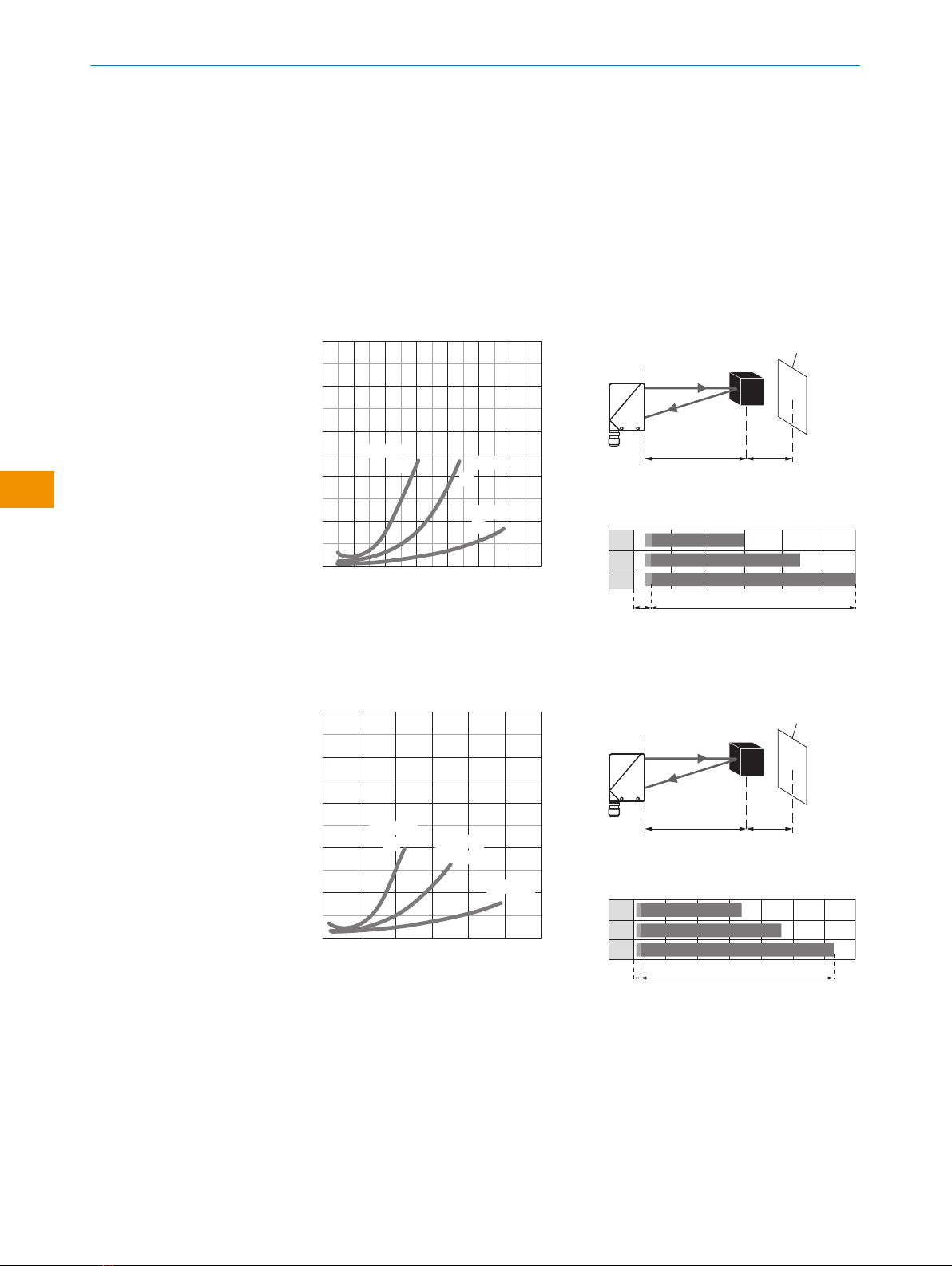

Abbildung 5: WT34-Xx4x, -Xx5x, Rotlicht
yx
weißer Hinter-
grund (90%)
x = 600 mm, y = 27 mm
(= 4,5 % von 600 mm)
100 600
100 900
100 1,200
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Abstand in mm
1
2
3
y
x
Abbildung 6: WT34-Xx1x, -Xx2x, Infrarot‐
licht
yx
weißer Hinter-
grund (90%)
x = 1000 mm, y = 30 mm
(= 3 % von 1000 mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = Detektionsabstand (abhängig von
Objektremission)
B = Einstellbereich
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

3Einstellung Schaltabstand
Sensor mit Potentiometer: Deckel und Schutzhaube des Sensors öffnen; darauf achten,
dass kein Schmutz in das Gerät gelangt.
Mit dem Potentiometer (Art: ohne Anschlag) wird der Schaltabstand eingestellt. Drehung
nach rechts: Erhöhung des Schaltabstandes, Drehung nach links: Verringerung des Schalt‐
abstandes. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe Tabelle 8.
Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang
entfernen, der Hintergrund wird dabei ausgeblendet und der Schaltausgang ändert sich
[siehe Abbildung 5 und Abbildung 6].
Tabelle 8: Einstellung Schaltabstand
Sensor ist eingestellt und betriebsbereit.
4Einstellung Zeitfunktionen
WT34: t0 = keine Zeitverzögerung, t1 = Zeitverzögerung, t2 = Zeitverzögerung; für -R gilt: 0
= Relais inaktiv, 1 = Relais aktiv. Zeitstufenwahlschalter, einstellbar am Gerät gemäß der
folgenden Grafik.
Zeitstufen: 0,5 ... 10 s einstellbar.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.

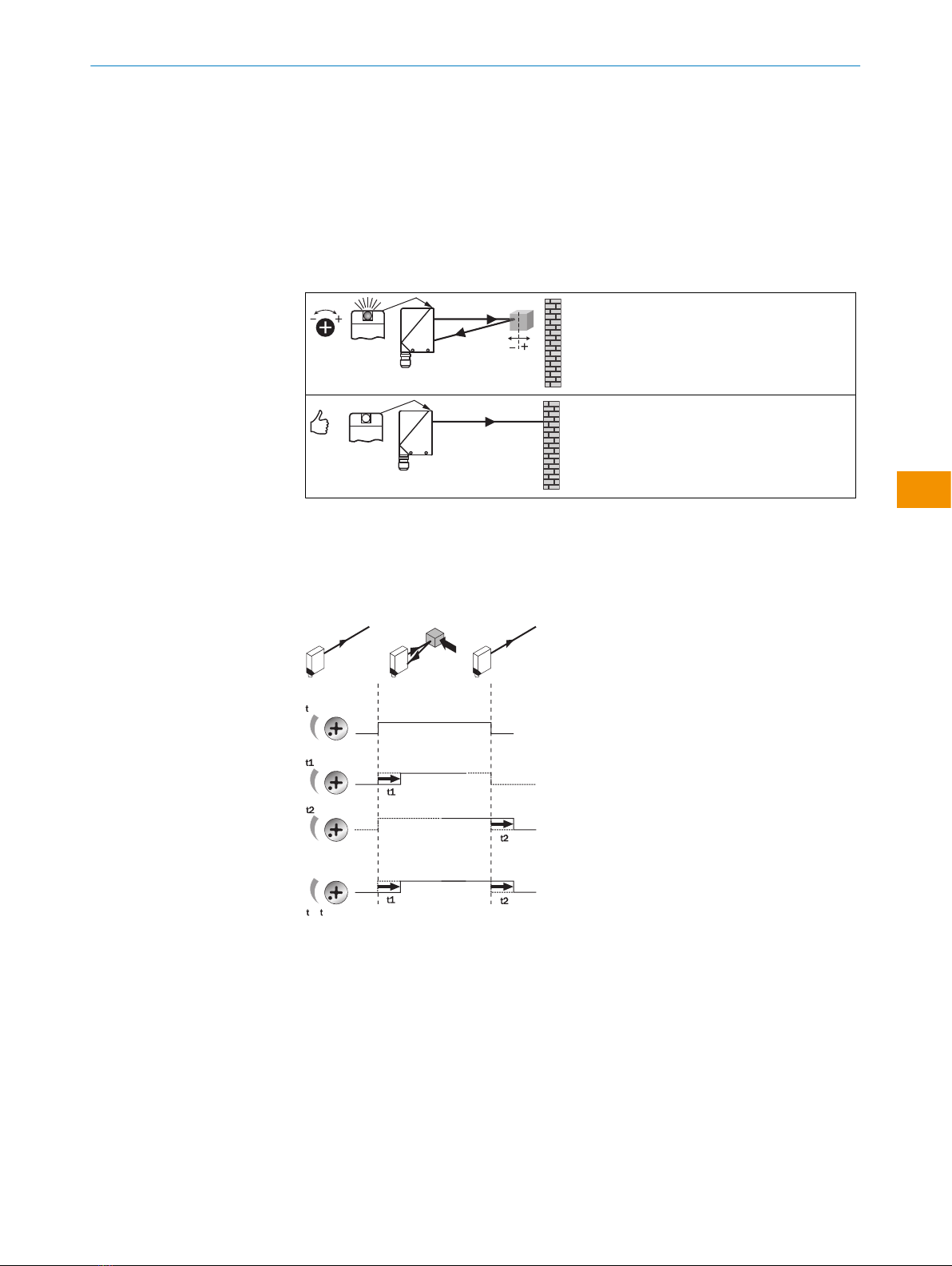

Abbildung 7: Zeitfunktionen
8 Geräte mit besonderen Merkmalen
WT34-V210S01, WT34-R210S02 : voreingestellt auf dunkelschaltend
WT34-B400S04: voreingestellt auf hellschaltend, Lichtfleckgröße ca. Ø 15 mm (1 m)
WT34-R210S06: Nahbereichsausblendung (keine Detektion zwischen 0 und 80 mm)
WT34-R220S07: Schwarze Abdeckung zwischen Sender und Empfänger
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 15
Irrtümer und Änderungen vorbehalten
de

9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle 9: Störungsbehebung
LED / Fehlerbild Ursache Maßnahme
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf das
Objekt ausgerichtet ist und
das Objekt innerhalb des ein‐
gestellten Schaltabstands ist.
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
Objekt im Strahlengang, kein
Ausgangssignal
Testeingang (Test) ist nicht
korrekt angeschlossen
Anschluss des Testeingangs
prüfen. Bei Verwendung von
Leitungsdosen mit LED-Anzei‐
gen ist darauf zu achten, dass
der Testeingang entsprechend
belegt wird.
Gelbe LED blinkt, wenn Alarm
vorhanden dann entsprechen‐
des Ausgangssignal beachten.
Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf das Objekt aus‐
richten / Reinigung der opti‐
schen Flächen / Schaltab‐
stand überprüfen und ggf.
anpassen.
Gelbe LED leuchtet, kein
Objekt im Strahlengang.
Schaltabstand ist auf zu gro‐
ßen Abstand eingestellt
Schaltabstand verringern
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Abstand zwischen Sensor und
Objekt ist zu groß oder Schalt‐
abstand ist zu gering einge‐
stellt
Schaltabstand vergrößern
10 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Reinigen der optischen Oberflächen und des Gehäuses
•Verschraubungen und Steckverbindungen zu überprüfen
Reinigung
WICHTIG
Geräteschaden durch unsachgemäße Reinigung!
Eine unsachgemäße Reinigung kann zu einem Geräteschaden führen.
■Nur empfohlene Reinigungsutensilien und Reinigungsmittel verwenden.
■Keine spitzen Gegenstände zum Reinigen verwenden.
bReinigen Sie die optischen Flächen in regelmäßigen Abständen und bei Ver‐
schmutzung mit einem fusselfreien Optiktuch (Artikelnummer4003353) und
Kunststoffreiniger (Artikelnummer5600006). Das Reinigungsintervall hängt im
Wesentlichen von den Umgebungsbedingungen ab.
Es dürfen keine Veränderungen an Geräten vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐
schen Daten stellen keine schriftliche Garantie dar.
12 Technische Daten
Tabelle 10: Technische Daten
WT34-
Bx4x /
-Bx5x /
-Vx4x /
-Vx5x
-Rx4x /
-Rx5x
-Bx1x /
-Vx1x /
-Bx2x /
-Vx2x
-Rx1x /
-Rx2x
Schaltabstand 100 ... 1200
mm
100 ... 1200
mm
100 ... 2500
mm
100 ... 2500
mm
Schaltabstand max. 100 ... 1200
mm1)
100 ... 1200
mm1)
100 ... 2500
mm1)
100 ... 2500
mm1)
Lichtfleckgröße / Abstand Ø 40 mm
(1.200 mm)
Ø 40 mm
(1.200 mm)
Ø 80 mm
(2.500 mm)
Ø 80 mm
(2.500 mm)
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 17
Irrtümer und Änderungen vorbehalten
de

WT34-
Bx4x /
-Bx5x /
-Vx4x /
-Vx5x
-Rx4x /
-Rx5x
-Bx1x /
-Vx1x /
-Bx2x /
-Vx2x
-Rx1x /
-Rx2x
Versorgungsspannung UBDC 10 ... 30
V
AC / DC
20 ... 250
V2)
DC 10 ... 30
V
AC / DC
20 ... 250
V2)
Ausgangsstrom Imax. 100 mA 100 mA
Schaltstrom (Schaltspannung) Imax. 4A@250V
AC, 4A@24V
DC,
0.125A@25
0 V DC3)
4A@250V
AC, 4A@24V
DC,
0.125A@25
0 V DC3)
Schaltfrequenz 1000 Hz4) 10 Hz 4) 1000 Hz4) 10 Hz4)
Ansprechzeit ≤ 500 µs5) ≤ 10 ms5) ≤ 500 µs5) ≤ 10 ms5)
Schutzart6) IP67 IP67 IP67 IP67
Schutzklasse II7) II7) II7) II7)
Schutzschaltungen A, B, C8) A, C8) A, B, C8) A, C8)
Umgebungstemperatur Betrieb –40 °C ...
+60 °C
–40 °C ...
+60 °C
–40 °C ...
+60 °C
–40 °C ...
+60 °C
1) Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)
2) Grenzwerte; Klemmenanschluss: zulässige Leiterquerschnitte 0,14 bis 1,5 mm2, Stecker: ≤ 4 A
3) Gebrauchskategorie: AC-15, DC-13 (EN 60947-1)
4) Mit Hell- / Dunkelverhältnis 1:1
5) Signallaufzeit bei ohmscher Last
6) Nach EN 60529
7) Bemessungsisolationsspannung Ui 250 V AC, Überspannungskategorie II
8) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | WT34 8009202.1DM8/2022-09-05 | SICK
Irrtümer und Änderungen vorbehalten
de

12.1 Maßzeichnung
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41) 14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
34
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8
Abbildung 8: Maßzeichnung
1Visiernut
2Gelbe LED
3Vorzugsrichtung des Tastguts
4Mitte Optikachse / Sender
5Mitte Optikachse / Empfänger im Nahbereich
6Mitte Optikachse / Empfänger im Fernbereich
7Durchgangsbohrung ø 5,5 mm, beidseitig für Sechskantmutter M5
8M16-Verschraubung bzw. Stecker um 90° schwenkbar
13 Anhang
13.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
BETRIEBSANLEITUNG
8009202.1DM8/2022-09-05 | SICK B E T R I E B S A N L E I T U N G | WT34 19
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
WT34
Compact photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh
