BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 6
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 7
6 Zusatzfunktionen..................................................................... 9
7 Inbetriebnahme....................................................................... 10
8 Prozessdatenstruktur.............................................................. 19
9 Störungsbehebung.................................................................. 19
10 Demontage und Entsorgung................................................... 20
11 Wartung.................................................................................... 20
12 Technische Daten.................................................................... 21
13 Anhang..................................................................................... 25
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite finden Sie unter der SICK ProductID unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
2.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
2.3 Bestimmungsgemäße Verwendung
Die WTL16, WTS16 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sen‐
sor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren
und Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am
Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Produktbeschreibung
3.1 Bedien- und Anzeigeelemente
WTL16, WTS16x-xxxxxx10
WTL16, WTS16x-xxxxxx20
WTL16, WTS16x-xxxxxx11
WTL16, WTS16x-xxxxxx21
WTL16, WTS16x-xxxxxx12
WTL16, WTS16x-xxxxxx22
2
3
4
1
2
1
43
6
2
1
43
5
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

WTL16, WTS16x-xxxxxx30 WTL16, WTS16x-xxxxxx31 WTL16, WTS16x-xxxxxx32
2
1
43
2
1
3
4
6
2
1
3
4
5
1BluePilot blau: Schaltabstandsanzeige
2Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
3Gelbe LED: Status Lichtempfang
4Grüne LED: Versorgungsspannung aktiv
5Drück-Dreh-Element: Einstellung der Zeitfunktionen
6Teach-Taste: Einstellung hell-/dunkelschaltend
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten, siehe Abbildung 17, Abbildung 18,
Abbildung 19 (gilt nur für WTS16).
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten.
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema:
Alarm = Alarmausgang
Health = Alarmausgang
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
QL1/C = Schaltausgang, IO-Link Kommunikation
Test = Testeingang
UB: 10 ... 30 V DC
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 7
Irrtümer und Änderungen vorbehalten
de

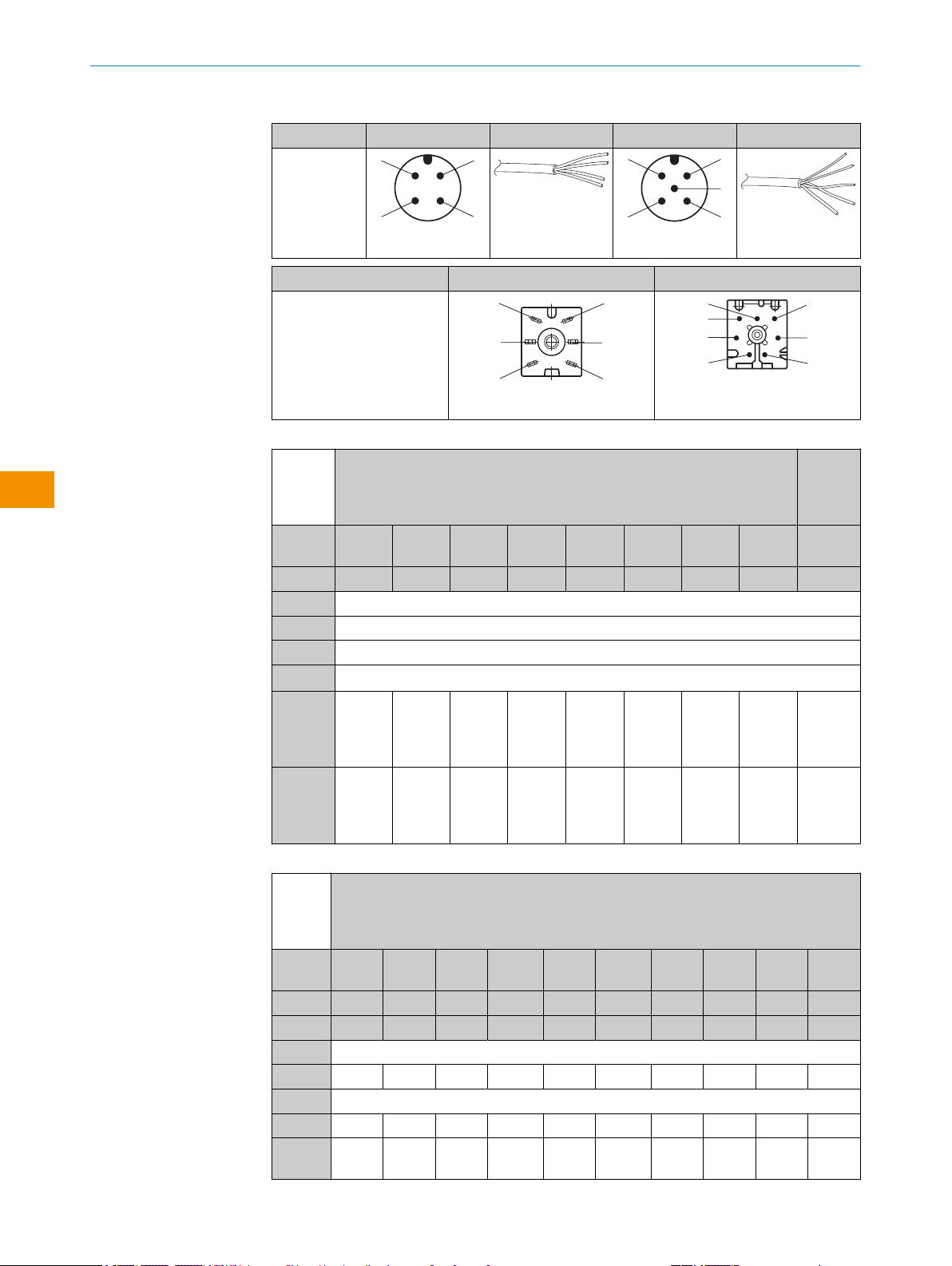

Tabelle 1: Anschlüsse
Wxx16x- x4 xH x5 xI
1 = BN
2 = WH
3 = BU
4 = BK
5= GY
2 1
4
3
0.14 mm2
AWG26
2 1
4
3
5
0.14 mm2
AWG26
Wxx16x- x9 xB
1 = BN
2 = BU
3 = not connected
4 = BK
5= WH
6 = GY
7 = not connected
4
5
3
2
61
IN = 4 A
3
2
1
6
5
4
7
IN = 6 A
Tabelle 2: DC
WTL
16x-
WTS
16x-
xxX6XxxxA00
xxX6Xxx
xA01-
A99
Push-
pull
161 162 167 168 16A 16K 16L 16N 16x
PNP 861 862 867 868 86A 86K 86L 86N 86x
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK QL1/C
De-
fault:
MF
QQ Teach
→ L+
Test
→ L+
no
func‐
tion
Teach
→ L+
Test
→ L+
no
func‐
tion
www.sic
k.com
802270
9
De-
fault:
QL1 (C)
QQQ Q Q Q Q Q www.sic
k.com
802270
9
Tabelle 3: DC
WTL
16x-
WTS
16x-
xxXXXxxxZZZ
Push-
pull
111 112 113 114 115 116 421 422 721 722
PNP 811 812 813 814 815 816 B21 B22 - -
NPN C11 C12 C13 C14 C15 C16 - - F21 F22
BN + (L+)
WH QQ Alarm Health Alarm Health QQQQ
BU - (M)
BK QQQ Q Q Q QQQQ
GY - - - - - - Test
→ L+
Test
→ L+
Test
→ M
Test
→ M
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 4: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WTL16, WTS16) verfügt über einen Vorausfallmeldeaus‐
gang ("Alarm" im Anschlussschema [siehe Tabelle 3]) der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursa‐
chen: Verschmutzung des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei
zu starker Verschmutzung HIGH (1).
Health-Ausgang: Der Sensor (WTL16, WTS16) verfügt über einen Vorausfallmeldeaus‐
gang ("Health" im Anschlussschema [siehe Tabelle 3]), der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche
Ursachen: Verschmutzung der Sensoren, Sensoren sind dejustiert, Leitung ist beschä‐
digt. Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunterbre‐
chung LOW (0). Dabei blinkt die Anzeige-LED.
Testeingang
Testeingang: Die Sensoren WTL16, WTS16 verfügen über einen Testeingang („TE“ oder
„Test“ im Anschlussschema [Tabelle 2], mit dem der Sender ausgeschaltet und somit
die ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung
von Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der TE entsprechend
belegt ist.
Wenn Objekt erkannt, Testeingang aktivieren (siehe Anschlussschema [Tabelle 2]).
Sende-LED wird abgeschaltet, bzw. es wird simuliert, dass kein Objekt erkannt wird.
Zur Überprüfung der Funktion die Tabelle 5 heranziehen. Verhält sich der Schaltaus‐
gang nicht gemäß der Grafik, Einsatzbedingungen prüfen. siehe "Störungsbehebung",
Seite 19.
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 9
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: Test
Test → M Test → L+
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
7.1 Ausrichtung
WTL16, WTS16: Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die
optische Öffnung (Frontscheibe) des Sensors vollständig frei ist [siehe Tabelle].
HINWEIS

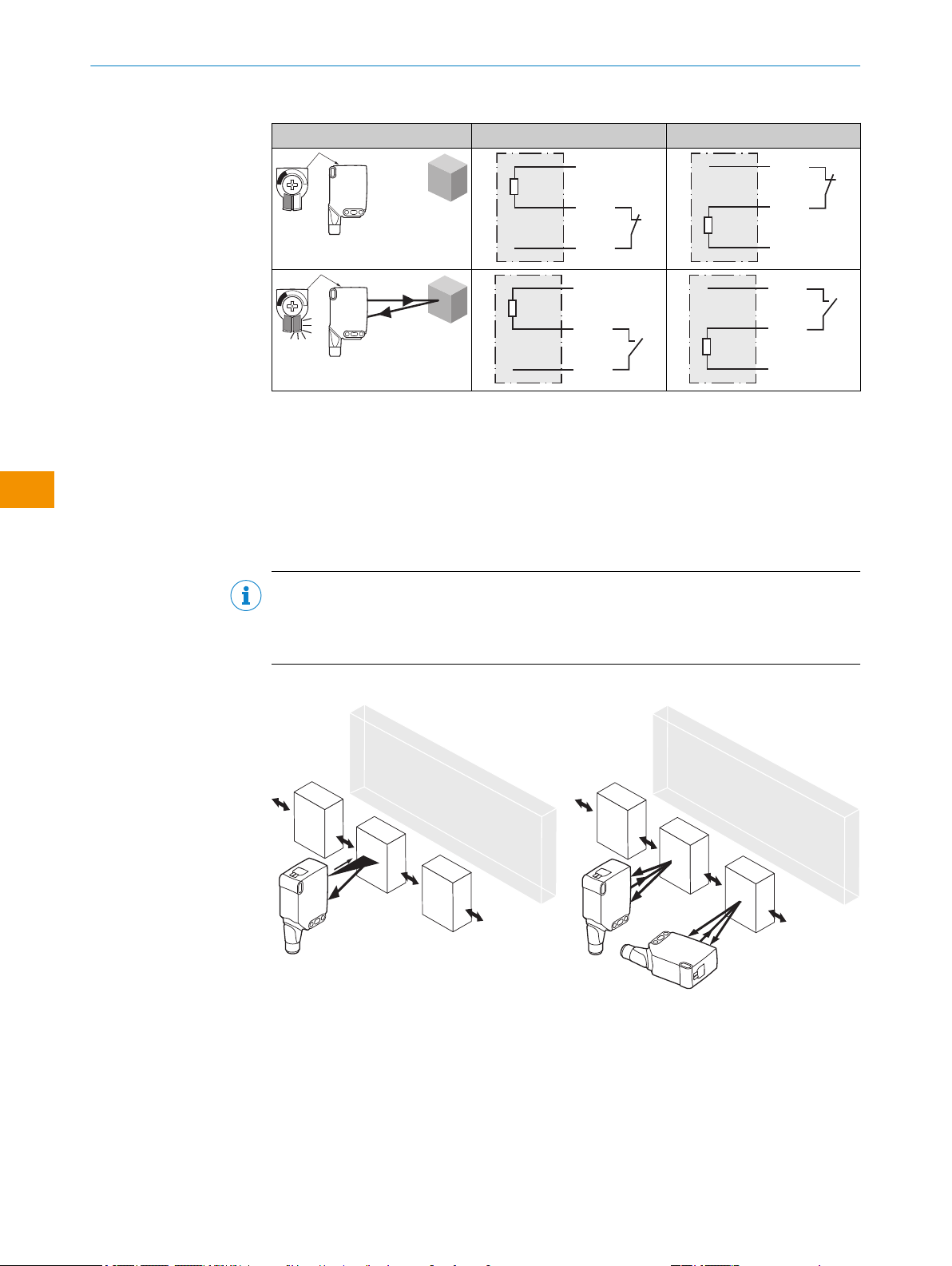

Bei WTS16: Wenn die Detektion der Objekte von oben erfolgt, empfehlen wir einen
geneigten Einbau des Sensors, damit eine Totalreflexion durch eine spiegelnde Oberflä‐
che vermieden wird, siehe Abbildung 13 - Abbildung 16.
Tabelle: Ausrichtung
WTL16 WTS16
Abbildung 1: Ausrichtung
7.2 Einsatzbedingungen prüfen
WTL16, WTS16 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von
der Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter befindli‐
chen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x)
und Hintergrund einzuhalten.
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

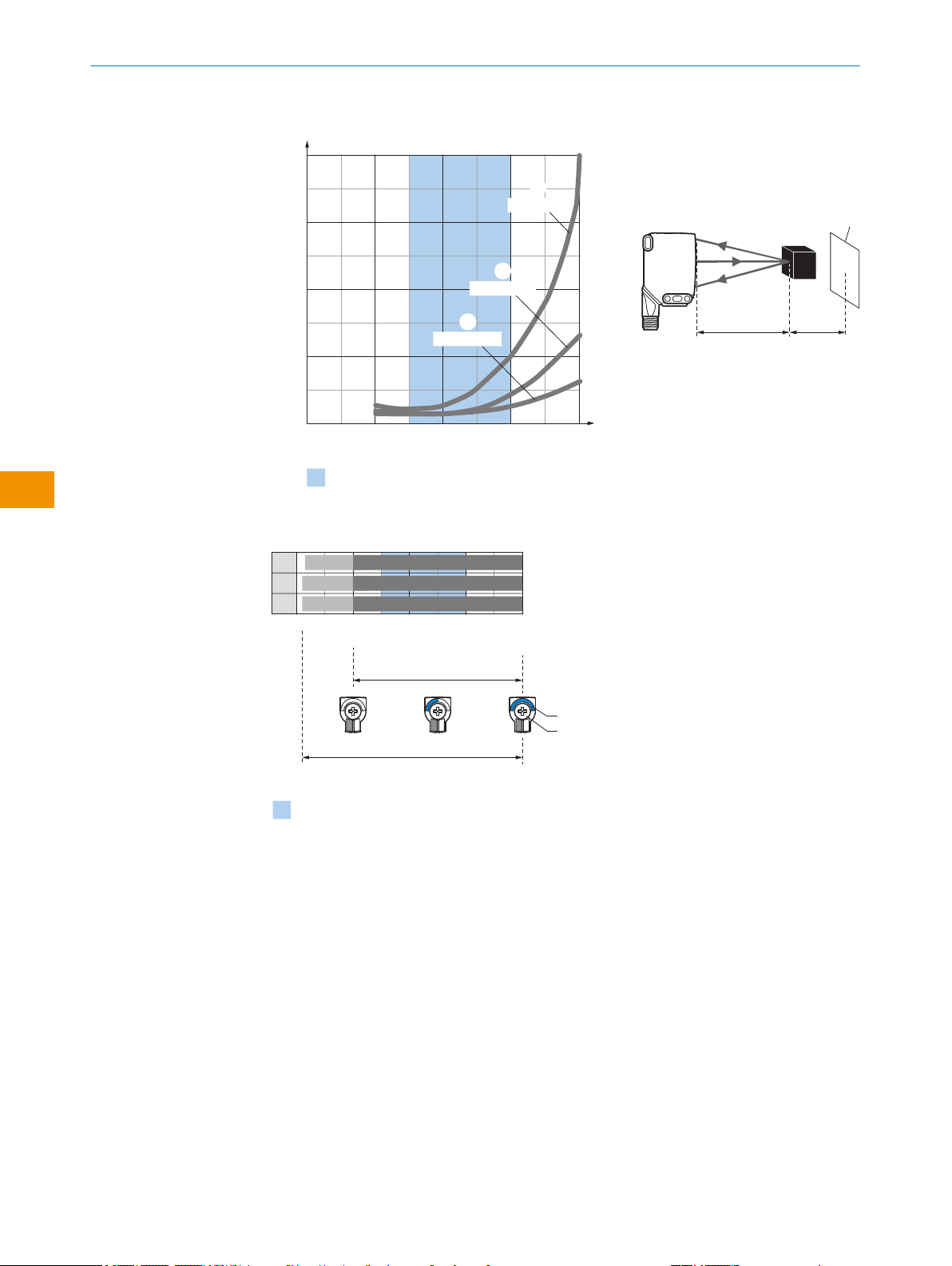

Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt und Hintergrund
sowie Remissionsvermögen des Objekts mit dem zugehörigen Diagramm [siehe
Abbildung 2] abgleichen (x = Schaltabstand, y = Mindestabstand zwischen eingestell‐
tem Schaltabstand und Hintergrund (weiß 90%)). Remissionsgrad: 6 % = schwarz 1,
18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß nach DIN 5033). Wir
empfehlen, die Einstellung mit einem Objekt von niedriger Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[siehe Abbildung 2 1] wie folgt ermittelt werden:
Beispiel: x = 200 mm, y = 15 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 15 mm vom eingestellten Schaltabstand ausgeblendet.
WTL16P-xxxxx1xx, Rotlicht:
0
10
5
35
30
25
20
15
45
40
50
100 200 300 600400 500
0
1
2
3
18%/90%
6%/90%
90%/90%
y
x
Abstand in mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand (x) und weißem Hintergrund (90 % Remission)
yx
Empfohlener Schaltabstandsbereich für beste
Performance
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 200 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 15 mm
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer
Hintergrund (90 %)
Abbildung 2: Kennlinie
100 200
Abstand in mm
300 400 500
0
1
2
3
50 300
25 400
10 500
100
100
100
D
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 3: Balkendiagramm
WTS16P-xxxxx1xx, Rotlicht:
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 11
Irrtümer und Änderungen vorbehalten
de

0
20
10
60
50
40
30
80
70
90
200 400 600 1.000800
0
Abstand in mm
12
3
18%/90%
6%/90%
90%/90%
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand (x) und weißem Hintergrund (90 % Remission)
yx
Empfohlener Schaltabstandsbereich für beste
Performance
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 300 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 20 mm
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer
Hintergrund (90 %)
Abbildung 4: Kennlinie
100 400200 800 1.000 1.500
0
1
2
3
15 400
10 500
10 750
100
100
100
Abstand in mm
D
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 5: Balkendiagramm
WTS16P-xxxxx3xx, Rotlicht:
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

0
20
10
60
50
40
30
80
70
90
200 400 600 1.000800
0
Abstand in mm
12
3
18%/90%
6%/90%
90%/90%
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand (x) und weißem Hintergrund (90 % Remission)
yx
Empfohlener Schaltabstandsbereich für beste
Performance
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 300 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 20 mm
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer
Hintergrund (90 %)
Abbildung 6: Kennlinie
100 400200
Abstand in mm
800 1.000 1.500
0
1
2
3
400
500
750
100
100
100
50
50
50
D
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 7: Balkendiagramm
WTS16G-xxxxx9xx, Rotlicht:
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 13
Irrtümer und Änderungen vorbehalten
de

0
20
60
40
80
400300200100
0
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand (x) und weißem Hintergrund (90 % Remission)
Abstand in mm
yx
Empfohlener Schaltabstandsbereich für beste
Performance
Schwarzes Objekt (6 % Remission)
Eingestellter Schaltabstand x = 300 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 20 mm
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer
Hintergrund (90 %)
1
6 %/90 %
3
90 %/90 %
2
18 %/90 %
Abbildung 8: Kennlinie
0
100
100
400
400
400
Abstand in mm
1
2
3100
D
C
A B
BluePilot
E
F
15
10
10
300200100 400
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 9: Balkendiagramm
1Schwarzes Objekt, 6% Remissionsgrad
2Graues Objekt, 18 % Remissionsgrad
3Weißes Objekt, 90% Remissionsgrad
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
7.3 Einstellung Schaltabstand
WTL16, WTS16x-xxxxxx2xAxx mit Drück-Dreh-Element:
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

Durch Drücken der Teach-in-Taste (ca. 1- 3Sekunden) wird der Schaltabstand einge‐
stellt. Je nach Anforderungen kann mit dem Potentiometer (ohne Drücken der Teach-in-
Taste) eine Feineinstellung vorgenommen werden.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden. Wir
empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung 10,
Seite 15. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem
Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang
ändert sich (Tabelle 4).
1...3 sec.
1
2
3
Abbildung 10: WTL16, WTS16x-xxxxxx2xAxx, Einstellung des Schaltabstands mit Drück-Dreh-Ele‐
ment
WTL16, WTS16x-xxxxxx1xAxx mit Potentiometer:
Mit dem Potentiometer wird der Schaltabstand eingestellt.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung 9.
Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang
entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich
(Tabelle 4).
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 15
Irrtümer und Änderungen vorbehalten
de

1
2
3
Abbildung 11: WTL16, WTS16x-xxxxxx1xAxx, Einstellung des Schaltabstands mit Potentiometer
WTL16, WTS16x-xxxxxx3xAxx mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste (ca. 1- 3Sekunden) wird der Schaltabstand einge‐
stellt. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung
10. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlen‐
gang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert
sich (Tabelle 4).
1...3 sec.
1
2
Abbildung 12: WTL16, WTS16x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

Einstellung Schaltabstand WTS16
Detektion von flachen, glänzenden, kontrastreichen und unebenen Objekten
Wenn die Detektion der Objekte von oben erfolgt, empfehlen wir einen geneigten
Einbau des Sensors, damit eine Totalreflexion durch eine spiegelnde Oberfläche ver‐
mieden wird.
1 Für die Einstellung des Schaltabstands soll der Lichtfleck auf eine homogene und
ebene Oberfläche, z.B. weißes Blatt, ausgerichtet werden.
1...3 sec.
Abbildung 13: Einstellung Schaltabstand WTS16
2 Das Potentiometer nur minimal nach links drehen, bis die gelbe Anzeige-LED
nicht mehr leuchtet. Der Schaltabstand befindet sich nun minimal oberhalb des
Förderbands.
Abbildung 14: Einstellung Schaltabstand WTS16
3 Das Förderband soll nun ohne Objekte in Betrieb genommen werden. Wenn die
gelbe Anzeige-LED während des Testlaufs nicht leuchtet, ist der Schaltabstand
korrekt eingestellt.
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 17
Irrtümer und Änderungen vorbehalten
de

Abbildung 15: Einstellung Schaltabstand WTS16
4 Wenn das Objekt im Strahlengang ist und die gelbe Anzeige-LED leuchtet, ist der
Schaltabstand korrekt eingestellt.
Abbildung 16: Einstellung Schaltabstand WTS16
7.4 Einstellung Zeitfunktionen
1
0
T1
T2
M
T4
T3
t
t
t t t t
t t t t
t t t tt
t t
Input signal
0
T1
T2
T3
T4
M = Manuell (spezifische Einstellung via IO-Link)
1 ms 30.000 ms
2
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de

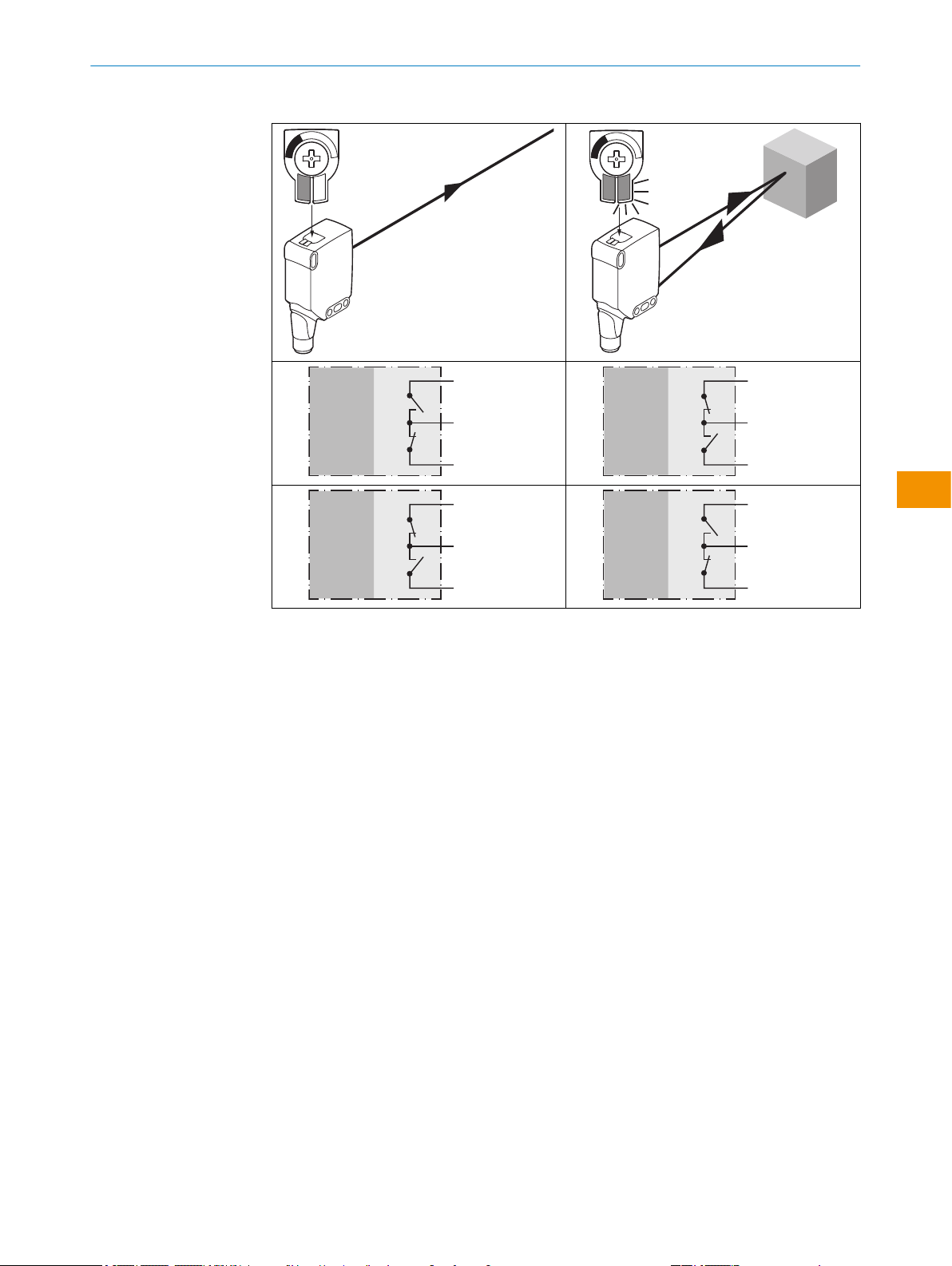

7.5 Einstellung Hell-/Dunkelschaltend
1
L
D
M
Lhellschaltend
Ddunkelschaltend
Mmanuell (spezifische Einstellung via IO-Link)
8 Prozessdatenstruktur
WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx:
A00 A70 A71 A72 A73 A75
IO-Link V1.1
Process
data
2 Byte 4 Byte
Byte 0 : Bit 15... 8
Byte 1: Bit 7... 0
Byte 0 : Bit 31...
24
Byte 1: Bit 13... 16
Byte 2: Bit 15... 8
Byte 3: Bit 7... 0
Bit 0/ Data
type
QL1 / Boolean
Bit 1/ Data
type
QL2 / Boolean Qint.1 /
Boolean
QL2 / Boo‐
lean
Qint.1 / Boolean
Bit... /
Descrip‐
tion / Data
type
2...15 /
[empty]
2...15 /
[Time
measure‐
ment
value] /
UInt 14
2 … 15 /
[Counter
value] /
UInt 14
2 … 15 /
[Length /
speed
measure‐
ment] /
SInt14
2 /
Qint.1 /
Boolean
2…7 / [empty]
Bit... /
Descrip‐
tion / Data
type
3 … 15 /
[Time
measure‐
ment
value] /
UInt13
8 … 31 / [Carrier
load] / UInt 24
9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
LED / Fehlerbild Ursache Maßnahme
grüne LED blinkt IO-Link Kommunikation Keine
BETRIEBSANLEITUNG
8020347.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 19
Irrtümer und Änderungen vorbehalten
de

LED / Fehlerbild Ursache Maßnahme
Schaltausgänge verhalten sich
nicht nach
Tabelle 4
1. Änderung der Konfiguration
2. Kurzschluss
1. Anpassung der Konfigura‐
tion
2. Elektrische Anschlüsse prü‐
fen
Nur WTS: gelbe LED blinkt
schnell
Während der Einstellung des
Schaltabstandes befindet sich
der Lichtfleck nur zur Hälfte
auf dem Objekt oder auf
einem sehr kontrastreichen
Objekt
Einstellung des Schaltabstan‐
des gemäß "Einstellung Schalt‐
abstand WTS16", Seite 17
Gelbe LED leuchtet, kein
Objekt im Strahlengang.
Schaltabstand ist auf zu gro‐
ßen Abstand eingestellt
Schaltabstand verringern
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Abstand zwischen Sensor und
Objekt ist zu groß oder Schalt‐
abstand ist zu gering einge‐
stellt
Schaltabstand vergrößern
10 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Reinigen der optischen Oberflächen und des Gehäuses
•Verschraubungen und Steckverbindungen zu überprüfen
Reinigung
WICHTIG
Geräteschaden durch unsachgemäße Reinigung!
Eine unsachgemäße Reinigung kann zu einem Geräteschaden führen.
■Nur empfohlene Reinigungsutensilien und Reinigungsmittel verwenden.
■Keine spitzen Gegenstände zum Reinigen verwenden.
BETRIEBSANLEITUNG
20 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
de
