Inhalt
Die Bedienelemente ....................................................... 3
Das Anzeigefeld ............................................................. 4
Die Symbole und Zeichen in der Anzeige ....................... 5
Die Navigation im Menü ................................................. 6
Einstellen der Betriebsarten der Raumgruppen .............. 8
Wollen Sie die Anlage nach dem Uhrenprogramm
betreiben?...................................................................... 9
Wollen Sie die Anlage nicht nach dem Uhrenprogramm
betreiben?.....................................................................10
Welche Raumtemperatur können Sie einstellen?...........11
Wollen Sie den Anlagenzustand in einer Raumgruppe
abfragen?......................................................................12
Wollen Sie den Ist-Zustand in den Referenzräumen
ansehen? ..................................................................... 13
Wollen Sie die aktuellen Anlagedaten abfragen? .......... 14
Müssen Sie die Zeit oder das Datum neu einstellen?.... 15
Wollen Sie die täglichen Heiz-/Kühlphasen ändern?..... 16
Wollen Sie Ferienperioden eingeben?........................... 18
Wollen Sie Sondertage eingeben?................................ 19
Wollen Sie eine Messwertaufzeichnung abfragen? ....... 20
Wollen Sie den Zugang auf einen bestimmten Raum-
Controller RXB?............................................................ 21
Steht eine Störung an? ................................................. 23
Welche Angaben benötigt Ihr Lüftungstechniker? ......... 24
Wie spart man Energie ohne Komforteinbusse?............ 25
Beachten Sie bitte, dass diese Anleitung alle dem Benutzer zugänglichen Einstellungen und Ablesungen der
Steuerzentrale beschreibt. Je nach Auslegung Ihrer Anlage sind jedoch nicht alle Funktionen aktiv.
Fragen Sie im Zweifelsfalle Ihren Lüftungstechniker.

3
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005

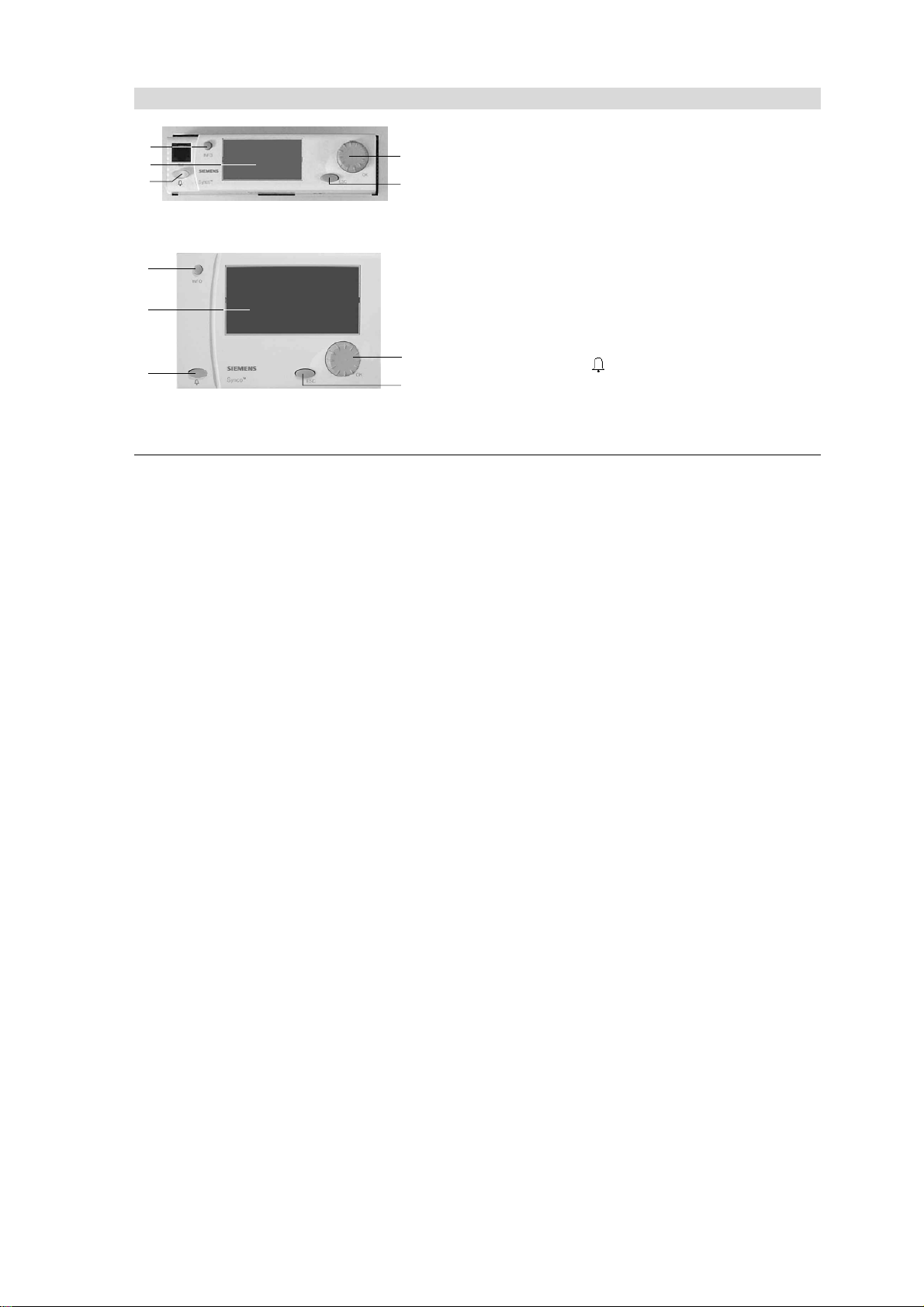

Die Bedienelemente
3111Z07
2
1
5
3
4
Aufgesetzte Ausführung
3
4
2
5
1
3112Z08
Abgesetzte Ausführung
1 Anzeigefeld
2 Infotaste «INFO»
Funktion 1: Wichtige Anlagedaten abrufen
Funktion 2: Erläuterungen zu den einzelnen Datenpunk-
ten im aktuellen Menü abrufen
3 Drehdruckknopf «OK»
Drehen: Bedienzeile anwählen bzw. Wert verstellen
Drücken: Bedienzeile bzw. Wert bestätigen
4 Rücktaste «ESC»
Ins vorherige Menü zurückspringen
5 Störungstaste mit Leuchtdiode (LED)
LED leuchtet/blinkt: Störung anzeigen
Drücken: Störung quittieren bzw. entriegeln

4
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
Das Anzeigefeld
Hauptmenü
Raumgruppe 1…
Zeit / Datum…
Störungen…
Trend…
Ebene: Das Feld zeigt an, in welcher
Ebene Sie sich befinden (Info- oder
Einstellebene)
Ergänzungszeichen: Drei Punkte (...)
zeigen an, dass Untermenüs folgen
«Scroll»-Pfeile: Diese Pfeile zeigen an,
dass unten oder oben noch weitere
Bedienzeilen vorhanden sind
Das Anzeigefeld bietet verschieden
Darstellungsmöglichkeiten.
Das Beispiel auf dieser Seite zeigt,
wie ein Menübild dargestellt ist.
Weitere Bildinformationen sind:
•Startseite (Willkommensbild)
•Hilfsbilder
•Pop-up («Bild im Bild» für Ein-
stellwerte)
Cursorposition: Invers dargestellte
Zeilen (weisse Schrift auf schwarzem
Feld) zeigen an, dass der Cursor sich
auf dieser Position befindet
Menütitel: Die oberste Zeile zeigt an, in
welchem Menü Sie sich befinden

5
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
Die Symbole und Zeichen in der Anzeige
Symbol Bedeutung Symbol Bedeutung
1Raumgruppe mit Raumgruppennummer
Beispiel hier Raumgruppe 1 1Trendaufzeichnung einer Messgrösse mit Trend-
kanalnummer. Beispiel hier Trendkanal 1
Automatischer Betrieb nach Zeitschaltprogramm Ferien
Raumbetriebsart Komfort Sondertag
Raumbetriebsart Prekomfort
Raumbetriebsart Economy
Hilfe-Bild – Erläuterungen zum angewählten Daten-
punkt abrufen
Schutzbetrieb Infoebene – Wichtige Anlagedaten abrufen
BW-Betriebsart Normal Einstellebene – Ablesen und Verstellen
BW-Betriebsart Reduziert Bitte warten – Suchvorgang läuft
BW-Schutzbetrieb Störung
Die in dieser Anleitung benutzten Untermenü-Namen "Raumgruppe 1…10" und "Trendkanal 1…4" können vom Service-
Techniker bei der Inbetriebnahme mit Klartext-Namen überschrieben worden sein!

6
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
Die Navigation im Menü
Startseite:
Montag 03.01.05 14:52
Willkommen
« Informationen
Hauptmenü »
▼
Hauptmenü:
Hauptmenü
Raumgruppe 1
Zeit / Datum…
Störungen…
Trend…
▼
Einleitung
Diese Bedienungsanleitung hilft Ihnen in allen Standardsituationen mit Frage-
Kapiteln (Wollen Sie ... usw., ab Seite 9), die Steuerzentrale zu bedienen.
Aufgeführt ist unter anderem immer der Pfad, den Sie im Menü durchlaufen
müssen, um zur jeweiligen Funktion zu gelangen – von der Startseite bis zum
verstellbaren Wert.

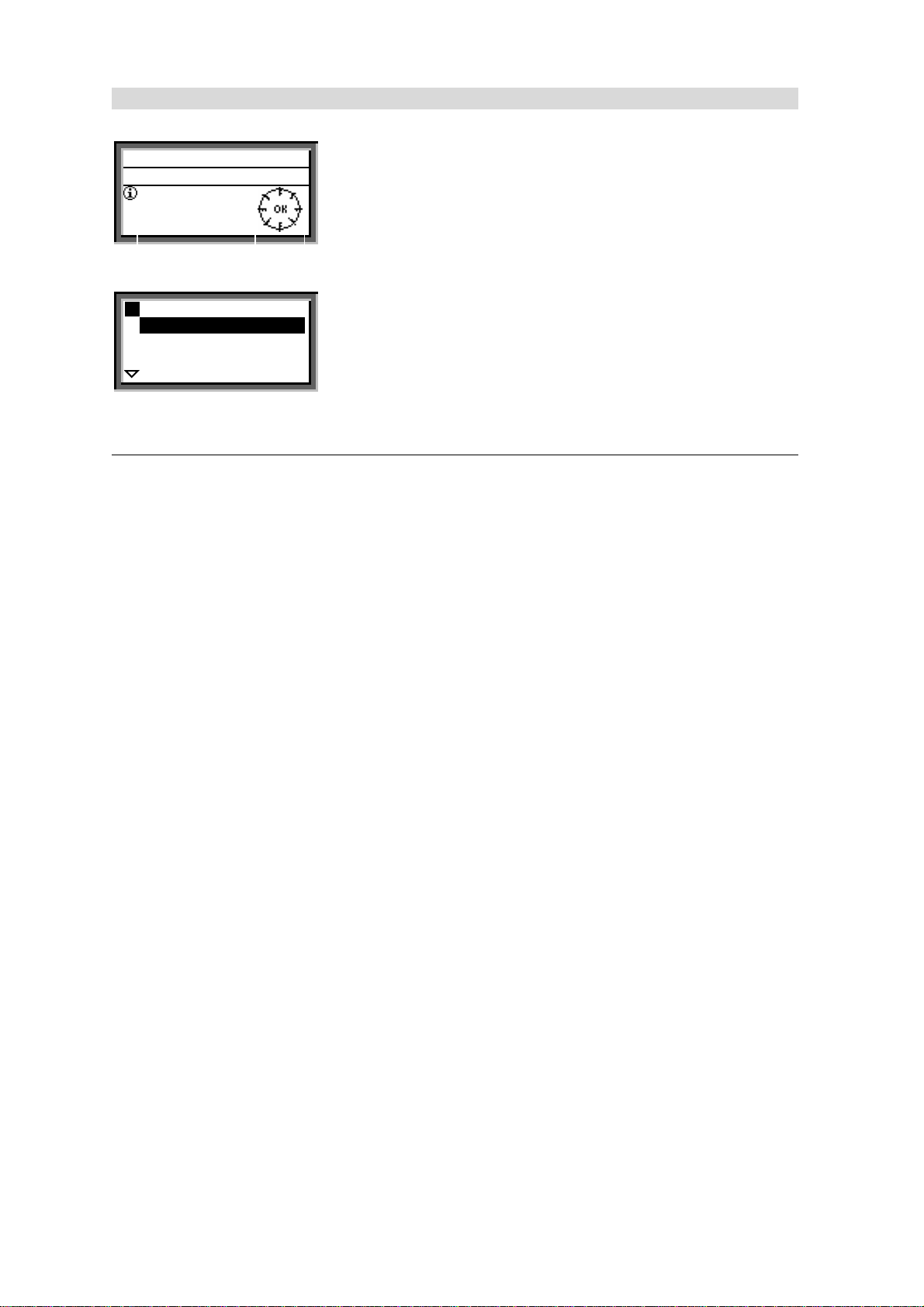

Startseite
Im «unbedienten Zustand» erscheint im Anzeigefeld immer die Startseite –
ausser bei einer Störung.
1. Drücken Sie den Drehdruckknopf «OK»:
Die Menüliste erscheint.
Hauptmenü
2. Drehen Sie den Drehdruckknopf «OK»: Der Cursor springt von einer Zeile
zur andern.
3. Die angewählte Zeile erscheint mit schwarzem Hintergrund und einem
invers dargestellten Text.
4. Wählen Sie die gewünschte Zeile an.
5. Bestätigen Sie diese Zeile durch Drücken des Drehdruckknopfes «OK».

7
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
Untermenü:
Ferien / Sondertage
Kalender...
Ferien-Raumbetr.: Eco
Ferien-BW-Betr.: Schutz
▼
Zahlenwert einstellen:
Eintrag 1
Beginn: ––.––.–– ––.––
Ende: ––.––.–– ––.––
Anlass: Ferien
Eintrag löschen...
Untermenü
6. Sie befinden sich jetzt in den Untermenüs.
7. Die drei Punkte (...) nach dem Text bedeuten, dass weitere Untermenüs
folgen.
8. Folgen Sie dem angegebenen Pfad, indem Sie den Drehdruckknopf «OK»
drehen, um die Zeile zu finden bzw. drücken, um die Zeile zu bestätigen.
9. Am Ende des Pfades gelangen Sie zum einstellbaren Wert.
Zahlenwert einstellen
10. Der Zahlenwert erscheint als «Pop-up» (als «Bild im Bild»)
11. Verstellen Sie den Wert durch Drehen des Drehdruckknopfs «OK».
12. Bestätigen Sie anschliessend den Wert durch Drücken des Drehdruck-
knopfs «OK».
13. Der Cursor geht jetzt vorwärts zum nächsten einzustellenden Wert oder
zurück zum Datenpunkt, wenn kein weiterer einzustellender Wert vor-
handen ist.
14. Mit der Taste «ESC» gelangen Sie jeweils zurück zum vorherigen Einga-
befeld oder Menü.
15. Wenn Sie die Taste «ESC» mehrere Male drücken, gelangen Sie zurück
auf die Startseite.
In den meisten Menüs können Sie Erläuterungen zur aktuell angewählten Zeile anzeigen.
Drücken Sie dazu die Taste «INFO».
25.02

8
Siemens Building Technologies / HVAC Products CE1B3121x2-de 74 319 0462 0 a 15.04.2005
Einstellen der Betriebsarten der Raumgruppen
Das Einschalten der Lüftungs- / Klimaanlage erfolgt
durch den Fachmann.
Von ihm ist in den Untermenüs Raumgruppe 1…10 > Raum-
betriebsart... die Vorgabe gewählt, welche in der
betreffenden Raumgruppe wirkt.
Ist das der Fall, läuft die Anlage in der betreffenden
Raumgruppe automatisch.
Die Regelung wird selbständig ein- und ausgeschaltet,
Gründe dazu können unter anderen sein:
•Jahres-oder Wochenschaltuhrprogramm
•Eingriffe durch ein Raumgerät
•Nachtkühlung
•Brandabschaltung
•Entrauchung
•Externe Befehle über die Signaleingänge
Pfad: Willkommen > Hauptmenü > Raumgruppe 1… > Raumbetriebsart… > Vorgabe: > …
