Siemens SIMATIC NET IE/WSN-PA Link Administrator guide

IE/WSN- 
PA Link
_
_________________
_
_
_________________
_
_
_________________
_
_
_________________
_
_
_________________
_
_
_________________
_
_
_________________
_
SIMATIC NET
Industrial Ethernet / Wireless HART
IE/WSN-PA Link
Kompaktbetriebsanleitung
This document contains information in German (page 1)
and English (page 47).
12/2012
A5E02509264-AD
Einleitung
1
Produktbeschreibung
2
Montage und Anschluss
3
Erstinbetriebnahme
4
Technische Daten
5
Zulassungen
A
Frequenzbereiche
B

Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND
Dokumentbestellnummer: A5E02509264
Ⓟ 01/2013 Änderungen vorbehalten
Copyright © Siemens AG 2009 - 2012.
Alle Rechte vorbehalten
Rechtliche Hinweise
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von
Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck
hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefährdungsstufe
werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen
nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet.
Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben
Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein.
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung
qualifiziertem Personal gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen
Dokumentation, insbesondere der darin enthaltenen Sicherheits- und Warnhinweise. Qualifiziertes Personal ist
auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen Risiken zu
erkennen und mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation
vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen,
müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der
Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,
Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen
eingehalten werden. Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.
Marken
Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der
Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für
deren Zwecke die Rechte der Inhaber verletzen kann.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung
keine Gewähr übernehmen. Die Angaben in dieser Druckschrift werden regelmäßig überprüft, notwendige
Korrekturen sind in den nachfolgenden Auflagen enthalten.

IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 3
Inhaltsverzeichnis
1 Einleitung................................................................................................................................................... 5
2 Produktbeschreibung................................................................................................................................. 7
2.1 Produktmerkmale...........................................................................................................................7
2.2 Lieferumfang und Zubehör.............................................................................................................8
2.2.1 Lieferumfang ..................................................................................................................................8
2.2.2 Zubehör zum Anschluss an Industrial Ethernet.............................................................................9
2.2.3 Zubehör für Gerätevariante mit Anschluss für externe Antenne ...................................................9
3 Montage und Anschluss .......................................................................................................................... 11
3.1 Wichtige Hinweise zum Geräteeinsatz ........................................................................................11
3.2 Montage .......................................................................................................................................13
3.2.1 Installation des Geräts .................................................................................................................13

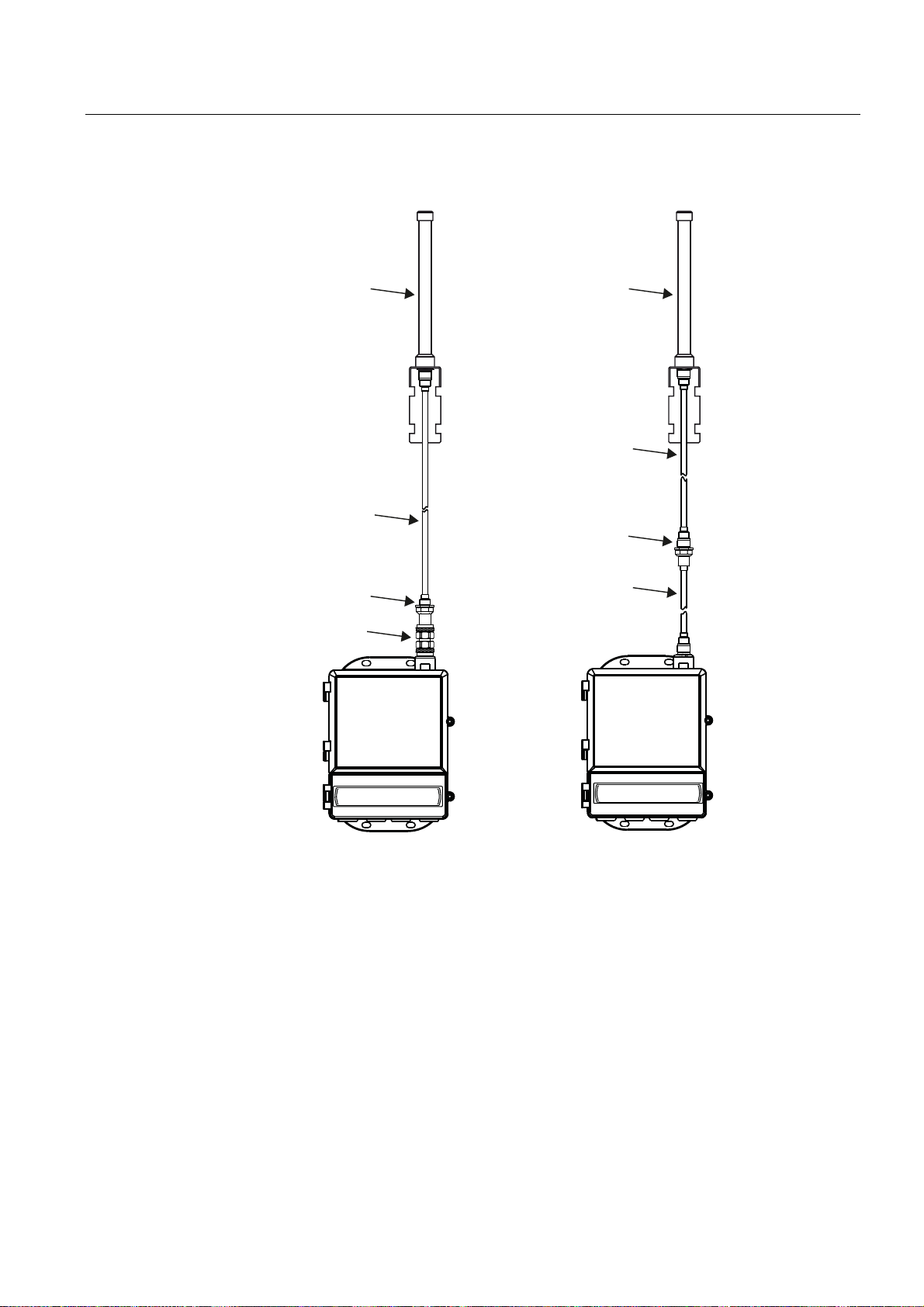

3.2.2 Antenneninstallation bei Redundanz ...........................................................................................14
3.2.3 Batterie: Austausch und Entsorgung ...........................................................................................15

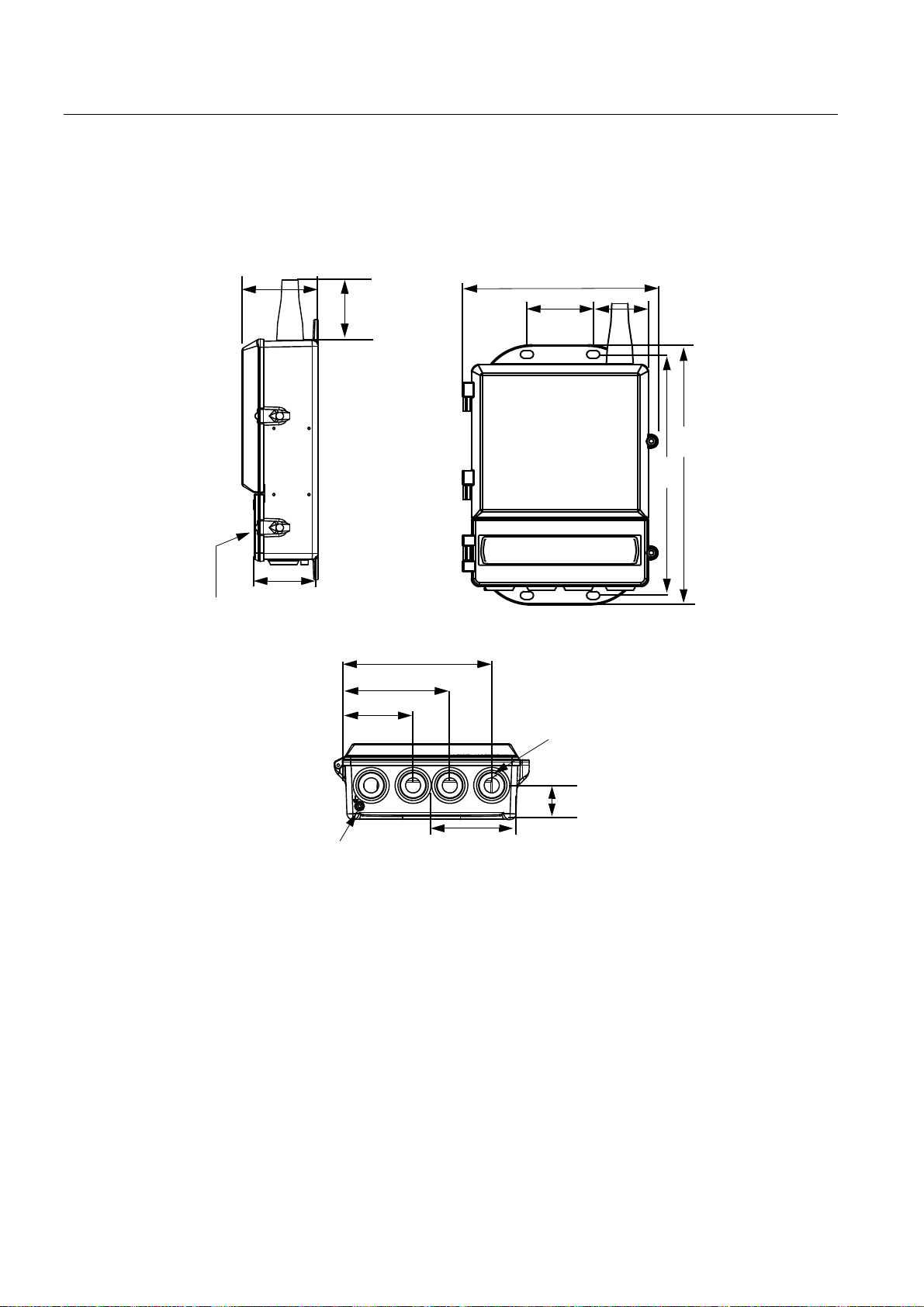

3.3 Maßbilder .....................................................................................................................................16
3.4 Anschluss.....................................................................................................................................18

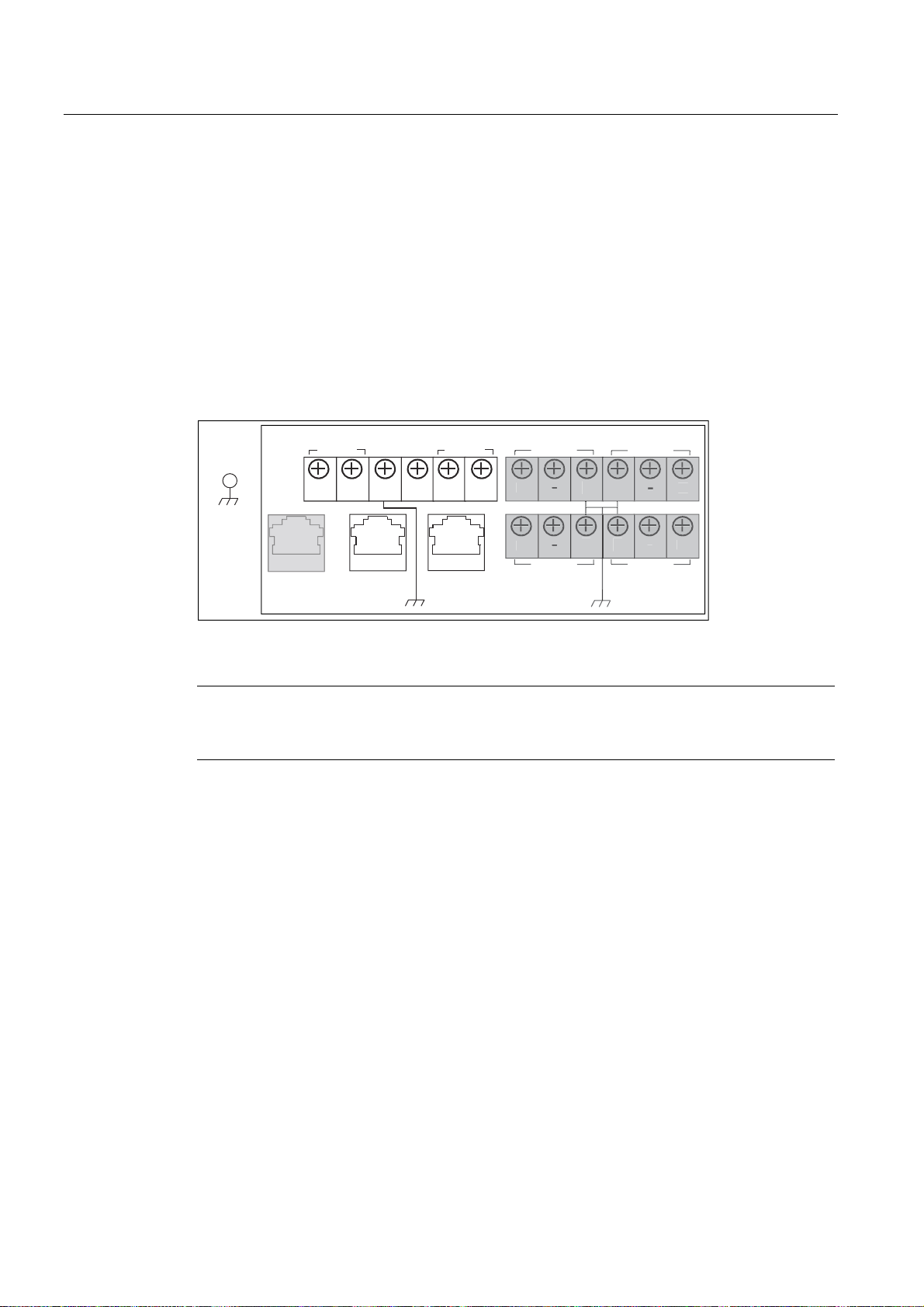

3.4.1 Anschließen des Link...................................................................................................................18
3.4.2 Anschluss an Ethernet .................................................................................................................19

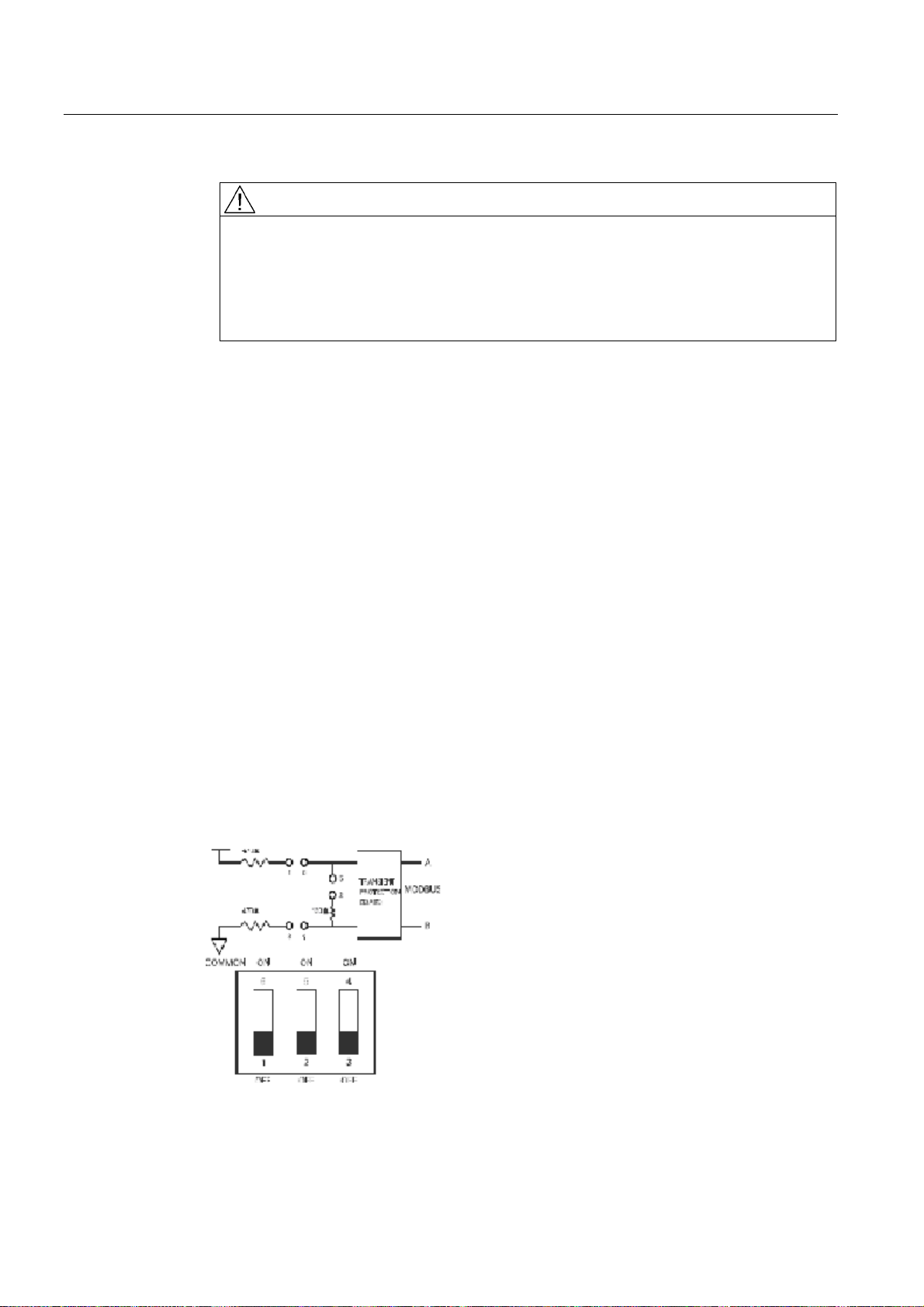

3.4.3 Anschluss Modbus RTU (RS485)................................................................................................20
3.4.4 Erdung des Link ...........................................................................................................................22
3.4.5 Verschluss nicht benötigter Anschlüsse ......................................................................................22
3.4.6 Anschluss einer externen Antenne ..............................................................................................23
4 Erstinbetriebnahme.................................................................................................................................. 25
4.1 Der Projektierungs-PC .................................................................................................................25
4.2 Vorgehensweise zur Inbetriebnahme ..........................................................................................26
4.2.1 Netzwerkadresse des PC anpassen............................................................................................26
4.2.2 Verbindung mit dem Link herstellen ............................................................................................27
4.2.3 Einstellen der IP-Adresse des Link..............................................................................................28
4.2.4 Security-Einstellungen .................................................................................................................29
4.2.5 Netzwerkdaten .............................................................................................................................29
4.2.6 Projektierung................................................................................................................................30
4.3 Inbetriebnahme und Betrieb redundanter Links...........................................................................31
5 Technische Daten.................................................................................................................................... 35
A Zulassungen............................................................................................................................................ 37
B Frequenzbereiche.................................................................................................................................... 43
Index........................................................................................................................................................ 45

Inhaltsverzeichnis
IE/WSN-PA Link
4 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD

IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 5
Einleitung 1
Gültigkeit dieser Betriebsanleitung
Diese Betriebsanleitung ist gültig für folgende Ausgabestände des IE/WSN-PA Link:
● Hardware-Erzeugnisstand 01
● Firmware-Version 4.4.15
Gerätevarianten
Das IE/WSN-PA Link ist in folgenden Gerätevarianten lieferbar:
Gerätevariante Bestellnummer
IE/WSN-PA Link mit integrierter Antenne 6GK1 411-6CA40-0AA0
IE/WSN-PA Link mit Redundanzfunktion und Anschluss für
externe Antenne *
6GK1 411-6CA40-0BA0
* Eine externe Antenne ist als Zubehör verfügbar, siehe Kapitel Zubehör für Gerätevariante
mit Anschluss für externe Antenne (Seite 9).
Verwendete Begriffe und Abkürzungen
● Link
In diesem Dokument wird die Bezeichnung "Link" stellvertretend für die vollständige
Produktbezeichnung "IE/WSN-PA Link" verwendet.
● Feldgerät
Der Begriff "Feldgerät" wird für einen WirelessHART-Sensor, einen WirelessHART-
Messumformer oder ein sonstiges WirelessHART-Feldgerät verwendet.
● WSN (Wireless sensor network)
WirelessHART-Netzwerk

Einleitung
IE/WSN-PA Link
6 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
Dokumentation des Link
Die Dokumentation des Link besteht aus folgenden Teilen:
● Betriebsanleitung
Sie liegt dem Produkt als PDF auf dem Datenträger bei.
Die Betriebsanleitung enthält die erforderlichen Informationen für Inbetriebsetzung,
Projektierung und Betrieb des IE/WSN-PA Link.
● Kompaktbetriebsanleitung
Sie liegt dem Produkt in gedruckter Form bei.
In der Kompaktbetriebsanleitung sind Montage und Anschluss des Link beschrieben.
Neu in dieser Ausgabe
● Neue Firmware-Version mit folgenden Funktionen:
– Verbesserter Zugriffsschutz durch konfigurierbare Passwörter
– Fernzugriff auf Aufzeichnung der Systemaktivität (SysLog)
– Fehlerbereinigung
● Redaktionelle Überarbeitung
Abgelöste Dokumentation
Das vorliegende Handbuch ersetzt die Handbuchausgabe 10/2011.
Aktuelle Handbuchausgabe und weitere Informationen im Internet
Die aktuelle Ausgabe dieses Handbuchs und weitere Informationen zu dem Produkt finden
Sie auch auf den Internet-Seiten des Siemens Automation Customer Support unter der
folgenden Beitrags-ID:
39971776 (http://support.automation.siemens.com/WW/view/de/39971776)
Wählen Sie dort unter "Beitragstyp" den gewünschten Informationstyp aus (z. B. "Aktuell",
"Handbücher", "FAQ", "Download" etc.).
Informationen in der Betriebsanleitung
Informationen zu den weiteren Funktionen und zur Projektierung des Geräts finden Sie in
der Betriebsanleitung, die Sie auf dem Datenträger befindet, der mit dem Produkt
ausgeliefert wird.

IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 7
Produktbeschreibung 2
2.1 Produktmerkmale
Das IE/WSN-PA Link ist ein Netzübergang zwischen WirelessHART-Netzwerken (WSN) und
drahtgebundenen Ethernet-Netzen.

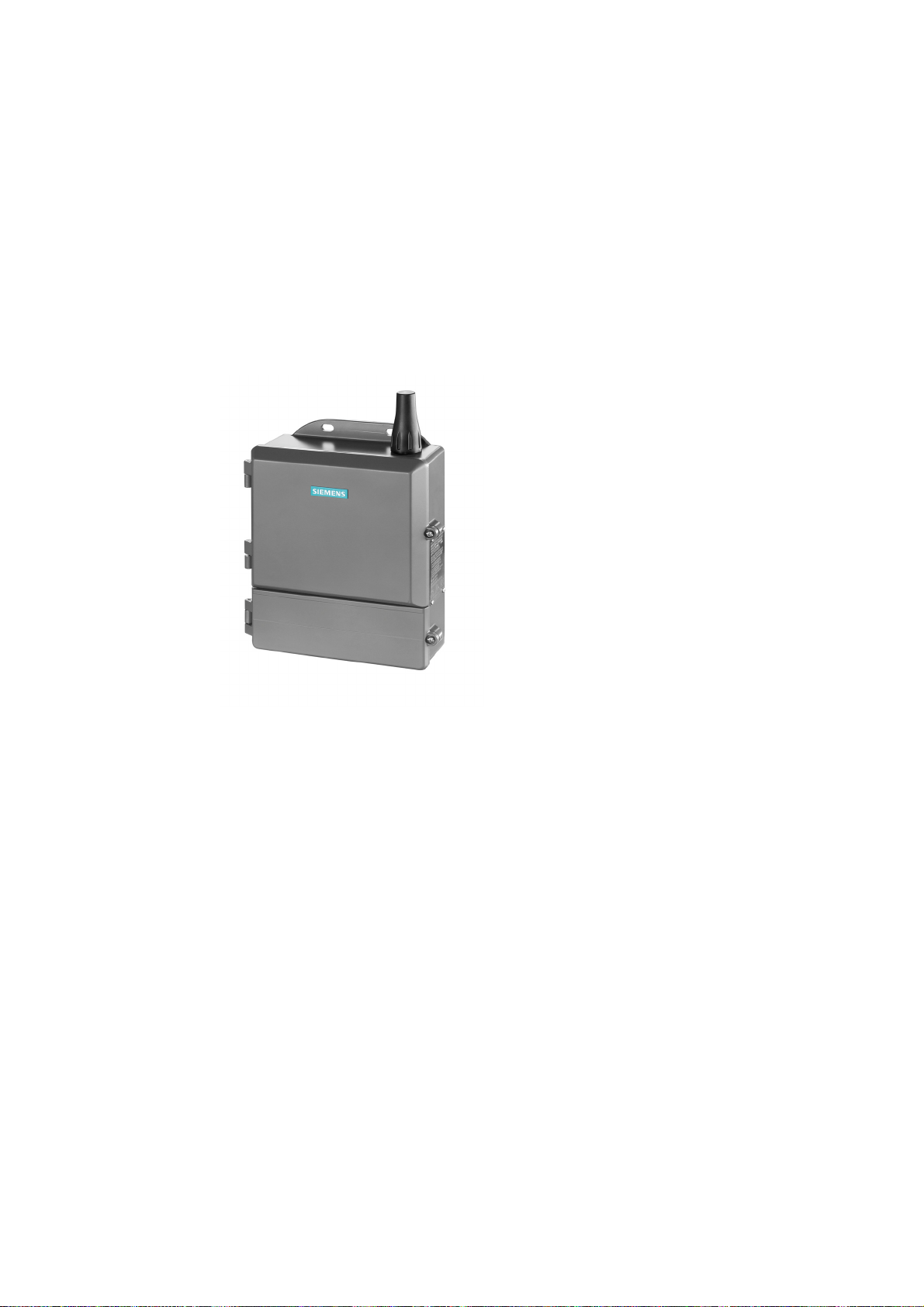

Bild 2-1 IE/WSN-PA Link (Gerätevariante mit integrierter Antenne)
Die wesentlichen Eigenschaften sind:
● WirelessHART-Kommunikation entsprechend HART V7
● Anbindung von WirelessHART-Geräten an Ethernet
● Beobachtung von WirelessHART-Geräten
● Konfiguration über Web-Dienste
Externe Versorgungsspannung
Das IE/WSN-PA Link besitzt Anschlussklemmen zur Einspeisung einer externen
Versorgungsspannung (DC 24 V; 500 mA).
Ethernet
Das IE/WSN-PA Link ist zum Betrieb in Ethernet-Netzwerken vorgesehen.
Eigenschaften:

Produktbeschreibung
2.2 Lieferumfang und Zubehör
IE/WSN-PA Link
8 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
● Anschlüsse sind für 10Base-T und 100Base-T ausgelegt (RJ45)
● Unterstützt werden die Datenübertragungsgeschwindigkeiten 10 und 100 Mbit/s in
Vollduplex/Halbduplex
● Autonegotiation
Die Verbindung des IE/WSN-PA Link mit dem LAN (Local Area Network) erfolgt über eine
der beiden RJ45-Buchsen (P1 / P2).
Modbus
Das IE/WSN-PA Link ist zum Betrieb in Modbus-Netzwerken geeignet.
Eigenschaften:
● Unterstützt Modbus RTU
● Unterstützt Modbus TCP
Redundanzfunktion
Für höhere Anforderungen an die Verfügbarkeit kann das Link redundant eingesetzt werden.
Die Redundanzfunktion steht ab Firmware-Version 4.3.17 für die Gerätevariante mit
Anschluss für eine externe Antenne zur Verfügung.
Für die Redundanz werden zwei Links über einen Switch an das gleiche Ethernet-Subnetz
angeschlossen. Die beiden Links werden über ein Ethernet-Kabel miteinander verbunden
(Management-Kopplung). Eines der beiden Links wird als aktives Gerät projektiert und führt
im Normalfall die Kommunikation zwischen Leitzentrale und WSN durch. Das zweite Link
dient als Standby-Gerät.
2.2 Lieferumfang und Zubehör
2.2.1 Lieferumfang
Umfang des Lieferpaketes
Folgende Teile gehören zum Lieferumfang des IE/WSN-PA Link:
● IE/WSN-PA Link
● Mastbefestigung, bestehend aus 2 Mastschellen (78 mm) und Schrauben
● Blindverschraubungen 1/2 Zoll NPT für unbenutzte Gehäuse-Kabeldurchführungen
● LAN-Kabel (1 Meter) zum Anschluss eines PC/Laptop
Gekreuztes Kabel zur direkten Verbindung ohne Hub oder Switch

Produktbeschreibung
2.2 Lieferumfang und Zubehör
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 9
● Kompaktbetriebsanleitung in Papierform
● CD mit wichtiger Dokumentation und Software:
– Betriebsanleitung des IE/WSN-PA Link (PDF)
– Kompaktbetriebsanleitung des IE/WSN-PA Link (PDF)
2.2.2 Zubehör zum Anschluss an Industrial Ethernet
Zubehör für das IE/WSN-PA Link
Für die Außenmontage der Ethernet-Verkabelung stehen geeignete Produkte zur Verfügung.
Die nachfolgenden Produkte gehören nicht zum Lieferumfang des IE/WSN-PA Link.
● Adapterkabel M12 female NPT 1/2" auf RJ45-Buchse, Länge 11 cm
Harting Electronics GmbH & Co KG
Bestell-Nr. 21 03 683 6420
Informationen zu Bestellmöglichkeiten finden Sie unter folgender Internet-Adresse:
(www.harting.com) → "contact" → "adresse"
● Ethernetkabel SIMATIC NET IE FC Standard Cable GP 2x2
Bestell-Nr. 6XV1 840-2AH10
Das Kabel ist nicht für Erdverlegung geeignet.
● Feldkonfektionierbarer M12-Stecker IE FC M12 Plug PRO
Bestell-Nr. 6GK1 901-0DB20-6AA0
2.2.3 Zubehör für Gerätevariante mit Anschluss für externe Antenne
Optionales Zubehör
Hinweis
Mindestdämpfung von 4dB erforderlich
Bei Verwendung der Antenne ANT792-6MN (Antennengewinn 6 dBi) muss das
Antennenkabel eine Dämpfung von mindestens 4 dB besitzen. Dies wird durch das
Antennenkabel 6XV1 875-5AN10 (Länge 10 m) erreicht.
Bei Verwendung des Antennenkabels 6XV1 875-5AN10 (Länge 1 m) muss ein zusätzliches
Dämpfungsglied von mindestens 4 dB in die Leitung eingesetzt werden.
Die folgenden Zubehörteile für die Gerätevariante 6GK1 411-6CA40-0BA0 gehören nicht
zum Lieferumfang des IE/WSN-PA Link:

Produktbeschreibung
2.2 Lieferumfang und Zubehör
IE/WSN-PA Link
10 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
● Externe Antenne ANT792-6MN
Bestell-Nr. 6GK5 792-6MN00-0AA6
● Blitzschutzelement LP798-1N
Bestell-Nr. 6GK5 798-2LP00-2AA6
● Antennenkabel (10 m) N-Connect Male/Male Flexible Connection Cable
Bestell-Nr. 6XV1 875-5AN10
● Antennenkabel (1 m) N-Connect Male/Male Flexible Connection Cable
Bestell-Nr. 6XV1 875-5AH10
● 2,4 GHz Kupplungsstück IWLAN RCoax N-Connect Male/Male Coupler
Bestell-Nr. 6GK5 798-0CP00-1AA0

IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 11
Montage und Anschluss 3
3.1 Wichtige Hinweise zum Geräteeinsatz
Sicherheitshinweise für den Geräteeinsatz
Die folgenden Sicherheitshinweise sind für Aufstellung und Betrieb des Gerätes und alle
damit zusammenhängenden Arbeiten wie Montage, Anschließen, Geräteaustausch oder
Öffnen des Gerätes zu beachten.
Generelle Hinweise
WARNUNG
Öffnen des Gerätes
Öffnen Sie das Gerät nicht bei eingeschalteter Versorgungsspannung.
Generelle Hinweise für den Einsatz im Ex-Bereich
WARNUNG
Explosionsgefahr beim Anschließen oder Abklemmen des Geräts
In einer leicht entzündlichen oder brennbaren Umgebung dürfen keine Leitungen an das
Gerät angeschlossen oder vom Gerät getrennt werden.
WARNUNG
Explosionsgefahr beim Austausch von Komponenten
Der Austausch von Komponenten kann die Eignung für Class I, Division 2 oder Zone 2
beeinträchtigen.

Montage und Anschluss
3.1 Wichtige Hinweise zum Geräteeinsatz
IE/WSN-PA Link
12 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
Hinweise für den Einsatz im Ex-Bereich gemäß ATEX
WARNUNG
Geeignete Kabel für Temperaturen über 50 °C
Wenn das Gerät bei Umgebungstemperaturen von 50 °C bis 60 °C betrieben wird, dann
müssen Sie Kabel mit einer zulässigen Betriebstemperatur von mindestens 85 °C
verwenden.
Elektrostatisch gefährdete Bauelemente
ACHTUNG
Beachten Sie beim Einbau des IE/WSN-PA Link die Maßnahmen gegen elektrostatische
Aufladung. Beachten Sie bei geöffnetem Gehäuse die EGB-Richtlinien.
(EGB – Elektrostatisch gefährdete Bauelemente).
Externe Spannungsversorgung
Das IE/WSN-PA Link besitzt Anschlussklemmen zum Anschluss der externen
Versorgungsspannung (DC 24 V).
WARNUNG
Nehmen Sie nur unbeschädigte Teile in Betrieb!
Hinweise zum Blitzschutz
WARNUNG
Lebensgefahr durch Blitzschlag
Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden.
Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit
eines Blitzschutz-Potenzialausgleichs gegeben ist.
Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen
der Normen VDE 0182 bzw. IEC 62305.
Ein geeignetes Blitzschutzelement ist im Zubehörprogramm von SIMATIC NET Industrial
WLAN verfügbar:

Montage und Anschluss
3.2 Montage
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 13
Blitzschutzelement LP798-1N (Bestell-Nr. 6GK5 798-2LP00-2AA6)
ACHTUNG
Der Einbau des genannten Blitzschutzelements zwischen der Antenne und dem IE/WSN-
PA Link stellt noch keinen ausreichenden Schutz gegen Blitzeinschlag dar. Das
Blitzschutzelement LP798-1N ist nur im Rahmen eines umfassenden Blitzschutzkonzepts
funktionsfähig. Wenden Sie sich an einen qualifizierten Fachbetrieb, wenn Sie dazu Fragen
haben.
3.2 Montage
3.2.1 Installation des Geräts
Mastbefestigung
Der optimale Installationsort des IE/WSN-PA Link mit integrierter Antenne ist an einem Mast,
ca. 1,50 m über der Oberkante einer Gebäudeaußenwand.
Bauseits wird ein geeignetes 2 Zoll-Montagerohr benötigt. Zwei 78 mm Mastschellen sind im
Lieferumfang enthalten.
Montieren Sie das IE/WSN-PA Link wie folgt:
1. Führen Sie eine Mastschelle um das Montagerohr und befestigen Sie das Link mit seinen
oberen Montagebohrungen an der Schelle.
2. Führen Sie eine Mastschelle um das Montagerohr und befestigen Sie das Link mit seinen
unteren Montagebohrungen an der Schelle.

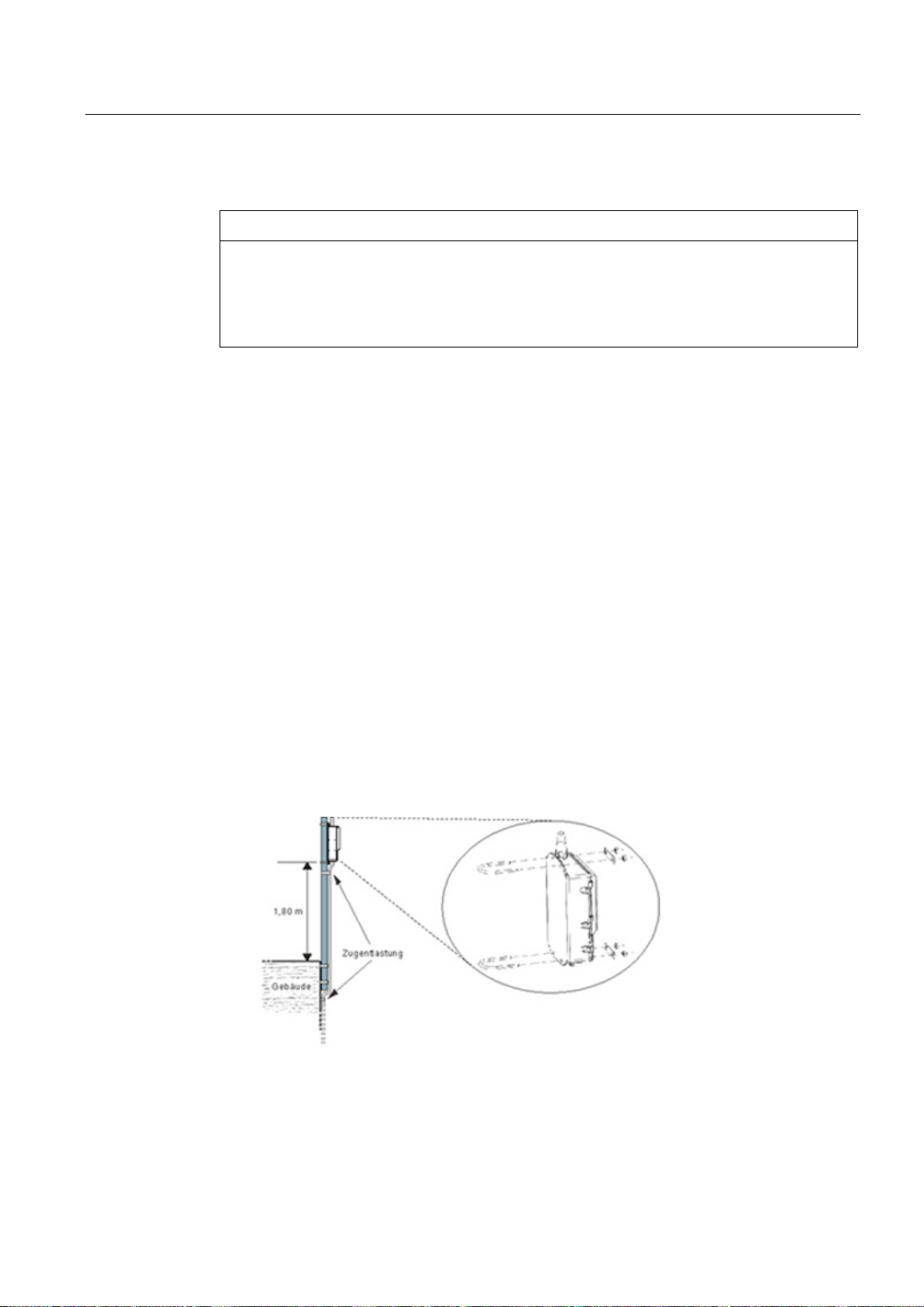

Bild 3-1 Montage des Links

Montage und Anschluss
3.2 Montage
IE/WSN-PA Link
14 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
Hinweis
Hinweise zu Befestigung
Verwenden Sie Kabelschutzrohre je nach Bedarf.
Achten Sie auf eine geeignete Zugentlastung der Anschlusskabel.
Empfehlung: Verlegen Sie, falls Sie ein Kabelschutzrohr verwenden, gleich auch die
Ethernetverbindung von Port P2 zu einem geeigneten Standort im Inneren des
Gebäudes. Zukünftige Konfigurationsänderungen werden dadurch vereinfacht.
Wandbefestigung
Die Wandbefestigung erfolgt über die vier Bohrungen auf der Rückseite des Link-Gehäuses
(analog zu den Mastschellen bei der Mastbefestigung). Entnehmen Sie die Lage der
Bohrungen für die Wandmontage des Link den Abbildungen in diesem Kapitel. Befestigen
Sie das Link mit 4 Schrauben an der Wand. Die Schrauben sind nicht im Lieferumfang
enthalten. Art und Länge der Schrauben hängen von der Beschaffenheit der Wand ab.
Position der externen Antenne (Gerätevariante 6GK1 411-6CA40-0BA0)
Befestigen Sie die externe Antenne senkrecht und mit einem Abstand von ca. 1,50 m zu
Gebäuden oder größeren Gegenständen, um eine optimale Kommunikation zu den
Feldgeräten zu ermöglichen.
3.2.2 Antenneninstallation bei Redundanz
Installation von zwei redundanten Links
Achten Sie bei der Installation von zwei redundanten Links auf folgende Abstände der
externen Antennen der beiden redundanten Geräte:
● Vertikal
Vertikal müssen die beiden Antennen auf gleicher Höhe montiert werden.
● Horizontal
Der zulässige horizontale Abstand zwischen den beiden Antennen beträgt 1 bis 3 m.

Montage und Anschluss
3.2 Montage
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 15
3.2.3 Batterie: Austausch und Entsorgung
WARNUNG
Explosionsgefahr und Gefahr von Schadstofffreisetzung!
Werfen Sie Batterien nicht ins Feuer, löten Sie nicht am Zellenkörper, öffnen Sie keine
Batterien, schließen Sie Batterien nicht kurz, verpolen Sie Batterien nicht, erwärmen Sie
Batterien nicht über 100 °C.
Schützen Sie Batterien vor direkter Sonneneinstrahlung, Feuchtigkeit und Betauung.
Entsorgen Sie Batterien vorschriftsmäßig.
Pufferbatterie austauschen
Das Gerät enthält eine Lithium-Batterie. Die Batterie muss bei Betrieb des Geräts
entsprechend den zulässigen Umgebungsbedingungen (siehe technische Daten) nicht
ausgetauscht werden.
Wenn die Batterie doch getauscht werden soll, dann lassen Sie die Batterie nur vom Repair
Center auswechseln. Bei Fragen wenden Sie sich bitte an Ihre Service-Stelle oder Ihren
Vertriebspartner.
Entsorgung
Batterien und Akkus sind recycelbar. Ihre Bestandteile können als Rohstoffe für neue
Batterien oder andere Produkte genutzt werden. Voraussetzung für ein effektives
Recyclingverfahren ist die möglichst sortenreine Sammlung verbrauchter Batterien und
Akkus.
Hinweis
Bestimmungen zur Entsorgung von Batterien und Akkus
Beachten Sie die örtlichen Bestimmungen zur Entsorgung von Batterien und Akkus.

Montage und Anschluss
3.3 Maßbilder
IE/WSN-PA Link
16 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
3.3 Maßbilder
Bohrbild
8QWHUH
$
EGHFNXQJI¾U
=XJDQJ]XGHQ
HOHNWULVFKHQ
$
QVFKO¾VVHQ
HQWIHUQHQ
=ROO137
*HZLQGHDQVFKOXVV
6W¾FN
(UGXQJVNOHPPH











PP

Bild 3-2 Bohrbild (Maße in mm)

Montage und Anschluss
3.3 Maßbilder
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 17
Antenne und Blitzschutzelement
$QWHQQH
$1701
*.01$$
$QWHQQHQNDEHOP
;9$1
%OLW]VFKXW]HOHPHQW
/31
*./3$$
$QWHQQHQNDEHOP
;9$+
%OLW]VFKXW]HOHPHQW
/31
*./3$$
$QWHQQH
$1701
*.01$$
$QWHQQHQNDEHOP
;9$1
+).XSSOXQJ
*.&3$$
Bild 3-3 Montage von Antenne und Blitzschutzelement an das Link

Montage und Anschluss
3.4 Anschluss
IE/WSN-PA Link
18 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
3.4 Anschluss
3.4.1 Anschließen des Link
Verdrahten des Geräts
Die Verdrahtung des Geräts erfolgt im Klemmenblock. Der Klemmenblock ist zugänglich
nach Öffnen der Anschlussbox (untere Abdeckung des Gehäuses). Das Schild für den
Klemmenblock befindet sich auf der Innenseite der Abdeckung der Anschlussbox.
+
+
+
+
+
-
-
-
-
-
S
S
S
S
24 V DC
S
POE P2 P1 P
O
E
BA
DC 24 V
Eingang
nicht
verwendet
Erde
(Gehäuse)
Serieller
Modbus
(sekundär) (primär)(nicht
verwendet)
nicht
verwendet
nicht
verwendet
nicht
verwendet
Erde
(intern)
Bild 3-4 Elektrische Anschlüsse des IE/WSN-PA Link
Hinweis
Verwenden Sie am Link keinesfalls den abgedeckten Anschluss "POE", dies kann zu
Schäden am PC/Laptop führen.
Gehen Sie beim Anschluss des IE/WSN-PA Link wie folgt vor:
1. Erden Sie das IE/WSN-PA Link (siehe Kapitel "Erdung des Link (Seite 22)")
2. Schließen Sie das Ethernet-LAN an die primäre Ethernet-Anschlussbuchse P1 des Link
über ein gekreuztes Ethernet-Kabel an (siehe Kapitel "Anschluss an Ethernet (Seite 19)").
Schließen Sie ggf. ein zweites gekreuztes Ethernet-Kabel an den Anschluss P2 des Link
an, wie zuvor beschrieben.
3. Schließen Sie ggf. den Modbus an den Anschluss "Serieller Modbus" des IE/WSN-PA
Link an (siehe Kapitel "Anschluss Modbus RTU (RS485) (Seite 20)").
4. Schließen Sie die Versorgungsspannung am Anschluss "DC 24 V" an (siehe Abbildung
oben).
Auswahl der Kabeldurchführungen des Gehäuses
● Nutzen Sie die beiden äußeren Kabeldurchführungen für die Ethernet-Anschlüsse.
● Nutzen Sie eine der beiden mittleren Kabeldurchführungen für den Anschluss der
Spannungsversorgung.

Montage und Anschluss
3.4 Anschluss
IE/WSN-PA Link
Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD 19
Generell kann der Anschluss mittels ½ Zoll NPT PG-Verschraubungen erfolgen (nicht im
Lieferumfang enthalten).
Anschließen redundanter Links
Die Beschreibung der Kopplung von redundanten Links finden Sie im Kapitel
Inbetriebnahme und Betrieb redundanter Links (Seite 31).
3.4.2 Anschluss an Ethernet
Anschließen des Link
Das IE/WSN-PA Link verfügt über zwei RJ45-Anschlussbuchsen, die als 10/100Base-
TEthernet- Schnittstellen fungieren. Bei der Installation können Sie das IE/WSN-PA Link mit
einem vorhandenen Ethernet-Switch oder Router verbinden.
Der zweite Ethernet-Port (P2) am Klemmenblock des IE/WSN-PA Link ist ein werkseits
vorkonfigurierter zusätzlicher Ethernet-Port.
Die Verbindung zwischen Anschlussbuchse P1/P2 und Ethernet-Netzwerk oder
Projektierungs-PC muss mit einem gekreuztem Kabel erfolgen. Für die Installation des
Ethernet-Kabels gibt es folgende Alternativen:
● Verlegung der Ethernet-Leitung in Schutzrohren
Die Durchführungen an der Unterseite des Gehäuses besitzen 1/2" NPT-Gewinde,
welche zum Anschrauben von Wellrohr geeignet sind.
Verbinden Sie das Gehäuse mittels eines geeigneten Wellrohrs mit dem
Rohrleitungssystem für die Kabelaufnahme und ziehen Sie die Ethernet-Leitungen in das
Rohrsystem ein.
● Verwendung eines Ethernet-Kabels für Außeninstallation
Für die Außenmontage empfohlene Produkte finden Sie in Kapitel "Produktbeschreibung
(Seite 7)". Beachten Sie, dass das dort angegebene Ethernet-Kabel nicht für
Erdverlegung geeignet ist.
Schrauben Sie das Adapterkabel M12 female NPT 1/2" / RJ45-Buchse der Fa. Harting
(siehe Kapitel "Produktbeschreibung (Seite 7)") in die geeignete äußere
Kabeldurchführung an der Unterseite des Gehäuses und stecken Sie den RJ45-Stecker
in die Ethernet-Buchse. Beachten Sie, dass sich das Adapterkabel nicht ganz eindrehen
lässt, da die NPT-Gewinde des Gehäuses konisch sind. Verwenden Sie hierzu
Dichtungsmaterial, um eine bessere Abdichtung der Verschraubung zu erzielen.
Verbinden Sie den M12-Stecker mit der Ethernet-Leitung und schrauben Sie den M12-
Stecker anschließend in die M12-Buchse das Harting Adapterkabel.

Montage und Anschluss
3.4 Anschluss
IE/WSN-PA Link
20 Kompaktbetriebsanleitung, 12/2012, A5E02509264-AD
WARNUNG
Beachten Sie, dass durch die Verwendung des Adapterkabels der Ex-Schutz
beeinträchtigt wird und der Einsatz in den in Kapitel 6 angegebenen Ex-Zonen nicht
mehr zulässig ist. Wenn Sie zum Ethernet-Anschluss das Harting Adapterkabel
verwenden, dann entfallen die Voraussetzungen für die EX-Zulassung. Wenn Sie in
diesem Fall das Gerät in einer für die EX-Richtlinie relevanten Anwendung einsetzen
wollen, dann ist eine Abnahme durch Ihre zuständige Zulassungsstelle erforderlich.
Das Harting Adapterkabels hat einen Temperaturbereich von - 25 °C bis + 70 °C.
3.4.3 Anschluss Modbus RTU (RS485)
Schließen Sie den Modbus an den Anschluss "Serieller Modbus" des IE/WSN-PA Link an
(siehe Abbildung aus Kapitel "Anschließen des Link (Seite 18)").
Modbus RTU
Bei der Installation einer seriellen Modbus-Verbindung muss die Verkabelung vom IE/WSN-
PA Link zu der Modbus-SPS oder dem dezentralen Modbus-Leitsystem erfolgen.
Die Modbus-Anschlüsse befinden sich oberhalb der Mitte des Klemmenblocks neben dem
Anschluss für die Spannungsversorgung. Bei der Modbus-Schnittstelle ist die korrekte
Polung der Anschlüsse erforderlich. Verbinden Sie den Minuspol mit dem ganz rechts
liegenden Modbus-Anschluss (B) und den Pluspol mit dem mittleren Modbus-Anschluss (A).
Der Anschluss "S" daneben ist für den Kabelschirm (falls erforderlich) vorgesehen.
Einrichtung des Modbus-Abschlusses
Modbus-RTU wird auf einer physikalischen RS485-Schicht übertragen. Mit drei Dip-
Schaltern lässt sich ein Netzwerk-Abschlusswiderstand für die RS485-Schaltung herstellen.
Die Schalter befinden sich im Inneren des Elektronikgehäuses auf der RS485-
Kommunikationsplatine im mittleren oberen Teil des Gehäuses.
Bild 3-5 Dip-Schalter auf der Modbus-Platine
