Siemens 7XT34 Series Manual

7XT3400-0*A00/DD
Copyright Siemens AG 2009
Manual / Руководство Order No / Номер заказа: C53000-B119U-C130-1
Di
rect
i
ons
f
or use
E
ng
li
s
h
: page
3
7XT34
Р
уководство по эксплуатации
Р
усский : страница
13
7XT34

English / Русский 7XT3400-0*A00/DD
2C53000-B119U-C130-1

7XT3400-0*A00/DD English
C53000-B119U-C130-1 3
Contents
Statement of Conformity ................................................................................................... 4
Notes and Warnings .......................................................................................................... 4
Unpacking and Re-packing ............................................................................................... 6
Storage and Transport ...................................................................................................... 6
Installation Hints ................................................................................................................ 7
Dimensions ....................................................................................................................... 9
Limit values ..................................................................................................................... 11
General Diagram ............................................................................................................. 12

English 7XT3400-0*A00/DD
4C53000-B119U-C130-1
Statement of Conformity
This product complies with the directive of the Council of the European Communities on the
approximation of the laws of the member states relating to electromagnetic compatibility
(EMC Council Directive 2004/108/EC) and concerning electrical equipment for use within
specified voltage limits (Low-voltage Directive 2006/95/EC).
This conformity has been proved by tests performed according to the Council Directive in
agreement with the generic standards EN 61000-6-2 and EN 61000-6-4 (for EMC directive)
and with the standards EN 60255-6 (for low-voltage directive) by Siemens AG.
The device is designed and manufactured for application in industrial environment.
The product conforms with the international standards of IEC 60255 and the German
standards VDE 0435.
Notes and Warnings
The warnings and notes contained in this booklet serve for your own safety and for an
appropriate lifetime of the device. Please observe them!
The following terms are used:
DANGER
indicates that death, severe personal injury or substantial property
damage will result if proper precautions are not taken.
Warning
indicates that death, severe personal injury or substantial property
damage can result if proper precautions are not taken.
Caution
indicates that minor personal injury or property damage can result if
proper precautions are not taken. This is especially valid for damage on
or in the device itself and consequential damage thereof.

7XT3400-0*A00/DD English
C53000-B119U-C130-1 5
QUALIFIED PERSONNEL
For the purpose of this quick reference and product labels, a qualified person is one who is
familiar with the installation, construction and operation of the equipment and the hazards
involved. In addition, he has the following qualifications:
Is trained and authorized to energize, de-energize, clear, ground and tag circuits and
equipment in accordance with established safety practices.
Is trained in the proper care and use of protective equipment in accordance with
established safety practices.
Is trained in rendering first aid.
Note
indicates information about the device or respective part of this booklet
which is essential to highlight.
Warning!
Hazardous voltages are present in this electrical equipment during
operation. Non-observance of the safety rules can result in severe
personal injury or property damage.
Only qualified personnel shall work on and around this equipment after
becoming thoroughly familiar with all warnings and safety notices of this
booklet as well as with the applicable safety regulations.
The successful and safe operation of this device is dependent on proper
transport and storage, proper handling, installation, operation, and
maintenance by qualified personnel under observance of all warnings
and hints contained in this booklet.
In particular the general erection and safety regulations (e.g. IEC, EN,
DIN, VDE, or other national and international standards) regarding the
correct use of hoisting gear must be observed. Non-observance can
result in death, personal injury or substantial property damage.

English 7XT3400-0*A00/DD
6C53000-B119U-C130-1
Unpacking and Re-packing
When dispatched from the factory, the equipment is packed in accordance with the
guidelines laid down in IEC 60255-21 which specify the impact resistance of packaging.
This packing shall be removed with care, without force and without the use of inappropriate
tools. The equipment should be visually checked to ensure that there are no external traces
of damage.
Please observe absolutely all notes and hints which may be enclosed in the packaging.
Before initial energization with supply voltage, or after storage, the device shall be situated
in the operating area for at least two hours in order to ensure temperature equalization and
to avoid humidity influences and condensation.
For further transport, the transport packing can be re-used when applied in the same way.
The storage packing of the individual relays is not suited for transport. If alternative packing
is used, this must also provide the same degree of protection against mechanical shock and
vibration as laid down in IEC 60255-21-1 class 2 and IEC 60255-21-2 class 1.
Storage and Transport
The device should be stored in dry and clean rooms. The limit temperature range for storage
of the relays or associated spare parts is -25 °C to +55 °C, corresponding to -13 °F to 131 °F.
The relative humidity must be within limits such that neither condensation nor ice forms.

7XT3400-0*A00/DD English
C53000-B119U-C130-1 7
Installation Hints
Connect the relay solidly with low impedance to the protective earth continuity system of the
switch gear!
Make connections via the screwed or snap-in terminals. Observe labelling of the individual
terminals to ensure correct location; observe the max. permissible conductor cross-sections
and bending radius.
The screw-type terminals can be used without wire end ferrules. Pin-end connectors
generally must not be used.
The use of the screwed terminals is recommended; snap-in connection requires special
tools and must not be used for field wiring unless proper strain relief is ensured.
The terminals of the flush mounting case are 4-pole voltage connector modules.
The terminal screws are tightened at delivery, and must be loosened before inserting any
wire.

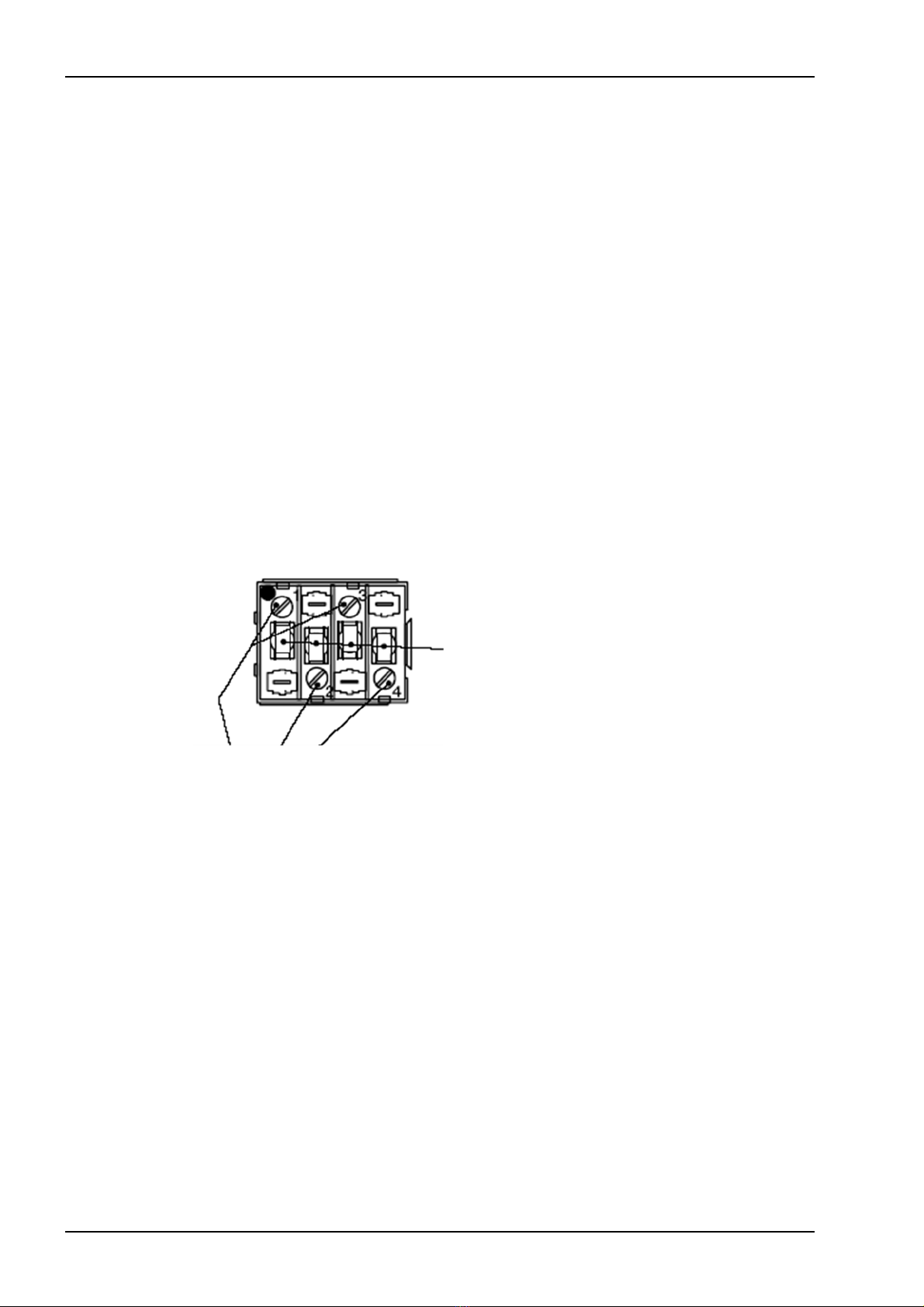

Figure 1 Connection of the voltage module
Terminal cells for
screwed connection
Terminal screws

English 7XT3400-0*A00/DD
8C53000-B119U-C130-1
Connection data of voltage modules:
Maximum wire cross-section: 1.5 mm2(AWG 15); with or without wire end ferrules
Wire strip length without wire end ferrules: 10 to 12 mm
Sleeves length (wire range) of wire end ferrules: min. 10 mm
(e.g. DIN 46 228-E1,5-10).
After attachment, the wire end ferrules must comply with the geometry for terminal cells
according to EN 60 947-7, class A1.
Select the corresponding wire end ferrules and attachment tools.
max. torque: 0.8 Nm (7 in-lb)
screw driver width: 3.5 mm

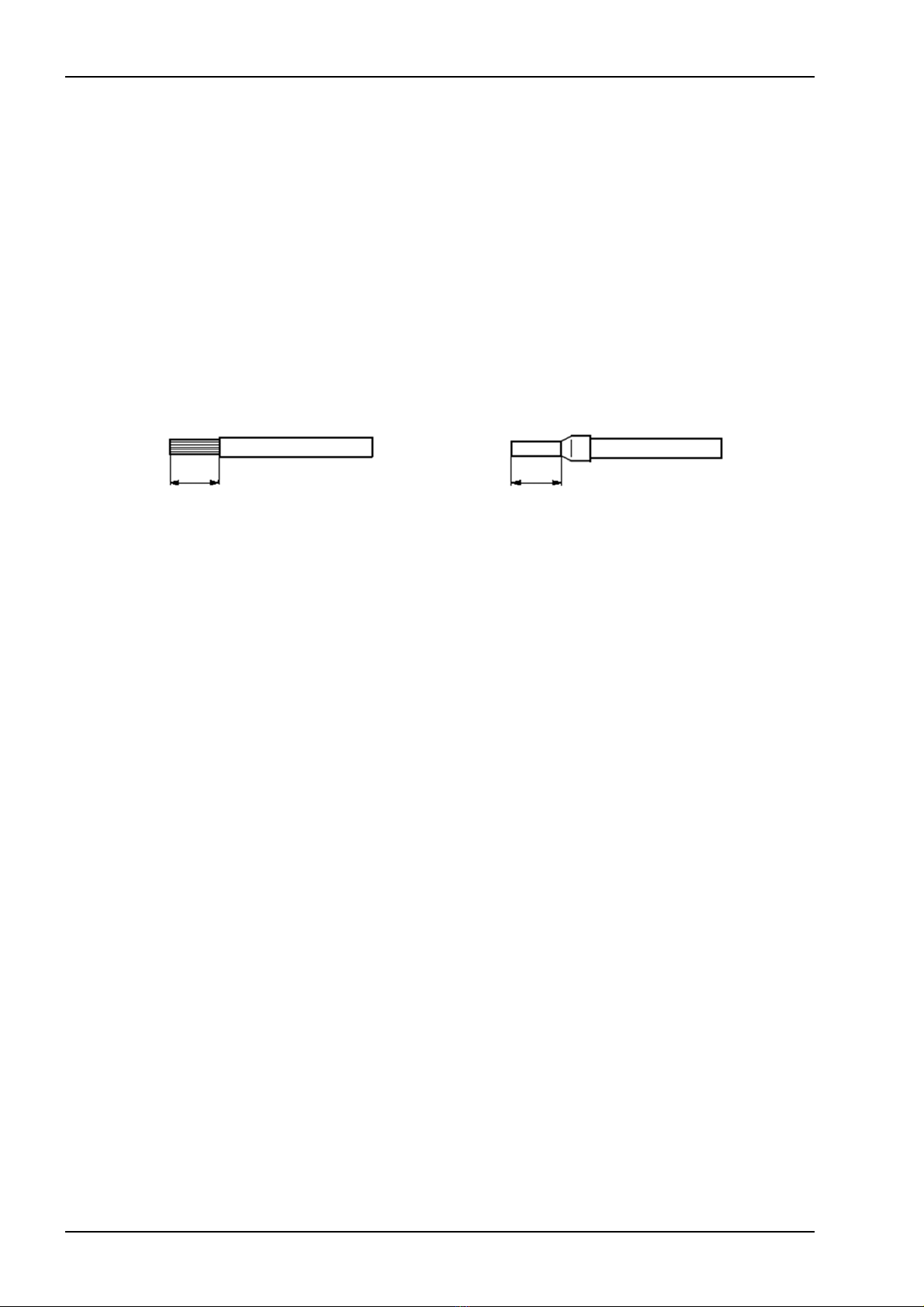

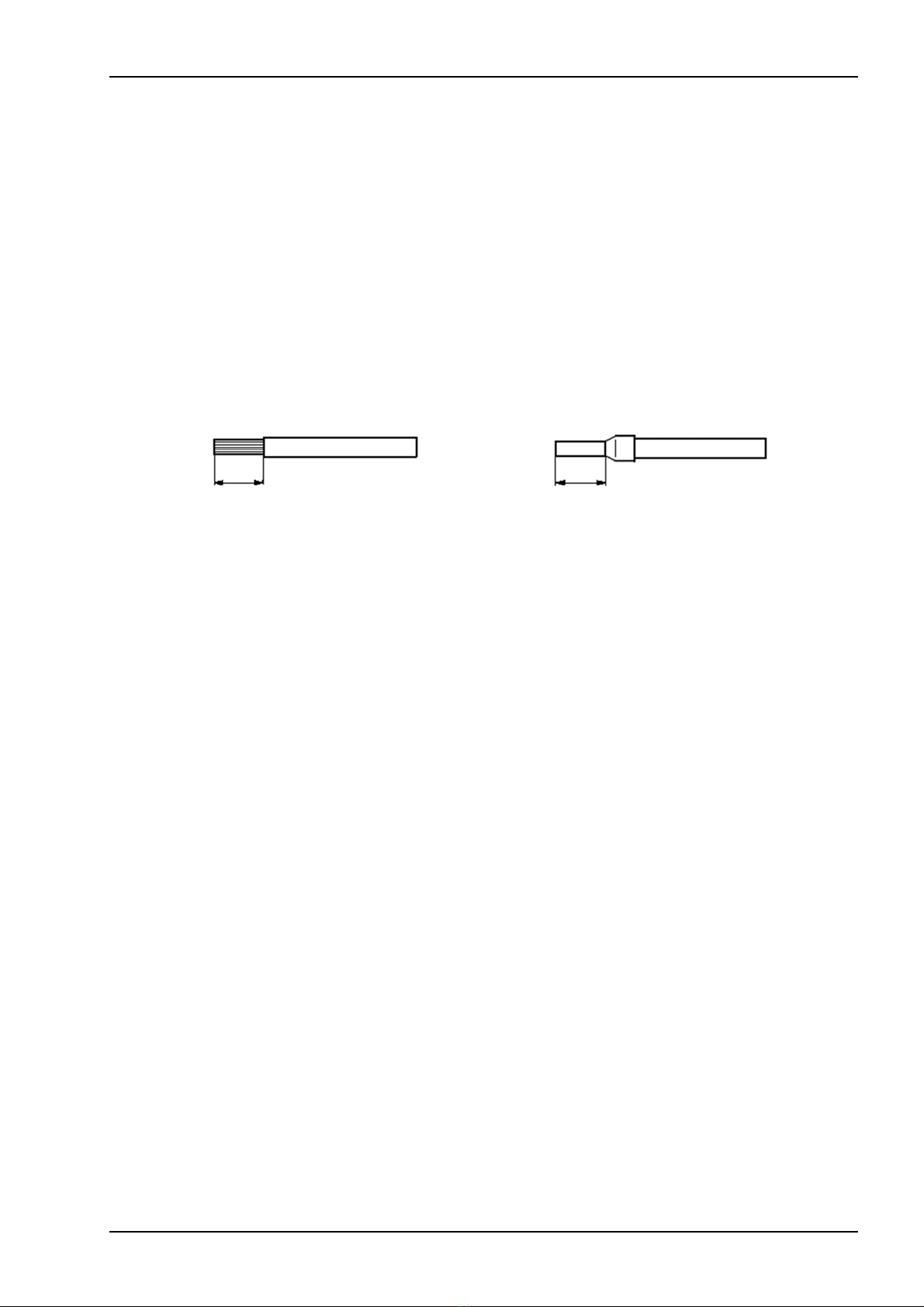

Figure 2 Connection data of voltage modules
Insert the stripped wire into the terminal cell until stop and tighten the screw.
10 to 12 mm min. 10 mm

7XT3400-0*A00/DD English
C53000-B119U-C130-1 9
Dimensions

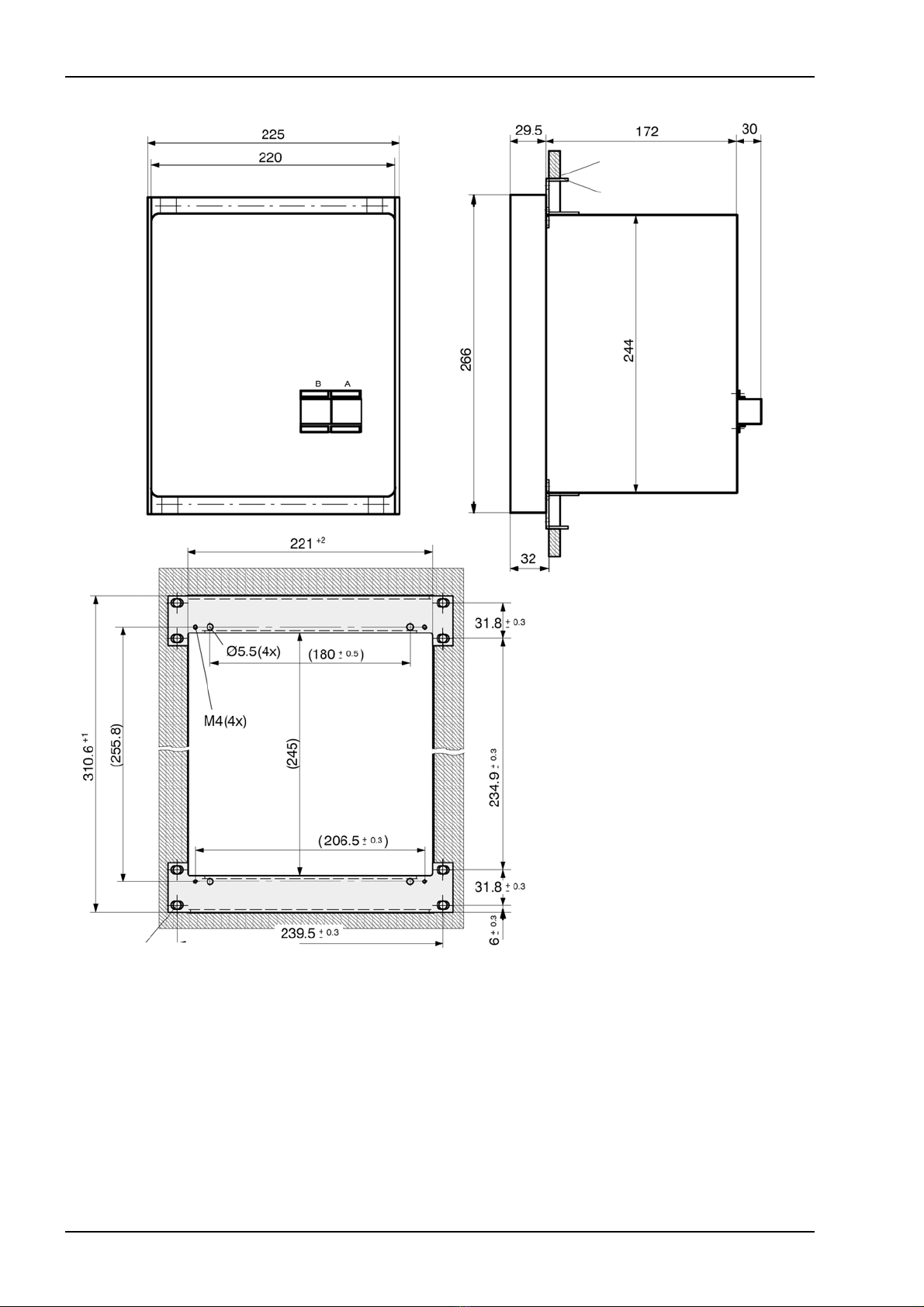

Figure 3 7XT34 Housing for panel surface mounting 7XP20 40-1
Side view
Dimensions in mm
Set square *)
Distance piece*)
Top view
2 set squares C73165- A63-C201-1 and 4
distance pieces C73165-A63-C203-1 are nec-
essary for panel surface mounting.
Fix the set squares to the mounting rails of the
device, using 8 standard screws size M4.
Fit threaded holes, sleeves, or bolts size M6
into the panel, according to the above draw-
ing.
Fasten the device with the fixed set squares to
the panel and ensure correct distance by
means of the distance pieces.
When using fixed bolts: Fit the distance pieces
onto the bolts and fasten the device by means
of female screws.
*)

English 7XT3400-0*A00/DD
10 C53000-B119U-C130-1

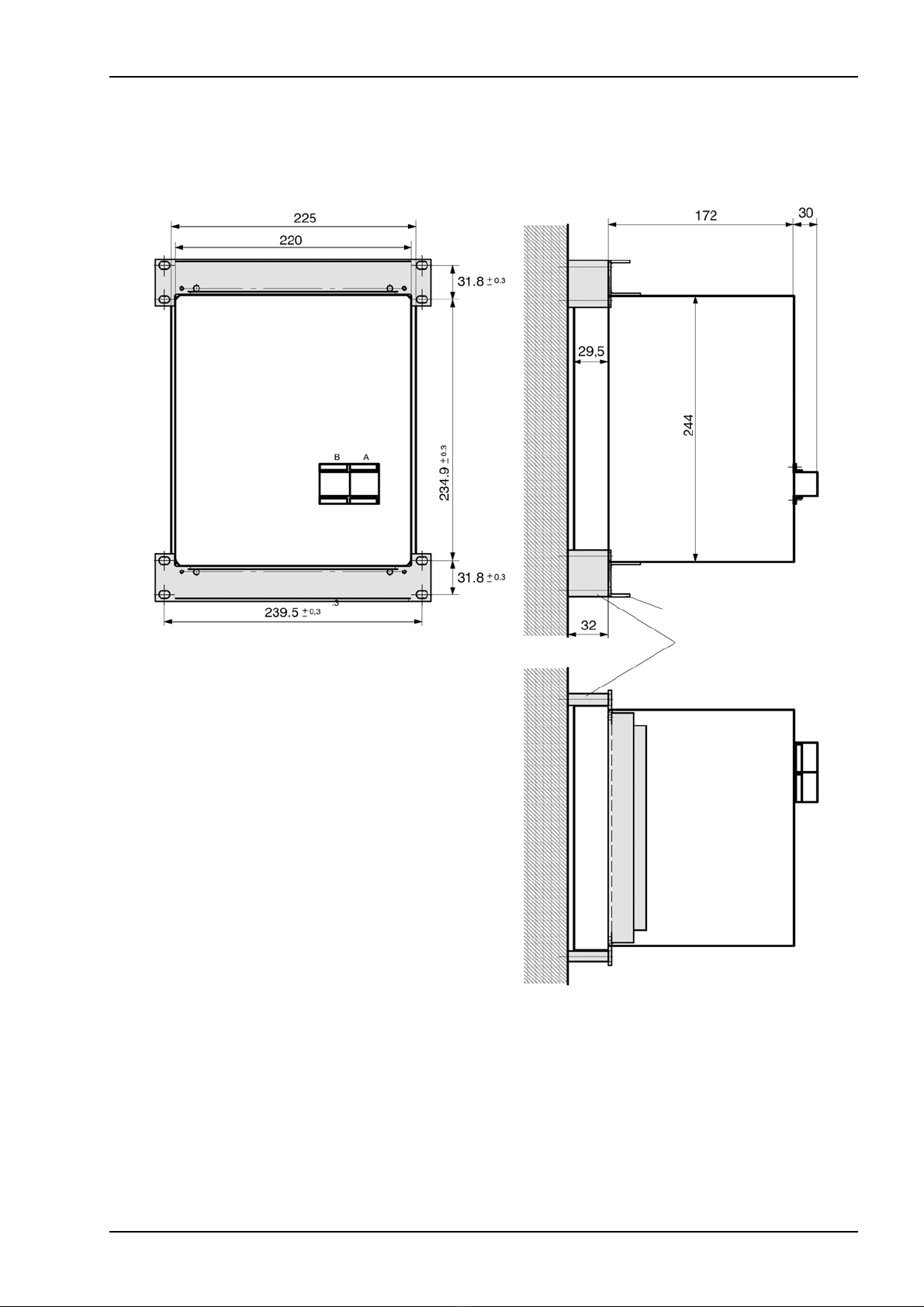

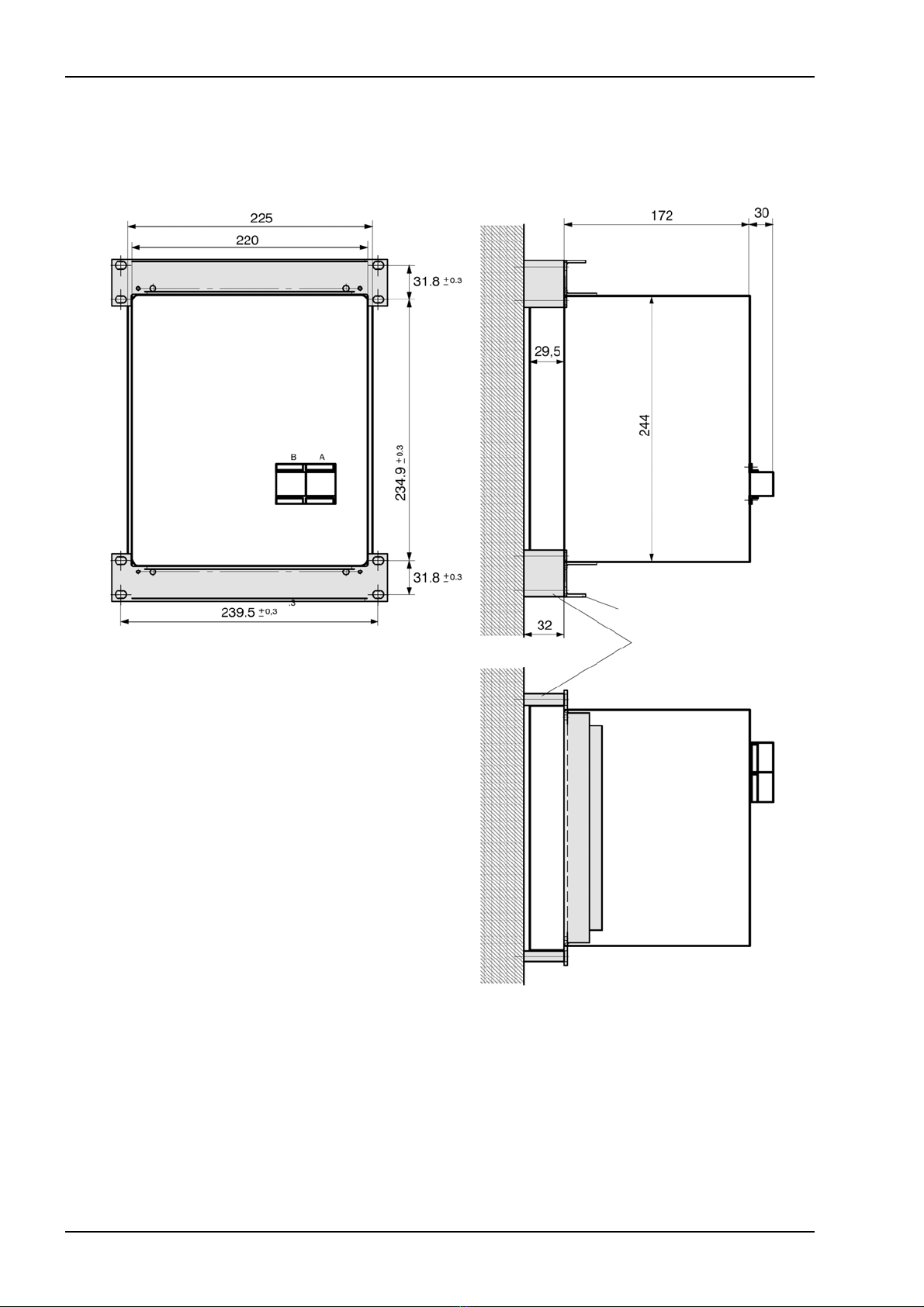

Figure 4 7XT34 Housing for panel flush mounting or cubicle installation 7XP20 40-2
Mounting plate
Set square *)
Hole diameter 7 mm (8 ×)
for screws size M6
For panel flush mounting, 2 set squares
C73165- A63-C201-1, 4 distance ele-
ments C73165-A63-C203-1 and 8 stand-
ard screws size M4 are necessary since
the mounting rails of the device are not
sufficient for the high weight of the de-
vice.
Fix the set squares to the panel, using 8
standard screws size M6, according to
the drawing.
Mount the device to the set squares us-
ing standard screws size M4.
If the device is mounted in switch-gear
cabinets, the set squares can be omitted
provided the cabinet processes ade-
quate solid mounting rails. If not, use 2
set squares C73165-A63-C200-2 (size
28 SEP = 19 inches)
*)
Dimensions in mm

7XT3400-0*A00/DD English
C53000-B119U-C130-1 11
Limit values
Load capability of the 20Hz band-pass filter
Connections (1B1 - 1B4)
Permissible voltage, continuous 55 V ac
Permissible voltage for ≤30 s 550 V ac
Frequency of superimposed ac voltage ≥45 Hz
Overload capability, continuous 3.25 A ac
Test voltage 2.8 kV dc
Load capability of the voltage divider circuit
Connections (1A1 - 1A4):
Permissible voltage, continuous 55 V ac
Permissible voltage for < 30 s 550 V ac
Test voltage 2.8 kV dc
Permissible ambient temperatures
with RB <5 Ωburden ≤40 °C or ≤104 °F
with RB >5 Ωburden ≤55 °C or ≤131 °F
Note: The device may produce up to 75 W power losses during service. In order to prevent
heat pockets, the dissipation of the losses must not be restricted. The minimum clearance
above and below the device to other units or walls is 100 mm or 4 inches. In cubicles, the
device shall be installed in the bottom area.

English 7XT3400-0*A00/DD
12 C53000-B119U-C130-1
General Diagram
Figure 5 General diagram7XT3400-0*A00/DD
Surface mounting case / Flush mounting case
Output bandpass
Input bandpass
Voltage divider

7XT3400-0*A00/DD Русский
C53000-B119U-C130-1 13
Содержание
Данные по совместимости ............................................................................................ 14
Примечания ипредупреждения ................................................................................... 14
Распаковка иупаковка .................................................................................................. 17
Хранение итранспортировка ....................................................................................... 17
Рекомендации по установке ......................................................................................... 18
Размеры ......................................................................................................................... 20
Предельные значения ................................................................................................... 22
Общая схема ................................................................................................................. 23

Русский 7XT3400-0*A00/DD
14 C53000-B119U-C130-1
Данные по совместимости
Настоящее устройство отвечает директивам Совета Европейского Экономического
Сообщества (ЕЭС) отождественности законов Государств-участников вобласти
электромагнитной совместимости (EMC(ЭМС) Директива Совета 2004/108/ЕЭС),
касающихся электрооборудования, используемого взаданных классах напряжения
(Директива онизком напряжении 2006/95 ЕЭС).
Соответствие устройства подтверждается результатами испытаний, проведенных
Siemens AG всоответствии сДирективой Совета согласно основным стандартам
EN 61000-6-2 иEN 61000-6-4 (директива по ЭМС) истандарту EN 60255-6 (для
низковольтных устройств).
Данное устройство разработано ипроизведено для использования на промышленных
объектах.
Изделие соответствует международным требованиям МЭК 60255 инемецкому
стандарту VDE 0435.
Примечания ипредупреждения
Предупреждения ипримечания, содержащиеся внастоящей документации, служат
для Вашей безопасности иобеспечения предусмотренного срока службы устройства.
Пожалуйста, обращайте на них особое внимание!
используются следующие термины:
ОПАСНО
означает, что несоблюдение соответствующих мер предосторо-
жности приводит ксмерти, тяжелым травмам или значительному
материальному ущербу.
Предупреждение
означает, что несоблюдение соответствующих мер предосторо-
жности может привести ксмерти, тяжелым травмам или значит-
ельному материальному ущербу.

7XT3400-0*A00/DD Русский
C53000-B119U-C130-1 15
Предостережение
указывает, что несоблюдение мер предосторожности может при-
вести ктравмам персонала или повреждению оборудования. В
особенности, это касается повреждений самого устройства ипов-
реждений, вызванных этим.
Примечание
обращает внимание на информацию об устройстве или на
соответствующую часть этого руководства, существенную для
выделения.
Предупреждение!
Во время работы устройство находится под высоким
напряжением. Несоблюдение соответствующих мер безопасности
может привести ксерьезным телесным повреждениям или
существенному материальному ущербу.
Сустройством ивблизи него должен работать только
квалифицированный персонал. Указанный персонал должен быть
ознакомлен со всеми предупреждениями ипримечаниями по
безопасности, приведенными внастоящем руководстве, атакже
должен знать соответствующие правила техники безопасности.
Бесперебойная ибезопасная эксплуатация данного устройства
возможна только при соблюдении квалифицированным
персоналом надлежащих правил транспортировки, хранения,
монтажа, эксплуатации иобслуживания, приведенных в
настоящем руководстве.
Вчастности, необходимо соблюдать общие предписания по
монтажу итехнике безопасности при работе сустройствами
высокого напряжения (например, согласно стандартам ANSI, МЭК,
EN, DIN, или другим государственным имеждународным
стандартам). Несоблюдение настоящих предостережений может
привести кфатальному исходу, травмам персонала или к
значительному материальному ущербу.

Русский 7XT3400-0*A00/DD
16 C53000-B119U-C130-1
КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ
Применительно кданному руководству иторговой марке, квалифицированным
персоналом считаются специалисты, знакомые сконструкцией иэксплуатацией
(работой) оборудования, атакже сопасностями, связанными сним. Персонал должен
быть:
Подготовлен идопущен кпроведению операций по включению иотключению
питания, проверке, заземлению имаркированию цепей иоборудования в
соответствии сустановленными правилами техники безопасности.
Обучен правильному уходу иобслуживанию защитного оборудования в
соответствии сустановленной практикой по безопасности.
Обучен оказанию первой помощи.

7XT3400-0*A00/DD Русский
C53000-B119U-C130-1 17
Распаковка иупаковка
При поставке сзавода-изготовителя оборудование упаковано согласно нормативам,
приведенным встандарте МЭК 60255-21, который определяет стойкость упаковки к
ударам исотрясениям.
Эту упаковку следует удалять аккуратно, не применяя излишнюю силу и
непредназначенные для этого инструменты. Необходимо провести визуальный
контроль оборудования, чтобы убедиться, что оно не имеет внешних повреждений.
Пожалуйста, соблюдайте все указания ирекомендации, приведенные на упаковке.
Перед первым включением устройства или после длительного хранения устройство
необходимо поместить врабочие условия как минимум на два часа, чтобы тем самым
обеспечить выравнивание температуры иисключить влияние влажности ивыпадение
конденсата.
При последующей транспортировке упаковку можно использовать повторно,
выполняя действия, описанные выше. Упаковка для хранения отдельных реле не
подходит для транспортировки. Если используется неоригинальная упаковка, то она
должна обеспечивать ту же степень защиты от механических ударов ивибраций,
которая описывается стандартами МЭК 60255-21-1, класс 2 иМЭК 60255-21-2,
класс 1.
Хранение итранспортировка
Устройство необходимо хранить всухих ичистых помещениях. Границы диапазона
температуры хранения реле изапасных частей кним соответствуют значениям от -
25 °C до +55 °C (или, соответственно, от -13 °F до 131 °F).
Относительная влажность должна находиться втаких пределах, при которых
исключается возможность выпадения конденсата или инея.

Русский 7XT3400-0*A00/DD
18 C53000-B119U-C130-1
Рекомендации по установке
Надежно подключите устройство через низкоомное соединение c постоянной
системой защитного заземления распределительного устройства.
Подключение осуществляйте спомощью винтовых или самофиксирующихся
зажимов. Соблюдайте маркировку отдельных зажимов, чтобы обеспечить корректное
их расположение; соблюдайте допустимые сечения проводников ирадиус изгиба.
Винтовые зажимы можно использовать без кабельных наконечников. Штырьковые
разъемы нельзя использовать вообще.
Рекомендуется применять зажимы под винт; штырьковые соединения требуют
специального инструмента, иих нельзя использовать для внешней проводки, если не
соблюдаются пределы деформации.
Зажимы на корпусе для утопленного монтажа (монтажа вшкафу) - это
четырехполюсные модули зажимов для цепей напряжения.
Винтовые зажимы при поставке затянуты, иперед тем, как вставить провод,
необходимо ослабить винты.
Рисунок 1 Подключение модуля напряжения
Элементы зажимов для
винтового соединения
Винты зажимов

7XT3400-0*A00/DD Русский
C53000-B119U-C130-1 19
Данные для подключения блоков напряжения:
Максимальное сечение провода:1,5мм2(AWG 15); снаконечником или без него
Длина оголенной части провода без наконечника:от 10 до 12 мм
Длина муфты наконечника провода:мин. 10 мм
(например, DIN 46 228-E1,5-10).
После обжатия геометрия наконечников проводов должна соответствовать геометрии
элементов зажимов (прижимных элементов) согласно EN 60 947-7, класс A1.
Подберите соответствующие кабельные наконечники иобжимной инструмент.
макс. момент затяжки:0,8Нм (7 фунтов на дюйм)
ширина жала отвертки:3,5мм
Рисунок 2 Данные для подключения блоков напряжения
Вставьте оголенный провод взажим до упора изатяните винт.
от 10 до 12 мм мин. 10 мм

Русский 7XT3400-0*A00/DD
20 C53000-B119U-C130-1
Размеры
Рисунок 3 7XТ34, корпус для навесного монтажа (монтажа на панели) 7XP20 40-1
Вид сбоку
Размеры вмм
Уголок *)
Распорка *)
Вид сверху
Для навесного монтажа необходимы два
уголка C73165-A63-C201-1 и4 распорки
C73165-A63-C203-1.
Зафиксируйте уголки на монтажных рейках
устройства спомощью восьми
стандартных винтов М4.
Проделайте впанели отверстия под винты,
закрепите втулки или винты М6, как
показано на чертеже выше.
Прикрепите устройство за уголки кпанели
иобеспечьте нужное расстояние от
устройства до панели спомощью распорок.
При использовании крепежных винтов:
Поместите распорки на болтах изакрепите
устройство при помощи гаек.
*)
