Siemens SIMATIC IPC427D User manual

Qualifiziertes Personal – Qualified Personnel

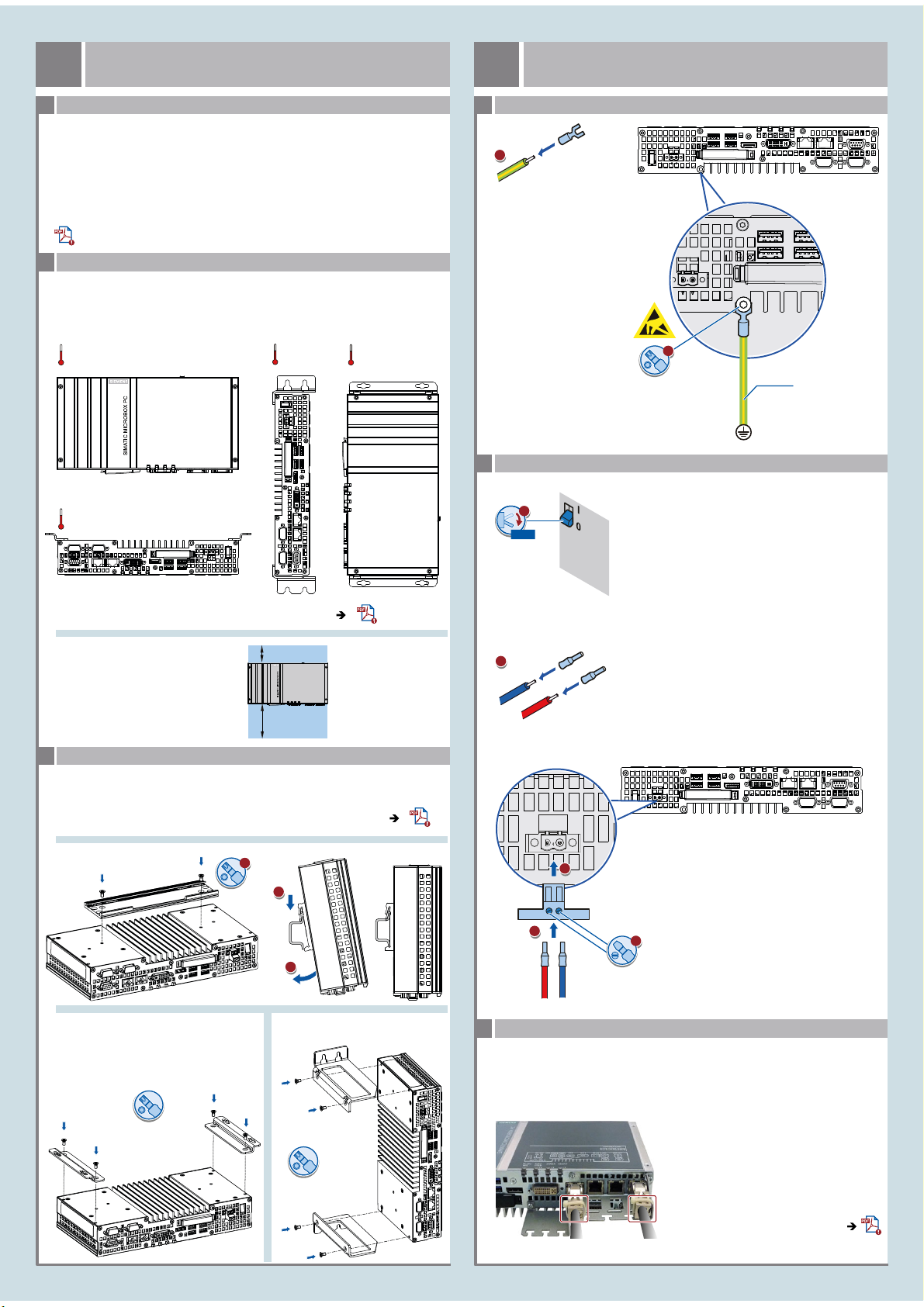

Gerät anbauen – Mounting the device
Stromversorgung anschließen – Connecting the power supply
Schutzleiter anschließen – Connecting the protective earth
Zulässige Einbaulagen – Valid Mounting positions
1.1
1.2
1.3
2.2
2.1
http://support.automation.siemens.com
Gerät einbauen
Mounting the device
Gerät anschließen
Connecting the device
12
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstel-
lung qualifiziertem Personal gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstel-
lung zugehörigen Dokumentation, insbesondere der darin enthaltenen Sicherheits- und Warnhinweise.
Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit diesen
Produkten/Systemen Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.
The product/system described in this documentation may be operated only by personnel qualified for
the specific task in accordance with the relevant documentation, in particular its warning notices and
safety instructions. Qualified personnel are those who, based on their training and experience, are
capable of identifying risks and avoiding potential hazards when working with these products/systems.
2.3 Leitungen sichern – Securing the cables
Sichern Sie die angeschlossenen Leitungen zur Zugentlastung mit Kabelbindern an den markierten
Befestigungselementen. Achten Sie darauf, dass die Leitungen durch die Kabelbinder nicht gequetscht
werden. Beispiel:
Use cable ties to secure the connected cables to the selected fixing elements for strain relief.
Make sure that the cables are not crushed by the cable tie. Example:
Weitere Beispiele in der Betriebsanleitung
Additional examples in operating instructions
T20
2
0/OFF
1
DC 24 V
Power
Supply
The device should only be connected to a 24 V DC power supply
which satisfies the requirements of safe extra low voltage (SELV).
If the device is used on a wall, in an open rack or other similar
locations, an NEC Class 2 current source is required in order to
meet the UL 60950-1 requirements. In all other cases
(IEC/EN/DIN EN 60950-1), either a current source of limited output
(LPS = Low Power Source), or a line-side fuse or a line-side circuit
breaker is necessary. Current must be limited to 4.16 A. This
requires a 4 A fuse max.
2,5 mm²
2
1
M4
Hutschienenmontage
Mounting on DIN rails
Buchmontage
Upright mounting
Wandmontage
Wall mounting
T20
1
T20
T20
2
3
Temperaturen für Gerät mit CFast-Karte, ohne PCI-Karten, installiert in RAL
Temperatures valid for device with CFast card, without PCI cards, installed in RAL
5
4
0.5 x 3
3
L+ M
Ensure that the mounting surface on the wall can bear four times the total
weight of the device, including fixing elements.
Use only the anchors and screws specified in the operating instructions.
RAL = Restricted Access Location - e. g. a lockable cabinet
Betriebsstätte mit beschränktem Zutritt - z. B. ein abschließbarer Schaltschrank
Informationen zu weiteren Gerätevarianten in der Betriebsanleitung
Information on additional device variants in operating instructions
Erforderlicher Freiraum um das Gerät
Free space required around the device
Schließen sie das Gerät nur an eine DC 24-V-Stromversorgung an,
die den Anforderungen einer sicheren Kleinspannung SELV
entspricht.
Beim Betrieb an einer Wand, in einem offenen Gestell oder an
sonstiger Stelle ist zur Einhaltung der Anforderungen nach UL
60950-1 und UL 508 eine Stromquelle entsprechend NEC Class 2
erforderlich.
In allen anderen Fällen nach IEC/EN/DIN EN 60950-1 ist entweder
eine Stromquelle begrenzter Leistung (LPS = Low Power Source)
oder eine vorgeschaltete Sicherung bzw. ein vorgeschalteter
Leistungsschalter erforderlich. Der Strom ist auf den Wert
4,16 A zu begrenzen. Der dafür erforderliche Sicherungswert beträgt
max. 4 A.
55 °C
0 °C
50 °C
0 °C
50 °C
0 °C
35 °C
0 °C
50 mm
100 mm
Stellen Sie sicher, dass die Anschraubfläche an der Wand das Vierfache des Gesamtgewichts des
Geräts einschließlich Befestigungselemente tragen kann.
Verwenden Sie nur die in der Betriebsanleitung angegebenen Dübel und Schrauben.

Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und
Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass wir für die
vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in dieser Druckschrift
werden regelmäßig überprüft, notwendige Korrekturen sind in den nachfolgenden Auflagen
enthalten.
Disclaimer of Liability
We have reviewed the contents of this publication to ensure consistency with the hardware and
software described. Since variance cannot be precluded entirely, we cannot guarantee full
consistency. However, the information in this publication is reviewed regularly and any necessary
corrections are included in subsequent editions.
Siemens AG
Industry Sector
Postfach 48 48
90026 NÜRNBERG
Abbildungen
Das vorliegende Dokument enthält Abbildungen zu den beschriebenen Geräten und Zubehör.
Die Abbildungen können bezogen auf das gelieferte Gerät und Zubehör in Einzelheiten abweichen.
Illustrations
This document contains illustrations of the described devices and accessories.
The illustrations may deviate from the particularities of the delivered device and accessories.
04/2018
A5E31347216-AB
Technische Support-Zentrale
Central Technical Support
www.siemens.com/
automation/support
Reparatur und Ersatzteile
Service and spare parts
www.automation.
siemens.com/service
1
2
3
Gerät einbauen
Mounting the device
Gerät anschließen
Connecting the device
Gerät in Betrieb nehmen
Commissioning the device
SIMATIC
Industrial PC
SIMATIC IPC427D
Quick Install Guide
Schalten Sie den Ein-/Aus-Schalter in Position "1".
Die LED „PC ON/WD“ leuchtet.
Set the on/off switch to position "1".
The ‘PC ON/WD‘ LED lights up.
Self-Test
2
1
Warten Sie bis die Meldung erlischt.
Wait for the message to disappear.
1
1/ON
Press ESC for Boot Options
PC ON/
WD
3
Folgen Sie den Anweisungen auf dem Bildschirm.
Follow the instructions on the screen.
3.1 Maus, Tastatur, Monitor anschließen – Connecting mouse, keyboard, monitor
3.2 Gerät einschalten – Switching on the device
Gerät in Betrieb nehmen
Commissioning the device
3
DVI-D/
DisplayPort
USB
