Siemens 7XV5662-0AB00 User manual

7XV5662-0AB00
Copyright Siemens AG 2003
Handbuch/Manual Order No.: C53000-B1174-C151-1
Hinweise für den Einsatz Deutsch: Seite 3
Kommunikationsumsetzer S0-Bus
Di
rect
i
ons
f
or use English: page 37
Communication Converter S0-Bus

Deutsch 7XV5662-0AB00
2C53000-B1174-C151-1
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstim-
mung mit der beschriebenen Hard- und Software geprüft.
Dennoch können Abweichungen nicht ausgeschlossen
werden,sodasswirfürdievollständigeÜbereinstimmung
keine Gewähr übernehmen.
Die Angaben in diesem Handbuch werden regelmäßig
überprüft, und notwendige Korrekturen sind in den nach-
folgenden Auflagen enthalten. Für Verbesserungsvor-
schläge sind wir dankbar.
Technische Änderungen bleiben, auch ohne Ankündig-
ung, vorbehalten. Release 1.00.01
Copyright
Copyright © Siemens AG 2003. All rights reserved.
Weitergabe und Vervielfältigung dieser Unterlage, Verwertung und Mittei-
lung ihres Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestan-
den. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vor-
behalten, insbesondere für den Fall der Patenterteilung oder GM–Eintra-
gung.
Eingetragene Marken
SIPROTEC, SINAUT, SICAM und DIGSI sind eingetragene Marken der
SIEMENS AG. Die übrigen Bezeichnungen in diesem Handbuch können
Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte
der Inhaber verletzen können.
Liability Statement
We have checked the text of this manual against the hard-
ware and software described. Exclusions and deviations
cannot be ruled out; we accept no liability for lack of total
agreement.
The information in this manual is checked periodically,
and necessary corrections will be included in future edi-
tions. We appreciate any suggested improvements.
We reserve the right to make technical improvements
without notice. Release 1.00.01
Copyright
Copyright © Siemens AG 2003. All rights reserved.
Dissemination or reproduction of this document, or evaluation and com-
munication of its contents, is not authorized except where expressly per-
mitted. Violations are liable for damages. All rights reserved, particularly
for the purposes of patent application or trademark registration.
Registered trademarks
SIPROTEC®, SIMATIC®, SIMATIC NET ®, SINAUT ®, SICAM®, and
DIGSI®are registered trademarks of Siemens AG. Other designations in
this manual may be trademarks that if used by third parties for their own
purposes may violate the rights of the owner.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 3
Inhalt
Angaben zur Konformität .................................................................................................. 4
Hinweise und Warnungen ................................................................................................. 4
Aus- und Einpacken des Gerätes ..................................................................................... 6
Lagerung ........................................................................................................................... 6
Verwendung ...................................................................................................................... 7
Merkmale .......................................................................................................................... 8
Funktion ............................................................................................................................ 9
Anschlüsse ...................................................................................................................... 10
Anschlusshinweise .......................................................................................................... 11
Montage .......................................................................................................................... 14
Inbetriebsetzung .............................................................................................................. 15
Technische Daten ........................................................................................................... 32
Maßbilder ........................................................................................................................ 35

Deutsch 7XV5662-0AB00
4C53000-B1174-C151-1
Angaben zur Konformität
Das Produkt entspricht den Bestimmungen der Richtlinie des Rates der Europäischen
Gemeinschaften zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetische Verträglichkeit(EMV-Richtlinie89/336/EWG) und betreffendelektrische
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspan-
nungsrichtlinie 73/23/EWG).
Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß
Artikel 10 der Richtlinie in Übereinstimmung mit den Fachgrundnormen EN 50081 und
EN 50082 für die EMV-Richtlinie und der Norm EN 60255–6 für die Niederspannungsricht-
linie durchgeführt worden ist.
Das Erzeugnis steht im Einklang mit den internationalen Normen der Reihe IEC 60255 und
der nationalen Norm der Reihe DIN 57435/Teil 303 (entsprechend VDE 0435/Teil 303).
Hinweise und Warnungen
Die Hinweise und Warnungen in dieser Anleitung sind zu Ihrer Sicherheit und einer ange-
messenen Lebensdauer des Gerätes zu beachten.
Folgende Signalbegriffe und Standarddefinitionen werden dabei verwendet:
GEFAHR
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Warnung
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten
können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Vorsicht
bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten kann, wenn
die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Dies gilt insbesondere
auch für Schäden am oder im Gerät selber und daraus resultierende Folgeschäden.
Hinweis
ist eine wichtige Information über das Produkt oder den jeweiligen Teil dieser Anleitung, auf
die besonders aufmerksam gemacht werden soll.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 5
QUALIFIZIERTES PERSONAL
im Sinne dieser Anleitung bzw. der Warnhinweise auf dem Produkt selbst sind Personen,
die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Gerätes vertraut sind und
über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.
qAusbildung und Unterweisung bzw. Berechtigung, Geräte/Systeme gemäß den Stan-
dards der Sicherheitstechnik ein- und auszuschalten, zu erden und zu kennzeichnen.
qAusbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch angemessener Sicherheitsausrüstung.
qSchulung in Erster Hilfe.
Warnung!
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile
dieser Geräte unter gefährlicher Spannung. Es können deshalb schwe-
re Körperverletzung oder Sachschaden auftreten, wenn nicht fachge-
recht gehandelt wird.
Nur entsprechend qualifiziertes Personal soll an diesem Gerät oder in
dessenNähe arbeiten.Diesesmussgründlichmit allenWarnungenund
Instandhaltungsmaßnahmen gemäß dieser Anleitung sowie mit den
Sicherheitsvorschriften vertraut sein.
Der einwandfreie und sichere Betrieb des Gerätes setzt sachgemäßen
Transport, fachgerechte Lagerung, Aufstellung und Montage, sowie
sorgfältige Bedienung und Instandhaltung unter Beachtung der War-
nungen und Hinweise voraus.
Insbesondere sind die Allgemeinen Errichtungs- und Sicherheitsvor-
schriften für das Arbeiten an Starkstromanlagen (z.B. DIN, VDE, EN,
IEC oder andere nationale und internationale Vorschriften) zu beach-
ten. Nichtbeachtung können Tod, Körperverletzung oder erheblichen
Sachschaden zur Folge haben.

Deutsch 7XV5662-0AB00
6C53000-B1174-C151-1
Aus- und Einpacken des Gerätes
Die Geräte werden im Werk so verpackt, dass sie die Anforderungen nach IEC 60255–21
erfüllen.
Das Aus- und Einpacken ist mit der üblichen Sorgfalt ohne Gewaltanwendungund nur unter
Verwendung von geeignetem Werkzeug vorzunehmen. Die Geräte sind durch Sichtkontrolle
auf einwandfreien mechanischen Zustand zu überprüfen.
Bitte beachten Sie unbedingt auch Hinweise, wenn solche dem Gerät beigelegt sind.
Die Transportverpackung kann bei Weiterversand in gleicher Weise wiederverwendet wer-
den. Die Lagerverpackungder Einzelgeräte ist nicht für Transport ausreichend. BeiVerwen-
dung anderer Verpackung muss das Einhalten der Transportanforderungen entsprechend
IEC 60255–21–1 Klasse 2 und IEC 60255–21–2 Klasse 1 sichergestellt werden.
Bevor das Gerät erstmalig oder nach Lagerung an Spannung gelegt wird, soll es mindestens
2 Stunden im Betriebsraum gelegen haben, um einen Temperaturausgleich zu schaffen und
Feuchtigkeit und Betauung zu vermeiden.
Lagerung
SIPROTEC®–Geräte sollen in trockenen und sauberen Räumen gelagert werden. Für die
Lagerung des Gerätes oder zugehöriger Ersatzbaugruppen gilt der Temperaturbereich von
–25 °C bis +55 °C.
Die relative Feuchte darf weder zur Kondenswasser- noch zur Eisbildung führen.
Es wird empfohlen, bei der Lagerung einen eingeschränkten Temperaturbereich zwischen
+10 °C und +35 °C einzuhalten, um einer vorzeitigen Alterung der in der Stromversorgung
eingesetzten Elektrolytkondensatoren vorzubeugen.
Außerdem empfiehlt es sich bei langer Lagerungszeit, das Gerät etwa alle 2 Jahre für 1 bis
2 Tage an Hilfsspannung zu legen, um die in der Stromversorgung eingesetzten Elektrolyt-
kondensatoren zu formieren. Ebenso sollte vor einem geplanten Einsatz des Gerätes
verfahren werden.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 7
Verwendung
Der Kommunikationsumsetzer S0(KU–S0) ist ein mit dem Schutzgerät verbundenes Peri-
pheriegerät, das den seriellen Datenaustausch zwischen zwei Schutzgeräten ermöglicht.
Zum Datenaustausch wird ein Kommunikationsnetz genutzt. Als Zugang dient der digitale
synchrone S0–Bus. Die Daten werden an der Gegenseite durch einen zweiten KU–S0
wieder in die für das zweite Schutzgerät lesbare Daten umgewandelt (Bild 1). Diese
Umwandlung ermöglicht zwei Schutzgeräten, gegenseitig Daten auszutauschen. Mit zwei
KU–S0und einer Kommunikationsverbindung können Sie Daten eines Schutzgerätes an ein
zweites Gerät senden und von dort empfangen.
Der Anschluss an das Schutzgerät erfolgt störsicher über eine Lichtwellenleiter– (LWL–)
Verbindung, dem FO5–Modul. FO5 bedeutet, es handelt sich um ein optisches 820–nm–
Steckmodul im Schutzgerät, das eine Taktrückgewinnung aus dem Sendetakt des Kommu-
nikationsnetzes durchführt. Nähere Angaben hierzu siehe SIPROTEC®–Gerätehandbuch.
Der Datentransfer zwischen den Schutzgeräten stellt eine Punkt zu Punkt Verbindung dar,
ist bittransparent und synchron.
Mit dem KU–S0ist es möglich gleichzeitig 2 Wirkschnittstellen mit einer Datentransferrate
von je 64 kBit/s zu bedienen. Eine Bündelung der zwei 64 kBit/s–Schnittstellen zu einer
128 kBit/s Schnittstelle ist nicht möglich.
Der KU–S0unterstützt eine einfache Inbetriebsetzung der gesamten Kommunikationsstre-
cke. Die Parametrierung des KU–S0erfolgt über die serielle PC–Schnittstelle am Umsetzer.
Der KU–S0verfügt über einen Relaiskontakt zur Ausgabe einer „Gerät–OK“–Meldung
(GOK) und ist mit einemWeitbereichsnetzteil ausgestattet, das den gesamtenüblichen DC–
und AC–Hilfsspannungsbereich abdeckt. Desweiteren werden alle wesentlichen Betriebs-
zustände durch LED’s signalisiert.

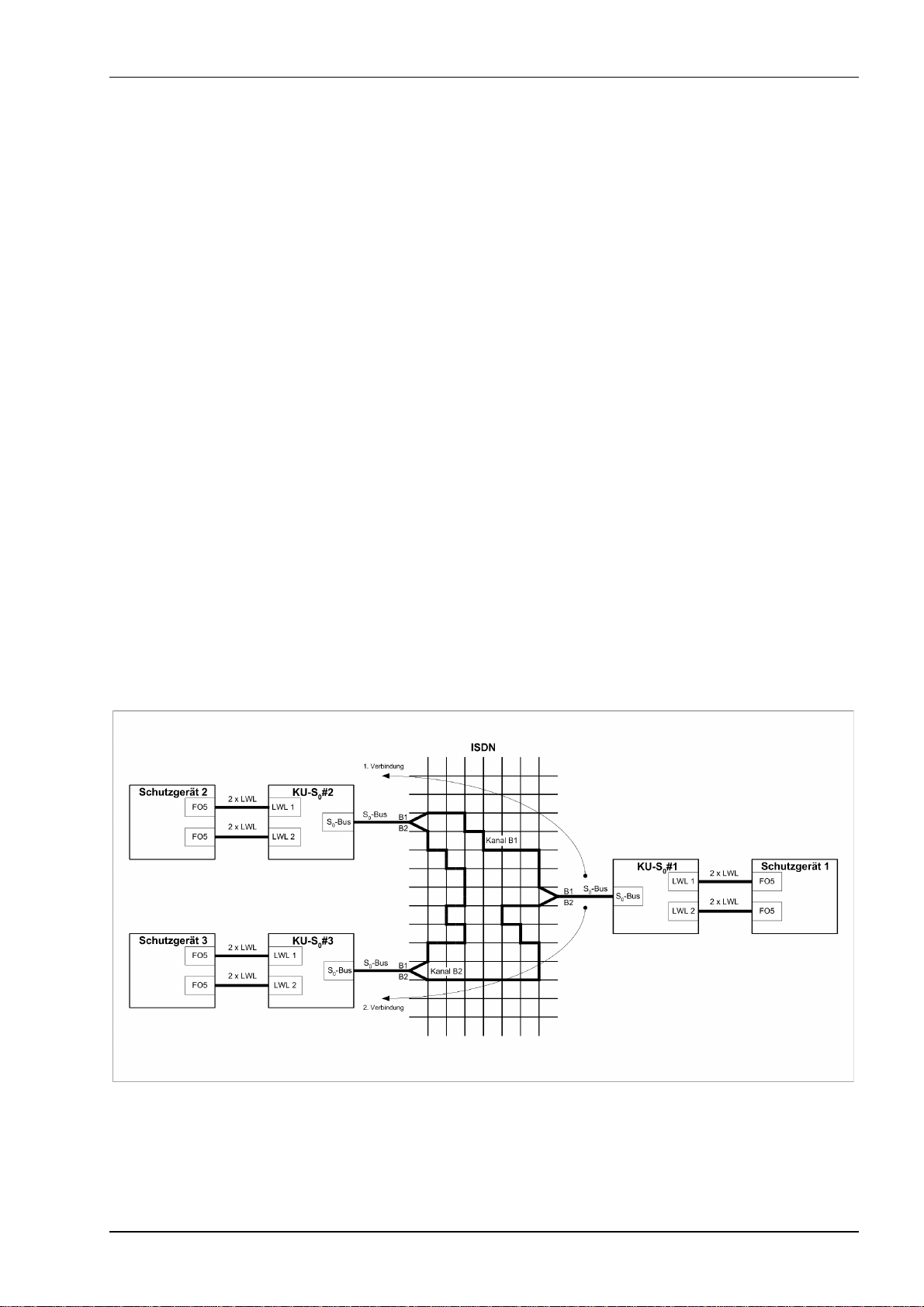

Bild 1 Typischer Aufbau einer Kommunikationsstrecke

Deutsch 7XV5662-0AB00
8C53000-B1174-C151-1
Merkmale
Der KU–S0hat folgende Merkmale:
qÜbertragungsgeschwindigkeit für S0–Bus 2 x 64 kBit/s (LWL1 und LWL2)
qAnschluss zum Schutzgerät über LWL zu einem dort integrierten FO5–Modul.
qMaximale LWL–Länge für die Verbindung Schutzgerät ↔KU–S01,5 kmmit62,5/125 µm
Multimodefasern. Anschluss mit ST–Stecker.

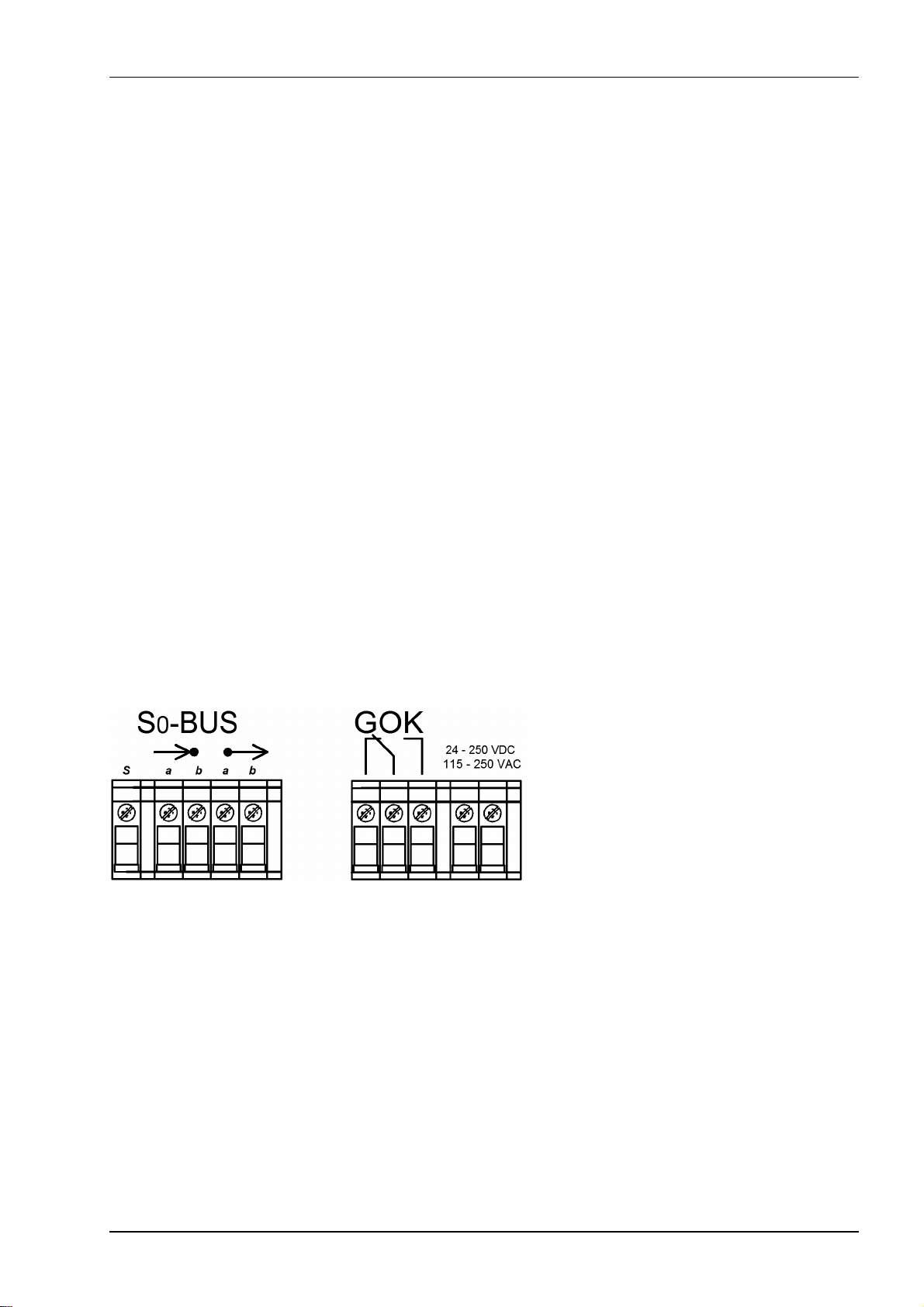

q5-polige Schraubklemme (S0–Bus) Datenanschluss zum Kommunikationsgerät
qMaximale Leitungslänge für die Verbindung Kommunikationsgerät (NTBA) ↔KU–S0
(S0–Bus) 150 m.

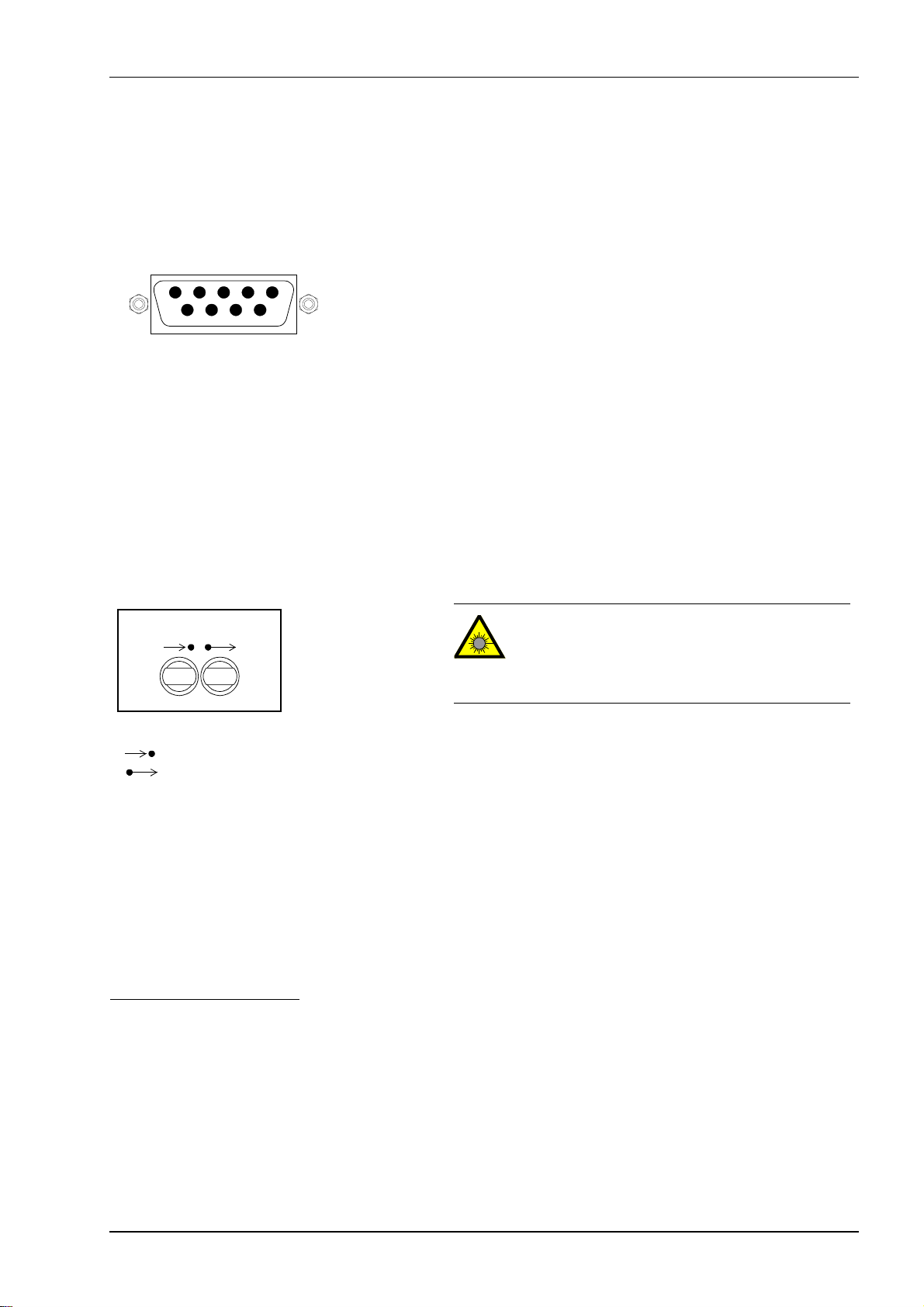

qEin 9-poliger SUB–D zumAnschluss an einen PC mit einem DIGSI–Kabel (7XV5100–4).
qWeitbereichsnetzteil für Gleichspannung 24 V– bis 250 V– (Grenzspannung 19 V– bis
300 V–) und Wechselspannung 115 V~ bis 250 V~ (Bereich 92 V~ bis 286 V~).
qÜberwachung der Hilfsspannung, des Taktsignals vom Kommunikationsnetz und der
internen Logik.
qStabiles Aluminiumdruckgussgehäuse mit den Maßen 188 mm × 120 mm × 56 mm
(B × T × H) für Hutschienenmontage.
qSignalisierung der Betriebszustände über LED.
qLeistungsaufnahme < 3,5 VA.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 9
Funktion
Bild 2 Hardware–Struktur des KU–S0’s

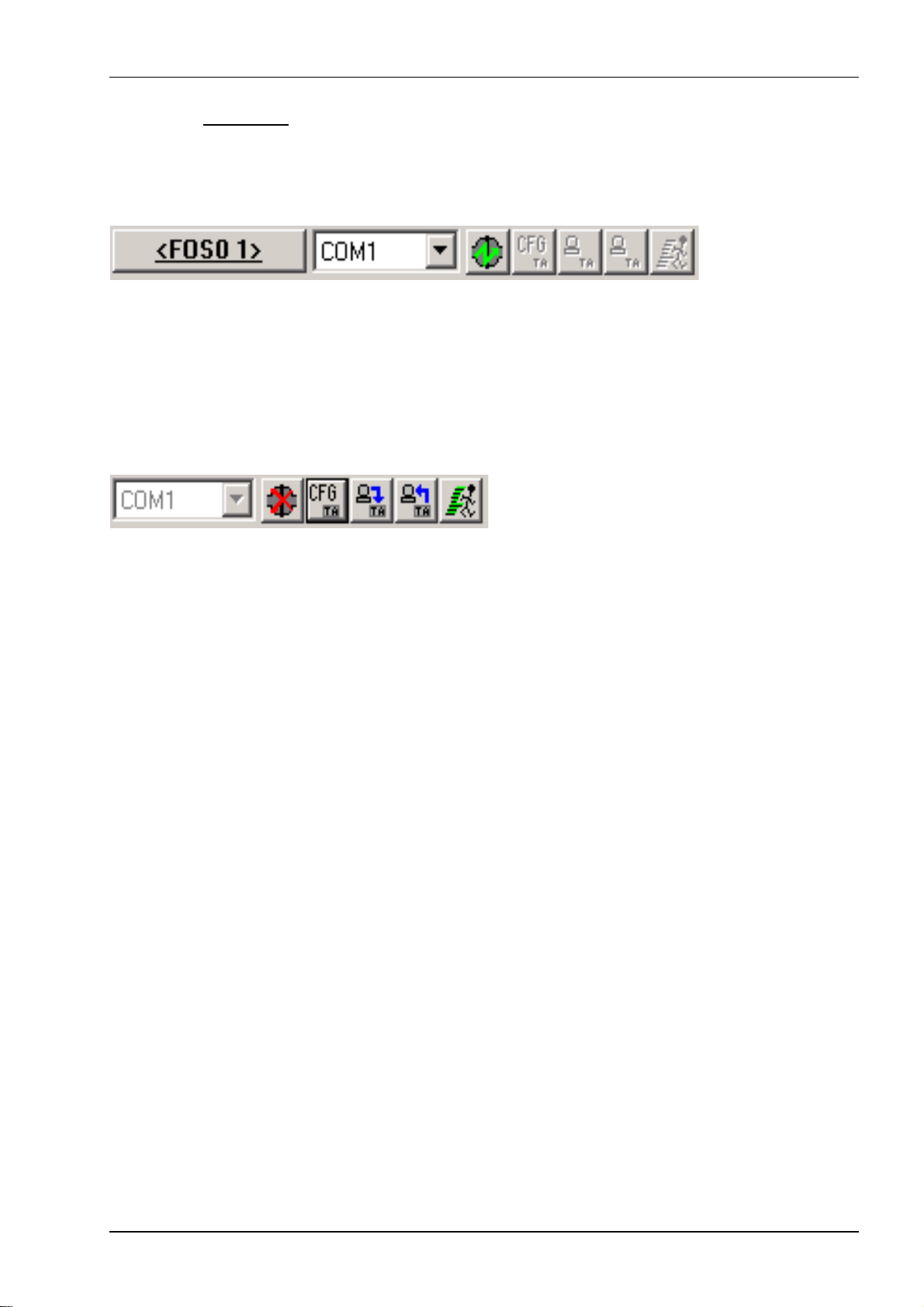

Die Parametrierungdes KU–S0’s erfolgt über die PC–Schnittstelle (9-poliger DSUB–Stecker
an der Gerätefront) und dem KU–S0Konfigurationsprogramm, FOS0–Configurator, das
unter http://siemens.siprotec.de/download_neu/ind_acc_d.htm heruntergeladen werden
kann. Alternativ kann auch ein Terminal–Programm (z.B. Hyperterminal) verwendet werden.
Als Verbindungsleitung zwischen PC und KU–S0dient die DIGSI–Kommunikationsleitung
7XV5100-4. Der KU–S0unterstützt zum Kommunikationsnetz die folgenden S0–Schnittstel-
len:
nISDN S0–Wahlleitung (DSS1) sowie
ndie Standleitungen für den B1, B2 (64S B1/ 64S B2) und
ndie Standleitungen für den B1 und B2 Kanal (64S2).

Deutsch 7XV5662-0AB00
10 C53000-B1174-C151-1
Der S0–Bus kann über Steckbrücken (Jumper) abgeschlossen werden. Um Empfangsstö-
rungen zu vermeiden sollte der Busabschluß immer am letzten Gerät der S0–Busses
vorgenommen werden. Im Auslieferungszustand ist der S0–Bus terminiert, d.h. der S0–Bus
ist mit einem Abschlusswiderstand abgeschlossen.
Ein potentialfreier Kontaktausgang (Relaiskontakt, Wechsler) dient zur Erzeugung des
„GOK“–Signals (Gerät–OK–Signal). Nur bei angezogenen Relais ist das Gerät zur Daten-
kommunikation bereit. Der Öffner meldet eine Störung. Alle Betriebszustände werden über
LED’s signalisiert.
Anschlüsse
Bild 3 Schnittstellen und Anschlüsse
Auf der Geräteseite (Bild 3) befinden sich folgende Schnittstellen und Anschlüsse:
qS0–Bus: Die Signale des S0–Bus Schnittstellesindaufdie 5-polige Schraubklemme (S0–
Bus) aufzulegen (jeweils ein kommendes und ein gehendes Adernpaar). Die links
daneben liegende fünfte Schraubklemme (‚S’) dient zum Auflegen des Kabelschirms.
und ist mit dem Gehäuse verbunden. Die S0–Bus Signale sind von den anderen Kreisen
galvanisch getrennt (Bild 2).
qPC–Interface: Schnittstelle zur Parametrierung des KU–S0mit Hilfe des FOS0–Configu-
rator–Programms, oder eines Terminal–Programms (z.B. Hyperterminal, siehe hier auch
Abschnitt Parametrierung). Als Kommunikationsleitung zwischen KU–S0und PC dient
die DIGSI–Kommunikationsleitung, 7XV5100–4, diese ist anzuschließen an die 9-polige
DSUB–Buchse (Bild 2).
qLWL1/2 (FO1/2): Die LWL–Schnittstellen dienen zur Anbindung eines Schutzgerätes.
Auf diesen Schnittstellen werden serielle Signale übertragen. Die optischen Eigenschaf-
ten, einschließlich der Anschlusstechnik, entsprechen denen des FO5–Moduls (ST–
Stecker, 820 nm), das im Schutzgerät als Wirkschnittstelle gesteckt sein muss.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 11
qGOK: Als „Gerät–OK“–Schnittstelle steht ein potentialfreier Wechsler zur Verfügung,
dessen drei Anschlüsse am Gerät herausgeführt sind. Das Symbol am Anschluss stellt
die Ruhelage des Kontaktes dar (spannungslos). Das GOK–Signal wird aktiv (Relais ist
angezogen), wenn die folgenden Bedingungen erfüllt sind:
nPower–Fail–Signal ist inaktiv (internes Netzteil ist in Ordnung).
nRESET–Signal ist inaktiv (interne Logik ist in Ordnung).
nS0–Bus ist aufgelegt und funktionstüchtig.
qStromversorgung: Die Hilfsspannung ist an der 2-poligen Schraubklemme (24 – 250
VDC, 115 – 250 VAC) aufzulegen. Die zulässigen Werte und Toleranzen finden Sie in
den Technischen Daten (s. Seite 32). Der rechts danebenliegende Erdungsanschluss ist
mit dem Schutzleiter (Erde) zu verbinden.
Anschlusshinweise
Schraubklemmen der Anschlussleisten
Die Klemmschrauben sind als Schlitzschrauben für die Betätigung mittels Schraubendreher
2 x 0,5 ausgeführt.
Es gibt folgende Schraubanschlüsse (siehe Bild 4):
Anschlussleiste für das Signal S0–Bus: 5-polig,
Anschlussleiste für das Signal GOK: 3-polig,
Anschlussleiste für die Hilfsspannung UH:2-polig.
Bild 4 Anschlussleisten
Die Anschlussdrähte sind um 9 mm abzuisolieren, bis zum Anschlag in die Schraubklemme
einzuführen und so zu sichern, dass sie beim Festschrauben nicht wieder herausgeschoben
werden. Nach dem Anschrauben sind die Anschlüsse auf festen Sitz hin zu überprüfen.

Deutsch 7XV5662-0AB00
12 C53000-B1174-C151-1
Signalanschlüsse
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm2bis
2,5 mm2, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm2bis 1,5 mm2, entsprechend AWG 16 bis 23. Wird ein Litzenleiter
mit kleinerem Querschnitt verwendet (min. AWG 26), so muss der Anschluss an die
Schraubklemme durch ein geeignetes Hilfsmittel (Adernendhülse) ermöglicht werden. Bitte
nur Kupferleiter verwenden!
Aus Tabelle 1 ist die Belegung für den Anschluss zwischen NTBA und KU–S0zu entneh-
men.
Folgende Kabeltypen sind für den Anschluss zwischen NTBA und KU–S0zu verwenden
(Empfehlung):
Umgebung mit wenig bis keiner Störstrahlung J–YY 2x2x0,6 StIII Bd
Umgebung mit Störstrahlung J–2Y(St)Y 2x2x0,6 StIII Bd oder
J–Y(St)Y 2x2x0,6 StIII Bd
Umgebung mit massiven Störern J–YC(St)Y 2x2x0,6 StIII Bd
Spannungsanschlüsse und GOK–Relais
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm2bis
2,5 mm2, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnittevon0,25 mm2bis1,5 mm2, entsprechendAWG 16 bis 23. Bitte nur Kupferleiter
verwenden!
Leitungspaar des
Netzabschlusses
(NTBA)
Netzabschluss KU–S0
Schraubk-
lemme Pin an RJ 45 Buchse
Sendepaar 1a 4 a
1b 5 b
Empfangspaar 2a 3 a
2b 6 b
Tabelle 1: Anschlussbelegung

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 13
DSUB–Stecker
Der 9-polige DSUB–Stecker dient zur Parametrierung des KU–S0’s. Zum Anschluss an den
PC kann die DIGSI–Parametrierleitung 7XV5100–4 verwendet werden.
Bild 5 DSUB–Stecker
Lichtwellenleiter
Die LWL–Anschlüsse (Bild 6) sind mit Abdeckhauben versehen, die eine Verschmutzung
vermeiden. Sie lassen sich durch eine Linksdrehung um 90° abnehmen.
Bild 6 LWL–Anschlüsse für Sende- und Empfangsrichtung
LWL–Stecker Typ: ST–Stecker
zu verwendender
Faser–Typ: Multimode–LWL
G62,5/125 µm (empfohlen)
Wellenlänge: λ= ca. 820 nm
Zulässige Biegeradien: für Innenkabel rmin = 5cm
für Außenkabel rmin = 20 cm
Hinweis: Die Klasse 1 nach EN 60825–1 wird bei Fasertyp G62,5/125 µm eingehalten.
PC-Interface
Warnung!
Nicht direkt in die Lichtwellenleiter-
elemente schauen!
LWL
1-kanalig
= Empfangen
= Senden

Deutsch 7XV5662-0AB00
14 C53000-B1174-C151-1
Montage
qBevor Sie mit der Installation beginnen, vergewissern Sie sich, dass folgende Zubehör-
teile vorhanden sind:
nSchnittstellenkabel (5-poliges für den S0–Bus),
nHandbuch zum Schutzgerät,
nbeidseitig mit ST–Steckern konfektionierte Lichtwellenleiter,
nAnschluss des Kommunikationsnetzes (S0–Bus),
ndiese Anleitung.
Bevor Sie den KU–S0installieren, achten Sie auf EGB–Sicherheit!
qDer KU–S0wird auf eine Hutschiene (DIN EN 50022; 35 × 7,5) geklemmt.
qSolide niederohmige Schutz– und Betriebserde an der Anschlussseite des Gerätes mit
einer Schraube M4 anbringen. Der Querschnitt der hierfür verwendeten Leitung muss
demmaximalenangeschlossenenQuerschnittentsprechen,mindestens jedoch2,5 mm2
(AWG 13) betragen.
qAnschluss des S0–Busses:
nSchließen Sie mittels Schraubendreher die beiden Adernpaare an den Anschluss
S0–Bus des KU–S0’s an. Den verbleibenden Leiter (Schirm) schließen Sie an die
Klemme „S“ des Anschlusses an.
nAchten Sie unbedingt auf die korrekte Verdrahtung zwischen den Schnittstellen.
nEine geschirmte Leitungen wird empfohlen (siehe auch Anschlusshinweise).
qVerbinden Sie die Sendeleitung Ihres Schutzgerätes mit dem Empfangsanschluss des
KU–S0’s. Den zweiten Anschluss, die Empfangsschnittstelle Ihres Schutzgerätes, ver-
binden Sie mit dem Sendeanschluss des KU–S0’s.
qSchließen Sie mittels Schraubendreher die Kabel der Ihnen zur Verfügung stehenden
Hilfsspannung an den KU–S0an. Achten Sie auf richtigen Sitz des Kabels.
qDer GOK–Kontakt kann als Schließer oder Öffner geschaltet werden. Normalerweise ist
Schließer sinnvoll, damit bei Ausfall der Hilfsspannung der Kontakt öffnet.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 15
Inbetriebsetzung
Hinweis: Der KU–S0wird mit der Konfiguration, dass jeder ankommende Ruf angenom-
men wird (B1 →LWL1 / B2 →LWL 2) ausgeliefert. Der S0–Bus ist über Steckbrü-
cken abgeschlossen, somit brauchen Sie den KU–S0nicht zu öffnen wenn es der
einzige oder der letzte Teilnehmer am S0–Bus ist.
Öffnen des KU–S0’s
qSchalten Sie die Hilfsspannung allpolig ab.
qZum Öffnen des Gerätes müssen Sie mit einem Schraubendreher alle sechs Schrauben
des Deckels lösen.
Konfiguration des KU–S0’s
Die Konfigurierung des KU–S0’s geschieht über Steckbrücken (Jumper). Die in Tabelle 2
dargestellten Jumperpositionen entsprechen der Lieferstellung.
Busabschluß:
Ist der KU–S0letzter oder einziger Teilnehmer am S0–Bus sind die Jumper X22 und X25 auf
die Stellung „YES“ einzustellen (Auslieferstellung), bei dieser Einstellung wird der S0–Bus
mit einem Widerstand von 100 Ωabgeschlossen.
GEFAHR!
Vor dem Öffnen des KU–S0’s ist dieser unbedingt von der Hilfs-
spannung allpolig zu trennen! Es besteht Lebensgefahr durch
spannungsführende Teile.
Busabschluss X22 X25
S0–Bus
abgeschlossen YES YES
S0–Bus nicht
abgeschlossen NO NO
Tabelle 2: Jumper für Busabschluss

Deutsch 7XV5662-0AB00
16 C53000-B1174-C151-1
Einstellungen im Schutzgerät
In den Schutzgeräten 7SD52, 7SD610, 7SA52 oder 7SA6 muss die Wirkschnittstelle auf
„vorhanden“ konfiguriert sein, über die die Kommunikation mit dem gegenüberliegenden
Schutzgerät läuft. Die Übertragungsrate muss in beiden Geräten mit 64 kBit/s eingestellt
werden. Wenn keine Angaben über die Differenz der Übertragungszeit zwischen Hin- und
Rückweggemachtwerden könnensolltebeiden7SD’seineGPS–Synchronisierungbenutzt
werden.
Schliessen der Abdeckung des KU–S0’s
Nach der Konfigurierung ist das Gerät in umgekehrter Reihenfolge zusammenzuschrauben.
Der Deckel des Umsetzers ist mit 6 Schrauben zu befestigen und die Hilfsspannung wieder
anzulegen.
Anzeige und Bedienung
Es sind vier Anzeige– und ein Bedienelement am KU–S0vorhanden. Im einzelnen handelt
es sich um eine rote, zwei gelbe, eine grüne LED und einen Taster, die sich auf der
Oberseite des Gehäuses befinden.
qLED1, Error
Die rote LED „Error“ signalisiert unmittelbar die Funktionsweise des GOK–Relais. Damit
sie erlischt müssen folgende Bedinungen erfüllt sein:
nDer Reset–Taster darf nicht gedrückt sein
nDer S0–Bus muss aufgelegt und funktionsfähig sein
qLED2, TxD LWL1/FO1
Die erste gelbe LED „TxD“ signalisiert durch blinken an, ob:
nDaten an der Receive–Leitung des LWL1 anliegen und
nzur Übertragung ein B–Kanal freigegeben ist.
Somit kann beim Blinken dieser LED davon ausgegangen werden, dass die am LWL1–Ein-
gang anliegenden Daten ins Kommunikationsnetz geschickt werden. Ob diese Daten zur
gewünschten Gegenstelle übertragen werden ist damit jedoch nicht gesichert. Als LED–
Funktionstest leuchtet die LED beim Betätigen des RESET–Tasters
qLED3, TxD LWL2/FO2
Die erste gelbe LED „TxD“ signalisiert durch blinken an, ob:
nDaten an der Receive–Leitung des LWL2 anliegen und
nzur Übertragung ein B–Kanal freigegeben ist.
Somit kann beim Blinken dieser LED davon ausgegangen werden, dass die am LWL2–Ein-
gang anliegenden Daten ins Kommunikationsnetz geschickt werden. Ob diese Daten zur
gewünschten Gegenstelle übertragen werden ist damit jedoch nicht gesichert. Als LED–
Funktionstest leuchtet die LED beim Betätigen des RESET–Tasters
qLED4, Power On
Die grüne LED „Power On“ signalisiert die zugeschaltete Hilfsspannung.

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 17
qTaster
Bei Betätigung des RESET–Tasters werden die LED’s „Error“, „TxD“ und „RxD“ einge-
schaltet, das GOK–Relais zieht an und die interne Logik wird rückgesetzt.
In der Betriebsart „Test“ ist das GOK–Relais bereits eingeschaltet, so dass bei Betäti-
gung des RESET–Tasters zusätzlich die LED’s „Error“, „TxD“ und „RxD“ eingeschaltet
werden.
Parametrierung
Der KU–S0kann mit dem Konfigurationsprogramm FOS0–Configurator oder einem Termi-
nal–Programm, z.B. Hyperterminal parametriert werden. Zunächst soll die Parametrierung
mit dem FOS0–Configurator beschrieben werden.
Parametrierung mit dem FOS0–Configurator
Nach dem Start des FOS0–Configurators wird ein Auswahlfenster angezeigt (Bild 7):
Bild 7 FOS0–Configurator

Deutsch 7XV5662-0AB00
18 C53000-B1174-C151-1
Die Parametrierung der KU–S0erfolgt in zwei Schritten:
qDer Konfiguration der gesamten Konstellation und
qder eigentlichen Parametrierung der einzelnen Umsetzer
FOS0–Configurator
Bevor mit Hilfe zweier Beispiele die Parametrierung erklärt werden soll, werden hier einige
grundlegende Funktionen des FOS0–Configurators erläutert:
Die ersten drei Buttons sind Standard–Windows–Buttons und dienen zum Öffnen, Schließen
und Speichern einer Datei (Bild 8). Mit dem nächsten Button, dem grünen Haken, können
bei einer fertig parametrierten Konfiguration Plausibilitätsprüfungen durchgeführt werden.
Die Ergebnisse der Prüfungen werden im Fenster „Meldungen“ (s. Bild 7 unten) angezeigt.
Fehler bei der Prüfung werden in ROT und Warnungen in BLAU dargestellt.
Bild 8 Menüleiste FOS0–Configurator
Mit dem Drop–Down–Menü wird die Auswahl aller beteiligen KU–S0’s getroffen (maximal 6).
Der letzte Button dient zum Beenden des FOS0–Configurators.
Das KU–S0–Parametrierfeld (Bild 9) ist an die Bedruckung des KU–S0’s angelehnt. Die
Daten, die hier angegeben werden, sollten später zur besseren Übersicht auch auf dem
Deckel des KU–S0’s eingetragen werden.
Bild 9 Parametrierfeld des FOS0–Configurators

7XV5662-0AB00 Deutsch
C53000-B1174-C151-1 19
Der Button <FOS0 1> ist das Namensfeld (Bild 10). Hier sollte jedem KU–S0durch „klicken“
auf das Feld eine eindeutige und prägnante Bezeichnung gegeben werden (maximal sind
13 Zeichen sichtbar). Mit dem Drop–Down–Menü neben diesem Feld wird für die spätere
Parametrierung des KU–S0’s die serielle Schnittstelle ausgewählt.
Bild 10 Namensfeld des FOS0–Configurators
Nachdem der rechte Button neben der gewählten Schnittstelle (Bild 10) aktiviert wurde,
öffnet sich ein weiterer Parametrierungsdialog (Bild 11). Ist der Dialog geöffnet, werden die
nächsten vierButtons aktiv und der grüne Pfeil auf dem Button wechselt zum Kreuz mit roter
Farbe.
Bild 11 Parametrierungsdialog
Beim „Klick“ auf dem CFG–Button (Bild 11) wird ein Fenster geöffnet, das dazu auffordert
den RESET–Knopfdes KU–S0’s zu betätigen. Bei erfolgreicher Verbindungsaufnahme nach
Betätigung des Buttons schließt sich das Fenster wieder automatisch.
Der nächste Button lädt Parameter in den KU–S0.
Der vierte Button liest die aktuellen Parameter aus dem KU–S0aus und zeigt diese in den
entsprechenden Feldern an.
Der letzte Button in Bild 11 veranlasst die Speicherung der Parameter in einen nicht
flüchtigen Speicher, danach wird der KU–S0neu gestartet.

Deutsch 7XV5662-0AB00
20 C53000-B1174-C151-1
Im nächsten Menü–Feld (Bild 12) werden die eigenen Nummern (<own F01/LWL1> und
<own F02/LWL2>) bzw. die Nummer der Gegenstelle, auch mit Unterstützung eines Drop–
Down–Menüs, eingetragen. Die Parametrierung, ob die Nummer der Gegenstelle gewählt
oder angenommen werden soll, wird über die Einstellung „DIAL“ für Anwahl oder „ACCEPT“
für Abheben getroffen.
Bild 12 Nummernauswahl
Hinweis: Bei der Parametrierung ist darauf zu achten, dass eine Nummer nur einmal
vergeben wird und das bei jeder Verbindung eine Seite anwählt und die andere
Seite abhebt.
In der unteren Buttonleiste des FOS0–Configurator Parametrierfeldes wird das zu verwen-
dende D–Kanal–Protokoll ausgewählt:
Bild 13 D–Channel Protocol
Zur Auswahl des D–Kanal–Protokolls (Bild 13) stehen folgende Möglichkeiten zur Verfü-
gung:
nDSS1 Digital Subscriber System No. 1, nach ITU–T I.411 (ETS 300 102) EURO ISDN
nStandleitung B1 oder B2, sowie
nStandleitung für B1 und B2.
Durch „Klick“ auf das Kommentarfeld (Bild 13) können weitere Informationen hinterlegt
werden, z.B. Datum der letzten Änderung, genaue Beschreibung zur Kommunikationsver-
bindung etc.
