HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248
GETTING STARTED
BEFORE YOU BEGIN NOTE
NOTA
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
plumbing, or for personal injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the tub for shipping damage. If
any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.


TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad pordaños
causados a la tubería, ni por daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire la bañera del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicios al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación. Asegúrese de que el
suelo del baño tenga el apoyo adecuado, y que el suelo
terminado esté nivelado.
Damp Cloth
Paño húmedo
Pencil
Lápiz
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Tape Measure
Cinta métrica
Level
Nivelador
Safety Glasses
Gafas de seguridad
Pipe Wrench
Llave de tubo
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty

connections for water supply is recommended. There
is an access panel on the back side of the tub to make
installation easier. Place the faucet in the desired
location, ensuring that the faucet will not interfere with
the drain. Mark the centerlines of the faucet for drilling.
Refer to the installation instructions provided by
faucet manufacturer to determine faucet hole size.
Si perfora para montar el grifo en la superficie, se
recomienda que utilice conexiones flexibles para el
suministro de agua. Existe un panel de acceso en la parte
posterior de la bañera para facilitar la instalación. Coloque
el grifo en la posición deseada y asegúrese de que no
interfiera con el desagüe. Marque las líneas centrales del
grifo para realizar la perforación. Consulte las instruc-
ciones de instalación que proporciona el fabricante para
determinar el tamaño del orificio para el grifo.
REVISED 03/25/2020
CODES: CG-DID-1_1/2-V2-PCV-HW
SHHBFSO5930, SHHBFSO6731
SHHBFSR5930, SHHBFSR6731
SHHBFSOT5930, SHHBFSOT6731
SHHBFSRT5930, SHHBFSRT6731

21.800.221.3379
WARNING!
IMPORTANT SAFETY INSTRUCTIONS
When using this product, basic precautions should be
followed. Read and follow all instructions pertaining to

! Risk of personal injury. Do not permit children to
use this unit without adult supervision.
!Risk of personal injury. Do not operate this unit

! Risk of electric shock. Do not permit electrical
appliances (hair dryer, telephone, radio, etc.)
within 60 inches (1524mm) of this unit.
! Risk of hyperthermia and possible drowning.
People using medications and/or having adverse
medical history should consult a physician before
using this product.
! 



! No food or alcoholic beverages. Use of your
bathtub immediately after meals is not
recommended. Avoid alcohol consumption before
or during bathing. Alcoholic beverages can cause
drowsiness or hyperthermia resulting in loss of
consciousness or even drowning.
! Pregnancy. If you are or think you may be
pregnant, consult your physician before using the
bathtub. Never drop or insert any object into any
opening. Use this unit only for its intended use
as described in this manual. Do not use any
attachments not recommended by Signature
Hardware. This equipment is intended for indoor
use only.
¡ADVERTENCIA!
INSTRUCCIONES IMPORTANTES DE SEGURIDAD!
Cuando utilice este producto, deberá tomarlas
precauciones básicas. Lea y siga todas las instrucciones
relacionadas con el riesgo de incendio, descarga
eléctrica o lesiones físicas.
! Riesgo de lesiones personales. No permita que los
niños utilicen esta unidad sin la supervisión de un adulto.
! Riesgo de lesiones personales. No opere esta unidad
sin la protección sobre el adaptador de succión.
! Riesgo de descarga eléctrica. No permita el uso de
aparatos eléctricos (secadora para el cabello, teléfono,
radio, etc.) dentro de una distancia de 60 pulgadas
(1524 mm) de esta unidad.
! Riesgo de hipertermia y posible ahogamiento. Las
personas que usen medicamentos y/o tengan un
historial médico de enfermedad, deben consultara un
médico antes de usar este producto.
! Riesgo de lesiones personales. No llene demasiado la
unidad antes de ingresaren ella. Si ingresa a la bañera
cuando el nivel de agua supera los 2/3 de su capacidad,
podría desbordarla y el piso mojado propicia los
resbalones. Tenga cuidado al entrar ysalir de la bañera.
! No introduzca alimentos ni bebidas alcohólicas. No se
recomienda usarla bañera inmediatamente después de
las comidas. Evite consumir bebidas alcohólicas antes y
durante su baño. Las bebidas alcohólicas pueden causar
somnolencia o hipertermia, lo que podría ocasionar
pérdida de conciencia o incluso ahogamiento.
! Embarazo. Si usted está embarazada o cree que
podría estarlo, consulte con su médico antes de usar la
bañera. Nunca deje caer o inserte ningún objeto por
cualquier abertura. Use la unidad solo para los fines
previstos, tal como se describe en este manual. No
utilice ningún accesorio que Signature Hardware no
recomiende. Este equipo está diseñado para usarse
únicamente en interiores.
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

31.800.221.3379
1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo. Luego,
mueva la bañera fuera de la ubicación deseada para la
instalación a fin de poder instalar el sistema de plomería.
3. Place a level across the bottom of the tub to

supports to touch level. Then, raise the support an
additional 1/8" to ensure the bathtub is supported by
the support feet and not by the tub walls.
3. Coloque un nivelador a lo largo de la parte inferiorde la
bañera para representarel nivel del suelo. Eleve los
soportes de nivelación ajustables para igualar el nivel.
Después, eleve el soporte 1/8 de pulgada más para
asegurarse de que la bañera está apoyada en las patas de
apoyo y no en las paredes de la bañera.
4. Your tub may come with a drain basket and threaded
tail piece installed.
4. Su bañera podría venir con una coladera y una rejilla
roscada instaladas.
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo y colóquela sobre una
manta móvil, un cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar ayuda para voltearlo.
INSTALLATION
WITH UNDERFLOOR ACCESS
INSTALACIÓN CON ACCESO
DEBAJO DEL SUELO
1/8”
top
Parte superior
bottom
Parte inferior
moving blanket
Manta móvil
support feet
patas de apoyo
rubber gasket
junta de goma
tub wall
pared de
la bañera
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

41.800.221.3379

p-trap.
6. Realice la conexión por debajo del suelo desde la
tubería del drenaje hasta el sifón de desagüe.
5. Your tub may come with a drain cover and pop up
mechanism already installed. If not, to install the drain
pop up mechanism and drain cover, simply screw the
pop up mechanism into drain cap. Then, install the
assembly into drain basket.
5. Su bañera podría venir con una cubierta de drenaje y
un mecanismo accionable ya instalados. En caso
contrario, para instalar el mecanismo accionable y la
cubierta de drenaje, simplemente atornille el mecanismo
accionable a la tapa del drenaje. Luego, instale el
ensamble dentro de la canastilla del drenaje.
7. Fill the tub with water to check for any leaks from
the
connections. Verify that the drain is working properly.
7. Llene la bañera con agua para verificar si existen fugas
en las conexiones. Verifique que el drenaje funcione
correctamente.
8. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
8. Termine su instalación aplicando un reborde de
sellador de silicona de curado neutro alrededor de la base
de la bañera, donde se junta con el piso. Limpie el exceso
de sellador con un trapo húmedo.
P-trap
Sifón de
desagüe
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

51.800.221.3379
1. Set the tub in the desired location and mark the

away from the desired installation location so that the
plumbing can be installed.
NOTE:
1. Coloque la bañera en la ubicación deseada y marque la
ubicación del orificio de drenaje en el suelo. Luego,
mueva la bañera fuera de la ubicación deseada para la
instalación a fin de poder instalar el sistema de plomería.
NOTA: Las instalaciones sobre la losa del piso pueden
variar.
2. Turn bathtub upside down and rest it on a moving
blanket, cardboard, or other soft surface to prevent
scratching the rim. Use caution when turning the
bathtub upside down, as the product may be heavy
and may require assistance to rotate.
2. Voltee la bañera hacia abajo y colóquela sobre una
manta móvil, un cartón o sobre una superficie suave para
evitar rayar el borde. Tenga cuidado cuando voltee la
bañera hacia abajo, ya que el producto puede ser pesado
y podría necesitar ayuda para voltearlo.
3. Place a level across the bottom of the tub to

supports to touch level. Then, raise the support an
additional 1/8" to ensure the bathtub is supported by
the support feet and not by the tub walls.
3. Coloque un nivelador a lo largo de la parte inferiorde la
bañera para representarel nivel del suelo. Eleve los
soportesde nivelación ajustables para igualar el nivel.
Después, eleve el soporte 1/8 de pulgada más para
asegurarse de que la bañera está apoyada en las patas de
apoyo y no en las paredes de la bañera.
INSTALLATION
WITHOUT UNDERFLOOR ACCESS /
SLAB FLOOR INSTALLATION
INSTALACIÓN
SIN ACCESO DEBAJO DEL SUELO /
INSTALACIÓN SOBRE LA LOSA
DEL PISO
top
parte superior
bottom
parte inferior
moving blanket
manta móvil
1/8”
support feet
patas de apoyo
tub wall
pared de la
bañera
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

61.800.221.3379
4. Your tub may come with a drain and threaded tail
piece installed.
4. Su bañera podría venir con una coladera y una rejilla
roscada instaladas.
5. Your tub may come with a drain cover and pop up
mechanism already installed. If not, to install the drain
pop up mechanism and drain cover, simply screw the
pop up mechanism into drain cap. Then, install the
assembly into drain basket.
5. Su bañera podría venir con una cubierta de drenaje y
un mecanismo accionable ya instalados. En caso
contrario, para instalar el mecanismo accionable y la
cubierta de drenaje, simplemente atornille el mecanismo
accionable a la tapa del drenaje. Luego, instale el
ensamble dentro de la canastilla del drenaje.
6. Your tub may come with a drain cover and pop up
mechanism already installed. If not, to install the drain
pop up mechanism and drain cover, simply screw the
pop up mechanism into drain cap. Then, install the
assembly into drain basket.
6. Su bañera podría venir con una cubierta de drenaje y
un mecanismo accionable ya instalados. En caso
contrario, para instalar el mecanismo accionable y la
cubierta de drenaje, simplemente atornille el mecanismo
accionable a la tapa del drenaje. Luego, instale el
ensamble dentro de la canastilla del drenaje.


7. Puede que sea necesario recortar la tubería de drenaje
de PVC de 1½ pulgada que se extiende desde el piso a la
longitud apropiada.
rubber gasket
junta de goma
tape measure
cinta métrica
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

71.800.221.3379
8. Turn the tub to upright position. Prepare the drain to
be connected to the male PVC pipe rough-in above

8. Voltee la bañera a la posición vertical. Prepare el
drenaje que se conectará a la instalación de la tubería
macho de PVC por encima del nivel del suelo.
9. Center tub directly over PVC rough-in, adhere tub
onto PVC pipe.
NOTE: Unscrew the pop up mechanism and drain
cover to get a better view of the male PVC rough-in.
9. Centre la bañera directamente sobre la instalación de
PVC, adhiera la bañera sobre la tubería de PVC.
NOTA: Desenrosque el mecanismo accionable y la
cubierta del drenaje para teneruna mejor vista de la
instalación de la tubería macho de PVC.
10. Fill the tub with water to check for any leaks from
the connections. Verify that the drain is working
properly.
10. Llene la bañera con agua para verificar si existen
fugas en las conexiones. Verifique que el drenaje
funcione correctamente.
11. Finish your installation by running a bead of neutral
cure silicone sealant around the base of the tub where

damp cloth.
11. Termine su instalación aplicando un reborde de
sellador de silicona de curado neutro alrededor de la base
de la bañera, donde se junta con el piso. Limpie el exceso
de sellador con un trapo húmedo.
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

81.800.221.3379
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248

drain will be installed.

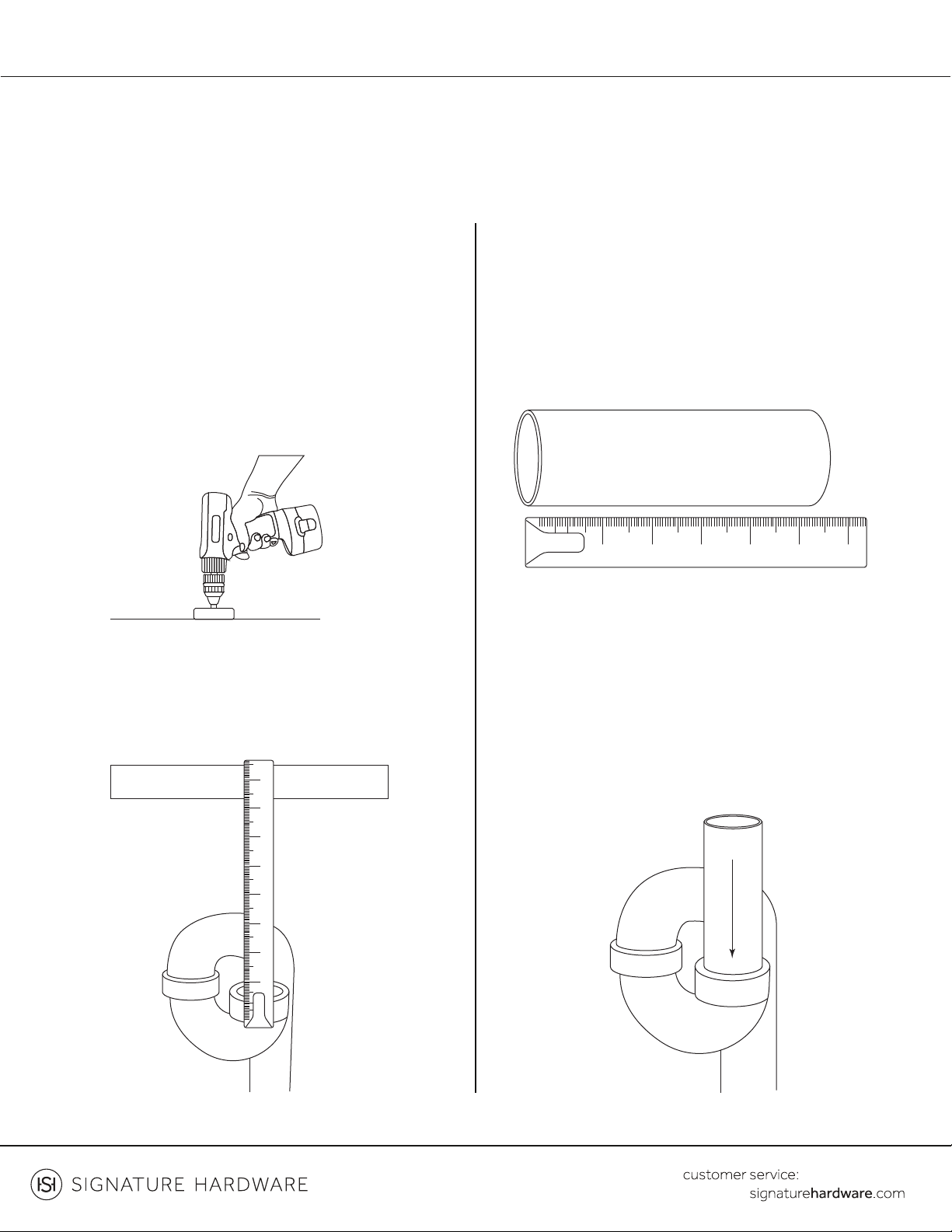

1. Perfore un orificio de 4" de diámetro en el subsuelo
donde se instalará el drenaje.
2. Measure the distance from the inside of the p-trap

2. Mida la distancia desde el interior del sifón de desagüe
hasta la parte superior del subsuelo (el sifón no está
incluido).
INSTALLATION
WITH QUICK CONNECT DRAIN
INSTALACIÓN
CON DRENAJE DE CONEXIÓN RÁPIDA
2 3 4 5 6 7 8 9
3. Cut the provided 1 ½” PVC pipe 3” shorter than the
-
ment taken in step two).
3. Corte la tubería de PVC incluida de 1 ½" unas 3" más
corta que la distancia entre el suelo y el sifón de desagüe
(la medición se realiza en el paso dos).
4. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the p-trap, per manufac-

until cement is bonded.
4. Aplique pintura para PVC ycemento en el exterior de la
tubería de PVC y en el interior del sifón de desagüe,
según las instrucciones del fabricante. Inserte la tubería
firmemente en el sifón de desagüe hasta que el cemento
se adhiera.
2 3 4 5 6 7

91.800.221.3379
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248
5. Apply PVC primer and cement to the outside of the
PVC pipe and to the inside of the drop-in drain insert.
5. Aplique pintura para PVC ycemento en el exterior de la
tubería de PVC y en el interior de la pieza del drenaje
embutido.
6. Slide the drop-in drain onto the PVC pipe, using a
twisting motion to ensure proper cement bond, apply
pressure until the cement is fully set. Ensure that the

quickly before cement sets.
6. Deslice el drenaje embutido sobre la tubería de PVC al
hacer un movimiento giratorio para asegurarse de que el
cemento se adhiera correctamente; presione hasta que
el cemento esté totalmente adherido. Asegúrese de que
el borde del drenaje embutido esté alineado con el
subsuelo. Actúe con rapidez antes de que se adhiera el
cemento.

opening around the drain as shown.
Note: If you are installing a decorative tail piece and

2 1/4” diameter wide directly above the drain plug to

7. Instale la superficie del suelo, como azulejos, dejando
una abertura alrededor del drenaje según la imagen.
Nota: Si instala una pieza de inserción decorativa y una
brida de suelo, instale el azulejo y deje una abertura con
un ancho de 2 1/4" de diámetro directamente sobre el
conector del drenaje para asegurarse de que la brida de
suelo cubra el orificio.
8. Remove the drain plug with a pair of long nose pliers.
8. Retire el conector del drenaje con unas pinzas de
punta larga.

brida de piso

10 1.800.221.3379
HIBISCUS
ACRYLIC FREESTANDING TUB
BAÑERA NO EMPOTRADA ACRÍLICA HIBISCUS
SKU: 948058, 948057, 948247, 948248
9. Once ready for tub installation, apply the provided
lubricant to the rubber portion of the inside of the drain.
9. Una vez que esté listo para instalar la bañera, aplique el
lubricante incluido a la parte de goma del interior del
drenaje.


of the drain and the p-trap will accommodate the tail
piece. Do not cut the brass tail piece that is included
with the drop-in drain kit.
Note:

tub’s drain rather than those provided with the drop-in
drain.
10. Fije la pieza de inserción adecuada al desagüe y al
rebosadero. Asegúrese de que la medida entre la base
del drenaje y el sifón de desagüe se ajuste a la pieza de
inserción. No corte la pieza de inserción de bronce
que está incluida con el kit de drenaje embutido.
Nota: Si instala una bañera no empotrada con un drenaje
expuesto y rebosadero, utilice la pieza de inserción
incluida con el drenaje de la bañera en lugar de las
incluidas con el drenaje embutido.
11. Optional: If installing a separately purchased tail

piece to length by measuring from tub drain connec-


11. Opcional: Si instala una brida de suelo y una pieza de
inserción que adquirió por separado, mida ycorte la pieza
de inserción de 12" en la longitud que obtenga al medir
desde la conexión del drenaje de la bañera. Asegúrese de
que la medida sobrepase 2" la parte inferior del accesorio
de drenaje embutido.
12. Apply the provided lubricant to the entire tail piece
being used. Position the bathtub so that the tail piece
is in line with the drop-in drain.
12. Aplique el lubricante incluido a toda la pieza de
inserción que se utiliza. Coloque la bañera de manera tal
que la pieza de inserción esté alineada con el drenaje
embutido.
