Silverline 845135 User manual

845135

www.silverlinetools.com

DIY

1200W Circular Saw

185mm

1200W Circular Saw

Scie circulaire 1200 W

Kreissäge, 1200 W

Sierra circular 1200 W

Sega circolare 1200 W

1200 W cirkelzaag

845135_Z1MANPRO1.indd 3 11/08/2014 16:54

1200W Circular Saw

234

845135_Z1MANPRO1.indd 2 11/08/2014 16:54

www.silverlinetools.com 3

English .................. 4

Français ................ 10

Deutsch................. 16

Español ................. 22

Italiano .................. 28

Nederlands............ 34

DIY

1200W Circular Saw

185mm

845135_Z1MANPRO1.indd 3 11/08/2014 16:54

Speciﬁcation

Voltage ..................................................................230V~50Hz

Power...........................................................................1200W

No load speed.......................................................... 5200min-1

Blade diameter ............................................................185mm

Bore diameter:...............................................................20mm

Supplied blade:....................................................ø185 x ø20 x

2.5mm x 24T

Max depth of cut................................................... 66mm (90°)

............................................................................ 38mm (45°)

Bevel range:....................................................................0-45°

Ingress protection:............................................................ IP20

Protection class ...............................................................

Dimensions (LxWxH):................................... 330x240x250mm

Weight: ......................................................................... 3.68kg

Sound and vibration information:

Sound pressure LPA:..................................................89.2dB(A)

Sound power LWA:...................................................100.2dB(A)

Uncertainty K:................................................................3dB(A)

Weighted vibration ah,CHeq (main handle)...................5.416m/s2

ah,CHeq (auxiliary handle)............................................6.556m/s2

Uncertainty K...............................................................1.5m/s2

As part of our ongoing product development, speciﬁcations

of Silverline products may alter without notice.

The sound intensity level for the operator may exceed 85dB(A)

and sound protection measures are necessary.

WARNING: Always wear ear protection where the sound level exceeds 85dB(A) and

limit the time of exposure if necessary. If sound levels are uncomfortable, even with ear

protection, stop using the tool immediately and check the ear protection is correctly ﬁtted

and provides the correct level of sound attenuation for the level of sound produced by

your tool.

WARNING: User exposure to tool vibration can result in loss of sense of touch, numbness,

tingling and reduced ability to grip. Long term exposure can lead to a chronic condition. If

necessary, limit the length of time exposed to vibration and use anti-vibration gloves. Do

not operate the tool with hands below a normal comfortable temperature, as vibration will

have a greater effect. Use the ﬁgures provided in the speciﬁcation relating to vibration to

calculate the duration and frequency of operating the tool.

Sound and vibration levels in the speciﬁcation are determined according to EN60745 or

similar international standards. The ﬁgures represent normal use for the tool in normal

working conditions. A poorly maintained, incorrectly assembled, or misused tool, may

produce increased levels of noise and vibration. www.osha.europa.eu provides information

on sound and vibration levels in the workplace that may be useful to domestic users who

use tools for long periods of time.

General Safety

WARNING Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, ﬁre and/or serious injury.

WARNING: This appliance is not intended for use by persons (including children) with

reduced, physical or mental capabilities or lack of experience or knowledge unless

they have been given supervision or instruction concerning use of the appliance by

a person responsible for their safety. Children must be supervised to ensure that they do

not play with the appliance.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents

b) Do not operate power tools in explosive atmospheres, such as in the presence

of ﬂammable liquids, gases or dust. Power tools create sparks which may ignite the

dust or fumes

c) Keep children and bystanders away while operating a power tool. Distractions can

cause you to lose control

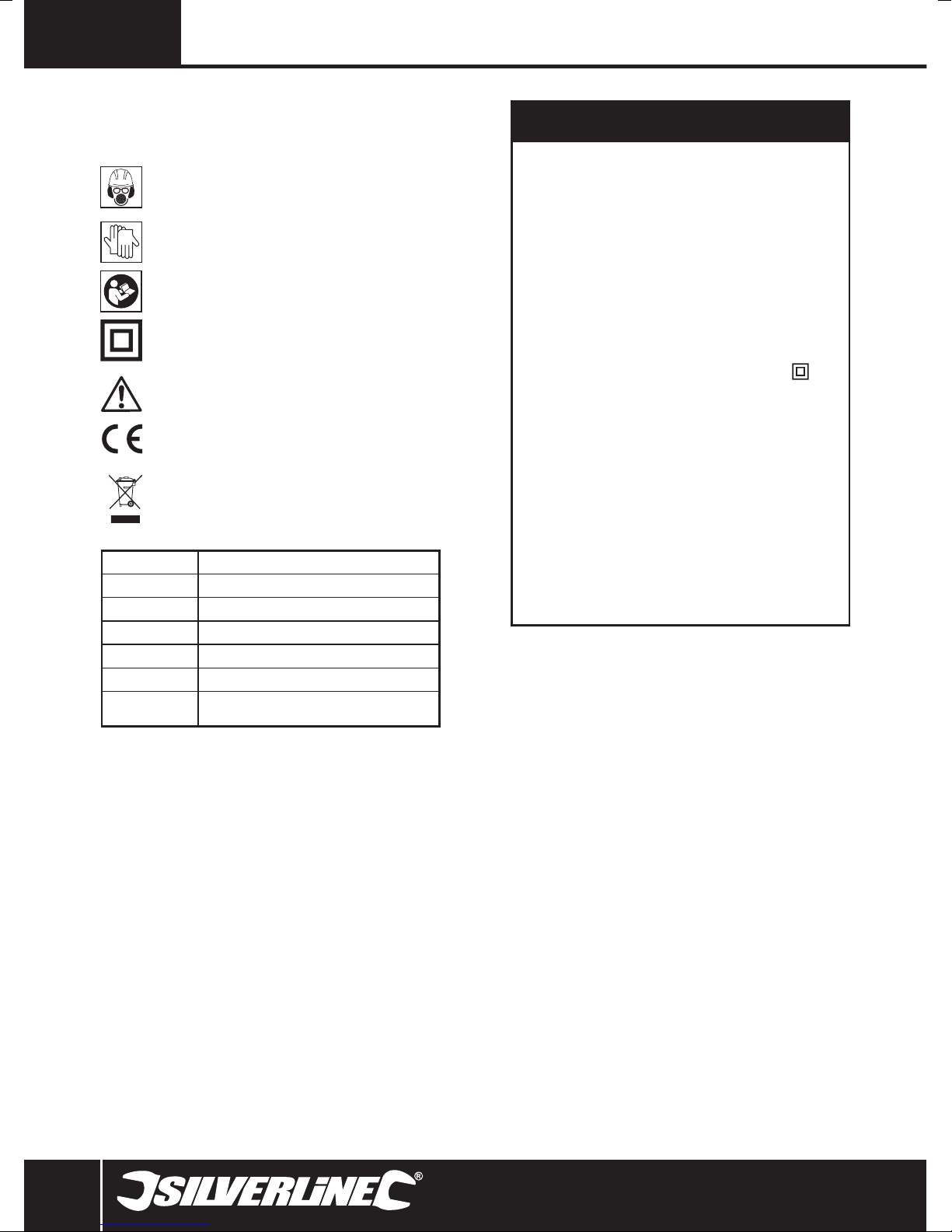

Description of Symbols

The rating plate on your tool may show symbols. These represent important information

about the product or instructions on its use

Wear hearing protection

Wear eye protection

Wear breathing protection

Wear head protection

Wear hand protection

Read instruction manual

Double insulated for additional protection

Caution!

Conforms to relevant legislation and safety standards

Environmental protection

Waste electrical products should not be disposed of with household waste.

Please recycle where facilities exist. Check with your local authority or

retailer for recycling advice

Original Instructions

VVolts

~Alternating current

AAmpere

noNo load speed

Hz Hertz

W, kW Watt, kilowatt

/min or min-1 (revolutions or reciprocation)

per minute

845135_Z1MANPRO1.indd 4 11/08/2014 16:54

www.silverlinetools.com 5

845135

Kickback Prevention and

Operator Safety

- kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an

uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down, the blade stalls

and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the

blade can dig into the top surface of the wood causing the blade to climb out of the kerf

and jump back toward the operator

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions

and can be avoided by taking precautions as follows:

a. Maintain a ﬁrm grip with both hands on the saw and position your arms to resist

kickback forces. Position your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions are taken.

Note: For circular saws with 140 mm or smaller diameter blades, the words “with both

hands” may be omitted.

b. When the blade is binding, or when interrupting a cut for any reason, release the

trigger and hold the saw motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw from the work or pull the saw

backward while the blade is in motion or kickback may occur. Investigate and take

corrective actions to eliminate the cause of blade binding.

c. When restarting a saw in the workpiece, centre the saw blade in the kerf and

check that the saw teeth are not engaged into the material. If saw blade is binding,

it may walk up or kickback from the workpiece as the saw is restarted.

d. Support large panels to minimise the risk of blade pinching and kickback. Large

panels tend to sag under their own weight. Supports must be placed under the panel on

both sides, near the line of cut and near the edge of the panel

e. Do not use dull or damaged blades. Unsharpened or improperly set blades produce

narrow kerf causing excessive friction, blade binding and kickback.

f. Blade depth and bevel adjusting locking levers must be tight and secure before

making a cut. If blade adjustment shifts while cutting, it may cause binding and

kickback.

g. Use extra caution when sawing into existing walls or other blind areas.The protruding

blade may cut objects that can cause kickback.

h. Check the lower guard before each use and do not use if it does not close freely,

ensuring that the blade does not touch any part of the guard or tool in all angles and

depths of cut. Never clamp or tie the lower guard in the open position.

i. Check the operation of the lower guard spring. If the guard and the spring are not

operating correctly, they must be serviced before use. The lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

j. The lower guard should be retracted manually only for special cuts such as ‘plunge

cuts’ and ‘compound cuts.’ Raise the lower guard by the retracting handle and as soon

as the blade enters the material, the lower guard must be released. For all other sawing,

the lower guard should operate automatically.

k. Ensure that the lower guard is covering the blade before placing the saw down. An

unprotected, coasting blade will cause the saw to ‘propel backwards’, cutting whatever

is in its path. Be aware of the time it takes for the blade to stop after the switch is

released. Do not use abrasive wheels, doing so will void the warranty.

l. If a circular saw features a riving knife it must be removed before plunge cutting. A

riving knife will interfere with a plunge cut causing kickback. The riving knife must

always be re-ﬁtted after plunge cutting. A circular saw with a permanent, non-

removable riving knife is NOT suitable for plunge cutting.

Circular Saw Safety

WARNING: Before connecting a tool to a power source (mains switch power point

receptacle, outlet, etc.) be sure that the voltage supply is the same as that speciﬁed on

the nameplate of the tool. A power source with a voltage greater than that speciﬁed for

the tool can result in serious injury to the user, and damage to the tool. If in doubt, do not

plug in the tool. Using a power source with a voltage less than the nameplate rating is

harmful to the motor.

DANGER: Keep hands away from cutting area and the blade. Keep your second hand

on the auxiliary, or motor housing. If both hands are holding the saw, they cannot be

cut by the blade.

Note: For circular saws with 140 mm or smaller diameter blades, the “keep your second

hand on auxiliary handle, or motor housing” may be omitted.

Do not reach underneath the workpiece. The guard cannot protect you from the blade

below the workpiece.

Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of the

blade teeth should be visible below the workpiece.

1200W Circular Saw

Electrical safety

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not

use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and

matching outlets will reduce risk of electric shock

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators,

ranges and refrigerators. There is an increased risk of electric shock if your body is

earthed or grounded

c) Do not expose power tools to rain or wet conditions. Water entering a power tool

will increase the risk of electric shock

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock

e) When operating a power tool outdoors, use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use reduces the risk of electric shock

f) If operating a power tool in a damp location is unavoidable, use a residual current

device (RCD) protected supply. Use of an RCD reduces the risk of electric shock

Personal safety

a) Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use a power tool while you are tired or under the inﬂuence of

drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury

b) Use personal protective equipment. Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal injuries

c) Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your ﬁnger on the switch or energising power tools that have

the switch on invites accidents

d) Remove any adjusting key or wrench before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal injury

e) Do not overreach. Keep proper footing and balance at all times. This enables better

control of the power tool in unexpected situations

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and

gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in

moving parts

g) If devices are provided for the connection of dust extraction and collection

facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards

Power tool use & care

a) Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed

b) Do not use the power tool if the switch does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired

c) Disconnect the plug from the power source and/or the battery pack from the

power tool before making any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce the risk of starting the power

tool accidentally

d) Store idle power tools out of the reach of children and do not allow persons

unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users

e) Maintain power tools. Check for misalignment or binding of moving parts,

breakage of parts and any other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier to control

g) Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be

performed. Use of the power tool for operations different from those intended could

result in a hazardous situation

WARNING: When used in Australia or New Zealand, it is recommended that this tool

is ALWAYS supplied via Residual Current Device (RCD) with a rated residual current of

30mA or less.

Service

a) Have your power tool serviced by a qualiﬁed repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained

845135_Z1MANPRO1.indd 5 11/08/2014 16:54

1Dust Extraction Port

2Main Handle

3On/Off Trigger Switch

4Front Handle

5Blade Direction Indicator

6Blade Securing Bolt (with ﬂange)

7Base Plate

8Parallel Guide Fence

9Hex Key

10 Spare Carbon Brushes

11 Guard Retraction Lever

12 Blade Guard

13 Bevel Angle Locking Screw

14 Guide Locking Screw

15 Bevel Angle Scale

16 Spindle Lock Lever

17 Brush Access Plugs

18 Lock Off Button

19 Cutting Depth Scale

20 Depth Locking Lever

Product Familiarisation

Intended Use

Hand-held corded electric circular saw for light to medium duty cross, rip and bevel cutting

of hard and softwood timber and sheet material.

WARNING:This circular saw is suitable for cutting wood, MDF, chipboard and similar

materials only; it is NOT suitable for cutting metal or wood with nails.

Unpacking Your Tool

• Carefully unpack and inspect your tool. Familiarise yourself with all its features and

functions

• Ensure that all parts of the tool are present and in good condition. If any parts are

missing or damaged, have such parts replaced before attempting to use this tool

Before Use

WARNING: ALWAYS disconnect the machine from the power supply before ﬁtting or

removing any accessory or making adjustments.

Dust extraction

• For a cleaner, safer work environment connect a dust extraction system or workshop

vacuum cleaner to the Dust Extraction Port (1)

Notes:

• Before you use your saw, it is recommended that you practise on scrap material.The

settings of the machine are crucial to achieving a good quality ﬁnish, and your work

could easily be damaged by using an incorrect setting

• The supplied blade comes pre-ﬁtted. Make sure the Blade Securing Bolt (6) is tightened

securely before ﬁrst use

Fitting and removing blades

WARNING: ALWAYS wear cut-proof gloves when handling saw blades.

• ALWAYS check the blade being ﬁtted is suitable for the material you intend to cut

• ONLY ﬁt blades that are in perfect condition. Blunt, bent, and cracked blades should

be discarded

1. Push the Spindle Lock Lever (16) inwards, and turn the blade by hand until you feel

the spindle lock engage

Never hold piece being cut in your hands or across your leg. Secure the workpiece to

a stable platform. It is important to support the work properly to minimise body exposure,

blade binding, or loss of control.

Hold the power tool by insulated gripping surfaces only, when performing an

operation where the cutting tool may contact hidden wiring or its own cord. Contact

with a “live” wire will also make exposed metal parts of the power tool “live” and could

give the operator electric shock.

When ripping, always use a rip fence or straight edge guide. This improves the

accuracy of cut and reduces the chance of blade binding.

Always use blades with correct size and shape (diamond versus round) of arbour

holes. Blades that do not match the mounting hardware of the saw will run eccentrically,

causing loss of control.

Never use damaged or incorrect blade washers or bolt. The blade washers and bolt

were specially designed for your saw, for optimum performance and safety of operation.

a) Do not allow anyone under the age of 18 years to operate this saw

b) When operating the saw, use safety equipment including safety goggles or shield, ear

protection, dust mask and protective clothing including safety gloves

c) Hand-held power tools may produce vibration. Vibration can cause disease. Gloves may

help to maintain good blood circulation in the ﬁngers. Hand-held tools should not be

used for long periods without a break

d) Whenever possible, use a vacuum dust extraction system to control dust/waste

e) Do not attempt to cut material thicker than detailed in the Speciﬁcations section of this

manual

f) Adjust the cutting depth to the thickness of the workpiece i.e. less than a full tooth of

the blade should be visible below the workpiece

g) Ensure that work is correctly supported. Large panels may sag under their own weight

and bind the saw blade. Supports must be placed under the panel on both sides, close

to the line of cut and near the edge of the panel

h) Ensure all supports and power cables are completely clear of the cutting path

i) Always secure the workpiece to a stable platform, ensuring body exposure is

minimised, avoiding blade binding, or loss of control

j) Always stand at an angle to the tool when operating

k) Be aware that the blade will project from the underside of the workpiece

l) Do not reach beneath the workpiece where the guard cannot protect you from the blade

m) Note the direction of rotation of the motor and the blade

n) Inspect the workpiece and remove all nails and other embedded objects prior to starting

work

o) Do not apply any sideways or twisting force to the blade whilst cutting

p) If a cut does not extend to the edge of the workpiece, or if the blade binds in the cut,

allow the blade to come to a complete stop and lift the saw out of the workpiece

q) Do not attempt to free a jammed blade before ﬁrst disconnecting the machine from

power

r) Do not move the saw backwards at any time whilst cutting

s) Beware of projected waste. In some situations, waste material may be projected at

speed from the cutting tool. It is the user’s responsibility to ensure that other people in

the work area are protected from the possibility of projected waste

t) If you are interrupted when operating the saw, complete the process and switch off

before diverting your attention

u) Check the lower guard for proper closing before each use. Do not operate the saw if

the lower guard does not move freely and close instantly. Never clamp or tie the lower

guard into the open position. If the saw is accidentally dropped, the lower guard may be

bent. Raise the lower guard with the retracting handle and make sure it moves freely

and does not touch the blade or any other part, in all angles and depths of cut

v) Always observe that the lower guard is covering the blade before resting the saw

on a surface after use. An unprotected, coasting blade will cause the saw to move

backwards, cutting whatever is in its path. Be aware of the time it takes for the blade to

stop after the trigger switch is released

w) Periodically check that all nuts, bolts and other ﬁxings have not loosened, tighten where

necessary

The tool must be used only for its prescribed purpose. Any use other than those mentioned

in this manual will be considered a case of misuse. The user, and not the manufacturer,

shall be liable for any damage or injury resulting from such cases of misuse.

The manufacturer shall not be liable for any modiﬁcations made to the tool nor for any

damage resulting from such modiﬁcations.

Even when the tool is used as prescribed it is not possible to eliminate all residual risk

factors.

845135_Z1MANPRO1.indd 6 11/08/2014 16:54

www.silverlinetools.com

845135 1200W Circular Saw

2. Unscrew the Blade Securing Bolt (6) anti-clockwise, using the supplied Hex Key (9)

3. Release the Spindle Lock Lever and remove the Blade Securing Bolt and the blade

ﬂange

4. Use the Guard Retraction Lever (11) to rotate the Blade Guard (12) out of the way,

and remove the blade

5. Fit the new blade, ensuring the arrow on the blade matches the direction indicated

by the Blade Direction Indicator (5)

6. Reﬁt the blade ﬂange, ensuring a form-ﬁt to the ﬂattened part of the spindle, and

reﬁt the Blade Securing Bolt

7. Press the Spindle Lock Lever and tighten the Blade Securing Bolt using the Hex Key

8. Release the Spindle Lock Lever and ensure the blade is secure before use

Adjusting the bevel angle

Note: This saw is equipped with a tilting Base Plate (7).

• To alter the angle of the base plate:

1. Loosen the Bevel Angle Locking Screw (13).The base plate will now be free to pivot

2. Select the angle required (0-45°), using the Bevel Angle Scale (15)

3. Tighten the Bevel Angle Locking Screw

Note: To ensure accuracy, the angle between the blade and the base plate should be

checked using a suitable protractor.

Adjusting the cutting depth

Note: This saw is equipped with a cutting depth adjustment mechanism.

• To alter the depth of the cut:

1. Loosen the Depth Locking Lever (20) by pushing it upwards. The Base Plate (7) is

now free to adjust to the required cutting depth

2. Adjust the Base Plate to the required depth using the Cutting Depth Scale (19) or a

ruler

3. Push down the Depth Locking Lever ﬁrmly, to lock the Base Plate into position

Note: When set correctly, the blade teeth should not protrude any further than

approximately 3mm beneath the workpiece.

Operation

Handling your circular saw

• ALWAYS hold the saw securely, with both hands, by the handles provided

• ALWAYS allow the blade to come to a complete stop before placing the machine down

• ALWAYS unplug the machine if it is to be left unattended

• ALWAYS make sure that work will not move whilst being cut. Use clamps where

appropriate

Making a cut

1. Hold the saw securely and rest the front edge of the Base Plate (7) on the edge of the

workpiece

2. Check that the blade is not in contact with the workpiece, or any other object

3. Start the machine by pressing in the Lock Off Button (18) and squeezing the On/Off

Trigger Switch (3)

4. Allow the motor to reach full speed, and push the saw smoothly forward, across the

workpiece

5. Maintain a steady movement and ensure the Base Plate is kept pressed against the

work

NOTE: The front edge of the Base Plate features a guide notch. For normal cutting align

the notch marked ‘0˚’ with the intended cutting line; for 45˚ bevel cutting align the notch

marked ‘45˚’ with the cutting line.

6. Allow the blade to pass through the material and release the On/Off Trigger Switch.

Alternatively, if the cut does not reach the edge of the workpiece, release the On/Off

Trigger Switch and allow the blade to stop moving before lifting out of the cut

WARNING: DO NOT place the machine down until the blade has stopped completely.

Using the parallel guide fence

• When working parallel to an edge, the Parallel Guide Fence (8) can be used to help

guide the saw

• Attach the Parallel Guide Fence to the Base Plate (7), and secure it by tightening the

Guide Locking Screw (14). Ensure the Parallel Guide Fence is attached securely

• The position of the Parallel Guide Fence can be adjusted to suit different tasks

• To follow an edge, keep the vertical foot of the Parallel Guide Fence pressed against the

vertical edge as the cut is made

Accessories

• A full range of accessories including circular saw blades, straight edges and rip-cut

guides is available from your Silverline stockist. Spare parts can be obtained from

toolsparesonline.com

Maintenance

WARNING: ALWAYS disconnect from the power supply before carrying out any

maintenance or cleaning.

Cleaning

WARNING: ALWAYS wear protective equipment including eye protection and gloves when

cleaning this tool.

• Keep your tool clean at all times. Dirt and dust will cause internal parts to wear quickly,

and shorten the device’s service life

• Clean the body of your machine with a soft brush, or dry cloth

• Never use caustic agents to clean plastic parts. If dry cleaning is not sufﬁcient, a mild

detergent on a damp cloth is recommended

• Water must never come into contact with the tool

• Ensure the tool is thoroughly dry before using it

• If available, use clean, dry, compressed air to blow through the ventilation holes (where

applicable)

Brushes

• Over time the carbon brushes inside the motor may become worn

• Excessively worn brushes may cause loss of power, intermittent failure, or visible

sparking

• To replace the brushes, remove the Brush Access Plugs (17) from both sides of the

machine. Remove the worn brushes and replaced with new. Replace brush access

plugs. Alternatively, have the machine serviced at an authorised Silverline service centre

Storage

• Store this tool carefully in a secure, dry place out of the reach of children

Disposal

Always adhere to national regulations when disposing of power tools that are no longer

functional and are not viable for repair.

• Do not dispose of power tools, or other waste electrical and electronic equipment

(WEEE), with household waste

• Contact your local waste disposal authority for information on the correct way to

dispose of power tools

845135_Z1MANPRO1.indd 7 11/08/2014 16:54

845135_Z1MANPRO1.indd 8 11/08/2014 16:54

www.silverlinetools.com 9

845135 1200W Circular Saw

Notiﬁed body: TÜV Product Service Ltd, Shanghai, China

The technical documentation is kept by: Silverline Tools

Date: 09/07/14

Signed:

Mr Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059. Registered address:

Central House, Church Street, Yeovil, Somerset BA20 1HH,

United Kingdom.

Terms & Conditions

Silverline Tools Guarantee

This Silverline product comes with a 3 year guarantee

in order to qualify for the 3 year guarantee. Guarantee period begins

according to the date of purchase on your sales receipt.

Registering your purchase

Registration is made at silverlinetools.com by selecting the Guarantee

Registration button. You will need to enter:-

• Your personal details

• Details of the product and purchase information

Once this information is entered your guarantee certiﬁcate will be created in

PDF format for you to print out and keep with your purchase.

Guarantee period becomes effective from the date of retail purchase as

detailed on your sales receipt.

PLEASE KEEP YOUR SALES RECEIPT

If this product develops a fault within 30 days of purchase, return it to the

stockist where it was purchased, with your receipt, stating details of the fault.

You will receive a replacement or refund.

If this product develops a fault after the 30 day period, return it to:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, UK

The guarantee claim must be submitted during the guarantee period.

You must provide the original sales receipt indicating the purchase date, your

name, address and place of purchase before any work can be

carried out.

You must provide precise details of the fault requiring correction.

Claims made within the guarantee period will be veriﬁed by Silverline Tools

to establish if the deﬁciencies are related to material or manufacturing of

the product.

Carriage will not be refunded. Items for return must be in a suitably clean and

safe state for repair, and should be packaged carefully to prevent damage or

injury during transportation. We may reject unsuitable or

unsafe deliveries.

All work will be carried out by Silverline Tools or its authorized

repair agents.

The repair or replacement of the product will not extend the period

of guarantee

Defects recognised by us as being covered by the guarantee shall be

corrected by means of repair of the tool, free of charge (excluding carriage

charges) or by replacement with a tool in perfect working order.

Retained tools, or parts, for which a replacement has been issued, will

become the property of Silverline Tools.

The repair or replacement of your product under guarantee provides beneﬁts

which are additional to and do not affect your statutory rights as a consumer.

What is covered:

The repair of the product, if it can be veriﬁed to the satisfaction of Silverline

Tools that the deﬁciencies were due to faulty materials or workmanship

within the guarantee period.

If any part is no longer available or out of manufacture, Silverline Tools will

replace it with a functional replacement part.

Use of this product in the EU.

What is not covered:

Silverline Tools does not guarantee repairs required as a result of:

Normal wear and tear caused by use in accordance with the operating

instructions eg blades, brushes, belts, bulbs, batteries etc.

The replacement of any provided accessories drill bits, blades, sanding

sheets, cutting discs and other related items.

Accidental damage, faults caused by negligent use or care, misuse, neglect,

careless operation or handling of the product.

Use of the product for anything other than normal domestic purposes.

Change or modiﬁcation of the product in any way.

Use of parts and accessories which are not genuine Silverline Tools

components.

Faulty installation (except installed by Silverline Tools).

Repairs or alterations carried out by parties other than Silverline Tools or its

authorized repair agents.

Claims other than the right to correction of faults on the tool named in these

guarantee conditions are not covered by the guarantee.

Battery Guarantee

Silverline batteries are guaranteed for 30 days. If a defect occurs on a

registered battery during the term of the Battery Guarantee, due to material

or manufacturing fault, then Silverline will replace it free of charge.This

guarantee does not apply to commercial use nor does it extend to normal

wear and tear or damage as a result of accident, abuse or misuse.

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: Silverline Tools

Declares that

Identiﬁcation code: 845135

Description: 1200W Circular Saw

Conforms to the following directives and standards:

• Machinery Directive 2006/42/EC

• Low Voltage Directive 2006/95/EC

• EMC Directive 2004/108/EC

• RoHS Directive 2011/65/EU

• EN 60745-1+A11:2010

• EN 60745-2-5:2010

• EN 55014-1+A2:2011

• EN 22014-2+A2:2008

• EN 61000-3-2+A2:2009

• EN 61000-3-3:2008

845135_Z1MANPRO1.indd 9 11/08/2014 16:54

Description des symboles

La plaque signalétique ﬁgurant sur votre outil peut présenter des symboles. Ces symboles

constituent des informations importantes relatives au produit ou des instructions

concernant son utilisation.

Port de protection auditive

Port de lunettes de sécurité

Port de masques respiratoires

Port du casque

Port de gants

Lire le manuel d’instructions

Double isolation pour une protection supplémentaire

Attention !

Conforme à la règlementation et aux normes européennes de sécurité

pertinentes

Protection de l’environnement

Les produits électriques usagés ne doivent pas être jetés avec les ordures

ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour

de plus amples informations, veuillez contacter votre municipalité ou

point de vente

Attention : Toujours pouter des protections auditives lorsque le niveau d’intensité est

supérieur à 85 dB(A) et limiter le temps d’exposition si nécessaire. Si l’intensité sonore

devient inconfortable, même avec les protections, arrêter immédiatement d’utiliser

l’appareil, vériﬁer que les protections sont bien mises et qu’elles sont adaptées au niveau

sonore produit par l’appareil.

Attention : L’exposition de l’utilisateur aux vibrations peut engendrer une perte du toucher,

des engourdissements, des picotements et réduire la capacité de préhension. L’exposition

à long terme peut conduire à des symptômes chroniques. Si nécessaire, limiter le

temps d’exposition aux vibrations, et portez des gants anti-vibrations. Ne pas utiliser cet

appareil à mains nues lorsque les températures sont en dessous d’un niveau normal et

confortable, puisque l’effet vibratoire en est accentué. Se référer aux données fournies par

les caractéristiques relatives aux vibrations pour calculer le temps et fréquence d’utilisation

de l’appareil.

Les niveaux sonores et vibratoires des caractéristiques techniques sont déterminés

en fonction de la norme EN60745 ou autres normes internationales. Ces données

correspondent à un usage normale de l’appareil, et ce dans des conditions de travail

normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les

niveaux sonores et vibratoires. Pour plus d’informations sur les niveaux des émissions

sonores et vibratoires sur le lieu de travail pouvant être utiles pour les particuliers utilisant

des outils pour une longue période, consulter sur le site http://osha.europa.eu/fr.

Consignes générales de

sécurité relatives aux appareils

électriques

AVERTISSEMENT Veuillez lire l’intégralité des consignes de sécurité et des

instructions. Le non-respect de ces consignes et instructions peut entraîner un risque de

choc électrique, d’incendie et/ou se traduire par des blessures graves

ATTENTION:Cet appareil n’est pas conçu pour être utilisé par des personnes (enfants

compris) ayant des capacités physiques ou mentales réduites, ou n’ayant pas la

connaissance ou l’expérience requise, à moins d’être sous la supervision d’une

personne responsable de leur sécurité ou d’avoir reçu les instructions nécessaires.

Les enfants ne doivent pas s’approcher et jouer avec cet appareil.

Veuillez conserver ces instructions et consignes de sécurité pour référence

ultérieure.

Caractéristiques techniques

Tension : .......................................................................230 V˜ 50 Hz

Puissance :...........................................................................1200 W

Vitesse à vide :.................................................................5200 min-1

Diamètre max. de la lame :.................................................185 mm

Diamètre d’alésage :.............................................................20 mm

Dimension de la lame fournie :................................. ø185 x ø20 x

2,5 mm x 24 dents

Profondeur max. de coupe :.........................................66 mm (90°)

38 mm (45°)

Réglage du biseau :...............................................................0 - 45°

Indice de protection :................................................................. IP20

Classe de protection :.................................................................

Dimension (L x l x H) :.....................................330 x 240 x 250 mm

Poids :...................................................................................3,68 kg

Informations sur l’intensité du niveau sonore et vibratoire

Pression acoustique LPA :................................................. 89,2 dB(A)

Puissance acoustique LWA :........................................... 100,2 dB(A)

Incertitude :...........................................................................3 dB (A)

Vibration pondérée : ah,CHeq (poignée principale)............. 5,416 m/s²

ah,CHeq (poignée auxiliaire) ............................................... 6,556 m/s²

Incertitude :..........................................................................1,5 m/s²

Du fait du développement permanent de nos produits, les caractéristiques des

produits Silverline peuvent changer sans notiﬁcation préalable.

L’intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l’utilisateur

prenne des mesures de protection auditive.

Traductions des instructions originales

VVolts

~Courant alternatif

AAmpère

noVitesse à vide

Hz Hertz

W, kW Watt, kilowatt

/min or min-1 tour par minute

845135_Z1MANPRO1.indd 10 11/08/2014 16:54

www.silverlinetools.com 11

L’expression « appareil électrique » employée dans les présentes consignes recouvre aussi

bien les appareils ﬁlaires à brancher sur le secteur que les appareils sans ﬁls fonctionnant

sous batterie.

Sécurité sur la zone de travail

a) Maintenir une zone de travail propre et bien éclairée. Des zones encombrées et mal

éclairées sont sources d’accidents.

b) Ne pas utiliser d’outils électriques dans des environnements explosifs, tels

qu’à proximité de liquides, de gaz ou de poussières inﬂammables. Les appareils

électriques produisent des étincelles susceptibles d’enﬂammer la poussière ou les

vapeurs présentes.

c) Eloigner les enfants et les passants pendant l’utilisation d’un appareil électrique.

Ceux-ci peuvent provoquer une perte d’attention et faire perdre la maîtrise de l’appareil.

Sécurité électrique

a) La prise d’un appareil électrique doit être adaptée à la prise du secteur. Ne jamais

modiﬁer la prise en aucune façon. Ne jamais utiliser d’adaptateur sur la prise

électrique d’appareil mis à la terre. Des prises non modiﬁées, adaptées aux boîtiers

de prise de courant, réduiront le risque de décharge électrique.

b) Eviter le contact corporel avec les surfaces mises à la terre telles que tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le risque de décharge électrique est plus

important si le corps est mis à la terre.

c) Ne pas exposer l’appareil électrique à la pluie ou à l’humidité. L’inﬁltration d’eau

dans un appareil électrique accroît le risque de décharge électrique.

d) Ne pas maltraiter le cordon électrique. Ne jamais utiliser le cordon électrique

pour porter, tirer ou débrancher l’appareil. Protéger le cordon électrique de la

chaleur, du contact avec l’essence, des bords tranchants et pièces rotatives. Un

cordon électrique endommagé ou entortillé accroît le risque de décharge électrique.

e) Lors d’une utilisation de l’appareil électrique en extérieur, se servir d’une

rallonge appropriée à une utilisation en extérieur. Cela réduit le risque de décharge

électrique.

f) Si une utilisation de l’appareil électrique dans un environnement humide ne peut

être évitée, utiliser une alimentation protégée par un disjoncteur différentiel.

L’utilisation d’un disjoncteur différentiel réduit le risque de décharge électrique.

Sécurité des personnes

a) Rester vigilant et faire preuve de bon sens lors de la manipulation de l’appareil.

Ne pas utiliser un appareil électrique lorsque l’on se trouve dans un état de

fatigue, ou sous l’inﬂuence de drogues, d’alcool ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut se traduire par des blessures

graves.

b) Porter un équipement de protection approprié. Toujours porter une protection

oculaire. Le port de masque à poussières, chaussures de sécurité antidérapantes,

casque de sécurité et protections antibruit adaptés aux différentes conditions de travail

réduit le risque de blessures corporelles.

c) Eviter tout démarrage accidentel. S’assurer que l’interrupteur marche-arrêt soit

en position d’arrêt avant de brancher l’appareil sur l’alimentation secteur ou

d’installer la batterie, de prendre l’appareil ou de le transporter. Porter un appareil

électrique tout en maintenant le doigt posé sur l’interrupteur ou brancher un appareil

électrique dont l’interrupteur est sur la position de marche est source d’accidents.

d) Enlever toute clé et tout instrument de réglage avant de mettre l’appareil

électrique en marche. Une clé ou un instrument de réglage laissé ﬁxé à un élément en

rotation de l’appareil électrique peut entraîner des blessures physiques.

e) Ne pas essayer d’atteindre une zone hors de portée. Se tenir toujours en position

stable permettant de conserver l’équilibre. Cela permet de mieux contrôler l’appareil

électrique dans des situations inattendues.

f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des

bijoux pendants. Eloigner cheveux, vêtements et gants des pièces en mouvement.

Les vêtements amples, les bijoux pendants et cheveux longs peuvent être happés par

les pièces en rotation.

g) Si l’appareil est pourvu de dispositifs destinés au raccord d’équipements

d’extraction et de récupération de la poussière/sciure, s’assurer qu’ils soient bien

ﬁxés et utilisés correctement L’utilisation de ces dispositifs peut réduire les risques

dus à la poussière.

Utilisation et entretien des appareils électriques

a) Ne pas forcer sur l’appareil électrique. Utiliser l’appareil électrique approprié au

travail à effectuer. Un appareil électrique adapté et employé au rythme pour lequel il

a été conçu permettra de réaliser un travail de meilleure qualité et dans de meilleures

conditions de sécurité.

b) Ne pas utiliser un appareil électrique dont l’interrupteur marche-arrêt est hors

service. Tout appareil électrique dont la commande ne s’effectue plus par l’interrupteur

marche-arrêt est dangereux et doit être réparé.

c) Débrancher l’appareil électrique ou démonter sa batterie avant d’effectuer tout

réglage ou changement d’accessoire et avant de le ranger. De telles mesures

préventives réduiront les risques de démarrage accidentel.

d) Ranger les appareils électriques inutilisés hors de portée des enfants et ne

pas permettre l’utilisation de cet appareil aux personnes non habituées à son

maniement ou n’ayant pas lu les présentes instructions. Les appareils électriques

sont dangereux dans les mains d’utilisateurs inexpérimentés.

e) Veiller à l’entretien des appareils électriques. Vériﬁer que les éléments rotatifs

soient bien alignés et non grippés. S’assurer de l’absence de pièces cassées ou

endommagées susceptibles de nuire au bon fonctionnement de l'appareil. Si

l’appareil électrique est endommagé, le faire réparer avant toute utilisation. De

nombreux accidents sont dus à l’utilisation d’appareils électriques mal entretenus.

f) Veiller à ce que les outils de coupe soient tenus affûtés et propres. Des outils de

coupe bien entretenus, aux tranchants bien affûtés, sont moins susceptibles de se

gripper et sont plus faciles à contrôler.

g) Utiliser l’appareil électrique, les accessoires et outils à monter conformément

à ces instructions, en tenant compte des conditions de travail et de la tâche à

réaliser. Toute utilisation d’un appareil électrique autre que celle pour laquelle il a été

conçu peut entraîner des situations à risque.

ATTENTION : Lorsque utilisé en Australie ou en Nouvelle Zélande, il est recommandé

que cet appareil soit toujours alimenté via un disjoncteur différentiel ayant un courant

résiduel de 30 mA ou moins.

Révision

a) Ne faire réparer votre appareil électrique que par un réparateur qualiﬁé utilisant

uniquement des pièces de rechange identiques. Cela permet de maintenir la

sécurité d’utilisation de l’appareil électrique.

Rebond : prévention et sécurité

de l’utilisateur :

- kickback is a sudden reaction to a pinched, bound or misaligned saw blade, causing an

uncontrolled saw to lift up and out of the workpiece toward the operator;

- when the blade is pinched or bound tightly by the kerf closing down, the blade stalls

and the motor reaction drives the unit rapidly back toward the operator;

- if the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the

blade can dig into the top surface of the wood causing the blade to climb out of the kerf

and jump back toward the operator

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions

and can be avoided by taking precautions as follows:

a. Exercer une prise en main sûre et ferme de la scie, des deux mains, en tenant

les bras de manière à résister aux forces de rebond. Se placer d’un côté ou de

l’autre de la lame, mais jamais dans son prolongement. Le rebond peut entraîner un

sursaut de la machine vers l’arrière, mais la mise en œuvre de précautions adéquates

permettra à l’utilisateur de maîtriser les forces de rebond.

Note : Pour les scies circulaire de 140 mm ou dont les lames sont plus petites

l’expression « avec les deux mains peut être omise.

b. Lorsque la lame se grippe, ou lors de l’interruption d’une coupe pour une raison

quelconque, relâcher la gâchette et maintenir la scie sur la pièce à couper, sans

la déplacer, jusqu’à arrêt complet de la lame. Ne jamais retirer la scie de la pièce

en la soulevant ou en la faisant reculer dans le trait de coupe tant que la lame

tourne. Rechercher la cause du problème et prendre toutes les mesures permettant d’y

remédier.

c. Lors du redémarrage de l’appareil dans la pièce à couper, centrer la lame de la

scie dans le trait de coupe et vériﬁer que les dents de la scie ne mordent pas

dans le matériau, dans le cas contraire, la lame pourrait être projetée vers le haut ou

rebondir au moment du redémarrage de la scie.

d. Placez des éléments de support sous les panneaux de grande taille de chaque

côté de la ligne de coupe, à proximité de la ligne de coupe et à proximité des

bords du panneau, aﬁn d’empêcher l’affaissement du panneau. Ceci réduit

également le risque de pincement de la lame et de rebond.

e. Ne pas utiliser de lames émoussées ou endommagées. Les lames non affûtés

ou mal montées produisent des traits de coupe plus étroits, entraînant un excès de

frottement, un grippage de la lame et un risque de rebond.

f. Les leviers de blocage de réglage de profondeur de lame et de réglage du biseau

doivent être bien serrés avant de procéder à la coupe. Tout dérèglement de la lame

au cours de la coupe peut causer un grippage et de rebond.

g. Procéder avec une prudence particulière lors de la réalisation de « coupes plongeantes

» dans des parois ou autres zones non débouchantes. La lame est susceptible de venir

couper des objets pouvant occasionner un rebond.

h. Vériﬁez avant chaque utilisation que la protection inférieure ferme bien. Ne mettez

pas la scie en marche si la protection inférieure ne s’actionne pas librement et ne se

ferme pas instantanément. Ne ﬁxez jamais la protection inférieure en position ouverte

par un moyen quelconque. Toute chute de la scie peut entraîner une déformation de la

protection inférieure. Relevez la protection inférieure à l’aide de la poignée de retrait

pour vous assurer qu’elle n’est pas entravée et qu’elle ne vient pas toucher la lame

ou tout autre partie de la scie, à tous les angles et toutes les profondeurs de coupe

possibles.

i. Vériﬁez le bon fonctionnement du ressort de la protection inférieure. Si la protection et

son ressort ne fonctionnent pas correctement, faites-les réparer avant toute utilisation.

Une détérioration du fonctionnement de la protection inférieure peut provenir de

l’endommagement des composants, de dépôts résineux ou d’une accumulation de

débris.

845135 Scie circulaire 1200 W

845135_Z1MANPRO1.indd 11 11/08/2014 16:54

j. La protection inférieure ne doit se rétracter à la main que dans le cas de coupes

spéciﬁques, telles que les coupes « plongeantes » et les coupes composées (coupes

d’onglets biseautées). Soulevez la protection inférieure en rétractant la poignée et, dès

que la lame pénètre dans le matériau, relâchez la protection inférieure. Dans tous les

autres cas de sciage, laissez la protection inférieure procéder automatiquement.

k. Assurez-vous toujours que la protection inférieure recouvre bien la lame avant de

déposer la scie. Une lame non protégée et en rotation peut entraîner une projection

de la scie vers l’arrière, avec un risque de coupure des éléments avec lesquels elle

viendrait en contact. N’oubliez pas que la lame met un certain temps à s’arrêter

totalement une fois que la gâchette est relâchée. N’utilisez pas de meules ou disques

de meuleuses à la place des lames de scie circulaire. Ceci annulerait votre garantie.

l. Si une scie circulaire possède un couteau diviseur, il doit être retiré avant d’effectuer

une coupe plongeante. Un couteau diviseur entraverait le fonctionnement de la scie

circulaire lors d’une coupe plongeante ce qui pourrait causer un rebond. Le couteau

diviseur doit toujours être réinstallé après une coupe plongeante. Une scie circulaire qui

possède un couteau diviseur permanent et non-amovible n’est PAS adaptée aux coupes

plongeantes.

Consignes de sécurité

supplémentaires pour les scies

circulaires

AVERTISSEMENT : Avant de brancher l’outil sur l’alimentation secteur, bien vériﬁer que la

tension d’alimentation est la même que celle indiquée sur la plaque signalétique de l’outil.

Une alimentation électrique dont la tension est supérieure à celle indiquée sur l’outil risque

d’entraîner des blessures chez l’utilisateur et des dommages sur l’outil. En cas de doute,

ne pas brancher l’outil. L’utilisation d’une source de courant dont la tension est inférieure à

celle indiquée sur l’outil peut endommager le moteur.

ATTENTION : Garder les mains éloignées de la zone de coupe et de la lame. Garder

l’autre main sur la poignée auxiliaire, ou sur le boitier du moteur. Si les deux mains

tiennent la scie, elles ne peuvent pas être coupées par la lame.

Note : Pour les scies circulaires de 140 mm ou avec des disques de plus petit diamètre, la

consigne ‘Garder votre seconde main sur la poignée auxiliaire, ou sur le boitier du moteur’

peut être omise.

Ne pas essayer d’atteindre la pièce de travail par le dessous. Le carter de protection

ne peut pas vous protéger de la lame sous la pièce de travail.

Régler la profondeur de coupe selon l’épaisseur de la pièce de travail. Moins d’une

dent entière de la lame doit être visible sous la pièce de travail.

Ne jamais tenir la pièce à découper dans les mains ou entre les jambes. Immobiliser

la pièce de travail sur une plateforme stable. Il est important de soutenir la pièce

correctement pour éviter les expositions du corps, contact avec la lame, ou une perte

de contrôle.

En fonctionnement, les outils électriques doivent toujours être tenus par les surfaces

de préhension isolantes, ce qui garantit votre protection en cas de contact entre

l’appareil et son cordon d’alimentation ou des ﬁls électriques cachés. Tout contact

entre un ﬁl sous tension et les parties métalliques apparentes de l’appareil peut entraîner

un risque de choc électrique si l’utilisateur vient à toucher ces parties métalliques.

Pour des refentes, toujours utiliser un guide à refendre ou le bord d’un guide droit.

Ceci améliore la précision de coupe et réduit les risques de contact avec la lame.

Toujours utiliser les lames recommandées, de la taille indiquée et de l’alésage

indiqué. Les lames non adaptées aux éléments de montage prévus sur la scie

présenteront des défauts de concentricité et conduiront à une mauvaise maîtrise de la

machine.

Ne jamais utiliser des rondelles ou des boulons de lame inadaptés ou endommagés.

Les rondelles et les boulons ont été spéciﬁquement conçus pour votre scie, pour une

performance optimale et une sécurité de fonctionnement.

a) Interdire à toute personne de moins de 18 ans d’utiliser cet appareil.

b) L’utilisation d’une scie circulaire demande le port d’équipements de sécurité tels que

lunettes ou visière de sécurité, casque anti-bruit et habillement protecteur tel que gants

de sécurité.

c) Les outils électriques portatifs produisent des vibrations. Les vibrations peuvent

provoquer des maladies. En conservant la chaleur, des gants portés par l’utilisateur

peuvent lui permettre de maintenir une bonne circulation sanguine dans les doigts. Les

outils portatifs ne doivent pas être utilisés pendant de longues périodes sans marquer

une pause.

d) Dans la mesure du possible, utiliser un système d’extraction des poussières pour

contrôler la poussière/les déchets.

e) Ne pas tenter de couper des matériaux plus épais que ceux recommandés dans ce

manuel.

f) Adapter la profondeur de coupe en fonction de l’épaisseur de la pièce à couper, c’est-à-

dire que la lame ne doit ressortir sous la pièce à couper que sur une longueur inférieure

à la taille d’une dent.

g) S’assurer que la pièce à couper se trouve sur des supports adéquats. Les grosses

pièces peuvent ployer sous leur propre poids et ainsi coincer la lame. Les panneaux et

pièces de grande taille doivent être soutenus de manière adéquate de chaque côté de

la ligne de coupe, bien à proximité de celle-ci, ainsi que sur les bords.

h) S’assurer que tous les supports et les câbles électriques se trouvent en dehors du trait

de coupe.

i) Toujours immobiliser la pièce à couper sur une surface stable à l’aide d’instruments aﬁn

d’être libre de ses mouvements, en les plaçant de manière qu’ils n’entraînent pas le

grippage de la lame ou la perte du contrôle de la machine.

j) Toujours se tenir avec un angle par rapport à l’appareil en utilisation.

k) Tenez compte du fait que la lame ressortira en dessous de la pièce à couper.

l) Ne pas placer vos doigts sous la pièce à couper car le carter de protection de lame ne

permettrait plus de vous en protéger.

m) Tenir compte du sens de rotation du moteur et de la lame.

n) Examiner préalablement la pièce à couper et retirer les clous et autres objets étrangers.

o) Ne jamais appliquer de force latérale ou de torsion sur la lame lors de la coupe.

p) Si la coupe entreprise ne doit pas parvenir jusqu’au bord de la pièce à couper, ou si

la lame se grippe en cours de coupe, laisser la lame s’arrêter complètement avant de

lever la scie.

q) Ne jamais commencer à dégager une lame coincée avant d’avoir débranché la

machine.

r) Ne jamais faire reculer la scie lors de la coupe.

s) Attention aux projections de débris. Dans certaines circonstances, des éclats de

matériau peuvent se trouver projetés à grande vitesse. Il appartient à l’utilisateur de

s’assurer que toute personne également présente dans la zone de travail soit protégée

contre ces projections.

t) La coupe est interrompue, ﬁnir l’action entreprise et éteindre la machine avant de lever

les yeux de l’ouvrage.

u) Inspecter régulièrement le carter de protection de la lame. Si le carter ne revient pas

automatiquement sur la lame, faire réviser l’appareil avant toute utilisation. Ne jamais

utiliser un dispositif quelconque pour maintenir le carter de protection de la lame en

position ouverte. Si la scie tombe, le carter de protection peut être tordu. Soulever le

carter de protection à l’aide du levier du carter de protection et s’assurer qu’il peut se

déplacer librement et ne touche pas la lame ou une autre pièce, à tous les angles et

toutes les profondeurs de coupe.

v) Toujours vériﬁer que le carter de protection recouvre la lame avant de poser la scie

sur une surface après utilisation. Une lame en mouvement non protégée par le carter

de protection déplacerait la scie vers l’arrière, coupant tout ce qui se trouve sur son

passage. Tenir en compte que la lame de la scie reste en mouvement pendant un

certain temps après que la gâchette marche-arrêt ait été relâchée.

w) Vériﬁer régulièrement que toutes les ﬁxations par écrous, boulons et autres soient bien

serrées.

L’outil doit être uniquement utilisé dans son but prescrit. Toute autre utilisation que celle

indiquée dans le présent manuel sera considérée impropre. Tout dommage et toute lésion

découlant d’une quelconque utilisation impropre de l’outil relèveront de la responsabilité de

l’utilisateur et non pas de celle du fabricant.

Le fabricant ne saurait être responsable d’aucune modiﬁcation apportée à l’outil ni d’aucun

dommage résultant de telles modiﬁcations.

Même lorsque l’outil est utilisé comme indiqué, il est impossible d’éliminer tous les

facteurs de risque résiduels. De par sa fabrication et sa conception, cet outil peut entraîner

les risques suivants.

845135_Z1MANPRO1.indd 12 11/08/2014 16:54

www.silverlinetools.com

845135 Scie circulaire 1200 W

1Tubulure d’extraction de la poussière

2Poignée principale

3Gâchette marche-arrêt

4Poignée avant

5Indicateur du sens de rotation de la lame

6Boulon de ﬁxation de la lame (avec bride)

7Embase

8Guide parallèle

9Clé six pans

10 Balais de charbon de rechange

11 Levier du carter de protection

12 Carter de protection de la lame

13 Molette de verrouillage de l’angle du biseau

14 Molette de verrouillage du guide

15 Echelle de réglage de l’angle du biseau

16 Levier de verrouillage de l’arbre

17 Capuchons d’accès aux balais de charbon

18 Bouton de verrouillage

19 Echelle de profondeur de coupe

20 Levier de verrouillage de profondeur

Se familiariser avec le produit

Usage conforme

Scie circulaire électrique portable à ﬁl pour les taches légères et moyennes de coupes

transversales, de coupes longitudinales et de coupes en biseaux sur des bois durs et

tendres et les panneaux de bois.

ATTENTION : Cette scie circulaire est adaptée pour couper le bois, le MDF les panneaux

agglomérés uniquement ; elle n’est pas adaptée pour couper le métal ou le bois avec

des clous.

Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau d’emballage et

familiarisez-vous avec toutes les caractéristiques du produit.

• Assurez-vous que toutes les pièces sont présentes et en bonne condition. Si des pièces

sont endommagées ou manquantes, faites-les réparer ou remplacer avant d’utiliser

l’appareil.

Avant utilisation

ATTENTION : Débranchez toujours la machine de l’alimentation secteur avant d’installer ou

de retirer un accessoire ou d’effectuer des réglages.

Extraction de la poussière

• Pour travailler dans un environnement plus propre et sain, branchez un système

d’extraction de la poussière sur la tubulure d’extraction (1).

Remarques :

• Il est recommandé de s’entraîner sur une chute de matériau avant d’utiliser la scie.

Régler la scie est important pour obtenir un travail de qualité, et une scie mal réglée

peut endommager votre pièce de travail.

• La lame fournie est préinstallée. Cependant, vériﬁez bien que le boulon de ﬁxation de la

lame (6) soit bien serré avant la première utilisation.

Fixer et retirer une lame

ATTENTION : Portez toujours des gants de protection anti-coupures lorsque vous

manipulez des lames de scie

• Vériﬁez toujours que la lame à ﬁxer est adéquate avec le matériau à couper

• Fixez uniquement des lames en bonne condition. Des lames émoussées, pliées, ou

ﬁssurées doivent être rejetées.

1. Poussez le levier de verrouillage de l’arbre (16) vers l’intérieur, et tournez la lame à la

main jusqu’à ce que vous sentiez que le verrouillage de l’arbre est enclenché.

2. Dévissez le boulon de ﬁxation de la lame (6) dans le sens inverse des aiguilles d’une

montre, en vous servant de la clé six pans fournie (9).

3. Relâchez le levier de verrouillage de l’arbre et enlevez le boulon de ﬁxation de la

lame et la bride de la lame.

4. Servez-vous du levier du carter de protection (11) pour faire pivoter le carter de

protection de la lame (12) aﬁn de pouvoir enlever la lame.

5. Fixez la nouvelle lame, en vous assurant que la ﬂèche sur la lame soit dans la même

direction que l’Indicateur du sens de rotation de la lame (5).

6. Réinstallez la bride de la lame, en faisant correspondre à la partie aplatie de l’arbre,

et réinstallez le boulon de ﬁxation de la lame.

7. Poussez le levier de verrouillage de l’arbre et serrez le boulon de ﬁxation de la lame

avec la clé six pans.

8. Relâchez le levier de verrouillage de l’arbre et assurez-vous que la lame soit

sécurisée avant utilisation.

Réglage de l’angle de biseau

Remarque : Cette scie est équipée d’une embase pivotante (7).

• Pour changer l’angle d’inclinaison de l’embase :

1. Desserrez la molette de verrouillage de l’angle du biseau (13). L’embase est

maintenant prête à pivoter.

2. Réglez à l’angle requis (0-45°) en vous aidant de l’échelle de réglage de l’angle du

biseau (15).

3. Resserrez la mollette de verrouillage de l’angle du biseau.

Remarque : Pour un réglage précis de l’angle de biseau, il est recommandé d’utiliser un

rapporteur entre l’embase et la lame.

Réglage de la profondeur de coupe

Remarque : Cette scie est équipée d’un mécanisme pour régler la profondeur de coupe.

• Pour changer la profondeur de coupe :

1. Desserrez le levier de verrouillage de profondeur (20) en le poussant vers le haut.

L’embase (7) est maintenant prête à régler à la profondeur de coupe requise.

2. Pour régler la profondeur, utilisez l’échelle de profondeur de coupe (19) ou une règle.

3. Poussez fermement le levier de verrouillage de profondeur vers le bas pour

verrouiller l’embase en place.

Remarque : Lorsque le réglage est correct, les dents de la lame ne doivent pas dépasser

de plus de 3 mm sous la pièce de travail.

Instructions d’utilisation

Manipuler la scie

• TOUJOURS maintenir la scie fermement, avec une main sur chaque poignée.

• TOUJOURS attendre l’arrêt complet de la lame avant de reposer la scie.

• TOUJOURS débrancher la scie si elle n’est plus sous surveillance.

• TOUJOURS immobiliser votre pièce de travail pour effectuer une coupe. Utiliser des

serre-joints si approprié.

Effectuer une coupe

1. Maintenir la scie fermement et posez l’avant de l’embase (7) sur le bord de la pièce

de travail.

2. Vériﬁer que la lame ne soit pas en contact avec la pièce de travail ou tout autre objet.

3. Démarrez la scie en appuyant sur le bouton de verrouillage (18) et appuyer sur la

gâchette marche/arrêt (3).

4. Laisser le moteur atteindre sa vitesse maximale, et pousser sur la scie de façon

régulière sur la pièce de travail.

5. Maintenir un mouvement constant et s’assurer que l’embase de la scie repose bien

contre la pièce de travail.

Remarque : L’avant de l’embase possède une encoche de guidage. Pour des coupes

normales aligner l’encoche marquée ‘0’ avec la ligne de coupe ; pour les coupes en biseau

à 45° aligner l’encoche marquée ‘45’ avec la ligne de coupe.

6. Attendez que la lame ait ﬁni la coupe avant de relâcher la gâchette marche/arrêt.

Si la coupe ne se fait pas d’un bord à l’autre, relâchez la gâchette marche-arrêt et

attendez que la lame s’arrête avant de soulever la scie de la piève de travail.

ATTENTION : NE PAS reposer la scie tant que la lame ne s’est pas complètement arrêtée.

Utilisation du guide parallèle

1. Pour faire une coupe parallèle par rapport à un bord, il est possible d’utiliser le guide

parallèle (8) pour aider à guider la scie.

2. Fixer le guide parallèle sur l’embase (7) et le sécuriser en serrant avec la molette de

verrouillage du guide (14). Vériﬁer que le guide parallèle soit bien ﬁxé.

845135_Z1MANPRO1.indd 13 11/08/2014 16:54

3. Le guide parallèle peut se régler en fonction de la coupe à effectuer.

4. Pour suivre un bord, garder le pied vertical du guide parallèle appuyé contre le bord

vertical de la pièce lors de la coupe.

Accessoires

• Une gamme complète d’accessoires comprenant des lames de scie circulaires, des

guides droits et des guides pour coupe longitudinale sont disponibles chez votre

revendeur Silverline. Des pièces de rechange sont disponibles sur toolsparesonline.com.

Entretien

Attention : TOUJOURS débrancher l’appareil de sa source d’alimentation avant de le

nettoyer ou de l’entretenir.

Nettoyage

ATTENTION : TOUJOURS porter un équipement de protection comprenant des lunettes de

sécurité et des gants de travail lors du nettoyage de cet outil.

• Garder l’appareil propre. La poussière et la saleté provoquent l’usure rapide des

éléments internes de l’appareil et réduit sa durabilité.

• Utiliser une brosse souple ou un chiffon sec pour le nettoyage.

• Nettoyer le boitier de la machine avec un chiffon doux et humide.

• Ne jamais utiliser d’agents caustiques sur les parties plastiques. Si un nettoyage sec ne

sufﬁt pas, il est recommandé d’utiliser un détergent doux sur un chiffon humide.

• L’appareil ne doit jamais être mis en contact avec de l’eau.

• S’assurer que l’appareil soit complètement sec avant de l’utiliser.

• Si possible, nettoyer les oriﬁces de ventilation à l’air comprimé propre et sec (si applicable).

Remplacement des balais

• Avec le temps, les balais de charbon du moteur s’usent. Ce processus d’usure est

accéléré si la machine est surchargée ou utilisée dans des environnements poussiéreux

• Si les balais sont excessivement usés, le rendement du moteur peut diminuer, la machine

peut ne pas démarrer ou une quantité anormale d’étincelles peut être observée

• Pour remplacer les balais, retirer les capuchons d’accès aux balais de charbon (17)

de chaque côté de l’appareil. Enlever les deux balais usés, et les remplacer par les

nouveaux. Autrement, il est possible de les faire remplacer dans un centre d’entretien

Silverline agréé.

Rangement

• Ranger cet outil dans un endroit sûr, sec et hors de portée des enfants.

Recyclage

Lorsque l’appareil n’est plus en état de fonctionner et qu’il n’est pas réparable, recyclez

l’appareil en accord avec les réglements nationales.

• Ne pas jeter les outils électriques et autres équipements électriques ou électroniques

(DEEE) avec les ordures ménagères.

• Contacter les autorités locales compétentes en matière de gestion des déchets pour

des informations relative à vous informer de la procédure à suivre pour recycler les

outils électriques.

845135_Z1MANPRO1.indd 14 11/08/2014 16:54

www.silverlinetools.com 15

845135 Scie circulaire 1200 W

Conditions de garantie des outils Silverline

Garantie Silverline

Ce produit Silverline bénéﬁcie d’une garantie de

3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant

l’achat aﬁn de bénéﬁcier de la garantie de 3 ans. La période de garantie

commence à partir de la date d’achat ﬁgurant sur votre facture d’achat.

Enregistrement de votre achat

Visitez silverlinetools.com, sélectionnez le bouton d’enregistrement et saisissez :

• Vos informations personnelles

• Les informations concernant le produit et l’achat

Vous recevrez le certiﬁcat de garantie en format PDF. Veuillez l’imprimer et le

conserver avec votre achat.

La période de garantie prend effet à compter de la date de l’achat en magasin,

comme indiqué sur votre facture d’achat.

VEUILLEZ CONSERVER VOTRE FACTURE D’ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l’achat, retournez-le

au magasin où vous l’avez acheté, avec votre facture, en expliquant en détail le

problème. Le produit sera remplacé ou vous serez remboursé(e).

Si ce produit est défectueux après cette période de 30 jours,

retournez-le à :

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la période de

garantie.

Avant toute intervention sous garantie, vous devez présenter la facture d’achat

originale sur laquelle doivent ﬁgurer la date d’achat, votre nom, votre adresse et

le lieu d’achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront

vériﬁées par Silverline Tools pour établir si la défaillance du produit est liée à un vice

de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être

convenablement propres et sûrs pour être réparés et devraient être emballés

soigneusement pour éviter tout dommage ou toute blessure pendant le transport.

Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation

agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de

garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront

rectiﬁées par la réparation de l’outil, sans frais (hormis les frais de port) ou par son

remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte

des avantages ; ces avantages s’ajoutent à vos droits statutaires en tant que

consommateur sans les affecter aucunement.

La présente garantie couvre:

La réparation du produit, s’il peut être vériﬁé, à la satisfaction de Silverline Tools,

que les défaillances du produit ont été provoquées par un vice de matériau ou de

fabrication au cours de la période de garantie.

Si une pièce n’est plus disponible ou n’est plus fabriquée, Silverline Tools la

remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l’UE.

La présente garantie ne couvre pas:

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées

par :

L’usure normale provoquée par l’utilisation conforme aux instructions d’utilisation,

par exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles

abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un

entretien négligent, une mauvaise utilisation, un manque d’entretien ou une

utilisation ou une manipulation imprudente du produit.

L’utilisation du produit à des ﬁns autres que son utilisation domestique normale.

Le moindre changement ou la moindre modiﬁcation du produit.

L’utilisation de pièces et d’accessoires qui ne sont pas des composants véritables

de Silverline Tools.

Une installation défectueuse (sauf si l’installation a été réalisée par Silverline Tools).

Les réparations ou les modiﬁcations réalisées par des tiers autres que Silverline

Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectiﬁer les défaillances de l’outil

indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.

Garantie batterie

Les batteries de Silverline sont garanties pour 30 jours. En cas de défaut sur une

batterie enregistrée lors de la période de garantie batterie, Silverline la remplacera

gratuitement. Cette garantie ne s’applique pas à l’utilisation commerciale et ne

s’étend pas non plus à l’usure normale ou aux dommages causés par des accidents,

des mauvais traitements ou une utilisation impropre.

Déclaration de conformité CE

Le soussigné : Mr Darrell Morris

Autorisé par : Silverline Tools

Déclare que le produit :

Code d’identiﬁcation : 845135

Description: Scie circulaire 1200 W

Est conforme aux directives suivantes :

• Directive sur les machines 2006/42/CE

• Directive sur les basses tensions 2006/95/CE

• Directive sur la compatibilité électromagnétique 2004/108/CE

• Directive RoHS 2011/65/UE

• EN 60745-1+A11:2010

• EN 60745-2-5:2010

• EN 55014-1+A2:2011

• EN 22014-2+A2:2008

• EN 61000-3-2+A2:2009

• EN 61000-3-3:2008

Organisme notiﬁé : TÜV Product Service Ltd, Shanghai, China

La documentation technique est conservée par : Silverline Tools

Date : 09/07/14

Signature :

Mr Darrell Morris

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, numéro d’entreprise 06897059. Adresse

légale : Central House, Church Street, Yeovil, Somerset BA20 1HH,

United Kingdom.

845135_Z1MANPRO1.indd 15 11/08/2014 16:54

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie

vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Schutzklasse II (doppelt isoliert)

Achtung, Gefahr!

Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach

Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie

sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von

der zuständigen Behörde oder dem Händler beraten.

WARNUNG: Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet,

unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die

Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden

Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz

und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den

Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG: Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen

ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu

einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu

chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen

und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug

nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen

Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter

Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die

zulässige Belastungsdauer und -häuﬁgkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen

werden nach EN 60745 bzw. vergleichbaren internationalen Standards bestimmt.

Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges

unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und

unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte

aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie

Vibrationsbelastungen, die auch für Heimanwender relevant sein können, ﬁnden Sie

auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am

Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag,

Brand und/oder schwere Verletzungen verursachen.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit

eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen

ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer

wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in

der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder

müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug

verwenden.

Technische Daten

Spannung..............................................................230 V~, 50 Hz

Leistung...........................................................................1200 W

Leerlaufdrehzahl........................................................5.200 min-1

Sägeblatt .................................................................... Ø 185 mm

Bohrung........................................................................ Ø 20 mm

Mitgeliefertes Sägeblatt....................................... Ø 185 x Ø 20 x

2,5 mm x 24 ZpZ

Schnitttiefe ..................................................bei 90° max. 66 mm

...................................................................bei 45° max. 38 mm

Gehrungswinkelbereich.....................................................0–45°

Schutzart.............................................................................IP 20

Schutzklasse .....................................................................

Abmessungen (L x B x H)............................330 x 240 x 250 mm

Gewicht ...........................................................................3,68 kg

Geräusch- und Vibrationsinformationen

Schalldruckpegel (LPA)................................................. 89,2 dB(A)

Schallleistungspegel (LWA)......................................... 100,2 dB(A)

Unsicherheit K ..................................................................3 dB(A)

Hand-Arm-Vibration ah,CHeq (Hauptgriff)........................5,416 m/s2

Hand-Arm-Vibration ah,CHeq (Zusatzhandgriff)...............6,556 m/s2

Unsicherheit K ................................................................1,5 m/s2

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die

technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und

Lärmschutzmaßnahmen sind notwendig.

Übersetzung des Originaltextes

VVolt

~Wechselspannung

AAmpere

noLeerlaufdrehzahl

Hz Hertz

W, kW Watt, kilowatt

/min oder min-1 (Umdrehungen) pro Minute

845135_Z1MANPRO1.indd 16 11/08/2014 16:54

www.silverlinetools.com 17

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht

vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist.

Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepﬂegte

Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind

leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die

auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die

vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

WARNUNG! In Australien und Neuseeland darf dieses Gerät nur unter Verwendung einer

Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von

höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren.Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Vermeidung von Rückschlag:

Benutzersicherheit

– ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder

falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt

und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

– wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt,

blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück;

– wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich

die Zähne der hinteren Sägeblattkante in der Oberﬂäche des Werkstücks verhaken,

wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung

der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er

kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert

werden.

a. Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine

Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer

seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen.

Bei einem Rückschlag kann die Säge rückwärts springen, jedoch kann die

Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.

Anmerkung: Bei Kreissägen mit Sägeblättern von maximal 140 mm Durchmesser

müssen nicht zwingend beide Hände verwendet werden.

b. Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die

Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand

gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen

oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein

Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des

Sägeblattes.

c. Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren

Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht

im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück

herausbewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet

wird.

d. Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein

klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem

Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden,

sowohl in Nähe des Sägespalts als auch an der Kante.

e. Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit

stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen

Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.

f. Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest.

Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt

verklemmen und ein Rückschlag auftreten.

g. Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere

nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in

verborgene Objekte blockieren und einen Rückschlag verursachen.

h. Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube richtig schließt.

Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht bei allen

Winkeleinstellungen und Schnitttiefen frei beweglich ist und sich nicht sofort schließt.

Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest.

i. Überprüfen Sie die Funktionsfähigkeit der Schutzhaubenfeder. Lassen Sie das Gerät

vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Die

untere Schutzhaube wird möglicherweise durch beschädigte Teile, klebrige

Ablagerungen oder angesammeltes Sägemehl blockiert.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht

sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene

Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät

verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie

keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines

elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberﬂächen wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen,

aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie

mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen,

Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem

drehenden Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das

Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen

erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können,

vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub

verringern.

Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku,

bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des

Elektrowerkzeuges.

845135 Kreissäge, 1200 W

845135_Z1MANPRO1.indd 17 11/08/2014 16:54

j. Die untere Schutzhaube darf nur für besondere Anwendungen wie Tauchschnitte oder

Schifterschnitte manuell zurückgezogen werden. Heben Sie die untere Schutzhaube

mithilfe des Blattschutzhebels an; sobald das Sägeblatt in den Werkstoff einschneidet,

muss die untere Schutzhaube losgelassen werden. Für alle anderen Sägearbeiten sollte

die untere Schutzhaube automatisch funktionieren.

k. Achten Sie vor dem Ablegen der Säge immer darauf, dass die untere Schutzhaube das

Sägeblatt bedeckt. Ein ungeschütztes, leer laufendes Sägeblatt führt dazu, dass die

Säge rückwärts arbeitet und alles, was im Weg ist, durchsägt. Beachten Sie, dass

es einige Zeit dauert, bis das Sägeblatt nach Freigabe der Taste zum Stillstand kommt.

Verwenden Sie keine Schleifscheiben, da dies zum Erlöschen der Garantie führt.

l. Wenn eine Kreissäge über einen Spaltkeil verfügt, muss dieser vor Tauchschnitten

entfernt werden. Der Spaltkeil verursacht beim Tauchsägen Rückschlag. Der Spaltkeil

ist unmittelbar nach Beendigung des Tauchschnittes wieder anzubringen. Eine

Kreissäge mit fest montiertem, nicht herausnehmbarem Spaltkeil eignet sich nicht zum

Tauchsägen.

Zusätzliche Sicherheitshinweise

für Kreissägen

WARNUNG! Vergewissern Sie sich vor Anschluss des Geräts an eine Stromquelle

(Netzsteckdose, Verlängerungsleitung, Kabeltrommel usw.), dass die Versorgungsspannung

mit der auf dem Leistungsschild des Elektrowerkzeugs angegebenen Spannung

übereinstimmt. Eine Stromquelle mit höherer Spannung als der auf dem Gerät

angegebenen Spannung kann zu schweren Verletzungen des Bedieners führen und das

Gerät beschädigen. Falls Sie sich nicht sicher sind, schließen Sie das Gerät nicht an die

Stromquelle an. Die Nutzung einer Stromquelle mit einer geringeren Spannung als der auf

dem Typenschild angegebenen ist schädlich für den Motor.

GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das

Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.

Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.

Anmerkung: Bei Kreissägen mit Sägeblättern von maximal 140 mm Durchmesser müssen

nicht zwingend beide Hände verwendet werden.

Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück

nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine

volle Zahnhöhe unterdem Werkstück sichtbar sein.

Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest.

Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück

gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust

der Kontrolle zu minimieren.

Fassen Sie das Elektrowerkzeug nur an den isolierten Griffﬂächen an, wenn Sie

Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder

das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt

auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen

Schlag.

Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade

Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit,

dass das Sägeblatt klemmt.

Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender

Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den

Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder

-Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre

Säge konstruiert, für optimale Leistung und Betriebssicherheit.

a) Erlauben Sie niemand unter 18 Jahren, dieses Werkzeug zu bedienen.

b) Verwenden Sie bei der Bedienung der Säge Sicherheitsausrüstung einschließlich

Schutzbrille oder -schild, Gehörschutz, Staubmaske und Schutzkleidung einschließlich

Schutzhandschuhen.

c) Tragbare Elektrowerkzeuge können starke Schwingungskräfte erzeugen. Diese

Vibrationen können gesundheitsschädigend sein. Wärmende Handschuhe können

zu einer guten Durchblutung der Finger beitragen. Tragbare Werkzeuge sollten nie über

längere Zeiträume ohne Pausen verwendet werden.

d) Verwenden Sie nach Möglichkeit ein Staubabsaugsystem, um anfallenden Staub und

Abfall unter Kontrolle zu halten.

e) Die Stärke des zu bearbeitenden Werkstücks darf die Angaben in den technischen

Daten dieser Gebrauchsanweisung nicht übersteigen.

f) Passen Sie die Schnitttiefe an die Stärke des Werkstücks an, d.h. unter dem Werkstück

darf kein ganzer Sägeblattzahn sichtbar sein.

g) Stellen Sie sicher, dass das Werkstück ordnungsgemäß abgestützt ist. Große Platten

können unter ihrem Eigengewicht durchhängen und ein Verklemmen des Sägeblattes

verursachen. Stützvorrichtungen müssen beidseitig unter der zu bearbeitenden Platte

nahe der Schnittlinie und den Plattenkanten aufgestellt werden.

h) Sorgen Sie dafür, dass sich keine Netzkabel und Abstütz- bzw. Einspannvorrichtungen in

der Schnittbahn beﬁnden.

i) Spannen Sie das Werkstück stets auf einer stabilen Unterlage ein, damit die

Berührungspunkte Ihres Körpers mit dem Werkstück auf ein Minimum beschränkt und

ein Festfahren des Sägeblattes sowie ein Kontrollverlust vermieden werden.

j) Stellen Sie sich bei der Bedienung der Säge immer seitlich zur Säge.

k) Bedenken Sie, dass das Sägeblatt über die Unterseite des Werkstücks hinausreicht.

l) Greifen Sie niemals unter das Werkstück, da die Schutzhaube dort keinen Schutz vor

dem Sägeblatt bietet.

m) Beachten Sie die Drehrichtung des Motors und des Sägeblattes.

n) Untersuchen Sie das Werkstück und entfernen Sie alle Nägel und anderen Fremdkörper,

bevor Sie mit der Arbeit beginnen.

o) Wirken Sie während des Sägens nicht seitlich oder drehend auf das Sägeblatt ein.

p) Wenn ein Schnitt nicht bis zur Werkstückkante reicht oder wenn das Sägeblatt

verklemmt, lassen Sie das Sägeblatt zum völligen Stillstand kommen und heben Sie

dann die Säge vom Werkstück ab.

q) Schalten Sie immer das Gerät aus, bevor Sie ein verklemmtes Sägeblatt zu lösen

versuchen.

r) Bewegen Sie die Säge während des Schneidevorgangs niemals rückwärts.

s) Seien Sie sich der Gefahr durch weggeschleudertes Ausschussmaterial bewusst. Unter

Umständen können Verschnittstücke mit hoher Geschwindigkeit vom Schneidwerkzeug

fortkatapultiert werden. Es liegt in der Verantwortung des Benutzers, andere Personen

im Arbeitsbereich vor der Gefahr durch umherﬂiegende Schnittreste zu schützen.

t) Falls Sie während des Sägens unterbrochen werden, beenden Sie den Arbeitsschritt und

schauen Sie erst dann auf.

u) Prüfen Sie die untere Sägeblattschutzhaube vor jedem Gebrauch auf ordnungsgemäße

Schließfunktion. Betreiben Sie die Säge nicht, wenn sich die untere

Sägeblattschutzhaube nicht frei bewegen lässt und nicht sofort schließt. Fixieren

Sie die untere Sägeblattschutzhaube niemals in der geöffneten Stellung. Wird die Säge

versehentlich fallengelassen, kann die Sägeblattschutzhaube dadurch verbiegen. Öffnen

Sie die untere Sägeblattschutzhaube über den Rückziehhebel und achten Sie dabei

darauf, dass sie sich in allen Schnittwinkel- und Schnitttiefeneinstellungen frei bewegt

und das Sägeblatt oder andere Teile nicht berührt.

v) Vergewissern Sie sich stets, dass die untere Sägeblattschutzhaube das Sägeblatt

abdeckt, bevor Sie die Säge nach dem Gebrauch ablegen. Ein ungeschütztes, im

Leerlauf laufendes Sägeblatt verursacht eine Rückwärtsbewegung der Säge, die in

Folge alle in ihrer Schnittbahn beﬁndlichen Objekte anschneidet. Berücksichtigen Sie,

dass es eine Zeitlang dauert, bis das Sägeblatt nach Freigabe des Auslöseschalters zum

völligen Stillstand kommt.

w) Überprüfen Sie in regelmäßigen Abständen, dass alle Muttern, Schrauben und anderen

Befestigungselemente fest angezogen sind.

Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden. Jede

von der Beschreibung in dieser Gebrauchsanweisung abweichende Verwendung wird als

missbräuchliche Verwendung angesehen. Der Bediener, nicht der Hersteller, ist für jegliche

Schäden oder Verletzungen aufgrund missbräuchlicher Verwendung haftbar.

Der Hersteller ist weder für am Gerät vorgenommene Modiﬁkationen noch für aus solchen

Veränderungen resultierende Schäden haftbar.

Selbst bei Verwendung des Geräts entsprechend den Anweisungen ist es nicht möglich,

alle verbleibenden Risikofaktoren auszuschließen.

845135_Z1MANPRO1.indd 18 11/08/2014 16:54

www.silverlinetools.com

845135 Kreissäge, 1200 W

Bestimmungsgemäße

Verwendung

Handgeführte elektrische Kreissäge mit Netzkabel für leichte bis mittlere Abläng-, Längs-

und Winkelschnitte in Hart- und Weichholz sowie Plattenmaterialien.

WARNUNG! Diese Kreissäge ist ausschließlich für Sägeschnitte in Holz, MDF, Spanplatten

und ähnliche Materialien konzipiert; sie darf nicht zur Bearbeitung von Metall oder Holz mit

Nägeln verwendet werden.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich

vollständig mit allen seinen Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in

einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese

ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Zubehörteile wechseln

oder Einstellungsänderungen vornehmen.

Staubabsaugung

• Schließen Sie einen Staubfangbeutel oder eine Absauganlage an den Spanauswurf (1)

an, um für eine sauberere, sicherere Arbeitsumgebung zu sorgen.

Hinweise:

• Für hochwertige Arbeitsergebnisse sind die Sägeeinstellungen entscheidend. Durch

falsche Einstellungen kann es zudem leicht zu Schäden am Werkstück kommen. Es

wird daher empfohlen, vor Gebrauch der Säge an Restmaterial zu üben.

• Das im Lieferumfang enthaltene Sägeblatt ist ab Werk montiert. Kontrollieren Sie vor

Inbetriebnahme, dass die Spannschraube (6) fest angezogen ist.

Sägeblattwechsel

WARNUNG! Tragen Sie beim Umgang mit Sägeblättern stets schnittfeste

Schutzhandschuhe.

• Vergewissern Sie sich stets, dass das Sägeblatt für den zu bearbeitenden Werkstoff

geeignet ist.

• Montieren Sie nur Sägeblätter, die sich in einwandfreiem Zustand beﬁnden. Stumpfe,

verbogene und gerissene Sägeblätter müssen umgehend entsorgt werden.

1. Drücken Sie die Spindelarretierung (16) nach innen und drehen Sie das Sägeblatt

von Hand, bis die Spindelarretierung greift.

2. Lösen Sie die Spannschraube (6) mit dem Sechskantschlüssel (9) durch Drehen im

Gegenuhrzeigersinn.

3. Geben Sie die Spindelarretierung frei und entfernen Sie die Spannschraube und den

Spannﬂansch.

4. Drehen Sie die Sägeblattschutzhaube (12) mittels Schutzhaubenhebel (11) aus dem

Weg und nehmen Sie das Sägeblatt ab.

5. Bringen Sie das neue Sägeblatt an und achten Sie dabei darauf, dass der Pfeil

am Sägeblatt und der Drehrichtungsanzeiger (5) in der angegebenen Richtung

übereinstimmen.

6. Bringen Sie den Spannﬂansch wieder an und achten Sie dabei auf Formschlüssigkeit

mit der Abﬂachung an der Spindel. Setzen Sie die Spannschraube anschließend

ebenfalls wieder ein.

7. Halten Sie die Spindelarretierung gedrückt und ziehen Sie die Spannschraube mit

dem Sechskantschlüssel fest.

8. Geben Sie die Spindelarretierung frei und vergewissern Sie sich vor dem Einschalten

der Säge, dass das Sägeblatt fest sitzt.

Winkeleinstellung

Hinweis: Diese Säge ist mit einer schwenkbaren Grundplatte (7) ausgestattet.

• Gehen Sie wie folgt vor, um den Neigungswinkel der Grundplatte zu verändern:

1. Lösen Sie die Schraube der Winkelarretierung (13). Die Grundplatte lässt sich jetzt

schwenken.

2. Wählen Sie anhand der Winkelskala (15) den gewünschten Winkel (0–45°).

3. Ziehen Sie die Winkelarretierungsschraube wieder an.

Hinweis: Es wird empfohlen, den Winkel zwischen Sägeblatt und Grundplatte mit einem

geeigneten Winkelmesser zu überprüfen, um Genauigkeit zu gewährleisten.

Schnitttiefeneinstellung

Hinweis: Diese Säge verfügt über einen Mechanismus zur Einstellung der Schnitttiefe.

• Gehen Sie zum Ändern der Schnitttiefe wie folgt vor:

1. Lösen Sie die Schnitttiefenarretierung (20), indem Sie sie hochdrücken. Die

Grundplatte (7) lässt sich jetzt auf die gewünschte Schnitttiefe einstellen.

2. Bringen Sie die Grundplatte mithilfe der Schnitttiefenskala (19) oder einem Lineal auf

die benötigte Schnitttiefe.

3. Drücken Sie die Schnitttiefenarretierung kräftig herunter, um die Grundplatte zu

ﬁxieren.

Hinweis: Bei korrekter Einstellung reichen die Sägeblattzähne höchstens etwa 3 mm über

die Unterseite des Werkstücks hinaus.

Bedienung

Handhabung der Kreissäge

• Halten Sie die Säge stets gut mit beiden Händen an den Handgriffen fest.

• Warten Sie stets, bis das Sägeblatt zum völligen Stillstand gekommen ist, bevor Sie

die Säge ablegen.

• Ziehen Sie stets den Netzstecker der Säge, bevor die Säge unbeaufsichtigt gelassen

wird.

• Sorgen Sie stets dafür, dass sich das Werkstück während des Sägens nicht verschieben

kann. Setzen Sie bei Bedarf Schraubzwingen ein.

Arbeitshinweise

1. Halten Sie die Säge gut fest und setzen Sie die Vorderkante der Grundplatte (7) auf

die Werkstückkante.

2. Achten Sie darauf, dass das Sägeblatt weder das Werkstück noch andere

Gegenstände berührt.

3. Schalten Sie die Säge ein, indem Sie die Einschaltsperre (18) drücken und den Ein-/

Ausschalter (3) betätigen.

4. Warten Sie, bis der Motor seine volle Drehzahl erreicht hat und schieben Sie die

Säge dann gleichmäßig vorwärts in das Werkstück.

5. Achten Sie auf eine beständige Bewegung und halten Sie die Grundplatte fest gegen

das Werkstück gedrückt.

HINWEIS: Die Vorderkante der Grundplatte verfügt über eine Führungskerbe. Richten

Sie für herkömmliche Sägearbeiten die mit 0° markierte Kerbe auf die Schnittlinie aus.

Für 45°-Gehrungsschnitte muss die mit 45° gekennzeichnete Kerbe auf die Schnittlinie

ausgerichtet sein.

1Spanauswurf

2Hauptgriff

3Ein-/Ausschalter

4Zusatzgriff

5Drehrichtungsanzeiger

6Spannschraube (mit Spannﬂansch)

7Grundplatte

8Parallelanschlag

9Sechskantschlüssel

10 Ersatzkohlebürsten

11 Schutzhaubenhebel

12 Sägeblattschutzhaube

13 Winkelarretierung

14 Anschlagsarretierung

15 Winkelskala

16 Spindelarretierung

17 Kohlebürsten-Verschlussstopfen

18 Einschaltsperre

19 Schnitttiefenskala

20 Schnitttiefenarretierung

Geräteübersicht

845135_Z1MANPRO1.indd 19 11/08/2014 16:54

6. Geben Sie den Ein-/Ausschalter frei, sobald das Sägeblatt das Werkstück durchtrennt

hat. Falls der Schnitt das Werkstück nicht durchtrennen soll, geben Sie den Ein-/

Ausschalter zur Beendigung des Schnittes frei und warten Sie, bis das Sägeblatt zum

völligen Stillstand gekommen ist, bevor Sie es aus dem Werkstück nehmen.

WARNUNG! Legen Sie die Säge erst ab, nachdem das Sägeblatt zum völligen Stillstand

gekommen ist.

Sägen mit Parallelanschlag

• Soll parallel zu einer Kante gesägt werden, empﬁehlt sich die Verwendung des

Parallelanschlags (8) zur Führung der Säge.

• Der Parallelanschlag wird an der Grundplatte (7) montiert und über die

Anschlagsarretierung (6) ﬁxiert. Überprüfen Sie den Parallelanschlag auf festen Sitz.

• Die Position des Parallelanschlags lässt sich der jeweils auszuführenden Aufgabe

anpassen.

• Um an einer Kante entlangzusägen, halten Sie den senkrechten Fuß des

Parallelanschlags während des Schnitts gegen die senkrechte Kante gedrückt.

Zubehör

• Eine Reihe an Zubehör einschließlich Kreissägeblättern, Führungsschienen usw. ist

über Ihren Silverline-Fachhändler erhältlich. Ersatzteile können über toolsparesonline.

com bezogen werden.

Instandhaltung

WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Wartungs- oder

Reinigungsarbeiten durchführen.

Reinigung

WARNUNG! Tragen Sie während der Reinigung dieses Gerätes stets Schutzausrüstung

einschließlich Schutzbrille und Schutzhandschuhen.

• Halten Sie Ihr Gerät stets sauber. Durch Staub und Schmutz verschleißen die inneren

Teile schnell und die Lebensdauer des Gerätes wird verkürzt.

• Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.

• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Falls eine Trockenreinigung

nicht ausreichend ist, sollte ein mildes Reinigungsmittel auf einem feuchten Lappen

verwendet werden.

• Das Gerät darf niemals mit Wasser in Berührung kommen.

• Vergewissern Sie sich vor dem erneuten Gebrauch, dass das Gerät wieder vollkommen

trocken ist.

• Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen,

sofern verfügbar.

Kohlebürsten

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.

• Wenn der Verschleiß der Bürsten fortgeschritten ist, kann dadurch die Motorleistung

abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung

kommen.

• Nehmen Sie zum Wechseln der Kohlebürsten die Kohlebürsten-Verschlussstopfen

(17) auf beiden Seiten des Gerätes ab. Die abgenutzten Bürsten können nun gegen

die neuen ausgetauscht werden. Bringen Sie anschließend die Kohlebürsten-

Verschlussstopfen wieder an. Das Gerät kann stattdessen auch von einem zugelassenen

Silverline-Vertragskundendienst gewartet werden.

Lagerung

• Bewahren Sie dieses Gerät an einem trockenen, sicheren Ort außerhalb der Reichweite

von Kindern auf.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen

Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den

Hausmüll entsorgen.

• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen

Entsorgung von Elektrowerkzeugen beraten.

845135_Z1MANPRO1.indd 20 11/08/2014 16:54

Table of contents

Languages:

Other Silverline Saw manuals

Silverline

Silverline 758130 User manual

Silverline

Silverline DC-MBS7 User manual

Silverline

Silverline 454954 User manual

Silverline

Silverline 624327 User manual

Silverline

Silverline 304583 User manual

Silverline

Silverline 953452 User manual

Silverline

Silverline DIY 1400W User manual

Silverline

Silverline 991471 User manual

Silverline

Silverline 546534 User manual

Silverline

Silverline 613578 User manual

Silverline

Silverline DIY Series User manual

Silverline

Silverline 938778 User manual

Silverline

Silverline UK-937675 User manual

Silverline

Silverline 285873 User manual

Silverline

Silverline 441563 User manual

Silverline

Silverline 937675 User manual

Popular Saw manuals by other brands

MEP

MEP SHARK 282 Use and maintenance manual

Grizzly

Grizzly G1016 instruction manual

DeWalt

DeWalt DCS374 user manual

Ryobi

Ryobi RLS1351 Operator's manual

Black & Decker

Black & Decker ThunderVolt 1809 instruction manual

DeWalt

DeWalt DW743 Operation manual

Craftsman

Craftsman 315.21234 Operator's manual

Makita

Makita JR3051T instruction manual

Bosch

Bosch 3 601 M30 401 Original instructions

AEG

AEG PS 305 DG Original instruction

Parkside

Parkside PDKS 120 A2 Operation and safety notes

TYROLIT Hydrostress

TYROLIT Hydrostress TBE400 operating instructions

Makita

Makita DLS211 instruction manual

Hyd-Mech

Hyd-Mech S-23A Operation and maintenance manual

Lissmac

Lissmac DTS 901-H Operation manual

DeWalt

DeWalt DW713 instruction manual

MULTIQUIP

MULTIQUIP MP1455H Operation and parts manual

Makita

Makita M4500 instruction manual
