TELEPÍTÉSI, HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁSOK
INSTALLATION, USE AND MAINTENANCE INSTRUCTION
HU
GB
SLT972 - SLT974 - SLT979
MŰSZAKI ADATOK
TECHNICAL INFORMATION
TÁJÉKOZTATÓ FOGYASZTÓK SZÁMÁRA
COMMERCIAL INFORMATION FOR THE CONSUMER

2
2

3
3
3
2
1

4
4
5
7
8
6
9
4

5
5
11
10
12

6
6
14
13

7
HU
TARTALOM
Figyelmeztetések
Használat
Telepítés
Működtetés
Karbantartás

8
FIGYELMEZTETÉSEK
A készülék légkimenetét nem sz-
abad olyan elvezető csatornához
csatlakoztatni, amely egyéb
készülékek égéstermékének,
pl. központi fűtés, bojler stb.
elvezetésére szolgál.
Az égéstermékek szabad-
ba történő kivezetésekor be
kell tartani az érvényben lévő
előírásokat.
A perifériás kivezető csoport mo-
torját a konyhában elhelyezett
páraelszívó hajtja.
Mielőtt csatlakoztatná a
páraelszívót az elektromos
hálózatra, ellenőrizze, hogy az
adattáblán feltüntetett feszültség
megegyezik-e az épület hálózati
feszültségével.
Bármilyen karbantartási vagy
tisztítási művelet elvégzése
előtt győződjön meg arról, hogy
a készülék le van választva az
elektromos hálózatról.
A megfelelő karbantartás hosszú
távon biztosítja a megfelelő
működést és a jó teljesítményt.
Valamennyi modell az I. osztály-
ba tartozik, ezért földeléssel kell
ellátni őket.
A készüléket 8 évesnél
idősebb gyermekek, valamint
mozgáskorlátozott, érzékszer-
vi vagy szellemi fogyatékkal
élő vagy megfelelő tapaszta-
lattal és ismeretekkel nem ren-
delkező személyek kizárólag
felügyelet alatt, vagy akkor
használhatják, ha tájékoztatást
kaptak a készülék biztonságos
használatáról, valamint a fen-
nálló veszélyekre vonatkozóan.
- Gyermekek nem játszhatnak a
berendezéssel.
- Gyermekek felügyelet nélkül
nem tisztíthatják a készüléket és
nem végezhetik annak karban-
tartását.
- Ha a tápkábel megsérül, akkor
azt a gyártónál vagy a gyártó
szervizképviseletének műszaki
részlegénél beszerezhető kábel-
re vagy speciális szerelvényre
kell cserélni.
- A helyiségnek megfelelő
szellőzéssel kell rendelkezni, ha
a konyhai páraelszívót egyidejű-
leg használják olyan készülékek-
kel, amelyek gázzal vagy egyéb
üzemanyaggal működnek (ez
azokra a készülékekre nem
vonatkozik, amelyek egyszerűen
visszavezetik a levegőt a hely-
iségbe);
- Ha a tisztítási műveleteket nem
az utasításokban leírtak szer-
int végzik, az tűzveszélyt ered-
ményez;
- A konyhai páraelszívó alatt ne
készítsen ambírozott ételeket.
FIGYELEM: A hozzáférhető
részek főzőberendezésekkel
együtt történő használat esetén
megéghetnek.

9
HASZNÁLATI MÓDOK TELEPÍTÉS
SLT972_4V - SLT974_4V
SLT979_4V

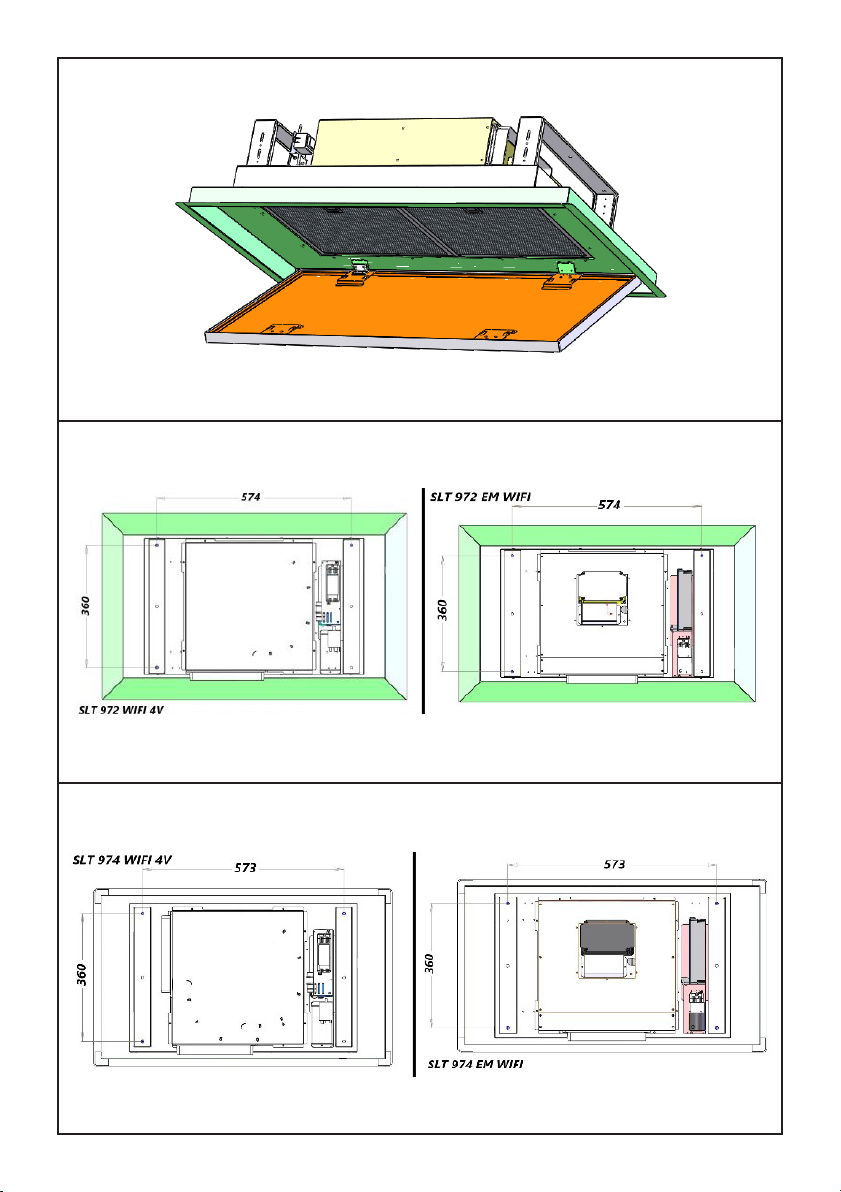

A PANEL FELNYITÁSA
A zsírszűrőket takaró panel enyhén oldalra húzva
eltávolítható, lásd: 1.ábra.
A páraelszívó megfelelő működésének érdeké-
ben a készüléket 2000–2100 mm távolságra
ajánlott felszerelni a padlótól.
A készülék telepítésének megkezdése előtt el-
lenőrizze, hogy egyik alkatrész sem sérült-e meg.
Sérülés esetén vegye fel a kapcsolatot a kere-
skedővel, és ne végezze el a telepítést.
Kérjük, olvassa el gyelmesen továbbá az alábbi
telepítési utasításokat.
- Olyan elszívócsövet használjon, amelynek max-
imális hossza nem haladja meg az 5 métert.
- Korlátozza a könyökök számát a csővezeték-
ben, mert minden könyök 1 m egyenes cső
légszállításával csökkenti a légszállító kapac-
itást. (Pl. 2 db 90°-os könyökcső használatakor
a csővezeték hossza nem haladhatja meg a
3 métert).
- Kerülje a hirtelen irányváltozásokat.
- A teljes hosszon vagy egy szakaszon
belül használjon 150 mm állandó átmérőjű
csővezetéket.
- Az érvényben lévő szabványoknak megfelelő
csővezetékeket használjon.
Vegye ki a terméket a csomagolásból, és hely-
ezze egy megfelelő felületre: javasoljuk, hogy
használjon puha anyagot, pl. szivacsot vagy
ruhát.
Nyissa fel az üvegpanelt, az 1. ábrán látottak sze-
rint elfordítva azt, majd távolítsa el a zsírszűrőket.
A készülék felszerelési helyén létre kell hozni
egy bemélyedést, amelynek az alábbi méretű
négyszögletes nyílással kell rendelkeznie:
SLT972 750x410 mm
SLT974 815x465 mm
SLT979 1050x645 mm
A gipszkarton és a szilárd mennyezet közötti
távolságnak a következő méretek között kell len-
nie:
SLT972: 160–230 mm
SLT974: 200–270 mm
SLT979: 210–280 mm
Nagyobb távolságok esetén célszerű megfelelő,
stabil tartókat készíteni a páraelszívó és a szilárd
mennyezet összekötésére.
A gipszkarton bemélyedés belsejében biztosítani
kell megfelelő légelvezető csatornát, és be
kell kötni a páraelszívó ellátásához szükséges
tápellátást. Javasoljuk, hogy a csatlakoztatások
(elektromos bekötés, valamint a légkivezető
csőhöz való csatlakoztatás) megkönnyítése
érdekében a gipszkarton bemélyedést csak a
termék teljes beszerelését követően fejezze be.
Fúrjon furatokat a szilárd mennyezetbe a 2 - 3 -
13. ábrákon látottak szerint; illessze a műanyag
tipliket a kifúrt furatokba, majd rögzítse a tartókat
a mennyezethez a 4. ábra szerint. A tartók telesz-
kóposak, hogy lehetővé tegyék az előző pontban
említett mozgást.
Ha a légkivezetést a gyárilag beállított iránytól
eltérően kívánja beállítani, akkor szétszerelheti
a ventilátordobozt (lásd: 5. ábra). Ehhez távolít-
sa el a nyolc rögzítőcsavart, majd forgassa el a
pozíciót tetszés szerint, végül helyezze vissza az
előzőleg eltávolított rögzítőcsavarokat.

10
TELEPÍTÉS
SLT972_BRHM-SLT974_
BRHM SLT979_BRHM
Vegye ki a terméket a csomagolásból, és hely-
ezze egy megfelelő felületre: javasoljuk, hogy
használjon puha anyagot, pl. szivacsot vagy
ruhát.
Nyissa fel az üvegpanelt, az 1. ábrán látottak sze-
rint elfordítva azt, majd távolítsa el a zsírszűrőket.
A készülék felszerelési helyén létre kell hozni
egy bemélyedést, amelynek az alábbi méretű
négyszögletes nyílással kell rendelkeznie:
SLT972 750x410 mm
SLT974 815x465 mm
SLT979 1050x645 mm
A gipszkarton és a szilárd mennyezet közötti
távolságnak a következő méretek között kell len-
nie:
SLT972: 160–230 mm
SLT974: 200–270 mm
SLT979: 210–280 mm
Nagyobb távolságok esetén célszerű megfelelő,
stabil tartókat készíteni a páraelszívó és a szilárd
mennyezet összekötésére.
A gipszkarton bemélyedés belsejében biztosítani
kell megfelelő légelvezető csatornát, és be
kell kötni a páraelszívó ellátásához szükséges
tápellátást. Javasoljuk, hogy a csatlakoztatások
(elektromos bekötés, valamint a légkivezető
csőhöz való csatlakoztatás) megkönnyítése
érdekében a gipszkarton bemélyedést csak a
termék teljes beszerelését követően fejezze be.

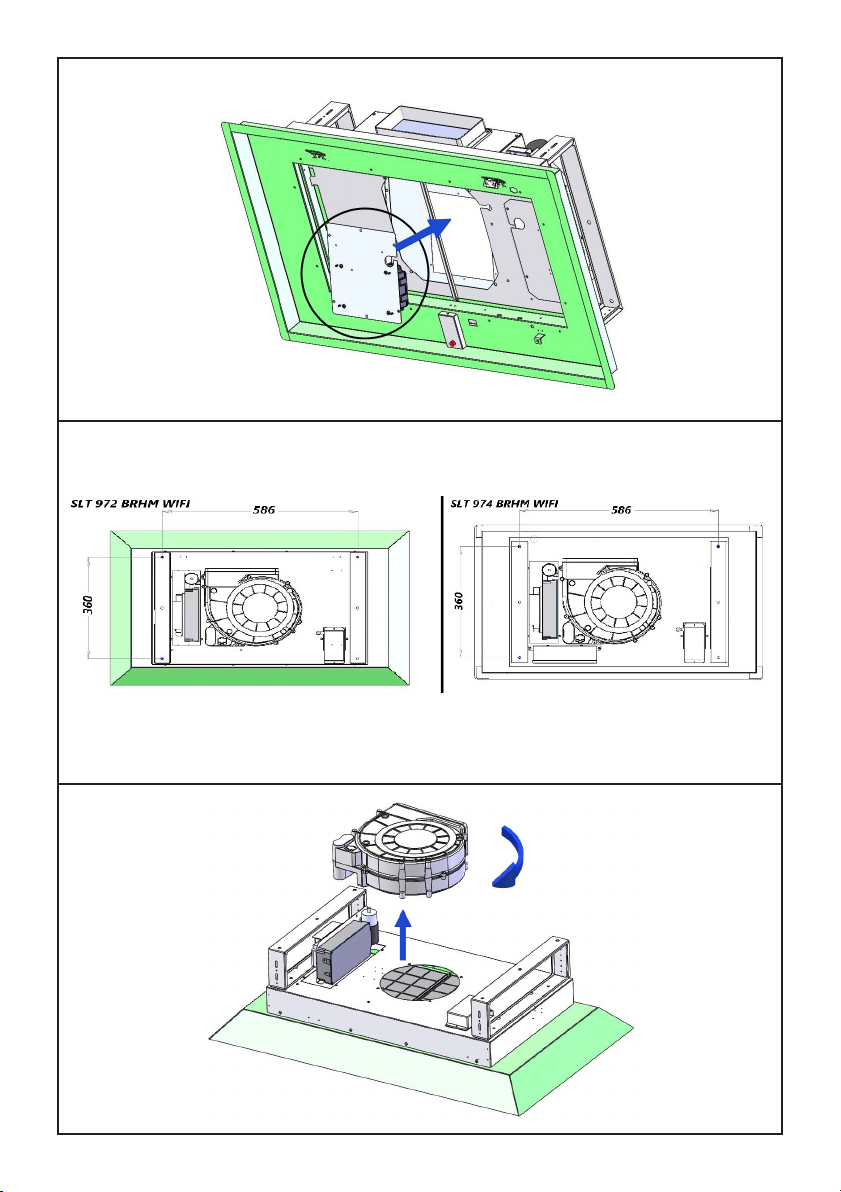

Fúrjon furatokat a szilárd mennyezetbe a 11–14.
ábrákon látottak szerint; illessze a műanyag tip-
liket a kifúrt furatokba, majd rögzítse a tartókat a
mennyezethez a 4. ábra szerint. A tartók telesz-
kóposak, hogy lehetővé tegyék az előző pontban
említett mozgást.
Ha a légkivezetést a gyárilag beállított iránytól
eltérően kívánja beállítani, akkor szétszerelheti
a ventilátordobozt (lásd: 12. ábra). Ehhez távolít-
sa el a négy rögzítőcsavart, majd forgassa el a
pozíciót tetszés szerint, végül helyezze vissza az
előzőleg eltávolított rögzítőcsavarokat.
KÜLSŐ MOTOR
A külső motorral működő termékek telepítése
a beépített ventilátorral felszerelt modellekével
megegyezően történik, az előző részekben is-
mertetettek szerint.
Miután felszerelte a páraelszívót, kövesse a
távoli motor leírásában található utasításokat a
telepítés befejezéséhez.
A távoli motor kábelét a páraelszívóban található
fekete műanyag dobozban elhelyezett speciális
sorkapocshoz kell csatlakoztatni.
A távoli motor sorkapocshoz való csatlakoz-
tatásához csavarozza ki a páraelszívó belsejé-
ben található 6 csavart (7. ábra), és eressze le
a sorkapocs tartóját (8. ábra). Csatlakoztassa
a távoli motort a fekete műanyag dobozban (9.
ábra) található sorkapocshoz, és állítsa vissza a
tartót eredeti pozíciójába (10. ábra).
