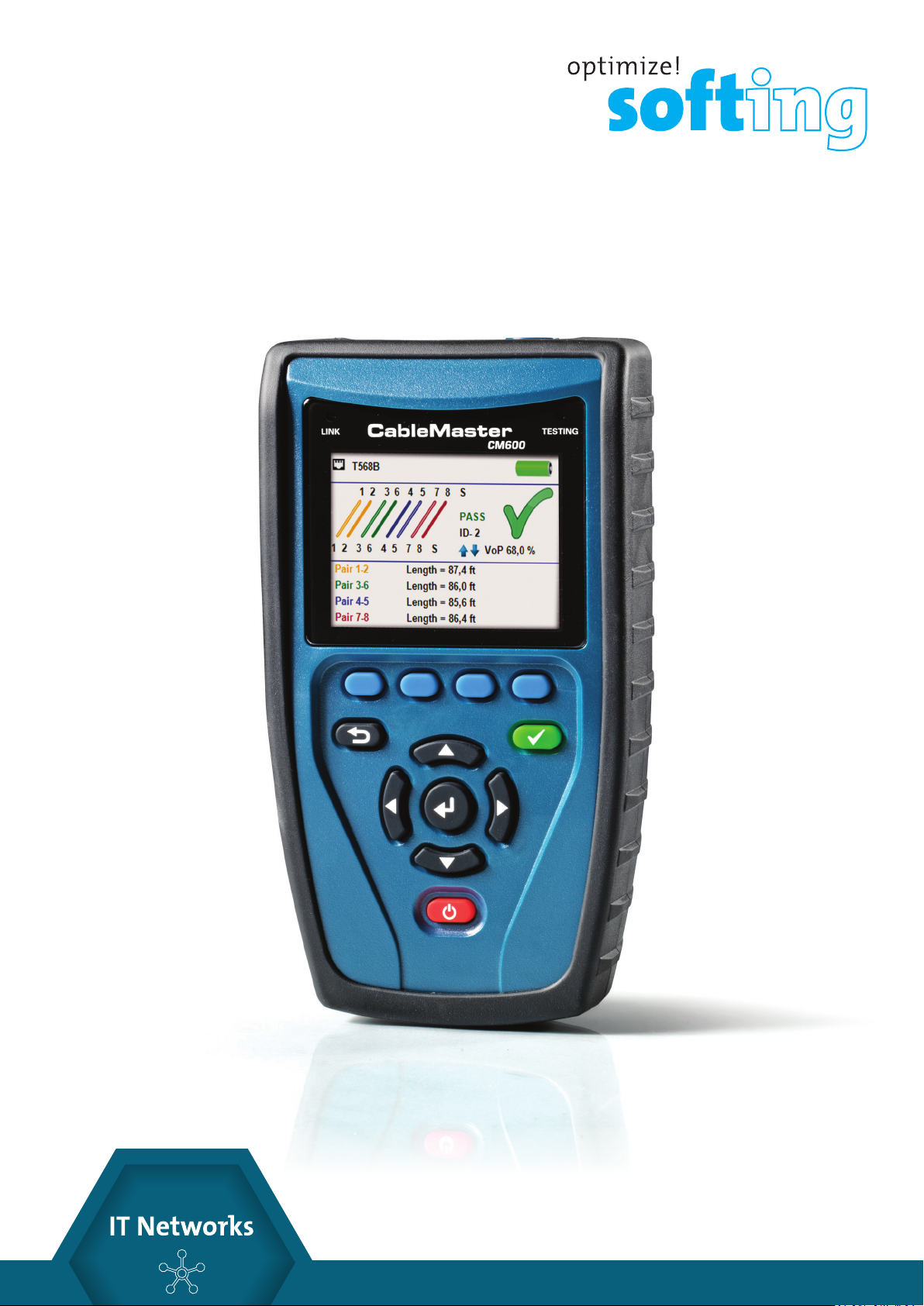

Softing CableMaster CM600 User manual

CableMaster CM600/650
Quick Start Guide
Kurzanleitung
Guide de Démarrage Rapide
hp://itnetworks.soing.com

CableMaster CM600/650
hp://itnetworks.soing.com
ENGLISH
So keys perform
the func on on the
display above each
bu on.
Test
Direc on cursors to
move in LCD display
Back
Enter
On/O
RJ45 jack
Micro USB Port
F-connector Jack
2

3
HOW TO PERFORM A CABLE TEST
• Power on the CableMaster 600/650.
• Connect a network, coax, or telephone cable to the appropriate connector on the
top of the CableMaster 600/650. (Warning! Do not plug an RJ11 cable directly into
the CableMaster 600/650! A standard RJ11 cable will damage the CableMaster
600/650’s RJ45 jack. Use the included RJ adapter patch cable (CA012) that is
included with the CableMaster 600/650.)
• Press the enter bu on to display the cable test menu. The CableMaster 600/650
will automa cally perform a test upon entering the cable test menu.
• To test coax or telephone cable, press the coax or telephone so key.
• If a remote is NOT being used (one ended test), the CableMaster 600/650 will test
the length of each pair, opens, shorts, or split pairs. Performing a one ended test will
not verify connec vity on the opposite end of the cable.
• If a remote is being used, connect the remote to the opposite end of the cable.
• To calibrate the NVP, connect a known length of cable to the CableMaster 600/650
and press the up/down/le /right bu ons to increase or decrease the NVP. Press
the le and right bu ons to select and change the NVP one digit at a  me.
• While adjus ng the NVP, press the test bu on every so o en un l the length of
the cable is displayed.
• Press the green test buon or the loop mode so key to perform addi
onal tests.
• To save a cable test, press the save icon.
• Use the arrow bu ons and the enter bu on to name the cable test  le. Press the
save icon to save the cable test  le.
Network Cable Test Coax Cable Test Telephone Cable Test

hp://itnetworks.soing.com
CableMaster CM600/650
4hp://itnetworks.soing.com 4
NETWORK / POE DETECTION
• Power on the CableMaster 600/650.
• Connect the CableMaster 600/650 to an ac ve Network
cable or port.
• Use the le or right arrow bu ons to select the Network/
PoE icon and press the enter bu on or press the Network/
POE so key.
• The CableMaster 600/650 will automa cally detect and display link capability,
connec on speed, PoE class, and PoE Min/Max voltages.
• To perform a Network Test only, press the PoE so key.
• To save the PoE data, press the Save so key.
• Use the arrow bu ons and the enter bu on to name the PoEle.
• Press the Save so key to save the PoEle.
LINK LIGHT
• Power on the CableMaster 600/650.
• Connect the CableMaster 600/650 to an acve Network
cable or port.
• Press the Network/Poe so key then press the Link
Light so key.
• The Link Light will automacally begin upon entering the Link Blink menu.
• The Link LED above the LCD screen will ash at the same cadence as the port light.
• Use the up and down arrows to adjust the transmit frequency to suit the
switchcharacteriscs.

5
TONE GENERATOR
• Power on the CableMaster 600/650.
• Use the le or right arrow buons to select the
tone generator icon and press the enter buon.
• The CableMaster 600/650 will automacally
acvate the tone generator upon entering the
tone generator menu.
• Connect your cable to either the RJ45 jack or coax
connector located on the top of the CableMaster 600/650.
• To switch between network and coax cables, press the coax cable/RJ45 so key
/ .
• Press the up or down arrow buons to select tone cadences 1 thru 4.
• Press the le or right arrow buons to select which pin or pair to place the tone.
• Use a tone probe (P/N TP200 TrakAll) alongside the cable or at the end of the cable
to hear an audible tone.
SETUP
• Press the setup sokey to enter the setup menu.
• Use the up and down buons to select a seng.
• Use the le and right arrow buons to change the selected seng.
• Press the save so key to save changes.
• Press the defaults so key to reset the sengs to factory sengs.
• Press the Files so key to view stored test results.
CM 600/650 SOFTWARE APPLICATION
To install the CableMaster 600/650 soware please download the newest soware
version at hp://itnetworks.soing.com

hp://itnetworks.soing.com
CableMaster CM600/650
6hp://itnetworks.soing.com 6
DEUTSCH
Funkonstasten
akvieren die über der
Taste angezeigte
Funkon
Test
zum Navigieren
auf dem Bildschirm
Zurück
Eingabe/
Richtungstasten
Ein/Aus
RJ45-Buchse
Micro USB Port
F-Stecker

7
EINEN KABELTEST DURCHFÜHREN
• Schalten Sie den CableMaster 600/650 ein.
• Schließen Sie ein Netzwerk-, Koaxial- oder Telefonkabel an denentsprechenden
Ausgang an der Oberseite des CableMaster 600/650 an.Warnung! Stecken Sie
niemals ein RJ11-Kabel direkt in den CableMaster 600/650.Ein Standard RJ11-Kabel
beschädigt die RJ45-Buchse desCableMaster 600/650. Verwenden Sie in diesem Fall
das im Lieferumfang des Cable-Master 600/650 enthaltene RJ-Testkabel (CA012).
• Drücken Sie die Eingabetaste, um in das Menü Kabeltest zu gelangen.
Der CableMaster 600/650 führt automasch einen Test durch, sobald das
MenüKabeltest aufgerufen wird.
• Zum Prüfen eines Koaxial- oder Telefonkabels drücken Sie die entsprechende Taste
für Koax oder Telefon.
• Wenn KEINE Remoteeinheit verwendet wird (Test mit nur einem angeschlossenen
Kabelende), ermielt der CableMaster 600/650 die Länge jedes Paares, prü auf
Unterbrechung, Kurzschluss oder Split-Pair Fehler. Hierbei wird die Konnekvität am
anderen Kabelende nicht geprü.
• Bei Verwenden einer Remoteeinheit schließen Sie diese am anderen Kabelende an.
• Zum Einstellen der NVP schließen Sie ein Kabel mit bekannter Länge an den
CableMaster 600/650 an und drücken die Auf/Ab/Links/Rechts-Pfeiltasten, um den
Wert der NVP zu vergrößern oder zu verkleinern. Mit den Links/Rechts-Pfeiltasten
wählen Sie NVP aus und verändern jeweils eine Stelle.
• Beim Anpassen der NVP drücken Sie die Taste Test so o, bis die Kabellänge
angezeigt wird.
• Zum Durchführen zusätzlicher Tests drücken Sie die grüne Tesaste oder die
Taste für den Loop-Modus (Dauertest).
• Zum Speichern eines Kabeltests drücken Sie die Taste mit dem Speichersymbol.
• Verwenden Sie die Pfeiltasten und die Eingabetaste, um die Kabeltest-Datei zu
benennen.
• Zum Speichern der Kabeltest-Datei drücken Sie die Taste Speichern.
Netzwerk-Kabeltest Koaxial-Kabeltest Telefon-Kabeltest

hp://itnetworks.soing.com
CableMaster CM600/650
8hp://itnetworks.soing.com
NETZWERK-/POE-TEST
• Schalten Sie den CableMaster 600/650 ein.
• Verbinden Sie den CableMaster 600/650 mit einem Switch
oder einer akven Netzwerkbuchse.
• Verwenden Sie Links/Rechts-Pfeiltasten, um auf das
Netzwerk-/PoE Symbol zu gehen und drücken dann die
Eingabetaste oder die Taste Netzwerk-/ PoE .
• Der CableMaster 600/650 erkennt automasch die maximale und die aktuelle
Verbindungsgeschwindigkeit, PoE-Klasse und min./max. PoE-Spannung und zeigt
diese auf dem Bildschirm an.
• Wollen Sie lediglich einen Netzwerk-Test durchführen, drücken Sie die Taste PoE.
• Zum Speichern der PoE-Daten drücken Sie die Speichertaste.
• Verwenden Sie die Pfeiltasten und die Eingabetaste zum Benennen der PoE-Datei.
• Zum Speichern der PoE-Datei drücken Sie die Speichertaste.
LINK LIGHT
• Schalten Sie den CableMaster 600/650 ein.
• Verbinden Sie den CableMaster 600/650 mit einem Switch
oder einer akven Netzwerkbuchse.
• Drücken Sie die Taste Netzwerk-/PoE und im
Anschluss die Taste Link Light.
• Die Link-LED fängt automasch an zu blinken, sobald das
Menü Link Light aufgerufen wird.
• Die Link-LED über dem LCD-Bildschirm blinkt mit der gleichen Blinkrate wie die Port-
LED.
• Verwenden Sie die Auf/Ab-Pfeiltasten, um die Sendefrequenz an die Switch-
Eigenschaen anzupassen.
8

9
TONGENERATOR
• Schalten Sie den CableMaster 600/650 ein.
• Verwenden Sie die Links/Rechts-Pfeiltasten,
um auf das Symbol Tongenerator zu gehen und
drücken Sie die Eingabetaste.
• Der CableMaster 600/650 akviert den
Tongenerator automasch, sobald das Menü
Tongenerator aufgerufen wird.
• Schließen Sie Ihr Kabel entweder an die RJ45-Buchse oder den F-Stecker auf der
Oberseite des CableMaster 600/650 an.
• Zum Wechseln zwischen Netzwerk- und Koaxial-Kabeln drücken Sie die Taste RJ45/
Koax. / .
• Verwenden Sie die Auf/Ab-Pfeiltasten, um zwischen vier möglichen Tonmustern zu
wählen.
• Mit den Links/Rechts-Pfeiltasten wählen Sie, welcher Pin oder welches Adernpaar
mit dem Ton beaufschlagt werden soll.
• Verwenden Sie einen Tonverfolger entlang des Kabels oder am Kabelende, um ein
hörbares Tonsignal zu empfangen.
SETUP
• Drücken Sie die Taste Setup, um das Menü Setup aufzurufen.
• Mit den Auf/Ab-Pfeiltasten bläern Sie durch das Setup Menü und wählen die
entsprechende Opon aus.
• Verwenden Sie die Rechts-Pfeiltaste, um die gewünschte Einstellung anzuzeigen. Mit
den Auf/Ab-Pfeiltasten ändern Sie die gewünschte Einstellung.
• Durch Drücken der Speichertaste übernehmen Sie Ihre Änderungen oder
machen Sie mit der Links-Pfeiltaste eine gewählte Einstellung rückgängig.
• Zum Zurücksetzen des Gerätes auf die Werkseinstellungen drücken Sie die Taste.
• Zum Ansehen gespeicherter Testergebnisse drücken Sie die Taste (Dateien).
CM 600/650 SOFTWARE ANWENDUNG
Informaonen zur Installaon der CableMaster 600/650 Soware und zur Übertragung
der Testergebnisse auf Ihren PC stehen unter hp://itnetworks.soing.com bereit.

hp://itnetworks.soing.com
CableMaster CM600/650
10
FRANÇAIS
Les touches vont
acver la foncon
achée à l’écran au
dessus de la touche
Test
Touches èchées pour
naviguer à l’écran LCD
Retour
Entrée
Marche/Arrêt
Prise RJ45
Port USB Micro
Fiche F

11
EFFECTUER UN TEST DE CÂBLE
• Allumez le CableMaster 600/650.
• Branchez un câble réseau, coaxial ou téléphonique sur la prise appropriée en haut
du CableMaster 600/650. (Averssement! N’insérez pas de câble RJ11 directement
dans le CableMaster 600/650. Un câble RJ11 standard va endommager la prise RJ45
du CableMaster 600/650. Ulisez le cordon de test RJ (CA012) qui est inclus dans le
contenu de la livraison du CableMaster 600/650.
• Pressez la touche d’entrée pour acher le menu Test de câble. Le CableMaster
600/650 automaquement eectuera un test dès que le menu Test de câble est
lancé.
• Pour tester les câbles coaxiaux ou téléphoniques appuyez sur la touche coax ou
téléphone.
• Si un adaptateur de test ou un bouchon d’idencaon N’EST PAS ulisé (test avec
une extrémité branchée), le CableMaster 600/650 déterminera la longueur de
chaque paire détecter des courts-circuits, circuits ouvert ou paires partagées. En cas
d’un test avec un bouchon branché, la connecvité à l’autre extrémité du câble sera
vériée.
• Si un adaptateur de test ou un bouchon d’idencaon est ulisé, raccordez-le à
l’autre extrémité du câble.
• Pour calibrer la vélocité (NVP), raccordez un câble d’une longueur connue au Cable-
Master 600/650 et servez-vous des touches échées haut/bas/gauche/droite pour
augmenter ou diminuer la valeur de la NVP. Pressez les touches gauche/droite pour
séleconner et modier la NVP l’un chire après l’autre.
• Lorsque vous ajustez la NVP, pressez la touche de test jusqu’á la longueur souhaitée
de câble s’achera.
• Pour sauvegarder la NVP calibrée, lancez le menu Paramètres et pressez la touche
Sauvegarder (Note : Votre VoP ajustée s’achera juste à côté de l’icône RJ45 ou
coax).
• Appuyez sur la touche de test verte ou sur la touche de mode de test en boucle
(Loop mode) pour eectuer des tests supplémentaires.
• Pour sauvegarder un test de câble, pressez la touche “Enregistrer”.
• Servez-vous des touches echèes et de la touche d’entrée pour nommer le chier de
test de câble.
• En appuyant sur la touche “Enregistrer” vous sauvegardez le chier de test de câble.
Test de Câbles Réseaux Test de Câbles Coaxiaux Test de Câbles Téléphoniques

hp://itnetworks.soing.com
CableMaster CM600/650
12 hp://itnetworks.soing.com
TEST DE RÉSEAU / POE
• Allumez le CableMaster 600/650.
• Raccordez le CableMaster 600/650 à un switch ou une prise de réseau acf.
• Servez-vous des touches echées gauche/droite pour choisir l’icône Réseau/PoE et
conrmez en appuyant sur la touche d’entrée ou la touche Réseau/PoE.
• Le CableMaster 600/650 va automaquement détecter et acher la vitesse
maximale de liaison, la vitesse actuelle de liaison, classe de PoE et tensions de PoE
min/max.
• Pour eectuer uniquement un test de réseau, pressez la touche PoE.
• Pour sauvegarder les données réseau PoE, pressez la touche “Enregistrer”.
• Servez-vous des touches echées et de la touche d’entrée pour nommer le chier
PoE.
• Pressez la touche “Enregistrer” pour sauvegarder le chier PoE.
12

13
LINK LIGHT (LED DES PORTS D’ÉQUIPEMENTS ACTIFS)
• Allumez le CableMaster 600/650.
• Raccordez le CableMaster 600/650 à un câble ou port de réseau acf.
• Appuyez sur la touche Réseau/PoE et puis sur la touche Link Light.
• Le Link Light commence automaquement dès que le menu Link Blink est lancé.
• La LED de liaison au-dessus de l’écran LCD clignotera à la même cadence que la DEL
du port.
• Servez-vous des touches échées haut/bas pour modier la fréquence émise pour
répondre aux caractérisques du switch.

hp://itnetworks.soing.com
CableMaster CM600/650
14 hp://itnetworks.soing.com
GÉNÉRATEUR DE TONALITÉ
• Allumez le CableMaster 600/650.
• Servez-vous des touches échées gauche ou droite pour séleconner
l’icône du générateur de tonalité et pressez la touche d’entrée.
• Le CableMaster 600/650 va automaquement acver le générateur de tonalité dès
que le menu Générateur de tonalité est lancé.
• Branchez votre câble ou sur la prise RJ45 ou connecteur coaxial situé en haut du
CableMaster 600/650.
• Pour permuter entre les câbles réseaux et coaxiaux, pressez la touche câble coaxial/
Réseaux. / .
• Servez-vous des touches échées haut/bas pour choisir entre quatre tonalités.
• Servez-vous des touches échées gauche/droite pour séleconner sur quelle broche
ou paire la tonalité sera émise.
• Ulisez un dépisteur de tonalité le long du câble ou à son extrémité pour entendre
une tonalité audible.
14

15
SETUP
• Servez-vous des touches échées haut/bas pour naviguer entre les
paramètres.
• Servez-vous de la touche échée droite pour séleconner un paramètre.
• Servez-vous des touches échées haut/bas pour modier le paramètre choisi.
• Pressez la touche d’entrée pour accepter vos modicaons ou
• Servez-vous de la touche échée gauche pour déséleconner un paramètre.
• Pour restaurer les valeurs par défaut, pressez la touche “Par défaut”.
• Pour acher les chiers, pressez la touche “Fichiers”.
APPLICATION LOGICIELLE CM 600/650
Rendez-vous sur hp://itnetworks.soing.com pour installer le logiciel du CableMaster
600/650 et apprendre comment télécharger vos résultats de test vers votre ordinateur.

hp://itnetworks.soing.com
NORTH AMERICA & CANADA
Soing Inc.
Knoxville, Tennessee
Phone: [phone]
E-mail: sales@soing.us
ASIA/PACIFIC
Singapore
Soing Singapore Pte. Ltd.
Singapore
Phone: [phone]
E-mail: asia-sales.itnetworks@soing.com
China
Soing Shanghai
Shanghai
Phone: [phone]
E-mail: china-sales.itnetworks@soing.com
EUROPE/MIDDLE EAST/AFRICA
Germany
Soing IT Networks GmbH
Haar, Munich
Phone: [phone]
E-mail: info.itnetworks@soing.com
France
Soing SARL
Créteil, Île-de-France
Phone:[phone]
E-mail: info.france@soing.com
Italy
Soing Italia Srl.
Cesano Boscone, Milano
Phone: [phone]
E-mail: info@soingitalia.it
Austria
Buxbaum Automaon GmbH
Eisenstadt
Phone: [phone]
E-mail: oce@myautomaon.at
For technical informaon and support please contact the Soing oce in your country.
hp://itnetworks.soing.com
Rev. 2017_02_EMEA
