SOLAC ET8934 User manual

Solac is a registered Trade Mark
INSTRUCCIONES DE USO
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRAUCHSANLEITUNG
INSTRUÇÕES DE USO
INSTRUCJA OBSLUGI
NÁVOD NA POUZITIU
NÁVOD K POUZITÍ
Emisores térmicos
Heat emitters
Émetteurs thermiques
Heizstrahler
Emissores térmicos
Emiter ciepła
Tepelný žiarič
Topidla
Mod. ET8934, ET8936,
ET8938, ET8940,
ET8942
07/09
ET8934_36_38_40_42.book Page 1 Thursday, July 9, 2009 9:22 AM

ESPAÑOL es
ENGLISH en
FRANÇAIS fr
DEUTSCH de
PORTUGUÊS pt
POLSKI pl
SLOVENČINA sk
ČESKY cs
5-11 •
12-18 •
19-25 •
26-32 •
33-39 •
40-46 •
47-53 •
54-60 •
ET8934_36_38_40_42.book Page 1 Thursday, July 9, 2009 9:22 AM

ET8934_36_38_40_42.book Page 2 Thursday, July 9, 2009 9:22 AM

ET8934_36_38_40_42.book Page 3 Thursday, July 9, 2009 9:22 AM

Atención
es
5
ESPAÑOL es
1 Atención
• Lea completamente estas instrucciones antes de utilizar su aparato.
• Este manual es parte integrante del producto. Consérvelo en un lugar
seguro para futuras consultas.
• Retire todas las bolsas de papel o de plástico, láminas plásticas,
cartones y pegatinas eventuales que se encuentran dentro o fuera del
aparato que sirvieron como protección de transporte o promoción de
venta.
• Los niños deberían ser supervisados para asegurar que no juegan con
el aparato.
• Este aparato no está destinado para ser usado por personas (incluidos
niños) cuyas capacidades físicas, sensoriales o mentales estén
reducidas, o carezcan de experiencia o conocimiento, salvo si han
tenido supervisión o instrucciones relativas al uso del aparato por una
persona responsable de su seguridad.
• No realice ninguna modificación ni reparación en el aparato. Ante
cualquier anomalía en el cable u otra parte del aparato, no lo use y
acuda a un servicio de asistencia autorizado.
• No utilice piezas o accesorios no suministrados o recomendados por
SOLAC.
• Antes de enchufar el aparato a la red eléctrica, compruebe que el voltaje
indicado coincide con el de su hogar.
• Este aparato NO está destinado a ser utilizado en exteriores.
• Sitúe su emisor alejado de materiales inflamables (pegamentos,
cortinas, alfombras…).
cEl aparato en ningún caso debe ser cubierto por ropa, recipiente o
cualquier otro objeto ni ser colocado debajo de un armario o cualquier
otro obstáculo a la circulación de aire caliente.
cEn orden a evitar un sobrecalentamiento no cubrir el aparato de
calefacción.
cNo utilice el emisor térmico para secar ropa.
• La colocación del emisor térmico debe ser elegida correctamente y ha
de realizarse según las reglas y conforme a las normas.
• No instalar el aparato bajo una toma de corriente.
ET8934_36_38_40_42.book Page 5 Thursday, July 9, 2009 9:22 AM

6Componentes principales
dEl aparato no debe ser instalado en lugares en los que exista riesgo
de salpicaduras de agua como bañeras, lavabos, ducha, piscina,
etc…
• No haga funcionar el aparato con el cable enrollado.
• En caso de que el cable de alimentación esté dañado no ponga el
aparato en funcionamiento, este cable sólo se podrá sustituir por el
Servicio de Asistencia Técnica con el fin de evitar riesgos.
• El aparato debe instalarse de forma que los interruptores, termostato,
toma móvil de conexión, no puedan ser tocados directa o indirectamente
por una persona que se encuentre en la bañera o ducha.
• Con el fin de evitar el olor a nuevo del aparato en su primer uso encienda
el emisor y déjelo funcionando durante 2 horas en la temperatura más
alta.
qAtención! Cuando desee desprenderse del aparato NUNCA lo
deposite en la basura sino que acuda al punto limpio o de recogida
de residuos más cercano a su domicilio para su posterior tratamiento.
De esta manera esta contribuyendo al cuidado del medio ambiente.

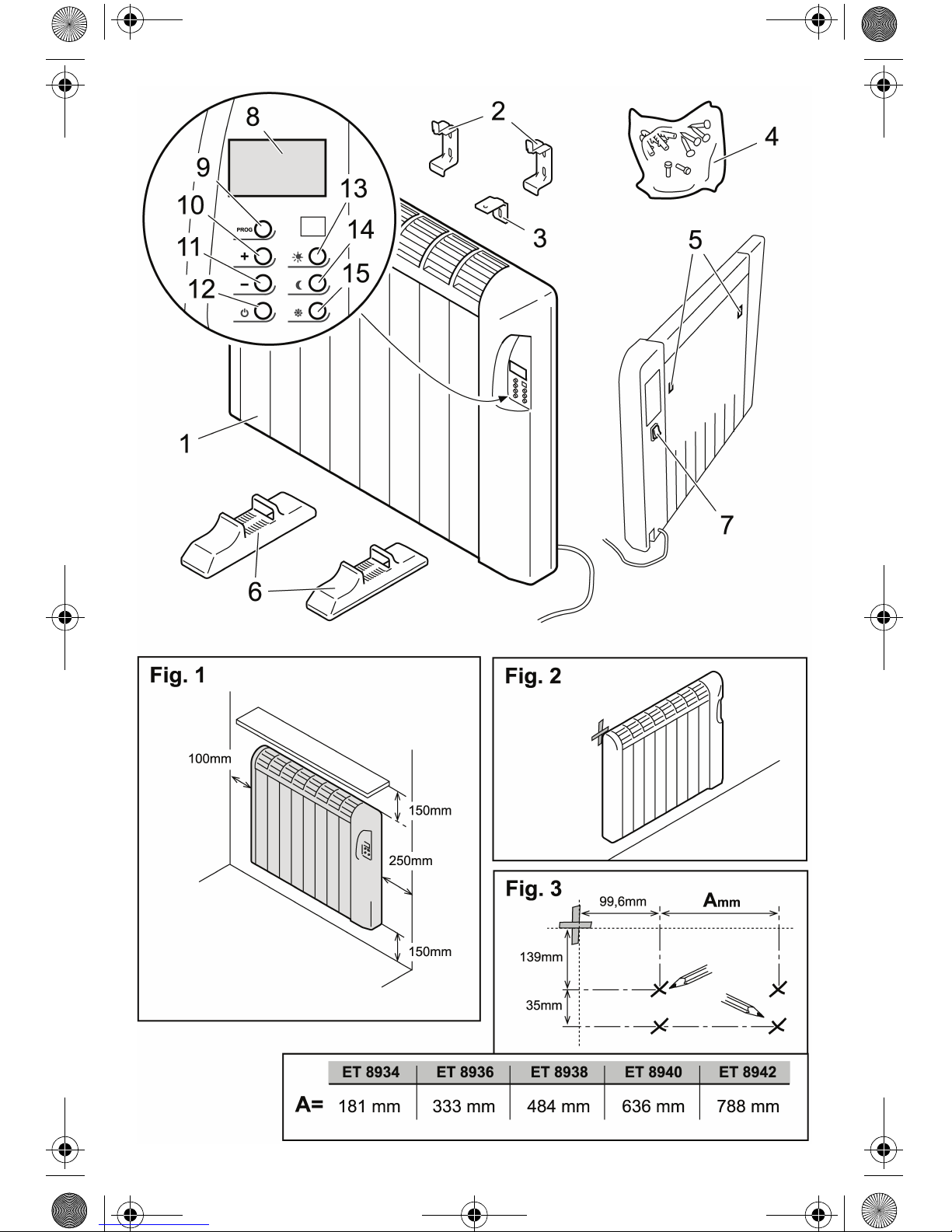

2 Componentes principales
1 Cuerpo emisor
2 Soportes superiores pared (2 unds.)
3 Soporte inferior pared
4 Tornillos + tacos de montaje a pared (5 unds. + 5 unds.); tornillo
soporte inferior M5X20
5 Orificios de sujeción de emisor
6 Pies (ACCESORIO NO INCLUIDO)
Visores y mandos
7 Interruptor encendido/apagado
8 Pantalla LCD
9 Pulsador programación PROG
10 Pulsador +
11 Pulsador -
12 Pulsador puesta en funcionamiento
13 Pulsador modo Confort
14 Pulsador modo Económico
15 Pulsador modo Anti-hielo
ET8934_36_38_40_42.book Page 6 Thursday, July 9, 2009 9:22 AM

Instrucciones de Montaje
es
7
3 Instrucciones de Montaje
ZEn la medida de lo posible instalar el emisor en un muro debajo de una
ventana pero de ningún modo en una zona de ventilación.
ZInstale el emisor respetando las distancias de seguridad indicadas,
respecto de cualquier muro u obstáculo (fig. 1).
Montaje en la pared
1 Presente el emisor en la pared. Marque la posición que ocupará el
emisor utilizando dos trozos de cinta de carrocero (fig. 2).
2 Marque las posiciones de los 4 orificios a taladrar para la fijación de los
soportes superiores (fig. 3).
3 Realice los 4 orificios y coloque los tacos suministrados (fig. 4).
iDimensiones de los taladros: 6 mm de diámetro X 30 mm de
profundidad.
4 Fije los soportes superiores (2) a la pared mediante los tornillos
suministrados (fig. 5).
5 Fije el soporte inferior (3) al emisor, atornillando el tornillo suministrado
(M5X20) a través del orificio circular.
iFije el soporte (3) en el borde de la hendidura central (fig. 6).
6 Cuelgue el emisor de los soportes superiores (2). Para ello, inserte las
pestañas de anclaje de los soportes superiores en los orificios de
sujeción del emisor (5) (fig. 7).
ZAsegúrese de que el emisor queda en posición horizontal.
7 Con el emisor colocado marque en la pared la posición donde se debe
realizar el orificio a taladrar para fijar el soporte inferior.
8 Realice el orificio en la pared y coloque el taco suministrado (si fuera
necesario retire el emisor para trabajar con mayor libertad y vuelva a
colocarlo al finalizar).
iDimensiones del taladro: 6 mm de diámetro X 30 mm de profundidad.
9 Fije el soporte inferior (3) a la pared mediante el taco y el tornillo (fig. 8).
ZPara el montaje a una pared de ladrillo recubierta de yeso utilizar los
tornillos y tacos suministrados, para otros tipos de superficie dirigirse al
vendedor experto.
ET8934_36_38_40_42.book Page 7 Thursday, July 9, 2009 9:22 AM

8Pantalla LCD
Montaje de los pies (accesorio NO incluido)
Si en lugar de colgado desea apoyar el emisor en el suelo (fig. 9):
1 Dele la vuelta al emisor de forma que la base del emisor quede arriba.
2 Coloque los pies (6) sobre las placas soporte.
iLos orificios del pie deben coincidir con los orificios existentes en la
placa soporte.
3 Coloque las palometas para fijar los pies a las placas soporte.
4 Pantalla LCD
La pantalla muestra distintos iconos dependiendo de las funciones
seleccionadas (fig. 10):
A Bloqueo
B Programación (días de la semana)
C Modo confort
D Modo económico
E Modo anti-hielo
F Temperatura/Hora
G Programación (horas del día)
H Resistencia en funcionamiento
5 Modo de funcionamiento
1 Conecte el aparato a la red.
2 Pulse el interruptor de encendido/apagado (7).
iLa pantalla se enciende en fondo azul. Todos los iconos de la pantalla
parpadearán y desaparecerán tras unos segundos. La pantalla muestra
la temperatura ambiental.
3 Pulse el botón puesta en funcionamiento (12).
iAl encender el emisor térmico el microprocesador lee la memoria interna
del aparato para cargar el último modo y temperatura seleccionados por
el usuario.
iDurante el funcionamiento del aparato la pantalla indica la temperatura
ambiente y el modo de funcionamiento seleccionado (fig. 11).
iEl icono (Y)está encendido mientras la resistencia esté en
funcionamiento.
iUna vez alcanzada la temperatura deseada el sensor necesita 2
minutos para hacer el chequeo de la temperatura ambiente, tiempo
durante el cual el emisor seguirá en funcionamiento.
ET8934_36_38_40_42.book Page 8 Thursday, July 9, 2009 9:22 AM

Modo de funcionamiento
es
9
Selección de modo
Existen cuatro modos de funcionamiento: Confort, Económico, Anti-hielo y
Programación.
1 Pulse el botón Confort (13) si desea seleccionar el modo Confort.
iSe marca el icono Confort (W).
2 Pulse el botón Económico (14) si desea seleccionar el modo
Económico.
iSe marca el icono Económico (X).
3 Pulse el botón Anti-hielo (15) si desea seleccionar el modo Anti-hielo.
iSe marca el icono Anti-hielo (U).
4 Presione el botón PROG (9) durante unos segundos si desea que el
emisor trabaje según la secuencia semanal programada (fig. 12).
iSi el emisor no es reprogramado trabajará según la secuencia
almacenada de fábrica.
5 Para salir de este modo de programación pulse una vez el botón PROG
(9), volverá al último modo seleccionado (confort, económico ó anti-
hielo).
Ajuste de la temperatura en los modos confort, económico y anti-hielo
1 Seleccione el modo de trabajo deseado: confort, económico o anti-hielo
mediante los pulsadores (13), (14), (15).
2 Pulse el botón “+” ó “-” una vez, si desea visualizar la temperatura
programada.
3 Pulse de nuevo los botones “+” ó “-” para aumentar o disminuir la
temperatura deseada para cada modo.
iLa temperatura varía a razón de 0.5º C cada pulsación.
iMientras se está seleccionando la temperatura, el icono del grado
centígrado parpadea hasta que se finaliza la selección.
4 Tras unos segundos sin ninguna pulsación, se memoriza la temperatura
seleccionada.
• Rango de temperatura en modo confort: 5 - 35º C
• Rango de temperatura en modo económico: 5 - 31,5º C (el máximo de
este rango siempre estará 3.5ºC por debajo de la temperatura marcada
para el modo confort).
• Rango de temperatura en modo anti-hielo: 5 - 15º C
ET8934_36_38_40_42.book Page 9 Thursday, July 9, 2009 9:22 AM

10 Programación
6 Programación
1 Pulse una vez el botón PROG (9) para pasar al modo programación.
Puesta en hora del reloj (fig. 13)
iEs necesario memorizar la hora actual para que el emisor comience a
trabajar en el momento esperado.
Se accede al ajuste de la hora. Los dos primeros dígitos parpadean.
1 Pulse “+” y “-” para seleccionar la hora actual.
2 Pulse el botón PROG (9) para confirmar la hora.
iLa hora queda memorizada. Se accede al ajuste de los minutos.
3 Pulse “+” y “-” para seleccionar los minutos.
4 Pulse el botón PROG (9) para confirmar los minutos.
iLos minutos quedan memorizados. Se accede al ajuste del día.
Ajuste del día de la semana (fig. 14)
iEs necesario memorizar el día de la semana en el que nos encontramos
para que el emisor comience a trabajar en el día esperado.
iSe muestra el icono de los 7 días de la semana, con el primer día de la
semana seleccionado.
1 Pulse los botones “+” y “-” para desplazarse por los días de la semana,
hasta situarse sobre el número del día de la semana en el que se
encuentra. (Ej: Lunes=1, Martes=2, Miércoles=3...).
2 Pulse el botón PROG (9) para confirmar el día de la semana actual.
iEl número de día de la semana queda memorizado.
iEn caso de pérdida de luz (energía) tendrá que ajustar de nuevo la hora
y el día de la semana.
Memorización secuencia de trabajo (fig. 15)
iEn caso de no personalizar la programación, el emisor trabajará según
la secuencia almacenada de fábrica.
iSe accede al primer día de la semana para su programación.
1 Elija el modo de funcionamiento que desea para cada franja horaria.
Para ello: Sitúese en el intervalo horario que desea. Pulse el botón de
modo confort (13), económico (14) o anti-hielo (15) según desee.
iRepresentación modo confort:
Representación modo económico:
Representación modo antihielo: Espacio en blanco
ET8934_36_38_40_42.book Page 10 Thursday, July 9, 2009 9:22 AM
