SOMFY Freevia 280 User manual

.somfy.com
FREEVIA
R emplacement du boîtier électronique
EN eplacing the electronic unit
PL Wymiana modułu elektronicznego
129124A

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R
ommaire
-Présentation de l’électronique de commande 2
Remplacement du boîtier
électronique 3
1.1 Installation du nouveau boîtier électronique 3
1.2 Câblage du moteur 4
1.3 Raccorder à l'alimentation secteur 230V 4
1.4 Raccorder l’électronique de commande à la terre 5
1.5 Déverrouillage du moteur 5
1.6 Verrouillage du moteur 5
2 Mise en service et utilisation
standard 6
2.1 Mettre l’installation sous tension 6
2.2 Enregistrer une télécommande 2 ou 4 touches 6
2.3 Auto-apprentissage de la course du portail 7
2.4 Mise en veille / réveil de l’électronique
de commande 8
2.5 Monter le capot 8
3 Câblage des accessoires 9
3.1 Cellules photoélectriques 9
3.2 Feu orange 9
3.3 Câblage des autres accessoires 10
4 Paramétrages avancés
4.1 Ouverture piétonne 11
4.2 Fermeture automatique 12
4.3 Vitesse du portail 14
5 Programmation des
télécommandes 6
5.1 Ajouter une télécommande 16
5.2 Supprimer les télécommandes 16
6 Dépannage 7
6.1 Assistance 17
6.2 Changer la pile de la télécommande 17
6.3 Effacer les réglages 18
6.4 Diagnostic 19
7 Caractéristiques techniques 20
ersion originale du manuel
Ce manuel décrit le remplacement du boîtier électronique de votre motorisation et sa mise en service.
Nous apportons régulièrement des améliorations à nos produits (câblage, paramétrage, etc.).
Cette nouvelle électronique peut être différente de l'électronique d'origine de votre motorisation.
Pour cette raison, VEUILLEZ SUIVRE ATTENTIVEMENT LA NOTICE FOURNIE AVEC VOTRE
NOUVELLE ÉLECTRONIQUE.

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R

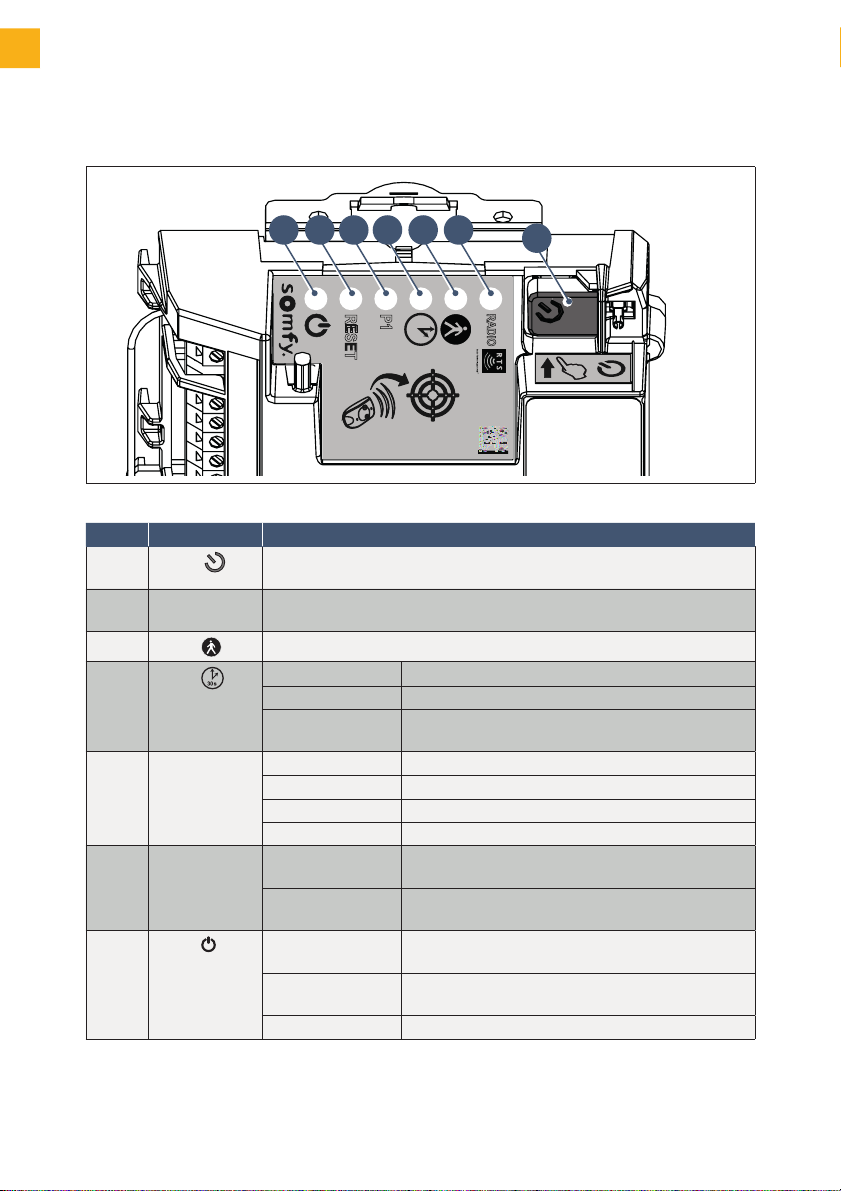

 Présentation de l’électronique de commande
30s
RADIO
P1
RESET
F E D C B A
Repère Désignation Fonction
ABouton Lancement auto-apprentissage
Réveil de l’électronique de commande
BVoyant RADIO S’allume à chaque fois que l’électronique de commande reçoit une
commande radio
CVoyant S’allume lors de l'activation/désactivation de l'ouverture piétonne
DVoyant Allumé la fermeture automatique du portail est activée
Éteint la fermeture automatique du portail n'est pas activée
Clignote le paramètre "fermeture automatique" est
sélectionnée
EVoyant P1 Allumé le portail fonctionne en vitesse rapide
Éteint le portail fonctionne en vitesse standard
Clignote lentement le portail fonctionne en vitesse lente
Clignote le paramètre "vitesse" du portail est sélectionné
FVoyant RESET Allumé les réglages seuls ou les réglages et les points de
commande radio sont effacés
Clignote la fonction d'effacement des réglages et des points
de commande radio est sélectionnée
Voyant Allumé le moteur fonctionne correctement - l'électronique
de commande est réveillée
Éteint le moteur fonctionne correctement - l'électronique
de commande est en veille
Clignote voir diagnostic page 19

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R
REMPLACEMENT DU BOÎTIER ÉLECTRONIQUE

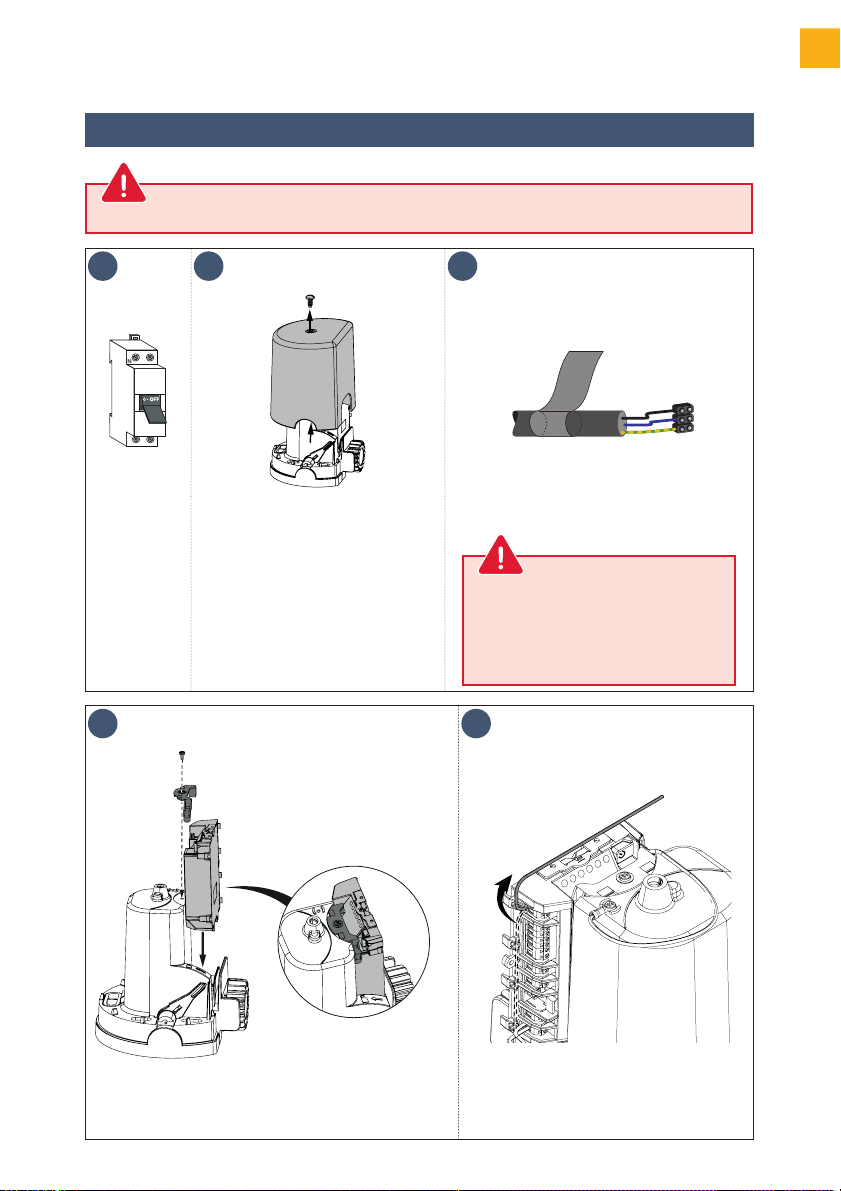

1.1 Installation du nouveau boîtier électronique
Pour votre sécurité, ces opérations doivent se faire hors tension.
2 3
2
3
0
V
•Mettre
l'installation
hors tension.
•Dévisser puis enlever le capot du
moteur.
•Repérer le câble d'alimentation 2 0V
et les câbles des périphériques.
Tant qu’ils ne sont pas rebranchés,
les fils des accessoires doivent rester
isolés (par exemple avec des dominos
d’électricien ou du scotch isolant) pour
éviter tout risque de court-circuit.
4 5
•Installer et visser le nouveau boîtier électronique. •Clipser l’antenne sur le dessus du moteur.

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R

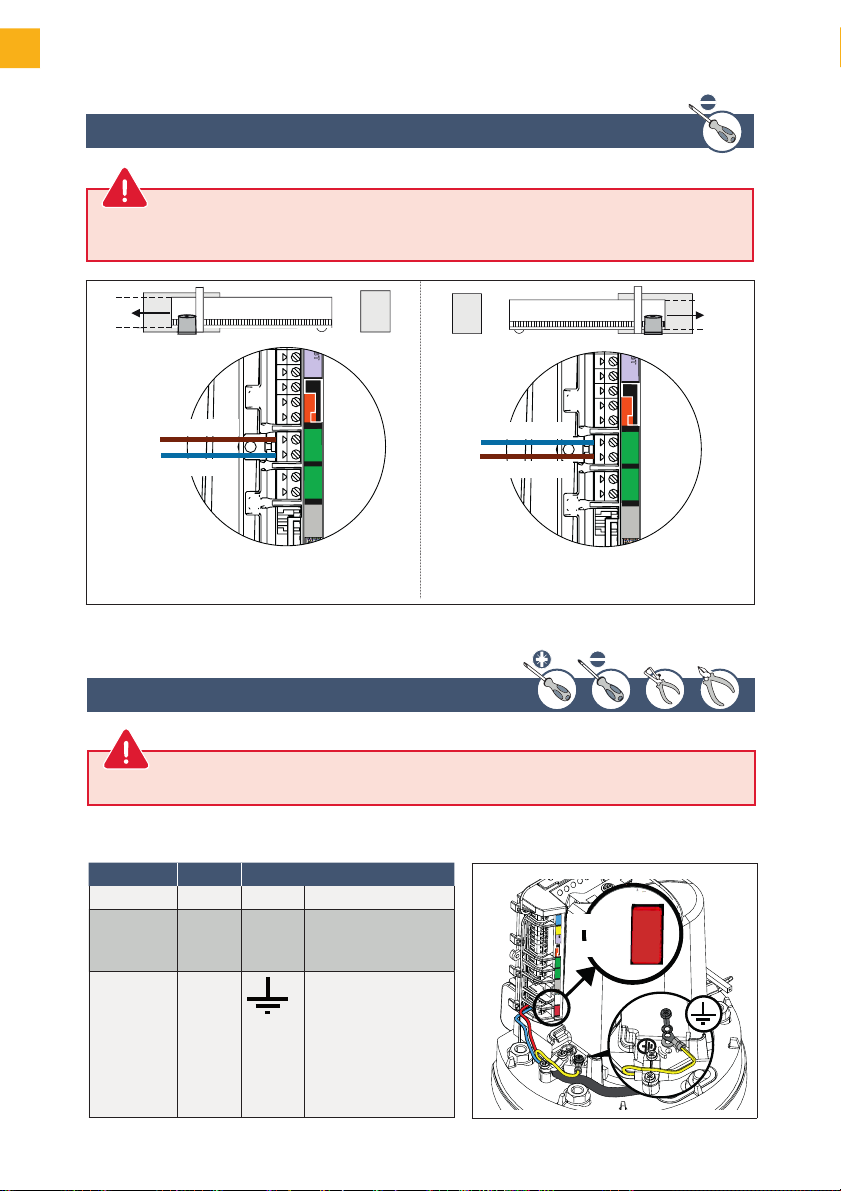

1.2 Câblage du moteur
Pour votre sécurité, ces opérations doivent se
faire hors tension.
Ne branchez rien sur la borne M2.
55 66
START
ART
M1 M1
M2 M2
1111 13131010 1212
BATT BATT
++
--
77
-
FLASH
88 99
24V
+
Marron
Bleu
55 66
START
ART
M1M1
M2 M2
1111 1313
1010 1212
BATT BATT
++
--
77
-
FLASH
88 99
24V
+
Marron
Bleu
Moteur à gauche
Vue de l'intérieur
Moteur à droite
Vue de l'intérieur
1.3 Raccorder à l'alimentation secteur 230V
Pour votre sécurité, ces opérations doivent se faire hors tension.
Brancher les fils comme indiqué dans le tableau :
Couleur fil Type Borne Commentaires
Bleu Neutre 17
Marron /
Noir /
Rouge
Phase 16
Jaune et
Vert
Terre Visser une rondelle
plate la cosse
du fil de terre de
l'alimentation et une
rondelle éventail
avec une vis.
ANT
ANT
BUS BUS
11 3322 44 55 66
START
ART
M1M1
M2 M2
1111 13
1310
10 12
12
BATT BATT
++--
LIGHT
LIGHT
230V 230V
15 151717
1414 16
16
77
-
FLASH
88 99
24V
+
LL NN
16
17
230V
Neutre
Phase

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R

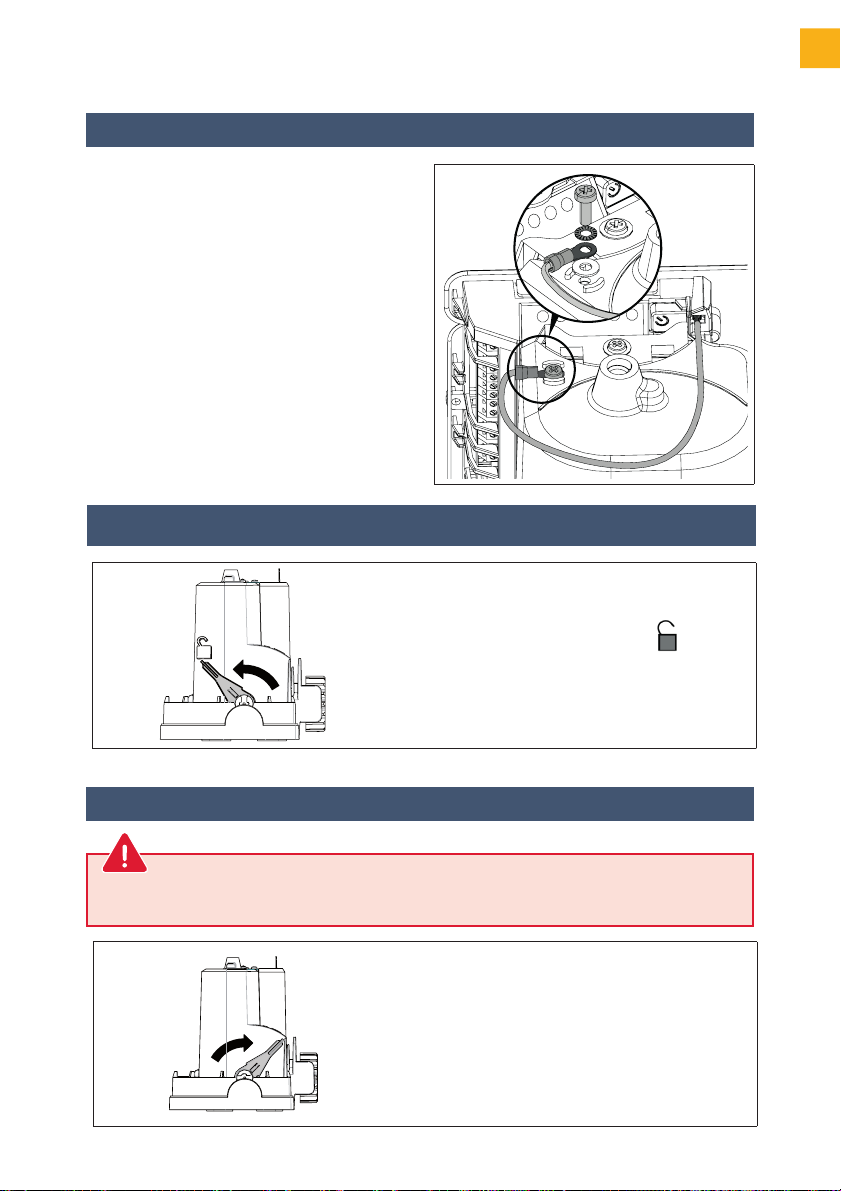

1.4 Raccorder l’électronique de commande à la terre
. Raccorder le fil de terre fourni en haut à
droite de l'électronique de commande.
2. Visser une rondelle plate, la cosse du fil de
terre et une rondelle éventail avec une vis
sur le haut du moteur.
1.5 Déverrouillage du moteur
Mettre la poignée du moteur en position
Le pignon est libéré.
Le moteur est déverrouillé.
1.6 Verrouillage du moteur
Ne verrouillez jamais le moteur lorsque le portail est en mouvement au risque de déteriorer la
motorisation.
Pousser la poignée du moteur vers le portail.
Le moteur est verrouillé.

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R MISE EN SERVICE ET UTILISATION STANDARD
2.1 Mettre l’installation sous tension
. i le voyant ne s’allume pas ou que le
nombre de clignotements n’est pas celui
attendu : voir diagnostic page 19.
1. Le voyant clignote (2 fois).
Le moteur est sous tension et en attente
d’auto-apprentissage.
2.2 Enregistrer une télécommande 2 ou 4 touches
1
<0,5
•Poser la télécommande à programmer sur
la cible de l’électronique de commande.
•Faire un appui bref sur la touche de la télécommande
à programmer. Le voyant “RADIO” s’allume puis
s’éteint lorsque vous relâchez la touche de la
télécommande.
L'ouverture totale est programmée sur cette
touche.

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R

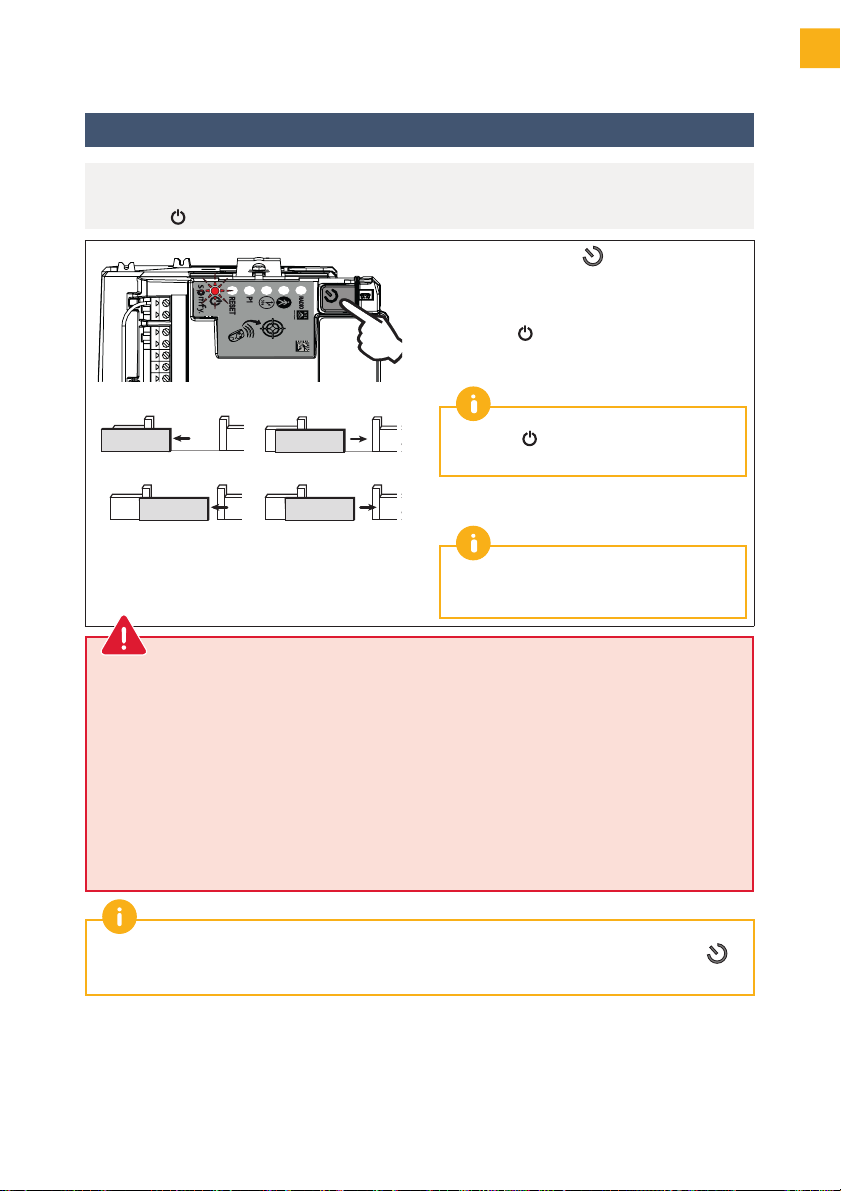

2.3 Auto-apprentissage de la course du portail
ré-requis - Avant de lancer l’auto-apprentissage, vérifier que :
•L’installation est sous tension :
le voyant clignote (2 fois).
•Le portail est à mi-course.
•Le moteur est verrouillé.
Appuyer sur le bouton de l’électronique de
commande.
•Le portail s’ouvre, se ferme, s’ouvre
partiellement et se ferme à nouveau.
•Le voyant s’allume fixe.
L’auto-apprentissage est réussi et le moteur
est opérationnel.
Si le voyant clignote (2 fois), recommencer
l’auto-apprentissage.
Le portail doit être fermé à la fin de l'auto-
apprentissage.
Si le portail est ouvert, voir encadré IMPORTANT
ci-dessous.
Pendant l’auto-apprentissage, un appui sur la touche 1 de la télécommande ou sur le bouton de
l’électronique de commande entraîne l’arrêt du portail et de l’auto-apprentissage.
IM ORTANT
Si le portail est ouvert à la fin de l'auto-apprentissage :
1. Effacer les réglages (voir page 18).
2. Mettre le moteur hors tension.
3. Inverser les fils branchés sur les bornes 10 et 11 (étiquette verte M1) de l’électronique de
commande (voir “Câblage du moteur”, page 4).
4. Déverrouiller le moteur.
5. Positionner le portail à mi-course.
6. Verrouiller le moteur.
7. Mettre le moteur sous tension.
8. Recommencer l’auto-apprentissage.

R - Remplacement du boîtier électronique FREEVIA - SOMFY
R
2.4 Mise en veille / réveil de l’électronique de commande
our vérifier si le moteur est sous tension ou
pour vérifier/modifier le paramétrage, appuyer
2 secondes sur le bouton pour réveiller
l’électronique
orsque l’auto-apprentissage a été effectué,
l’électronique passe automatiquement en veille
après 5 minutes d’inactivité, pour faire des
économies d'énergie.
En état de veille, tous les voyants sont éteints.
2.5 Monter le capot
2
1
1 Placer le capot sur le moteur.
2 Mettre en place le joint pour assurer
l’étanchéité du moteur sur la vis du capot.
Visser le capot.
