SOMFY FREEVIA 400 User manual

www.somfy.com
FREEVIA 400
FR Manuel d’installation et d’utilisation
EN Operating and installation guide
5129045A

1
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
Sommaire
Présentation du produit 2
-Contenu du pack 2
-Encombrement 3
-Domaine d’application 3
-Vue générale de l’installation 3
-Présentation de l’électronique de commande 4
Pré-requis pour l’installation 5
-Butées au sol 5
-Emplacement du moteur 5
-Pré-équipement électrique 5
-Câbles à prévoir 6
-Fondations en béton 7
-Outillage nécessaire à l’installation (non fourni) 8
-Visserie nécessaire à l’installation de la
crémaillère (non fournie) 8
1 Installation 9
1.1 Déverrouiller le moteur 9
1.2 Installer le moteur 9
- Fixer le moteur au sol 9
- Fixer la crémaillère 10
1.3 Vérifier l’installation du moteur 11
1.4 Verrouiller le moteur 11
1.5 Câblage du moteur 12
1.6 Raccorder à l'alimentation secteur 230V 13
1.7 Raccorder l’électronique de
commande à la terre 14
1.8 Position de l’antenne de l’électronique
de commande 14
2 Mise en service et utilisation
standard 15
2.1 Mettre l’installation sous tension 15
2.2 Auto-apprentissage de la course du portail 15
2.3 Mise en veille / réveil de l’électronique
de commande 16
2.4 Boucher les ouvertures 16
2.5 Monter le capot 16
2.6 Ouverture totale et fermeture du portail 17
2.7 Détection d’obstacle 17
3 Câblage des accessoires 18
3.1 Cellules photoélectriques
(selon le pack choisi) 18
3.2 Feu orange (selon le pack choisi) 18
3.3 Batterie (option) 19
3.4 Antenne déportée (option) 19
3.5 Visiophone (option) 20
3.6 Contact à clé (option) 20
3.7 Eclairage de zone (option) 20
3.8 Alimentation solaire (option) 21
4 Paramétrages avancés 22
4.1 Ouverture piétonne 22
- Fonctionnement de l’ouverture piétonne 22
- Activer l’ouverture piétonne 22
- Désactiver l’ouverture piétonne 22
4.2 Fermeture automatique 23
- Fonctionnement de la fermeture automatique 23
- Activer la fermeture automatique 23
- Désactiver la fermeture automatique 24
4.3 Vitesse du portail 25
- Domaine d’application 25
- Paramétrer la vitesse lente 25
- Revenir à la vitesse standard 26
5 Programmation des
télécommandes 27
5.1 Présentation des télécommandes 27
- Possibilités de programmation de la
télécommande 2 touches 27
- Possibilités de programmation de la
télécommande 4 touches 28
- Utilisation d'une télécommande 3 touches 28
5.2 Ajouter une télécommande 29
- Télécommande 2 ou 4 touches 29
- Télécommande 3 touches 29
5.3 Supprimer les télécommandes 29
6 Dépannage 30
6.1 Assistance 30
6.2 Changer la pile de la télécommande 30
6.3 Effacer les réglages 31
6.4 Diagnostic 32
7 Caractéristiques techniques 33
Version originale du manuel

2FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
Présentation du produit

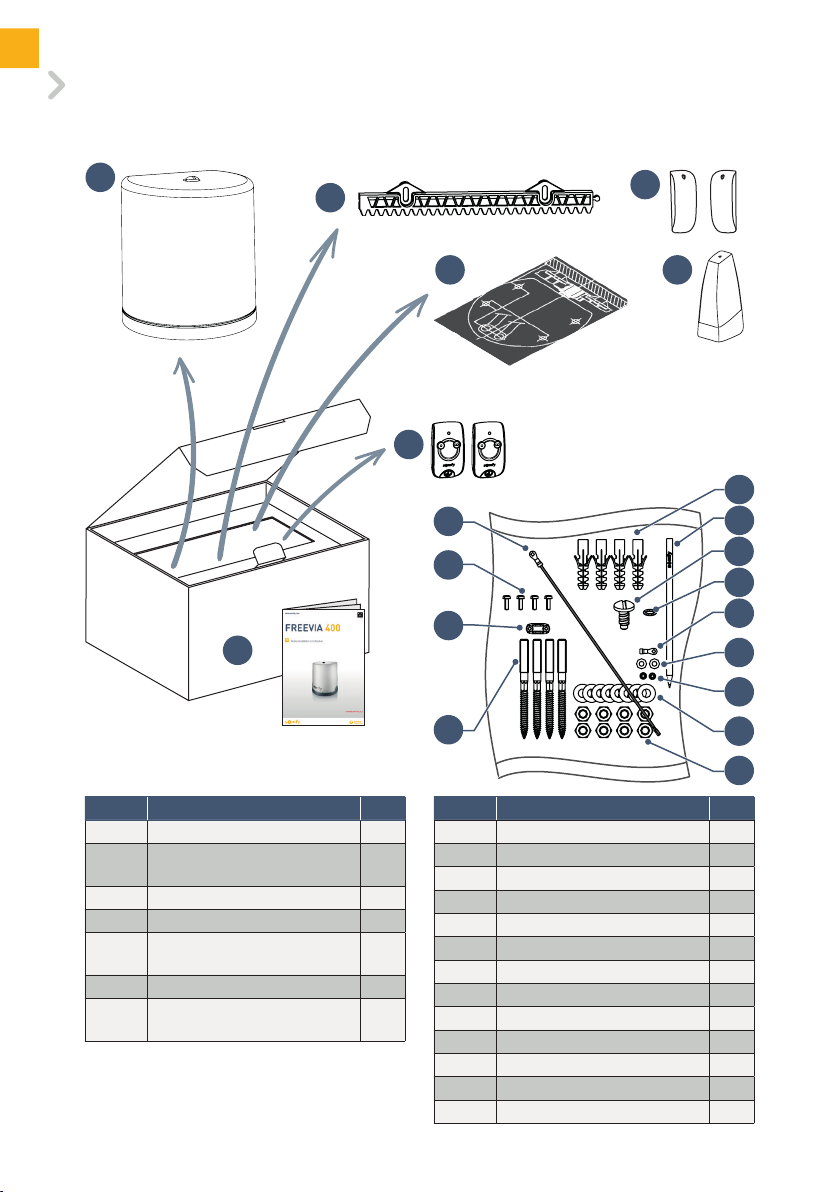

▶ Contenu du pack
d
a
b
c
h
i
j
k
l
m
o
n
p
q
r
s
t
e
f
g
Repère Désignation Qté
aMoteur x 1
bTronçon de crémaillère
33 cm x 20 mm
x 12
cGabarit de pose x 1
dTélécommande 2 touches x 2
eJeu de cellules
photoélectriques*
x 1
fFeu orange* x 1
gMnauel d’installation
et d’utilisation
x 1
Repère Désignation Qté
hFil de terre x 1
iVis autoformeuse x 4
jSerre-câble x 1
kGoujon x 4
lCheville x 4
mCrayon Somfy x 1
nVis capot x 1
oJoint torique x 1
pCosse ronde isolée x 1
qPetite rondelle plate x 2
rRondelle éventail x 2
sRondelle plate x 8
tÉcrou x 8
*selon pack choisi

3
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
84
72
232
48
109
218 214
109 180 25
▶ Domaine d’application

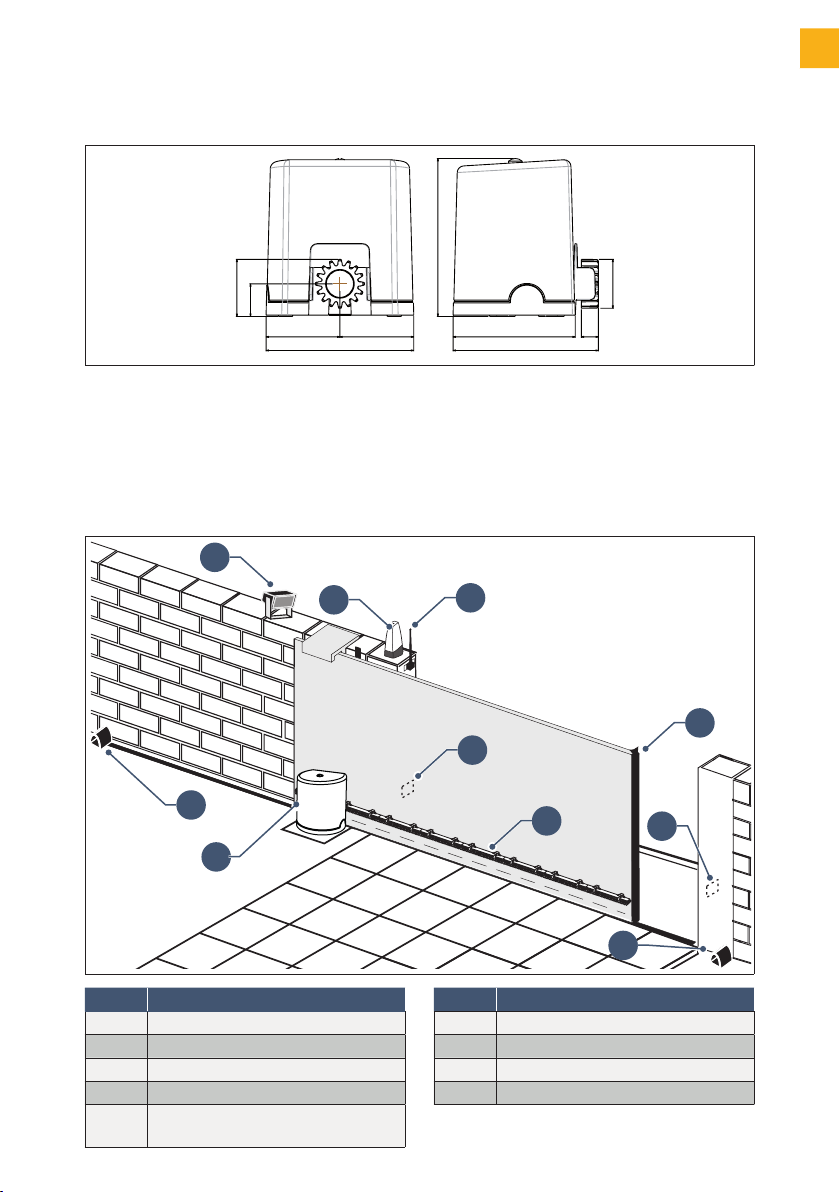

▶ Vue générale de l’installation
A
BC
E
JE
D
F
G
H
Repère Désignation
AÉclairage de zone*
BFeu orange (selon pack choisi)
CAntenne*
DBarre palpeuse*
ECellules photoélectriques (selon pack
choisi)
Repère Désignation
FButée fermeture
GButée ouverture
HMoteur
JCrémaillère
Ce produit est destiné à la motorisation d’un portail coulissant :
•D’une longueur max. de 6 m et d’un poids max.
de 400 kg
•en PVC, bois ou métal
•pour une maison individuelle.
▶ Encombrement
*accessoires en option

4FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
▶ Présentation de l’électronique de commande
30s
RADIO
P1
RESET
G F E D C B A
Repère Désignation Fonction
ABouton Lancement auto-apprentissage
Réveil de l’électronique de commande
BVoyant RADIO S’allume à chaque fois que l’électronique de commande reçoit une
commande radio
CVoyant S’allume lors de l'activation/désactivation de l'ouverture piétonne
DVoyant Allumé la fermeture automatique du portail est activée
Éteint la fermeture automatique du portail n'est pas activée
Clignote le paramètre "fermeture automatique" est
sélectionnée
EVoyant P1 Éteint le portail fonctionne en vitesse standard
Clignote lentement le portail fonctionne en vitesse lente
Clignote le paramètre "vitesse" du portail est sélectionné
FVoyant RESET Allumé les réglages seuls ou les réglages et les points de
commande radio sont effacés
Clignote la fonction d'effacement des réglages et des points
de commande radio est sélectionnée
GVoyant Allumé le moteur fonctionne correctement - l'électronique
de commande est réveillée
Éteint le moteur fonctionne correctement - l'électronique
de commande est en veille
Clignote voir diagnostic page 32

5
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
Pré-requis pour l’installation
▶ Butées au sol
▶ Emplacement du moteur
▶ Pré-équipement électrique
La course du portail doit être délimitée par des butées fixées solidement au sol.
Butée fermeture
Butée ouverture
Portail
Fondations
béton
Passage des câbles
Câbles à prévoir
•Alimentation secteur : câble 3 x 1,5 mm² ou
3 x 2,5 mm² pour un usage extérieur
(type H07RN-F mini)
•Liaison des cellules : câble 2 x 0,75 mm²
•Autres accessoires : voir page 6
Le passage du câble d’alimentation doit être
prévu suivant les normes électriques en
vigueur dans le pays d’utilisation.
Si la réalisation d’une tranchée n’est
pas possible, utiliser un passe-câble qui
pourra supporter le passage des véhicules
(réf. 2400484).
Passage des câbles
•Les câbles enterrés doivent être équipés d’une
gaine de protection de diamètre suffisant pour
passer tous les câbles.
•Aménager une arrivée électrique 230 V au plus
près de l’emplacement du moteur.

6FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
▶ Câbles à prévoir
Le détail des câblages est donnée dans la partie "CÂBLAGE DES ACCESSOIRES" pages 18 à 21.
Pour raccorder plusieurs accessoires à la borne START, il est possible d’utiliser du fil de section
0,3mm² (exemple : fil téléphonique) au lieu du fil de section 0,75mm².
ANT ANT
BUSBUS
11 3322 44 55 66
START
ART
M1M1
M2 M2
1111 13131010 1212
BATT BATT
++
--
LIGHT LIGHT
230V230V
1515 1717
1414 1616
77
-
FLASH
88 99
24V
+
LL NN
TX RX
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
2 x 0.75 mm²
Câble coaxial
500 W max
Alimentation
secteur 230V
3 x 1.5 mm² ou 3 x 2.5 mm²
pour un usage extérieur (type
H07RN-F mini)

7
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
▶ Fondations en béton
Crémaillère
250 mm mini
200 mm mini
Portail
Portail
Fondation Fondation
Passage des câbles
Crémaillère
Les fondations en béton sur lesquelles sera fixé le moteur doivent respecter les cotes données sur le
schéma ci-dessous.

8FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR

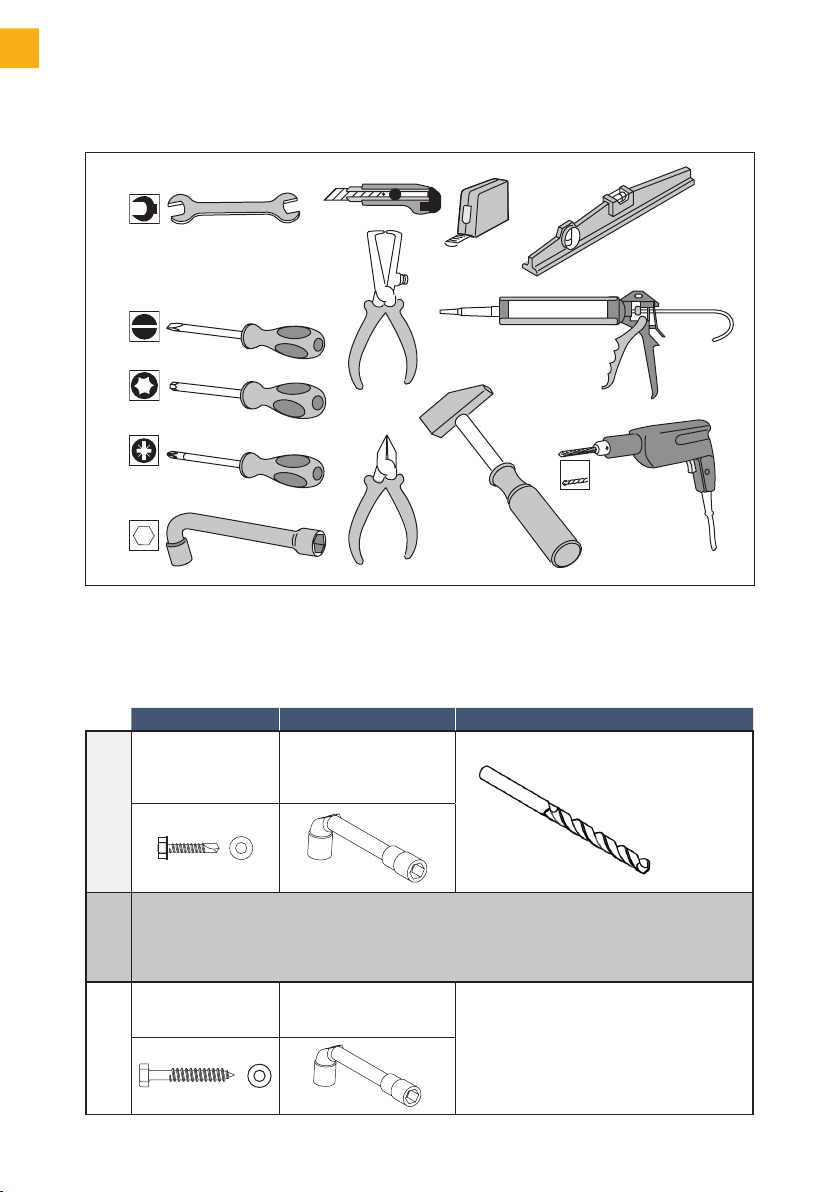

▶ Visserie nécessaire à l’installation de la crémaillère (non fournie)
Ces informations sont données à titre indicatif.
Visserie nécessaire Outils nécessaires Diamètre de perçage
PORTAIL FER OU
ALUMINIUM
Vis autoperceuse à tête
hexagonale pour tôle de
type ST 6,3 x 30mm
+ rondelle
Clé à pipe ou à douille N°10
5 mm avec un foret pour acier
PORTAIL
PVC
Le PVC est trop fragile pour fixer directement la crémaillère.
Les portails en PVC ont généralement un renfort en aluminium ou métallique ou une âme en acier
(se reporter à la ligne ci-dessus).
Dans le cas où le portail PVC n’a pas de renfort : fixer un renfort métallique sur le portail, à l’endroit où sera
fixée la crémaillère.
PORTAIL BOIS
Vis à bois de diamètre
6 x 40mm minimum +
rondelle
Clé à pipe ou à douille N°10
Effectuer un avant-trou avec un foret à bois
diamètre 2,5mm ou vrille à bois.
▶ Outillage nécessaire à l’installation (non fourni)
17
12
3,5
PZ2
T25
10

9
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR

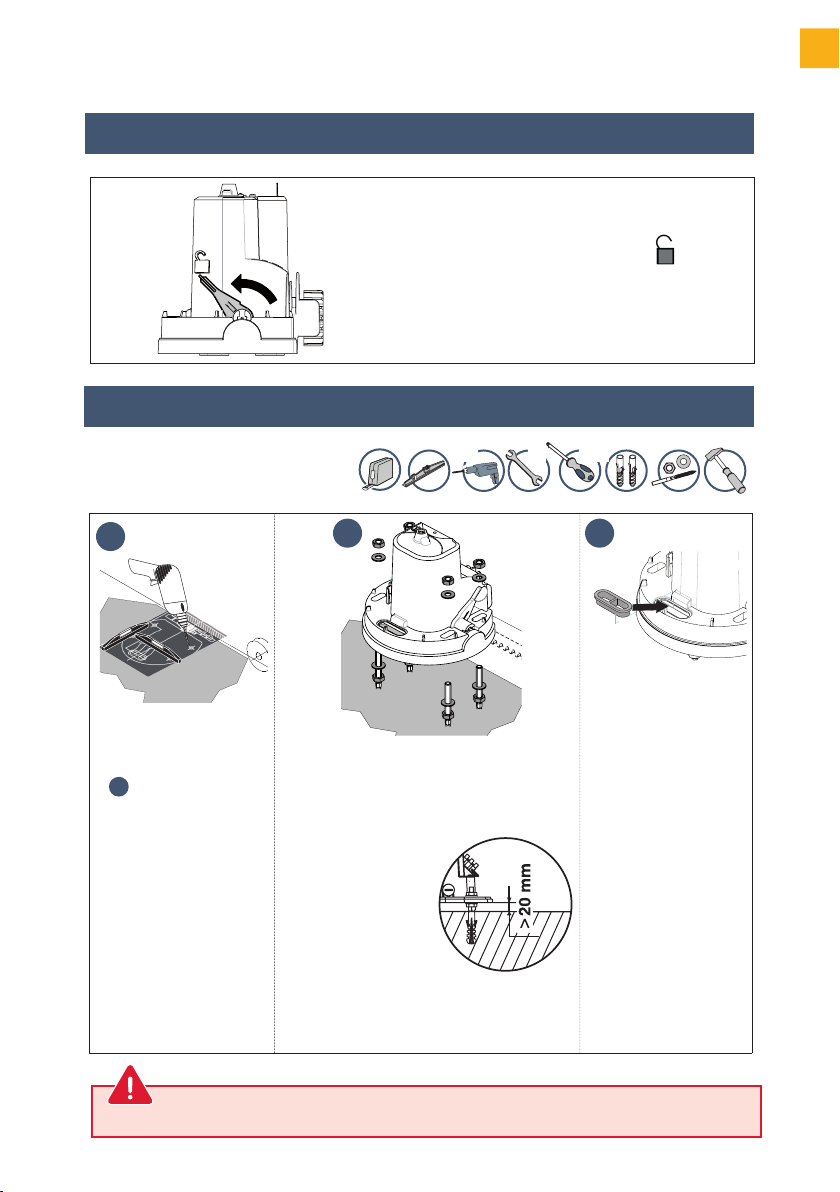

1 INSTALLATION
1.1 Déverrouiller le moteur
1.2 Installer le moteur
▶Fixer le moteur au sol
12 3
•Placer le gabarit de pose
csur le sol et percer 4
trous en utilisant un foret
(Ø 12mm) adapté à la
nature du sol.
•Insérer les chevilles. Visser les goujons.
•Visser 4 écrous et 4rondelles.
•Retirer le capot du moteur.
•Positionner le moteur sur les goujons :
veiller à ce que la bride
(embase du moteur)
se trouve à une
hauteur maximum de
25mm au-dessus du
sol. L’espace conseillé
se situe entre 20 et
25mm.
•Une fois positionné en hauteur par rapport
au sol, fixer le moteur à l’aide de 4 rondelles
et de 4 écrous.
•Positionner le passe-
fil pré-percé dans
l’ouverture prévue
pour le passage des
câbles.
Mettre la poignée du moteur en position
Le pignon est libéré.
Le moteur est déverrouillé.
17 T25
12
Vérifiez que le moteur est bien de niveau.

10 FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR

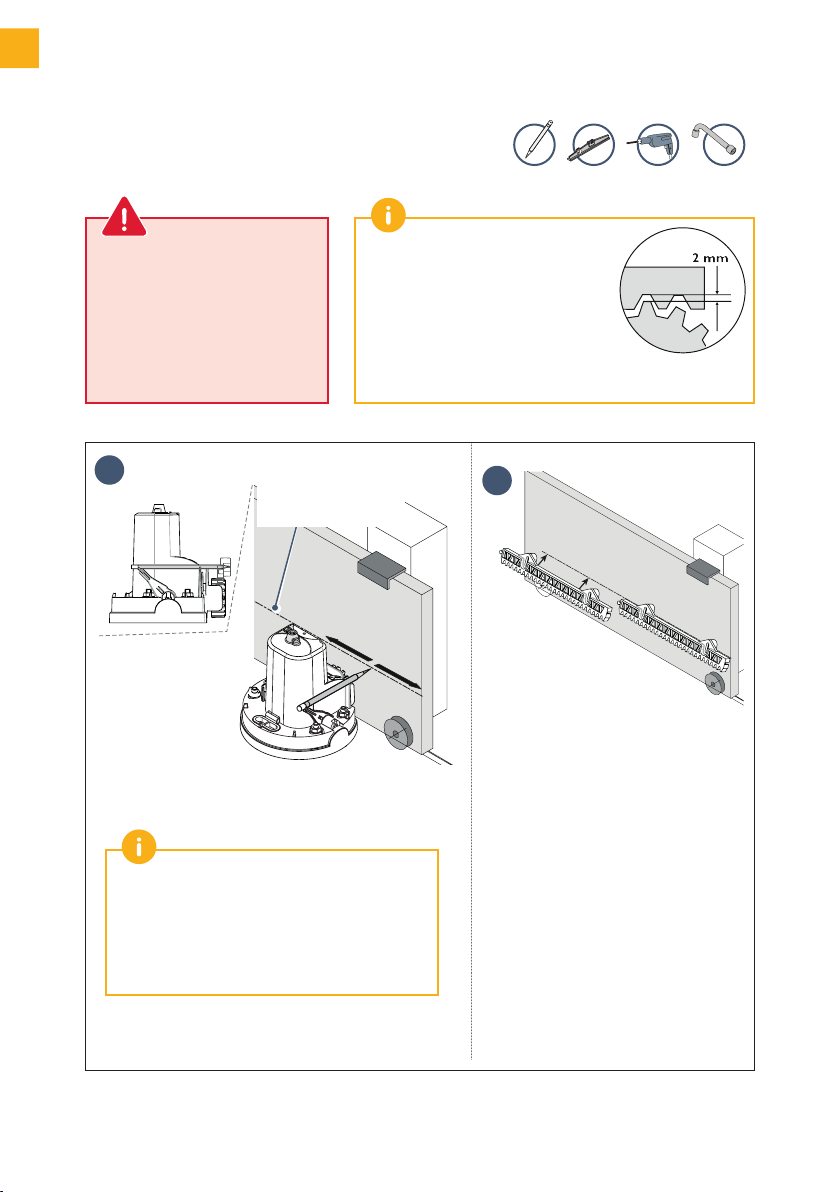

▶Fixer la crémaillère
•La crémaillère doit être fixée sur
le renfort du portail.
•Utilisez des vis adaptées au
matériau de votre portail (voir
page 8).
•Ne graissez jamais la crémaillère
ni le pignon du moteur.
Repère de fixation
crémaillère
1
2
•Ouvrir complètement le portail.
•Placer le crayon fourni sur les encoches prévues sur le
moteur.
Si le crayon pointe au-dessus du renfort, la
crémaillère fournie n'est pas adaptée à votre
portail.
L'utilisation d'une crémaillère à fixation basse
(ref. 9011089) est nécessaire. Veuillez contacter
Somfy.
•D’une main, maintenir le crayon et de l’autre main,
coulisser le portail pour marquer la position de la
crémaillère.
•Placer la crémaillère en alignant le haut
de la crémaillère sur le trait tracé au
crayon.
•Fixer le premier élément de crémaillère.
•Installer et fixer les autres éléments de
la même façon en les emboîtant les uns
dans les autres.
•En alignant le haut de la crémaillère
avec le trait tracé au crayon, le jeu de
2 mm nécessaire entre la crémaillère
et le pignon est assuré.
•Si les points de fixation sont trop
proches du bord du renfort : fixer
la crémaillère au centre des trous
oblongs.

11
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
1.4 Verrouiller le moteur
Ne verrouillez jamais le moteur lorsque le portail est en mouvement au risque de déteriorer la
motorisation.
Pousser la poignée du moteur vers le portail.
Le moteur est verrouillé.
Vérifier que :
•le moteur est bien de niveau.
•le portail coulisse correctement.
•le pignon est bien entraîné.
•le jeu crémaillère-pignon de 2 mm ne varie pas
trop.
Si ces conditions ne sont pas remplies, régler
la hauteur de la crémaillère.
Une fois toutes ces vérifications faites,
serrer les écrous pour fixer définitivement le
moteur.
1.3 Vérifier l’installation du moteur

12 FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
1.5 Câblage du moteur
Pour votre sécurité, ces opérations doivent se faire hors tension.
Par défaut, le moteur est câblé pour une installation à gauche du portail.
Pour une installation du moteur à droite du portail, intervertir les fils branchés sur les bornes 10 et 11 de
l’électronique de commande (étiquette verte M1).
55 66
START
ART
M1M1
M2 M2
1111 13131010 1212
BATT BATT
++
--
77
-
FLASH
88 99
24V
+
Marron
Bleu
55 66
START
ART
M1M1
M2 M2
1111 13131010 1212
BATT BATT
++
--
77
-
FLASH
88 99
24V
+
Marron
Bleu
Moteur à gauche
Vue de l'intérieur
Moteur à droite
Vue de l'intérieur
Ne branchez rien sur la borne M2.

13
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
1.6 Raccorder à l'alimentation secteur 230V
•Pour votre sécurité, ces opérations doivent se
faire hors tension.
•Utilisezuncâble3x 1,5mm²ou3x 2,5mm²pour
un usage extérieur (type H07RN-F minimum).
•Utilisez impérativement le serre-câble fourni.
Pour tous les câbles basse tension, assurez-
vous qu’ils résistent à une traction de 100N.
Vérifiez que les conducteurs n’ont pas bougés
après avoir appliqué cette traction.
Neutre
150 mm
8 mm
100 mm
Phase
1. Dégainer le câble sur
150mm.
2. Recouper la phase et le
neutre à 100mm.
3. Dénuder les 3 fils sur 8mm.
4. Sertir la cosse fournie
sur le fil de terre (jaune et
vert).
6. Brancher les fils comme
indiqué dans le tableau :
Couleur fil Type Borne Commentaires
Bleu Neutre 17
Marron /
Noir /
Rouge
Phase 16
Jaune et
Vert
Terre Visser une rondelle
plate ,la cosse
du fil de terre de
l'alimentation serti
à l'étape 4 et une
rondelle éventail
avec une vis .
7. Visser le serre-câble fourni.
Pour un câble 3x1,5 mm² Pour un câble 3x2,5 mm²
ANT ANT
BUSBUS
11 3322 44 55 66
START
ART
M1M1
M2 M2
1111 13131010 1212
BATT BATT
++
--
LIGHT
LIGHT
230V230V
1515 1717
1414 1616
77
-
FLASH
88 99
24V
+
LL NN
16
17
230V
Neutre
Phase

14 FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
Positionner l’antenne sur le dessus du moteur.
1.8 Position de l’antenne de l’électronique de commande
1.7 Raccorder l’électronique de commande à la terre
1. Raccorder le fil de terre fourni en haut à
droite de l'électronique de commande.
2. Visser une rondelle plate , la cosse du fil
de terre et une rondelle éventail avec
une vis sur le haut du moteur.

15
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
2 MISE EN SERVICE ET UTILISATION STANDARD
2.1 Mettre l’installation sous tension
2. Si le voyant ne s’allume pas ou que le
nombre de clignotements n’est pas celui
attendu : voir diagnostic page 32.
1. Le voyant clignote (2 fois).
Le moteur est sous tension et en attente
d’auto-apprentissage.
2.2 Auto-apprentissage de la course du portail
Pré-requis - Avant de lancer l’auto-apprentissage, vérifier que :
•L’installation est sous tension :
le voyant clignote (2 fois).
•Le portail est à mi-course.
•Le moteur est verrouillé.
Appuyer sur le bouton de l’électronique de
commande.
•Le portail s’ouvre, se ferme, s’ouvre
partiellement et se ferme à nouveau.
•Le voyant s’allume fixe.
L’auto-apprentissage est réussi et le moteur
est opérationnel.
Si le voyant clignote (2 fois), recommencer
l’auto-apprentissage.
Le portail doit être fermé à la fin de l'auto-
apprentissage.
Si le portail est ouvert, voir encadré IMPORTANT
ci-dessous.
Pendant l’auto-apprentissage, un appui sur la touche 1 de la télécommande ou sur le bouton de
l’électronique de commande entraîne l’arrêt du portail et de l’auto-apprentissage.
IMPORTANT
Si le portail est ouvert à la fin de l'auto-apprentissage :
1. Effacer les réglages (voir page 31).
2. Mettre le moteur hors tension.
3. Inverser les fils branchés sur les bornes 10 et 11 (étiquette verte M1) de l’électronique de
commande (voir “Câblage du moteur”, page 12).
4. Déverrouiller le moteur.
5. Positionner le portail à mi-course.
6. Verrouiller le moteur.
7. Mettre le moteur sous tension.
8. Recommencer l’auto-apprentissage.

16 FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
2.3 Mise en veille / réveil de l’électronique de commande
2.4 Boucher les ouvertures
Pour vérifier si le moteur est sous tension ou
pour vérifier/modifier le paramétrage, appuyer
2 secondes sur le bouton pour réveiller
l’électronique.
Une fois tous les câbles passés, boucher toutes
les ouvertures (trous oblongs, ouvertures pour le
passage des câbles ) à l'aide de silicone.
Lorsque l’auto-apprentissage a été effectué,
l’électronique passe automatiquement en veille
après 5 minutes d’inactivité, pour faire des
économies d'énergie.
En état de veille, tous les voyants sont éteints.
Il est fortement conseillé de boucher toutes
les ouvertures pour éviter les court-circuits
provoqués par des insectes.

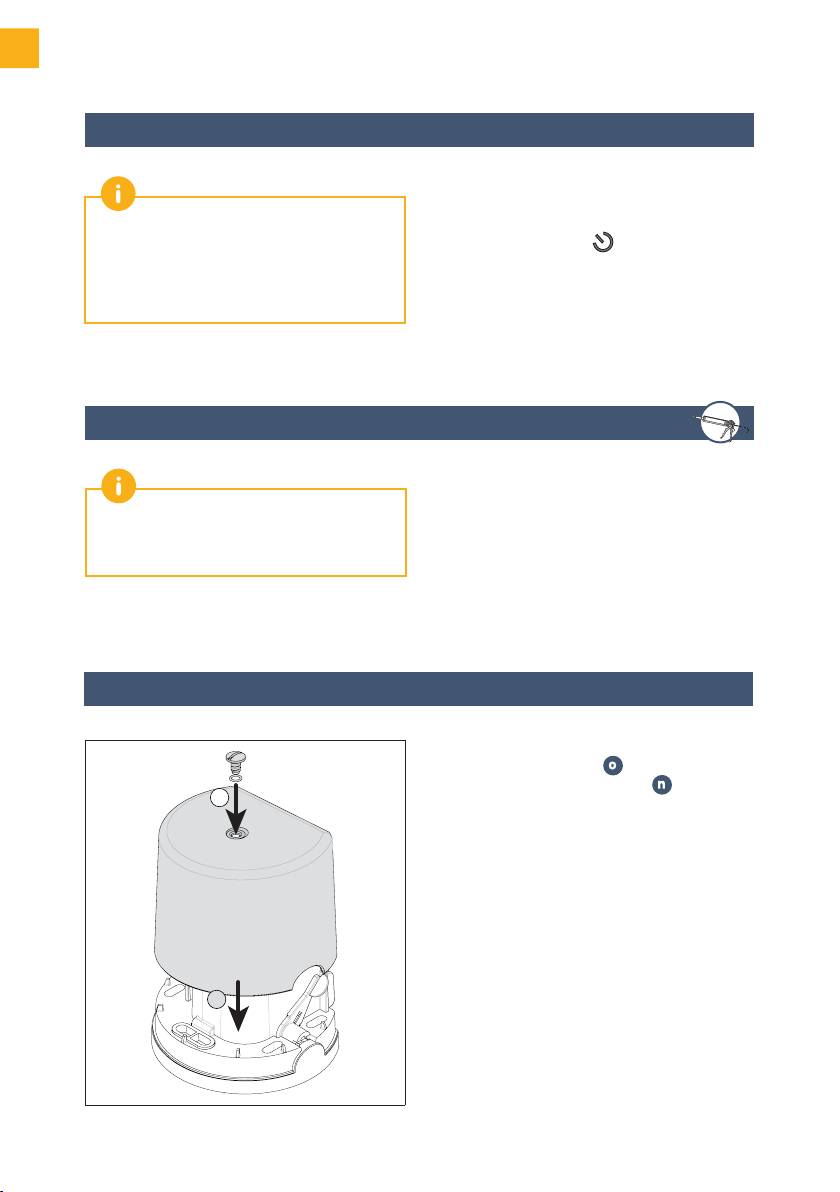

2.5 Monter le capot
2
1
1. Placer le capot sur le moteur.
2. Mettre en place le joint pour assurer
l’étanchéité du moteur et la vis du capot.
3. Visser le capot.

17
FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
Si un obstacle est détecté (effort anormal sur la motorisation) :
•Pendant l’ouverture du portail : le portail s’arrête.
•Pendant la fermeture du portail : le portail s'arrête et se ré-ouvre.

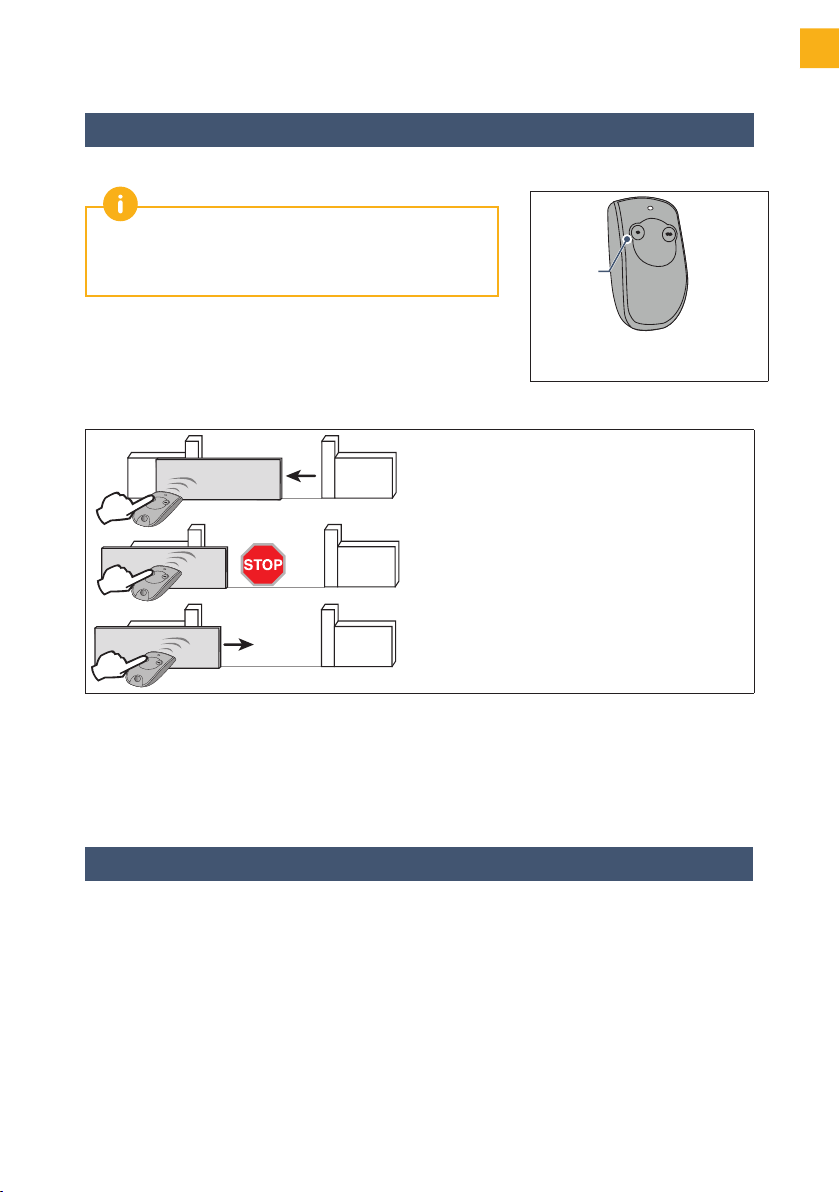

2.6 Ouverture totale et fermeture du portail
2.7 Détection d’obstacle
•Portail fermé : appuyer sur la touche 1 de la
télécommande pour ouvrir totalement le portail.
•Portail en mouvement : appuyer sur la touche 1
de la télécommande pour arrêter le portail.
•Portail ouvert : appuyer sur la touche 1 de la
télécommande pour fermer le portail.
Les télécommandes livrées dans le kit sont déjà mémorisées
et programmées pour que la touche 1 des télécommandes
commande l’ouverture totale du portail. Touche 1
Keytis NS 2

18 FR - Notice d’installation et d’utilisation FREEVIA 400 - SOMFY
FR
3 CÂBLAGE DES ACCESSOIRES
3.1 Cellules photoélectriques (selon le pack choisi)
Pour votre sécurité, ces opérations doivent se faire hors tension.
Le câblage d’un second jeu de cellules photoélectriques n’est pas possible sur cette motorisation.
TX
12 1235
RX
BUSBUS
33 44
▶ Installation
Après le câblage des cellules photoélectriques :
•remettre le moteur sous tension,
•lancer un mouvement d’ouverture ou de
fermeture du portail.
Les cellules photoélectriques sont reconnues
par l’électronique de commande à la fin de ce
mouvement.
▶ Fonctionnement avec des cellules
photoélectriques
Si les cellules sont occultées pendant la
fermeture du portail, le portail s’arrête et se
ré-ouvre.
Ampoule 10W - 24V MAXIMUM - L’utilisation d’ampoule de puissance supérieure à 10W- 24V peut
provoquer des dysfonctionnements de la motorisation.
3.2 Feu orange (selon le pack choisi)
▶ Fonctionnement du feu orange
Le feu orange clignote pendant le mouvement du
portail.
Il est conseillé de réaliser l'auto-apprentissage de la course du portail avant de raccorder les
accessoires (cellules photoélectriques, feu orange, etc.)
