Ixengo L
5054415A
- 2 -
Installation manual
EN
Manual de instalación
ES
Manual de instalação
PT
Εγχειρίδιο εγκατάστασης
EL

EN
1
Copyright © 2008 Somfy SAS. All rights reserved.
CONTENTS
GENERAL __________________________________________________________________________________________________________2
SAFETY INSTRUCTIONS _____________________________________________________________________________________2
Warning 2
Safety instructions 2
PRODUCT DESCRIPTION ____________________________________________________________________________________3
Components 3
Dimensions 3
Application 4
POINTS TO CHECK PRIOR TO INSTALLATION ______________________________________________________4
Preliminary checks 4
Safety instructions 4
INSTALLATION ___________________________________________________________________________________________________5
Fitting the post mounting bracket 5
Fitting the gate section mounting bracket 7
Specific installations 7
Gate section limit stops on the ground 8
Electrical connections 8
ADJUSTING THE LIMIT STOPS - IXENGO L 24 V____________________________________________________8
Adjusting the FC1 closing limit stop 8
Adjusting the FC2 closing limit stop 9
OPERATING TEST_____________________________________________________________________________________________ 10
Opening the gate by hand 10
Checking operation 10
What do I do if the motor drive unit fails? 10
SPECIFICATIONS______________________________________________________________________________________________ 10

EN
2Copyright © 2008 Somfy SAS. All rights reserved.
GENERAL
SAFETY INSTRUCTIONS
This product, installed in accordance with this guide, complies with EN 12453 and EN 13241-1 standards.
The instructions referred to in the product Installation and Operating manuals are intended to meet the requirements of
property safety, personal safety and the above-mentioned standards.
Failure to comply with these instructions releases Somfy from any liability for damage that may be entailed.
We, Somfy, declare that this product is compliant with the essential requirements and other relevant stipulations of
directive 1999/5/EC. A compliance declaration is available from the following address www.somfy.com/ce (Ixengo_L).
This product can be used in the European Union and in Switzerland.
Warning
Important: Please comply with all instructions, for incorrect installation may cause serious injury.
Safety instructions
Before installing the motor drive system, make sure that the driven part is in good working order, that it is correctly
balanced and that it opens and closes correctly.
Ensure that danger areas (where pinching, cutting, trapping may occur) between the driven parts and fixed surrounding
parts due to the opening motion of the driven part are avoided.
Retain a clear 500 mm space behind each gate section when the gate is fully opened.
Any switch that does not lock into position (interphone, key switch, etc.) must be located in plain view of the driven part
but away from the moving parts.
Any switch installed must be at a minimum height of 1.5 meters and not be accessible to the public, except if it works
with a key.
Ensure that the motor drive system cannot be used with gate section including a wicket gate inhibiting motion
(unless the motor drive cannot operate with the wicket gate open).
After installation, make sure that the mechanism is correctly adjusted and that the protection system and any manual
release mechanism operate correctly.
Permanently affix the label describing the manual release mechanism close to its operating mechanism.
Wear protective glasses while performing drilling work.
To operate, the Ixengo L system requires a 230 V - 50 Hz mains supply. The electric power line:
must be solely reserved for use by the Ixengo L,•
must have a minimum wire cross section of 1.5 mm• 2,
must be provided with protection (a 10 A fuse or circuit breaker) and a residual current device (30 mA),•
must be fitted with an omnipolar disconnection mechanism,•
must be installed in line with applicable electrical safety standards.•
We recommend providing the installation with a surge arrester (in compliance with standard NF C 61740, with a
maximum residual voltage of 2 kV).
Copyright © 2008 Somfy SAS. All rights reserved.

EN
3
Copyright © 2008 Somfy SAS. All rights reserved.
PRODUCT DESCRIPTION

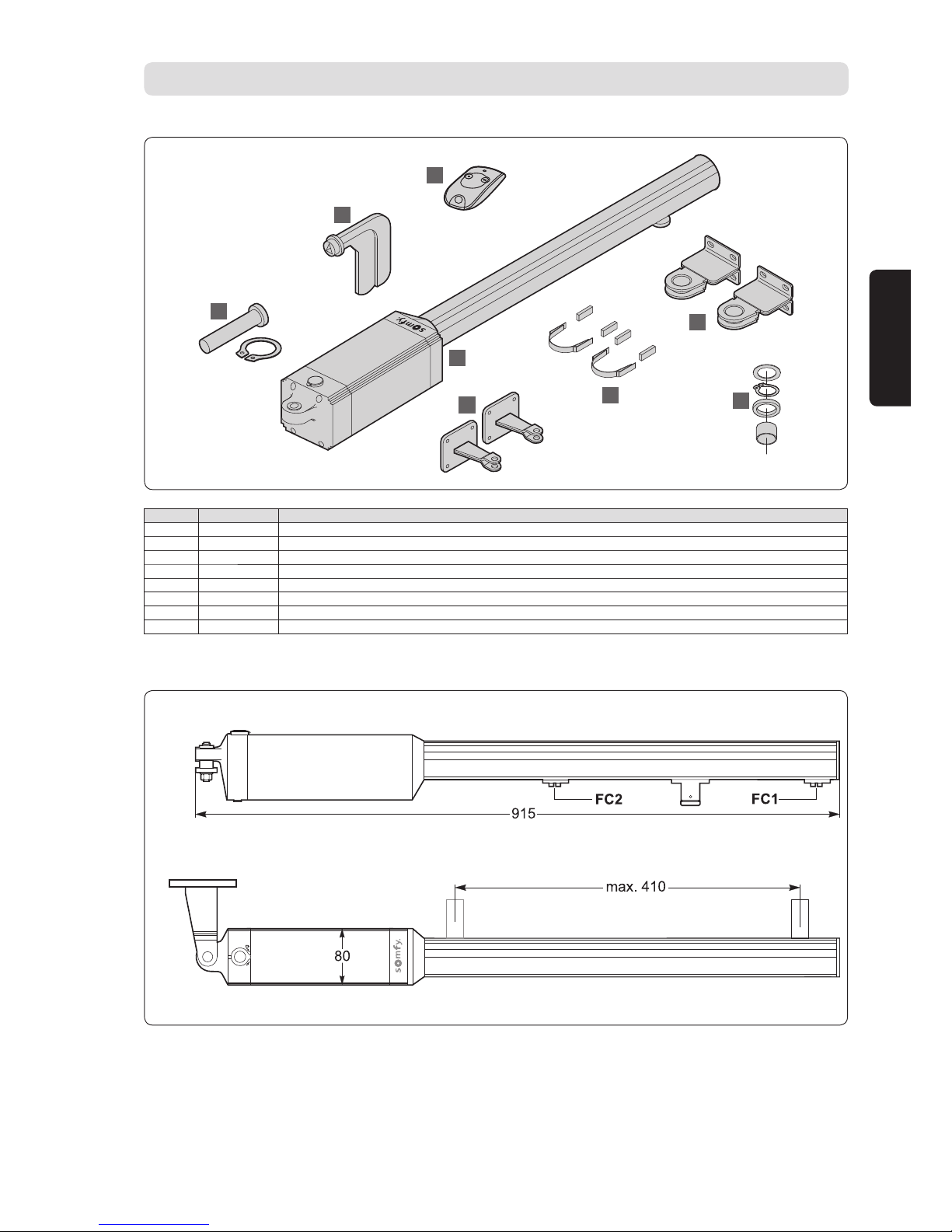

Components
8
7
6
1
543
2
Dimensions
Key Number Description
12 Ixengo_L motor unit
22 Gate mounting bracket
32 Washers and circlips
42 Magnet holder + 2 magnets
52 Gate post mounting bracket
62 Motor/gate post mounting bracket hinge pin
71 Unlocking key
82 KEYTIS 2 NS RTS remote control
Copyright © 2008 Somfy SAS. All rights reserved.

EN
4Copyright © 2008 Somfy SAS. All rights reserved.

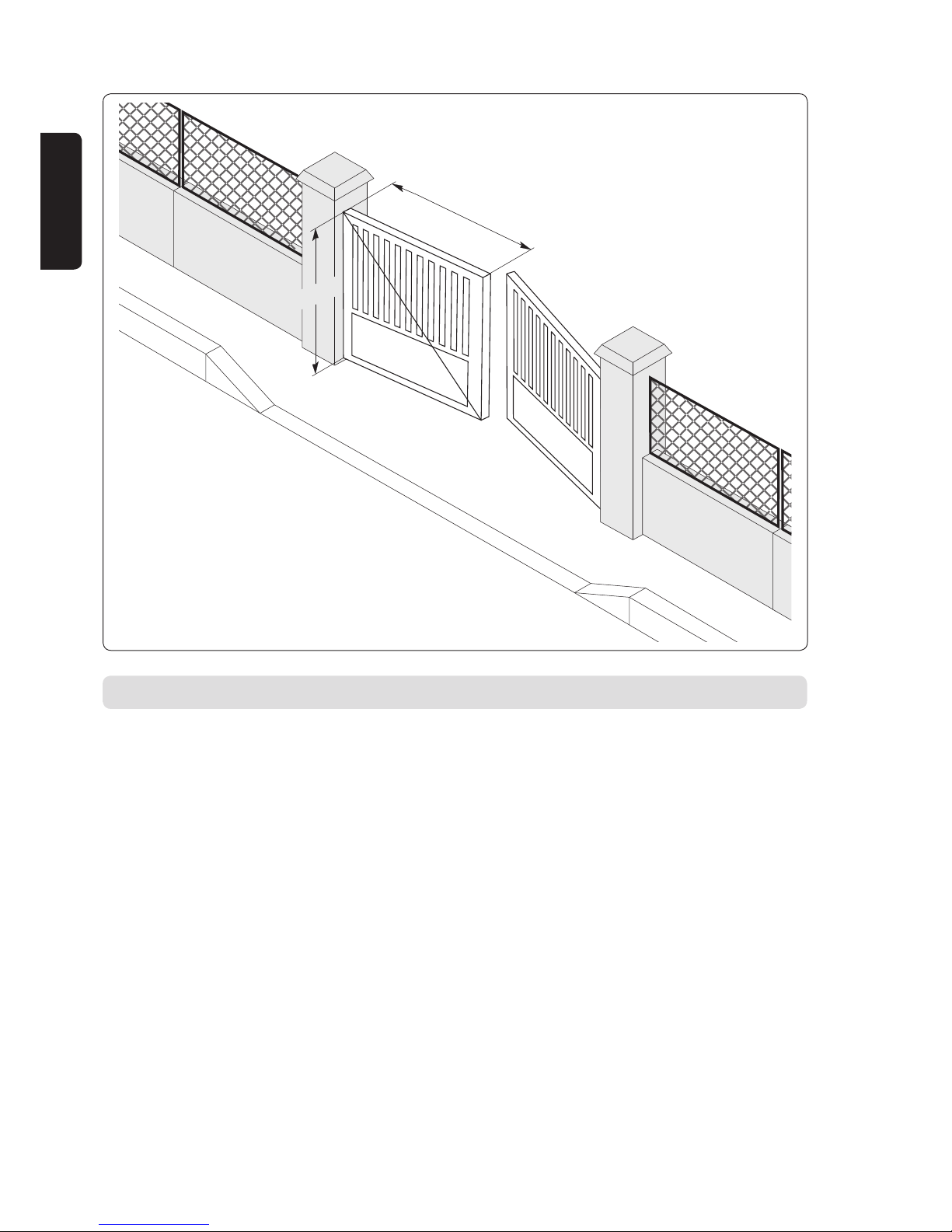

Application
1 m yL y4 m
P y400 kg
H y2 m
POINTS TO CHECK PRIOR TO INSTALLATION
Preliminary checks
Ensure that the gate structure is strong enough. In all cases, the drive rod must push the gate section towards a
reinforced point.
It must be possible to move the gate by hand without encountering any hard point. Check that the gate is in good
condition and is perfectly balanced.
The gate section limit stops mounted on the ground must be provided for both the opening and closing directions. Somfy
recommends installing gate open limit stops to improve the way the gate is held open.
For an existing gate, check component wear. If necessary, repair or replace faulty or worn parts.
If the gate does not include any reinforcing, use metal reinforcing plates when attaching brackets.
Safety instructions
Be sure to follow these safety instructions throughout installation:
Take off any jewellery worn (bracelet, neck chain or other) during installation•
During drilling and welding operations, always wear special goggles and suitable protective clothing•
Always use proper tools•
Never connect to the mains power or the battery backup before finishing the assembly process.•

EN
5
Copyright © 2008 Somfy SAS. All rights reserved.

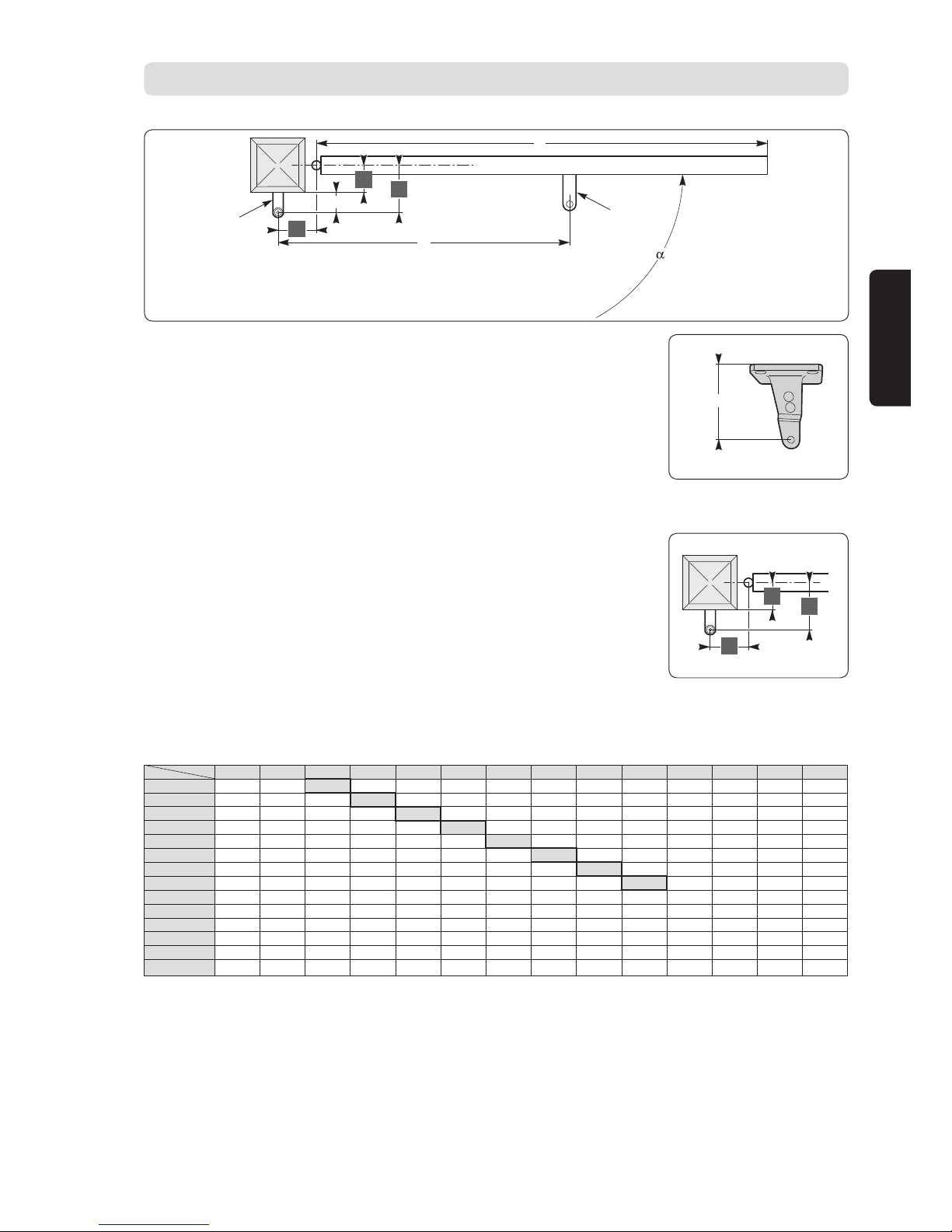

INSTALLATION
The table shows the optimum values for Aand Bfor the various "α°" opening angles.
B A100 110 120 130 140 150 160 170 180 190 200 210 220 230
130 103 106 110 112 116 118 121 123 126 124 113 107 103 99
140 102 105 109 111 113 117 120 122 124 119 109 103 99 97
150 101 104 108 110 112 116 118 120 123 112 105 100 96 94
160 100 103 106 109 112 114 117 119 121 106 101 97 94 92
170 100 102 105 108 111 113 116 118 109 102 98 94 91
180 99 102 104 107 110 112 114 117 103 98 94 91
190 98 101 104 107 109 111 113 107 99 95 91
200 98 101 103 106 108 110 112 100 95 91
210 97 100 103 105 107 109 103 95 91
220 97 100 102 104 106 108 95 91
230 96 99 101 104 105 97
240 96 99 101 103 101 91
250 95 98 100 102 91
260 95 98 100 92 α°
Values of "A" and "B" can be chosen from the table based on the desired degree of opening "α°".
The figure below illustrates the dimensions to be defined for installation.
Z
P
C
D
°
F
B
X
A
Key:
A-B: dimensions used to determine where to fit the post mounting bracket P
C: distance between mounts (recommended value: 805 mm)
X: distance from the gate centreline to the post edge
Z: distance between the post edge and the motor rotation centreline
α°: gate opening angle
P: post mounting bracket
D: gate section length
F: gate section mounting bracket.
Fitting the post mounting bracket
Define the desired opening angle• "α°".
Measure the• Xdimension on the gate.
Calculate• B= Z+ Xgiven that Z= 110 mm
From the table, choose• Aand Bdimensions that are close to identical
so as to match the opening speed and ensure proper motor drive operation.
If the chosen dimensions are too far apart, gate section motion will not be
constant and the push or pull torque applied will vary during motion.
Z = 110
B
X
A

EN
6Copyright © 2008 Somfy SAS. All rights reserved.

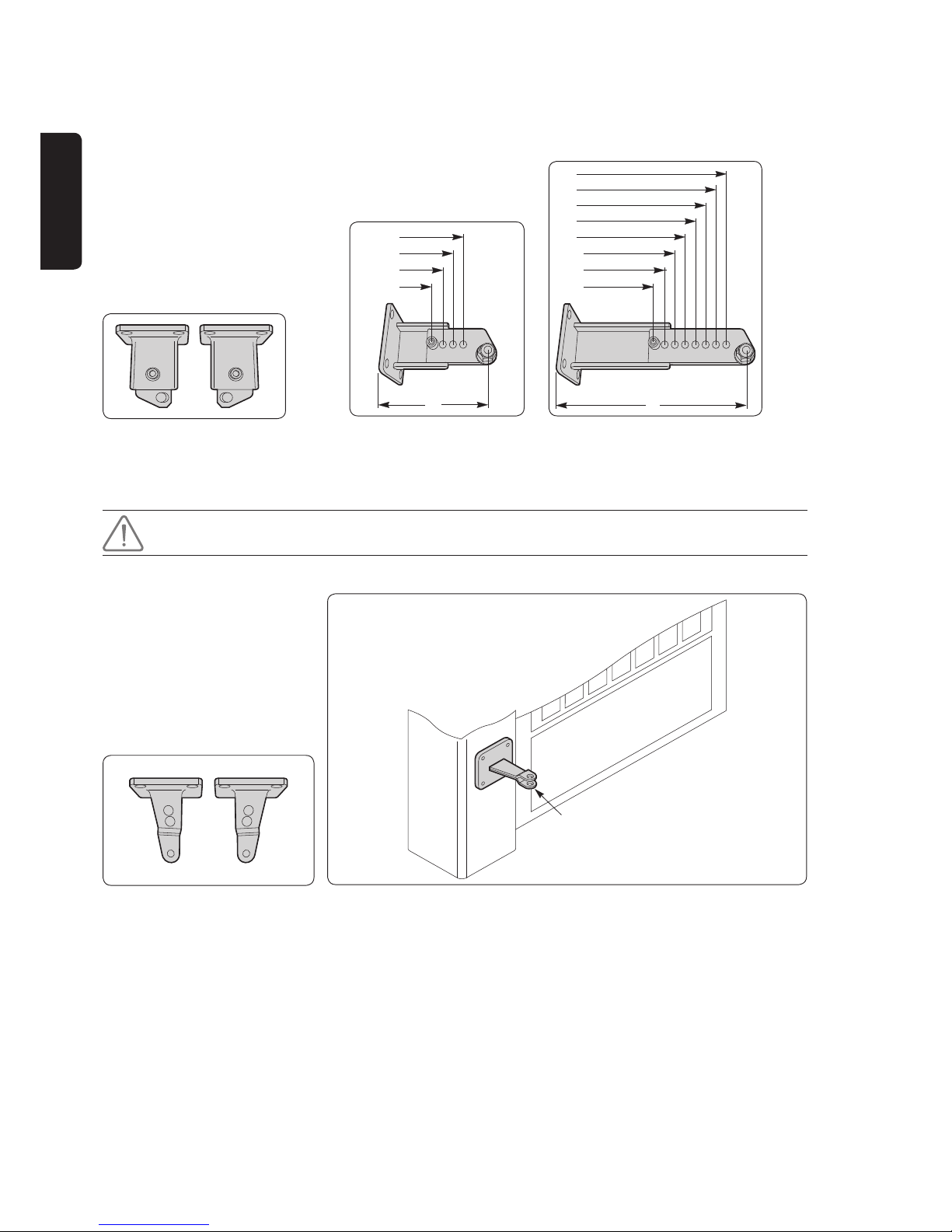

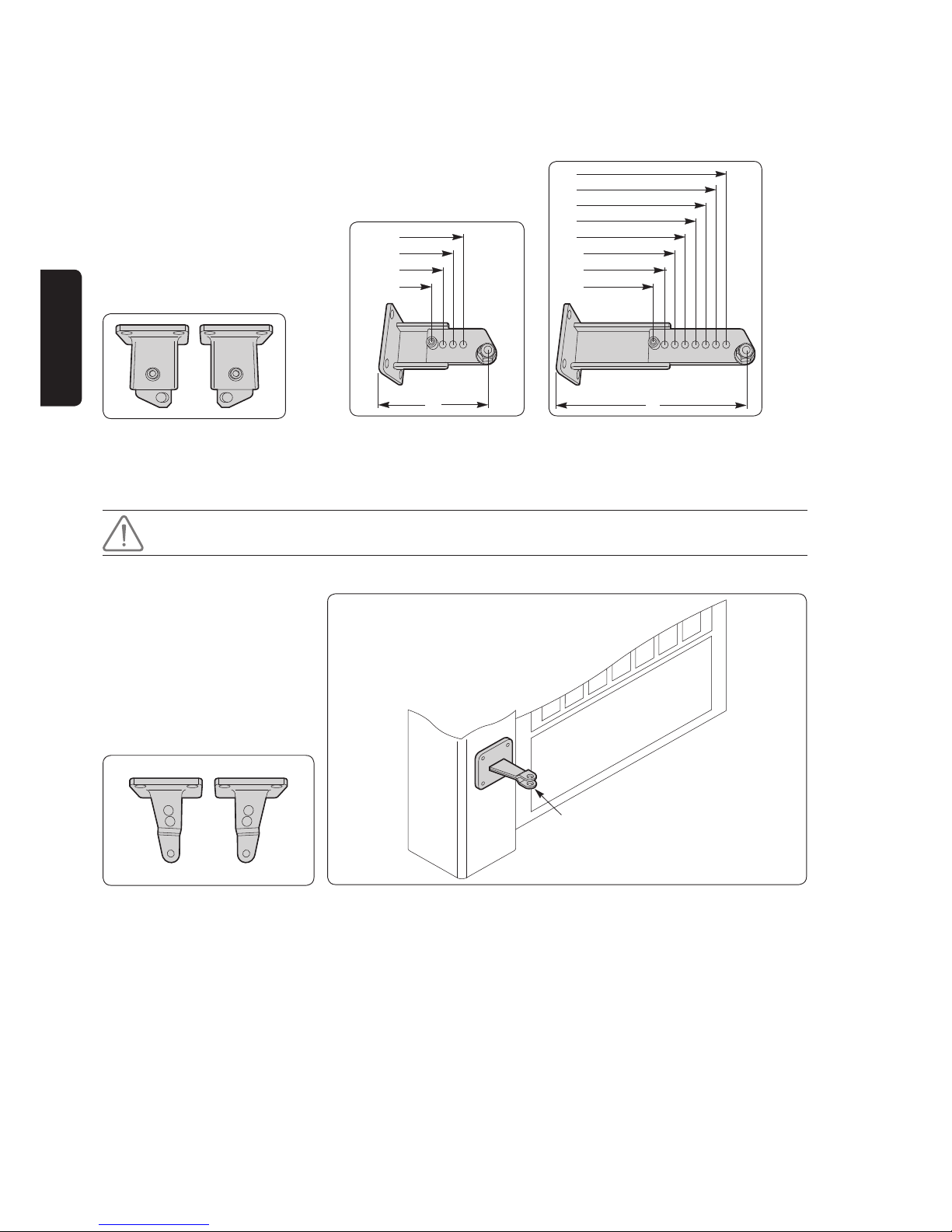

Drill and bolt the mounting bracket to the post.
Use a type of mounting that suits the post.
Mount direction
P
Left Right
Note: Use the large circlips to attach the mounting bracket P.
Example
When the desired opening angle is 90°:
Measure dimension• X= 90 mm.
Calculate dimension• B= X+ Z= 90 + 110 = 200 mm.
Apply dimension• B= 200 to the table and use a dimension A= 190 for a 90° opening.
If dimension Bis excessive:
Use adjustable mounts (9014609 or 9014610) that allow setting the following four or eight values of Z (in cases where•
you need to reduce or increase the value of Z):
P1: Z = 77 mm P9: Z = 215 mm
P2: Z = 90 mm P10: Z = 225 mm
P3: Z = 110 mm P11: Z = 235 mm
P4: Z = 150 mm P12: Z = 250 mm
P5: Z = 150 mm
P6: Z = 165 mm
P7: Z = 190 mm
P8: Z = 200 mm
Adjustable mount installation position
Left Right
Or move the gate hinges so as to reduce distance• B(refer to "Specific Installations").
Attach the mounting bracket• P.
P1
P2
P3
P4
Z
P5
P6
P7
P8
P9
P10
P11
P12
Z

EN
7
Copyright © 2008 Somfy SAS. All rights reserved.

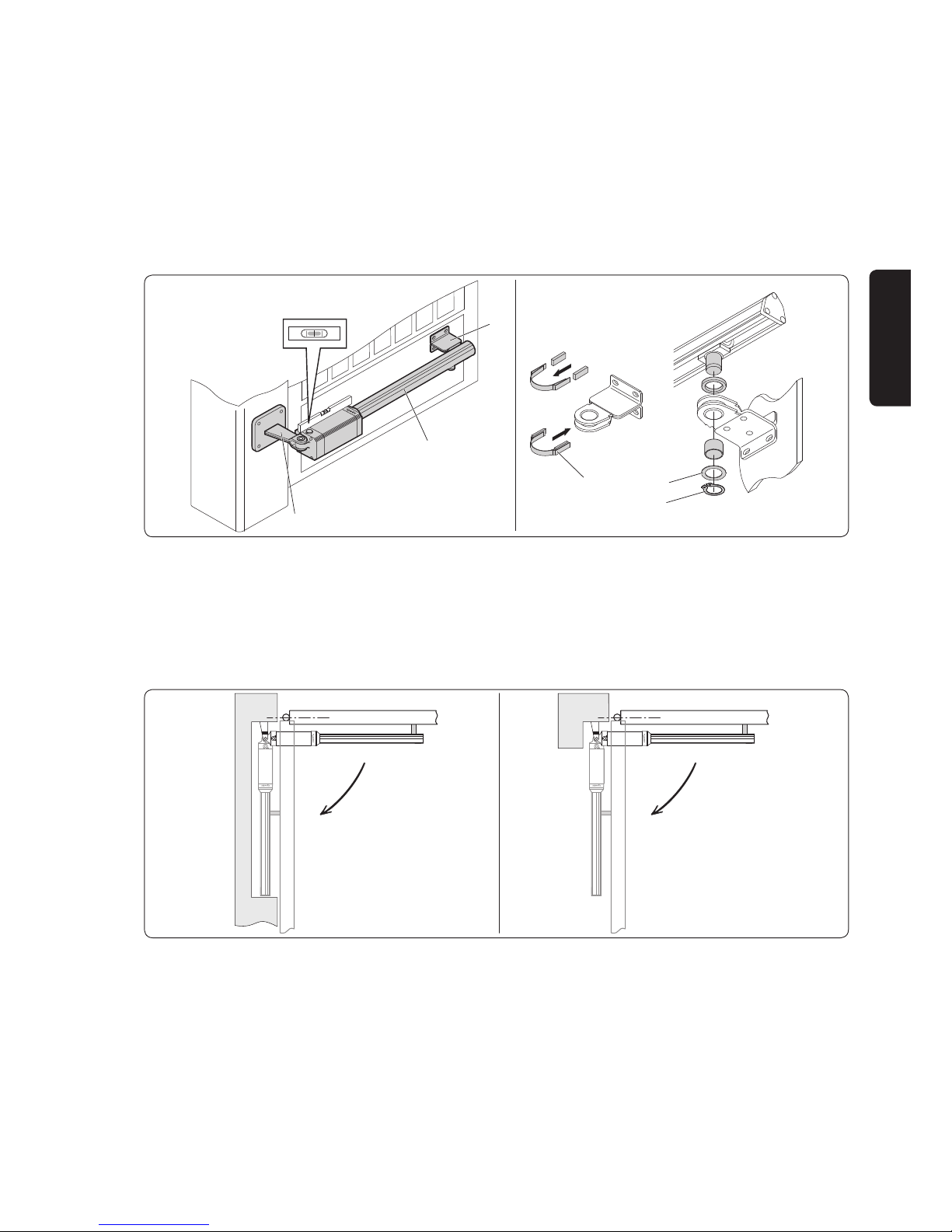

Specific installations
Installation with a niche in a fence Installation with a niche in a gate post
P
E
F
GH
I
After fitting the mounting bracket:
[1] Position spacer H,
[2] Insert the drive rod and attach it using ring I.
Fitting the gate section mounting bracket
Important: On the gate section, measure dimension C(805 mm), the length between the two mounting bracket centres.
Mark the mounting axis for the gate section mounting bracket.
[1] Unlock motor drive rod E.
[2] Temporarily fit the motor drive unit on its mount P.
[3] Fit the two magnets into the magnet holder G.
[4] Insert the magnet holder Ginto the mounting bracket F.
[5] Fit the gate section mounting bracket Fonto the drive rod E.
[6] Check that the motor drive unit Eis horizontally aligned using a spirit level.
[7] Attach the gate section mounting bracket F.

EN
8Copyright © 2008 Somfy SAS. All rights reserved.
Gate section limit stops on the ground
J
JJ
Check for the presence of the gate section limit stops Jon the ground.
For the motor drive unit to operate correctly, using limit stops on the ground is required for both the opening and closing
directions.
Electrical connections
Make the connections between the motor drive unit and the FX24 electronic controller for Ixengo L 24 V and FX 230
electronic controller for Ixengo L 230 V.
ADJUSTING THE LIMIT STOPS - IXENGO L 24 V
The limit stops are adjusted by correctly positioning the motor drive unit limiting devices after first starting up the FX 24
electronic controller.
Important: For the 230 V motor drive unit, refer to the instructions on the FX 230 electronic controller and adjust
the time that the motor operates.
Adjusting the FC1 closing limit stop
[1] Slacken the mounting screw Kon the limit stop.
[2] Perform a closing cycle to check precisely where the limit stop takes effect.
[3] The motor stops when the limit stop and the magnet are aligned.
[4] If the gate section does not close completely, slightly move the limit stop
towards the head cap L.
[5] If the gate section hits the limit stop on the ground when closing, the motor
drive unit reverses direction. Move the limit stop slightly towards the motor
drive unit's body.
[6] After correctly defining the limit stop’s position, tighten down screw K.
FC1
KK
L
[1] [6][3]

EN
9
Copyright © 2008 Somfy SAS. All rights reserved.

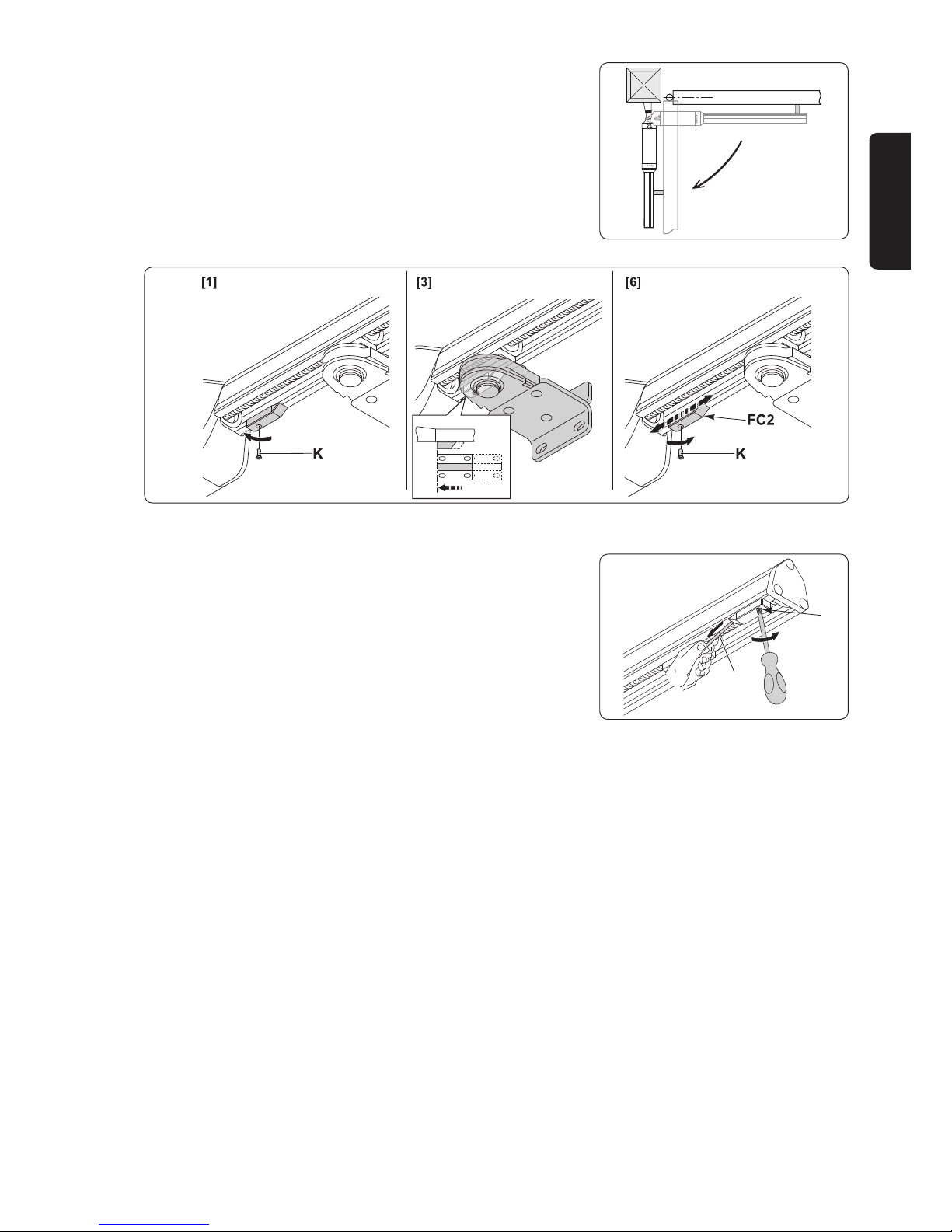

Adjusting the FC2 opening limit stop
[1] Slacken the mounting screw Kon the limit stop.
[2] Perform an opening cycle to check precisely where the limit stop
takes effect.
[3] The motor stops when the limit stop and the magnet are aligned.
[4] If the gate section does not open completely, slightly move the limit
stop towards the motor drive unit's body.
[5] If the gate section hits the limit stop on the ground when opening,
and the motor drive unit reverses direction, then move the limit stop
slightly towards the head cap L.
[6] After correctly defining the limit stop’s position, tighten down screw K.
Important: To avoid breaking the limit stop wire, tighten down screw K while keeping the wire N taught.
Note: When programming the electronic controller, always
anticipate when the limit stops will take action. To properly
press against the limit stops on the ground, the motor drive
unit continues its movement for 1 or 2 cm (some 100 ms).
K
N

EN
10 Copyright © 2008 Somfy SAS. All rights reserved.

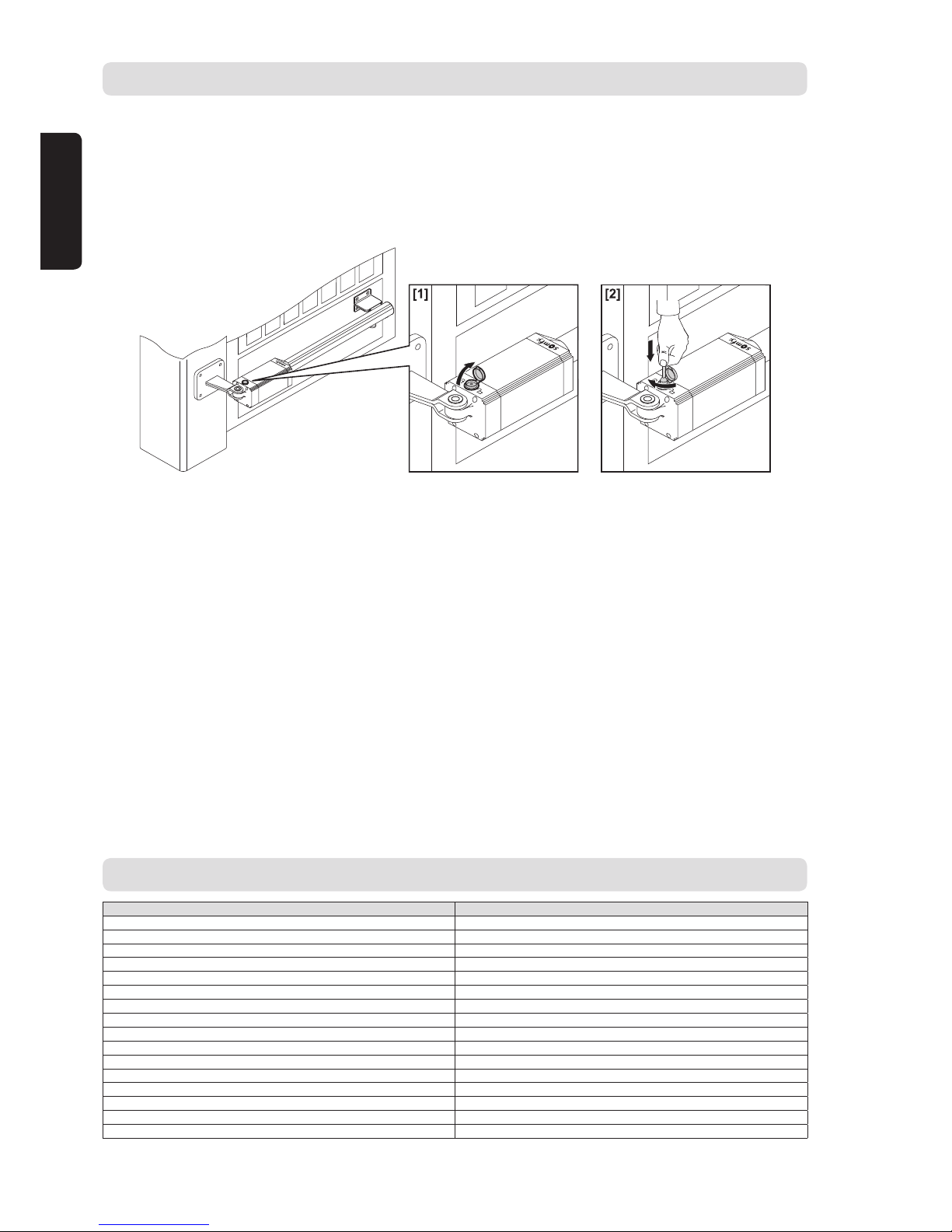

SPECIFICATIONS
24 V version
Power supply 24 V DC
Rotation speed 3800 rpm
Power consumption 40 W
Current consumption 1.5 A
Push and pull torque 2000 N
Useful travel 410 mm
Drive rod speed 14 mm/s
Obstacle detection (impact reaction) Built-in torque limiter
Limit stops Built-in, electromechanical and adjustable
Manual operation By unlocking key
Nbr. of operations per 24 hours 60 operations
Maximum gate section length 4000 mm
Maximum gate section weight 400 kg
Ambient conditions -10°C to +60°C
Protection level IP44
Lubrication Greased for life
OPERATING TEST
Opening the gate by hand
If necessary, the motor drive unit is provided with a release key so that the gate section can be moved by hand.
[1] After lifting the lock cover, insert the release key and turn it clockwise by 90°.
[2] Push the gate section by hand to open the gate.
[3] Turn the release key in the opposite direction to return to motor driven operation.
[4] Refit the lock cover.
Checking operation
Before starting up the motor drive unit:
Check that all components are solidly mounted•
Check all safety mechanisms for correct operation•
Check the emergency operation control•
Check that the electronic controller is operating correctly.•
What do I do if the motor drive unit fails?
Use a suitable instrument to check for the presence of voltage on the ends of the motor reduction gear unit after an•
opening or closing operation.
If the drive rod does not turn in the right direction, reverse the electrical operating connections on the motor reduction•
gear unit.
If the gate reverses direction after opening or closing, this means that the limit stops have not been correctly set. Refer•
to the section called "Adjusting the limit stops" to refine the position of the limit stops.

ES
1
Copyright © 2008 Somfy SAS. All rights reserved.
ÍNDICE
INTRODUCCIÓN _________________________________________________________________________________________________2
INSTRUCCIONES DE SEGURIDAD________________________________________________________________________2
Advertencia 2
Instrucciones de seguridad 2
DESCRIPCIÓN DEL PRODUCTO___________________________________________________________________________3
Componentes 3
Dimensiones 3
Aplicación 4
VERIFICACIONES ANTES DE LA INSTALACIÓN ____________________________________________________4
Comprobaciones preliminares 4
Instrucciones de seguridad 4
INSTALACIÓN_____________________________________________________________________________________________________5
Montaje de la brida de sujeción al pilar 5
Montaje de la brida de sujeción a la hoja 7
Casos particulares de instalación 7
Topes de suelo para detener las hojas 8
Conexiones eléctricas 8
AJUSTE DE LOS TOPES DE FIN DE CARRERA - IXENGO L 24 V_____________________________8
Ajuste del fin de carrera de cierre FC1 8
Ajuste del fin de carrera de cierre FC2 9
PRUEBA DE FUNCIONAMIENTO ________________________________________________________________________ 10
Apertura manual 10
Comprobación de funcionamiento 10
Qué hacer en caso de funcionamiento defectuoso del cilindro 10
CARACTERÍSTICAS TÉCNICAS _________________________________________________________________________ 10

ES
2Copyright © 2008 Somfy SAS. All rights reserved.
INTRODUCCIÓN
INSTRUCCIONES DE SEGURIDAD
Este producto, instalado conforme a las presentes instrucciones, permite una puesta en servicio conforme a las normas
EN 12453 y EN 13241-1.
Las instrucciones citadas en los manuales de instalación y utilización del producto están destinadas a cumplir los
requisitos de seguridad de bienes y de personas, así como los de las mencionadas normas.
En caso de incumplimiento de estas instrucciones, Somfy declina toda responsabilidad por cualquier daño que pudiera
originarse.
Somfy declara que este producto se ajusta a los requisitos básicos y a otras disposiciones pertinentes de la directiva
1999/5/CE. Existe una declaración de conformidad para su consulta en www.somfy.com/ce (Ixengo_L). Producto
utilizable en la Unión Europea y en Suiza.
Advertencia
Importante: observe todas las instrucciones, ya que una instalación incorrecta puede dar lugar a lesiones graves.
Instrucciones de seguridad
Antes de instalar la motorización, compruebe que el batiente esté en buen estado mecánico, correctamente equilibrado
y que se abra y cierre sin problemas.
Asegúrese de que no haya zonas peligrosas (aplastamiento, cizallamiento, atoramiento) entre el batiente y las partes
fijas circundantes, a causa del movimiento de apertura.
Deje despejada una zona de 500 mm por detrás de cada hoja en posición de apertura total.
Cualquier interruptor sin bloqueo (interfono, contacto con llave, etc.) debe estar situado a vista directa del batiente,
aunque alejado de las partes móviles.
Debe estar instalado a una altura mínima de 1,5 m y no ser accesible al público, excepto si funciona con llave.
Compruebe que la motorización no se active si un batiente con portilla está obstaculizado (excepto si la motorización no
puede funcionar con la portilla abierta).
Tras la instalación, compruebe que el mecanismo esté ajustado correctamente y que el sistema de protección y todo
dispositivo de desembragado manual funcionen correctamente.
Fije de manera permanente la etiqueta relativa al dispositivo de desembragado manual junto a su mando de maniobra.
Utilice gafas durante el taladrado.
Ixengo L necesita una alimentación de 230 V – 50 Hz. La línea eléctrica debe:
ser exclusiva para Ixengo L•
tener una sección mínima de 1,5 mm• 2
estar dotada de una protección (fusible o interruptor automático de 10 A) y de un dispositivo diferencial (30 mA)•
estar equipada con un dispositivo de desconexión omnipolar•
estar instalada según las normas vigentes de seguridad eléctrica.•
Se recomienda incorporar un pararrayos a la instalación (según la norma NF C 61740, tensión residual máxima de 2 kV).
Copyright © 2008 Somfy SAS. All rights reserved.

ES
3
Copyright © 2008 Somfy SAS. All rights reserved.
DESCRIPCIÓN DEL PRODUCTO
Componentes
8
7
6
1
543
2
Dimensiones
Nº Cantidad Denominación
12 Motor Ixengo_L
22 Brida de sujeción a la cancela
32 Arandelas y circlips
42 Soporte de imán + 2 imanes
52 Brida de sujeción al pilar
62 Eje de conexión motor/brida de sujeción al pilar
71 Llave de desbloqueo
82 KEYTIS 2 NS RTS
Copyright © 2008 Somfy SAS. All rights reserved.

ES
4Copyright © 2008 Somfy SAS. All rights reserved.
Aplicación
1 m yL y4 m
P y400 kg
H y2 m
VERIFICACIONES ANTES DE LA INSTALACIÓN
Comprobaciones preliminares
La estructura de la cancela debe ser suficientemente robusta. En cualquier caso, el cilindro debe empujar la cancela por
un lugar reforzado.
La cancela debe funcionar a mano sin atoramientos. Compruebe que su estado mecánico sea bueno y su equilibrado
perfecto.
Los topes de suelo para detener las hojas se instalan para apertura y cierre. Somfy recomienda la instalación de topes
de apertura para mejorar la inmovilización de la hoja en posición de apertura.
Si se trata de una cancela existente, compruebe si sus componentes están desgastados. En caso necesario, reparar o
sustituir las piezas defectuosas o usadas.
Si la cancela no tiene refuerzos, utilice unas planchas metálicas de apoyo para montar las escuadras.
Instrucciones de seguridad
Siga las instrucciones de seguridad durante toda la instalación:
no lleve joyas (pulseras, cadenas, etc.) durante la instalación•
póngase gafas especiales y protecciones adecuadas para las operaciones de taladrado y soldadura•
utilice las herramientas adecuadas•
no conecte el dispositivo a la red ni a la batería de emergencia antes de haber terminado el proceso de montaje.•

ES
5
Copyright © 2008 Somfy SAS. All rights reserved.
INSTALACIÓN
El cuadro recoge los valores óptimos de Ay de Bpara los distintos ángulos de apertura "α°".
B A100 110 120 130 140 150 160 170 180 190 200 210 220 230
130 103 106 110 112 116 118 121 123 126 124 113 107 103 99
140 102 105 109 111 113 117 120 122 124 119 109 103 99 97
150 101 104 108 110 112 116 118 120 123 112 105 100 96 94
160 100 103 106 109 112 114 117 119 121 106 101 97 94 92
170 100 102 105 108 111 113 116 118 109 102 98 94 91
180 99 102 104 107 110 112 114 117 103 98 94 91
190 98 101 104 107 109 111 113 107 99 95 91
200 98 101 103 106 108 110 112 100 95 91
210 97 100 103 105 107 109 103 95 91
220 97 100 102 104 106 108 95 91
230 96 99 101 104 105 97
240 96 99 101 103 101 91
250 95 98 100 102 91
260 95 98 100 92 α°
Es posible seleccionar en la tabla los valores de "A" y de "B" según el grado de apertura "α°" deseado.
La figura siguiente muestra las cotas que hay que definir para la instalación.
Z
P
C
D
°
F
B
X
A
Leyenda:
A-B: cotas para determinar el punto de montaje de la brida P
C: valor de la distancia entre ejes de montaje (valor recomendado: 805 mm)
X: distancia del eje de la cancela al borde del pilar
Z: distancia del borde del pilar al eje de rotación del motor
α°: ángulo de apertura del pilar
P: brida de sujeción al pilar
D: longitud de la hoja
F: brida de sujeción a la hoja.
Montaje de la brida de sujeción al pilar
Defina el ángulo de apertura deseado "α°".
Mida la cota Xen la cancela.
Calcule• B= Z+ X, sabiendo que Z= 110 mm.
Seleccione en la tabla unas cotas• Ay Bque sean lo más cercanas
posible entre sí, para respetar la velocidad de apertura y garantizar
el correcto funcionamiento del cilindro. Si son muy diferentes entre sí,
el movimiento de la hoja no será constante y la fuerza de tracción o de
empuje variará durante el movimiento.
Z = 110
B
X
A

ES
6Copyright © 2008 Somfy SAS. All rights reserved.
Taladre y atornille la brida al pilar.
Utilice fijaciones adecuadas al soporte.
Sentido de montaje
P
Izquierda Derecha
Nota: utilice los circlips grandes para fijar la brida P.
Ejemplo
Para un ángulo deseado de apertura de 90°:
mida la cota• X = 90 mm
calcule la cota• B= X+ Z= 90 + 110 = 200 mm
busque la cota• B= 200 en la tabla y utilice una cota A= 190 para una apertura a 90°.
Si la cota Bes muy elevada:
Utilice las bridas de sujeción ajustables (9014609 o 9014610), para obtener los 4 u 8 valores de Z siguientes•
(si necesita reducir o aumentar el valor Z).
P1: Z = 77 mm P9: Z = 215 mm
P2: Z = 90 mm P10: Z = 225 mm
P3: Z = 110 mm P11: Z = 235 mm
P4: Z = 150 mm P12: Z = 250 mm
P5: Z = 150 mm
P6: Z = 165 mm
P7: Z = 190 mm
P8: Z = 200 mm
Sentido de montaje de la brida ajustable
Izquierda Derecha
O desplace las bisagras de la cancela para reducir la distancia• B(consulte “Casos particulares de instalación").
Monte la brida de sujeción• P.
P1
P2
P3
P4
Z
P5
P6
P7
P8
P9
P10
P11
P12
Z

ES
7
Copyright © 2008 Somfy SAS. All rights reserved.
Casos particulares de instalación
Instalación con nicho en una cerca Instalación con nicho en un pilar
P
E
F
GH
I
Una vez fijada la brida de sujeción:
[1] coloque el distanciador H
[2] inserte el eje del cilindro y coloque la arandela de retención I.
Montaje de la brida de sujeción a la hoja
Importante: en la hoja, mida la cota C(805 mm), distancia entre ejes de las dos bridas. Marque el eje de sujeción de la
brida de la hoja.
[1] Libere el cilindro E.
[2] Monte provisionalmente el cilindro en su soporte P.
[3] Coloque los dos imanes en el soporte G.
[4] Inserte el soporte Gen la brida de sujeción F.
[5] Coloque la brida de sujeción a la hoja Fen el cilindro E.
[6] Compruebe la horizontalidad del cilindro Econ un nivel.
[7] Fije la brida de sujeción a la hoja F.

ES
8Copyright © 2008 Somfy SAS. All rights reserved.
Topes de suelo para detener las hojas
J
JJ
Compruebe que estén instalados los topes de suelo Jpara detención de las hojas.
Para el funcionamiento del cilindro es imprescindible utilizar los topes de suelo, tanto en apertura como en cierre.
Conexiones eléctricas
Efectúe las conexiones del cilindro al mando electrónico FX 24 para Ixengo L 24 V y FX 230 para Ixengo L 230
AJUSTE DE LOS TOPES DE FIN DE CARRERA -
IXENGO L 24 V
El ajuste de los topes de fin de carrera se efectúa posicionando correctamente los fines de carrera del cilindro, tras la
puesta en marcha del mando electrónico FX 24.
Importante: para el cilindro de 230 V, consulte el manual de la electrónica del mando FX 230 y ajuste el tiempo
de trabajo del motor.
Ajuste del fin de carrera de cierre FC1
[1] Afloje el tornillo de sujeción Kdel fin de carrera.
[2] Accione el cierre para comprobar que el fin de carrera funcione exactamente.
[3] El motor se detiene cuando el fin de carrera y el imán están alineados.
[4] Si la hoja no se cierra totalmente, desplace ligeramente el fin de carrera
hacia la tapa de cabeza L.
[5] Si la hoja golpea el tope de cierre situado en el suelo, el cilindro invierte el
sentido de su movimiento. Desplace ligeramente el fin de carrera hacia el
cuerpo del cilindro.
[6] Una vez definida correctamente la posición del fin de carrera, apriete el
tornillo K.
FC1
KK
L
[1] [6][3]
