PowerPack User Guide 1
English Deutsch Español Français Italiano Português
PowerPack User Guide
Contents
Introduction .............................................................1
About the PowerPack .............................................2
Charging the PowerPack battery ..........................2
Troubleshooting ......................................................3
Cleaning and disinfecting .....................................4
Safety ........................................................................5
Specifications ...........................................................7
Introduction
The PowerPack User Guide contains operating,
regulatory, and safety information. To attach or
remove the PowerPack or its battery pack, refer to
the assembly instructions.
For information on the stand or ultrasound
system, see its user guide.
Conventions
The user guide follows these conventions:
•AWARNING describes precautions necessary
to prevent injury or loss of life.
•ACaution describes precautions necessary to
protect the products.
• Numbered steps in procedures must be
performed in order.
• Items in bulleted lists do not require
performance in sequence.
• Single-step procedures begin with .
Symbols and terms used on the system are
defined in the ultrasound system user guide.
Customer assistance and comments
Questions and comments are encouraged.
FUJIFILM SonoSite is interested in your feedback
regarding the system and the user guide. Please
call FUJIFILM SonoSite at 1-888-482-9449 in the
US. Outside the US, call the nearest FUJIFILM
SonoSite representative.
For technical support, please contact FUJIFILM
SonoSite as follows:
WARNING: To avoid the risk of patient injury,
misdiagnosis, or user injury, read all
the warnings in the ultrasound
system user guide and
supplemental guides.
FUJIFILM SonoSite Technical Support
Phone
(US or Canada):
1-877-657-8118
Phone
(Outside US and
Canada):
1-425-951-1330
Or call your local
representative.
Fax: [phone]
E-mail: [email protected]
Web site: www.sonosite.com
Europe Service Center
Phone: Main: [phone]
English support: +44 14
6234 1151
French support: +33 1
8288 0702
German support: +49 69
8088 4030
Italian support: +39 02
9475 3655
Spanish support: +34 91
123 8451

2AboutthePowerPack
About the PowerPack
The PowerPack contains a battery pack secured
within a housing that mounts on the Edge stand,
the V-Universal stand, or the H-Universal stand.
The PowerPack extends the system battery
running time up to 140% for any of the following
ultrasound systems:
• Edge ultrasound system
• M-Turbo ultrasound system
• S-Series ultrasound system
• NanoMaxx ultrasound system
The PowerPack powers the system only. If you
need to run AC-powered peripherals, connect the
stand to AC
power.

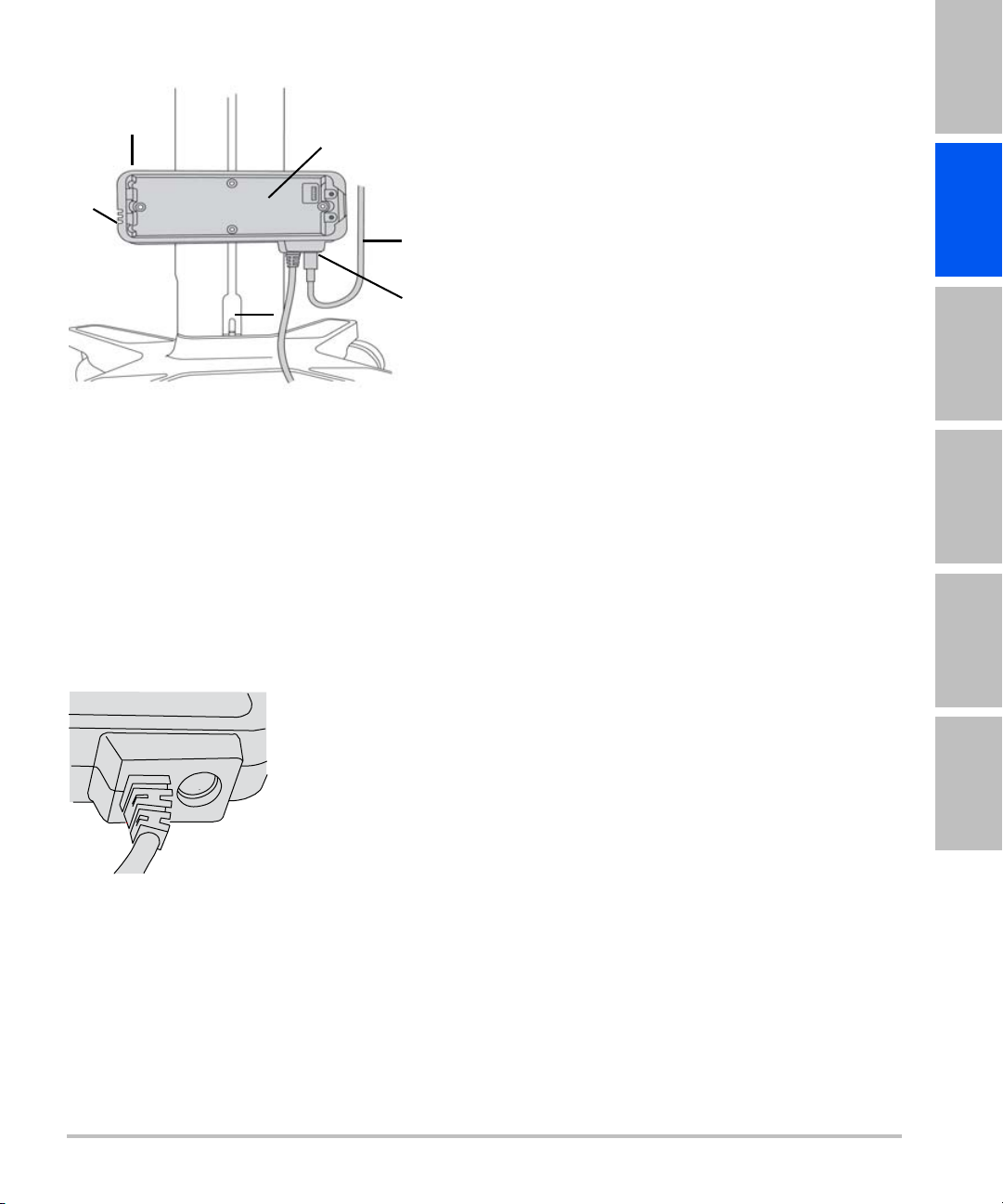

Figure 1 PowerPack mounted on stand:
Figure 2 DC input port, disconnected
Charging the PowerPack
battery
A fully discharged PowerPack battery charges in
12 hours if the ultrasound system is turned off.
The system battery charges before the PowerPack
battery charges.
The PowerPack powers the system as well as
charges the system battery (if discharged). If the
PowerPack battery becomes depleted, the system
runs on the system battery.
If the stand is connected to AC power, the system
runs on AC power instead of battery power.
To charge the PowerPack battery
1Make sure that the following are connected:
• Power supply DC power cord from the
stand (A) to the PowerPack. (See
“PowerPack cables and connectors” on
page 4.)
• PowerPack DC power cord to the system
directly, to the NanoMaxx dock, or to the
mini-dock (depending on your system
and configuration).
2Connect to AC power: Connect the system AC
power cord (K) to the stand and a wall outlet.
Caution: To ensure proper operation of the
PowerPack and ultrasound system,
always have the system battery in
the ultrasound system.
1 Housing
2 PowerPack DC power cord
3 Power-supply DC power cord (from stand)
4 Indicators. See “Indicators” on page 3.
1
2
3
4
5
6
5Batterypack
6 DC input port, connected. See also Figure 2.

PowerPack User Guide 3
English Deutsch Español Français Italiano Português
Note: If using the PowerPark, you connect to AC
power by docking the stand.
The PowerPack battery (and system battery if
discharged) charge regardless of whether the
system is running.
Indicators
The PowerPack indicators show available battery
power. While the battery charges, an indicator
flashes.

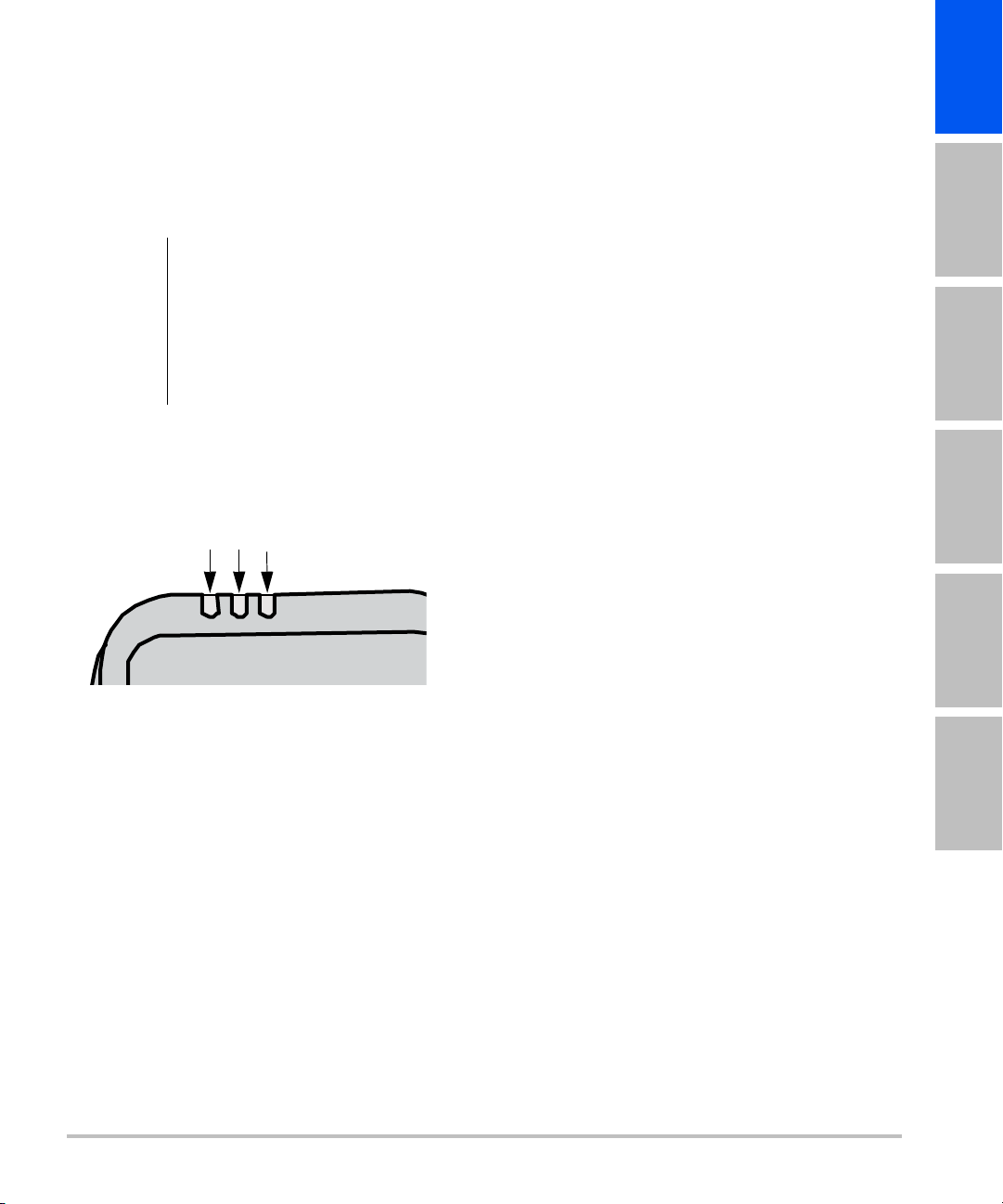

Figure 3 Indicators show available battery power:
Troubleshooting
Symptoms and solutions
PowerPack doesn’t charge If the PowerPack
ceases to charge and its indicators are off, it may
be in a frozen state. Disconnect and then
reconnect the following cords:
• PowerPack DC power cord (Z) from the
system
• System AC power cord (K), if present, from
the wall outlet
If the problem persists, contact FUJIFILM
SonoSite Technical Support. (See “FUJIFILM
SonoSite Technical Support” on page 1.)
Charging takes longer than expected If charging
takes a long time (for example, the charge
indicator is always on), try disconnecting the
PowerPack DC power cord (Z) from the system
and running the system on the system battery
only. If the fully charged system battery
discharges quickly (for example, in a few
minutes), it needs replacing. Contact FUJIFILM
SonoSite Technical Support.
Caution: The PowerPack contains battery
technology that requires periodic
recharging to maintain optimal
performance. If left uncharged for
months, the battery performance
may degrade or become
non-functional.
1Upto1/3
21/3to2/3
3 At least 2/3
1 2 3

4 Cleaning and disinfecting
PowerPack cables and connectors Cleaning and disinfecting
To clean and disinfect the PowerPack
You can clean and disinfect the exterior surface of
the PowerPack using a recommended cleaner or
disinfectant. For the most recent list of approved
products, see www.sonosite.com.
1Unplug the power supply, and detach any
cables.

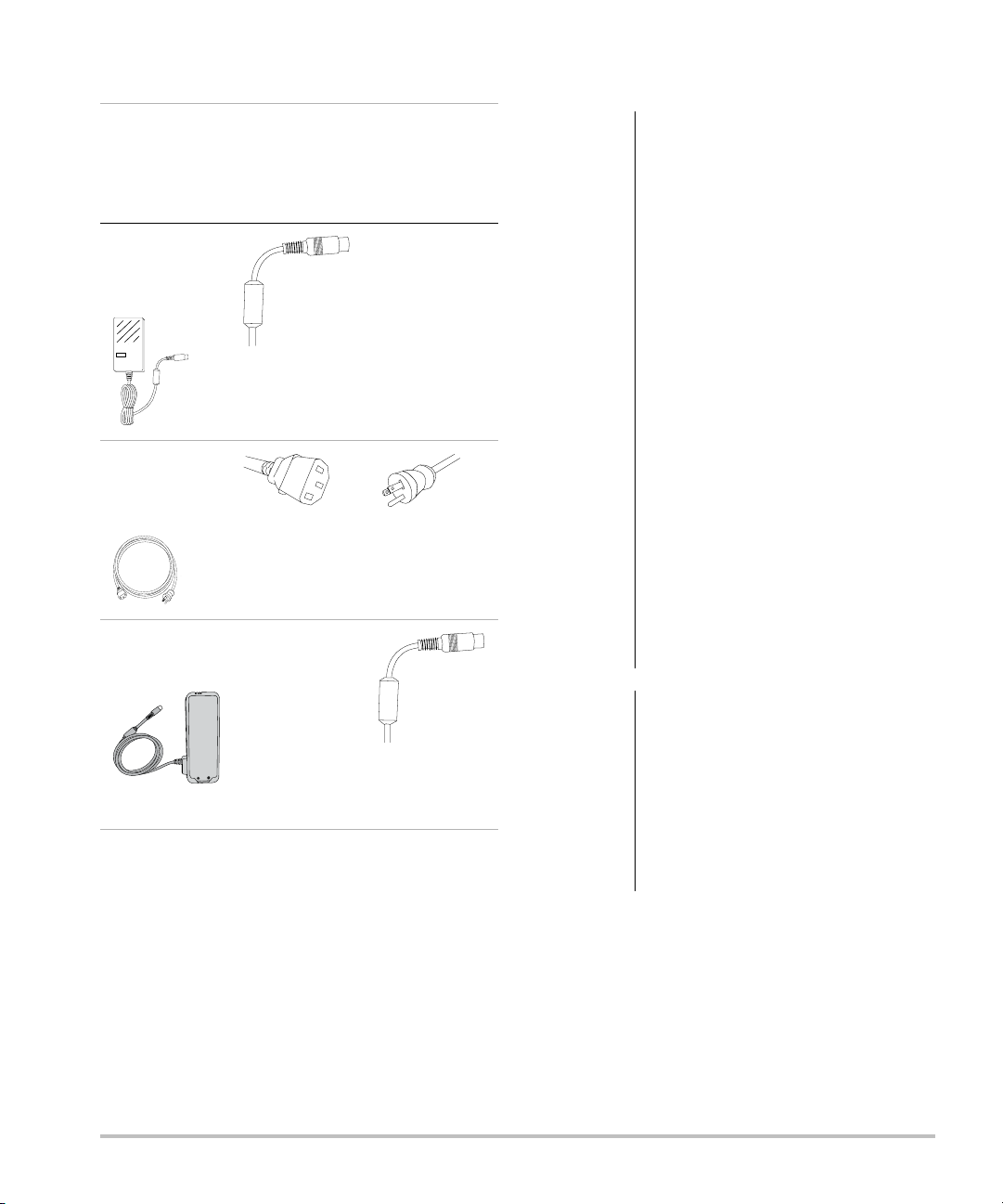

Cable
[Letter]
[Name]
[Illustration]
Connector 1
[Illustration]
[Connects to]
Connector 2
[Illustration]
[Connects to]
A
Power-supply
DC power cord
6.8 ft./2 m
PowerPack DC
input port
Pre-installed
on stand
K
System AC
power cord
10 ft./3 m Stand
Wall outlet
Z
PowerPack DC
power cord
Pre-installed
on PowerPack
DC input on
mini-dock,
NanoMaxx
dock, or system
WARNING: To avoid electrical shock, before
cleaning always disconnect the
system from the power supply and
remove it from the stand.
To avoid injury, always use
protective eyewear and gloves
when performing cleaning and
disinfecting procedures.
To avoid infection, ensure that the
solution expiration date has not
passed.
To avoid infection, the level of
disinfection required for a product
is dictated by the type of tissue it
contacts during use. Ensure that the
solution strength and duration of
contact are appropriate for the
equipment. For information, see the
disinfectant label instructions and
the recommendations of the
Association for Professionals in
Infection Control and Epidemiology
(APIC) and FDA.
Caution: Use only recommended cleaners
or disinfectants on surfaces.
Immersion-type disinfectants are
not tested for use on surfaces.
To avoid damaging the battery,
do not allow cleaning solution or
disinfectant to come in contact with
the battery terminals.

PowerPack User Guide 5
English Deutsch Español Français Italiano Português
2Clean the surfaces using a soft cloth lightly
dampened in a mild soap or detergent
cleaning solution.
Apply the solution to the cloth rather than
the surface.
3Wipe the surfaces with the disinfecting
solution. Follow the manufacturer’s
instructions for the disinfecting solution,
including exposure time and temperature
for effective disinfection.
4Air dry or towel dry with a clean cloth.
Safety
Observe the following warnings and cautions
before using accessories and peripherals with
the ultrasound system and transducers.
See also the battery safety information in the
ultrasound system user guide.
Electrical safety classification
Electrical safety
Class II equipment The PowerPack is classified
as Class II equipment
when connected to the
AC power supply.
Internally powered
equipment
The PowerPack is classified
as internally powered
equipment when not
connected to the power
supply (battery only).
Non AP/APG The PowerPack is not
suitable for use in the
presence of flammable
anaesthetics.
WARNING: To avoid the risk of electrical shock:
• Use only properly grounded
equipment. Shock hazards exist if
the power supply is not properly
grounded. Grounding reliability
can only be achieved when
equipment is connected to a
receptacle marked “Hospital
Only” or “Hospital Grade” or the
equivalent. The grounding wire
must not be removed or
defeated.
• Use only accessories and
peripherals recommended by
FUJIFILM SonoSite, including the
power supply. Use the PowerPack
only with FUJIFILM SonoSite
power supply P09823.
• Do not disassemble or alter the
battery.
• Use only with specified approved
power supplies.
• Do not plug the stand’s power
cord into a multiple portable
socket outlet (MPSO) or use an
extension cord.
To avoid the risk of electrical shock
or injury, do not open the battery
enclosure on the PowerPack battery
and housing.
To avoid the risk of electrical shock
and fire hazard, inspect the power
supply, plugs, cables, and power
cords on a regular basis for damage.

6Safety
Equipment safety
Electromagnetic compatibility (EMC)
See the safety section of the ultrasound system
user guide and supplemental guides for
information on electromagnetic compatibility
with IEC 60601-1-2, including the Manufacturer’s
Declaration.
WARNING: To avoid possible electrical shock or
electromagnetic interference, verify
proper operation and compliance
with relevant safety standards for all
equipment before clinical use.
Connecting additional equipment
to the ultrasound system
constitutes configuring a medical
system. FUJIFILM SonoSite
recommends verifying that the
system, all combinations of
equipment, and accessories
connected to the ultrasound system
comply with JACHO installation
requirements and/or safety
standards AAMI-ES1, NFPA 99, IEC
60601-1-1, and IEC 60601-1-2, and
are certified according to IEC 60950
(Information Technology
Equipment (ITE)).
Caution: Electrostatic discharge (ESD), or
static shock, is a naturally occurring
phenomenon. ESD is common in
conditions of low humidity, which
can be caused by heating or air
conditioning. Static shock is a
discharge of the electrical energy
from a charged body to a lesser or
non-charged body. The degree of
discharge can be significant
enough to cause damage to the
PowerPack. The following
precautions can help reduce ESD:
anti-static spray on carpets,
anti-static spray on linoleum, and
anti-static mats.
To prevent the battery from
draining, do not connect the
PowerPack DC power cord to its
own—or another PowerPack’s—
DC input port.
The PowerPack contains battery
technology that requires periodic
recharging to maintain optimal
performance. If left uncharged for
months, the battery performance
may degrade or become
non-functional.
Caution: Excessive bending or twisting of
cables can cause a failure or
intermittent operation.
Improper cleaning or disinfecting of
any part of the accessories and
peripherals can cause permanent
damage. For cleaning and
disinfecting instructions, see
“Cleaning and disinfecting” on
page 4 and the manufacturer’s
operating instructions.

PowerPack User Guide 7
English Deutsch Español Français Italiano Português
Symbols
The following symbols and phrases appear on
the product. For additional symbols, see the
ultrasound system user guide.
Specifications
Dimensions (approximate)
Width: 3.75 in. (9.5 cm)
Depth: 1.5 in. (3.8 cm)
Length: 10.25in.(26cm)
Weight: 2.9 lbs. (1.3 kg)
Battery
The battery contains lithium-ion cells plus
electronics, a temperature sensor, and battery
contacts.
Rating: 10.8 VDC, 9 Ah, 97.2 Wh
Environmental limits
Operating: 10 to 35°C; 15 to 95% R.H.; 700 hPa to
1060 hPa
Shipping/Storage: -20 to 60°C; 15 to 95% R.H.;
500 hPa to 1060 hPa
Electrical
Input #1: 15 VDC, 5.0 A
Input #2: 9.0 – 12.6 VDC, 2.3 A
Output #1: 15 VDC, 5.0 A
Output #2: 9.0 – 12.6 VDC, 1.8 A
Combined output not exceeding 75 watts
Symbols and phrases
TUV Rhineland of North
America. The “C” and US”
indicators signify that the
product has been evaluated to
the applicable CSA and
ANSI/UL standards for use in
Canada and the US,
respectively.
YYYY-MM Universal date representation
where YYYY is the year in the
Gregorian calendar and MM is
the month of the year
between 01 (January) and 12
(December). May also be
represented as YYYY-MM-DD
where DD is the day of the
month between 01 and 31.

8 Specifications

PowerPack
Benutzerhandbuch c

ii
FUJIFILM SonoSite, Inc.
21919 30th Drive SE
Bothell, WA 98021 USA
Tel.: [phone] oder
[phone]
Fax: [phone]
Bevollmächtigter Vertreter in der EG
Emergo Europe
Molenstraat 15
2513 BH, Den Haag
Niederlande
Sponsor für Australien
FUJIFILM SonoSite Australasia Pty Ltd
Suite 9, 13a Narabang Way
Belrose, New South Wales 2085
Australien
Edge, M-Turbo, NanoMaxx, S Series, SonoSite und das SonoSite-Logo sind entweder eingetragene Marken oder Marken von
FUJIFILM SonoSite, Inc. in verschiedenen Rechtsprechungen.
Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
Patente: 7,591,786; D625014; D625015; und angemeldete.
Vorsichtshinweis: Laut US-Bundesgesetzen darf dieses Gerät nur von Ärzten oder auf deren Anordnung
verkauft werden.
P13536-03 11/2013
Copyright © 2013 FUJIFILM SonoSite, Inc.
Alle Rechte vorbehalten.

PowerPack-Benutzerhandbuch 1
English Deutsch Español Français Italiano Português
PowerPack-Benutzerhandbuch
Inhalt
Einführung ..............................................................1
Informationen zu PowerPack ...............................2
Aufladen der PowerPack-Batterie ........................3
Fehlersuche ..............................................................4
Reinigung und Desinfektion .................................5
Sicherheit .................................................................6
Technische Daten ....................................................9
Einführung
Das PowerPack-Benutzerhandbuch informiert über
Bedienung, geltende Normen und Sicherheit.
Siehe die Montageanweisungen für das
Anbringen bzw. Abnehmen des PowerPacks oder
seines Batteriepacks.
Informationen zum Stativ bzw. Ultraschallsystem
finden Sie im Benutzerhandbuch des jeweiligen
Geräts.
Konventionen
Für das Benutzerhandbuch gelten folgende
Konventionen:
•EinWARNHINWEIS beschreibt die
notwendigen Vorsichtsmaßnahmen zur
Vermeidung einer Verletzung oder eines
tödlichen Unfalls.
•EinVorsichtshinweis beschreibt die
notwendigen Vorsichtsmaßnahmen zum
Schutz der Produkte.
• Nummerierte Schritte in den Bedienungsan-
leitungen müssen in der angegebenen
Reihenfolge ausgeführt werden.
• Punkte in nicht-nummerierten Aufzählungen
erfordern keine bestimmte Reihenfolge.
• Verfahren mit nur einem Schritt beginnen
mit .
Die im Zusammenhang mit dem System
verwendeten Symbole und Begriffe werden im
Benutzerhandbuch des Ultraschallsystems
definiert.
Kundendienst und Kommentare
Fragen und Kommentare sind willkommen.
FUJIFILM SonoSite ist an Ihrem Feedback zum
System und zum Benutzerhandbuch interessiert.
Sie erreichen FUJIFILM SonoSite in den USA
unter 1-888-482-9449. Außerhalb der USA
wenden Sie sich bitte an die nächste
FUJIFILM SonoSite-Vertretung.
Der technische Kundendienst von
FUJIFILM SonoSite ist wie folgt erreichbar:
WARNHINWEIS: Um eine Verletzung des
Patienten, eine Fehldiagnose
oder eine Verletzung des
Bedieners zu vermeiden,
müssen die Warnhinweise im
Benutzerhandbuch des
Ultraschallsystems und in den
ergänzenden Handbüchern
sorgfältig gelesen werden.
Technischer Kundendienst von
FUJIFILM SonoSite
Telefon
(USA oder
Kanada):
[phone]
Telefon
(außerhalb der
USA oder Kanada):
[phone]
Oder wenden Sie sich an
den örtlichen
Kundendienstvertreter.
Fax: [phone]

2 Informationen zu PowerPack
Informationen zu PowerPack
Das PowerPack enthält ein in einem Gehäuse
gesichertes Batteriepack, das auf dem
Edge-Stativ, dem V-Universal-Stativ oder einem
H-Universal-Stativ montiert wird. Das
PowerPack verlängert die Laufzeit der
Systembatterie um bis zu 140 % für die folgenden
Ultraschallsysteme:
• Edge-Ultraschallsystem
• M-Turbo-Ultraschallsystem
• Ultraschallsystem der S-Series
• NanoMaxx-Ultraschallsystem
Das PowerPack ist nur für den Betrieb des
Systems bestimmt. Für den Betrieb von
wechselstrombetriebenen Peripheriegeräten das
Stativ an den Netzstrom anschließen.
E-Mail: ser[email protected]
Website: www.sonosite.com
Europäisches Servicezentrum
Telefon: Hauptstelle:
[phone]
Kundendienst auf Englisch:
[phone]
Kundendienst auf
Französisch:
[phone]
Kundendienst auf Deutsch:
[phone]
Kundendienst auf
Italienisch:
[phone]
Kundendienst auf
Spanisch:
[phone]
Technischer Kundendienst von
FUJIFILM SonoSite (Fortsetzung)
Vorsichtshinweis: Um eine korrekte Funktion
von PowerPack und
Ultraschallsystem
sicherzustellen, die
Systembatterie immer im
Ultraschallsystem belassen.

PowerPack-Benutzerhandbuch 3
English Deutsch Español Français Italiano Português
Abbildung 1 Auf Stativ montiertes PowerPack:
Abbildung 2 Gleichstromeingang, getrennt.
Aufladen der
PowerPack-Batterie
Eine vollständig entladene PowerPack-Batterie
lädt bei abgeschaltetem Ultraschallsystem in
12 Stunden auf. Bevor die PowerPack-Batterie
aufgeladen wird, wird die Systembatterie
aufgeladen.
Das PowerPack versorgt das System mit Strom
und lädt gleichzeitig die Systembatterie auf (falls
sie entladen ist). Wenn die PowerPack-Batterie
erschöpft ist, läuft das System im Batteriebetrieb.
Wenn das Stativ an das Netz angeschlossen ist,
läuft das System im Netzbetrieb und nicht im
Batteriebetrieb.
So laden Sie die PowerPack-Batterie auf:
1Vergewissern Sie sich, dass folgende
Anschlüsse hergestellt sind:
• Kabel für Gleichstrom-Stromversorgung
vom Stativ (A) zum PowerPack (Siehe
„PowerPack-Kabel und -Anschlüsse“ auf
Seite 5.)
• PowerPack-Gleichstromkabel direkt an
das System, an das NanoMaxx-Dock oder
das Mini-Dock (je nach System und
Konfiguration).
2Das System an die Stromversorgung
anschließen: Das Netzstromkabel für das
System (K) an das Stativ und eine
Wandsteckdose anschließen.
Hinweis: Bei Verwendung von PowerPark erfolgt
der Anschluss an die Stromversorgung indem das
Stativ an die Dockingstation angeschlossen wird.
Die PowerPack-Batterie (und Systembatterie,
falls entladen) lädt unabhängig davon, ob das
System läuft.
1 Gehäuse
2 PowerPack-Gleichstromkabel
3 Kabel für Gleichstrom-Stromversorgung
(vom Stativ)
4 Anzeigen. Siehe „Anzeigen“ auf Seite 4.
5 Batteriepack
6 Gleichstromeingang, angeschlossen. Siehe
auch Abbildung 2.
1
2
3
4
5
6

4Fehlersuche
Anzeigen
Die Anzeigen des PowerPacks geben die
verfügbare Batterieladung an. Während die
Batterie aufgeladen wird, leuchtet eine Anzeige.
Abbildung 3 Anzeigen geben verfügbare
Batterieladung an:
Fehlersuche
Symptome und Lösungen
PowerPack lädt nicht Wenn das PowerPack nicht
mehr lädt und die Anzeigen aus sind, befindet es
sich möglicherweise in einem fixierten Zustand.
Folgende Kabel trennen und dann wieder
anschließen:
• PowerPack-Gleichstromkabel (Z) vom System
• System-Netzkabel (K), falls vorhanden, von
der Wandsteckdose
Besteht das Problem weiterhin, bitte an den
technischen Kundendienst von FUJIFILM
SonoSite wenden. (Siehe „Technischer
Kundendienst von FUJIFILM SonoSite“ auf
Seite 1.)
Das Laden dauert länger als erwartet Wenn das
Laden sehr lange dauert (zum Beispiel wenn die
Ladeanzeige konstant leuchtet), das PowerPack-
Gleichstromkabel (Z) vom System trennen und
das System nur im Batteriebetrieb laufen lassen.
Wenn sich die vollständig geladene
Systembatterie schnell entlädt (zum Beispiel
innerhalb weniger Minuten), muss sie ersetzt
werden. An den technischen Kundendienst von
FUJIFILM SonoSite wenden.
Vorsichtshinweis: Das PowerPack enthält eine
Batterietechnologie, die für
optimale Leistung ein
regelmäßiges Aufladen
benötigt. Wird die Batterie
über mehrere Monate
hinweg nicht aufgeladen,
kann die Batterieleistung
rückläufig werden oder völlig
versagen.
1Biszu1/3
21/3bis2/3
3 Mindestens 2/3
1 2 3

PowerPack-Benutzerhandbuch 5
English Deutsch Español Français Italiano Português
PowerPack-Kabel und -Anschlüsse Reinigung und Desinfektion
Kabel
[Buchstabe]
[Name]
[Abbildung]
Anschluss 1
[Abbildung]
[Anschluss an]
Anschluss 2
[Abbildung]
[Anschluss an]
A
Kabel für
Gleichstrom-
Strom-
versorgung
2m
PowerPack-
Gleichstrom-
eingang
Auf Stativ
vormontiert
K
Systemnetz-
stromkabel
3m Stativ
Wandsteckdose
Z
PowerPack-
Gleichstrom-
kabel
Auf PowerPack
vormontiert
Gleichstromein-
gang am
Mini-Dock,
NanoMaxx-
Dock oder
System
WARNHINWEIS: Um einen elektrischen Schlag
zu vermeiden, muss das
System vor dem Reinigen stets
vom Netzteil getrennt und
vom Stativ entfernt werden.
Um Verletzungen zu
vermeiden, beim Reinigen
oder Desinfizieren stets
Schutzbrille und Handschuhe
tragen.
Um Infektionen zu vermeiden,
ist darauf zu achten, dass das
Verfallsdatum der Lösung
nicht überschritten wurde.
Um Infektionen zu vermeiden,
muss der für ein Produkt
erforderliche
Desinfektionsgrad eingehalten
werden. Dieser hängt von der
Art des Gewebes ab, mit dem
es beim Gebrauch in
Berührung kommt. Stellen Sie
sicher, dass die Konzentration
der Lösung und die
Einwirkungsdauer für das
Gerät geeignet sind.
Informationen hierzu sind den
Gebrauchsanweisungen auf
dem Etikett des
Desinfektionsmittels und den
Empfehlungen der
„Association for Professionals
in Infection Control and
Epidemiology (APIC)“
(Verband der Fachleute auf
dem Gebiet der
Infektionskontrolle und
Epidemiologie) und der FDA
(amerikanische
Verwaltungsbehörde für
Nahrungs- und Arzneimittel)
zu entnehmen.
