Sony BKPF-300 User manual

DIGITAL VIDEO SELECTOR BOARD
BKPF-300
ANALOG VIDEO SELECTOR BOARD
BKPF-301
DIGITAL AUDIO SELECTOR BOARD
BKPF-350
ANALOG AUDIO SELECTOR BOARD
BKPF-351
OPERATION MANUAL [Japanese/English]
1st Edition
Serial No. 10001 and Higher
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
本機をあやまって装着すると、火災・感電やその他の事故により、けがをし
たり周辺の物品に損害を与えたりすることがあります。危険を避けるため、
装着はサービストレーニングを受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、デジタルビデオインターフェースユニットに付属のマニュ
アルをご覧ください。
警告

安全のために
ソニー製品は安全に十分に配慮して設計されています。しかし電気製品は、
安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな
ど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
2(J)〜3(J)ページの注意事項をよくお読みください。
この「安全のために」は、ビデオインターフェースユニットまたはその関連
機器に関する安全上の注意事項を記載しています。
オプションユニットの装着について
危険を避けるために、オプションユニットの装着はサービストレーニングを
受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼
ください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめ
します。点検の内容や費用については、ソニーのサービス担当者または営業
担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
警告表示の意味
このオペレーションマニュアル
および製品では、次のような表
示をしています。表示の内容を
よく理解してから本文をお読み
ください。
警告
この表示の注意事項を守らない
と、火災や感電などにより死亡
や大けがなど人身事故につなが
ることがあります。
注意
この表示の注意事項を守らない
と、感電やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
火災 感電
禁止
分解禁止
強制
アース線を
接続せよ
異常な音、に
おい、煙が出
たら
/
炎が出たら /
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーのサービス担当者、または営業担当者に
修理を依頼する。
すぐに電源を切り、消火する。

1 (J)
目次
警告 ........................................................................................................................... 2 (J)
注意 ........................................................................................................................... 3 (J)
ルーティングスイッチャーシステムのマニュアル構成 .............................................. 4 (J)
概要................................................................................................................................. 5 (J)
機能....................................................................................................................................5(J)
特長と制御システム ........................................................................................................5(J)
S-BUS制御システムの特長 .............................................................................................6(J)
構成例................................................................................................................................6(J)
マトリックス方式による信号の切り換え......................................................................7(J)
カスケード接続による入力の拡張 .................................................................................7(J)
各部の名称と働き...........................................................................................................8 (J)
BKPF-300コネクターパネル ...........................................................................................8(J)
BKPF-301コネクターパネル ...........................................................................................8(J)
BKPF-350コネクターパネル ...........................................................................................9(J)
BKPF-351コネクターパネル ...........................................................................................9(J)
仕様...............................................................................................................................10 (J)
BKPF-300 ........................................................................................................................10(J)
BKPF-301 ........................................................................................................................10(J)
BKPF-350 ........................................................................................................................11(J)
BKPF-351 ........................................................................................................................11(J)
日
本
語

2 (J)
下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
感電火災
警告
分解禁止
禁止
強制
禁止
禁止
強制
外装を外さない、改造しない
外装を外したり、改造したりすると、感電の原因となります。
内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー
ニングを受けた技術者にご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー
ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
指定の電源コードを使用する
指定以外の電源コードを使用すると、火災や感電の原因となります。
他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当
者にご相談ください。
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原因となります。
･電源コードを加工したり、傷つけたりしない。
･重いものをのせたり、引っ張ったりしない。
･熱器具に近づけたり、加熱したりしない。
･電源コードを抜くときは、必ずプラグを持って抜く。
･ラックマウントするとき、レールにはさみ込まない。
万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ
さい。
油煙、湯気、湿気、ほこりの多い場所では設置 •使用しない
上記のような場所で設置・使用すると、火災や感電の原因となります。
表示された電源電圧で使用する
機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と
なります。

3 (J)
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
注意
通風孔をふさがない
通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがありま
す。風通しをよくするために次の項目をお守りください。
•壁から 10cm 以上離して設置する。
•密閉された狭い場所に押し込めない。
•毛足の長い敷物（じゅうたん・布団など）の上に設置しない。
•布などで包まない。
•あお向けや横倒し、逆さまにしない。
安定した場所に設置する
ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの
原因となることがあります。

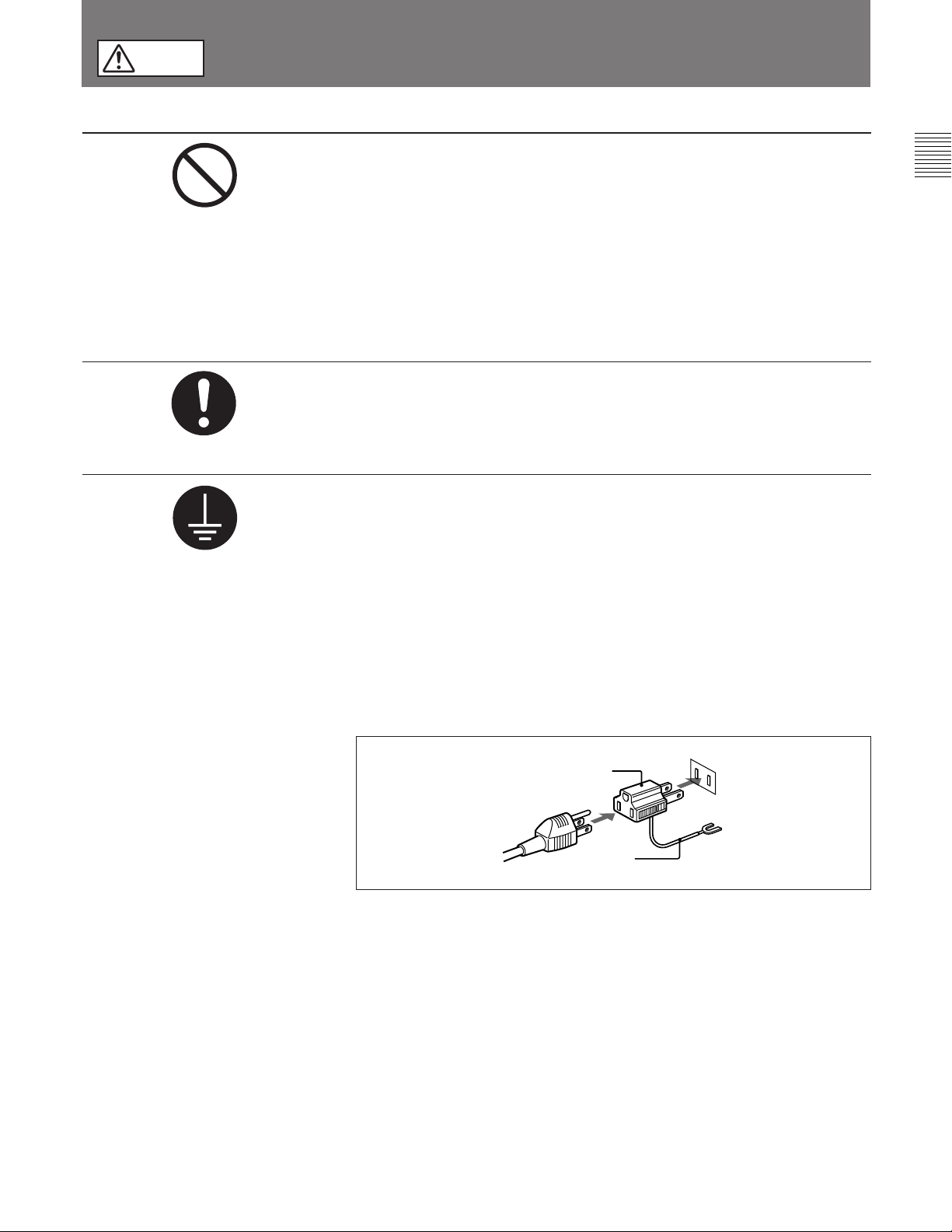

安全アースを接続する
安全アースを接続しないと、感電の原因となることがあります。次の方法で
アースを接続してください。
•電源コンセントが 3 極の場合
付属または別売りの電源コードセット（1-575-181-11）を使用することで安
全アースが接続されます。
•電源コンセントが 2 極の場合
付属または別売りの3極→2極変換プラグ（1-750-686-11）を使用し、変換
プラグから出ている緑色のアース線を建物に備えられているアース端子に
接続してください。
安全アースを取り付けることができない場合は、ソニーのサービス担当者ま
たは営業担当者にご相談ください。
強制
アース線を
接続せよ
禁止
変換プラグ
アース線

4 (J)
ルーティングスイッチャーシステムには、以下のマニュアルが用意
されています。目的に合わせて、または本書の指示にしたがって
ご覧ください。
オペレーションマニュアル（本書、付属）
ルーティングスイッチャーの簡単な概要、各部の名称、仕様などの
情報を提供します。
インストレーションマニュアル（付属）
システムの設置、内部スイッチの設定などの情報を提供します。
メンテナンスマニュアル （別売り）
本機の保守に関する情報、および部品レベルまでのサービスを前
提とした情報（調整要項、マウント図、回路図、詳細なパーツリス
ト）を提供します。
ルーティングスイッチャーシステムのマニュアル構成
プロトコルマニュアル（別売り）
本機を制御するためのプロトコルに関する情報を提供します。
本機がサポート可能なプロトコルに対し、次のマニュアルが用意さ
れています。プロトコルマニュアルについては、お買い上げいただ
いた機器の販売担当者にお問い合わせください。
S-BUSリモート用ターミナル制御プロトコル:S-BUSPROTOCOL
ANDCOMMANDSPECIFICATIONS
ソニーオーディオミキサープロトコルについては、DVS-V3232B/
V6464Bシリーズテクニカルマニュアルをご覧ください。
DVS-V3232B/V6464Bシリーズテクニカルマニュアル
（別売り）
ルーティングスイッチャーシステムの技術概要および各種アプリケー
ション情報を提供します。入手を希望される方は、お買い上げいた
だいた機器の販売担当者にお問い合わせください。

5 (J)
概要
デジタルビデオセレクターボードBKPF-300、アナログビデオセレク
ターボードBKPF-301、デジタルオーディオセレクターボードBKPF-
350、アナログオーディオセレクターボードBKPF-351は、デジタル
ビデオインターフェースユニットPFV-D300に組み込んで使用しま
す。動作に必要な電源は、インターフェースユニットを介して供給さ
れます。
構造および電源電圧は、デジタルビデオインターフェースユニット
PFV-D300用に企画された他の基板とすべて共通です。これらの
基板は、各インターフェースユニットに任意の組み合わせで装着し
て同時運用することができ、柔軟なシステム構成が可能になりま
す。
基板上のスイッチの設定およびカスケードケーブルの接続について
は、サービストレーニングを受けた技術者にご依頼ください。
各製品は以下のものから構成されます。
基板（1）
コネクターパネル（1）
カスケードケーブル（1）
スロットナンバーラベル（1）
D-sub25ピンコネクター(BKPF-351のみ)(2組)
オーディオコネクター(BKPF-351のみ) (1組)
オペレーションマニュアル（1）
インストレーションマニュアル（1）
機能
デジタルビデオセレクターボードBKPF-300、アナログビデオセレク
ターボードBKPF-301、デジタルオーディオセレクターボードBKPF-
350、アナログオーディオセレクターボードBKPF-351は、8系統の入
力信号をマトリックス方式で切り換え、BKPF-351は1系統、その他
の基板は2系統の出力ラインに出力するルーティングスイッチャーで
す。BKPF-300、BKPF-301、BKPF-350は、内部スイッチの設定で、
2系統の8×1 のシステムとして使うこともできます。BKPF-300はデ
ジタルビデオ信号、BKPF-301はアナログビデオ信号、BKPF-350
はデジタルオーディオ信号、BKPF-351はアナログオーディオ信号
を切り換えます。実際の信号切り換え操作は、別売りのコントロール
ユニットBKS-R1607/R1608/R3205/R3206/R3209/R3210などの
外部制御機器から行います。
BKPF-500を組み合わせると、使用している機器の動作状態およ
び発生したエラー内容を、1台のコンピューターで集中監視するISR
（InteractiveStatusReporting）システムを使って、本機の動作状
態を監視することもできます。
◆ ISRシステムについて詳しくは、インストレーションマニュアルをご覧くだ
さい。
特長と制御システム
レベル設定による複数信号の同時制御
多種類の信号を同時に扱う場合、それぞれの信号別にルーティン
グスイッチャーが必要になります。たとえば、VTRで記録を行うため
に必要な信号には、ビデオ、オーディオ、タイムコード、リモートコン
トロールがあり、それぞれビデオ、オーディオ、タイムコード、リモー
トの各ルーティングスイッチャーで信号を切り換えます。これらの切
り換えを行う信号を総称してレベルと呼びます。本機では最大8種
類のレベルを設定し、レベルごとに異なる入出力信号の番号を設
定して同時に制御することができます。
S-BUSによる制御
ルーティングスイッチャーシステムでは、S-BUS制御システムにより、
コントロールパネルなどの制御装置を使って信号を切り換えます。S-
BUSは、ソニーがルーティングスイッチャーシステムの制御用に開
発したプロトコルです。複数のルーティングスイッチャーとコントロー
ルユニットを、1本の同軸ケーブルで接続し、通信することができま
す。S-BUSにより制御できる機器の台数は、ルーティングスイッ
チャー、コントロールユニット合わせて254台です。ただし、本基板
を1次局にしたシステムでは、制御できる台数は最大31台になりま
す。
注意

6 (J)
S-BUS制御システムの特長
S-BUS制御システムでは、複数のルーティングスイッチャーとコン
トロールユニットを1本の同軸ケーブルで接続し、制御信号の通信
を行います。ひとつのS-BUS制御システムのなかの1台のスイッ
チャーを1次局に設定し、この1次局がシステム全体の制御を行い
ます。ほかのスイッチャーとコントロールユニットは2次局になり、1
次局の制御により信号の通信を行います。
S-BUS制御システムには次のような特長があります。
•75Ω同軸ケーブル1本による、LAN（LocalAreaNetwork）形式
の制御信号の通信
•同軸ケーブル（5C-2Vケーブル使用時）を500mまで延長可能
•電源を切らずにシステムを動作状態のまま、S-BUSラインへの接
続、取り外しが可能
•1次局に設定したルーティングスイッチャーは、複数のS-BUSライ
ンを制御し、最大254台（1次局を含む）までのルーティングスイッ
チャーとコントロールユニットを制御1)
•1本のS-BUSラインには、最大128台のルーティングスイッチャー
とコントロールユニットが接続可能1)
•自己診断機能によって検出されたエラーの内容を、基板上のラン
プで表示
概要
1)本基板を1次局にしたシステムでは、コントロールできる台数は最大31
台です。
....................................................................................................................................................................................................................................................................................

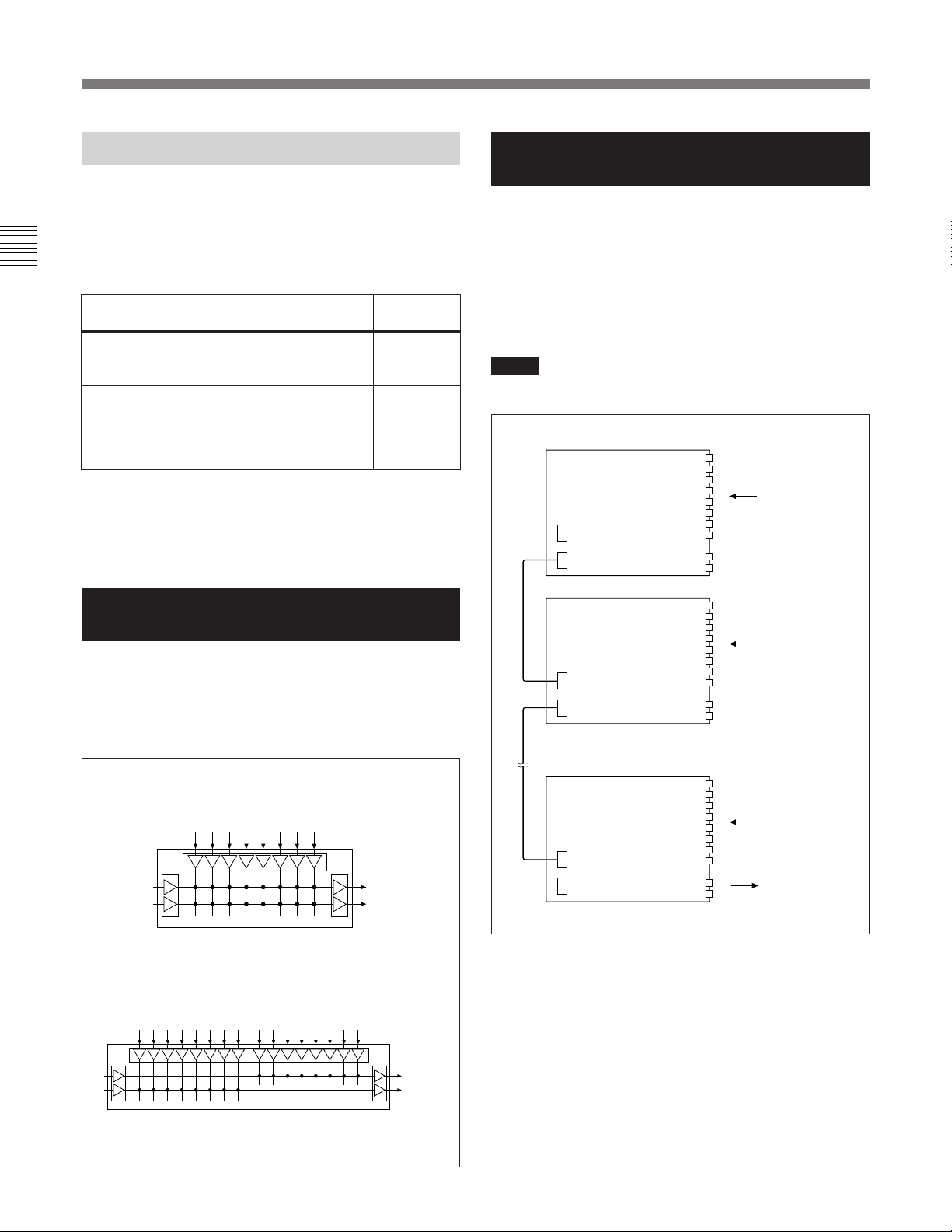

構成例
ルーティングスイッチャーを1次局としたS-BUSデータリンクの構成
例を示します。
S-BUSデータリンクの構成機器
名称 使用する機器 台数 機能
1次局 セレクターBKPF-300 (M)、 1 データリンク全体
BKPF-301 (M)、BKPF-350 (M)、 の通信を制御
BKPF-351 (M)a）など
2次局 コントロールユニットBKS-R1607、 最大 各機器ごとの
BKS-R1608、BKS-R3205、BKS-R3206、31台 通信制御
BKS-R3209、BKS-R3210など
セレクターBKPF-300 (S)、
BKPF-301 (S)、BKPF-350 (S)、
BKPF-351 (S)a）など
a）（M）、（S）は、基板上にあるM/Sスイッチの設定を表します。
◆詳しくは、インストレーションマニュアルをご覧ください。

7 (J)
.....

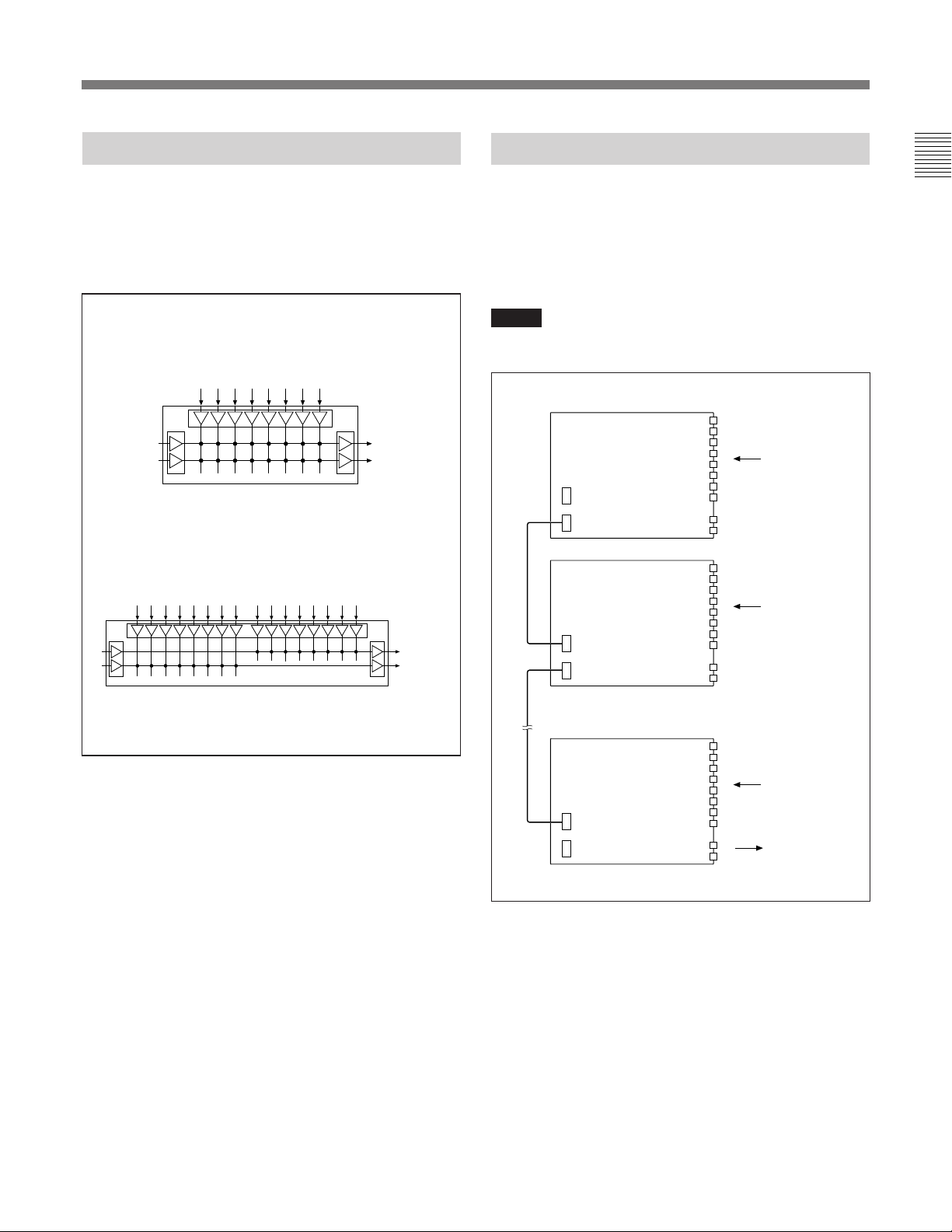

マトリックス方式による信号の切り換え
セレクターは、マトリックス方式により入力信号を切り換えています。
1台のセレクターで8系統の入力、2系統の出力を制御することが
できます。マトリックス方式による信号切り換えの概念は次の通りで
す。
カスケード接続による入力の拡張
2枚以上の基板を付属のカスケードケーブルで接続し、入力を拡張
することができます。拡張できる入力数は、BKPF-301,BKPF-351
は4枚の基板を接続して最大32系統まで、BKPF-300,BKPF-350
は14枚の基板を接続して最大112系統までです。
ご注意
各基板を通過するときに、信号に遅延が生じます。
12345
IN 678
OUT 1
OUT 2
入力1~8
出力1、2
BKPF-300/301/350
CASCADE IN
IN
1
2
3
4
5
6
7
8
IN
1
2
3
4
5
6
7
8
.
.
.
IN
1
2
OUT
1
2
3
4
5
6
7
8
CASCADE OUT
CASCADE IN
CASCADE OUT
CASCADE IN
CASCADE OUT
入力25~32
または105~112
出力1、2
入力9~16
入力1~8
BKPF-351
12345678 12345
IN(L)IN(R)678
OUT(R)
OUT(L)
左チャンネル入力1~8 右チャンネル入力1~8
出力（左右
チャンネル）

8 (J)

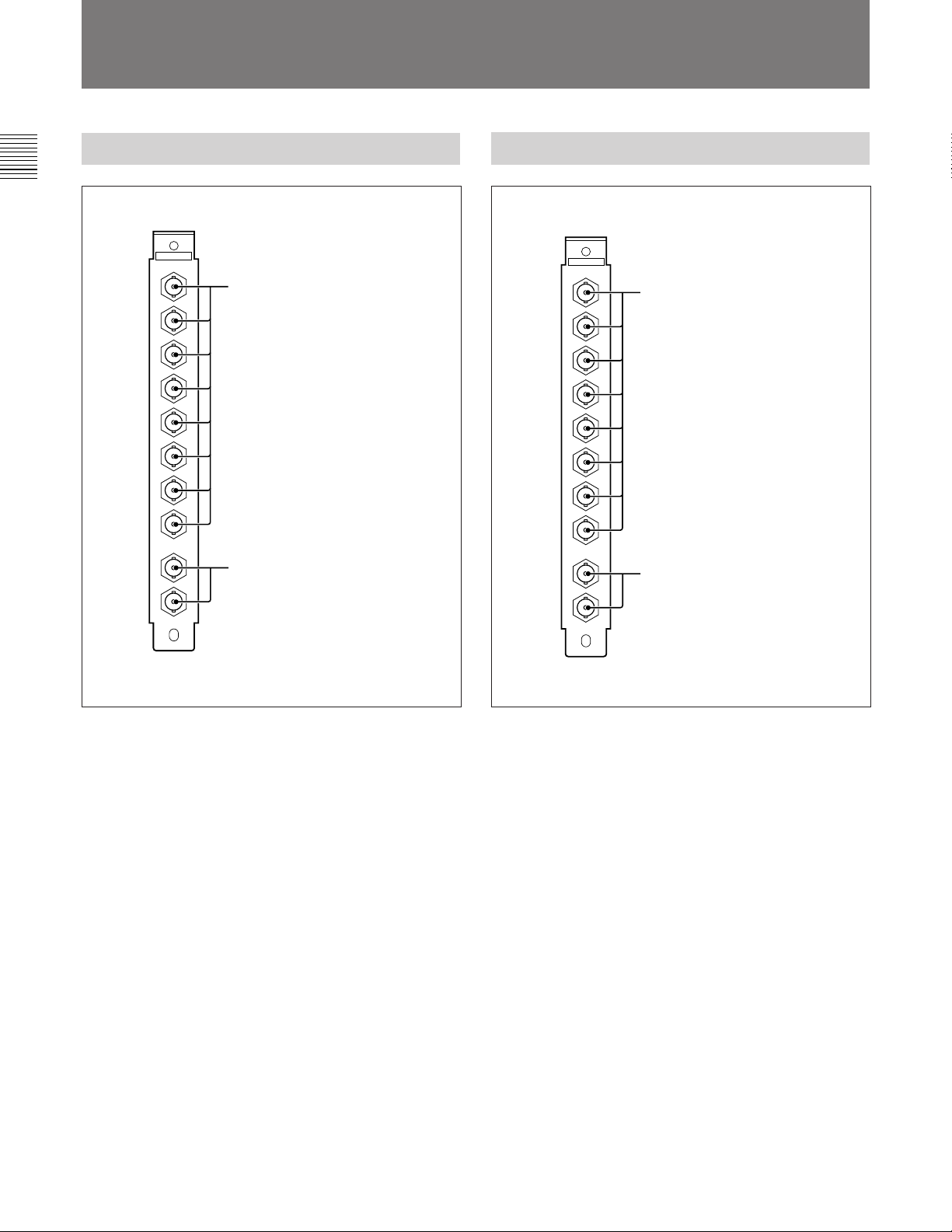

BKPF-300コネクターパネル
1SDI IN (シリアルデジタルビデオ信号入力) 端子 (BNC
型)
4:2:2コンポーネントまたは4fscNTSCコンポジットのシリアル デジ
タルビデオ信号を入力します。8系統のビデオ信号を入力できま
す。
2SDI OUT (シリアルデジタルビデオ信号出力) 端子
(BNC型)
4:2:2コンポーネントまたは4fscNTSCコンポジットのシリアル デジ
タルビデオ信号を出力します。
各部の名称と働き
BKPF-301コネクターパネル
1VIDEO IN（アナログビデオ信号入力）端子（BNC型）
アナログビデオ信号を入力します。8系統のビデオ信号を入力でき
ます。
2VIDEO OUT（アナログビデオ信号出力）端子（BNC型）
アナログビデオ信号を出力します。
VIDEO IN
1
VIDEO OUT
2
3
4
5
6
7
8
1
2
BKPF-301
SELECTOR
SDI IN
1
SDI OUT
2
3
4
5
6
7
8
1
2
BKPF-300
SELECTOR
1SDI IN端子
2SDI OUT端子
1VIDEO IN端子
2VIDEO OUT端子

9 (J)

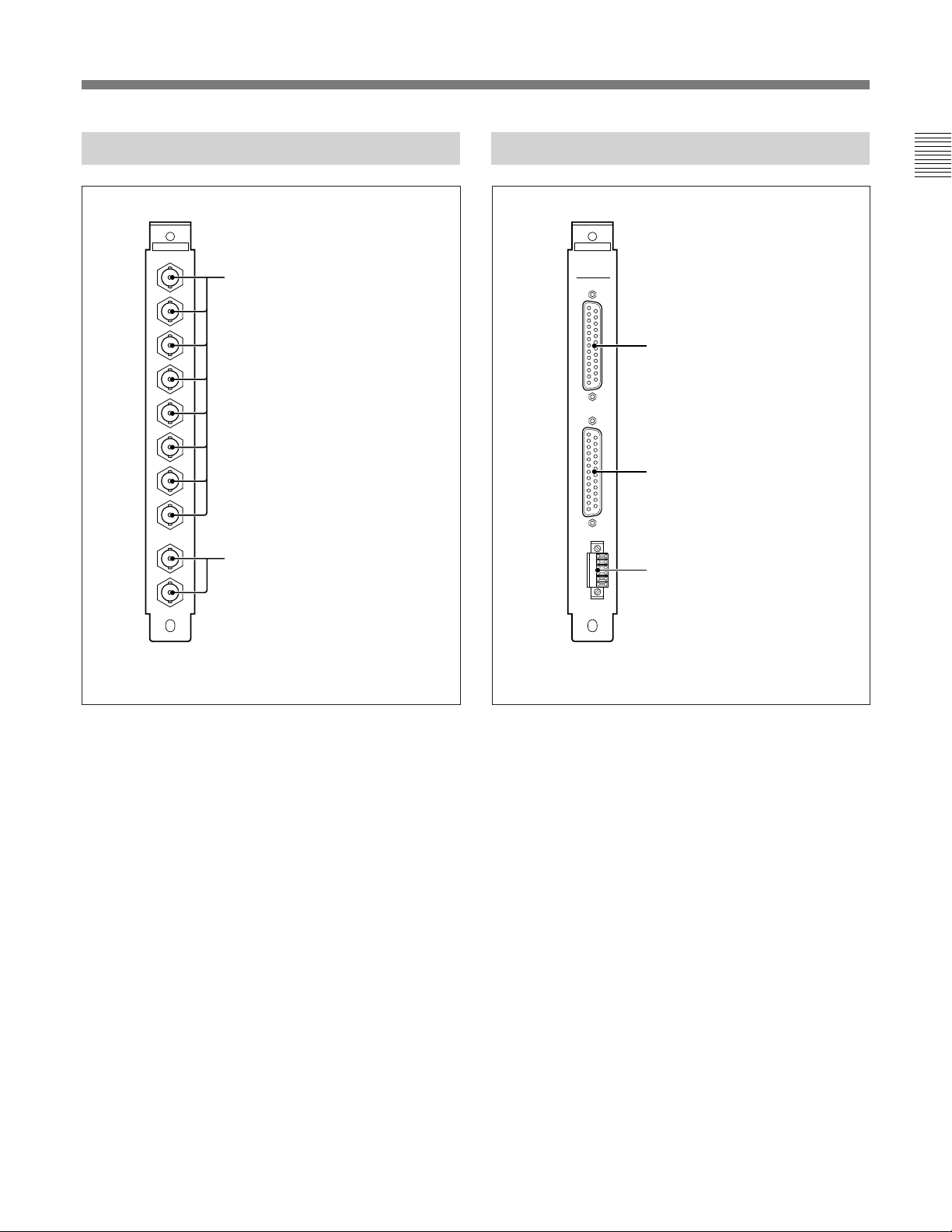

BKPF-351コネクターパネル
1ANALOG AUDIO IN（L）（アナログオーディオ左チャ
ンネル信号入力）端子（D-sub 25ピン）
アナログオーディオ信号のL（左）チャンネルを入力します。8系統
のオーディオ信号を入力できます。
2ANALOG AUDIO IN（R）（アナログオーディオ右チャ
ンネル信号入力）端子（D-sub 25ピン）
アナログオーディオ信号のR（右）チャンネルを入力します。8系統
のオーディオ信号を入力できます。
3ANALOG AUDIO OUT（アナログオーディオ信号出
力）端子
アナログオーディオ信号を出力します。
BKPF-350コネクターパネル
1AES/EBU IN (デジタルオーディオ信号入力) 端子
(BNC型)
AES/EBUフォーマットのデジタルオーディオ信号を入力します。8
系統のオーディオ信号を入力できます。
2AES/EBU OUT (デジタルオーディオ信号出力) 端子
(BNC型)
AES/EBUフォーマットのデジタルオーディオ信号を出力します。
各部の名称と働き
AES/EBU IN
1
AES/EBU OUT
2
3
4
5
6
7
8
1
2
BKPF-350
SELECTOR
1AES/EBU IN端子
2AES/EBU OUT端子
ANALOG
AUDIO
IN (L)
IN (R)
OUT
L
R
BKPF-351
SELECTOR
1ANALOG AUDIO IN（L）端子
2ANALOG AUDIO IN（R）端 子
3ANALOG AUDIO OUT端子
.....

10 (J)
仕様
BKPF-300
一般
電源 ＋5VDC:0.5A、−5VDC:1.0A
(PFV-D300より供給)
消費電力 約7.5W
動作温度 5℃〜40℃
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル: 195×75×25mm
(高さ/奥行/幅)
質量 基板:約550g
コネクターパネル:約200g
入出力
SDI入力 SDIIN端子 (BNC型) (8)
SMPTE259M準拠
4:2:2コンポーネントシリアル デジタル
ビデオ信号または4fscNTSCコンポ
ジットシリアルデジタルビデオ信号
(内部スイッチで切り換え)
SDI出力 SDIOUT端子 (BNC型) (2)
入力信号と同一方式のシリアルデジタ
ルビデオ信号
0.8Vp-p±10％、75Ω
入出力インピーダンス 75 Ω
入出力リターンロス 15dB以上(5MHz〜270MHz)
伝送距離 最大200m(損失25dB/km(f=10MHz)
以下の5C-2V1) 同軸ケーブル使用時)
立ち上がり/立ち下がり時間
1.5ns以下
ISR出力情報
ステータスメッセージ 3 項目
セットアップメッセージ 2 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。
BKPF-301
一般
電源 ＋5VDC:0.5A、−5VDC:0.2A
(PFV-D300より供給)
消費電力 約3.5W
動作温度 5℃〜40℃
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル:195×75×25mm
(高さ/奥行/幅)
質量 基板:約550g
コネクターパネル:約200g
入出力
ビデオ入力 VIDEOIN端子 (BNC型) (8)
ビデオ出力 VIDEOOUT端子 (BNC型) (2)
DG 0.5%以下 (1Vp-p、10〜90%apl)
DP 0.5°以下 (1Vp-p、10〜90%apl)
周波数特性 ±0.2dB (100kHz〜8MHz)
クロストーク −50dB以下 (5MHzにて)
S/N 65dB以上(5MHzローパス)
Kファクター 0.5%以下
チルト1%以下
出力利得安定度 ±0.1dB
DC オフセット±50mV以下
入出力リターンロス 40dB以上
ISR出力情報
ステータスメッセージ 3 項目
セットアップメッセージ 1 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。
1)5C-2Vは (株) フジクラ製を特性基準としています。
.................................................................................................................................................................................................................................................................................

11 (J)
...............
BKPF-350
一般
電源 ＋5VDC:1.0A、−5VDC:0.2A
(PFV-D300より供給)
消費電力 約6W
動作温度 5℃〜40℃
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル:195×75×25mm
(高さ/奥行/幅)
質量 基板:約550g
コネクターパネル:約200g
入出力
オーディオ信号入力 AES/EBUIN(BNC型) (8)
オーディオ信号出力 AES/EBUOUT(BNC型) (2)
立ち上がり/立ち下がり時間 37ns
DCオフセット ±50mV以下
ISR出力情報
ステータスメッセージ 3 項目
セットアップメッセージ 1 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。
BKPF-351
一般
電源 ＋5VDC:1.0A、−5VDC:0.6A
(PFV-D300より供給)
消費電力 約8W
動作温度 5℃〜40℃
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル: 195×75×25mm
(高さ/奥行/幅)
質量 基板:約550g
コネクターパネル:約200g
入出力
オーディオ信号入力 ANALOGAUDIOIN(L)、(R)（D-sub
25ピン）（各1）
オーディオ信号出力 ANALOGAUDIOOUT（6ピン）
入力インピーダンス 20kΩ/600Ω(内部切り換え)
出力インピーダンス 約22Ω
基準入出力レベル ＋4dBm
最大入力レベル ＋24dBm
最大出力レベル ＋24dBm(600Ω負荷、平衡)
周波数特性 ±0.1dB(20Hz〜20kHz、1kHz＋4
dBm)
ひずみ率 0.01%(20Hz〜20kHz、＋24dBm出力
時)
クロストーク −80dB以下(20Hz〜20kHz、＋24
dBm出力時)
S/N 105dB以上(30kHzLPF、基準レベル)
ISR出力情報
ステータスメッセージ 3 項目
セットアップメッセージ 1 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。

12 (J)

1 (E)
For the customers in the USA
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the
user will be required to correct the interference at his own
expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
The shielded interface cable recommended in this manual
must be used with this equipment in order to comply with the
limits for a digital device pursuant to Subpart B of Part 15 of
FCC Rules.
Für Kunden in Deutschland
Dieses Produkt kann im kommerziellen und begrenztem
Maße auch im industriellen Bereich eingesetzt werden.
Dies ist eine Einrichtung, welche die Funk-Entstörung nach
Klasse B besitzt.
English
Precaution
If this unit is installed incorrectly, personal injury or damage
to peripheral items may occur due to fire, shock, or other
accidental circumstances. To avoid such risks, installation
should be performed by qualified service technicians.
To technician installing unit
For installation instructions, please refer to the manual
supplied with the digital video interface unit.

2 (E)
The Routing Switcher System Manual Line-up.............................. 3 (E)
Overview............................................................................................. 4 (E)
Functions ........................................................................................ 4 (E)
Features and Control System of the Routing Switcher .................. 5 (E)
Features of an S-BUS System ........................................................ 5 (E)
Configuration Examples................................................................. 6 (E)
Signal Switching in a Matrix System ............................................. 6 (E)
Expanding Inputs Using Cascade Connections .............................. 6 (E)
Location and Function of Parts ........................................................ 7 (E)
BKPF-300 Connector Panel ........................................................... 7 (E)
BKPF-301 Connector Panel ........................................................... 7 (E)
BKPF-350 Connector Panel ........................................................... 8 (E)
BKPF-351 Connector Panel ........................................................... 8 (E)
Specifications...................................................................................... 9 (E)
BKPF-300....................................................................................... 9 (E)
BKPF-301....................................................................................... 9 (E)
BKPF-350..................................................................................... 10 (E)
BKPF-351..................................................................................... 10 (E)
Table of Contents

3 (E)
The following manuals have been prepared to
thoroughly explain this routing switcher system.
Under the directions provided in this manual and in
correlation with your needs, refer to the manual that
suits your purpose best.
Operation manual (this manual, supplied)
This manual supplies information related to a simple
outline of the switcher, an explanation of each part,
and the specifications.
Installation manual (supplied)
This manual supplies information related to the system
setting, and internal switch settings.
Maintenance manual (optional)
This manual supplies information related to the
maintenance, servicing of each parts level (i.e. the
essential points for adjustment, mount diagrams,
circuit diagrams, and a detailed parts list).
Protocol manual (optional)
Supplies information related to the protocol used to
control this switcher.
The following manual is available for your reference
about the protocol supported by this switcher:
•S-BUS remote terminal control protocol: S-BUS
PROTOCOL AND COMMAND SPECIFICATIONS
For Sony audio mixer protocol, refer to the BVS-
V3232B/V6464B series technical manual.
DVS-V3232B/V6464B series technical manual
(optional)
Supplies information related to a technical outline of
the routing switcher system and the possible
applications. Ask the Sony dealer where you
purchased this switcher for details about obtaining this
manual.
The Routing Switcher System Manual Line-up

4 (E)
Overview
The BKPF-300 Digital Video Selector Board, BKPF-
301 Analog Video Selector Board, BKPF-350 Digital
Audio Selector Board, and BKPF-351 Analog Audio
Selector Board are designed to be installed and
operated in the PFV-D300 Digital Video Interface
Unit. The necessary operating power is supplied via
the interface unit.
They are compatible in structure and power voltage
with other optional boards designed for the PFV-D300
digital video interface unit. The boards can be
mounted in this interface unit in any combination.
Note
For setting the switches on the boards, consult a
qualified service technician.
Each product is composed of the following items.
Board (1)
Connector panel (1)
Cascade cable (1)
Slot number label (1 set)
D-sub 25-pin connector (only for the BKPF-351)
(2 sets)
Audio connector (only for the BKPF-351) (1 set)
Operation manual (1)
Installation manual (1)
Functions
The BKPF-300 Digital Video Selector Board, BKPF-
301 Analog Video Selector Board, BKPF-350 Digital
Audio Selector Board, and BKPF-351 Analog Audio
Selector Board have the capability to switch multiple
input and output signals. The BKPF-351 can switch
up to eight stereo audio input signals and supply to one
line, and the BKPF-300/301/350 can switch up to eight
input signals and supply to two lines simultaneously
using a matrix system for routing selection.
The BKPF-300, BKPF-301, BKPF-350, and BKPF-
351 operations are controlled by an external control
unit such as the optional BKS-R1607/R1608/R3205/
R3206/R3209/R3210 control units, which perform the
actual signal switching.
When the BKPF-500 is used with this board, the
operating status and errors of the selector board can be
easily monitored using the ISR (Interactive Status
Reporting) system, which provides status reporting of
equipment used in broadcasting and in production
houses with a computer.
Refer to the installation manual for futher details on
the ISR system.
.

5 (E)
Features and Control System of
the Routing Switcher
Simultaneous control of multiple signals with
the level setting
To simultaneously handle several types of signals,
each type of signal requires a different routing
switcher. These are known as levels. For example, a
VTR requires video, audio, time code, and remote
control signals for recording. To switch these signals,
these signals require video, audio, time code, and
remote routing switchers, respectively. You can set a
maximum of eight levels and different input and
output signal numbers for each level in order to
simultaneously control these levels.
Control using S-BUS protocol
In the routing switcher system, a control unit controls
signal switching using S-BUS protocol. S-BUS is a
protocol developed by Sony for control of a digital
routing switcher system. This protocol enables
communication between multiple routing switchers
and control units using one coaxial cable. A combined
total of 254 routing switchers and control units can be
controlled using S-BUS protocol. However, when this
selector board is used as the primary station, the
maximum number of controllable units is 31.
Features of an S-BUS System
An S-BUS control system transmits the control signals
among several routing switchers and control units that
are connected with one coaxial cable. In an S-BUS
control system, one switcher is designated as the
primary station, which controls the entire system, and
the remaining switchers and control units are
designated as secondary stations. Signal transmission
among the secondary stations is controlled by the
primary station.
The S-BUS control system has the following features.
•LAN (Local Area Network) type control signal
transmission using a single 75-ohm coaxial cable.
•Possible extension of the coaxial cable up to 500
meters when a BELDEN 8281 or equivalent cable is
used.
•Possible connection and disconnection of a switcher
or control unit to the S-BUS line during normal
operations without turning the power off.
•Control of multiple S-BUS lines and up to 254
switchers and control units (including the primary
station) from the routing switcher designated as the
primary station.1)
•Possible connection of a maximum of 128 routing
switchers and control units to one S-BUS line.1)
•Display of the errors detected through the self-
diagnose function on the terminal connected to the
primary station on the S-BUS line.
..............................................................................................................................................................................................................................
1) When this selector board is used as the primary station,
the maximum number of controllable units will be 31.

6 (E)
Configuration Examples
The following table shows the configuration of an S-
BUS data link with this board serving as the primary
station.
Configuration of an S-BUS data link
Station Equipment Quan- Function
name tity
Primary Selector board BKPF-300/ 1 Communica-
station 301/350/351(M)a), etc. tion control in
the data link
Secondary Control unit BKS-R1607/ 31 max. Communica-
station R1608/R3205/R3206/ tion control in
R3209/R3210, etc. each station
Selector board BKPF-300/
301/350/351(S)a), etc.
a) (M) and (S) represent the setting of the M/S switch
located on the board.
Refer to the installation manual for further details.
Signal Switching in a Matrix
System
The selector board switches input signals using a
matrix system and can control 8 ×2 crosspoints with a
single unit. The following figure gives an overview of
signal switching in a matrix system.
Overview
CASCADE IN
IN
1
2
3
4
5
6
7
8
IN
1
2
3
4
5
6
7
8
.
.
.
IN
1
2
OUT
1
2
3
4
5
6
7
8
CASCADE OUT
CASCADE IN
CASCADE OUT
CASCADE IN
CASCADE OUT
Expanding Inputs Using
Cascade Connections
When multiple selector boards are connected in a
cascade, a maximum number of inputs to be controlled
can be expanded. As for the BKPF-301 and BKPF-
351, up to 32 inputs can be switched by connecting
four boards, and for the BKPF-300 and BKPF-350, up
to 112 inputs can be switched by connecting 14
boards.
Note
The signal is delayed when it passes the boards.
BKPF-300/301/350
BKPF-351
Input signals
channels 1 to 8
Input signals
channels 9 to 16
Input signals
channels 25 to 32
or Channels 103
to 112
Output signals
channels 1, 2
12345678 12345
IN(L)IN(R)678
OUT(R)
OUT(L)
Inputs 1 to 8
Outputs 1, 2
Left-channel
inputs 1 to 8 Right-channel inputs 1 to 8
Outputs (left and
right channels)
12345
IN 678
OUT 1
OUT 2
