Sony HKSP-1125 User manual

Universal Control Panel
UCP-8060
Operation Software for HD UP CONVERTER
HKSP-1125
User’s Guide [Japanese/English]
1st Edition (Revised 2)
Software Version 1.11 and Later

2
権利者の許諾を得ることなく、このソフトウェアおよび取扱
説明書の内容の全部または一部を複写すること、およびこの
ソフトウェアを賃貸に使用することは、著作権法上禁止され
ております。
©2003 - 2005 Sony Corporation
ソフトウェアを使用したことによるお客様の損害、または第
三者からのいかなる請求についても、当社は一切その責任を
負い兼ねます。
万一、製造上の原因による不良がありましたらお取り替えい
たします。それ以外の責はご容赦ください。
このソフトウェアは、指定された装置以外には使用できませ
ん。
このソフトウェアの仕様は、改良のため予告なく変更するこ
とがありますが、ご了承ください。
NOTICE TO USERS
©2003 - 2005 Sony Corporation. All rights reserved. This
manual or the software described herein, in whole or in part,
may not be reproduced, translated or reduced to any machine
readable form without prior written approval from Sony
Corporation.
SONY CORPORATION PROVIDES NO WARRANTY WITH
REGARD TO THIS MANUAL, THE SOFTWARE OR OTHER
INFORMATION CONTAINED HEREIN AND HEREBY
EXPRESSLY DISCLAIMS ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR
PURPOSE WITH REGARD TO THIS MANUAL, THE
SOFTWARE OR SUCH OTHER INFORMATION. IN NO
EVENT SHALL SONY CORPORATION BE LIABLE FOR
ANY INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES, WHETHER BASED ON TORT, CONTRACT, OR
OTHERWISE, ARISING OUT OF OR IN CONNECTION
WITH THIS MANUAL, THE SOFTWARE OR OTHER
INFORMATION CONTAINED HEREIN OR THE USE
THEREOF.

3
目次
目次
概要 ............................................................................................................................................................4
オペレーションソフトウェアの最新バージョンについて ................................... 4
各部の名称と働き...................................................................................................................................5
メニュー....................................................................................................................................................7
メニューの構成................................................................................................. 7
メニュー項目の機能 ........................................................................................ 10
操作 .........................................................................................................................................................21
オペレーションソフトウェアの起動と終了...................................................... 21
調整項目の選択............................................................................................... 21
調整値の設定 .................................................................................................. 22
Unit ID の設定............................................................................................... 22
オプションメニューの設定.............................................................................. 23
ステータス表示............................................................................................... 25
スナップショットデータのセーブとリストア .................................................. 25
ロック機能...................................................................................................... 27
エラーおよび警告表示.......................................................................................................................27
“メモリースティック”を使う........................................................................................................28
“メモリースティック”について ..................................................................... 28
日本語

4概要
概要
本ソフトウェアは、HD アップコンバーター HKSP-1125
用のオペレーションソフトウェアです。ユニバーサルコン
トロールパネル UCP-8060 にインストールして、ネット
ワーク上から複数の HKSP-1125 をコントロールすること
ができます。
オペレーションソフトウェアの最新
バージョンについて
オペレーションソフトウェアの最新バージョンの入手方法
は、ソニーの営業担当にお問い合わせください。
◆ インストール方法については、UCP-8060 の Operation
Manual をご覧ください。

5

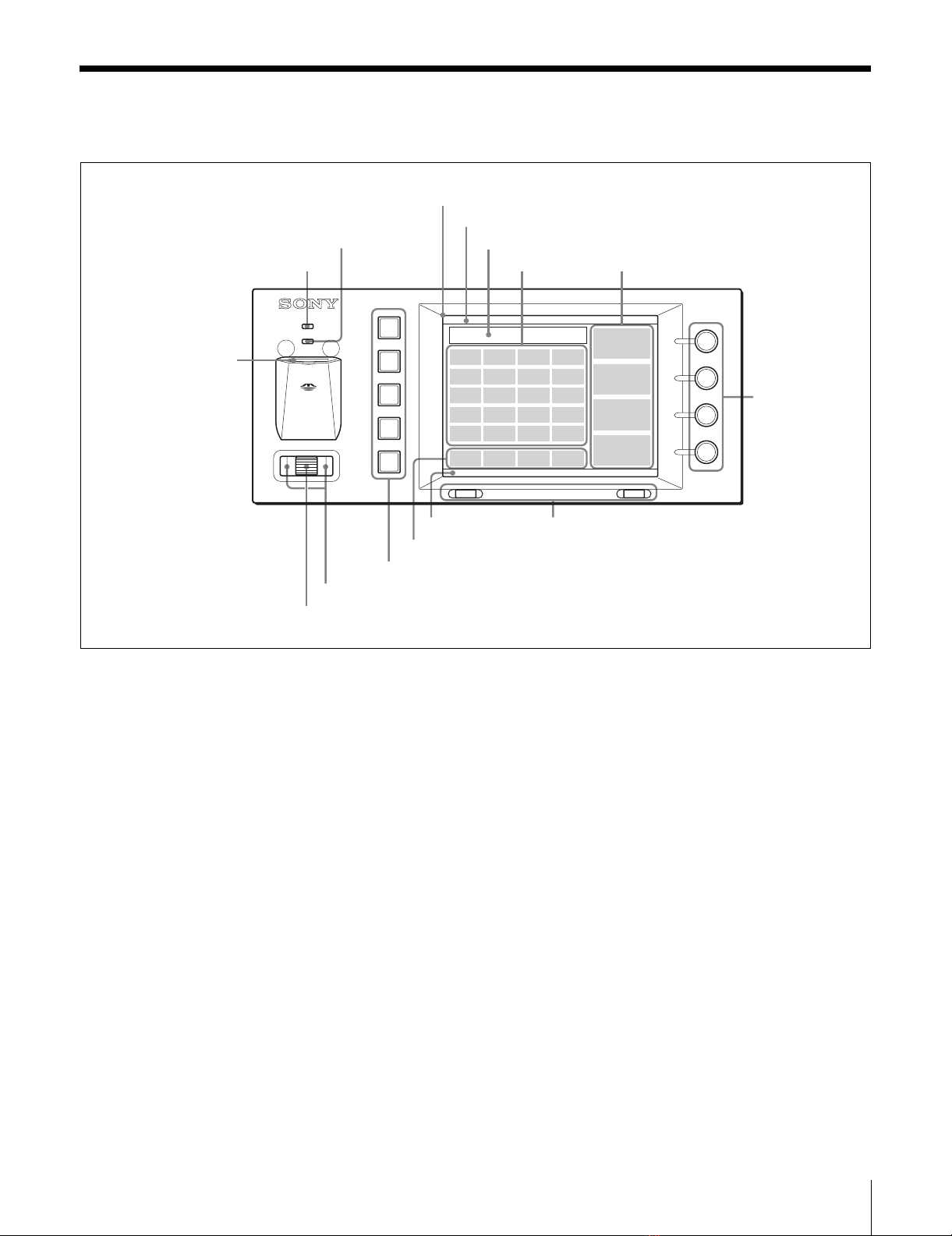

各部の名称と働き
各部の名称と働き
aメモリースティックスロット
メモリースティックの挿入口です。ラベル面を上にして挿
入します。
◆ 詳しくは、UCP-8060 の Operation Manual をご覧くださ
い。
bシステムインジケーター
赤、オレンジまたは緑色に点灯し、システムの動作状態を
表示します。
cステータスインジケーター
メモリ－スティックスロットへのアクセス状態や、接続し
たシステムの状態を赤、オレンジまたは緑色の点灯、点滅
で表示します。
d表示窓
メニューやデータを表示します。画面はタッチパネルに
なっています。表示されている項目に触れて選択すること
ができます。
eタイトルバー
現在表示されている画面の名称を表示します。
fステータスエリア
HKSP-1125 が装着されているスロット番号やエラー表示
など、現在のステータスを表示します。
gリストエリア
このソフトウェアでコントロールできる項目がボタンとし
て表示されます。コントロールしたいボタンに触れると、
その項目を選択することができます。
h調整値表示エリア
調整つまみ 1、2、3、4 に割り当てられているパラメー
ターとその調整値を表示します。表示されている調整値は、
対応する調整つまみを回して調整することができます。ま
た、調整したい調整値表示エリアに触れると数字入力画面
が表示され、数値を入力して調整することもできます。
iジョグローラー
前後に回転し、項目の選択や数字の変更をします。また
ローラーを押すと、選択した項目を決定します。
jジョグ Ｌ、Ｒ ボタン
左側をジョグ L ボタン、右側をジョグ R ボタンと呼びま
す。押して、メニュー階層の移動などに使用します。
SYSTEM
UCP-8060
bシステムインジケーター
cステータスインジケーター
d表示窓
eタイトルバー
fステータスエリア
gリストエリア h調整値表示エリア
iジョグローラー
jジョグ Ｌ、Ｒ ボタン
kファンクションボタン
lステージパスエリア
mタスクバー nセレクト Ｌ、Ｒ ボタン
o調整つまみ
aメモリースティック
スロット

6各部の名称と働き
kファンクションボタン
上からファンクションボタン 1、2、. . 5 と呼びます。操作
の状態により、緑、オレンジ、赤に点灯します。
ファンクションボタン１（ロック）：押すたびにロック機能
を ＯN ／ ＯFF します。赤く点灯しているときはロッ
ク機能が ＯＮ、消灯しているときはロック機能が
ＯＦＦ に設定されています。
ファンクションボタン２、3、４：使用しません。
ファンクションボタン５（シフト）：メニュー画面を切り換
えます。緑色に点灯しているときに押すと次の画面に、
オレンジ色に点灯しているときに押すと前の画面に切
り換わります。
◆ ロック機能については、「ロック機能」 （27 ページ）をご覧く
ださい。
lステージパスエリア
メニューのパスを表示します。
mタスクバー
セレクト Ｌ、Ｒ ボタンで実行できる項目やキーボードアイ
コンなどが表示されます。
nセレクト Ｌ、Ｒ ボタン
左側をセレクト L ボタン、右側をセレクト R ボタンと呼び
ます。タスクバーの各スイッチに対応する位置に表示され
る機能を実行します。
o調整つまみ
上から調整つまみ 1、2、3、4 と呼びます。パラメーター
の調整などに使用します。

7
メニュー
メニュー
メニューの構成
このオペレーションソフトウェアのメニューは次のような
構成になっています。
Slot Slot1
Slot2
Slot3
Slot4
Slot5
Slot6
Slot7
Slot8
Slot9
Slot10
Slot11
Slot12
Slot13
Slot14
Slot15
Slot16
Slot17
Unit ID
Convert Audio Rate Convert Audio Rate Convert ON
OFF
Auto Aspect Auto Aspect Flag OFF
ON
Conversion Frame
Field
Adaptive
Motion Select
Position EC Position Control OFF
ON
LB Position Control OFF
ON
Edge Crop Position
Letter Box Position
Aspect Squeeze
Semi Letter Box 13:9
Semi Letter Box 14:9
Semi Letter Box 15:9
Letter Box
Edge Crop
Setup Meta Data ARIB OFF
ON
Tx UMID OFF
Line 9
Line 10
Line 11
Line 12
Line 13
Line 14
Line 15
Line 16
Line 17
Line 18
Line 19
Line 20

8メニュー
Rx UMID Line 9
Line 10
Line 11
Line 12
Line 13
Line 14
Line 15
Line 16
Line 17
Line 18
Line 19
Line 20
Line 21
Line 22
Video SG Off
Color Bar 100%
Color Bar 75%
V Color Bar 100%
V Color Bar 75%
Ramp
Ramp with Chroma
10 Step
5 Step
Cross Hatch
Dot
Box1
Box2
V Ramp
V Ramp with Chroma
100% White
Gray
Recall/Store Store User Save
Recall Factory
User
Output FS Process Gray
Freeze
Format 720p/59.94
1080i/50
1035i/59.94
1080i/59.94
Input 9Pin Remote GPI
HKDV-900
7.5% Setup Remove 7.5% Setup Remove OFF
ON
Ref Input Ref B
Ref A
Input
Ref Format SD
HD
Input Video Analog
D2
D1
Adjust Back Color Super Capture
Left Position
Right Position
Mat Position Left Position
Right Position
Level Y Level
Pb Level
Pr Level
Back Color Mode Super
Mat
Off

9
メニュー
Color Correct CLIP White Clip OFF
ON
Black Clip OFF
ON
White Clip
Black Clip
RGB RGB1 RGB Master Gain
R Gain
G Gain
B Gain
Offset
White Clip R ON
OFF
White Clip G ON
OFF
White Clip B ON
OFF
White Clip R
White Clip G
White Clip B
RGB2 Black Balance R
Black Balance G
Black Balance B
Gamma Balance R
Gamma Balance G
Gamma Balance B
HUE Video Gain
Chroma Gain
Hue
Offset
YPbPr YPbPr Master Gain
Y Gain
Pb Gain
Pr Gain
Setup
Color Correct Mode RGB
HUE
YPbPr
Off
Enhancer Enhancer ON
OFF
Detail Gain
Limiter
Crisp
Level Depend
Frequency
H/V Ratio
Gamma Gamma ON
OFF
Gamma Curve
Delay Audio Delay Audio Delay OFF
ON
Audio Sample
Sync Phase Sync Phase Coarse
Sync Phase Fine
2Frame Delay 2Frame Delay OFF
ON
Output Delay Minimum
Adjust
Reference

10 メニュー
メニュー項目の機能
Slot
コントロールするス
ロットを選択しま
す。
Slot1 ～ Slot17：コントロールの対象となるスロット名（最大 4 文字）とそのスロットに装着され
ている基板のモデル名を表示します。
ご注意
PFV-SP3300 に接続している場合は Slot1 から Slot17 まで、PFV-SP3100 に接続している場
合は Slot1 から Slot4 までが表示されます。
Unit ID：現在接続している PFV-SP3300 または PFV-SP3100 のユニット名（最大 10 文字）を
表示します。設定範囲は 1 ～ 254 で、数字入力画面を使って入力します。
ご注意
調整つまみでは設定できません。
◆ スロット名およびユニット名の設定方法は、HKSP-300 のインストレーションマニュアルをご覧ください。
Convert
コンバージョンモー
ドの調整を行いま
す。
Audio Rate Convert
オーディオレートコンバートの制御を行います。
ON：オーディオレートコンバートを働かせます。
OFF：オーディオレートコンバートを働かせません。
ご注意
Ref Input の設定を Input にすると OFF 固定となります。
Auto Aspect
オートアスペクトフ
ラグの制御をおこな
います。
Auto Aspect Flag
ビデオ信号中のフラグに従うかどうかを設定します。
OFF：オート OFF フラグに従いません。
ON：オート ON フラグに従います。
Conversion
コンバージョンモードを選択します。
Frame：フレームモード
Field：フィールドモード
Adaptive：アダプティブモード
Motion Select：動き検出感度調整（１、２、３、４、５から選択します。ただし Format が
720p のときは２、３、４から選択します。）
