Speck BADU Owner's manual

W90.80.026-P
AUF
ZU
OUVRIR
FERMER

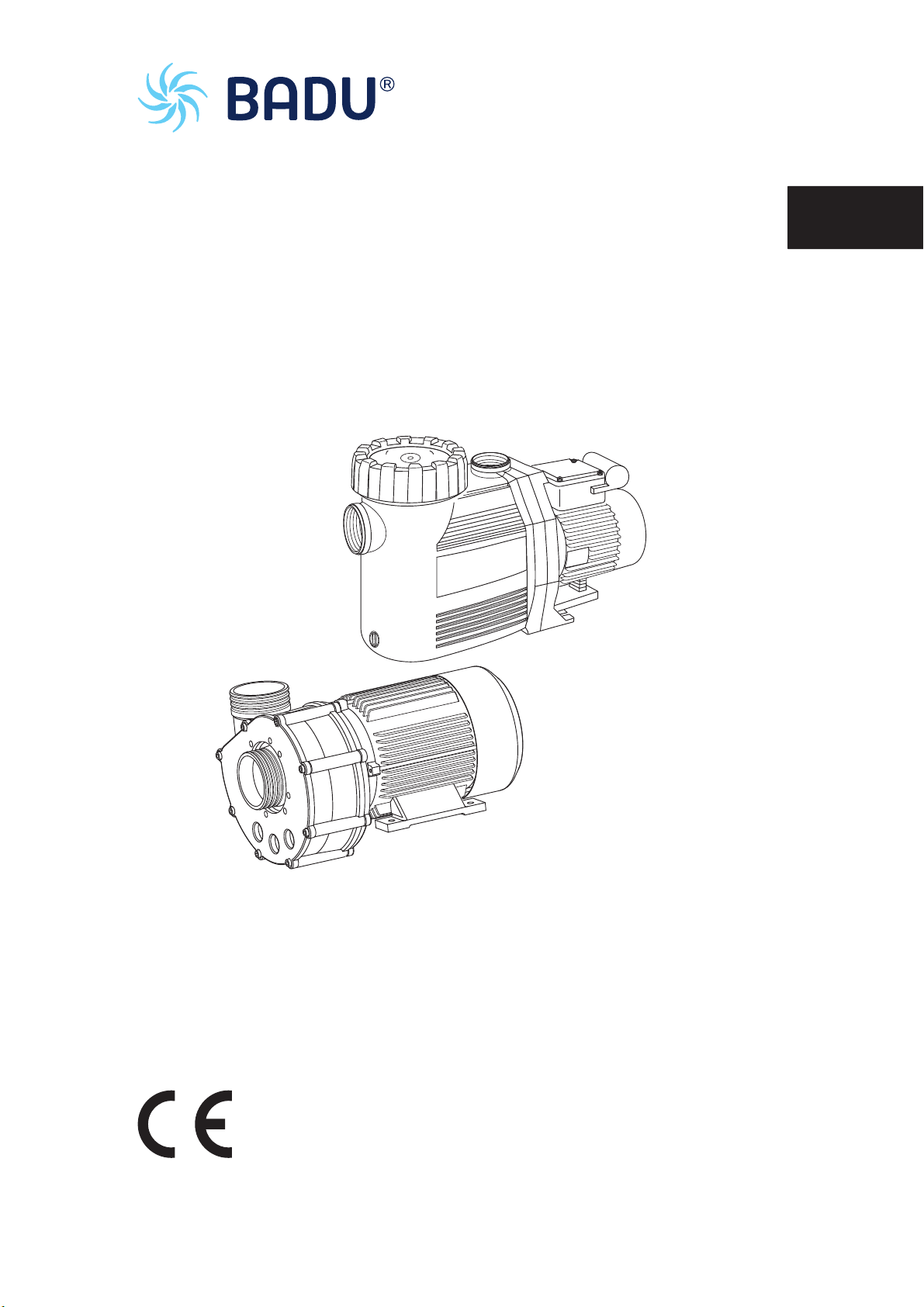

DE Normal- und selbstansaugende Pumpen mit/ohne
Kunststofflaternen-Ausführung (AK)
EN Non self-priming and self-priming pumps with/without
plastic lantern construction (AK)
FR Pompes non auto-amorçantes ou auto-amorçantes
avec/sans lanterne plastique (exécution AK)
NL Normaal en zelfaanzuigende pompen met/zonder
uitvoering met kunststof lantaarn
IT Pompe aspirazione normale e autoadescanti con/senza
campana in plastica (AK)
ES Bombas normales y auto-aspirantescon/sin linternas
de plástico-diseño (AK)

Inhaltsverzeichnis
DE Originalbetriebsanleitung
EN Original operation manual
FR Instruction d'utilisation originale
NL Oorspronkelijke gebruikershandleiding
IT Manuale d'istruzioni originale
ES Instrucciones para el manejo originales

DE
DE
DE Ori
g
inalbetriebsanleitun
g
Normal- und selbstansaugende Pumpen
mit/ohne Kunststofflaternen-Ausführung (-AK)
W90.80.026-P
AUF
ZU
OUVRIR
FERMER

2 DE 08|2018
BADU®ist eine Marke der
SPECK Pumpen Verkaufsgesellschaft GmbH
Hauptstraße 3
91233 Neunkirchen am Sand, Germany
Telefon [phone]
Telefax 09123 949-260
[e-mail]
www.speck-pumps.com
Alle Rechte vorbehalten.
Inhalte dürfen ohne schriftliche Zustimmung von
SPECK Pumpen Verkaufsgesellschaft GmbH weder
verbreitet, vervielfältigt, bearbeitet noch an Dritte
weitergegeben werden.
Dieses Dokument sowie alle Dokumente im Anhang
unterliegen keinem Änderungsdienst!
Technische Änderungen vorbehalten!

Inhaltsverzeichnis
08|2018 DE 3
Inhaltsverzeichnis
1Zu diesem Dokument ...................................................................... 5
1.1 Umgang mit dieser Anleitung .................................................... 5
1.2 Mitgeltende Dokumente ............................................................ 5
1.2.1 Symbole und Darstellungsmittel ............................................ 5
2Sicherheit ......................................................................................... 7
2.1 Bestimmungsgemäße Verwendung .......................................... 7
2.1.1 Mögliche Fehlanwendungen.................................................. 7
2.2 Personalqualifikation ................................................................. 7
2.3 Sicherheitsvorschriften.............................................................. 8
2.4 Schutzeinrichtungen.................................................................. 8
2.5 Bauliche Veränderungen und Ersatzteile .................................. 8
2.6 Schilder..................................................................................... 9
2.7 Restrisiken ................................................................................ 9
2.7.1 Herabfallende Teile ............................................................... 9
2.7.2 Rotierende Teile.................................................................... 9
2.7.3 Elektrische Energie ............................................................. 10
2.7.4 Heiße Oberflächen .............................................................. 10
2.7.5 Gefahrstoffe ........................................................................ 10
2.7.6 Ansauggefahr...................................................................... 10
2.8 Störungen ............................................................................... 10
2.9 Vermeidung von Sachschäden................................................ 11
2.9.1 Undichtigkeit und Rohrleitungsbruch................................... 11
2.9.2 Trockenlauf ......................................................................... 11
2.9.3 Kavitation ............................................................................ 11
2.9.4 Überhitzen........................................................................... 12
2.9.5 Druckstöße.......................................................................... 12
2.9.6 Blockieren der Pumpe......................................................... 12
2.9.7 Leckageabfluss ................................................................... 12
2.9.8 Frostgefahr.......................................................................... 12
2.9.9 Sichere Nutzung des Produktes .......................................... 13
3Beschreibung................................................................................. 14
3.1 Funktion .................................................................................. 14
4Transport und Zwischenlagerung ................................................ 15
4.1 Transport................................................................................. 15

Inhaltsverzeichnis
4 DE 08|2018
4.2 Pumpe anheben...................................................................... 15
4.3 Lagerung................................................................................. 16
4.4 Rücksendung .......................................................................... 16
5Installation...................................................................................... 17
5.1 Einbauort................................................................................. 17
5.1.1 Aufstellen im Freien............................................................. 17
5.1.2 Bodenablauf muss vorhanden sein ..................................... 17
5.1.3 Be- und Entlüftung............................................................... 17
5.1.4 Körper- und Luftschallübertragung ...................................... 17
5.1.5 Platzreserve ........................................................................ 17
5.1.6 Befestigungselemente......................................................... 17
5.2 Rohrleitungen.......................................................................... 18
5.2.1 Rohrleitungen dimensionieren............................................. 18
5.2.2 Rohrleitungen verlegen ....................................................... 18
5.3 Aufstellung .............................................................................. 19
5.3.1 Pumpe aufstellen und an die Rohrleitung anschließen........ 20
5.4 Elektrischer Anschluss ............................................................ 21
6Inbetriebnahme/Außerbetriebnahme ........................................... 22
6.1 Inbetriebnahme ....................................................................... 22
6.1.1 Selbstansaugende Pumpe mit Wasser füllen ...................... 22
6.1.2 Pumpe auf Leichtgängigkeit prüfen ..................................... 22
6.1.3 Pumpe einschalten.............................................................. 23
6.2 Außerbetriebnahme................................................................. 23
7Störungen....................................................................................... 24
7.1 Übersicht................................................................................. 24
7.1.1 Pumpe nach Ansprechen eines Schutzkontakts/-schalters
prüfen .................................................................................. 25
7.1.2 Ersatzteillisten ..................................................................... 25
8Wartung/Instandhaltung................................................................ 26
8.1 Deckel/Saugsieb demontieren beziehungsweise montieren.... 26
8.2 Saugsieb reinigen ................................................................... 27
8.3 Salzkristalle bei Kunststofflaternen-Ausführung (-AK)
entfernen................................................................................. 28
8.4 Gewährleistung ....................................................................... 28
9Entsorgung .................................................................................... 29
10 Index ............................................................................................... 30

Zu diesem Dokument
08|2018 DE 5
1 Zu diesem Dokument
1.1 Umgang mit dieser Anleitung
Diese Anleitung ist Teil der Pumpe/Anlage. Die Pumpe/Anlage
wurde nach den anerkannten Regeln der Technik hergestellt und
geprüft. Dennoch können bei unsachgemäßer Verwendung, bei
unzureichender Wartung oder unzulässigen Eingriffen Gefahren
für Leib und Leben sowie materielle Schäden entstehen.
Anleitung vor Gebrauch aufmerksam lesen.
Anleitung während der Lebensdauer des Produktes
aufbewahren.
Anleitung dem Bedien- und Wartungspersonal jederzeit
zugänglich machen.
Anleitung an jeden nachfolgenden Besitzer oder Benutzer
des Produktes weitergeben.
1.2 Mitgeltende Dokumente
• Pumpendatenblatt
• Packliste
1.2.1 Symbole und Darstellungsmittel
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor
Personenschäden zu warnen.
Warnhinweise immer lesen und beachten.
GEFAHR
Gefahren für Personen.
Nichtbeachtun
g
führt zu Tod oder schweren Verletzun
g
en.
WARNUNG
Gefahren für Personen.
Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
VORSICHT
Gefahren für Personen.
Nichtbeachtung kann zu leichten bis mäßigen Verletzungen
führen.

Zu diesem Dokument
6 DE 08|2018
HINWEIS
Hinweise zur Vermeidung von Sachschäden, zum Verständnis
oder zum Optimieren der Arbeitsabläufe.
Um die korrekte Bedienung zu verdeutlichen, sind wichtige
Informationen und technische Hinweise besonders
hervorgehoben.
Symbol Bedeutung
Einschrittige Handlungsaufforderung.
1.
2.
Mehrschrittige Handlungsaufforderung.
Reihenfolge der Schritte beachten.

Sicherheit
08|2018 DE 7
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Pumpe ist zur Umwälzung von Schwimmbadwasser in
Verbindung mit einer Schwimmbad-Filteranlage vorgesehen.
Ausnahmen siehe Pumpendatenblatt.
Zur bestimmungsgemäßen Verwendung gehört die Beachtung
folgender Informationen:
• Diese Anleitung
• Pumpendatenblatt
Die Pumpe/Anlage darf nur innerhalb der Einsatzgrenzen und
Kennlinien betrieben werden, die im Pumpendatenblatt festgelegt
sind.
Eine andere oder darüber hinausgehende Verwendung ist nicht
bestimmungsgemäß und muss zuvor mit dem
Hersteller/Lieferanten abgesprochen werden.
2.1.1 Mögliche Fehlanwendungen
• Einbau der Pumpe/Anlage bei verspanntem Zustand des
Rohrsystems.
• Betrieb der Pumpe/Anlage außerhalb des Einsatzbereichs,
der im Pumpendatenblatt spezifiziert ist, zum Beispiel bei zu
hohem Systemdruck.
• Öffnen und Instandhalten der Pumpe/Anlage durch nicht
qualifiziertes Personal.
2.2 Personalqualifikation
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sichereren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Sicherstellen, dass folgende Arbeiten nur von geschultem
Fachpersonal mit den genannten Personalqualifikationen
durchgeführt werden:
– Arbeiten an der Mechanik, zum Beispiel Wechsel der
Kugellager oder der Gleitringdichtung: qualifizierter
Mechaniker.

Sicherheit
8 DE 08|2018
– Arbeiten an der elektrischen Anlage: Elektrofachkraft.
Sicherstellen, dass folgende Voraussetzungen erfüllt sind:
– Das Personal, das die entsprechende Qualifikation noch
nicht aufweisen kann, erhält die erforderliche Schulung,
bevor es mit anlagentypischen Aufgaben betraut wird.
– Die Zuständigkeiten des Personals, zum Beispiel für
Arbeiten am Produkt, an der elektrischen Ausrüstung oder
den hydraulischen Einrichtungen, sind entsprechend
seiner Qualifikation und Arbeitsplatzbeschreibung
festgelegt.
– Das Personal hat diese Anleitung gelesen und die
erforderlichen Arbeitsschritte verstanden.
2.3 Sicherheitsvorschriften
Für die Einhaltung aller relevanten gesetzlichen Vorschriften und
Richtlinien ist der Betreiber der Anlage verantwortlich.
Bei Verwendung der Pumpe/Anlage folgende Vorschriften
beachten:
– Diese Anleitung
– Warn- und Hinweisschilder am Produkt
– Mitgeltende Dokumente
– Bestehende nationale Vorschriften zur Unfallverhütung
– Interne Arbeits-, Betriebs- und Sicherheitsvorschriften des
Betreibers
2.4 Schutzeinrichtungen
Das Hineingreifen in bewegliche Teile, zum Beispiel Kupplung
und/oder Lüfterrad, kann schwere Verletzungen verursachen.
Pumpe/Anlage nur mit Berührungsschutz betreiben.
2.5 Bauliche Veränderungen und Ersatzteile
Umbau oder Veränderungen können die Betriebssicherheit
beeinträchtigen.
Pumpe/Anlage nur in Absprache mit dem Hersteller
umbauen oder verändern.
Nur Originalersatzteile oder -zubehör verwenden, das vom
Hersteller autorisiert ist.

Sicherheit
08|2018 DE 9
2.6 Schilder
Alle Schilder auf der gesamten Pumpe/Anlage in lesbarem
Zustand halten.
2.7 Restrisiken
2.7.1 Herabfallende Teile
Die Tragösen am Motor sind nur für das Gewicht des Motors
ausgelegt. Beim Anhängen eines kompletten Pumpenaggregates
können die Tragösen ausbrechen.
Pumpenaggregat, bestehend aus Motor und Pumpe, sowohl
motor- als auch pumpenseitig anhängen. Siehe "Abb. 2" auf
Seite 15.
Nur geeignete und technisch einwandfreie Hebezeuge und
Lastaufnahmemittel verwenden.
Nicht unter schwebenden Lasten aufhalten.
2.7.2 Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden
rotierenden Teilen.
Alle Arbeiten nur bei Stillstand der Pumpe/Anlage
durchführen.
Vor Arbeiten die Pumpe/Anlage gegen Wiedereinschalten
sichern.
Unmittelbar nach Abschluss der Arbeiten alle
Schutzeinrichtungen wieder anbringen beziehungsweise in
Funktion setzen.
Bei Pumpen in Kunststofflaternen-Ausführung (-AK) kann die sich
drehende Pumpenwelle Haare, Schmuck und Kleidungsstücke
erfassen.
In der Nähe einer Pumpe in Kunststofflaternen-Ausführung
(-AK) beim Betrieb folgendes beachten:
– Eng anliegende Kleidung tragen.
– Haarnetz tragen.
– Keinen Schmuck tragen.

Sicherheit
10 DE 08|2018
2.7.3 Elektrische Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte
Umgebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte
Installation der elektrischen Schutzleiter zum Stromschlag führen,
zum Beispiel durch Oxidation oder Kabelbruch.
VDE- und EVU-Vorschriften des
Energieversorgungsunternehmens beachten.
Schwimmbecken und deren Schutzbereiche gemäß
DIN VDE 0100-702 errichten.
Vor Arbeiten an der elektrischen Anlage folgende
Maßnahmen ergreifen:
– Anlage von der Spannungsversorgung trennen.
– Warnschild anbringen: „Nicht einschalten! An der Anlage
wird gearbeitet."
– Spannungsfreiheit prüfen.
Elektrische Anlage regelmäßig auf ordnungsgemäßen
Zustand prüfen.
2.7.4 Heiße Oberflächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C
erreichen. Dadurch besteht Verbrennungsgefahr.
Motor im Betrieb nicht berühren.
Vor Arbeiten an der Pumpe/Anlage Motor erst abkühlen
lassen.
2.7.5 Gefahrstoffe
Sicherstellen, dass Leckagen gefährlicher Fördermedien
ohne Gefährdung von Personen und Umwelt abgeführt
werden.
Pumpe bei der Demontage vollständig dekontaminieren.
2.7.6 Ansauggefahr
Sicherstellen, dass Ansaugöffnungen den aktuellen Richtlinien,
Normen und Merkblättern entsprechen.
2.8 Störungen
Bei Störungen Anlage sofort stilllegen und ausschalten.
Alle Störungen umgehend beseitigen lassen.

Sicherheit
08|2018 DE 11
Festsitzende Pumpe
Wird eine festsitzende Pumpe mehrmals hintereinander
eingeschaltet, kann der Motor beschädigt werden. Folgende
Punkte beachten:
Pumpe/Anlage nicht mehrmals hintereinander einschalten.
Motorwelle von Hand durchdrehen. Siehe Kapitel 6.1.2 auf
Seite 22.
Pumpe reinigen.
2.9 Vermeidung von Sachschäden
2.9.1 Undichtigkeit und Rohrleitungsbruch
Schwingungen und Wärmeausdehnung können
Rohrleitungsbrüche verursachen.
Pumpe/Anlage so installieren, dass Körper- und
Luftschallübertragung reduziert werden. Dabei die
einschlägigen Vorschriften beachten.
Durch Überschreitung der Rohrleitungskräfte können undichte
Stellen an den Flanschverbindungen oder an der Pumpe selbst
entstehen.
Pumpe nicht als Festpunkt für die Rohrleitung verwenden.
Rohrleitungen spannungsfrei anschließen und elastisch
lagern. Gegebenenfalls Kompensatoren einbauen.
Bei Undichtigkeit der Pumpe darf die Anlage nicht betrieben
werden und muss vom Netz genommen werden.
2.9.2 Trockenlauf
Durch Trockenlauf können Gleitringdichtungen und Kunststoffteile
innerhalb weniger Sekunden zerstört werden.
Pumpe nicht trocken laufen lassen. Das gilt auch bei der
Drehrichtungskontrolle.
Pumpe und Saugleitung vor dem Anfahren entlüften.
2.9.3 Kavitation
Zu lange Rohrleitungen erhöhen den Widerstand. Dadurch
besteht Gefahr der Kavitation.
Sicherstellen, dass die Saugleitung dicht ist.
Maximale Leitungslänge beachten.
Pumpe nur bei halb offener druckseitiger Armatur
einschalten.
Saugseitige Armatur vollständig öffnen.

Sicherheit
12 DE 08|2018
2.9.4 Überhitzen
Folgende Faktoren können zu einer Überhitzung der Pumpe
führen:
• Zu hoher Druck auf der Druckseite.
• Falsch eingestellter Motorschutzschalter.
• Zu hohe Umgebungstemperatur.
Pumpe nicht bei geschlossenen Armaturen betreiben,
Mindestförderstrom 10 % von Qmax.
Bei Pumpen mit Drehstrommotor den Motorschutzschalter
installieren und korrekt einstellen.
Zulässige Umgebungstemperatur von 40 °C nicht
überschreiten.
2.9.5 Druckstöße
Schlagartig schließende Armaturen können Druckstöße
verursachen, die den maximal zulässigen Gehäusedruck der
Pumpe mehrfach übersteigen.
Druckstoßdämpfer oder Windkessel einbauen.
Schlagartig schließende Armaturen vermeiden,
beziehungsweise, wenn vorhanden, langsam schließen.
2.9.6 Blockieren der Pumpe
Schmutzteilchen in der Saugleitung können die Pumpe verstopfen
und blockieren.
Pumpe nicht ohne Saugsieb beziehungsweise Saugsiebgriff
in Betrieb nehmen.
Pumpe vor Inbetriebnahme und längerer Stillstands- oder
Lagerzeit auf Leichtgängigkeit prüfen.
2.9.7 Leckageabfluss
Unzureichender Leckageabfluss kann den Motor beschädigen.
Leckageabfluss zwischen Pumpengehäuse und Motor nicht
verstopfen oder abdichten.
2.9.8 Frostgefahr
Pumpe/Anlage und frostgefährdete Leitungen rechtzeitig
entleeren.
Pumpe/Anlage während der Frostperiode ausbauen und in
einem trockenen Raum lagern.

Sicherheit
08|2018 DE 13
2.9.9 Sichere Nutzung des Produktes
Eine sichere Nutzung des Produktes ist bei folgenden Punkten
nicht mehr gewährleistet:
Bei nicht ordnungsgemäßem Zustand des
Rohrleitungssystems.
Bei festsitzender Pumpe. Siehe Kapitel 2.8 auf Seite 10.
Bei schadhafter oder fehlender Schutzeinrichtungen, zum
Beispiel Berührungsschutz.
Wenn die Pumpe/Anlage bei verspanntem Zustand des
Rohrsystems eingebaut wird.

Beschreibung
14 DE 08|2018

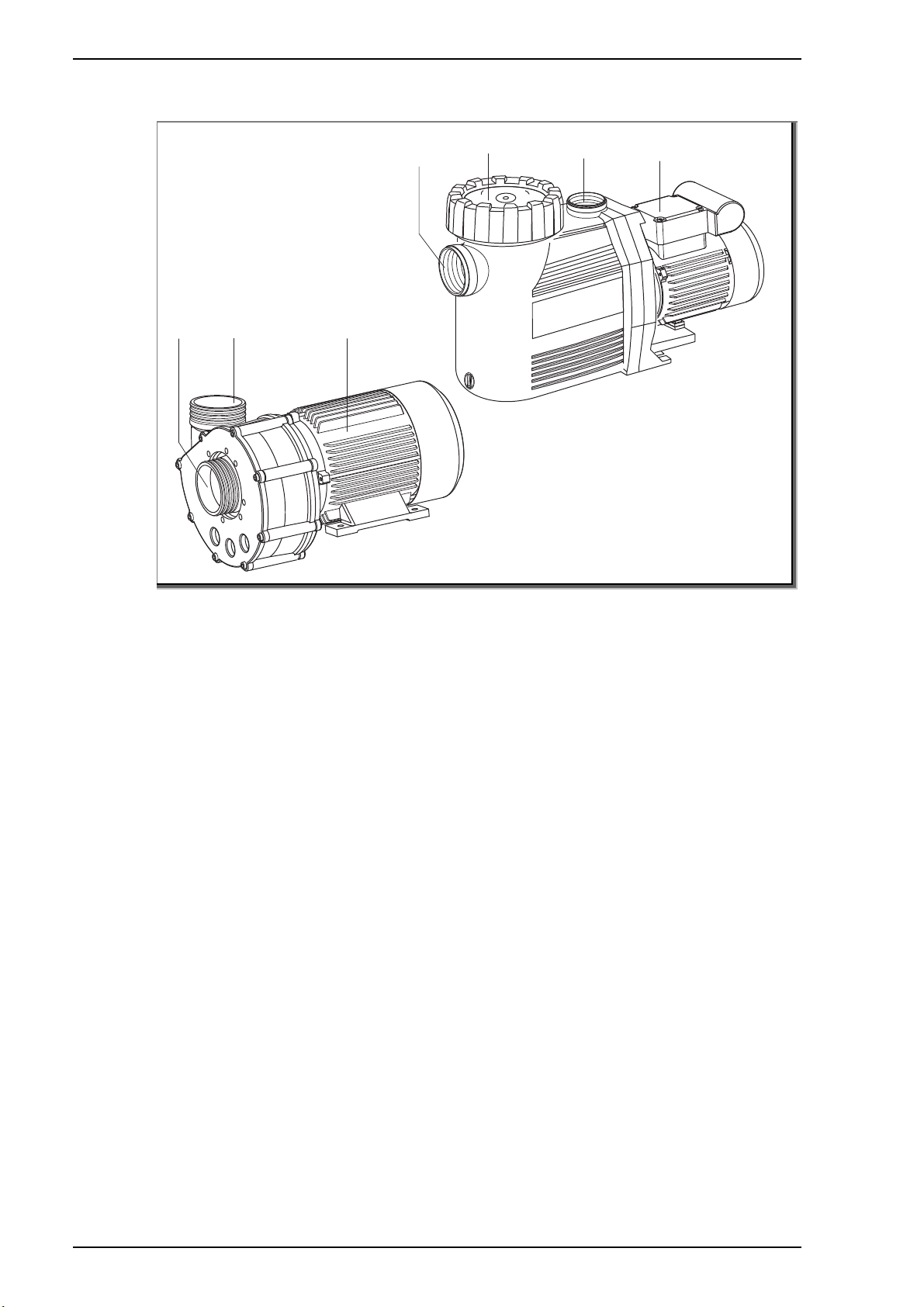

3 Beschreibung
(2) (3)
(1)
(3)
(2)
(4)
(1)
W90.04.086-1-P
A
B
AUF
ZU
OUVRIR
FERMER
Abb. 1
ANormalsau
g
ende Pumpe BSelbstansau
g
ende Pumpe
(1) Saugstutzen (3) Motor
(2) Druckstutzen (4) Deckel mit Saugsieb
3.1 Funktion
Die Pumpe saugt das Wasser aus dem Schwimmbecken über
eine Absperrarmatur und den Saugstutzen (1) an. Das Saugsieb
(4), falls vorhanden, filtert grobe Verschmutzungen aus. Das
Wasser wird über den Druckstutzen (2) und eine Absperrarmatur
zur Filteranlage zurück gepumpt.

Transport und Zwischenlagerung
08|2018 DE 15
4 Transport und Zwischenlagerung
4.1 Transport
Lieferzustand kontrollieren.
– Verpackung auf Transportschäden prüfen.
– Schaden feststellen, mit Bildern dokumentieren und an
den Händler wenden.
4.2 Pumpe anheben
GEFAHR
Tod oder Quetschungen von Gliedmaßen durch herabfallendes
Transportgut!
Die Tragösen am Motor sind nur für das Gewicht des Motors
ausgelegt. Beim Anhängen eines kompletten Pumpenaggregates
können die Tragösen ausbrechen.
Pumpenaggregat motor- und pumpenseitig an den
vorgesehenen Anhängepunkten anhängen, falls vorhanden.
Nur geeignete und technisch einwandfreie Hebezeuge und
Lastaufnahmemittel mit ausreichender Tragkraft verwenden.
Nicht unter schwebenden Lasten aufhalten.
Der Schwerpunkt der Pumpe befindet sich im Bereich des
Motors.
Abb. 2

Transport und Zwischenlagerung
16 DE 08|2018
4.3 Lagerung
HINWEIS
Korrosion durch Lagerung in feuchter Luft bei wechselnden
Temperaturen!
Kondenswasser kann Wicklungen und Metallteile angreifen.
Pumpe/Anlage in trockener Umgebung bei möglichst
konstanter Temperatur zwischenlagern.
HINWEIS
Beschädigung des Gewindes und Eindringen von Fremdkörpern
durch ungeschützte Stutzen!
Stutzenabdeckungen erst vor Anschließen der Rohrleitungen
entfernen.
HINWEIS
Beschädigung oder Verlust von Einzelteilen!
Originalverpackung erst vor dem Einbau öffnen
beziehungsweise Einzelteile bis zum Einbau in der
Originalverpackung aufbewahren.
4.4 Rücksendung
– Pumpe/Anlage vollständig entleeren.
– Pumpe/Anlage mit klarem Wasser spülen und reinigen.
– Pumpe/Anlage in Karton verpacken und an den Fachbetrieb
beziehungsweise Hersteller senden.

Installation
08|2018 DE 17
5 Installation
5.1 Einbauort
5.1.1 Aufstellen im Freien
Um die Lebensdauer der Pumpe zu erhöhen, einen
einfachen Regenschutz vorsehen.
5.1.2 Bodenablauf muss vorhanden sein
Größe des Bodenablaufs nach folgenden Kriterien
bemessen:
– Größe des Schwimmbeckens.
– Umwälzvolumenstrom.
5.1.3 Be- und Entlüftung
Für ausreichende Be- und Entlüftung sorgen. Be- und
Entlüftung müssen folgende Bedingungen sicherstellen:
– Vermeidung von Kondenswasser.
– Mindestabstand Lüfterhaube zur Wand: 50 mm.
– Kühlung des Pumpenmotors und anderer Anlagenteile,
zum Beispiel der Schaltschränke und Steuergeräte.
– Begrenzung der Umgebungstemperatur auf maximal
40 °C.
5.1.4 Körper- und Luftschallübertragung
Vorschriften für baulichen Schallschutz beachten, zum
Beispiel DIN 4109.
Pumpe so aufstellen, dass die Körper- und
Luftschallübertragungen reduziert werden. Als Unterlage
eignen sich schwingungsabsorbierende Materialien.
Beispiele:
– Schwingmetallpuffer
– Korkeinlagen
– Schaumstoffe mit ausreichender Härte
5.1.5 Platzreserve
Platzreserve so bemessen, dass die Motoreinheit in Richtung
Motorlüfter und das Saugsieb nach oben ausgebaut werden
kann. Siehe Maßzeichnung im Pumpendatenblatt.
5.1.6 Befestigungselemente
Pumpe mit Schrauben befestigen.

Installation
18 DE 08|2018
5.2 Rohrleitungen
5.2.1 Rohrleitungen dimensionieren
Zu lange Saugleitungen haben erhebliche Nachteile:
• Höherer Widerstand, dadurch schlechteres Ansaugverhalten
und höhere Kavitationsgefahr.
• Längere Ansaugzeit, bis zu zwölf Minuten.
Die Rohrleitungsdimensionen, die im Pumpendatenblatt
spezifiziert sind, gelten nur für eine Leitungslänge von maximal
5 m.
Bei längeren Rohrleitungen sind die Rohrreibungsverluste zu
berücksichtigen.
Rohrleitungen entsprechend den Angaben in der Tabelle des
Pumpendatenblattes dimensionieren.
5.2.2 Rohrleitungen verlegen
Saug- und Druckleitung möglichst kurz und gerade halten.
Plötzliche Querschnitts- und Richtungsänderungen
vermeiden.
Saugleitung möglichst unter dem Niveau des Wasserspiegels
verlegen.
Saugleitung folgendermaßen verlegen, um die Bildung von
Luftsäcken zu vermeiden:
– Bei Zulaufbetrieb: kontinuierlich fallend.
– Bei Saugbetrieb: kontinuierlich steigend.
Wenn die Pumpe oberhalb des Wasserspiegels installiert ist,
ein Fußventil in die Saugleitung einbauen (für
normalsaugende Pumpen notwendig, für selbstansaugende
Pumpen empfohlen). Dadurch kann sich die Saugleitung
beim Stillstand nicht entleeren und die Ansaugzeit, zum
Beispiel nach der Reinigung des Saugsiebes, bleibt kurz.
Wenn Verstopfungen, zum Beispiel durch Stroh oder Gras
nicht auszuschließen sind, einen Sieb in den Zulauf oder in
die Saugleitung einbauen.
Gegebenenfalls je nach Art von Pumpe und Anlage
Rückflussverhinderer einbauen.
In Saug- und Druckleitung jeweils eine Absperrarmatur
einbauen.
Schlagartig schließende Armaturen vermeiden.
Gegebenenfalls Druckstoßdämpfer oder Windkessel
einbauen.
