1 Zu diesem Dokument
6 DE VG 766.2330.061 05/2013
1 Zu diesem Dokument
1.1 Umgang mit dieser Anleitung
Diese Anleitung ist Teil der Einhänge-Gegenstrom-Schwimmanlage.
Die Einhänge-Gegenstrom-Schwimmanlage wurde nach den anerkann-
ten Regeln der Technik hergestellt und geprüft. Dennoch können bei
unsachgemäßer Verwendung, bei unzureichender Wartung oder unzu-
lässigen Eingriffen Gefahren für Leib und Leben bzw. materielle Schä-
den entstehen. Anleitung vor Gebrauch aufmerksam lesen.
Anleitung während der Lebensdauer des Produkts aufbewahren.
Anleitung dem Bedien- und Wartungspersonal jederzeit zugänglich
machen.
Anleitung an jeden nachfolgenden Besitzer oder Benutzer des Pro-
dukts weitergeben.
1.2 Mitgeltende Dokumente
Ersatzteilliste
Packliste
1.2.1 Symbole und Darstellungsmittel
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Per-
sonenschäden zu warnen.
Warnhinweise immer lesen und beachten.
Warnsymbol Warnwort Bedeutung
GEFAHR Gefahren für Personen.
Nichtbeachtung führt zu Tod oder
schweren Verletzungen.
WARNUNG Gefahren für Personen.
Nichtbeachtung kann zu Tod oder
schweren Verletzungen führen.
VORSICHT Gefahren für Personen.
Nichtbeachtung kann zu leichten
Verletzungen führen.
– Hinweise zur Vermeidung von Sach-
schäden, zum Verständnis oder zum
Optimieren der Arbeitsabläufe

1 Zu diesem Dokument
05/2013 VG 766.2330.061 DE 7
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informatio-
nen und technische Hinweise besonders herausgestellt.
Symbol Bedeutung
Einschrittige Handlungsaufforderung
1.
2.
Mehrschrittige Handlungsanleitung
Reihenfolge der Schritte beachten.

2 Sicherheit
8 DE VG 766.2330.061 05/2013
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Zum Einbau in alle Schwimmbecken-Ausführungen als Attraktion, zur
Fitness, als Wellen-, oder Luftperlbad, zu Unterwassermassage nach
ärztlichen Rat, zum Schwimmen ohne Wende.
Zur bestimmungsgemäßen Verwendung gehört die Beachtung folgen-
der Informationen:
Diese Anleitung
Die Einhänge-Gegenstrom-Schwimmanlage darf nur innerhalb der
Einsatzgrenzen betrieben werden.
Es ist darauf zu achten, dass die Wassertemperatur 35°C nicht über-
steigt.
Eine andere oder darüber hinausgehende Verwendung ist nicht be-
stimmungsgemäß (z. B. höhere Wassertemperatur).
2.1.1 Mögliche Fehlanwendungen
Unzureichende Befestigung der Anlage
Betrieb im unbefüllten Zustand
Öffnen und Instandhalten der Einhänge-Gegenstrom-
Schwimmanlage durch nicht qualifiziertes Personal.
2.2 Personalqualifikation
Die Einhänge-Gegenstrom-Schwimmanlage ist nicht dafür bestimmt,
von Personen (einschließlich Kinder) mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder
mangelndem Wissen verwendet zu werden. Es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihnen Anweisungen, wie das Gerät zu verwenden ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
Sicherstellen, dass alle Arbeiten nur von geschultem Fachpersonal
mit folgenden Personalqualifikationen durchgeführt werden:
– Für Arbeiten an der Mechanik, z. B. Wechsel der Kugellager o-
der der Gleitringdichtung: qualifizierter Mechaniker
– Für Arbeiten an der elektrischen Anlage: Elektrofachkraft

2 Sicherheit
05/2013 VG 766.2330.061 DE 9
Sicherstellen, dass folgende Voraussetzungen erfüllt sind:
– Das Personal, das die entsprechende Qualifikation noch nicht
aufweisen kann, erhält die erforderliche Schulung, bevor es mit
anlagentypischen Aufgaben betraut wird.
– Die Zuständigkeiten des Personals (z. B. für Arbeiten am Pro-
dukt, an der elektrischen Ausrüstung oder den hydraulischen
Einrichtungen) sind entsprechend seiner Qualifikation und Ar-
beitsplatzbeschreibung festgelegt.
– Das Personal hat diese Anleitung gelesen und die erforderlichen
Arbeitsschritte verstanden.
2.3 Sicherheitsvorschriften
Für die Einhaltung aller relevanten gesetzlichen Vorschriften und Richt-
linien ist der Betreiber der Anlage verantwortlich.
Bei Verwendung der Einhänge-Gegenstrom-Schwimmanlage
folgende Vorschriften beachten:
– Diese Anleitung
– Warn- und Hinweisschilder am Produkt
– Mitgeltende Dokumente
– Die bestehenden nationalen Vorschriften zur Unfallverhütung
– Interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Be-
treibers
2.4 Schutzeinrichtungen
Hineingreifen in bewegliche Teile (z. B. Kupplung) kann schwere Ver-
letzungen verursachen.
Einhänge-Gegenstrom-Schwimmanlage nur mit Haube betreiben.
2.5 Bauliche Veränderungen und Ersatzteile
Umbau oder Veränderungen können die Betriebssicherheit beeinträch-
tigen.
Einhänge-Gegenstrom-Schwimmanlage nur in Absprache mit dem
Hersteller umbauen oder verändern.
Nur Original-Ersatzteile oder Zubehör verwenden, das vom Herstel-
ler autorisiert ist.

2 Sicherheit
10 DE VG 766.2330.061 05/2013
2.6 Schilder
Alle Schilder auf dem Einhänge-Gegenstrom-Schwimmanlage in
lesbarem Zustand halten.
2.7 Restrisiken
2.7.1 Herabfallende Teile

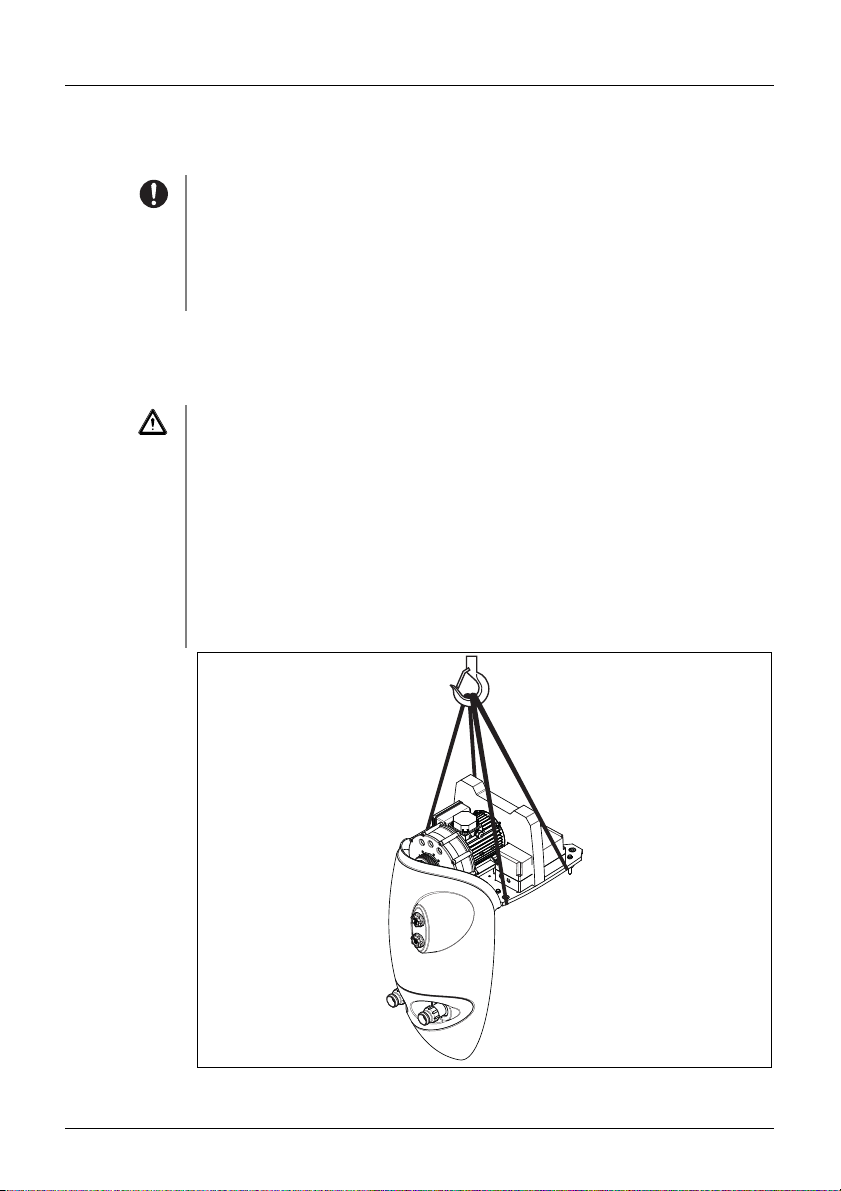

Die Tragösen am Motor sind nur für das Gewicht des Motors ausgelegt.
Beim Anhängen einer kompletten Einhänge-Gegenstrom-
Schwimmanlage können die Tragösen ausbrechen.
Einhänge-Gegenstrom-Schwimmanlage nur an der Grundplatte
anhängen.
Nur geeignete und technisch einwandfreie Hebezeuge und Lastauf-
nahmemittel verwenden.
Nicht unter schwebenden Lasten aufhalten.
2.7.2 Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotie-
renden Teilen.
Alle Arbeiten nur bei Stillstand der Einhänge-Gegenstrom-
Schwimmanlage durchführen.
Vor Arbeiten die Einhänge-Gegenstrom-Schwimmanlage gegen
Wiedereinschalten sichern.
Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
2.7.3 Elektrische Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Um-
gebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der
elektrischen Schutzleiter zum Stromschlag führen (z. B. Oxidation oder
Kabelbruch).
VDE- und EVU-Vorschriften des Energieversorgungsunternehmens
beachten.
Schwimmbecken und deren Schutzbereiche gem. DIN VDE 0100-
702 errichten.
Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen
ergreifen:
– Anlage von der Spannungsversorgung trennen.

2 Sicherheit
05/2013 VG 766.2330.061 DE 11
– Warnschild anbringen: „Nicht einschalten! An der Anlage wird
gearbeitet."
– Spannungsfreiheit prüfen.
Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand
prüfen.
2.7.4 Heiße Oberflächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen.
Dadurch besteht Verbrennungsgefahr.
Motor im Betrieb nicht berühren.
Vor Arbeiten an der Einhänge-Gegenstrom-Schwimmanlage Motor
erst abkühlen lassen.
2.7.5 Ansauggefahr
WARNUNG! Folgende Gefährdungen können sich ergeben:
– Ansaugen, Einsaugen oder Verklemmen des Körpers oder Kör-
perteilen, Bekleidung, Schmuck oder Verknoten von Haaren -
Gefahr des Ertrinkens!
Einbaudistanz zur Beckenwand 45 mm einhalten.
Anlage nie ohne Blende (7) oder Lichtabdeckung (41) betreiben.
Eng anliegende Badekleidung tragen.
Bei längeren Haaren Bademütze verwenden.
Ansaugöffnungen regelmäßig kontrollieren und reinigen.
2.7.6 Verletzungsgefahr an den Einströmdüsen
Einströmdüsen und Massagezubehör arbeiten mit hohen Druck und
hohen Fließgeschwindigkeiten. Diese können zu Verletzungen an den
Augen oder anderen empfindlichen Körperteilen führen.
Direkten Kontakt dieser Köperteile mit dem Wasserstrahl aus den
Einströmdüsen oder dem Massagezubehör vermeiden.
2.8 Störungen
Bei Störungen Anlage sofort stilllegen und ausschalten.
Alle Störungen umgehend beseitigen lassen.
Festsitzende Pumpe
Wird eine festsitzende Pumpe mehrmals hintereinander eingeschaltet,
kann der Motor beschädigt werden. Folgende Punkte beachten:

2 Sicherheit
12 DE VG 766.2330.061 05/2013
Einhänge-Gegenstrom-Schwimmanlage nicht mehrmals hinterei-
nander einschalten.
Motorwelle durchdrehen.
Pumpe reinigen.
2.9 Vermeidung von Sachschäden
2.9.1 Undichtigkeit und Rohrleitungsbruch
Schwingungen und Wärmeausdehnung können Rohrleitungsbrüche
verursachen.
Einhänge-Gegenstrom-Schwimmanlage so installieren, dass Körper-
und Luftschallübertragung reduziert werden. Beiliegende Schwingme-
tallpuffer verwenden. Dabei die einschlägigen Vorschriften beachten.
Übermäßige Belastungen der Gehäuseteile können Beschädigungen
hervorrufen.
Haube ist nicht begehbar. Nicht als Startblock benutzen.
2.9.2 Trockenlauf
Durch Trockenlauf können Gleitringdichtungen und Kunsstoffteile in-
nerhalb weniger Sekunden zerstört werden.
Pumpe nicht trocken laufen lassen. Das gilt auch für die Drehrich-
tungskontrolle.
Pumpe und Saugleitung vor dem Anfahren entlüften.
2.9.3 Überhitzen
Folgende Faktoren können zu einer Überhitzung der Pumpe führen:
Falsch eingestellter Motorschutzschalter
Verstopfte Lüftungsschlitze durch Laub, Äste usw.
Fehlende Trennleitwand
Motorschutzschalter einstellen.
Anlage nur mit angebrachter Trennleitwand (55) betreiben. Siehe
dazu Seite 34 Abb. 12.
2.9.4 Blockieren der Pumpe
Schmutzteilchen in der Saugleitung können die Pumpe verstopfen und
blockieren.
Ansaugöffnungen wenn nötig von Fremdkörpern befreien (Äste,
Laub, Bekleidung usw).
Pumpe vor Inbetriebnahme und längerer Stillstands- oder Lagerzeit
auf Leichtgängigkeit prüfen.

2 Sicherheit
05/2013 VG 766.2330.061 DE 13
2.9.5 Leckageabfluss
Unzureichender Leckageabfluss kann den Motor beschädigen.
Leckageabfluss zwischen Pumpengehäuse und Motor nicht ver-
stopfen oder abdichten.
2.9.6 Frostgefahr
Pumpe und frostgefährdete Leitungen rechtzeitig entleeren.
Zur Überwinterung Anlage aus dem Becken nehmen, entleeren und
an einem trockenen Ort aufbewahren.

3 Beschreibung
14 DE VG 766.2330.061 05/2013
3 Beschreibung
Komponenten
1
3
2
7
4154/1
1 Haube 7 Blende
2 Licht EIN-AUS 41 Lichtabdeckung
3 Anlage EIN-AUS 54/1 Kugeldüse
Funktion
Die Einhänge-Gegenstrom-Schwimmanlage saugt das Wasser aus
dem Schwimmbecken über eine Saugleitung an und pumpt es über
eine Druckleitung durch die Kugeldüse(n) zurück in das Schwimm-
Becken.

4 Transport und Zwischenlagerung
05/2013 VG 766.2330.061 DE 15
4 Transport und Zwischenlagerung
Korrosion durch Lagerung in feuchter Luft bei wechselnden Temperatu-
ren!
Kondenswasser kann Wicklungen und Metallteile angreifen.
Einhänge-Gegenstrom-Schwimmanlage in trockener Umgebung bei
möglichst konstanter Temperatur zwischenlagern.
4.1 Einhänge-Gegenstrom-Schwimmanlage anheben
WARNUNG! Tod oder Quetschen von Gliedmaßen durch herabfallen-
des Transportgut!
Die Tragösen am Motor sind nur für das Gewicht des Motors alleine
ausgelegt.
Nur geeignete und technisch einwandfreie Hebezeuge und Lastauf-
nahmemittel mit ausreichender Tragkraft verwenden.
Einhänge-Gegenstrom-Schwimmanlage nur an der Grundplatte
anhängen.
Nicht unter schwebenden Lasten aufhalten.

5 Installation
16 DE VG 766.2330.061 05/2013
5 Installation
5.1 Einbauort
5.1.1 Aufstellungsort
Aufstellungsort wählen und nach Seite 30 Abb.6 vorbereiten. Wenn
die Anlage für ein Aufstellbecken verwendet wird, muss der Sicher-
heitsteleskopstützfuß verwendet werden. Siehe Seite 32 Abb.9.
5.1.2 Vollständigkeit
Anlage anhand der Packliste auf Vollständigkeit überprüfen.
5.1.3 Befestigung am Boden
Anlage auf Beckenrand aufsetzen und Befestigungslöcher
markieren.
5.1.4 Befestigungslöcher bohren
Anlage abheben und an markierten Stellen Ø 10 mm bohren.
5.1.5 Messingspreitzdübel einbringen
Messingspreitzdübel (25) einsetzen und Schwingmetallpuffer (26)
aufschrauben – siehe Seite 31 Abb. 7 & 8. Es ist darauf zu achten,
dass die Dübel mit den Puffern fest im Untergrund verankert sind,
damit die Anlage später einen festen Sitz hat.
5.1.6 Anlage befestigen
Anlage auf die Schwingmetallpuffer aufsetzen und durch Sechs-
kantschrauben (32) mit Zahnscheiben (31) und Beilagscheibe (30)
befestigen – siehe Seite 31 Abb. 7 & 8.
5.1.7 Distanzausgleich
Durch den Distanzausgleich wird der Abstand zwischen Gehäuse
und Beckenrand ausgeglichen. Dies gibt der Anlage eine zusätz-
liche Stabilität.
5.1.8 Netzanschluss
Vor dem Anschluss der Netzleitung, muss Punkt 5.3 - Elektrischer
Anschluss und Punkt 5.4 - „Bauseitiger Anschluss“ berücksichtigt
werden.

5 Installation
05/2013 VG 766.2330.061 DE 17
5.2 Aufbauvorschlag
Bereich 2 Bereich 1
Bereich 2 (1,5m) Bereich 1 (2m)
Leerrohr für Netzanschlußkabel
Erdungsband
Distanzausgleich
Bereich 0
Bereich 0
Bereich 1
2,5m
siehe Punkt 5.4
(nach EN 13451)
≤45 mm
5.3 Elektrischer Anschluss
WARNUNG! Stromschlaggefahr durch unsachgemäßen Anschluss!
VDE- und EVU-Vorschriften des Energieversorgungsunternehmens
beachten.
Einhänge-Gegenstrom-Schwimmanlagen für Schwimmbecken und
deren Schutzbereiche gem. DIN VDE 0100-702 installieren.
Trennvorrichtung zur Unterbrechung der Spannungsversorgung
(Kontaktöffnungsweite entsprechend den Bedingungen der Über-
spannungskategorie III) installieren.
WARNUNG! Stromschlaggefahr durch Spannung am Gehäuse!
Motorschutzschalter korrekt einstellen. Dabei Werte auf dem Ty-
penschild beachten.
Stromkreis mit einer Fehlerstromschutzeinrichtung (Nennfehler-
strom IN30 mA) schützen.
Nur geeignete Leitungstypen entsprechend der regionalen Vor-
schriften verwenden.
Mindestquerschnitt der Leitungen der Motorleistung und der Lei-
tungslänge anpassen.
Wenn sich gefährliche Situationen ergeben können, Not-Aus-
Schalter gem. DIN EN 809 vorsehen.

5 Installation
18 DE VG 766.2330.061 05/2013
5.4 Bauseitiger Anschluss
Diese Teile sind nicht im Lieferumfang inbegriffen und müssen vor der
Installation der Anlage bauseitig bereitgestellt werden.
Fehlerstromschutzeinrichtung, IN30 mA.
Sicherung 16 A träge bei 230 V und 400 V.
Allpolig schaltender Schalter mit 0– und 1- Kennzeichnung.

6 Inbetriebnahme
05/2013 VG 766.2330.061 DE 19
6 Inbetriebnahme
Beschädigung der Einhänge-Gegenstrom-Schwimmanlage durch Tro-
ckenlauf!
Sicherstellen, dass die Pumpe immer mit Wasser gefüllt ist. Dies gilt
auch für die Drehrichtungskontrolle.
6.1 Einhänge-Gegenstrom-Schwimmanlage mit
Wasser füllen
1. Haube abnehmen.
Haube ist nur aufgesteckt. Kein Werkzeug nötig.
Keine Gewalt anwenden.
2. Mit Hilfe der mitgelieferten Handpumpe - an Grundplatte angebracht
- die Anlage wie folgt entlüften. Siehe auch Seite 34 Abb. 11:
– Schlauch der Handpumpe auf den Entlüftungshahn der Pumpe
aufstecken.
– Entlüftungshahn gegen den Uhrzeigersinn öffnen.
– Handpumpe mehrmals betätigen bis Wasser austritt.
– Entlüftungshahn im Uhrzeigersinn schließen und den Schlauch
der Handpumpe vom Entlüftungshahn abziehen.
– Handpumpe wieder in die dafür vorgesehene Befestigung
stecken.
Luftregulierung schließen, da hier unter Umständen Luft angesaugt
werden kann.
3. Haube aufsetzen.
Darauf achten dass der Positionsschalter korrekt einrastet. Siehe
auch Seite 29 Abb. 5.
6.2 Pumpe auf Leichtgängigkeit prüfen
Nach längerer Stillstandszeit muss die Pumpe der Einhänge-
Gegenstrom-Schwimmanlage im ausgeschalteten und spannungsfreien
Zustand auf Leichtgängigkeit geprüft werden.

6 Inbetriebnahme
20 DE VG 766.2330.061 05/2013
Schraubendreher in den Schlitz am Motorwellenende (Lüfterseite)
stecken und durchdrehen.
– oder –
Wenn kein Schlitz am Motorwellenende vorhanden: Lüfterhaube
entfernen und Lüfterrad manuell in Motordrehrichtung drehen.
6.3 Einhänge-Gegenstrom-Schwimmanlage
einschalten
Voraussetzungen:
Anlage mit Wasser befüllt
Haube aufgesetzt
Beschädigung der Pumpe durch Trockenlauf!
Pumpe und Saugleitung entlüften.
4. Einhänge-Gegenstrom-Schwimmanlage einschalten.
Wenn die Pumpe der Einhänge-Gegenstrom-Schwimmanlage einen
Drehstrommotor hat und dieser sich in der falschen Richtung dreht, ist
die Einhänge-Gegenstrom-Schwimmanlage lauter und fördert weniger.
5. Bei Drehstrommotor: Darauf achten, dass sich der Motor in Rich-
tung des aufgeklebten Pfeils dreht. Bei falscher Drehrichtung eine
Elektrofachkraft benachrichtigen. Kontrolle anhand des Drehrich-
tungspfeiles auf der Lüfterhaube. Durch kurze Betätigung des
Schützes ist dies auch ohne aufgesetzte Haube möglich.
6. Dichtigkeit der <Gleitringdichtung prüfen.
