Spectroline uVision Series User manual

1
7/20 AM18026ML-6
PRINTED IN U.S.A
uVision™ Series
UV-A/White Light LED NDT Inspection Lamp
Part Nos. UV-365ZSBLC and UV-365ZHC
UV-365ZSBLC
ENG - 1 FR - 7 ES - 13 DE - 19
UV-365ZHC

2
WARNING
UV emitted from this product.Avoid eye and skin exposure to unshielded products.
FOR PROFESSIONAL EXAMINATION USE ONLY
OPERATION
• The lamp has a three-position rocker power switch (II – UV; O – off; I – white light) on
the handle.
• The uVision™ has a White Light Intensity Adjustment Controls located on the back
plate of the lamp. The Battery Indicator is also located on the back plate of the lamp.
The Battery Indicator light will be Orange when the battery is charged and the lamp is
operating within RRES compliance. When the battery is nearly depleted, the light will
flash between Red and Orange.
• The uVision™ is designed to automatically shut off if the unit operates outside of RRES
compliance standards (UV-365ZSBLC). To turn the unit back ON from a shut off event,
turn the lamp OFF and then ON using the three-position rocker switch.
• WARNING: Be sure to use genuine uVision™ replacement parts. Using another
manufacturer’s replacement parts could affect product performance and will void the
warranty.
Rocker Switch
Battery
Indicator
White Light
Intensity
Adjustment
IMPORTANT SAFETY INSTRUCTIONS (Read all instructions)
• Do not operate the uVision™ Series UV-A/White Light LED NDT Inspection Lamp
(UV-365ZSBLC/UV-365ZHC) if the lamp has been damaged.
• Do not look directly into the light. ALWAYS wear the UV-absorbing protective glasses
provided when operating the lamp. Use in low-light conditions to achieve the best inspection
results. The darker the room, the greater the fluorescent contrast.
• The uVision™ is not approved for use in hazardous atmospheres. Do not attempt to use it in
areas requiring explosion-proof lighting.
• Never use this equipment in any manner not specified in these instructions because your
protection may be impaired.
• NEVER aim the lamp in the direction of another human being. It is meant for professional
fluorescent inspections ONLY!
• DO NOT attempt to modify the lens assembly or light output. Doing so may alter the
performance and intensity of the uVision™.

3

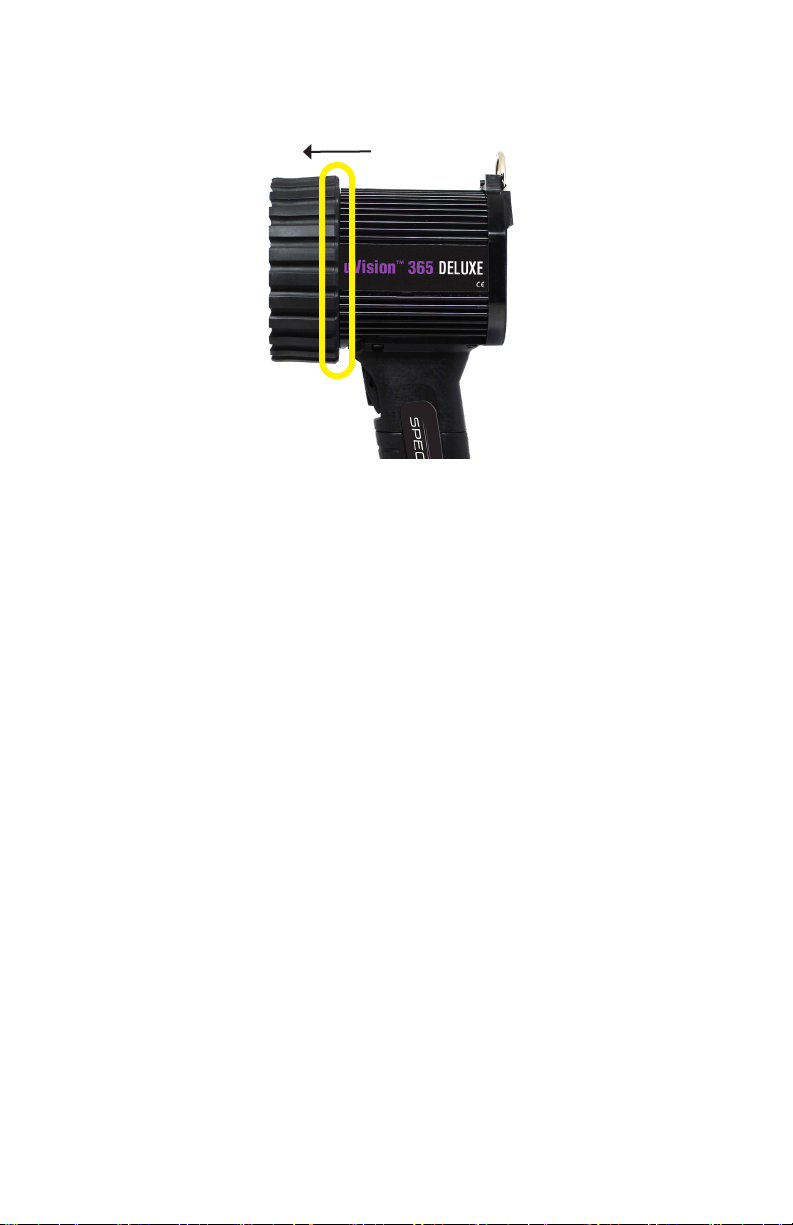

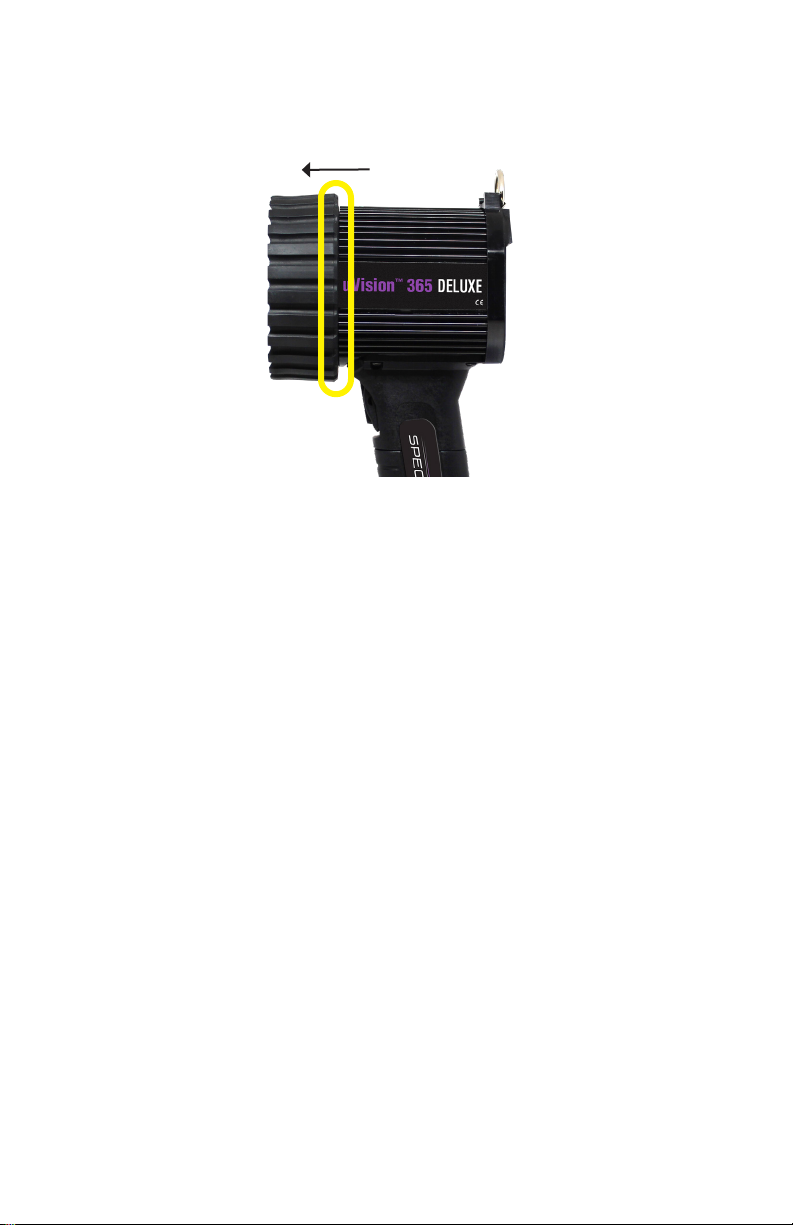

DISASSEMBLING THE FILTER PROTECTOR FOR MAINTENACE
The outer rubber cover/filter holder may be removed periodically to clean the Borofloat®
glass filter. To disassemble the Borofloat®Filter Protector (FP-600), first remove the front
rubber cover/filter holder. Peel the rubber cover/filter holder toward the front portion of the
lamp.
The Borofloat®glass filter will remain inside the protector. To remove the Borofloat®glass
filter, peel around the edge of the rubber cover/filter holder and push the glass filter out.
To replace or reinsert the Borofloat®glass filter into the rubber cover/filter holder, slide the
Borofloat®glass filter into the channel of the rubber cover/filter holder. Manipulate the rubber
cover around the filter. Ensure the glass filter is evenly seated.
REPLACING THE UV LENSES
The UV-A lenses (UL-110) covering the three UV-A LEDs must be replaced over time. They
will solarize (become cloudy and yellow) from repeated use. A set of detailed instructions
come with the replacement UV-A lenses (UL-110). See Replacement Parts section and
contact Customer Service for more details.
ENVIRONMENTAL SPECIFICATIONS
The uVision™ series lamps are designed to be safe under the following conditions:
• For Indoor/Outdoor Use (dustproof and protected against low pressure jets of water);
• Temperature 41°F to 122°F (5°C to 50°C);
• Mains supply voltage fluctuations not to exceed ±10% of the nominal voltage.
LIMITED WARRANTY
The warranty policy for the uVision™ lamp is provided on the Certificate of Limited Warranty
enclosed separately with each unit. NOTE: For assistance of any kind, please contact the
Customer Service Department at Spectro-UV. Provide the model, the serial number of the
unit, and the date of purchase. The unit’s serialization information is located (1) on the
packaging the unit is shipped in, (2) engraved on the unit’s handle, and (3) labeled on the
reverse side of the unit’s back plate.

4
CHARGING AND USAGE OF THE LI-ION BATTERY
• Check if the voltage characteristics of the battery charger match the voltage of the AC
outlet.
• The lamp will operate for approximately 8+ hours before turning OFF.The UV-365ZSBLC
is designed to automatically shut off if the unit operates outside of compliance standards.
To turn the unit back ON from a shut off event, turn the lamp OFF and then ON using the
three-position rocker switch. The Battery Indicator light will be Orange when the battery
is charged and the lamp is operating within RRES compliance. When the battery is
nearly depleted, the light will flash between Red and Orange.
• Only charge indoors on a dry surface.See warning label on charger for more information.

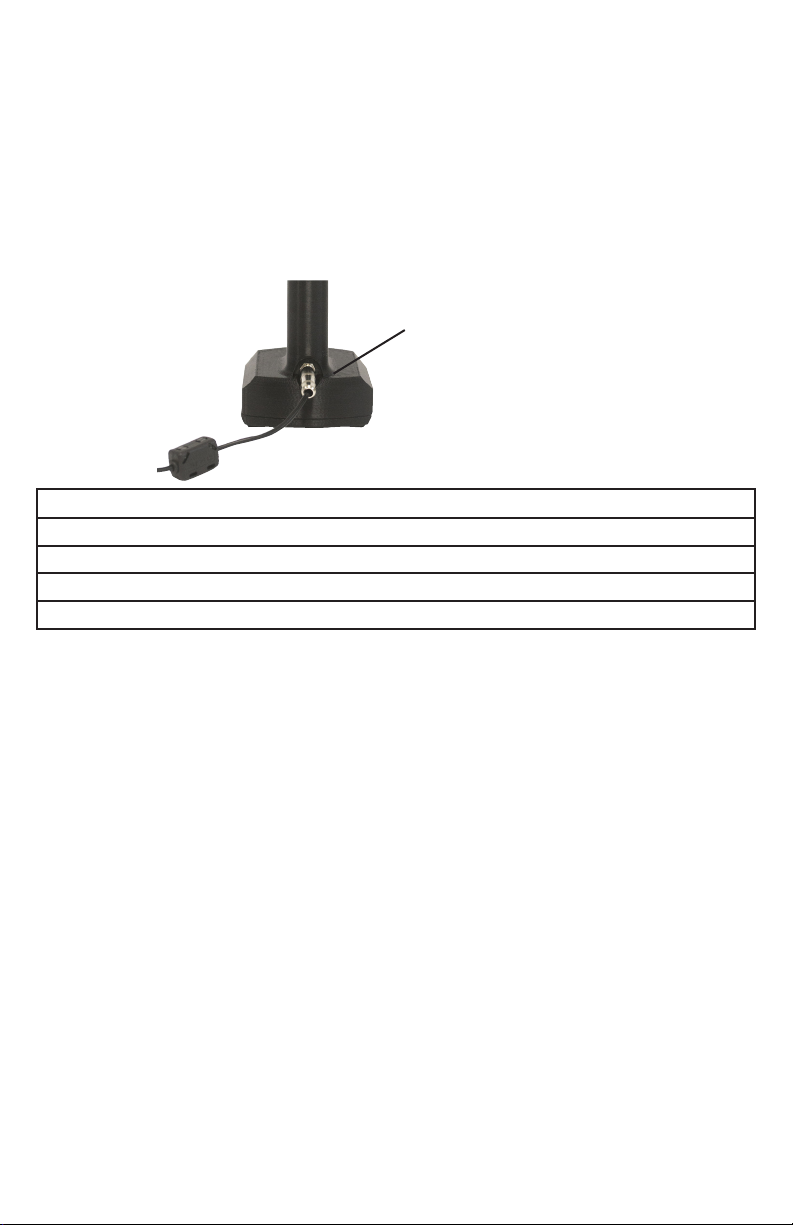

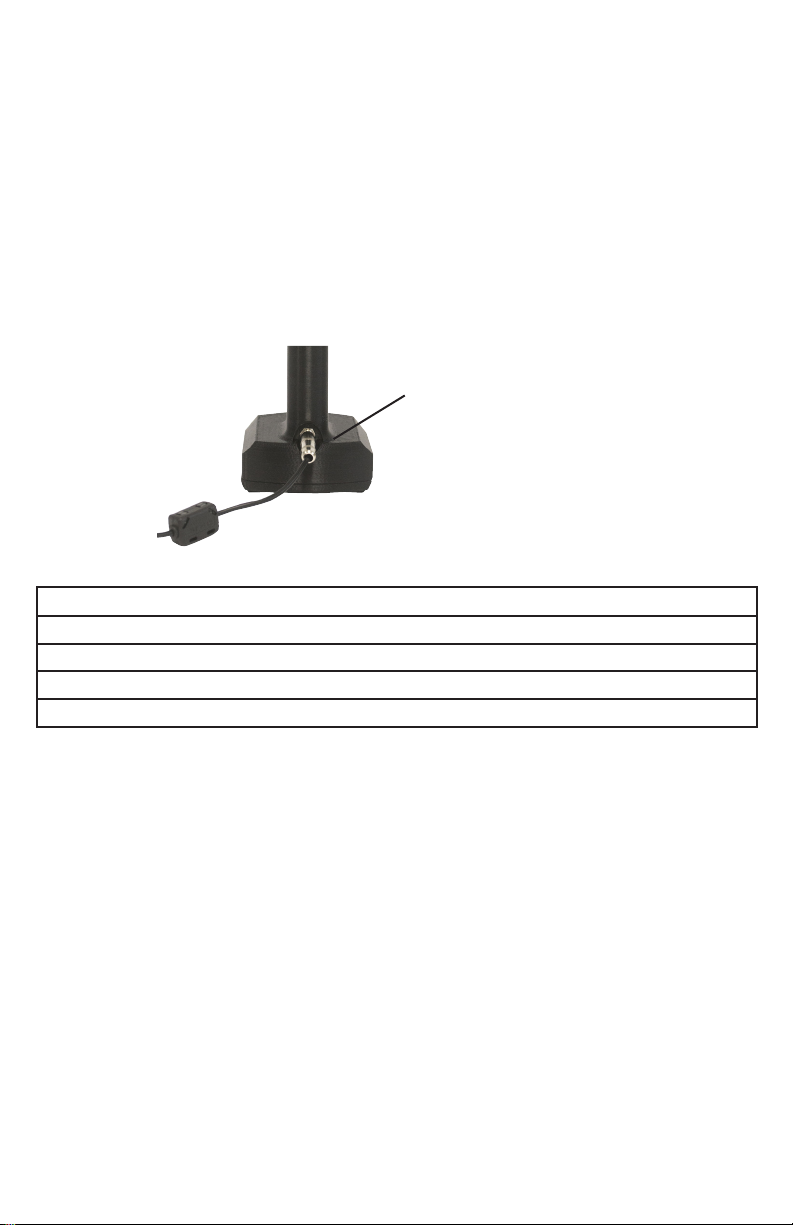

To Charge the Lamp,
Connect the Battery
Charger to the Unit
CARE AND USE OF LITHIUM-ION (Li-ion) BATTERIES
• Li-ion battery packs last longer when charged and stored in a temperature range
between 50°F to 86°F (10°C to 30°C) away from heat, sunlight and humidity.
• Always charge batteries to full capacity before long-term storage (approximately 30 days)
to prevent aging. After storage they must be charged, which may require conditioning
(two or three charge/discharge cycles) to reach full capacity.
• Do not subject these batteries to repeated deep discharges that run the batteries down
completely on a regular basis as this will greatly shorten battery life.
• Li-ion batteries generally have no voltage sag until the last 10% of charge.
• Li-ion batteries have no toxic lead or mercury, and a life expectancy of 500 charge/
discharge cycles or more, provided the battery is not overcharged or heavily discharged.
Recycle according to local disposal laws.
BATTERY LED INDICATOR STATUS
Orange, Power on, battery good
Blink Orange and Red = Low Battery; time left approx. 10 – 15 mins
Red = Dead Battery, Approx. 5 minutes or less remaining
Shut Down

5
MEASURING LAMP INTENSITY
To ensure that your uVision™ series lamp is operating at the required UV intensity, it should
be checked periodically. Spectro-UV offers a variety of sensors and meters.The AccuPRO™
XP-2000 combines the functionality of a UV and visible light radiometer/photometer, and is
specially designed to measure UV irradiance with wavelengths of 320–400nm (with peak
at 365nm) and visible light from 460–675nm (with peak at 555nm). Other suitable meters
include the AccuMAX™ XRP-3000 radiometer/photometer kit, using dual-wavelength
UV-A and VIS sensor detectors to accurately measure the irradiance of a light source. The
AccuMAX™ XR-1000 digital readout unit with the XS-365 UV sensor or the DM-365XA digital
readout unit can also be used for UV-A measurement. For product information and technical
assistance, call us at 1-866-230-7305. Consult Safety Data Sheet (SDS) on our website at
www.Spectro-UV.com.
KEY FEATURES OF UV-365Z SERIES
• Long-lasting UV-A lenses.
• Cool running, fanless design.
• Lightweight and rugged construction.
• White Light, LED Inspection Light.
• IP65 Rated: The uVision™ Series lamps are protected from total dust ingress and from
low pressure jets of water (from all directions). For more details, consult EN 60529
(British BS EN 60529:1992, European IEC 60509:1989).
• UV-365ZSBLC: Nominal steady state intensity of 4,500 µW/cm2(+/- 250 µW/cm2) at
15 inches (38cm).
• Large 6-inch diameter coverage area at 15 inches (38cm) with a minimum UV-A
intensity of 1,200 µW/cm2.
• Less than 1.0 foot-candle (11 lux) emission.
• Certificate of Conformance (ASTM E3022-18) included.
• Validation Report (Rolls Royce RRES 90061) included.
• UV-365ZHC: Nominal steady state intensity of 8,000 µW/cm2(+/- 250 µW/cm2) at 15
inches (38cm).
• Large 7.5-inch diameter coverage area at 15 inches (38cm) with a minimum UV-A
intensity of 1,200 µW/cm2.
• Less than 1.0 foot-candle (11 lux) emission.
• Certificate of Conformance (ASTM E3022-18) included.
TECHNICAL SPECIFICATIONS
uVision™ Series UV-A (365nm) and white light
Height 9.5 inches
Length 4.625 inches
Width 3.75 inches
Weight 2.65 lb. (1,202 g)
Light Source 3 UV-A LEDs, 1 white light LED
ELECTRICAL SPECIFICATIONS
Battery Charger:
AC Input: 100-240V/50-60Hz, 0.4A
DC Output: 16.8V/1.8A
Technical Details

6

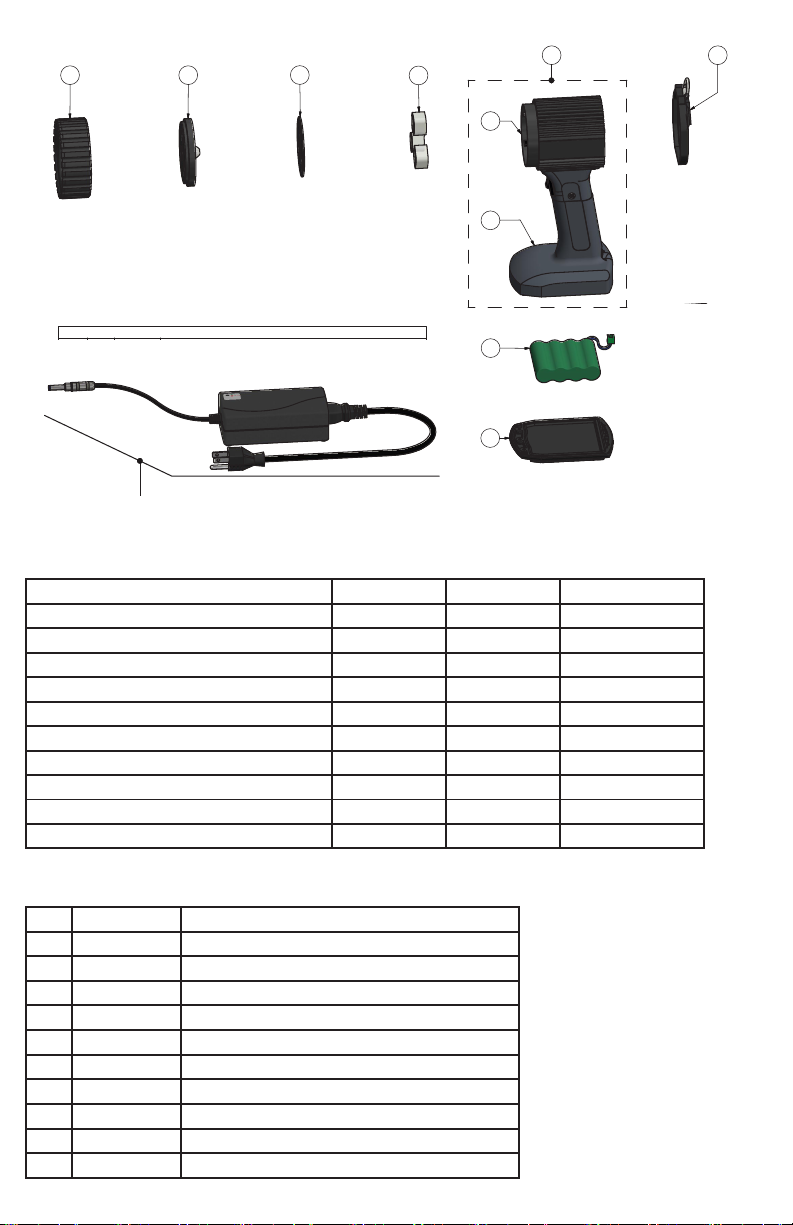

Ref. Part Number Description
BP FP-600 FILTER PROTECTOR ASSEMBLY
1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 128385 FRONT COVER GASKET
3 UL-110 UV LED LENSES
4 130546 MAIN BODY HOUSING
HA 130336 LAMP HOUSING ASSEMBLY
5 130393 LOWER HANDLE
RC 130397 REAR, RUBBER COVER
6 130395 BATTERY PACK
7 130394 BATTERY COVER
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17114
C
PHILIPC 7/27/2017
UVISION-365ZSBLC,
UVISION-365ZHC,
ASSEMBLY,
MANUAL
C:\Engineering\Projects\U-VISION\UV-365ZSBLC & ZHC\A-17114, UV-365ZSBLC & ZHC,
MANUAL.idw
UV-365ZSBLC & UV-365ZHC
BP 123
4
5
6
7
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 1 129427 UV LED LENSES
HA 1 130546 COMPONENT, ASSY., MAIN BODY, UV-365ZSBLC & UV-365ZHC
4 1 130336 LAMP HOUSING ASSEMBLY
51130393 LOWER HANDLE
RC 1 130397 REAR, RUBBER COVER
6 1 130395 BATTERY PACK
7 1 130394 BATTERY COVER
8
9
10
11
12
CHARGERS
ITEM QTY PART NO. DESCRIPTION
81130448 CHARGER, 120V, US
91130456 CHARGER, 230V, EU
10 1 130457 CHARGER, 240V, AU
11 1 130458 CHARGER, 230V, UK
12 1 130540 CHARGER, 230V, BR
HA RC
NA NA
1
1
2
2
3
3
4
4
A A
B B
C C
D D
WESTBURY, NEW YORK 11590
956 BRUSH HOLLOW ROAD
CORPORATION
SPECTRONICS
REV
DRAWING NUMBER
SIZE
DATE
DATE
DATE
APPROVED
CHECKED
DRAWN
TITLE
NEXT ASSY.
NO. REQ'D
SCALE
30'
.005
ANG.DEC.
UNLESS OTHERWISE SPECIFIED
DIMENSIONAL TOLERANCES
FRAC.
1/64
+
- -
+- +
FILE NAME & PATH
PROPERTY OF SPECTRONICS CORP; DO NOT DUPLICATE
MATERIAL FINISH SPECTRONICS PART NO.
NC
A-17114
C
PHILIPC 7/27/2017
UVISION-365ZSBLC,
UVISION-365ZHC,
ASSEMBLY,
MANUAL
C:\Engineering\Projects\U-VISION\UV-365ZSBLC & ZHC\A-17114, UV-365ZSBLC & ZHC,
MANUAL.idw
UV-365ZSBLC & UV-365ZHC
BP 123
4
5
6
7
LIGHT ASSEMBLY
ITEM QTY PART NO. DESCRIPTION
BP 1 FP-600 FILTER PROTECTOR ASSEMBLY
1 1 128196 FRONT COVER PLATE FILTER ASSEMBLY
2 1 128385 FRONT COVER GASKET
3 1 129427 UV LED LENSES
HA 1 130546 COMPONENT, ASSY., MAIN BODY, UV-365ZSBLC & UV-365ZHC
4 1 130336 LAMP HOUSING ASSEMBLY
51130393 LOWER HANDLE
RC 1 130397 REAR, RUBBER COVER
6 1 130395 BATTERY PACK
7 1 130394 BATTERY COVER
8
9
10
11
12
CHARGERS
ITEM QTY PART NO. DESCRIPTION
81130448 CHARGER, 120V, US
91130456 CHARGER, 230V, EU
10 1 130457 CHARGER, 240V, AU
11 1 130458 CHARGER, 230V, UK
12 1 130540 CHARGER, 230V, BR
HA RC
NA NA
BATTERY CHARGER INFORMATION
REPLACEMENT PARTS
LAMP COUNTRY VOLTAGE CHARGER
UV-365ZSBLC US 120 130448
UV-365ZSBLC/F EU 230 130456
UV-365ZSBLC/FA AU 240 130457
UV-365ZSBLC/FB UK 230 130458
UV-365ZSBLC/FBR BR 220-240 130540
UV-365ZHC US 120 130448
UV-365ZHC/F EU 230 130456
UV-365ZHC/FA AU 240 130457
UV-365ZHC/FB UK 230 130458
UV-365ZHC/FBR BR 220-240 130540

7
7/20 AM18026ML-6
IMPRIMÉ AUX ÉTATS-UNIS
Série uVision™
Lampe d’inspection NDT
à LED UV-A / lumière blanche
N° de réf. UV-365ZSBLC et UV-365ZHC
ENG - 1 FR - 7 ES - 13 DE - 19
UV-365ZSBLC
UV-365ZHC

8
UV DANGER
Cette lampe émet des rayons ultraviolets (UV). Évitez toute exposition à ses rayons.
EXCLUSIVEMENT DESTINÉ À UNE UTILISATION PAR DES PROFESSIONNELS
FONCTIONNEMENT
• La lampe dispose d’un interrupteur à bascule à trois positions (II – UV; O - arrêt; I – lumière
blanche) sur la poignée.
• Les uVision™ sont dotées d’une commande de réglage de l’intensité de la lumière blanche
sur la plaque arrière. Le témoin du niveau de batterie se trouve également sur la plaque arrière
de la lampe. La lumière du témoin est orange lorsque la batterie est chargée et que la lampe
fonctionne de manière conforme à la norme RRES. Lorsque la batterie est presque épuisée, la
lumière clignote en alternance orange et rouge.
• Les uVision™ sont conçues pour éteindre automatiquement les appareils ne fonctionnant pas en
conformité avec la norme RRES (UV-365ZSBLC). Pour rallumer le groupe suite à une extinction,
éteindre et rallumer la lampe à l’aide de l’interrupteur à bascule.
• AVERTISSEMENT:Veillez à utiliser des pièces de rechange uVision™. L’utilisation de pièces
de rechange d’un autre fabricant peut affecter les performances des produits et annule la
garantie.
Interrupteur à
bascule
Témoin du
niveau de
batterie
Réglage de
l’intensité de la
lumière blanche
CONSIGNES DE SÉCURITÉ IMPORTANTES (Lire toutes les instructions)
• N’utilisez pas la Série uVision™ Lampe d’inspection NDT à LED UV-A/lumière blanche
(UV-365ZSBLC/UV-365ZHC) si elle a été physiquement endommagée.
• Ne regardez pas directement le faisceau lumineux. Portez TOUJOURS les lunettes absorbant
les UV fournies lors de l’utilisation de la lampe-torche. À utiliser dans des conditions de faible
éclairage pour optimiser les résultats d’inspection. Plus l’environnement est sombre, plus le
contraste par fluorescence est élevé.
• La uVision™ n’est pas homologuée pour une utilisation dans des atmosphères dangereuses. Ne
tentez pas de l’utiliser dans des zones nécessitant un éclairage a ntidéflagrant.
• Respectez toujours les consignes d’utilisation; tout usage non conforme peut compromettre votre sécurité.
• N’orientez JAMAIS la lampe-torche en direction d’une autre personne. Cet appareil est destiné
aux inspections par fluorescence professionnelles UNIQUEMENT!
• Ne modifiez EN AUCUN CAS le module de la lentille ou la sortie lumineuse. Toute modification
peut altérer les performances et l’intensité de la uVision™ et la rendre non conforme.

9
DÉMONTAGE DU FILTRE PROTECTEUR POUR LA MAINTENANCE
Le couvercle en caoutchouc externe/porte-filtre peut être enlevé périodiquement pour nettoyer le filtre
en verre Borofloat®. Pour procéder au démontage du protecteur de filtre Borofloat®(FP-600), retirez
d’abord le couvercle en caoutchouc/porte-filtre. Soulevez le couvercle en caoutchouc/porte-filtre vers la
partie avant de la lampe.
Le filtre en verre Borofloat®reste à l’intérieur du protecteur. Pour retirer le filtre en verre Borofloat®,
relevez le bord du couvercle en caoutchouc/porte-filtre et retirez le filtre en verre. Pour remplacer ou
réinsérer le filtre en verre Borofloat®dans le couvercle en caoutchouc/porte-filtre, faites glisser le filtre
en verre Borofloat®dans la rainure du couvercle en caoutchouc/porte-filtre. Appuyez le couvercle en
caoutchouc autour du filtre. Assurez-vous que le filtre repose uniformément.
REMPLACEMENT DES LENTILLES UV
Les lentilles UV-A (UL-110) couvrant les trois LED UV-A doivent être remplacées après un certain
temps. Elles subissent une solarisation (se troublent et jaunissent) suite à des utilisations répétées. Des
instructions détaillées sont jointes avec les lentilles de rechange UV-A (UL-110). Consultez la section
relative aux pièces de rechange et contactez le service clientèle pour plus de détails.
CONDITIONS ENVIRONNEMENTALES
Les lampes de la série uVision™ sont conçues pour être sûres dans les conditions suivantes:
• Usage intérieur/extérieur (totalement protégées de la pénétration de poussières et de jets d’eau
à basse pression);
•Température 5 –50°C (41 – 122°F);
• Les variations de la tension d’alimentation secteur ne doivent pas dépasser ±10% de la tension
nominale.
GARANTIE LIMITÉE
La politique de garantie pour la lampe uVision™ est fournie sur le certificat de garantie limitée
accompagnant séparément chaque unité. REMARQUE: Pour toute aide, veuillez contacter le service
clientèle de Spectro-UV. Indiquez le modèle, le numéro de série de l’appareil et la date d’achat. Les
informations de sérialisation de l’unité se trouvent (1) sur l’emballage dans lequel l’appareil est expédié,
(2) gravées sur la poignée de l’appareil et (3) marquées au verso de la plaque arrière de l’appareil.

10
CHARGEMENT ET UTILISATION DE LA BATTERIE LI-ION
• Vérifiez que les spécifications de tension du chargeur de batterie correspondent à la tension de
la sortie CA.
• La lampe fonctionne environ 8+heures avant de s’éteindre. Les UV-365ZSBLC sont conçues
pour éteindre automatiquement les groupes ne fonctionnant pas en conformité avec les
normes. Pour rallumer le groupe suite à une extinction, éteindre et rallumer la lampe à l’aide de
l’interrupteur à bascule. La lumière du témoin est orange lorsque la batterie est chargée et que
la lampe fonctionne de manière conforme à la norme RRES. Lorsque la batterie est presque
épuisée, la lumière clignote en alternance orange et rouge.
• Rechargez uniquement à l’intérieur sur une surface sèche. Pour plus d’informations, consultez
l’étiquette de mise en garde sur le chargeur.
Charger la lampe,
Connecter la batterie
Chargeur à l’unité
ÉTAT DE L’INDICATEUR LED DE BATTERIE
Orange: la batterie est bonne; la batterie clignote
Orange et rouge: la batterie est faible; Temps restant = 10-15 minutes
Rouge: la batterie est morte; environ 5 minutes ou moins
Arrêter
PRÉCAUTION ET UTILISATION DES BATTERIES À LITHIUM-ION (Li-ion)
• Les batteries Li-ion ont une meilleure longévité lorsqu’elles sont chargées et stockées dans une
plage de température comprise entre 10– 30 °C (50–86 °F), et protégées de la chaleur, de la
lumière du soleil et de l’humidité.
• Chargez toujours les batteries à bloc avant de les stocker pour une longue période (env.30jours)
pour prévenir le vieillissement.Elles doivent être rechargées après stockage, ce qui peut nécessiter
de procéder à un conditionnement (deux ou trois cycles de charge/décharge) pour atteindre la
capacité totale.
• Ne soumettez pas ces batteries à des décharges complètes à répétition qui épuisent complètement
les batteries, car cela réduit considérablement leur durée de vie.
• En général, la tension des batteries Li-ion ne flanche jamais avant d’atteindre 10% de charge.
• Les Li-ion ne contiennent pas de plomb ou de mercure toxique et leur durée de vie atteint 500
cycles de charge/décharge ou plus, à condition que la batterie ne soit pas surchargée ou fortement
déchargée. Recyclez conformément à la réglementation locale en vigueur sur l’élimination des
déchets.
