SPORTSTECH CX620 User manual

Benutzerhandbuch
Deutsch

Inhaltsverzeichnis
Wichtige Sicherheitshinweise.......................................... 1
Explosionszeichnung........................................................ 2
Teileliste.............................................................................. 4
Montage/Aufbau............................................................... 6
Trainingstipps................................................................... 12

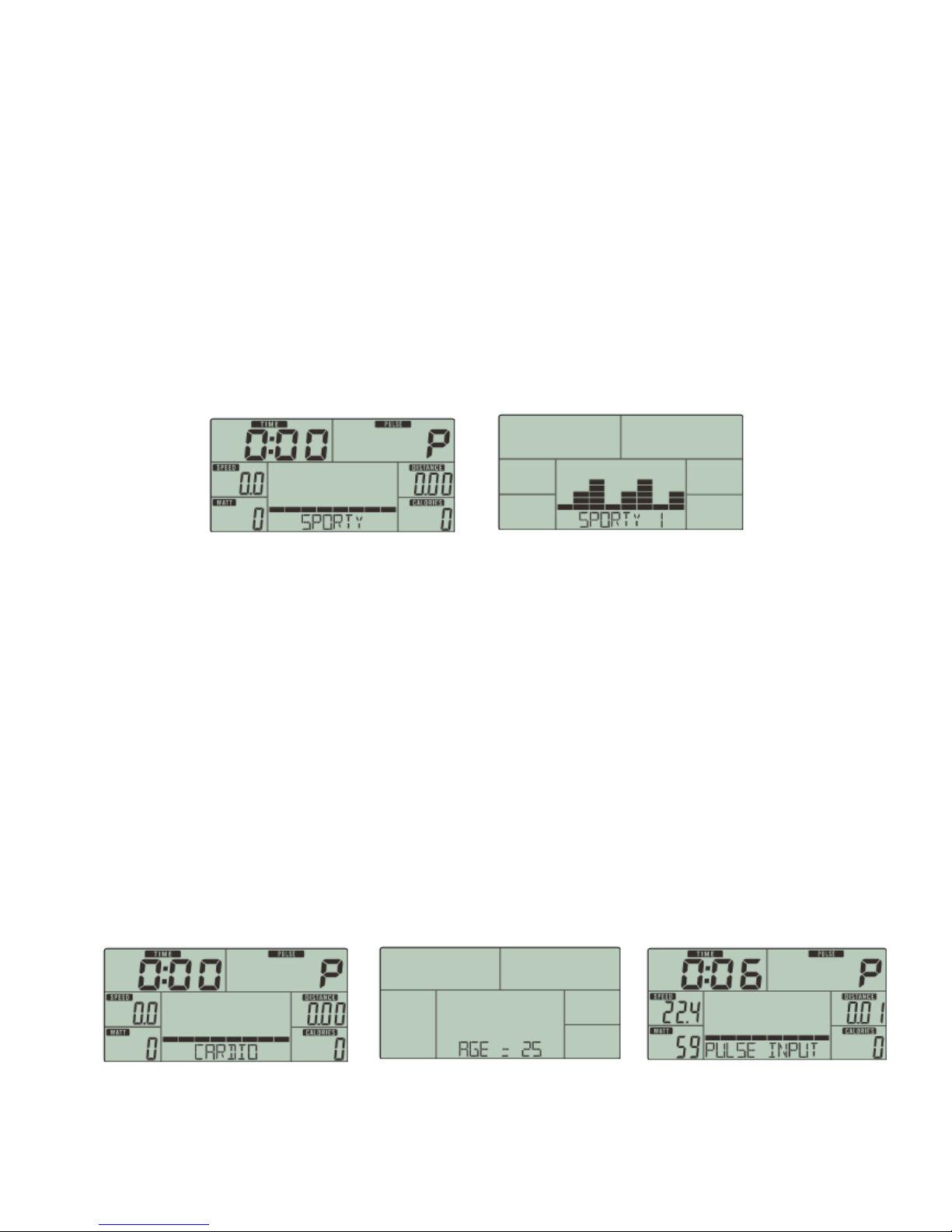

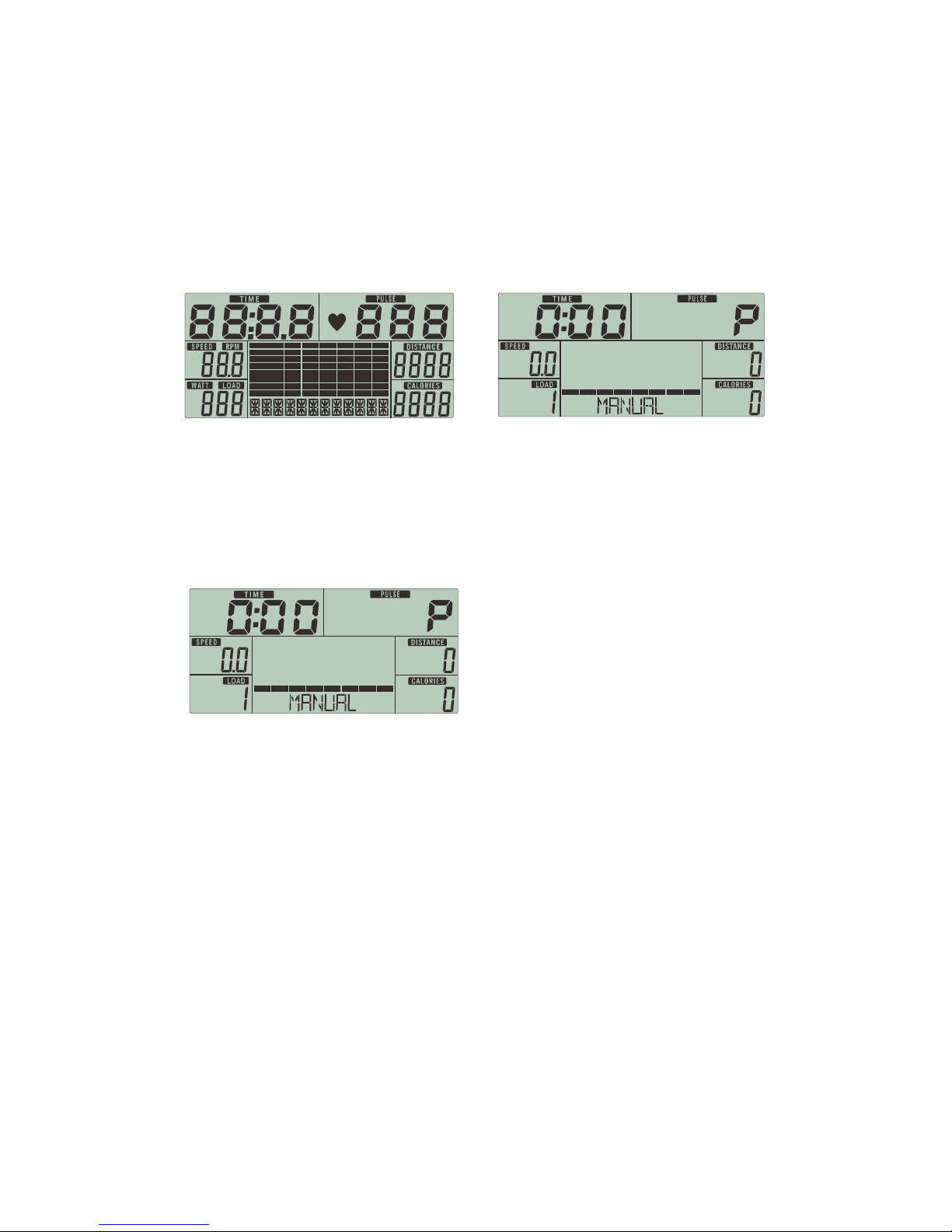

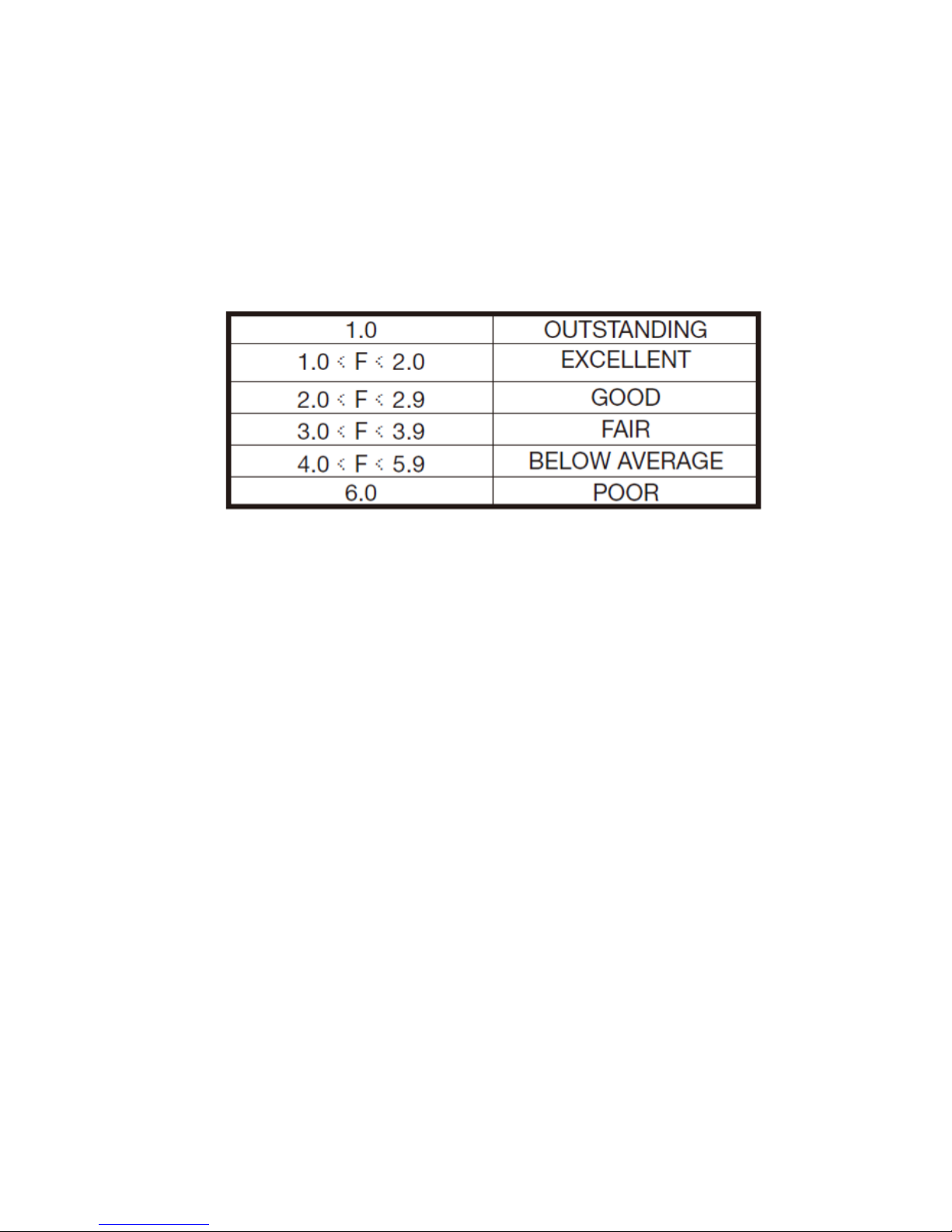

Bedienung.......................................................................... 13

Wichtige Sicherheitshinweise
Bewahren Sie diese Anleitung in der Nähe des Gerätes.
1. Es ist wichtig das gesamte Handbuch vor der Montage und Inbetriebnahme aufmerksam zu lesen.
Die Sichere und wirksame Anwendung kann nur dann gegeben sein wenn das Gerät zusammengebaut,
gewartet und gepflegt ist. Es liegt in der Verantwortung des Besitzers sicherzustellen dass alle Benutzer des
Gerätes über die Sicherheitsinformationen informiert sind.
2. Bevor Sie mit dem Trainingsprogramm beginnen, sollten Sie Ihren Arzt konsultieren um festzustellen zu
lassen ob Sie medizinische oder physische Beschränkungen haben die Ihre Sicherheit oder Gesundheit bei
der Nutzung des Gerätes gefährden. Der Rat Ihres Arztes ist insbesondere dann wichtig wenn Sie
Medikamente nehmen welche Ihre Herzfrequenz, Blutdruck oder Cholesterinspiegel beeinflussen.
3. Achten Sie auf Signale Ihres Körpers, falsches oder übermäßiges Training kann Ihrer Gesundheit schädigen.
Beenden Sie das Training sofort wenn eines der folgenden Symptome auftritt: Schmerzen, Engegefühl in der
Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Wenn eines dieser
Symptome aufgetreten ist konsultieren Sie bitte Ihren Arzt.
4. Bitte halten Sie Kinder und Tiere von dem Trainingsgerät fern, das Gerät ist für Erwachsene Personen
konzipiert.
5. Verwenden Sie das Gerät auf festem und ebenem Untergrund, bitte nutzen Sie eine Schutzabdeckung für
Ihren Boden oder Teppich. Stellen Sie sicher dass das Gerät frei im Raum steht und mindestens 60cm zu
allen Seiten frei hat.
6. Prüfen Sie vor der Nutzung des Gerätes ob die Schrauben und Muttern am Gerät festgezogen sind.
7. Die sichere Funktion des Gerätes kann nur sichergestellt werden wenn das Gerät regelmäßig auf Schäden
und Verschleiß geprüft wird. Die Wartungsinterwalle sind einzuhalten.
8. Verwenden Sie das Gerät nur nach Vorschrift. Sollten Sie am Gerät einen Defekt feststellen so konsultieren
Sie sofort den Hersteller, stellen Sie die Nutzung sofort ein und nutzen Sie das Gerät erst wieder wenn der
Schaden behoben ist.
9. Tragen Sie angemessene Trainingskleidung während Sie das Gerät verwenden. Vermeiden Sie das Tragen
von weiter Kleidung oder Kleidung die sich im Gerät verfangen kann und dieses beschädigen könnte oder
Sie verletzen könnte.
10. Das Gerät wurde für Benutzer bis zu einem Gewicht von 120kg getestet. Die Bremsleistung des Gerätes ist
unabhängig von der Geschwindigkeit.
11. Das Gerät ist für den therapeutischen Einsatz nicht geeignet.
-1-

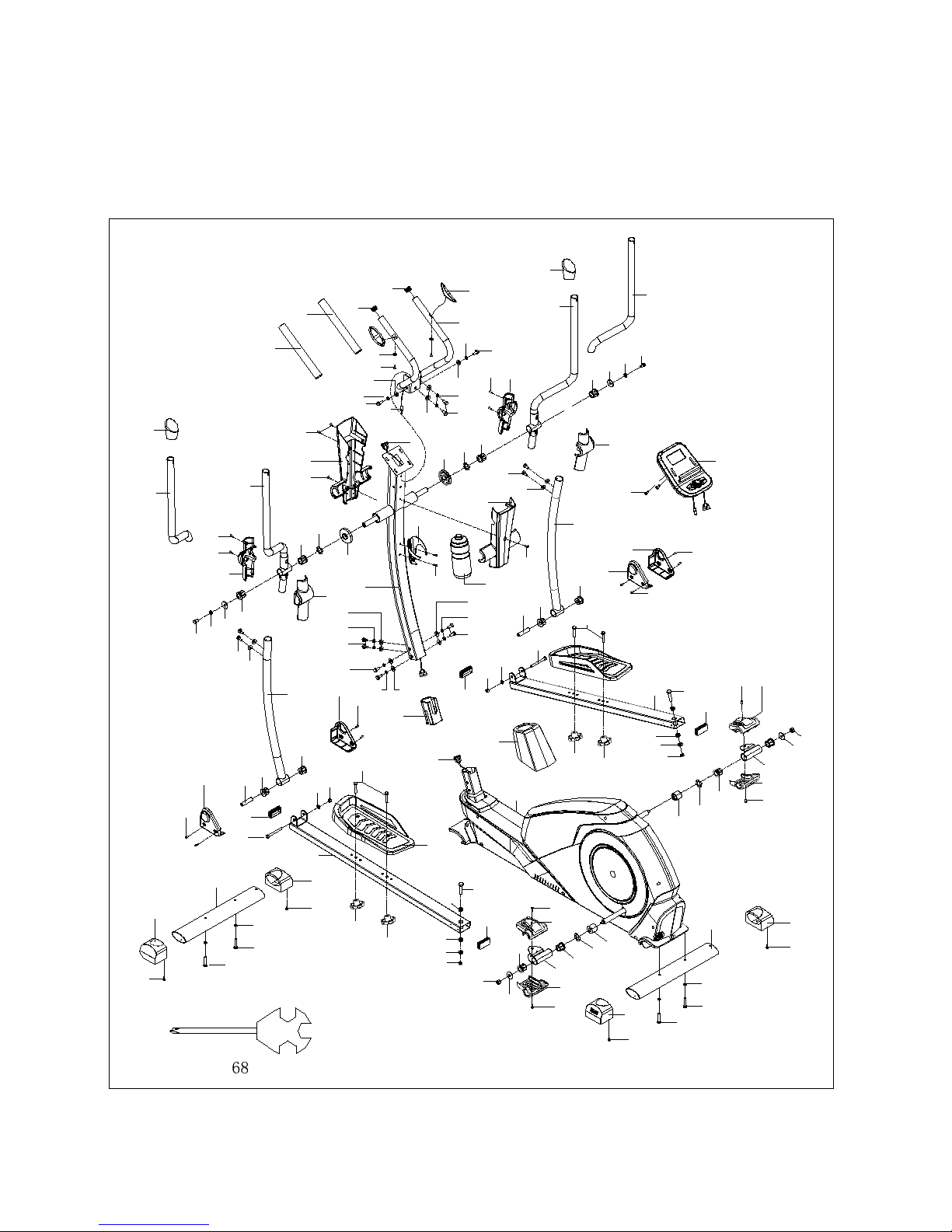

Explosionszeichnung:
27
27
18
37
44
19
19
54
54
62
63
64
19
59
46L
47L
59
56
21
57
22 58
21
53
51
53
51
58
22
21
59
59
57
56
55
46R
47R
51
48L
49 48R
41 54
63
64
62
44
42
43R
26 12
45
40
61
45
12 26
42
43L
32 33
33
67
66 65
101120 21
21 22
23
23 22 21
21 20 1110
19
32 33
33
37
38 19
38
2
9
35
16
14R
15
6
3
3
15
14L
16
28
29
17
19
13
36
11
24
12
24
11
12
1
31
30
10
11
12
12 10
11
8
7
5
5
50
50
12
50
12
50
49
4
51
52
52
52
52
25
24
34 19
24
55
60
60
60
60
25
24
39
39
39
10
11
12
11
-2-

Innere Explosionszeichnung:
-3-

Teileliste:
Nr. Beschreibung Stück Nr.. Beschreibung Stück
1 Konsole 1 36 Bogenscheibe d8*Φ20*2*R30 2
2 Sensorkabel 1 37 linke Abdeckung Griffstange 113*93*41 2
3 Endkappen rund 2 38 rechte Abdeckung Grifftstange 2
4 mittlerer Griff 1 39 Schraube ST3.5*16*Φ7 4
5 Schaumstoffgriff 2 40 Hauptrahmen 1
6 Pulsmesser 2 41 Eckabdeckung vorne 1
7 Schraube ST4.0*19 2 42 Schraube 4
8 Unterlegscheibe d6*Φ12*1 2 43L/R Pedal 2
9 Pulsmesser Kabel 1 44 Pedalarm 2
10 Schraube M8*16*S14 6 45 Schraube 2
11 Federscheibe d8 12 46L/R Abdeckung 2
12 Unterlegscheibe d8*φ20*2.0 14 47L/R Abdeckung 2
13 Schraube ST4.2*16 2 48L/R Endabdeckung 2
14L/R Griff (R& L) 2 49 Unterrohr 2
15 Endabdeckung 90*57*45 2 50 Schraube M8*50*23 4
16 Schaumstoffgrif 2 51 Schraube ST4.2*25 4
17 vordere Frontabdeckung 380*160*71 1 52 Knopf M8*60*30 4
18 hintere Frontabdeckung 300*160*36 1 53 Endabdeckung 2
19 Schraube M5*10*Φ10 12 54 Buchse 4
20 Unterlegscheibe d8*Φ32*2 2 55 Nylonmutter 2
21 Achshülse 2 8 56 Unterlegscheibe 2
22 Wellenscheibe d19*Φ25*0.3 4 57 Verbindungsstange 2
23 Distanzbuchse φ65*13.5 2 58 kurze Hülse 2
24 Schraube M8*20 10 59 Schraube M5*10*Φ8 4
25 Bogenscheibe d8*Φ20*2*R16 4 60 Endkappe J60*30*15 4
26 Nylonmutter M8 2 61 Sensorkabel 1
27L\R Schwenkstange 2 62 Schraube M10*55 2
28 vordere Abdeckung Schwenkstange L 1 63 Unterlegscheibe d10*Φ20*2 2
29 hintere Abdeckung Schwenkstange L 1 64 Schraube 2
30 vordere Abdeckung Schwenkstange R 1 65 Wasserflasche 1
31 hintere Abdeckung Schwenkstange R 1 66 Schraube M10*10 2
32 Distanzbuchse φ14*φ8.2*52 2 67 Flaschenhalter 1
33 Achshülse 1 4 68 Schlüssel 1
34 Frontstange 1 69L/R Kettenabdeckung 2
35 D-Form Buchse 61*55*101 1 70
Nuss
2
71 Drehteller Clip 2 96 Schraube M5*16*Φ10 4
72 Drehteller 2 97 Verbindungskabel 1
-4-

73 Schraube ST4.2*16*Φ8 6 98 Schraube ST4*16*Φ8 1
74 Schraube ST4.2*19*Φ8 11 99 Sensor 1
75 Schraube ST4.2*19*Φ8 8 100 Magnetrad 1
76 Unterlegscheibe d6*Φ18*1.5 2 101 UHalterung 30*10*1.5 2
77 Kurbel 2 102 Nuss M10*1.0*H5*S17 4
78 Riemen 1 103 Nuss M10*1.25*H7.5*S14 2
79 Nuss M6*H6*S10 4 104 Nuss M6*H5*S10 2
80 Federscheibe d6 4 105 Schraube M6*40*φ10*2.5 2
81 Riemenscheibe 1 106 Spannrolle Verbindung 1
82 Rundmagnet 1 107 Kugellager 6001 2
83 mittlere Achse 1 108 Spannrolle 1
84 Schraube M6*16*S10 4 109 Unterlegscheibe d6*Φ16*1.5 1
85 Distanzbuchse φ24.8*φ21*4 1 110 Schraube M6*16*S10 1
86 Wellenscheibe 1 111 Spannrolle Verbindung M8*120 1
87 Kugellager 6004 2 112 Unterlegscheibe d8*Φ25*2 1
88 Scheibe für Achse 1 113 Zugfeder Φ2.7*Φ16*65*N8 1
89 Schraube ST2.3*8 4 114 Nuss M8*H5.5*S14 2
90 Kugellagerhalterung 1 115 Schraube M8*12*Φ10*5.5*S5 1
91 Kugellagerhalterung 1 116 Wellenscheibe d12*Φ15.5*0.3 1
92 Abdeckung 1 117 Fußpedal ф38*10*M8*28 1
93 Truck 1 118 Unterlegscheibe d12*φ17*0.5 1
94 Nuss 1 119 Unterlegscheibe d8*Φ20*2 1
95 Motor 1 120 Stromzufuhr 1
-5-

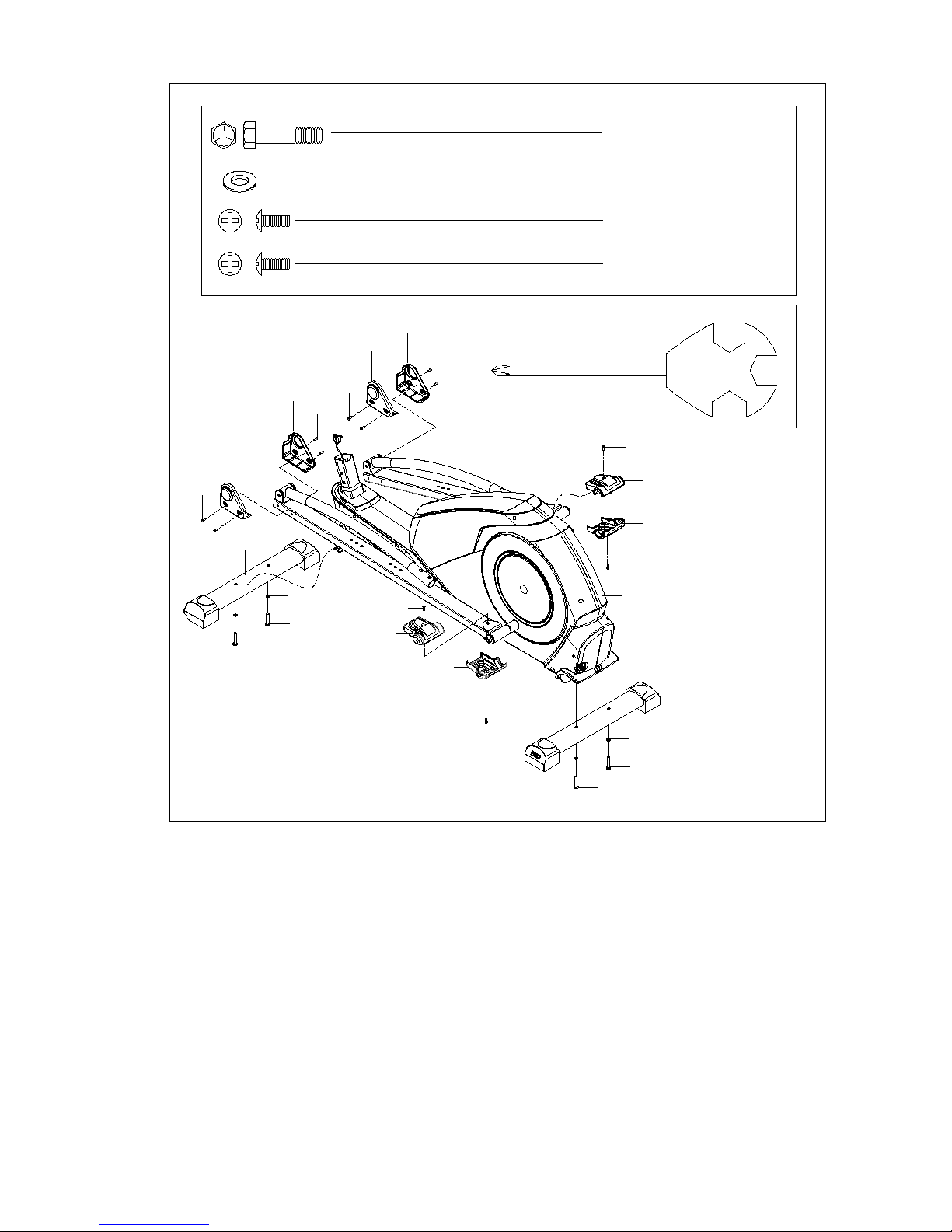

Schritt 1:
1.Befestigen Sie den Standfuß (49) an den Hauptrahmen (40) mit der Schraube
(50) und Unterlegscheibe (12).
2. Befestigen Sie die linke (37) und die rechte Abdeckung (38) am Pedalarm (44)
und sichern Sie diese mit den Schrauben (19).
3. Befestigen Sie die Abdeckungen (46L/R) und (47L/R)am Pedalarm (44) mit den
Schrauben (59).
49
50
50
12
50
50
12
49
19
37
38 19
19
37
38 19
44
#12 d8*Φ20*2 4PCS
40
59
59
59
59
46R
47R
46L
47L
#50 M8*50 4PCS
#19 M5*10*Φ10 8PCS
#59 M5*10*Φ8 4PCS
S13-S14-S15
S14
-6-

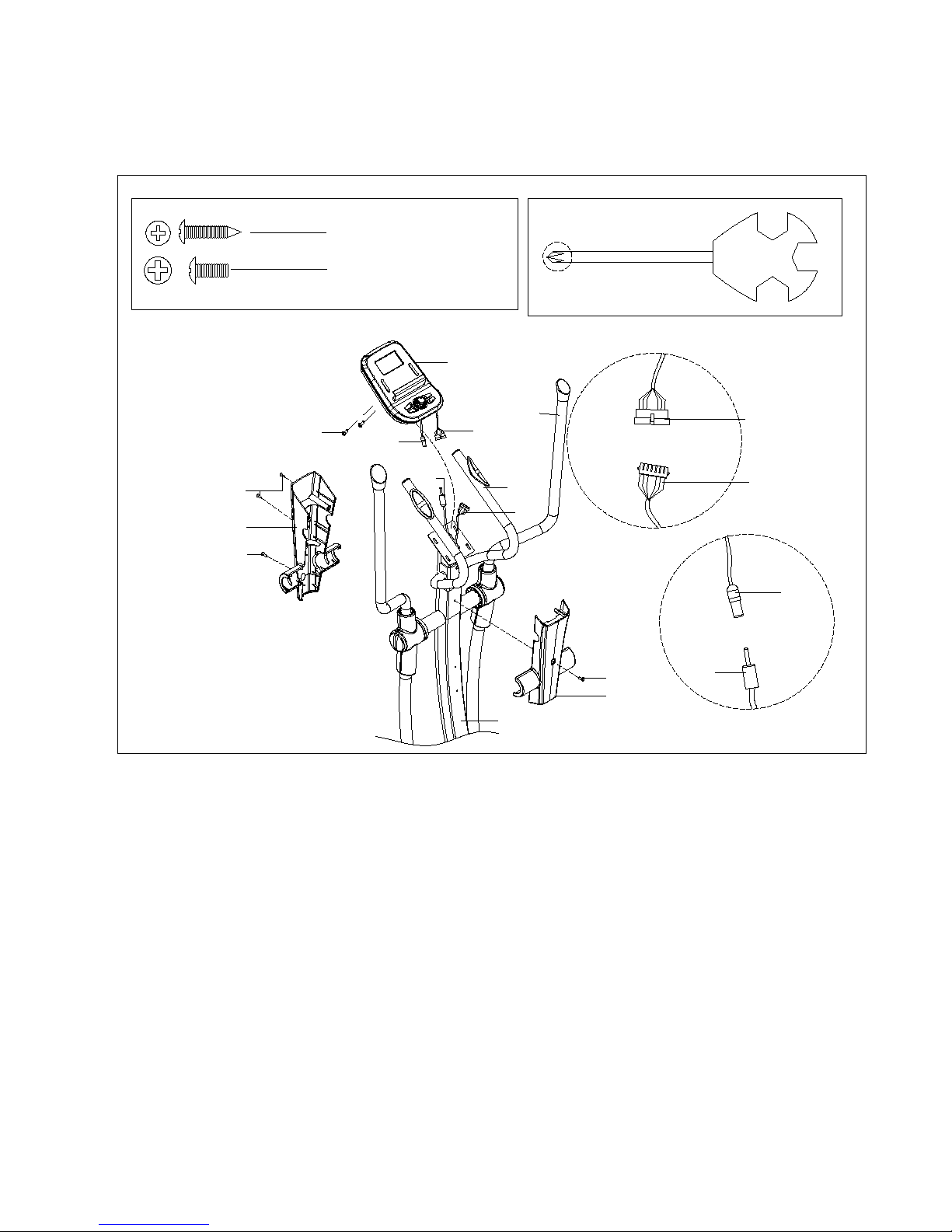

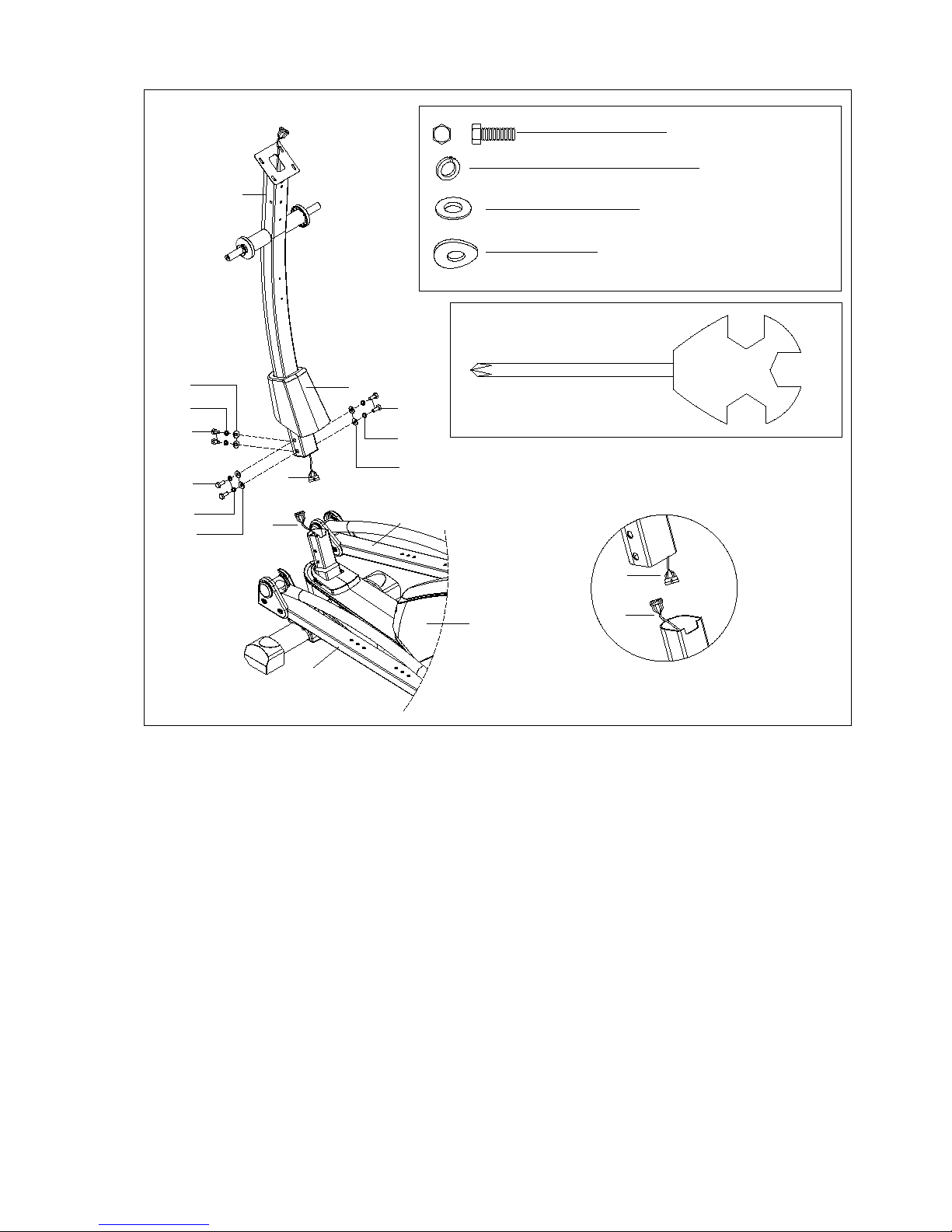

Schritt 2:
1. Stecken Sie die Frontabdeckung (41) auf die Frontstange (34).
2. Verbinden Sie den Sensordraht (2) und den Sensordraht (61) und stecken
Sie die Frontstange (34) in den Hauptrahmen (40).
3. Sichern Sie die Frontstange (34) am Hauptrahmen (40) mit Schraube (24),
Federscheibe (11), Unterlegscheibe (12) und Bogenscheibe (36). Bringen
Sie nun die Frontabdeckung (41) an Ihre endgültige Position.
2
61
44
44
24
24
11
36
12
24
11
41
34
#24 M8*20 6PCS
11
12
2
61
40
#11 d8 6PCS
#12 d8*Φ20*2 4PCS
#36 d8*Φ20*2*R30 2PCS
S14
S13-S14-S15
-7-

Schritt 3:
1. Sichern Sie den Schwungarm (14L/R) an der Rotationsachse der Frontstange
mit Schraube (10)，Federscheibe (11) und Unterlegscheibe(22).
2. Führen Sie die Handstange (14L/R) in den Schwungarm (27L/R) und sichern
Sie diese mit Schraube (24) und Bogenscheibe (25).
3. Sichern Sie Pedal (43L/R) am Pedalarm (44) mit Schraube (42) und
Abdeckung(52).
34
#52M8 4PCS
27
27
20 11
10
14L
101120
24
25
42
43L
52 44
43R
42
52
44
44
40
14R
22
22
#22 d19*φ25*0.3 2PCS
#10 M8*16 2PCS
#24 M8*20 4PCS
#42 M8*50 4PCS
#11 d8 2PCS
#20 d8*φ32*2 2PCS
#25 d8*φ20*2*R16 4PCS
S14
S13-S14-S15
-8-
