SRAM Quarq Power Meter User manual

USER MANUAL
95-6118-017-000 Rev E © 2020 SRAM, LLC
Power Meter
Power Meter User Manual Brugervejledning til Powermeter
(effektmåler)
Manual de utilizare contor de putere
Podręcznik użytkownika miernika mocy Uživatelská příručka k měřiči výkonu Εγχειρίδιο χρήστη ετρητή δύναη
󽁻󼐻󻥧󼺟󾖴󻸛󼐘󼓿󾖴󻝓󺿣󼌫

2
Tools and Supplies 4
Narzędzia i materiały eksploatacyjne
󻄳󺫛󼎯󼔔󼯇
Værktøj og materialer
Nástroje a pomůcky
Scule i materiale
Εργαλεία και παρεχόενα
SRAM AXS App 5
Aplikacja SRAM AXS
SRAM AXS󼋠
SRAM AXS-app
Aplikace SRAM AXS
 SRAM AXS
Aplicaia SRAM AXS
Εφαρογή SRAM AXS
Product Registration 6
Rejestracja produktu
󼖋󽇷󻉠󻗌
Produktregistrering
Registrace produktu
Înregistrarea produsului
Καταχώρηση προϊόντο

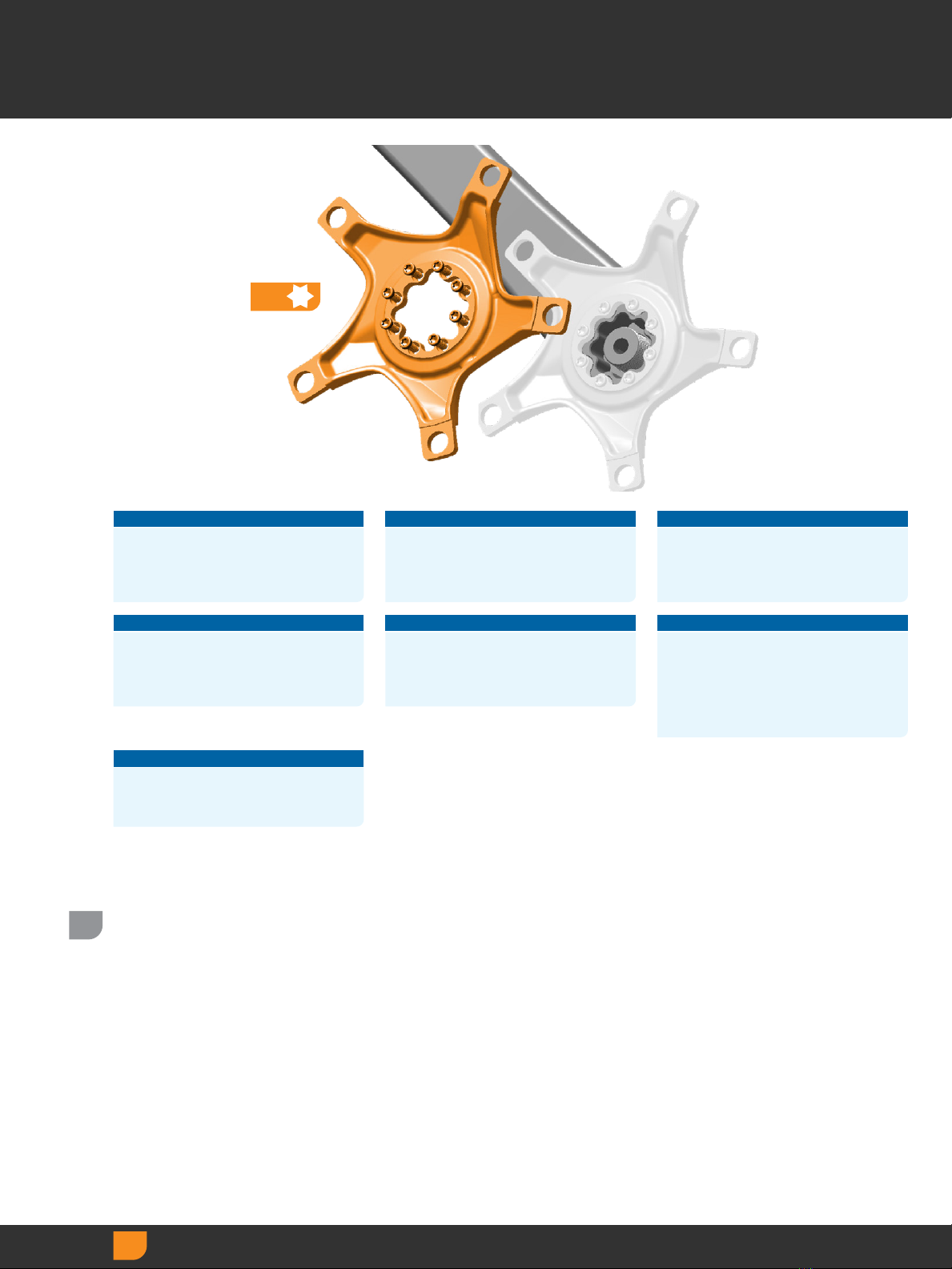

Power Meter Anatomy 7
Budowa miernika mocy
󽁻󼐻󻥧󼺟󺫛󼗟
Oversigt over Powermeteret (effektmåleren)
Popis měřiče výkonu
Componena contorului de putere
ιάταξη ετρητή δύναη
Crankset Installation 11
Montaż zespołu korbowego
󼷛󻔜󼷛󻺺󻺓󼯇
Montering af kranksæt
Montáž středu a klik
Montarea pedalierului
Τοποθέτηση δισκοβραχίονα
Power Meter Set Up 12
Przygotowanie miernika mocy
󽁻󼐻󻥧󼺟󻺓󼖄
Indstilling af effektmåleren
Seřízení měřiče výkonu
Pornirea contorului de putere
Ρύθιση ετρητή δύναη
LED Status Indicator 13
Wskaźnik statusu LED
LED 󻸰󼹋󽇋󼁋󺮟
LED-statusindikator
Stavový indikátor LED
Ledul indicator de stare
Ένδειξη κατάσταση LED
Pairing 14
Parowanie
󽄇󼌣󻜰
Parring
Spárování
Asocierea
ηιουργία ζεύγου
Zeroing Procedure 15
Procedura zerowania
󼍰󼕿󼗟󼖄󼕷󼦗
Procedure for nulstilling
Postup vynulování
Procedura de aducere la zero
ιαδικασία ηδενισού
Magic Zero 16
Auto Zero 17
Manual Zero 18
Zerowanie ręczne (Manual Zero)
󻾇󻅈󼍰󼕿󼗟󼖄
Manuel nulstilling
Ruční vynulování
Zero manual
Μη αυτόατο ηδενισό
Battery Overview 19
Omówienie akumulatora
󻦟󼺟󻜛󺦋󼐃
Overblik over batteriet
Kontrola baterie
Bateria
Επισκόπηση παταρία
Battery Replacement 19
Wymiana akumulatora
󻦟󼺟󻜛󺪿󼨣
Udskiftning af batteri
Výměna baterie
Înlocuirea bateriei
Αντικατάσταση παταρία
Chainring Installation 21
Montaż koła zębatego łańcucha
󼨣󼓧󻜰󻺓󼯇
Montering af klinge
Montáž převodníku
Montarea foii pedaliere
Τοποθέτηση δακτυλίου αλυσίδα

3
Integrated Power Meter/Chainring
Installation 21
Zintegrowany miernik mocy / Montaż zębatki
󼓫󼨣󽎄󽁻󼐻󻥧󼺟󼨣󼓧󻜰󻺓󼯇
Montering af integreret effektmåler/klinge
Montáž integrovaného měřiče výkonu /
převodníku
Montarea integrată contor de putere / foaie
pedalieră
     
  
Road SRAM AXS 4-Bolt Chainring
Installation 22
Montaż szosowej zębatki przedniej Road SRAM
AXS na 4 śruby
󻗋󻉋󻩫󽀧󼨣󼓧󻜰󻺓󼯇
Montering af SRAM AXS-klinge med 4 bolte til
Montáž silničního převodníku SRAM AXS se 4
šrouby
Montarea foii pedaliere pentru osea SRAM AXS
cu 4 uruburi
Τοποθέτηση δακτυλίου αλυσίδα 4 πουλονιών
SRAM AXS για ποδήλατα δρόου
Knurled Edge Chainring Nut Installation 24
Montaż radełkowanej nakrętki koła zębatego
łańcucha
󺹿󻜛󻉋󼌿󼜯󼨣󼓧󻜰󺹷󽀧󻺓󼯇
Montering af klingebolt med riflet kant
Montáž matice převodníku srýhovaným okrajem
Montarea piuliei cu muchie zimuită pentru foi
pedaliere
Τοποθέτηση παξιαδιού δακτυλίου δίσκου ε
διάστικτη άκρη
1x Hidden Bolt Crank 26
Korba z ukrytą śrubą 1x
1x 󽓷󻉏󻩫󽀧󽎄󼷛󻔜󼷛
1x krank med skjult bolt
Jednopřevodník 1x s klikou zakrývající šroub
Pedalierul cu urub îngropat 1x
ισκοβραχίονα ε κρυφό πουλόνι 1x
2x Hidden Bolt Crank 27
Korba z ukrytą śrubą 2x
2x 󽓷󻉏󻩫󽀧󽎄󼷛󻔜󼷛
2x krank med skjult bolt
Dvojpřevodník 2x s klikou zakrývající šroub
Pedalierul cu urub îngropat 2x
ισκοβραχίονα ε κρυφό πουλόνι 2Χ
1x Non-Hidden Bolt Crank 28
Korba z odkrytą śrubą 1x
1x 󺻫󽓷󻉏󻩫󽀧󽎄󼷛󻔜󼷛
1x krank med ikke-skjult bolt
Jednopřevodník 1x s klikou svolně přístupnými
šrouby
Pedalierul cu urub neîngropat 1x
ισκοβραχίονα χωρί κρυφό πουλόνι 1x
2x Non-Hidden Bolt Crank 29
Korba z odkrytą śrubą 2x
2x 󺻫󽓷󻉏󻩫󽀧󽎄󼷛󻔜󼷛
2x krank med ikke-skjult bolt
Dvojpřevodník 2x s klikou s volně přístupnými
šrouby
Pedalierul cu urub neîngropat 2x
ισκοβραχίονα χωρί κρυφό πουλόνι 2Χ
Chainring Replacement 30
Wymiana koła zębatego łańcucha
󼨣󼓧󻜰󺪿󼨣
Udskiftning af klinge
Výměna převodníku
Înlocuirea foii pedaliere
Αντικατάσταση δακτυλίου αλυσίδας
Maintenance 31
Konserwacja
󼒏󼜯󻩣󻾇
Vedligeholdelse
Údržba
Întreinerea
Συντήρηση
Troubleshooting 33
Rozwiązywanie problemów
󻢧󼖋󽋣󺨟
Problemløsning
Odstraňování problémů
Depanarea
Αντιμετώπιση προβλημάτων
Recycling 34
Recykling
󼔛󽏋󼐘
Genanvendelse
Recyklace
Reciclarea
Ανακύκλωση

4
5 6 56T20 T30 T20 T30
Tools and Supplies Værktøj og materialer Scule i materiale
Narzędzia i materiały
eksploatacyjne Nástroje a pomůcky Εργαλεία και παρεχόενα
󻄳󺫛󼎯󾖴󼔔󼯇
Highly specialized tools and supplies are
required for the installation of your SRAM
or Quarq components. We recommend that
you have a qualified bicycle mechanic install
your SRAM or Quarq components.
Der kræves meget specielle værktøjer
og materialer til montering af dine SRAM-
eller Quarq-dele. Vi anbefaler, at du får en
kvalificeret cykelmekaniker til at montere
dine SRAM- eller Quarq-dele.
Pentru montarea componentelor SRAM
sau Quarq sunt necesare scule i materiale
speciale. Recomandăm ca montarea
componentelor SRAM sau Quarq să se facă
de un mecanic de biciclete calificat.
Do montażu komponentów SRAM lub
Quarq wymaga się użycia wysoce
specjalistycznych narzędzi i materiałów
eksploatacyjnych. Zalecamy zlecenie
montażu komponentów SRAM lub
Quarq wykwalifikowanemu mechanikowi
rowerowemu.
K montáži komponentů SRAM a Quarq
jsou potřeba vysoce specializované
nástroje a pomůcky. Montáž komponentů
SRAM a Quarq doporučujeme přenechat
kvalifikovanému mechanikovi jízdních kol.
Απαιτούνται εξαιρετικά εξειδικευένα
εργαλεία και εξοπλισό για την
τοποθέτηση των εξαρτηάτων SRAM ή
Quarq. Συνιστούε να γίνεται η τοποθέτηση
των εξαρτηάτων SRAM ή Quarq από
επαγγελατία ηχανικό ποδηλάτων.
󻍿󻀃󺫛󻺠󽇷󼓇󾖴󻺓󼯇󻛫󾖴󼑳󽋣󻺋󻀃
󺩏󻄳󻗋󾖴󼕳󻢧󼕰󼓧󾖴󼾣󺩫󾖴󼔔󼯇󺥯󾖴󽊳󼐃󽋘󻀷󻁓
󻾈󻖗󻆋󾖴󼓿󼕳󺧟󾖴󼕳󻢧󾖴󼖄󻮳󻸛󼌿󺧻󻍿󻀃
󺫛󻺠󽇷󾖴󻺓󼯇󻛫󾖴󼐃󼨜󽋏󾖴󺧲󼒳󾖴󺫻󼔔󽋘󻀷󻁓

5
After your SRAM AXS components have been
paired and installed on your bicycle, download
the SRAM AXS app, available for free in the app
stores. Use the app to create your account, add
your components, and customize your SRAM
AXS experience.
Through the app, you will be able to:
• Change settings for your components
• Receive notifications for new product
features and firmware updates
• Access product data and recommended
service intervals
Efter dine SRAM AXS-dele er blevet parret
og installeret på din cykel, kan du downloade
SRAM AXS-appen, den fås gratis i app-
butikkerne. Brug den til at oprette en konto,
tilføj dine dele og tilpas din SRAM AXS-
oplevelse.
Med appen vil du kunne:
• Ændre indstillinger for dine dele
• Modtage beskeder om nye
produktfunktioner og firmware-
opdateringer
• Få adgang til produktdata og anbefalede
serviceintervaller
După asocierea i montarea pe bicicletă a
componentelor SRAM descărcai aplicaia
SRAM AXS, disponibilă gratuit la magazinele
de aplicaii. Utilizai aplicaia pentru a crea un
cont, a adăuga componente i a personaliza
experiena SRAM AXS.
Cu ajutorul aplicaiei va fi posibil să:
• Modificai setările componentelor
• Primii notificări despre funcii noi ale
produselor i actualizări de firmware
• Accesai datele produselor i intervalele
de service recomandate
Po sparowaniu komponentów SRAM AXS
i zamontowaniu ich na rowerze, pobierz
aplikację SRAM AXS, dostępną bezpłatnie
w sklepach z aplikacjami. Skorzystaj
z aplikacji, aby utworzyć konto, dodać
komponenty i dostosować SRAM AXS do
swoich upodobań.
Aplikacja umożliwia następujące działania:
• Zmianę ustawień komponentów
użytkownika
• Otrzymywanie powiadomień o nowych
funkcjach produktu i aktualizacjach
oprogramowania wbudowanego
(firmware)
• Dostęp do danych dotyczących produktu i
zalecanej częstotliwości konserwacji
Po namontování komponent SRAM AXS na
jízdní kolo ajejich spárování si stáhněte aplikaci
SRAM AXS, dostupnou zdarma vobchodech
saplikacemi. V této aplikaci si můžete vytvořit
účet, přidávat komponenty apřizpůsobit
používání prvků SRAM AXS svým potřebám.
Vaplikaci můžete provádět následující
operace:
• Měnit nastavení použitých komponent
• Přijímat oznámení ofunkcích nových
produktů aaktualizacích firmwaru
• Zobrazit údaje oproduktech ainformace
odoporučených servisních intervalech
Αφού έχετε δηιουργήσει ζεύγο και
τοποθετήσει τα εξαρτήατα SRAM AXS στο
ποδήλατό σα, κατεβάστε την εφαρογή
SRAM AXS, που είναι διαθέσιη δωρεάν
στα καταστήατα εφαρογών για κινητέ
συσκευέ. Χρησιοποιήστε την εφαρογή
για να δηιουργήσετε το λογαριασό σα,
να προσθέσετε τα εξαρτήατά σα και να
εξατοικεύσετε τη δική σα επειρία SRAM
AXS.
Μέσω τη εφαρογή, θα πορείτε να:
• Αλλάζετε ρυθίσει για τα εξαρτήατά σα
• Λαβάνετε ειδοποιήσει για νέα
χαρακτηριστικά προϊόντων και
ενηερώσει υλικολογισικού
• Έχετε πρόσβαση σε δεδοένα
προϊόντων και συνιστώενα διαστήατα
σέρβι
󺫛󻺠󽇷󼒳󾖴󽄇󼌣󻜰󽋇󺩏󾖴󼓿󼕳󺧟󼌿
󻺓󼯇󽋋󾖴󽐳󼋠󼀓󼼏󼌣󼌿󻺋󼋠󼒳󾖴󻢣󻘻󻗋
󻁓󼐣󻗋󻉋󽋘󻀷󻁓󼋠󼒳󾖴󻸛󼐘󽋣󾖴󺨳󼖄󼒳󾖴󻜻󻉓󺩏
󺫛󻺠󽇷󼒳󾖴󼬃󺥯󽋇󺩏󽏇󺨬󼒳󾖴󻸛󼐘󼓿
󼜯󼖄󽋘󻀷󻁓
󼋠󼒳󾖴󼼤󽋣󾖴󻁓󼒻󺩫󾖴󺦈󼒯󾖴󼔀󼌴󼒳󾖴󽋏󾖴󻾇󾖴󼓷󼀤󻀷󻁓
• 󺫛󻺠󽇷󾖴󻺓󼖄󾖴󻨯󺨬
• 󻸷󻗋󼐣󾖴󼖋󽇷󾖴󺮟󻀔󾖴󻥾󾖴󽃻󼑗󼌣󾖴󼌴󻃟󼓣󽀧󼌿󾖴󻁯󽋋
󼊻󻜫󾖴󻾇󼁏
• 󼖋󽇷󾖴󻃟󼓣󼺟󾖴󻥾󾖴󺫻󼔔󾖴󻺋󻮳󼀓󾖴󺥳󺨘󾖴󼗟󽏻
SRAM AXS App SRAM AXS-app Aplicaia SRAM AXS
Aplikacja SRAM AXS Aplikace SRAM AXS Εφαρογή SRAM AXS
SRAM AXS󼋠  SRAM AXS

6
For software updates and information
related to your products, please register
online at www.sram.com/registration/quarq.
For at få opdateringer af og information
om software relateret til dine produkter
beder vi dig registrere dig online på
www.sram.com/registration/quarq
Pentru actualizări software i informaii
legate de produsele noastre înregistrai-vă
online la www.sram.com/registration/quarq
Aby zaktualizować oprogramowanie
iuzyskać informacje dotyczące produktów,
proszę zarejestrować się w sieci pod
adresem www.sram.com/registration/quarq.
Chcete-li mít přístup k aktualizacím
softwaru a k informacím týkajícím se vašich
produktů, zaregistrujte se online na adrese
www.sram.com/registration/quarq.
Για ενηερώσει λογισικού και
πληροφορίε σχετικά ε τα προϊόντα σα,
εγγραφείτε ηλεκτρονικά στη διεύθυνση
www.sram.com/registration/quarq.
󼖋󽇷󺩫󾖴󺩯󻖗󻆋󾖴󻻻󽉳󽀧󼑗󼌣󼓇󾖴󼌴󻃟󼓣󽀧󼎯󾖴󼖄󻩣󻛫
󻦊󼒳󾖴󻾇󾖴󼓷󻄳󻗌
www.sram.com/registration/quarq
󼌿󻺋󾖴󼎗󻓫󼓧󾖴󻉠󻗌󼒳󾖴󽋇󼁜󼁋󼎓
Product Registration Produktregistrering Înregistrarea produsului
Rejestracja produktu Registrace produktu Καταχώρηση προϊόντο
󼖋󽇷󾖴󻉠󻗌

7

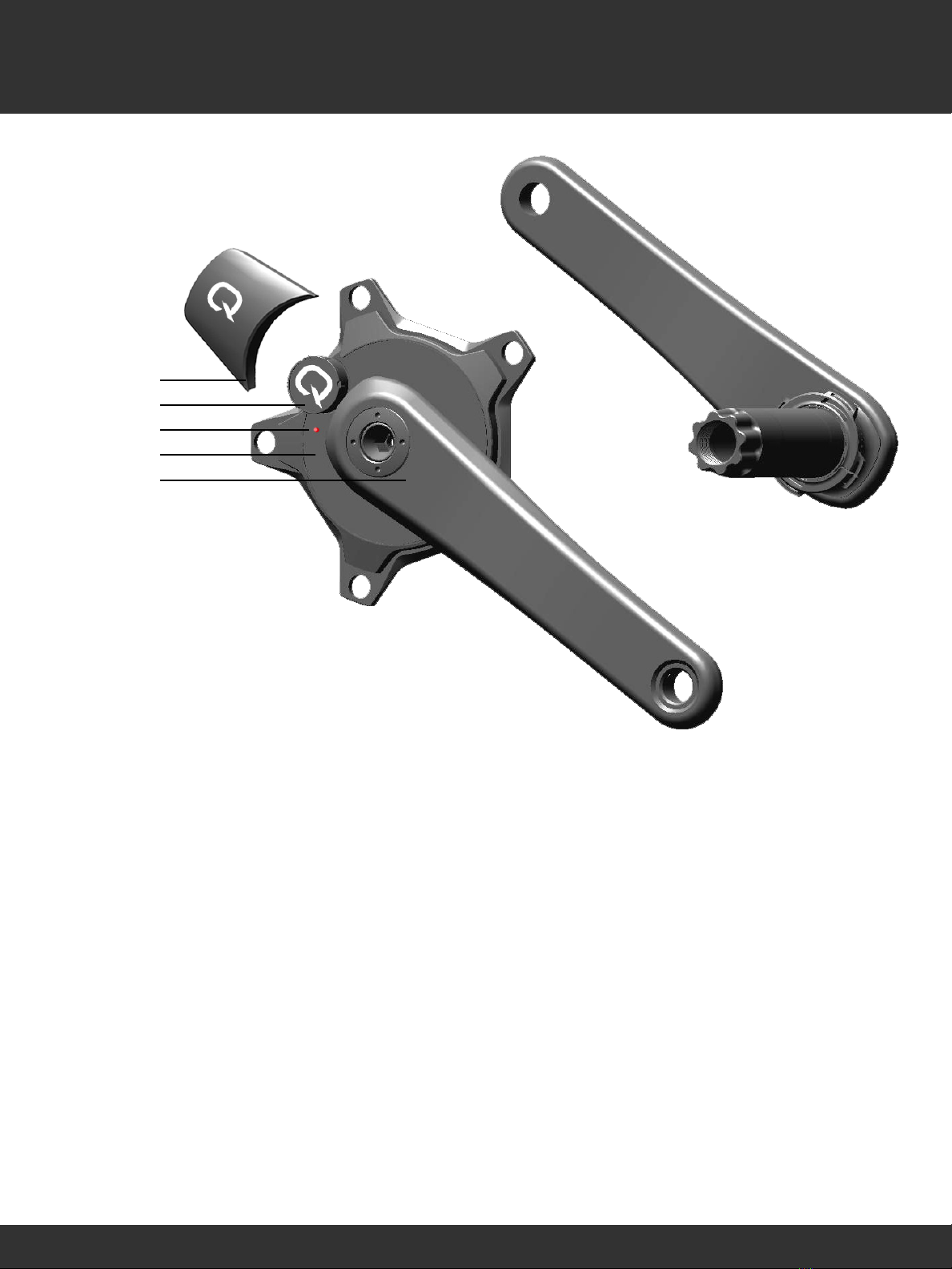

(a) Battery cover (SRAM AXS only)
(b) Battery cap
(c) LED status indicator
(d) Power meter spider
(e) Crank arm
(a) Batterilåg (kun SRAM AXS)
(b) Batteridæksel
(c) LED-statusindikator
(d) Rotor til effektmåler
(e) Pedalarm
(a) Carcasă baterie (numai pentru SRAM AXS)
(b) Capac baterie
(c) Led indicator de stare
(d) Spider contor de putere
(e) Bra pedalier
(a) Pokrywa akumulatora (dotyczy jedynie
SRAM AXS)
(b) Kapturek akumulatora
(c) Wskaźnik statusu LED
(d) Pająk miernika mocy
(e) Ramię korby
(a) Kryt baterie (pouze SRAM AXS)
(b) Krytka baterie
(c) Stavový indikátor LED
(d) Pavouk měřiče výkonu
(e) Klika
(a) Κάλυα παταρία (όνο SRAM AXS)
(b) Καπάκι παταρία
(c) Ένδειξη κατάστασης LED
(d) Δίσκος μετρητή δύναμης
(e) Μανιβέλα
(a) 󻦟󼺟󻜛󾖴󼱓󻧳󻜻󾖴󽋣󻁨
(b) 󻦟󼺟󻜛󾖴󼰐
(c) LED 󻸰󼹋󾖴󽇋󼁋󺮟
(d) 󽁻󼐻󻥧󼺟󾖴󼀓󽁻󼓣󻃃
(e) 󼷛󻔜󼷛󼋃
b
c
d
e
a
Power Meter Anatomy Oversigt over Powermeteret
(effektmåleren) Componena contorului de putere
Budowa miernika mocy Popis měřiče výkonu ιάταξη ετρητή δύναη
󽁻󼐻󻥧󼺟󾖴󺫛󼗟

8
NOTICE
Do not attempt to access the small hole on
the face of the power meter opposite the
battery compartment. It does not provide
any user accessible functionality, and
damage to the port will compromise the
water resistance of the power meter.
Damage to the power meter as a result
of tampering will not be covered under
warranty.
BEMÆRK
Prøv ikke at få adgang til det lille hul foran
på effektmåleren over for batterirummet.
Det indeholder ikke nogle funktioner
tilgængelige for brugeren, og hvis
porten beskadiges kan det ødelægge
effektmålerens vandbestandighed.
Hvis effektmåleren beskadiges som følge af
modificering, vil garantien ikke dække.
NOTĂ
Nu încercai să accesai micul orificiu de pe
faa contorului de putere, în poziie opusă
faă de compartimentul bateriei. Nu oferă
funcii accesibile de utilizator i deteriorarea
orificiului poate afecta etaneitatea la apă a
contorului de putere.
Deteriorarea contorului de putere ca
urmare a interveniei utilizatorului nu este
acoperită de garanie.
UWAGA
Nie próbuj uzyskać dostępu do małego
otworu na powierzchni miernika zasilania
znajdującego się naprzeciw komory
akumulatora. Nie spełnia on funkcji,
która mogłaby być kontrolowana przez
użytkownika, a uszkodzenie portu naruszy
wodoodporność miernika zasilania.
Gwarancja nie obejmuje uszkodzeń
miernika zasilania spowodowanych
niedopuszczalnymi zabiegami.
UPOZORNĚNÍ
Nepokoušejte se zasouvat předměty do
malého otvoru na povrchu měřiče výkonu
proti schránce pro baterii. Neplní žádnou
uživatelskou funkci a poškození otvoru
poruší vodotěsnost měřiče výkonu.
Poškození měřiče výkonu neodborným
zásahem není kryto zárukou.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην επιχειρήσετε να έχετε πρόσβαση
στην ικρή τρύπα στην πρόσοψη
του δυναόετρου απέναντι από το
θάλαο παταριών. εν παρέχει καία
λειτουργία προσβάσιη από το χρήστη,
ενώ ζηιά τη θύρα θα υποβαθίσει
την ανθεκτικότητα στο νερό του
δυναόετρου.
Ζηιά του δυναόετρου λόγω
παραβίαση δεν καλύπτεται από την
εγγύηση.
주의
󻦟󼺟󻜛󾖴󻸰󼓿󾖴󻦇󻁯󼠬󼌿󾖴󼓷󻀃󾖴󽁻󼐻󻥧󼺟󾖴󽇋󻟣󼓇
󼔀󼒯󾖴󺫛󻞼󼒳󾖴󻸛󼐘󽋇󼜯󾖴󻜷󼁜󼁋󼎓󼓣󾖴󺫛󻞼󼒯
󻸛󼐘󼓿󺥯󾖴󼓣󼐘󽋏󾖴󻾇󾖴󼓷󻀃󾖴󺮟󻀔󼒳󾖴󼖋󺩤󽋇󼜯
󼊹󼒫󻟟󾖴󽅛󽀧󺥯󾖴󻻿󻸰󻆇󻟣󾖴󽁻󼐻󻥧󼺟󼓇󾖴󻦘󻾇
󺮟󻀔󼓣󾖴󼕯󽋇󻆘󻀷󻁓
󻫯󻁨󾖴󻸛󼐘󼒫󻗋󾖴󼓧󽋋󾖴󽁻󼐻󻥧󼺟󾖴󻻿󻸰󼒯󾖴󼖋󽇷
󻩣󼜌󾖴󼕰󼐘󾖴󻁯󻸰󼓣󾖴󻆇󼜯󾖴󼊹󼀤󻀷󻁓

9
Spray isopropyl alcohol on the spider
mounting surface, and clean the interface
bolt holes with a rag and cotton swab.
Spray isopropylalkohol på
monteringsoverfladen af rotoren,
rengør bolthullerne på kontaktfladerne
med en klud og en vatpind.
Pulverizai cu alcool izopropilic suprafaa
de montare a spider-ului i curăai găurile
uruburilor interfeei cu o cârpă i un
beiga cu vată.
Spryskaj powierzchnię montowania pająka
otworzy do wkręcania śrub alkoholem
izopropylowym i wyczyść szmatką oraz
bawełnianym wacikiem.
Nastříkejte na montážní plochu pavouku
izopropylalkohol a hadříkem očistěte
otvory pro šrouby i jejich okolí.
Ψεκάστε ισοπροπυλική αλκοόλη στην
επιφάνεια στερέωση του δίσκου του
ετρητή και καθαρίστε τι τρύπε των
πουλονιών τη διασύνδεση ε πανί
και πατονέτα.
󼀓󽁻󼓣󻃃󼓇󾖴󻺓󼯇󻟣󼌿󾖴󼓣󻻻󽉳󻗋󽊳󾖴󼊻󼳃󼎛󼒳
󻴻󻜟󾖴󼨋󺩫󾖴󻟣󻩸󼒫󻗋󾖴󼖀󽋘󻫯󾖴󻩫󽀧󾖴󺫛󻞼󼒳
󼨜󻻻󽋇󼁜󼁋󼎓
NOTICE
Ensure the T20 TORX® driver is seated
squarely in the bolt head when loosening
or tightening bolts to avoid stripping the
bolt heads.
BEMÆRK
Sørg for, at T20 TORX-bit’en sidder godt
ibolthovedet, når bolte løsnes eller
spændes for at undgå at ødelæggge
bolthovederne.
NOTĂ
La desfacerea i strângerea uruburilor,
pentru a nu rupe filetul, asigurai-vă că
cheia T20 TORX se aază drept pe capul
urubului.
UWAGA
Aby uniknąć uszkodzenia łba śruby,
podczas jej luzowania i dokręcania
należy być pewnym, że T20 TORX® jest
dokładnie osadzony w łbie śruby.
UPOZORNĚNÍ
Při utahování a povolování šroubů musí
být šroubovák T20 TORX® nasazen
vždy kolmo k hlavě šroubu, aby nedošlo
kponičení hlavy šroubu.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι ο οδηγό T20 TORX®
εδράζεται σωστά στην κεφαλή
του πουλονιού όταν χαλαρώνετε
ήσφίγγετε πουλόνια για να αποφύγετε
την απογύνωση των κεφαλών των
πουλονιών.
주의
󻩫󽀧󼓇󾖴󻜷󻠗󻛫󾖴󻦘󼜯󽋇󺮟󾖴󼑳󽋣󾖴󻩫󽀧󻛫
󼗟󼓣󺧟󺸇󾖴󽇯󾖴󻊻󾖴󻩫󽀧󾖴󽍓󻉋󼌿 T20 TORX®
󻉋󻓫󼓣󻧳󺥯󾖴󻦃󻗋󾖴󼓿󻜛󼔐󻄳󻗌󾖴󽋇󼁜󼁋󼎓
Spider Removal/Installation Afmontering/montering af rotoren Demontarea/montarea spider-ului
Montaż/Demontaż Pająka Demontáž/montáž pavouku Αφαίρεση/Τοποθέτηση δίσκου
ετρητή
󼀓󽁻󼓣󻃃󾖴󻫳󻜛󾖴󻥾󾖴󻺓󼯇
2
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit Αφαίρεση/Χαλάρωση
󻫳󻜛󽇯󺮟
1
T20

10
Install the spider onto the drive side crank
arm with the new mounting hardware.
Tighten the mounting bolts 1 turn in an
alternating sequence until a torque of
4 N·m (35 in-lb) is achieved for each bolt.
Monter rotoren på pedalarmen på
kædesiden med det nye hardware til
montering. Spænd monteringsboltene
1omgang skiftevist, indtil hver bolt har et
spændingsmoment på 4 N·m.
Montai spider-ul pe braul pedalier de pe
partea acionată a bicicletei cu uruburile
noi. Strângei uruburile de fixare 1 tură în
secvenă alternativă până când se atinge
cuplul de 4 N·m la fiecare urub.
Zamontuj pająka do korby po stronie
z napędem, używając nowych części
montażowych. Dokręcaj naprzemiennie
śruby mocujące, wykonując po jednym
obrocie aż do uzyskania momentu 4 N·m
dla każdej śruby.
Na kliku na straně pohonu namontujte
pavouk s použitím nového spojovacího
materiálu. Střídavě utahujte upevňovací
šrouby vždy o 1 otáčku, dokud u všech
šroubů nedosáhnete utahovacího
momentu 4 N·m.
Τοποθετήστε το δίσκο του ετρητή στη
ανιβέλα τη πλευρά ετάδοση τη
κίνηση ε τα καινούρια υλικά στερέωση.
Σφίξτε τα πουλόνια στερέωση 1 στροφή
το καθένα διαδοχικά έχρι να επιτευχθεί
ροπή στρέψη 4 N·m για κάθε πουλόνι.
󼀓󽁻󼓣󻃃󻛫󾖴󻸷󾖴󻜷󼐣󽁴󾖴󽋇󻉋󼑗󼌣󼎯󾖴󽋗󺱇󾖴󺫛󻅈󼮐
󼷛󻔜󼷛󼋃󼌿󾖴󻺓󼯇󽋇󼁜󼁋󼎓󺥰󺥰󼓇󾖴󻩫󽀧󺥯 4 N·m
󼓇󾖴󼼏󼷛󻗋󾖴󼗟󼍛󼜷󾖴󻊻󺮻󼜯󾖴󻧷󺥷󼊳󺥯󻟣󻺋󾖴󻜷󼐣󽁴
󻩫󽀧󻛫󾖴󼗟󼍛󾖴󼙫󼁜󼁋󼎓
3
Install Monter Montare
Montuj Namontovat Τοποθέτηση
󻺓󼯇
Torque Spænd Cuplu de strângere
Wartość momentu Utahovací moment Ροπή
󼼏󼷛
4
T20
4 N·m
(35 in-lb)

11
For crankset and bottom bracket installation
procedures, visit www.sram.com/service to
find the user manual for your components.
NOTICE
Ensure the power meter spider does not
contact the bottom bracket or frame when
installed. Consult www.quarq.com for an
updated list of compatible bicycle frames.
For procedurerne for montering af kranksæt og
krankboks, gå ind på www.sram.com/service for
at finde brugermanualerne til dine dele.
BEMÆRK
Sørg for, at effektmålerens rotor ikke har
kontakt med krankboksen eller rammen,
når den er monteret. Se www.quarq.com
for at få en opdateret liste over kompatible
cykelrammer.
Pentru procedurile de montare a pedalierului
i a monoblocului pedalier consultai
manualele de utilizare ale componentelor,
care pot fi găsite la www.sram.com/service.
NOTĂ
Asigurai-vă la că la montare spiderul
contorului de putere nu vine în contact cu
monoblocul pedalier sau cadrul bicicletei.
Pentru o listă actualizată a cadrelor de
bicicletă compatibile consultai
www.quarq.com.
Aby uzyskać informacje na temat procedur
montażowych zespołów korbowych i
suportów, zapoznaj się z podręcznikiem
użytkownika twoich komponentów
dostępnego na stronie www.sram.com/service.
UWAGA
Upewnij się, że po zamontowaniu pająk
miernika mocy nie styka się z suportem
ani ramą. Zaktualizowany wykaz
kompatybilnych ram rowerowych znaleźć
można pod adresem www.quarq.com.
Postupy pro montáž klik a středového
složení jsou uvedeny v uživatelských
příručkách pro jednotlivé komponenty, které
najdete na adrese www.sram.com/service.
UPOZORNĚNÍ
Zkontrolujte, zda pavouk měřiče výkonu
po namontování nepřichází do kontaktu se
středovým složením nebo rámem. Seznam
kompatibilních rámů jízdních kol najdete
na adrese www.quarq.com.
Για τι διαδικασίε τοποθέτηση εσαία
τριβή και δισκοβραχίονα, επισκεφθείτε
τη διεύθυνση www.sram.com/service
για να βρείτε το εγχειρίδιο χρήστη για τα
εξαρτήατά σα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι ο δίσκο του ετρητή
δύναη δεν έρχεται σε επαφή ε τη
εσαία τριβή ή το σκελετό όταν
τοποθετείται. Ανατρέξτε στη διεύθυνση
www.quarq.com για ενηερωένη λίστα
συβατών σκελετών ποδηλάτων.
󼷛󻔜󼷛󻺺󺩫󾖴󽋇󻫯󾖴󻭻󻔇󼸦󾖴󻺓󼯇󾖴󼕷󼦗󼌿󾖴󻁯󽋣󻺋󻀃
www.sram.com/service󼌿󻺋󾖴󽋣󻁨󾖴󺫛󻺠󽇷󼓇
󻸛󼐘󾖴󻺓󻟴󻺋󻛫󾖴󼦧󺩏󽋇󼁜󼁋󼎓
주의
󽁻󼐻󻥧󼺟󾖴󼀓󽁻󼓣󻃃󺥯󾖴󻺓󼯇󻆋󾖴󽐳󾖴󽋇󻫯
󻭻󻔇󼸦󼓣󺸇󾖴󽉳󻕷󼓳󼌿󾖴󻁮󼜯󾖴󼊹󻄳󻗌󾖴󽋇󼁜󼁋󼎓
󽎧󽏇󾖴󺥯󻀔󽋋󾖴󼓿󼕳󺧟󾖴󽉳󻕷󼓳󼓇󾖴󼫋󼁏󾖴󻠘󻗌󼒯
www.quarq.com 󼌿󻺋󾖴󽏄󼓧󽋏󾖴󻾇󾖴󼓷󼀤󻀷󻁓
Crankset Installation Montering af kranksæt Montarea pedalierului
Montaż zespołu korbowego Montáž středu a klik Τοποθέτηση δισκοβραχίονα
󼷛󻔜󼷛󾖴󻺺󾖴󻺓󼯇

12
Adjust Juster Reglare
Reguluj Nastavit Προσαρμογή
󼗟󼖄
Rotate the crank arm half a rotation and
stop to turn the SRAM AXS or Quarq power
meter ON.
Drej pedalarmen en halv omgang og stop
den for at tænde for SRAM AXS eller Quarq-
effektmåleren.
Pentru a PORNI contorul de putere SRAM
AXS sau Quarq rotii braul pedalier o
jumătate de rotaie i oprii-l.
Aby włączyć SRAM AXS lub miernik mocy
Quarq, obróć ramię korby o pół obrotu i
zatrzymaj je.
Modul SRAM AXS nebo měřič výkonu Quarq
zapnete tak, že otočíte klikou o půl otáčky a
zastavíte.
Περιστρέψτε τη μανιβέλα μισή στροφή και
σταματήστε για να ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ το
SRAM AXS ή το μετρητή δύναμης Quarq.
󼷛󻔜󼷛󼋃󼒳󾖴󻦇󾖴󻦃󼶣󾖴󻄻󻜟󾖴󽐳󾖴󻞷󼬃󻟣
󻍿󻀃󽁻󼐻󻥧󼺟󺥯󾖴󼲋󼝀󻀷󻁓
Power Meter Set Up Indstilling af eektmåleren Pornirea contorului de putere
Przygotowanie miernika mocy Seřízení měřiče výkonu Ρύθιση ετρητή δύναη
󽁻󼐻󻥧󼺟󾖴󻺓󼖄

13
Long blink = Zeroing successful Langt blink = Nulstilling foretaget Clipire lentă = aducere la zero efectuată cu succes
Długi impuls świetlny = Zerowanie zakończone
pozytywnie Dlouhé bliknutí = úspěšné vynulování Μακρά αναλαμπή = Μηδενισμός επιτυχής
󺮧󺧻󾖴󺯋󻯐󼓳 = 󼍰󼕿󼗟󼖄󾖴󻺠󺩤
Solid = Error Lyser vedvarende = Fejl Aprins permanent = eroare
Światło stałe = Błąd Trvalé svícení = chyba Σταθερή = Σφάλμα
󺨳󻻼󾖴󼲋󼖧󾖴󼓷󼒻 = 󼎓󻛇
Continuous slow blink = Firmware updating Kontinuerligt langsomt blink = Opdatering af
firmware Clipire lentă continuă = actualizare firmware
Długotrwałe powolne pulsowanie = Aktualizacja
oprogramowania firmowego Trvalé pomalé blikání = aktualizace firmwaru ιαρκή αργή αναλαπή = Γίνεται ενηέρωση υλικολογισικού
󼜯󻻼󼕰󼒫󻗋󾖴󼨋󼨋󽓷󾖴󺯋󻯐󼓳 = 󽃻󼑗󼌣󾖴󼌴󻃟󼓣󽀧󾖴󼚀
Long blink = Zeroing failed Langt blink = Nulstilling mislykkedes Clipire lentă = aducere la zero nereuită
Długi impuls świetlny = Zerowanie nie powiodło się Dlouhé bliknutí = neúspěšné vynulování Μακρά αναλαπή = Μηδενισό ανεπιτυχή
󺮧󺧻󾖴󺯋󻯐󼓳 = 󼍰󼕿󼗟󼖄󾖴󼁓󽂗
Long blink = Power on, battery good Langt blink = Tændt, batteriets status god Clipire lentă = alimentare pornită, baterie bună
Długi impuls świetlny = Urządzenie włączone,
poziom naładowania akumulatora wysoki Dlouhé bliknutí = napájení je zapnuto, dobrý stav baterie Μακρά αναλαπή = Ενεργοποιηένο, καλή παταρία
󺮧󺧻󾖴󺯋󻯐󼓳 = 󼕳󼐿󾖴󼲋󼜿󻦟󼺟󻜛󾖴󼌀󽎧
5 rapid blinks = Power on, battery critical 5 hurtige blink = Tændt, batteriet kritisk 5 clipiri rapide = alimentare pornită, nivel baterie
critic
5 szybkich impulsów świetlnych = Urządzenie
włączone, poziom naładowania akumulatora
krytycznie niski
5 rychlých bliknutí = napájení je zapnuto, kritický
stav baterie 5 γρήγορε αναλαπέ = Ενεργοποιηένο, πολύ χαηλή παταρία
󻁓󻺞󾖴󻧷󾖴󻯏󻛣󺧻󾖴󺯋󻯐󼓳 = 󼕳󼐿󾖴󼲋󼜿󻦟󼺟󻜛󾖴󻝓󼐟󾖴󻫯󼗠
Long blink = Power on, battery low Langt blink = Tændt, batteriets status dårlig Clipire lentă = alimentare pornită, nivel scăzut
baterie
Długi impuls świetlny = Urządzenie włączone,
poziom naładowania akumulatora niski Dlouhé bliknutí = napájení je zapnuto, nízký stav baterie Μακρά αναλαπή = Ενεργοποιηένο, χαηλή παταρία
󺮧󺧻󾖴󺯋󻯐󼓳 = 󼕳󼐿󾖴󼲋󼜿󻦟󼺟󻜛󾖴󻫯󼗠
LED Status Indicator LED-statusindikator Ledul indicator de stare
Wskaźnik statusu LED Stavový indikátor LED Ένδειξη κατάσταση LED
LED 󻸰󼹋󾖴󽇋󼁋󺮟

14
Consult your Bluetooth Low Energy device
or ANT+ device manufacturer for pairing
instructions.
NOTICE
Ensure you are at least 30 feet (10 meters)
from other transmitting devices to avoid
pairing with another device.
Se din producenten for din Bluetooth Low
Energy-enhed eller ANT+ -enhed for at få
anvisninger til parring.
BEMÆRK
Sørg for at være mindst 10 meter væk fra
andre transmitterende enheder for at undgå
parring med en anden enhed.
Pentru instruciuni privind asocierea
consultai instruciunile producătorului
dispozitivului de energie joasă Bluetooth
sau al aparatului ANT+.
NOTĂ
Asigurai-vă că vă aflai la o distană de cel
puin 10 metri de alte aparate de transmisie
pentru a preveni asocierea cu un alt
dispozitiv.
Wskazówki dotyczące parowania uzyskać
można od producenta urządzenia Bluetooth
LE lub ANT+.
UWAGA
Aby uniknąć sparowania z innym
urządzeniem, upewnij się, że jesteś
oddalony o co najmniej 10 metrów od
innych urządzeń nadawczych.
Spárování proveďte podle pokynů výrobce
používaného nízkoenergetického zařízení
Bluetooth nebo ANT+ zařízení.
UPOZORNĚNÍ
Zkontrolujte, zda se v dosahu 10 metrů
nenacházejí jiná vysílající zařízení, aby
nedošlo ke spárování s jiným zařízením.
Συβουλευτείτε τον κατασκευαστή τη
συσκευή χαηλή ενέργεια Bluetooth
ή τη συσκευή ANT+ για οδηγίε
δηιουργία ζεύγου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε ότι βρίσκεστε τουλάχιστον σε
10 έτρα απόσταση από άλλε συσκευέ
ποπού για να αποφύγετε τη δηιουργία
ζεύγου ε άλλη συσκευή.
󽄇󼌣󻜰󼌿󾖴󻁯󽋣󻺋󻀃 Bluetooth Low Energy
󼔔󼯇󺸇 ANT+ 󼔔󼯇󼓇󾖴󼖋󼗟󻸛󼌿󾖴󻢧󼓇󽋇󼁜󼁋󼎓.
주의
󻁓󻛧󾖴󼔔󼯇󼎯󾖴󽄇󼌣󻜰󻆇󻀃󾖴󺧲󼒳󾖴󻦘󼜯󽋇󺮟󾖴󼑳󽋣󻺋
󻁓󻛧󾖴󼔔󼯇󼎯󾖴󼕰󼌣󻄳 30󽊫󽀧(10󻥧󼺟) 󼓣󻸰
󺧟󻜛󻛫󾖴󻆿󼁜󼁋󼎓
Pairing Parring Asocierea
Parowanie Spárování ηιουργία ζεύγου
󽄇󼌣󻜰

15
The power meter can be zeroed three ways:
Magic Zero, Auto Zero and Manual Zero.
Magic Zero will periodically calibrate and
zero the power meter during a ride. For
more control over when zeroing happens,
use Auto Zero or Manual Zero. Find more
information about each of the zeroing
procedures on the following pages.
NOTICE
For best results, turn on Magic Zero,
or perform the Manual Zero procedure
before each ride. The Auto Zero
procedure can be performed instead of
Manual Zero if your cycling computer
cannot send a “Calibrate” command.
Effektmåleren kan nulstilles på tre måder:
Magic Zero, Auto Zero (automatisk nulstilling)
og Manual Zero (manuel nulstilling).
Magic Zero vil regelmæssigt kalibrere og
nulstille effektmåleren under en tur. For at få
mere kontrol over, hvornår nulstilling foregår,
kan du bruge Auto Zero eller Manual Zero.
Find mere information om procedurerne for
nulstilling på de følgende sider.
BEMÆRK
For at få de bedste resultater bør du
tænde for Magic Zero, eller foretage
proceduren Manual Zero før hver
tur. Proceduren Auto Zero kan
foretages i stedet for Manual Zero,
hvis din cykelcompuer ikke kan sende
kommandoen "Calibrate".
Contorul de putere poate fi adus la zero în
trei moduri: Magic Zero, Auto Zero i Manual
Zero.
Magic Zero calibrează i aduce la zero
contorul de putere în timpul mersului.
Pentru a avea un control mai mare asupra
procedurii, utilizai Auto Zero sau Manual
Zero. Mai multe informaii referitoare la
procedurile de aducere la zero pot fi găsite
în paginile următoare.
NOTĂ
Pentru rezultate optime utilizai Magic
Zero sau efectuai procedura Manual
Zero înainte de începerea fiecărei curse.
În cazul în care ciclocomputerul nu poate
emite o comandă „Calibrare” poate fi
efectuată procedura Auto Zero în loc de
Manual Zero.
Miernik mocy można zerować na trzy
sposoby: Zerowanie Magic Zero, zerowanie
automatyczne (Auto Zero) i zerowanie
ręczne (Manual Zero).
Funkcja Magic Zero będzie podczas jazdy
okresowo kalibrować i zerować miernik
mocy. Aby zapewnić sobie większą kontrolę
nad wyborem czasu zerowania, wybierz
opcję zerowania Auto Zero lub Manual Zero.
Kolejne strony przedstawiają informacje na
temat każdej z tych procedur zerowania.
UWAGA
Dla uzyskania najlepszych wyników,
należy włączyć funkcję zerowania Magic
Zero lub dokonać zerowania Manual Zero
każdorazowo przed rozpoczęciem jazdy
rowerem. Jeśli twój komputer rowerowy
nie może wysłać komendy “Kalibruj”,
zamiast procedury zerowania Manual Zero
można dokonać zerowania Auto Zero.
K vynulování měřiče výkonu lze používat tři
funkce: Magic Zero (Magické nulování), Auto
Zero (Automatické vynulování) a (Manual
Zero (Ruční vynulování).
Funkce Magic Zero provádí kalibraci a
vynulování měřiče výkonu pravidelně během
jízdy. Chcete-li mít více kontroly nad tím, kdy
k vynulování dojde, použijte Auto Zero nebo
Manual Zero Více informací o jednotlivých
funkcích najdete na dalších stránkách.
POZNÁMKA
Nejlepších výsledků dosáhnete, když
použijete Magic Zero anebo když
měřič vynulujete ručně před každou
jízdou. Pokud cyklopočítač nemůže
odeslat příkaz „Kalibrovat“, lze namísto
ručního vynulování provést automatické
vynulování.
Ο ετρητή δύναη πορεί να ηδενιστεί
ε τρει τρόπου: ε Magic Zero, Auto
Zero και Manual Zero (Μαγικό ηδενισό,
Αυτόατο ηδενισό και Μη αυτόατο
ηδενισό).
Το Magic Zero βαθονοεί και ηδενίζει το
ετρητή δύναη περιοδικά κατά τη διάρκεια
τη ποδηλασία. Για εγαλύτερο έλεγχο
επί του χρόνου εκτέλεση του ηδενισού,
χρησιοποιήστε Auto Zero ή Manual Zero.
Μάθετε περισσότερε πληροφορίε σχετικά
ε καθεία από τι διαδικασίε ηδενισού
στι σελίδε που ακολουθούν.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Για βέλτιστα αποτελέσατα, ενεργοποιείτε
το Magic Zero, ή εκτελείτε τη διαδικασία
Manual Zero πριν από κάθε διαδροή.
Η διαδικασία Auto Zero πορεί να
εκτελεστεί στη θέση του Manual Zero αν ο
υπολογιστή ποδηλασία σα δεν πορεί
να στείλει εντολή για «Βαθονόηση».
󽁻󼐻󻥧󼺟󼓇󾖴󼍰󼕿󼗟󼖄󼒯󾖴󻺧󾖴󺥯󼜯󾖴󻦘󻨄󼒫󻗋󾖴󽋏󾖴󻾇
󼓷󼀤󻀷󻁓
󻝓󼜰󾖴󼍰󼕿󼗟󼖄󼓿󻅈󾖴󼍰󼕿󼗟󼖄󻾇󻅈
󼍰󼕿󼗟󼖄
󻀃󾖴󼙫󽋸󾖴󼚀󼌿󾖴󼙫󺮟󼕰󼒫󻗋
󽁻󼐻󻥧󼺟󻛫󾖴󻩣󼖄󽋇󺩏󾖴󼍰󼕿󼗟󼖄󽋘󻀷󻁓󼍰󼕿󼗟󼖄
󼁋󺮟󻛫󾖴󼜰󼖀󾖴󺨟󼖄󽋇󺩏󾖴󼁥󻁓󻟣󻍿󻀃
󻛫󾖴󻸛󼐘󽋇󼁜󼁋󼎓󺥰󾖴󼍰󼕿󼗟󼖄
󼕷󼦗󼌿󾖴󻁯󽋋󾖴󼓿󻺧󽋋󾖴󺸣󼐘󼒯󾖴󻁓󼒻󾖴󽄇󼓣󼜯󼌿󻺋
󽏄󼓧󽋇󼁜󼁋󼎓
주의
󼫋󻸰󼓇󾖴󺨟󺩫󻛫󾖴󼑳󽋣󻺋󻀃󻛫
󼲋󺧟󺸇󾖴󻓫󼓣󻊘󼒳󾖴󽋏󾖴󻊻󻜷󻁓
󼁓󼁋󽋣󼋫󾖴󽋘󻀷󻁓󻸛󼓣󼷣󻜰󾖴󼱣󽉗󼺟󺥯
󼰇󻜛󻭻󻕷󼓣󽀧󻟴󻖨󼒳󾖴󻩣󺸣󼜯󾖴󻠪󽋇󻟣
󻁯󼁏󻛫󾖴󽋏󾖴󻾇󾖴󼓷󼀤󻀷󻁓
Zeroing Procedure Procedure for nulstilling Procedura de aducere la zero
Procedura zerowania Postup vynulování ιαδικασία ηδενισού
󼍰󼕿󼗟󼖄󾖴󼕷󼦗

16
Magic Zero will automatically check the
calibration of your power meter periodically
while riding.
Once Magic Zero is activated by turning it
on in the AXS app, no input is needed from
the user to calibrate the power meter.
All power meters released in 2016 and later
are compatible with Magic Zero.
NOTICE
Auto Zero is disabled when Magic Zero is
enabled. Manual Zero is always enabled.
Magic Zero vil regelmæssigt tjekke
kalibrering af din effektmåler under kørsel.
Når Magic Zero er aktiveret ved at tænde
den i AXS-app'en, er det ikke nødvendigt for
brugere at kalibrere effektmåleren.
Alle effektmålere fra 2016 og senere og
kompatible med Magic Zero.
BEMÆRK
Auto Zero er deaktiveret, når Magic Zero
er aktiveret. Manual Zero er altid aktiveret.
Magic Zero verifică periodic, în mod
automat, calibrarea contorului de putere în
timpul mersului.
După activarea procedurii Magic Zero în
aplicaia AXS, pentru calibrarea contorului
de putere nu va mai fi necesară intervenia
utilizatorului.
Toate contoarele de putere produse în 2016
i ulterior sunt compatibile cu Magic Zero.
NOTĂ
Când Magic Zero este activ, Auto Zero
este dezactivat. Manual Zero este
întotdeauna activ.
Funkcja Magic Zero okresowo sprawdza
automatycznie kalibrację twojego miernika
mocy podczas jazdy.
Po włączeniu funkcji Magic Zero przez
włączenie jej w aplikacji AXS użytkownik nie
musi podejmować dalszych działań w celu
skalibrowania miernika mocy.
Wszystkie mierniki mocy dostępne na rynku
od roku 2016 są kompatybilne z funkcją
Magic Zero.
UWAGA
Uruchomienie funkcji Magic Zero wyłącza
opcję Auto Zero. Opcja Manual Zero jest
zawsze dostępna.
Magické nulování bude automaticky
kontrolovat kalibraci vašeho měřiče výkonu
pravidelně během jízdy.
Jakmile je v aplikaci AXS zapnuta a
aktivována funkce Magic Zero, není ke
kalibraci měřiče výkonu potřeba žádná akce
uživatele.
Všechny měřiče výkonu vyrobené od roku
2016 a novější jsou kompatibilní s funkcí
Magic Zero.
POZNÁMKA
Je-li funkce Magic Zero, funkce Auto Zero
se vypne. Funkce Magic Zero je vždy
zapnutá.
Το Magic Zero ελέγχει αυτόατα τη
βαθονόηση του ετρητή δύναη
περιοδικά στη διάρκεια τη ποδηλασία.
Αφού ενεργοποιηθεί το Magic Zero έσω
τη σχετική εντολή στην εφαρογή
AXS, δεν χρειάζεται καία άλλη ενέργεια
του χρήστη για να βαθονοηθεί ο
ετρητή δύναη.
Όλοι οι ετρητέ δύναη που
κυκλοφόρησαν από το 2016 και ετέπειτα
είναι συβατοί ε Magic Zero.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το Auto Zero απενεργοποιείται
όταν ενεργοποιείται το Magic Zero.
Ο Το Manual Zero είναι πάντα
ενεργοποιηένο.
󻀃󾖴󼙫󽋸󾖴󼚀󼌿󾖴󽁻󼐻󻥧󼺟󼓇󾖴󻩣󼖄
󻸰󼹋󻛫󾖴󼓿󻅈󼒫󻗋󾖴󽏄󼓧󽋘󻀷󻁓
󼋠󼌿󻺋󻛫󾖴󼲋󻺋󾖴󽏋󻺠󽏃󽋇󻟣
󻸛󼐘󼓿󼓇󾖴󼓴󻖔󾖴󼌵󼓣󻄳󾖴󽁻󼐻󻥧󼺟󺥯󾖴󻩣󼖄󻆘󻀷󻁓
󺺳󾖴󼓣󽐳󼌿󾖴󼬋󼁋󻆋󾖴󻠗󻉏󾖴󽁻󼐻󻥧󼺟󻀃
󻛫󾖴󼜯󼐿󽋘󻀷󻁓
주의
󻛫󾖴󻸛󼐘󽋏󾖴󻊻󻀃󻛫
󻸛󼐘󽋏󾖴󻾇󾖴󼌵󼀤󻀷󻁓󻀃󾖴󽋜󻸰
󽏋󻺠󽏃󻆇󼌣󾖴󼓷󼀤󻀷󻁓
Magic Zero Magic Zero Magic Zero
Magic Zero Magic Zero Magic Zero
Magic Zero

17
Rotate the crank arms backward five
rotations to perform an Auto Zero. The LED
status indicator will blink one time when
zeroing is complete.
The Auto Zero procedure may be performed
while coasting with the rider on the bike,
stopped using one or both feet, or by hand
with the rider off of the bike.
The cycling computer will not display the
Zero Offset value.
NOTICE
Auto Zero is disabled when Magic Zero is
enabled. To enable Auto Zeroing, turn off
Magic Zero in the AXS app.
Drej pedalarmen tilbage fem rotationer for
at foretage en Auto Zero. LED-indikatoren vil
blinke en gang, når nulstillingen er færdig.
Proceduren Auto Zero kan foretages, mens
du sidder på cyklen og stopper med en eller
begge fødder, eller står ved siden af cyklen
og stopper med hånden.
Cykelcomputeren vil ikke vise startværdien.
BEMÆRK
Auto Zero er deaktiveret, når Magic Zero
er aktiveret. For at aktivere Auto Zero skal
du slukke for Magic Zero i AXS-app'en.
Pentru a efectua procedura Auto Zero rotii
braele pedaliere înapoi cinci rotaii. Ledul
de stare va clipi o dată când procedura de
aducere la zero este încheiată.
Procedura Auto Zero poate fi realizată în
timpul deplasării prin inerie, cu biciclistul
pe bicicleta oprită folosind un picior sau
ambele, sau cu mâna, fără nicio persoană pe
bicicletă.
Calculatorul nu va afia valoarea deviaiei
de la zero.
NOTĂ
Când Magic Zero este activ, Auto Zero
este dezactivat. Manual Zero este
întotdeauna activ.
Aby wykonać zerowanie Auto Zero, obróć
ramiona korby o pięć obrotów do tyłu. Dioda
LED wskaźnika statusu zapali się raz, gdy
zerowanie zostanie zakończone.
Procedura zerowania Auto Zero może
być wykonywana podczas jazdy rowerem,
zatrzymania (przy użyciu jednej lub obu nóg)
lub ręcznie po zejściu z roweru.
Komputer nie pokaże wartości przesunięcia
zera.
UWAGA
Uruchomienie funkcji Magic Zero wyłącza
opcję Auto Zero. Aby włączyć funkcję
Auto Zero, wyłącz funkcję Magic Zero w
aplikacji AXS.
Pětkrát otočte klikami dozadu – tím
provedete automatické vynulování.
Stavový indikátor LED po dokončení
vynulování jednou blikne.
Automatické vynulování lze provést na
kole při jízdě na volnoběh, při zastavení
sjednou nebo oběma nohama na zemi
nebo pohybem ruky po sestoupení z kola.
Cyklopočítač nebude zobrazovat hodnotu
korekce nuly.
POZNÁMKA
Je-li zapnutá funkce Magic Zero, funkce
Auto Zero se vypne. Chcete-li zapnout
funkci Auto Zero, musíte v aplikaci AXS
vypnout Magic Zero.
Περιστρέψτε τι ανιβέλε προ τα πίσω
πέντε στροφέ για να εκτελέσετε Auto Zero.
Η ένδειξη κατάσταση LED αναβοσβήνει ια
φορά όταν ολοκληρωθεί οηδενισό.
Η διαδικασία Auto Zero πορεί να
εκτελεστεί ε τον ποδηλάτη πάνω στο
ποδήλατο, σταατηένο και ακουπώντα
το ένα ή και τα δύο πόδια στο έδαφο,
ήε το χέρι και τον ποδηλάτη κάτω από το
ποδήλατο.
Ο υπολογιστή ποδηλασία δεν εφανίζει
την τιή Μηδενική αντιστάθιση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το Auto Zero απενεργοποιείται όταν
ενεργοποιείται το Magic Zero.. Για
να ενεργοποιηθεί το Auto Zero,
απενεργοποιήστε το Magic Zero στην
εφαρογή AXS.
󼷛󻔜󼷛󼋃󼒳󾖴󻈓󼠬󼒫󻗋󾖴󻁓󻺞󾖴󻦃󼶣󾖴󻄻󻜛󻟣
󺥯󾖴󼁓󽋸󻆘󻀷󻁓󼗟󼖄󼓣󾖴󼎳󻘻󻆇󻟣 LED 󻸰󼹋
󽇋󼁋󺮟󺥯󾖴󽋋󻧷󾖴󺯋󻯐󼓴󻀷󻁓
󻀃󾖴󽄇󻁛󼒳󾖴󻄻󻜛󼜯󾖴󼊹󺩏󾖴󼙫󽋸󽋇󻀃
󼚀󼌿󾖴󼁓󽋸󽋏󾖴󻾇󾖴󼓷󼒫󻟟󼓿󼕳󺧟󼌿󻺋󾖴󺸣󻖓
󽋋󻦋󼓣󺸇󾖴󼌀󻦋󾖴󻍿󻀃󾖴󻻿󼒫󻗋󾖴󻞷󼬋󾖴󻾇󾖴󼓷󼀤󻀷󻁓
󻸛󼓣󼷣󻜰󾖴󼱣󽉗󼺟󼌿󻀃󾖴󼍰󼕿󾖴󼎓󽉳󻺺󾖴󺦁󼓣
󺸇󼸯󺸇󼜯󾖴󼊹󼀤󻀷󻁓
주의
󻛫󾖴󻸛󼐘󽋏󾖴󻊻󻀃󻛫
󻸛󼐘󽋏󾖴󻾇󾖴󼌵󼀤󻀷󻁓󻛫󾖴󻸛󼐘󽋇󻖓󻟣
󼋠󼌿󻺋󻛫󾖴󽋣󼖋󽋇󼁜󼁋󼎓
Auto Zero Auto Zero Auto Zero
Auto Zero Auto Zero Auto Zero
Auto Zero

18
Perform the Manual Zero with the rider off
the bike and the drive side crank arm at
6 o'clock, then use your device's "Calibrate"
command to zero the power meter. The
power meter will return the Zero Offset
value to the cycling computer.
NOTICE
The Zero Offset takes 2-3 rides to stabilize
on new power meters or newly installed
chainrings. If pre- and post-ride Zero
Offset values frequently vary by more than
50points, or if day-to-day values vary
widely, call Quarq customer support.
Foretag Manuel nulstilling, mens rytteren
ikke sidder på cyklen, og pedalarmen
på kædesiden er i positionen kl. 6. Brug
derefter enhedens kommando ”Calibrate”
for at nulstille effektmåleren. Effektmåleren
vil sende nulværdien til cykelcomputeren.
BEMÆRK
Hvis du har en ny effektmåler eller
ny-monterede klinger, går der 2-3 ture,
før nulværdien er stabiliseret. Hvis der
regelmæssigt er mere end 50 mellem
startværdierne før og efter ture, eller hvis
værdien varierer fra dag til dag, bør du
ringe til Quarqs kundeservice.
Efectuai Zero manual cu utilizatorul fără
a sta pe bicicletă i cu braul pedalier de
pe partea acionată a bicicletei în poziia
orei 6, apoi pentru a aduce la zero contorul
de putere utilizai comanda „Calibrare”
a dispozitivului. Contorul de putere va
transmite ciclocomputerului valoarea
Abatere zero.
NOTĂ
La un contor de putere nou sau după
instalarea unor foi pedaliere noi, deviaia
de la zero se va stabiliza după 2 - 3
curse. Dacă valorile deviaiei de la zero
anterioare i ulterioare cursei diferă în
mod frecvent cu mai mult de 50 de puncte
sau dacă valorile zilnice diferă mult, vă
rugăm să vă adresai serviciului pentru
clieni de la Quarq.
Wykonaj procedurę zerowania ręcznego,
podczas której rowerzysta schodzi zroweru,
a ramię korby po stronie z napędem
ustawione jest w pozycji odpowiadającej
godzinie szóstej, a następnie wyślij ze
swojego urządzenia komendę „Kalibruj”,
by wyzerować miernik mocy. Miernik mocy
przekaże wartość przesunięcia zera do
komputera rowerowego.
UWAGA
W przypadku nowego miernika mocy
lub nowo zainstalowanych kół zębatych
łańcucha stabilizacja przesunięcia
zera wymaga 2-3 jazd. Gdy wartości
przesunięcia zera przed jazdą i po jeździe
często różnią się o więcej niż 50 punktów
lub wartości wjednym dniu różnią się
znacznie od wartości w kolejnym dniu,
należy skontaktować się z działem obsługi
klienta firmy Quarq.
Ruční vynulování provádějte, když jezdec
sesedl z kola a klika na straně pohonu
je v poloze „6 hodin“. Poté měřič výkonu
vynulujte pomocí příkazu „Kalibrovat“.
Měřič výkonu odešle hodnotu korekce nuly
zpět do cyklopočítače.
UPOZORNĚNÍ
Po montáži nového měřiče výkonu nebo
nových převodníků si ustálení korekce
nuly vyžádá 2–3 jízdy. Pokud se tyto
hodnoty liší o více než 50 bodů nebo
pokud se výrazně liší každodenní hodnoty,
obraťte se na zákaznickou podporu Quarq.
Εκτελείτε το Μη αυτόατο ηδενισό χωρί
τον ποδηλάτη στη σέλα και τη ανιβέλα
στην πλευρά ετάδοση κίνηση στην
κάθετη προ το έδαφο θέση. Κατόπιν
χρησιοποιήστε την εντολή «Βαθονόηση»
τη συσκευή σα για να ηδενίσετε το
ετρητή δύναη. Ο ετρητή δύναη
θα εταδώσει την τιή Μηδενική
αντιστάθιση στον υπολογιστή ποδηλασία.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η ηδενική αντιστάθιση χρειάζεται
2-3βόλτε ποδηλασία για να
σταθεροποιηθεί σε καινούριου
ετρητέ δύναη ή σε πρόσφατα
τοποθετηένου δακτυλίου δίσκων. Αν
οι τιέ Μηδενική αντιστάθιση πριν και
ετά την ποδηλασία απέχουν πάνω από
50 ονάδε εταξύ του συχνά, ή αν οι
καθηερινέ τιέ παρουσιάζουν εγάλη
διακύανση, καλέστε την εξυπηρέτηση
πελατών τη Quarq.
󻾇󻅈󾖴󼍰󼕿󼗟󼖄󼒯󾖴󼓿󼕳󺧟󼌿󻺋󾖴󺸣󻜟󾖴󻸰󼹋󼌿󻺋
󺫛󻅈󼮐󾖴󼷛󻔜󼷛󼋃󼒳 6󼁋󾖴󻦘󽌔󼌿󾖴󻆿󺩏󾖴󼁓󽋸󽋣󼋫
󽋇󻟟󼔔󼯇󼓇 “󼰇󻜛󻭻󻕷󼓣󽀧” 󻟴󻖨󼒳󾖴󻸛󼐘󽋇󼍛
󽁻󼐻󻥧󼺟󼓇󾖴󼍰󼕿󼒳󾖴󻝍󼬃󼁜󼁋󼎓󽁻󼐻󻥧󼺟󺥯
󻸛󼓣󼷣󻜰󾖴󼱣󽉗󼺟󻗋󾖴󼍰󼕿󾖴󼎓󽉳󻺺󾖴󺦁󼒳󾖴󼕳󻼐󽋏
󺧲󼓴󻀷󻁓
주의
󻸷󾖴󽁻󼐻󻥧󼺟󻛫󾖴󻸛󼐘󽋇󺧟󺸇󾖴󼨣󼓧󻜰󼓣󾖴󻸷󻗋
󻺓󼯇󻆋󾖴󺨬󼐟󽏻󼓇󾖴󻓫󼓣󻊘󾖴󽐳󾖴󼍰󼕿󾖴󼎓󽉳󻺺󼓣
󼊷󼖄󻆘󻀷󻁓󻓫󼓣󻊘󾖴󼕳󽐳󼓇󾖴󼍰󼕿󾖴󼎓󽉳󻺺
󺦁󼓣 50 󽅛󼓧󽀧󾖴󼓣󻸰󾖴󼦗󼓣󺥯󾖴󺸇󻀃󾖴󺨬󼐟󺥯
󼓿󼙫󾖴󼓷󺧟󺸇󾖴󻝓󼓫󾖴󼷛󺧻󾖴󻦃󺵿󻁓󻟣Quarq
󺩏󺦌󻺋󻮳󼀓󻺫󼺟󻗋󾖴󼍟󻓬󽋇󼁜󼁋󼎓
Manual Zero Manuel nulstilling Zero manual
Zerowanie ręczne (Manual Zero) Ruční vynulování Μη αυτόατο ηδενισό
󻾇󻅈󾖴󼍰󼕿󼗟󼖄

19
The power meter automatically turns on
when the crank arms are rotated, and shuts
off after 10 minutes of inactivity. The LED
status indicator will blink green or red to
indicate battery life.
Replace the battery when no LED status
indicator turns on after back-pedaling five
times.
Effektmåleren tændes automatisk, når
pedalarmen drejes rundt, og slukkes
efter 10minutteres inaktivitet. LED-
statusindikatoren vil blinke grønt eller
rødt for at angive batteriets status.
Udskift batteriet, når LED-statusindikatoren
ikke tændes, efter pedaleren er roteret
tilbage fem gange.
Contorul de putere pornete automat la
rotirea braelor pedaliere i se oprete
aproximativ după 10 minute de inactivitate.
Ledul indicator de stare clipete verde
sau rou pentru a indica durata de viaă
abateriei.
Dacă ledul de stare nu se aprinde după cinci
rotaii înapoi ale pedalierului înlocuii bateria.
Miernik mocy automatycznie włącza się,
gdy ramiona korby są obracane i wyłącza
się po 10 minutach bezczynności. Dioda
LED wskaźnika statusu będzie pulsować
wkolorze zielonym lub czerwonym, by
określić poziom naładowania akumulatora.
Wymień akumulator, jeśli po wykonaniu
pięciu obrotów korbą do tyłu dioda LED
wskaźnika statusu nie zapali się.
Měřič výkonu se automaticky zapne, když se
kliky začnou otáčet, a automaticky se vypne
po 10 minutách nečinnosti. Stavový indikátor
LED ukazuje stav baterie zeleným nebo
červeným blikáním.
Pokud se po pěti otočeních pedály směrem
dozadu stavový indikátor LED nezapne,
vyměňte baterii.
Ο ετρητή δύναη ενεργοποιείται
αυτόατα όταν περιστρέφονται οι
ανιβέλε, και απενεργοποιείται ετά από
περίπου 10λεπτά αδράνεια. Η ένδειξη
κατάσταση LED αναβοσβήνει ε πράσινο ή
κόκκινο χρώα υποδεικνύοντα τη διάρκεια
ζωή τη παταρία.
Αντικαταστήστε την παταρία όταν δεν
ενεργοποιείται η ένδειξη κατάσταση LED
ετά από πεταλάρισα προ τα πίσω πέντε
φορέ.
󼷛󻔜󼷛󼋃󼓣󾖴󻄻󼊳󺥯󻟣󾖴󽁻󼐻󻥧󼺟󺥯󾖴󼓿󻅈󼒫󻗋
󼲋󼜯󺩏, 10󻫳󾖴󻅈󼊷󾖴󼷛󻔜󼷛󼋃󼓣󾖴󼐯󼜰󼓣󼜯󾖴󼊹󼒫󻟣
󺰫󼜯󺧻󾖴󻆘󻀷󻁓󻦟󼺟󻜛󾖴󼔃󻔸󼌿󾖴󻊟󻓫 LED 󻸰󼹋
󽇋󼁋󺮟󺥯󾖴󺻨󻸸󾖴󻍿󻀃󾖴󼕰󻸸󼒫󻗋󾖴󺯋󻯐󼓴󻀷󻁓
󽄇󻁛󼒳 5󽏻󾖴󻈓󻗋󾖴󻦎󼒯󾖴󽐳󼌿󻄳 LED 󻸰󼹋
󽇋󼁋󺮟󺥯󾖴󼲋󼜯󼜯󾖴󼊹󻀃󾖴󺨬󼐟󾖴󻦟󼺟󻜛󻛫
󺪿󼨣󽋇󼁜󼁋󼎓
SRAM AXS
1
SRAM AXS Power
Meters: Remove the
battery cover.
SRAM AXS-
effektmålere: Fjern
batterilåget.
Contoare de
putere SRAM AXS:
Îndepărtai carcasa
bateriei.
Mierniki mocy
SRAM AXS:
Zdemontuj pokrywę
akumulatora.
Měřiče výkonu
SRAM AXS:
Sejměte kryt
baterie.
Μετρητές
δύναμης SRAM
AXS: Αφαιρέστε
το κάλυα τη
παταρία.
SRAM AXS
파워미터:󻦟󼺟󻜛
󼱓󻧳󻛫󾖴󻫳󻜛󽋘󻀷󻁓
Battery Replacement Udskiftning af batteri Înlocuirea bateriei
Wymiana akumulatora Výměna baterie Αντικατάσταση παταρία
󻦟󼺟󻜛󾖴󺪿󼨣
Battery Overview Overblik over batteriet Bateria
Omówienie akumulatora Kontrola baterie Επισκόπηση παταρία
󻦟󼺟󻜛󾖴󺦋󼐃
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit Αφαίρεση/Χαλάρωση
󻫳󻜛󽇯󺮟

20
Install a new CR2032 coin cell battery into
the battery compartment, and tighten the
cap hand tight.
⚠WARNING
Do not use sharp objects or tools to
remove batteries.
Consult the battery manufacturer for safe
handling instructions.
Keep the battery out of reach of children.
Do not put the battery in your mouth.
If ingested, seek medical attention
immediately.
Monter et nyt CR2032-knapcellebatteri i
batterirum, og spænd dækslet med hånden.
⚠ADVARSEL
Brug ikke skarpe genstande til at fjerne
batterier.
Kontakt producenten af batteriet for at få
anvisninger til sikker håndtering.
Hold batteriet væk fra børn. Put ikke
batteriet i munden. Hvis det sluges, skal
man øjeblikkeligt søge lægehjælp.
Montai o baterie tip monedă CR2032 nouă
în locaul pentru baterie i strângei capacul
cu mâna.
⚠AVERTIZARE
Nu utilizai instrumente ascuite pentru
aîndepărta bateria.
Pentru instruciuni referitoare la
manipularea în sigurană consultai
producătorul bateriei.
Nu lăsai bateria la îndemâna copiilor.
Nu introducei bateria în gură. În caz
de ingerare apelai imediat la asistenă
medicală.
Do komory akumulatora zamontuj nowy
akumulator pastykowy CR2032, a następnie
ręcznie mocno dokręć kapturek.
⚠OSTRZEŻENIE
Nie używaj ostrych narzędzi do
wyjmowania akumulatorów.
Wskazówki dotyczące bezpiecznego
użytkowania akumulatora dostępne są
od producenta akumulatora.
Przechowuj akumulator w miejscach
niedostępnych dla dzieci. Nie wkładaj
akumulatora do ust. W przypadku
połknięcia bezzwłocznie zwróć się o
pomoc lekarską.
Do přihrádky pro baterii vložte novou
knoflíkovou baterii CR2032 a rukou
utáhněte krytku.
⚠VAROVÁNÍ
K vyjímání baterií nepoužívejte ostré
předměty či nástroje.
Řiďte se pokyny pro bezpečnou
manipulaci od výrobce baterie.
Baterie uchovávejte mimo dosah dětí.
Baterii nevkládejte do úst. V případě
spolknutí okamžitě vyhledejte lékařskou
pomoc.
Τοποθετήστε ία καινούρια παταρία
CR2032 τύπου κουπιού στο θάλαο τη
παταρία, και σφίξτε καλά ε το χέρι το
καπάκι.
⚠ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην χρησιοποιείτε αιχηρά αντικείενα
ή εργαλεία για να αφαιρέσετε τι
παταρίε.
Συβουλευτείτε τον κατασκευαστή
τη παταρία για οδηγίε ασφαλού
χειρισού.
Φυλάξτε την παταρία ακριά από παιδιά.
Μην βάζετε την παταρία στο στόα σα.
Αν καταποθεί, ζητήστε αέσω ιατρική
φροντίδα.
󻸷󼳃󼓧󻺯󾖴󻦟󼺟󻜛󻛫󾖴󻦟󼺟󻜛󾖴󼁓󼌿󾖴󺺒󺩏
󻻿󼒫󻗋󾖴󼰐󼒳󾖴󻦃󼝌󾖴󼗟󼓴󻀷󻁓
⚠경고
󻦟󼺟󻜛󻛫󾖴󻫳󻜛󽋏󾖴󻊻󾖴󺸏󼯣󻗋󼐣󾖴󻢫󼨣󺸇󾖴󻄳󺫛󻛫
󻸛󼐘󽋇󼜯󾖴󻜷󼁜󼁋󼎓
󻦟󼺟󻜛󼓇󾖴󼊷󼕳󽋋󾖴󼭗󺭸󾖴󻦘󻨄󼌿󾖴󻁯󽋣󻺋󻀃
󻦟󼺟󻜛󾖴󼖋󼗟󻸛󼌿󾖴󻢧󼓇󽋇󼁜󼁋󼎓
󻦟󼺟󻜛󻀃󾖴󼌣󻜟󼓣󼓇󾖴󻻿󼌿󾖴󻁮󼜯󾖴󼊹󻀃󾖴󺩢󼌿
󻩣󺩯󽋇󼁜󼁋󼎓󻦟󼺟󻜛󻛫󾖴󼓴󼌿󾖴󺺒󼜯󾖴󻜷󼁜󼁋󼎓
󻦟󼺟󻜛󻛫󾖴󻸫󼸗󾖴󺨬󼐟󾖴󼛸󼁋󾖴󼓇󻸛󼓇󾖴󼜳󼦟󼒳
󻦊󼒫󼁜󼁋󼎓
Install Monter Montare
Montuj Namontovat Τοποθέτηση
󻺓󼯇
Remove/Loosen Fjern/løsn Demontare/slăbire
Demontuj/Poluzuj Odmontovat/
uvolnit Αφαίρεση/Χαλάρωση
󻫳󻜛󽇯󺮟
2 5
3 4 6
SRAM AXS
