Stahl 8537 User manual

Betriebsanleitung/Operating Instructions
Sicherheitsschalter
Safety switch
> 8537/2
> 8537/5

Betriebsanleitung
Sicherheitsschalter
> 8537/2
> 8537/5

Inhaltsverzeichnis
2147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Allgemeine Sicherheitshinweise ............................................................................3
4 Vorgesehener Einsatzbereich ...............................................................................4
5 Technische Daten .................................................................................................5
6 Transport, Lagerung und Entsorgung ...................................................................8
7 Montage ................................................................................................................8
8 Installation .............................................................................................................8
9 Inbetriebnahme .....................................................................................................9
10 Wartung .................................................................................................................9
11 Zubehör und Ersatzteile .....................................................................................10
12 EG-Baumusterprüfbescheinigung (1. Seite) ........................................................11
13 EG-Konformitätserklärung ...................................................................................12
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: [phone]
Telefax: [phone]
Internet: www.stahl.de
2.2 Angaben zur Betriebsanleitung
ID-NR.: 147924 / 8537608300
Publikationsnummer: S-BA-8537/2/5-03-de-24/02/2009
Technische Änderungen vorbehalten.
2.3 Verwendete Symbole
XHandlungsaufforderung:
Beschreibt durch den Anwender auszuführende Tätigkeiten.
ZReaktionszeichen:
Beschreibt Resultate bzw. Reaktionen auf Tätigkeiten.
XAufzählungszeichen
)Hinweiszeichen:
Beschreibt Hinweise und Empfehlungen.
Warnzeichen:
Gefahr durch spannungsführende Teile
Warnzeichen:
Gefahr durch explosionsfähige Atmosphäre!

147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Allgemeine Sicherheitshinweise
3
Sicherheitsschalter
8537/2, 8537/5
3 Allgemeine Sicherheitshinweise
3.1 Sicherheitshinweise für Montage- und Bedienpersonal
Die Betriebsanleitung enthält grundlegende Sicherheitshinweise, die bei Aufstellung,
Betrieb und Wartung zu beachten sind. Nichtbeachtung hat eine Gefährdung für
Personen, Anlage und Umwelt zur Folge.
Vor Montage/Inbetriebnahme:
XBetriebsanleitung lesen.
XMontage- und Betriebspersonal ausreichend schulen.
XSicherstellen, dass der Inhalt der Betriebsanleitung vom zuständigen Personal voll
verstanden wird.
XEs gelten die nationalen Montage- und Errichtungsvorschriften
(z.B. IEC/EN 60079-14).
Bei Unklarheiten:
XMit Hersteller Kontakt aufnehmen.
Bei Betrieb der Geräte:
XBetriebsanleitung am Einsatzort verfügbar halten.
XSicherheitshinweise beachten.
XNationale Sicherheits- und Unfallverhütungsvorschriften beachten.
XGerät nur entsprechend der Leistungsdaten betreiben.
XWartungsarbeiten bzw. Reparaturen, die nicht in der Betriebsanleitung beschrieben
sind, dürfen nicht ohne vorherige Abstimmung mit dem Hersteller durchgeführt wer-
den.
XBeschädigungen können den Explosionsschutz aufheben.
XUmbauten und Veränderungen am Gerät, die den Explosionsschutz beeinträchtigen,
sind nicht gestattet.
XGerät nur in unbeschädigtem, trockenem und sauberem Zustand einbauen und
betreiben.
3.2 Warnhinweise
Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert:
Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem
gefahrenspezifischen Symbol gekennzeichnet.
WARNUNG
Gefahr durch unbefugte Arbeiten am Gerät!
ZVerletzungen und Sachschäden drohen.
XMontage, Installation, Inbetriebnahme, Betrieb und Wartung dürfen ausschließlich
von dazu befugtem und entsprechend geschultem Personal durchgeführt werden.
WARNUNG
Art und Quelle der Gefahr!
ZMögliche Folgen.
XMaßnahmen zur Vermeidung der Gefahr.

Vorgesehener Einsatzbereich
4147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
3.3 Normenkonformität
Die Sicherheitsschalter entsprechen folgenden Bestimmungen und Normen:
XRichtlinie 94/9/EG
XIEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4, IEC/EN 60947-5-1
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7, IEC/EN 60079-11
XIEC/EN 61241-0, IEC/EN 61241-1
4 Vorgesehener Einsatzbereich
Die Sicherheitsschalter der Reihe 8537 übernehmen während Reinigungs- und Repara-
turarbeiten die zwangsläufige Abtrennung der elektrischen Energiezufuhr von Anlagen in
explosionsgefährdeten Bereichen.
Die Sicherheitsschalter 8537/2 und 8537/5 sind für den Einsatz in explosionsgefährdeten
Bereichen der Zonen 1, 2, 21 und 22 zugelassen.
WARNUNG
Gerät nur bestimmungsgemäß einsetzen!
ZSonst erlischt Herstellerhaftung und Gewährleistung.
XGerät ausschließlich entsprechend den in dieser Betriebsanleitung festgelegten
Betriebsbedingungen verwenden.
XGerät darf in explosionsgefährdeten Bereichen nur gemäß dieser Betriebsanleitung
betrieben werden.

147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Technische Daten
5
Sicherheitsschalter
8537/2, 8537/5
5 Technische Daten
Explosionsschutz
Gasexplosionsschutz
ATEX EII 2 G Ex de IIC T6, T5
EII 2 G Ex de ia IIC T6, T5
IECEx Ex de IIC T6, T5
Ex de ia IIC T6, T5
Staubexplosionsschutz
ATEX EII 2 D Ex tD A21 IP65 T80 °C, T95 °C
IECEx Ex tD A21 IP65 T80 °C, T95 °C
Bescheinigungen
ATEX PTB 02 ATEX 1033
IECEx IECEx PTB 06.0073
Hauptkontakte
Bemessungs-
betriebsspannung
690 V AC (250 A, 125 A, 63 A, 40 A, 25 A, 16 A, 12 A) / 500 V AC (80 A, 160 A)
Bemessungs-
betriebsstrom
12 A / 16 A; 16 A; 25 A; 40 A; 63 A / 80 A; 125 A / 160 A
Schaltleistung
nach IEC / EN 60947-3; DIN VDE 0660, Teil 107
Bemessungs-
isolationsspannung
750 V
Bemessungs-
stoßspannungsfestigkeit
6 kV
Lebensdauer elektrisch /
mechanisch > 105Schaltspiele
max. Kurzschlussschutz
Auslösecharakteristik: gL / gG gemäß DIN VDE 0636, Teil 10
Anschlussklemmen
AC 23 12 A 16 A 25 A 40 A 63 A 80 A 125 A 160 A
UePPPPPPP P
230 V ~
400 V ~
500 V ~
690 V ~
2,2 kW
4,0 kW
5,5 kW
7,5 kW
4,0 kW
7,5 kW
7,5 kW
11,0 kW
5,5 kW
11,0 kW
15,0 kW
22,0 kW
11,0 kW
18,5 kW
22,0 kW
37,0 kW
18,5 kW
30,0 kW
37,5 kW
55,0 kW
22,0 kW
37,0 kW
55,0 kW
-
37,0 kW
55,0 kW
75,0 kW
110,0 kW
45,0 kW
85,0 kW
110,0 kW
-
AC 3 12 A 16 A 25 A 40 A 63 A 80 A 125 A
UePPPPPPP
230 V ~
400 V ~
500 V ~
690 V ~
2,2 kW
4,0 kW
5,5 kW
7,5 kW
4,0 kW
7,5 kW
7,5 kW
11,0 kW
5,5 kW
11,0 kW
15,0 kW
22,0 kW
11,0 kW
18,5 kW
22,0 kW
37,0 kW
18,5 kW
30,0 kW
37,5 kW
55,0 kW
22,0 kW
37,0 kW
55,0 kW
55,0 kW
37,0 kW
55,0 kW
75,0 kW
-
12 / 16 A 16 A 25 A 40 A 63 / 80 A 125 / 160 A 250 A
16 A bei Ie= 12 A, 690 V AC 50 A 50 A 80 A 100 / 125 A 200 A 315 A
12 /
16 A
16 A 25 A 40 A 63 /
80 A
125 /
160 A
250 A
2,5 /
4 mm2
4 /
6 mm2
6 /
10 mm216 mm225 mm235 mm295 mm2120 mm2
120
mm2
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
mehr-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
mehr-
drähtig
mehr-
drähtig

Technische Daten
6147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
Hilfskontakte
Schalter 3-polig: 1 Schließer (EIN nacheilend - AUS voreilend)
6-polig: 2 Schließer (1 x EIN nacheilend - AUS voreilend / 1 x normal schaltend)
Bemessungs-
betriebsspannung
Bemessungs-
betriebsstrom
Anschlussklemmen
Gehäusematerial 8537/2: Polyesterharz, glasfaserverstärkt
8537/5: Stahlblech lackiert oder Edelstahl (1.4404)
Gehäusedeckel In Schaltstellung EIN abnehmbar, in AUS-Stellung verriegelt
Schaltgriff In 0-Stellung 3fach abschließbar durch Vorhängeschlösser
Farbe: Griff schwarz, Schutzkragen schwarz
Sonder: Griff rot, Schutzkragen gelb
Schutzart IP66 (12 A / 16 A, 16 A, 25 A, 40 A, 63 / 80 A)
IP54 (125 / 160 A, 250 A)
Betriebstemperaturbereich -20 °C ... + 40 °C
-40 °C (Ta (55 °C

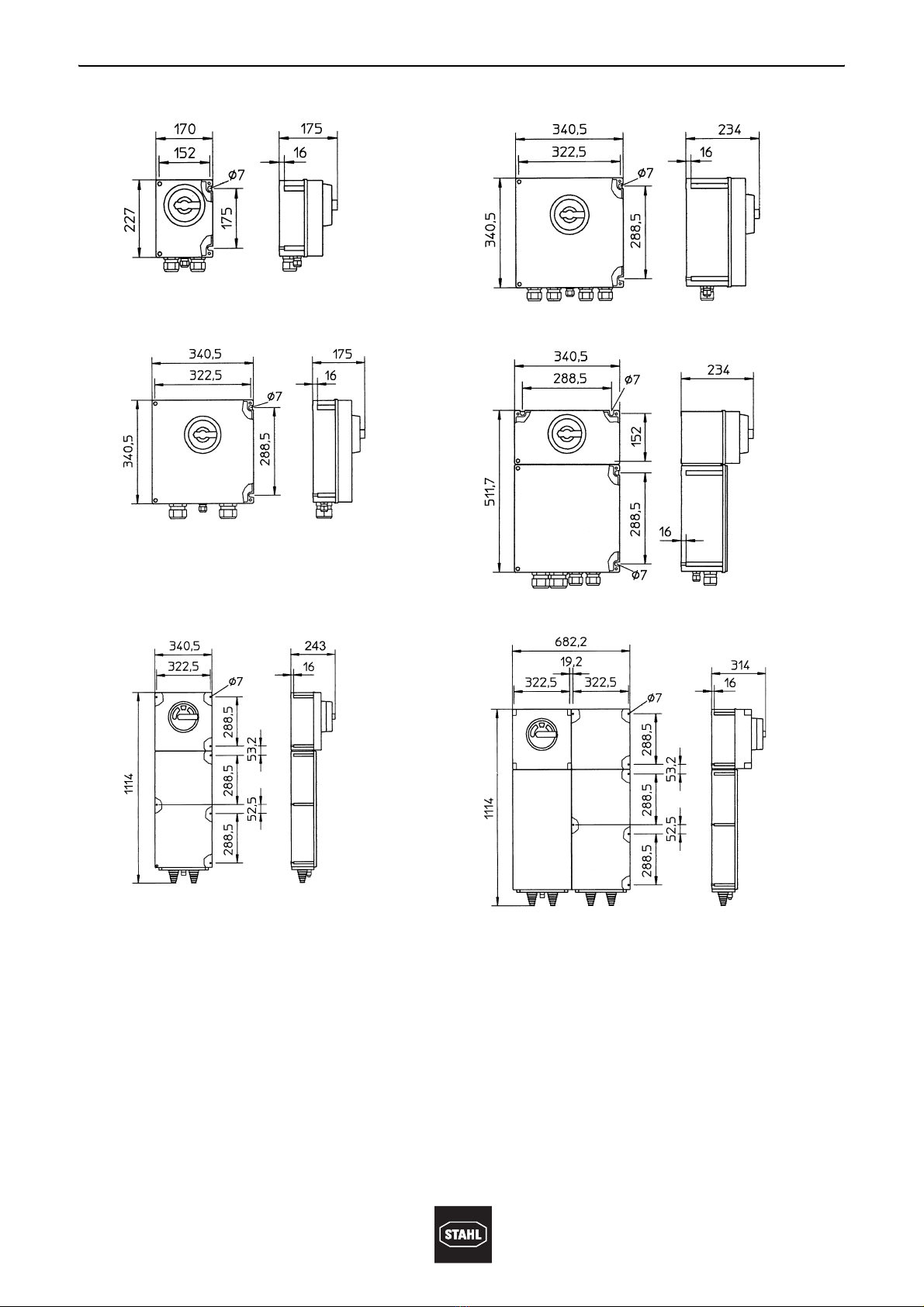

Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
04436E00
8537/2-701, 12 A / 16 A, 3-polig
04444E00 04443E00
8537/2-702, 16 A, 3-polig 8537/2-802, 16 A, 6-polig
04442E00
04441E00
8537/2-703, 25 A, 3-polig 8537/2-803, 25 A, 6-polig
12 A / 16 A - Ausführung: 400 V AC
16 A-, 25 A-, 40 A, 63 A / 80 A-, 125 A / 160 A, 250 A -Ausführung: 500 V AC
12 / 16 A, 250 A - Ausführungen 6 A
16 A, 25 A, 40 A, 63 / 80 A, 125 / 160 A - Ausführungen 10 A
12 /
16 A
16 A 25 A 40 A 63 /
80 A
125 /
160 A
250 A
2,5 /
4 mm2
4 /
6 mm2
4 /
6 mm24 mm24 mm24 mm24 mm2
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
fein-/ein-
drähtig
feindrähtig

147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Technische Daten
7
Sicherheitsschalter
8537/2, 8537/5
04440E00
04439E00
8537/2-705, 40 A, 3-polig 8537/2-805, 40 A, 6-polig
04438E00
04437E00
8537/2-706, 63 A / 80 A, 3-polig 8537/2-806, 63 A / 80 A, 6-polig
04720E00
04449E00
8537/2-709, 125 A / 160 A, 3-polig 8537/2-809, 125 A / 160 A, 6-polig
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten

Transport, Lagerung und Entsorgung
8147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
6 Transport, Lagerung und Entsorgung
Transport
XErschütterungsfrei in Originalkarton, nicht stürzen, vorsichtig handhaben.
Lagerung
XTrocken in Originalverpackung lagern.
Entsorgung
XUmweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
7Montage
8 Installation
8.1 Netzanschluss
XAderendhülsen gasdicht und mit geeignetem Werkzeug anbringen.
XLeiteranschluss mit besonderer Sorgfalt durchführen.
XLeiterisolation muss bis an die Klemme heranreichen.
XLeiter darf beim Abisolieren nicht beschädigt werden.
XLeitungen und Art der Verlegung so auswählen, dass die maximal zulässigen Leiter-
temperaturen nicht überschritten werden.
XSchutzleiter grundsätzlich anschließen.
XAnzugsdrehmoment der Klemmstellen beachten:
)Bei freier Bewitterung wird empfohlen, das explosionsgeschützte elektrische
Betriebsmittel mit Schutzdach oder -wand auszurüsten.
)Bohrbild siehe Maßzeichnung.
WARNUNG
Nicht korrekt installierte Komponenten!
ZBei nicht korrekt installierten Komponenten ist der Explosionsschutz nicht
mehr gewährleistet.
XInstallation strikt nach Anleitung und unter Berücksichtigung der nationalen
Sicherheits- und Unfallverhütungsvorschriften (z.B. IEC/EN 60079-14)
durchführen.
Ausführung Anzugsdrehmoment der
Klemmstellen
12 A, 16 A, 25 A 1,8 Nm
40 A, 63 A, 80 A 3,8 Nm
125 A, 160 A 10 - 20 Nm

147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Inbetriebnahme
9
Sicherheitsschalter
8537/2, 8537/5
8.2 Vorsicherungen
XGeeignete Vorsicherungen vorsehen, s. Kapitel 5 „Technische Daten“.
8.3 Vorsicherung bei Hilfsstromkreisen
XGrundsätzlich sind Hilfsstromkreise mit 10 A gL gegen Kurzschluss abzusichern.
8.4 Eigensichere Stromkreise
XIn eigensicheren Stromkreisen dürfen nur isolierte Kabel und Leitungen verwendet
werden, deren Prüfspannung AC 500V beträgt und deren Mindestqualität HO5 ent-
spricht.
XDer Durchmesser einzelner Leiter darf nicht weniger als 0,1 mm betragen, dies gilt
auch für die einzelnen Drähte von feindrähtigen Leitern.
XEx i - Stromkreise sind auf blaue Reihenklemmen verdrahtet.
9 Inbetriebnahme
Vor Inbetriebnahme
XLeitungen auf festen Sitz prüfen.
XKabeleinführung auf Schäden untersuchen.
XAnzugsdrehmoment kontrollieren.
XSicherstellen, dass der Anschluss ordnungsgemäß ausgeführt wurde.
XSicherstellen, dass nicht benutzte Kabeleinführungen mit gemäß Richtlinie 94/9/EG
bescheinigten Stopfen abgedichtet sind.
XSicherstellen, dass nicht benutzte Bohrungen mit gemäß Richtlinie 94/9/EG beschei-
nigten Verschlussstopfen abgedichtet sind.
XSicherstellen, dass Schrauben und Muttern fest angezogen sind.
XSicherstellen, dass sich keine Fremdkörper im Gerät befinden.
10 Wartung
10.1 Regelmäßige Wartungsarbeiten
XArt und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
(z.B. IEC/EN/DIN 60079-17) entnehmen.
XDie Fristen so bemessen, dass entstehende Mängel in der Anlage, mit denen zu
rechnen ist, rechtzeitig festgestellt werden.
WARNUNG
Gefahr durch unbefugte Arbeiten am Gerät!
ZVerletzungen und Sachschäden drohen.
XMontage, Installation, Inbetriebnahme, Betrieb und Wartung dürfen ausschließlich
von dazu befugtem und entsprechend geschultem Personal durchgeführt werden.
WARNUNG
Gefahr durch spannungsführende Teile!
ZSchwerste Verletzungen drohen.
XAlle Anschlüsse und Verdrahtungen spannungsfrei schalten.
XAnschlüsse gegen unbefugtes Schalten sichern.

Zubehör und Ersatzteile
10 147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
Im Rahmen der Wartung prüfen:
XLeitungen auf festen Sitz
XLeitungseinführungen auf festen Sitz
XZustand der Leitungseinführungen
XDichtungen auf Beschädigungen
XGerät auf sichtbare Schäden
XEinhaltung der zulässigen Temperaturen gem. EN 60079-0
XBestimmungsgemäße Funktion
XInnenraum auf Feuchtigkeit und Schmutz.
10.2 Reinigung
XReinigung mit einem Tuch, Besen, Staubsauger o.Ä.
XBei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
XNiemals aggressive Reinigungsmittel oder Lösungsmittel verwenden.
11 Zubehör und Ersatzteile
WARNUNG
Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der Fa. R. STAHL
Schaltgeräte GmbH.

147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
EG-Baumusterprüfbescheinigung (1. Seite)
11
Sicherheitsschalter
8537/2, 8537/5
12 EG-Baumusterprüfbescheinigung (1. Seite)

EG-Konformitätserklärung
12 147924 / 8537608300
S-BA-8537/2/5-03-de-24/02/2009
Sicherheitsschalter
8537/2, 8537/5
13 EG-Konformitätserklärung

Operating Instructions
Safety switch
> 8537/2
> 8537/5

Contents
2147924 / 8537608300
S-BA-8537/2/5-03-en-24/02/2009
Safety switch
8537/2, 8537/5
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 General Safety Information ...................................................................................3
4 Designated Use .....................................................................................................4
5 Technical Data ......................................................................................................5
6 Transport, Storage and Disposal ...........................................................................8
7 Assembly ...............................................................................................................8
8 Installation .............................................................................................................8
9 Commissioning ......................................................................................................9
10 Maintenance ..........................................................................................................9
11 Accessories and spare parts ..............................................................................10
12 Type Examination Certificate (Page 1) ................................................................11
13 Declaration of Conformity ....................................................................................12
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl.de
2.2 Information regarding the Operating Instructions
ID NO.: 147924 / 8537608300
Publication Code: S-BA-8537/2/5-03-en-24/02/2009
We reserve the right to make technical changes without notice.
2.3 Symbols Used
XAction request:
Describes actions to be carried out by the user.
ZReaction sign:
Describes the results or the reactions to the actions taken.
XBullet
)Commentary sign:
describes the notes and recommendations.
Warning sign:
Danger from energised parts!
Warning sign:
Danger due to an explosive atmosphere!

147924 / 8537608300
S-BA-8537/2/5-03-en-24/02/2009
General Safety Information
3
Safety switch
8537/2, 8537/5
3 General Safety Information
3.1 Safety Instructions for Assembly and Operating Personnel
The operating instructions contain basic safety instructions which are to be observed
during installation, operation and maintenance. Non-observance can lead to
endangerment of persons, plant and the environment.
Before assembly/commissioning:
XRead through the operating instructions.
XGive adequate training to the assembly and operating personnel.
XEnsure that the contents of the operating instructions are fully understood by the
personnel in charge.
XThe national installation and assembly regulations (e.g. IEC/EN 60079-14) apply.
If you have questions:
XContact the manufacturer.
When operating the device:
XEnsure the operating instructions are made available on location at all times.
XObserve safety instructions.
XObserve national safety and accident prevention regulations.
XOnly run the device according to its performance data.
XServicing/maintenance work or repairs which are not described in the operating
instructions must not be performed without prior agreement with the manufacturer.
XAny damage may render explosion protection null and void.
XNo changes to the device impairing their explosion protection are permitted.
XInstall and use the device only if it is undamaged, dry and clean.
3.2 Warnings
Warnings are sub-divided in these operating instructions according to the following
scheme:
They are always identified by the signalling word “WARNING“ and sometimes also have
a symbol which is specific to the danger involved.
WARNING
Risk due to unauthorised work being performed on the device!
ZRisk of injury and damage to equipment.
XAssembly, installation, commissioning, operation and maintenance must only be
performed by personnel who are both authorised and suitably trained for this purpose.
WARNING
Type and source of the danger!
ZPossible consequences.
XMeasures to avoid danger.

Designated Use
4147924 / 8537608300
S-BA-8537/2/5-03-en-24/02/2009
Safety switch
8537/2, 8537/5
3.3 Conformity to Standards
The safety switches comply with the following standards and directives:
XDirective 94/9/EC
XIEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4, IEC/EN 60947-5-1
XIEC/EN 60079-0, IEC/EN 60079-1, IEC/EN 60079-7, IEC/EN 60079-11
XIEC/EN 61241-0, IEC/EN 61241-1
4 Designated Use
Safety switches of series 8537 ensure that machines in areas subject to explosion hazard
are disconnected from electrical power during cleaning and repair work.
The safety switches 8537/2 and 8537/5 are approved for use in hazardous areas zones
1, 2, 21 and 22.
WARNING
Only use the device for its intended purpose!
ZOtherwise, the manufacturer’s liability and warranty expire.
XThe device may only be used under the operating conditions described in these
operating instructions.
XThe device may only be used in hazardous areas according to these operating
instructions.

147924 / 8537608300
S-BA-8537/2/5-03-en-24/02/2009
Technical Data
5
Safety switch
8537/2, 8537/5
5 Technical Data
Explosion protection
Gas explosion protection
ATEX EII 2 G Ex de IIC T6, T5
EII 2 G Ex de ia IIC T6, T5
IECEx Ex de IIC T6, T5
Ex de ia IIC T6, T5
Dust explosion protection
ATEX EII 2 D Ex tD A21 IP65 T80 °C, T95 °C
IECEx Ex tD A21 IP65 T80 °C, T95 °C
Certificates
ATEX PTB 02 ATEX 1033
IECEx IECEx PTB 06.0073
Main contacts
Rated operational voltage 690 V AC (250 A, 125 A, 63 A, 40 A, 25 A, 16 A, 12 A) / 500 V AC (80 A, 160 A)
Rated operational current 12 A / 16 A; 16 A; 25 A; 40 A; 63 A / 80 A; 125 A / 160 A
Switching capacity
according to IEC / EN 60947-3; DIN VDE 0660, part 107
Rated insulation voltage 750 V
Rated impulse withstand
voltage
6 kV
Service life of electrical /
mechanical parts > 105operations
Max. short circuit
protection
Triggering characteristics: gL / gG acc. to DIN VDE 0636, part 10
Terminals
AC 23 12 A 16 A 25 A 40 A 63 A 80 A 125 A 160 A
UeP P P P P P P P
230 V ~
400 V ~
500 V ~
690 V ~
2.2 kW
4.0 kW
5.5 kW
7.5 kW
4.0 kW
7.5 kW
7.5 kW
11.0 kW
5.5 kW
11.0 kW
15.0 kW
22.0 kW
11.0 kW
18.5 kW
22.0 kW
37.0 kW
18.5 kW
30.0 kW
37.5 kW
55.0 kW
22.0 kW
37.0 kW
55.0 kW
-
37.0 kW
55.0 kW
75.0 kW
110.0 kW
45.0 kW
85.0 kW
110.0 kW
-
AC 3 12 A 16 A 25 A 40 A 63 A 80 A 125 A
UeP P P P P P P
230 V ~
400 V ~
500 V ~
690 V ~
2.2 kW
4.0 kW
5.5 kW
7.5 kW
4.0 kW
7.5 kW
7.5 kW
11.0 kW
5.5 kW
11.0 kW
15.0 kW
22.0 kW
11.0 kW
18.5 kW
22.0 kW
37.0 kW
18.5 kW
30.0 kW
37.5 kW
55.0 kW
22.0 kW
37.0 kW
55.0 kW
55.0 kW
37.0 kW
55.0 kW
75.0 kW
-
12 / 16 A 16 A 25 A 40 A 63 / 80 A 125 / 160 A 250 A
16 A at Ie= 12 A, 690 V AC 50 A 50 A 80 A 100 / 125 A 200 A 315 A
12 /
16 A
16 A 25 A 40 A 63 /
80 A
125 /
160 A
250
A
2.5 /
4 mm2
4 /
6 mm2
6 /
10 mm216 mm225 mm235 mm295 mm2120 mm2
120
mm2
finely
stranded
/ solid
wire
finely
stranded
/ solid
wire
finely
stranded
/ solid
wire
finely
stranded
/ solid
wire
stranded finely
stranded
/ solid
wire
finely
stranded
/ solid
wire
stranded multi-
wire

Technical Data
6147924 / 8537608300
S-BA-8537/2/5-03-en-24/02/2009
Safety switch
8537/2, 8537/5
Auxiliary contacts
Switch 3 pole: 1 NO (ON delayed - OFF advanced)
6 pole: 2 NO (1 x ON delayed - OFF advanced / 1 x switching normally)
Rated operating voltage
Rated operational current
Terminals
Enclosure material 8537/2: Polyester resin, glass fibre reinforced
8537/5: painted sheet steel or stainless steel (1.4404)
Enclosure cover In "ON" position removable, in "OFF" position interlocked
Handle In 0-position 3-times padlockable,
Colour: Handle black, protective collar black
Special version: Protective handle red, collar yellow
Ingress Protection IP66 (12 A / 16 A, 16 A, 25 A, 40 A, 63 / 80 A)
IP54 (125 / 160 A, 250 A)
Operating temperature range -20 °C ... + 40 °C
-40 °C (Ta (55 °C
Dimensional drawings (all dimensions in mm) - subject to alterations
04436E00
8537/2-701, 12 A / 16 A, 3-pole
04444E00 04443E00
8537/2-702, 16 A, 3-pole 8537/2-802, 16 A, 6-pole
04442E00
04441E00
8537/2-703, 25 A, 3-pole 8537/2-803, 25 A, 6-pole
12 A / 16 A - version: 400 V AC
16 A-, 25 A-, 40 A, 63 A / 80 A-, 125 A / 160 A, 250 A -version: 500 V AC
12 / 16 A, 250 A - versions 6 A
16 A, 25 A, 40 A, 63 / 80 A, 125 / 160 A - versions 10 A
12 /
16 A
16 A 25 A 40 A 63 /
80 A
125 /
160 A
250 A
2,5 /
4 mm2
4 /
6 mm2
4 /
6 mm24 mm24 mm24 mm24 mm2
finely
stranded /
solid wire
finely
stranded /
solid wire
finely
stranded /
solid wire
finely
stranded /
solid wire
finely
stranded /
solid wire
finely
stranded /
solid wire
finely
stranded
wire
