1. EINLEITUNG
HINWEIS
Bevor Sie die Waage benutzen, lesen Sie sich bitte dieses Handbuch sorgfältig durch
und bewahren Sie es gut für den zukünftigen Gebrauch auf.
SICHERHEITSHINWEISE
Für eine gute Leistung und präzise Messungen seien Sie vorsichtig beim täglichen
Betrieb und der Wartung. Berücksichtigen Sie die folgenden Anweisungen:
• Überladen Sie die Waage NICHT. Dies würde die Wägezelle beschädigen und der
Garantieanspruch würde erlischen.
• Lassen Sie KEINE Gewichte für lange Zeit auf der Waage. Dies vermindert die
Genauigkeit der Waage und verkürzt die Lebensdauer derWägezelle.
• Untersuchen Sie vor dem Gebrauch den Bügel und den Haken.
• Wenn die Batterien der Waage leer sind, ersetzen Sie diese durch aufgeladene
Batterien.
• Benutzen Sie die Waage NICHT bei Donner oder Regen.
• Versuchen Sie NICHT selbst, die Waage zu reparieren. Kontaktieren Sie Ihre ört-
liche Handelsvertretung.
2. SPEZIFIKATIONEN
MERKMALE
Diese Waage ist eine Kombination aus einem fehlerfreien und geprüften mechanischen
Entwurf, ausgestattet mit modernster Elektronik, um Ihnen ein Gerät mit
überragenden Eigenschaften zu bieten. Sie ist vielseitig, verlässlich, genau und leicht zu
bedienen.
Hochwertige Qualität
Großartige Sicherheit
Das neueste Design
führende Technologie
In Übereinstimmung mit OIML R76, GB/T11883-
2002. ISO9001-2000 zertiziertes Qualitätssystem.
Qualitativ hochwertiger Haken, sowie Gehäuse aus
Aluminiumguss für eine höhere Sicherheit.
20mm LCD, Sichtabstand über 10m.Abnehmbarer
Haken.
Die SMT Technologie, der qualitativ hochwertige integ-
rierte Schaltkreis und der geeigneteWaagehaken garan-
tieren eine lange Lebensdauer.
DE

4
DE
Efziente Energie-Nutzung
Tragbar
3*AA Batterie mit auf geringem Energieverbrauch
ausgelegter Konstruktion Akku für das Waagemodell
SBS-KW-300/100.
Verschiedene Farben sind optional erhältlich. Leicht
zu transportieren.
SPEZIFIKATIONEN
Genauigkeitsklasse GB/T 11883-2002 Klasse III Entsprechend
OIML R76
Tarierbandbreite 100% Full Scale
Auto Null ±50% Full Scale
Manuelle Null ±2% Full Scale
Null-Einstellung 0.5e/s
Zeit bis zur stabilen Ablesung ≤10 Sekunden
Schlafmodus Stabil und keine Handlungsvornahme in 3 Sek.
Auto-Abschaltung Stabil und keine Handlungsvornahme in 3 Min.
Überladung 100% Full Scale + 9e
Max. Sicherheitsladung 120% Full Scale
Bruchlast 300% Full Scale
Batterielebensdauer >150 Stunden
Batterie 3*AA Batterie;Akku für dasWaagemodell SBS-
KW-300/100
Temp. (Op.) - 10C ~ + 40C
Feuchtigkeit (Op.) ≤90% bei 20C
Display 0,7 Zoll (17,78 mm) numerisch
Nettogewicht 620g
KAPAZITÄT UND AUFLÖSUNG
Modell Max. Kap. (kg/Pfund) Unterteilung (kg/Pfund)
SBS-KW-300AW
SBS-KW-300AB
SBS-KW-300AR
SBS-KW-300/100-0
SBS-KW-300/100
300/660 0,10/0,22
5
DE
SCHEMATISCHES DIAGRAMM
POWER
LOADCELL
ADC
PGA
CPU
LCD
KEY
Power = Energie
Key = Taste
Loadcell = Wägezelle
ADC = AD-Wandler
PGA
CPU
LCD

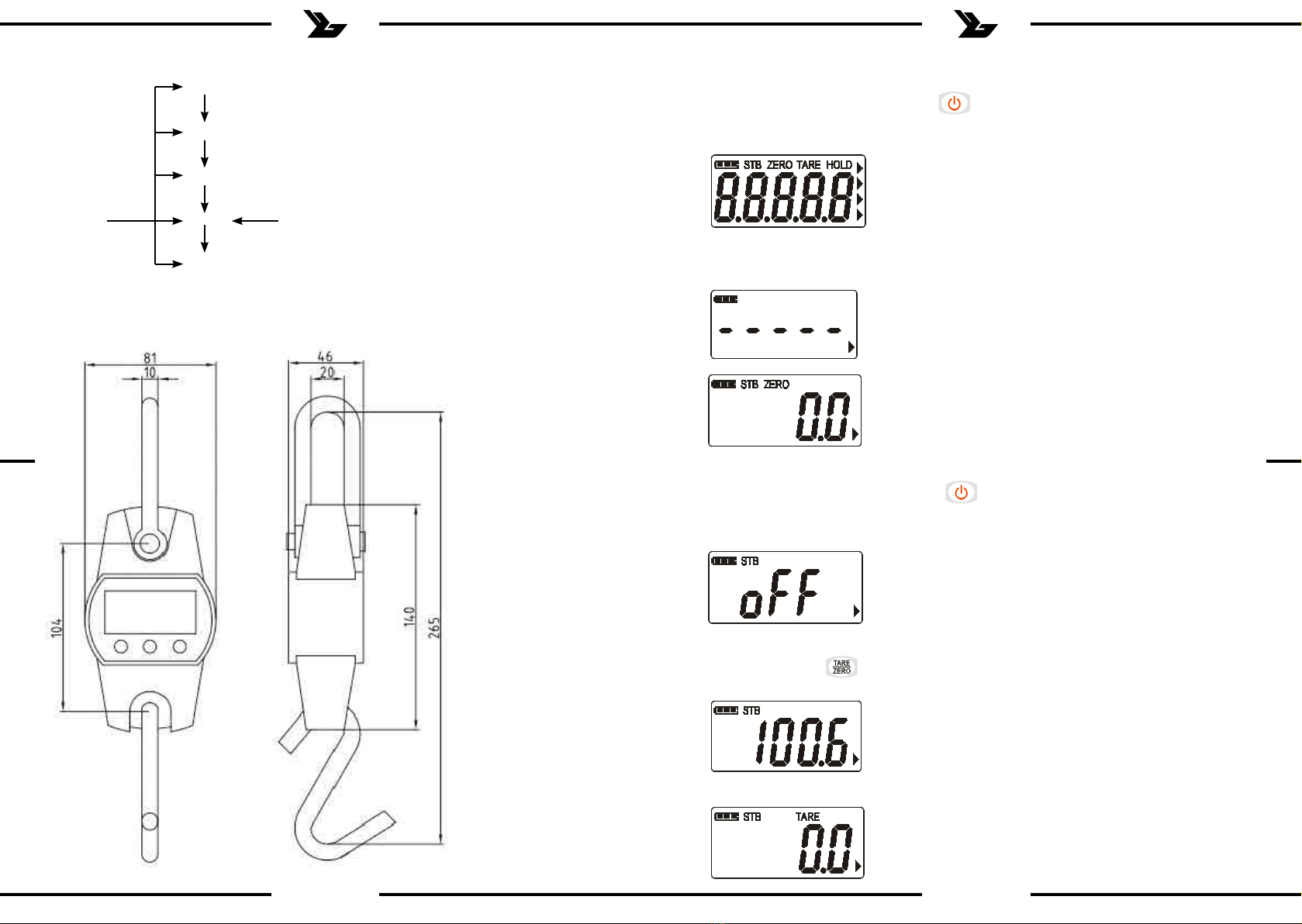

ABMESSUNGEN
Für die Modelle SBS-KW-300A, SBS-KW-300AB; SBS-KW-300AR

6
DE
3. BETRIEBSANLEITUNG
EINSCHALTEN

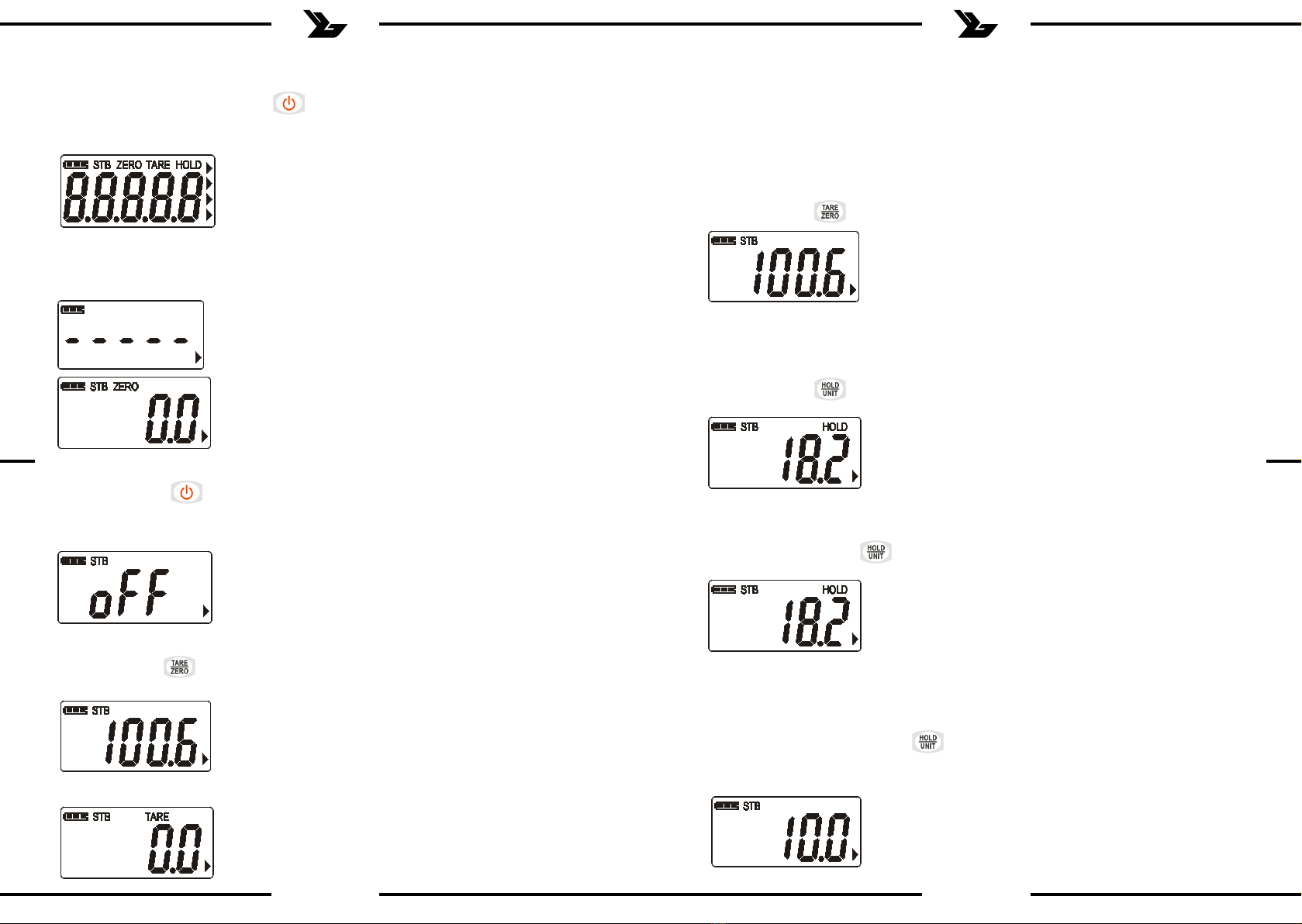

» Drücken Sie 1 Sekunde lang auf um das Gerät hochzufahren, den Batterietest
und die Initialisierung durchzuführen.
Der Bildschirm zeigt die Symbole für die Erkennung an, während die Waage die Ladung
ermittelt und die Null-Einstellung vornimmt.
AUSSCHALTEN
Drücken Sie auf 1 Sekunde lang, um die Waage abzuschalten.
Das Display zeigt das Symbol für die Abschaltung an.
TARIEREN
Drücken Sie auf um das Gewicht alsTara zu speichern.
“TARE” wird angezeigt und das Gewicht geht auf Null.
7
DE
Wenn das Gewicht über 100% Full Scale ist oder weniger als 0, ist Tara nicht erlaubt.
Wenn das Gewicht nicht stabil ist oder gehalten wird, ist Tara nicht erlaubt.
Das Tarieren vermindert die scheinbare Überladebandbreite derWaa
ge.Wenn z.B. ein 10kg Container tariert wird und die Maximalkapazität der Waage
50kg beträgt, wird dieWaage bei einem neuen Gewicht von 40,18kg überladen (5000
– 1000 + zusätzliche 9 Einteilungen).
Drücken Sie auf um die Tara zurückzusetzen
“TARE” verschwindet, und das Gewicht verbleibt im Bruttomodus.
HALTEN
Drücken Sie auf um das Display zu arretieren.
“HOLD” wird angezeigt und das Display wird starr.
Drücken Sie erneut auf um das Display wieder freizugeben.
“HOLD” wird ausgeblendet und das Display nimmt die Aktualisierung vor.
UMSCHALTER FÜR DIE EINHEITEN
Drücken Sie 1 Sekunde lang auf um die Maßeinheit zwischen kg, Pfund und N
umzuschalten.

8
DE
Wenn die Waage tariert oder gehalten wird, ist ein Umschalten der Einheit nicht
erlaubt.
NULLSTELLUNG
Drücken Sie 1 Sekunde lang auf um die Waage auf Null zu setzen.
“ZERO” wird angezeigt und das Gewicht auf Null gesetzt.
Wenn das Gewicht tariert wird, nicht stabil ist oder nicht gehalten wird, ist die Null-
stellung nicht zulässig.
Wenn das Gewicht über der Manuellen Nullbandbreite liegt, ist die Nullstellung nicht
erlaubt.

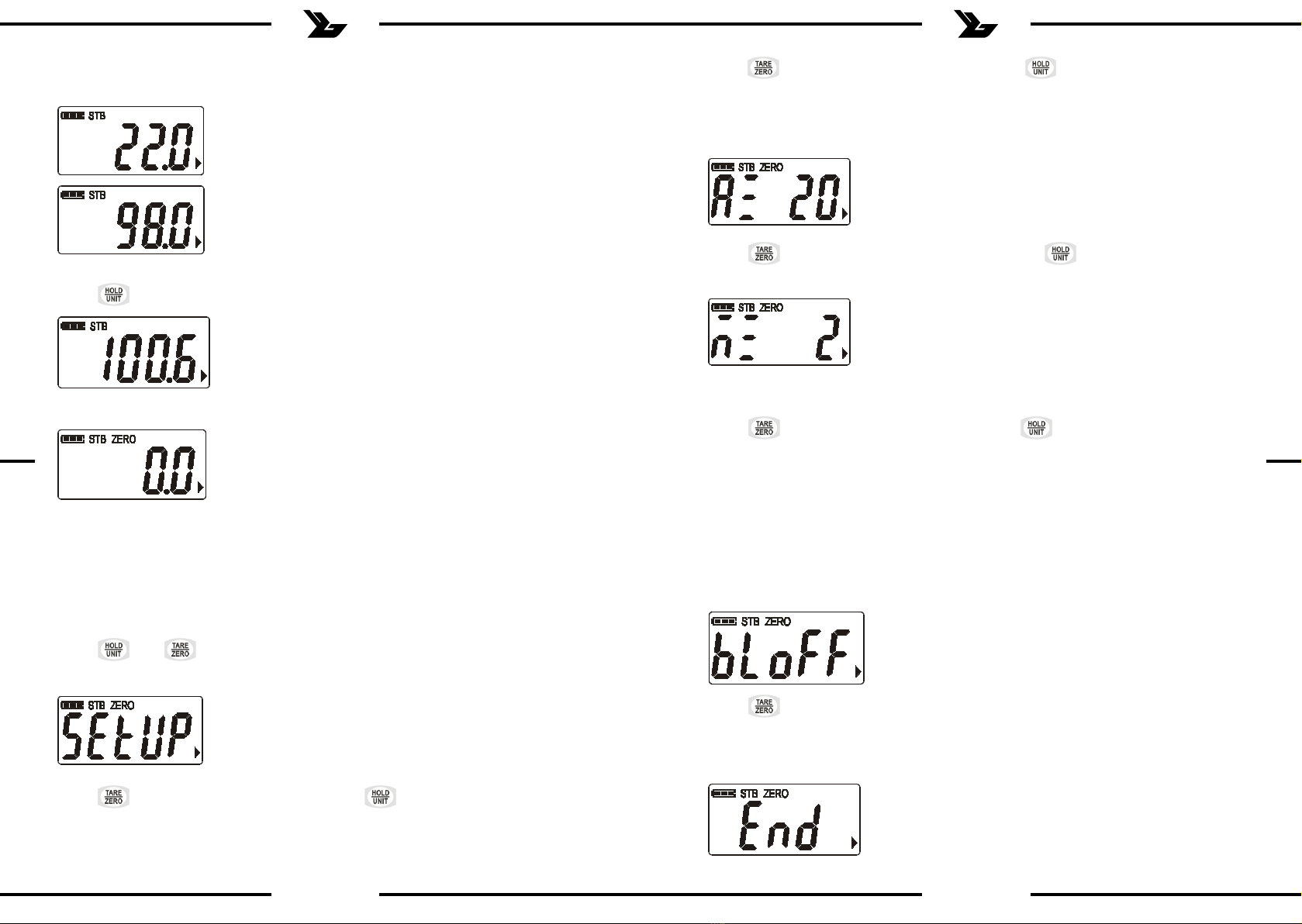

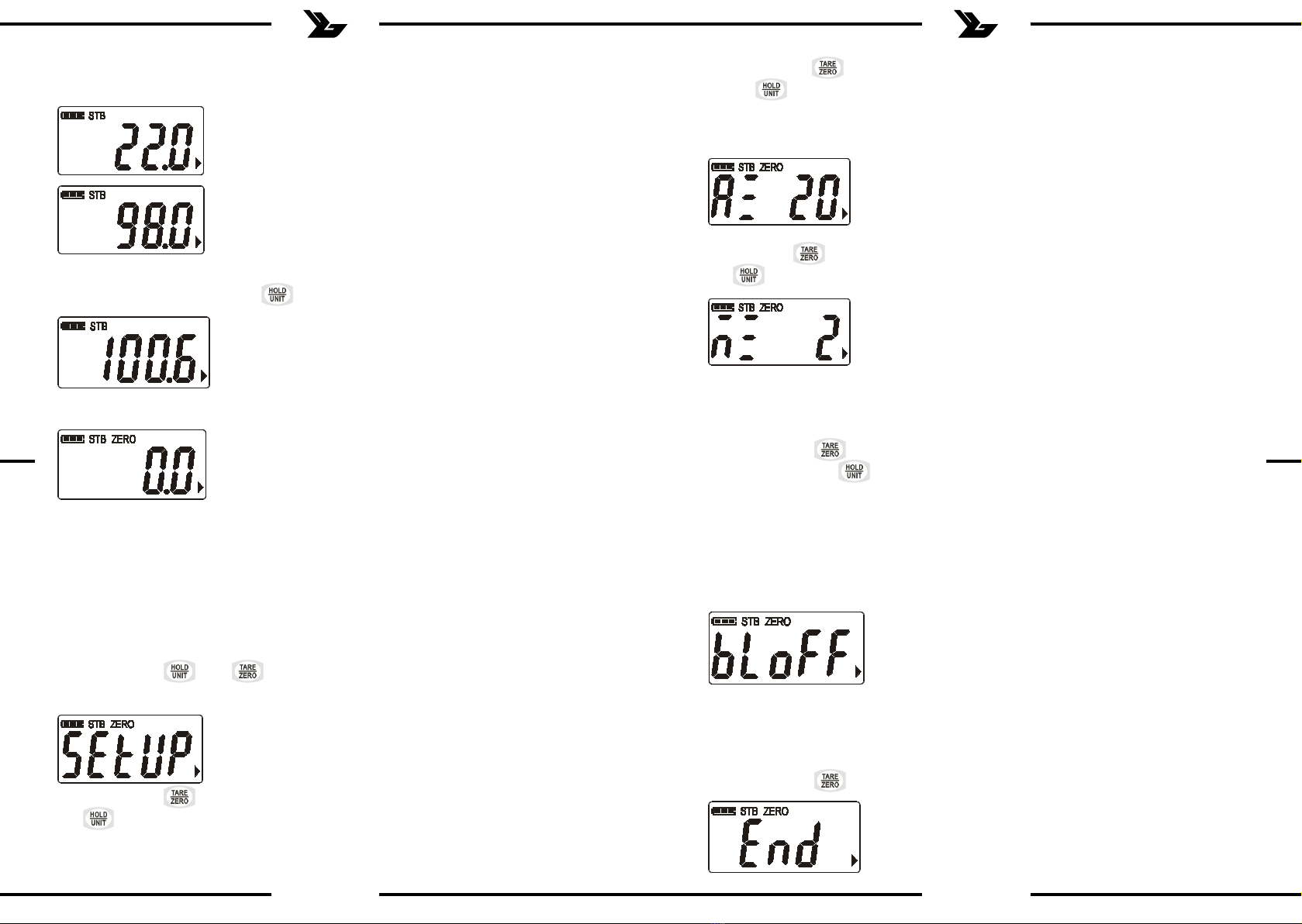

EINSTELLUNGEN für die Waagemodelle SBS-KW-300AW, SBS-KW-300AB und
SBS-KW-300AR
Drücken Sie auf und gleichzeitig und halten Sie beide Knöpfe 1 Sekunde
lang, um in den Einstellungsmodus zu gelangen.
Drücken Sie auf um zur Auto-Abschalten Option zu gelangen, und drücken Sie
auf um die Auto-Abschalten Option zu ändern.
Das Auto-Abschalten kann auf 0 (nicht möglich), 5 (5 Min), 15 (15 Min), 30 (30 Min),
60 (60 Min) eingestellt werden.
9
DE
Drücken Sie auf um zurAuto-Nulleinstellungs-Option zu gelangen,und drücken
Sie auf um die Auto-Nulleinstellungs-Option zu ändern.
Die Auto-Nulleinstellung kann auf 0 (deaktiviert), 2 (2% Full Scale), 4 (4% Full Scale),
10 (10% Full Scale), 20 (20% Full Scale), 50 (50% Full Scale) eingestellt werden.
Betätigen Sie um zur manuellen Nulleinstellungsoption zu gelangen;und betätigen
Sie um die manuelle Nulleinstellungsoption zu ändern.
Die manuelle Nulleinstellung kann ebenfalls auf 0 (deaktiviert), 2 (2% Full Scale), 4
(4% Full Scale), 10 (10% Full Scale), 20 (20% Full Scale), 50 (50% Full Scale) eingestellt
werden.
Drücken Sie auf um zur Auswahl für die Hintergrundbeleuchtung zu gelangen;
und drücken Sie auf um die Auswahl für die Hintergrundbeleuchtung zu ändern.
Das Hintergrundlicht kann auf “off“ (deaktiviert), 5 (5 Sek), 15 (15 Sek), 30 (30 Sek),
60 (60 Sek), „on“ (ständig) eingestellt werden.
Wenn das Hintergrundlicht auf 5, 15, 30 oder 60 eingestellt wird, schaltet die Waage
das Hintergrundlicht nach der entsprechenden Sekundenanzahl aus, nachdem sie
einen stabilen Wert anzeigt.
Wenn das Hintergrundlicht auf “off” steht, wird die Hintergrundbeleuchtung deakti-
viert und schaltet sich niemals an.
Wenn das Hintergrundlicht auf “on” steht, schaltet dieWaage die Hintergrundbeleuch-
tung niemals ab, unabhängig davon, ob sie stabil ist oder nicht.
Drücken Sie auf um den Einstellungsmodus zu verlassen.

10
DE
Beschreibung Bedienung Anzeige Anmerkungen
Drücken Sie gleich-
zeitig und halten Sie es 1
Sekunde lang gedrückt.
SETUP
Drücken Sie
gleichzeitig und halten Sie es 1
Sekunde lang gedrückt.
P0000
Drücken Sie um die blin-
kende Digitalanzeige zu erhöhen.
Drücken Sie um die blinken-
de Digitalanzeige zu bewegen.
Geben Sie das Passwort für die
Kalibrierung ein.
P8416 Passwort:
8416
Drücken Sie um das Pass-
wort
zu bestätigen.Wenn ein
Kalibrierungsanschluss benötigt
wird, öffnen Sie vorher die Skala
und machen Sie mit P2 einen
Short Cut.
CLbrt
Maßstab Drücken Sie um einen
Parameter
einzugeben. Drücken Sie
um den Maßstab
zu ändern.
Auösung Drücken Sie um einen Auf-
lösungsparameter
zu bekommen.
Drücken Sie um den Maß-
stab zu ändern.
E 1
Kommastelle Drücken Sie um zur Ein-
stellung
der Kommastellen zu
gelangen. Drücken Sie
um die Kommastelle zu ändern.
Pt 0 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
4. KALIBRIERUNG für die Waagemodelle SBS-KW-300AW, SBS-KW-300AB und
SBS-KW-300AR
11
DE
Beschreibung Bedienung Anzeige Anmerkungen
Schwerkraft Drücken Sie um zur
Einstellung der Schwerkraft zu
gelangen. Drücken Sie um
die blinkende Digitalanzeige zu
erhöhen, drücken Sie um
die blinkende Digitalanzeige zu
bewegen, geben Sie die Schwer-
kraft ein, wo die Skala kalibriert
ist.
09,794
Nullkalibrierung Drücken Sie um zur Nullka-
librierung
zu gelangen
LoAd0
Load1
Kalibrierung
Achten Sie darauf, dass die Skala
eine Nulllast hat und ausgeglichen
ist. Drücken Sie um
das Gewicht zu bestätigen und
gehen Sie zur Load1 Kalibrierung.
Drücken Sie um das
Gewicht auszuwählen. Drücken
Sie um das Gewicht zu
bestätigen.Wenn FUL ausgewählt
ist, endet die Kalibrierung automa-
tisch.
Wenn hLF ausgewählt
ist, geht es weiter zur Load2
Kalibrierung.
----- hLF =
50% F.S.
FUL =
100% F.S.
Load2
Kalibrierung
Wenn Load2 nicht benötigt
wird, drücken Sie um die
Kalibrierung manuell zu verlassen.
Andernfalls drücken Sie um
das Gewicht zu bestätigen
und verlassen anschließend die
Kalibrierung.
FUL
-----
End

1312
5. KALIBRIERUNG, FÜR DIE WAAGEMODELLE SBS-KW-300/100-0 und
SBS-KW-300/100
Beschreibung Bedienung Anzeige Anmerkungen
Schalten sie
die Waage ein,
drücken Sie bitte
und halten
sie es eine Weile
gedrückt, dann
drücken Sie schnell
2 Mal um
die Kalibrierung
anzufangen.
Kommastelle Drücken Sie
um zu den Wert
zu wählen, drücken
Sie um
zu den Wert zu
Bestätigen.
<Pot> 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
Kapazität Drücken Sie
um die Zif-
fer zu ändern, drü-
cken Sie
um die Ziffer nach
links zu bewegen,
drücken Sie
um zu bestätigen.
<3000>
Einteilung Drücken sie
um zu wählen,
drücken sie
um zu bestätigen.
<FD> z. B.: 50g, wählen
Sie “5”, 100g wäh-
len Sie ”1”
DE
Beschreibung Bedienung Anzeige Anmerkungen
Die Änderung ist
nicht nötig. Um zum
nächsten Schritt zu
gelangen, drücken Sie
bitte
CAL
Automatischer Über-
gang zum nächsten
Schritt, die Einstellun-
gen sind nicht nötig.
<26000>
Kalibrierung Hängen Sie ein
Standardgewicht (wie
z. B. 100kg) auf den
Haken, dann drücken
Sie um zum
nächsten Schritt zu
gelangen.
<Load>
Automatische Kalib-
rierung und Übergang
zum nächsten Schritt.
<xxxxx>
Bitte geben Sie den
Wert des Standard-
gewicht (z. B. 100 kg),
das Sie in dem vorigen
Schritt verwendet
haben ein. Drücken Sie
um die Ziffer
1 einzuführen, dann
drücken Sie
um die Ziffer nach
links zu bewegen.
Nach dem Einführen
des Werts, drücken
sie bitte um zu
bestätigen.
<25.5>
Ende der Kalibrierung. <Done>
DE

14
DE
Beschreibung Bedienung Anzeige Anmerkungen
Drücken Sie gleichzeitig und
halten Sie
es 1 Sekunde lang gedrückt.
SETUP
Drücken Sie
gleichzeitig und halten Sie
es 1 Sekunde lang gedrückt.
P0000
Drücken Sie um die
blinkende Digitalanzeige zu
erhöhen. Drücken Sie
um die blinkende Digitalanzeige
zu bewegen. Geben
Sie das Passwort für die
Konguration der Skala ein.
P0258 Passwort:
0258
Drücken Sie um das
Passwort zu bestätigen.
SCALE
Maßstab Drücken Sie um den
Parameter für die Benutzer-
Schwerkraft einzugeben.
Drücken Sie um
die blinkende Digitalanzeige
zu erhöhen, drücken Sie
um die blinkende
Digitalanzeige zu bewegen,
geben Sie die Schwerkraft
ein, wo die Skala benutzt
wird.
09,807
Drücken Sie um die
Konguration der Skala zu
verlassen.
End
6. KONFIGURATION DER SKALA für die Waagemodelle SBS-KW-300AW, SBS-
KW-300AB und SBS-KW-300AR
15
DE
Merkmal Bedienung Lösung
Leeres Display, wenn
On/ Off (An/Aus)
gedrückt wird
entladene Batterie Batterie ersetzen
Lange Zeit die ON/OFF
Taste drücken
defekte Batterie
defekte ON/OFF Taste
Es passiert nichts,
nachdem TARE
(Tara) oder HOLD
(halten) gedrückt
wird
defekte TARE oder HOLD
Taste
die TARE oder HOLD
Taste reinigen
Unbeständige Able-
sungen
Waage in Bewegung stabilisieren Sie die Last
und die Waage
Waage ist angefeuchtet trocknen Sie dieWaage
Staub auf der Platine reinigen Sie die Platine
Die Ablesung ist
nicht Null ohne
Ladung
instabile Systemleistung längere Aufwärmzeit
Wägezelle nicht sehr oder
zu lange belastet
hängen Sie die Waage in
Lagerposition
hohe Abweichung
beim Ablesen des
Gewichts
die Waage ist nicht auf
Null eingestellt vor der
Belastung
entfernen Sie die Last auf
der Waage und starten Sie
sie neu
Neukalibrierung erforderlich kalibrieren Sie die Waage
neu
ungeeignete Einheit schalten Sie auf eine ge-
eignete
Einheit um
7. PROBLEMBEHEBUNG

USER’S GUIDE
ELECTRONIC CRANE SCALE
EN
SBS-KW-300AW | SBS-KW-300AB | SBS-KW-300AR
SBS-KW-300/100-0 | SBS-KW-300/100 17
1. INTRODUCTION
NOTICE
Before you use the scale, please read this manual through carefully, and keep it properly
for future use.
SAFETY GUIDE
For good performance and precise measurement, be careful with daily operation and
maintenance. Note the following instructions:
• Do NOT overload the scale. This will damage the loadcell and void the warranty.
• Do NOT leave load hung on the scale for long.This will decrease the scale’s accu-
racy and shorten the loadcell’s life.
• Inspect shackle and hook before using.
• When the scale runs out of power, replace the batteries.
• Do NOT use the scale under thunder or rain.
• Do NOT attempt to repair the scale yourself. Contact your local representative.
2. SPECIFICATIONS
FEATURES
This scale is a combination of the sound and proven mechanical design, with today’s
most advanced electronics to provide a superb feature set. It is versatile, reliable,
accurate and easy to operate.
Superb Quality
Great Safety
Newest Design
Leading Technology
In accordance with OIML R76,
Quality GB/T11883-2002. ISO9001-2000 certied qua-
lity system.
Top quality steel hook and Aluminumcasting case for
better safety.
20mm LCD, visual distance over 10m. Dismountable
hook.
SMT technology, quality integrated
circuit and dedicated weighing loadcell, ensures long
time stability.
EN

18
EN
Smart Power-saving
Portable
3 x AA battery with low power consumption design.
Rechargeable accumulator for the scale model SBS-
KW-300/100.
Different color optional. Easy to carry.
SPECIFICATIONS
Accuracy Class GB/T 11883-2002 Class III Equivalent to
OIML R76
Tare Range 100% F.S.
Auto Zero ±50% F.S.
Manual Zero ±2% F.S.
Zero-tracking 0.5e/s
Reading Stable Time ≤10 seconds
Auto-sleep Stable and no action in 3 sec.
Auto-off Stable and no action in 3 min.
Overload 100% F.S. + 9e
Max. Safety Load 120% F.S.
Ultimate Load 300% F.S.
Battery Life >150 hours
Battery 3 x AA battery; rechargeable accumulator for
the scale model SBS-KW-300/100
Temp. (Operating temperature) - 10C ~ + 40C
Humidity (Operating humidity) ≤90% at 20C
Display 0.7 inch (17.78mm) numerical
Net Weight 620g
CAPACITY AND RESOLUTION
Model Max. Cap. (kg/lb) Division (kg/lb)
SBS-KW-300AW
SBS-KW-300AB
SBS-KW-300AR
SBS-KW-300/100-0
SBS-KW-300/100
300/660 0,10/0,22
19
EN
SCHEMATIC DIAGRAM
POWER
LOADCELL
ADC
PGA
CPU
LCD
KEY
Power
Key
Loadcell
ADC
PGA
CPU
LCD
DIMENSION
For models SBS-KW-300A, SBS-KW-300AB; SBS-KW-300AR

20
EN
3. OPERATION GUIDE
POWER ON
» Press for 1 second to boot up, battery tests and initializes.
Screen shows detection message while scale detects its load and auto-zero itself.
POWER OFF
Press for 1 second to power off scale.
Display shows power-off message.
TARE
Press to store weight as tare.
“TARE” shows and weight turns zero.
21
EN
If weight is over 100%F.S., or less than 0, tare is not allowed.
If weight is not stable or held, tare is not allowed.
Taring will reduce scale’s apparent overloading range. E.g., if a 10kg container is tared
and scale’s maximum capacity is 50kg, scale will overload at a new weight of 40.18kg
(5000 – 1000 + additional 9 divisions).
Press to restore tare
“TARE” hides, and weight resumes in gross mode.
HOLD
Press to lock the display.
“HOLD” shows and display is frozen.
Press again to resume display.
“HOLD” hides and display resume refreshing
UNIT SWITCH
Press for 1 second to switch measuring unit between kg, lb and N.

22
EN
If scale is tared, or held, unit switching is not allowed
ZERO
Press for 1 second to zero scale
“ZERO” shows and weight turns zero.
If weight is tared, or not stable, or held, zero is not allowed.
If weight is over Manual-Zero range, zero is not allowed.
SETTING applicable to scale models SBS-KW-300AW, SBS-KW-300AB and SBS-
KW-300AR
Press and simultaneously, and hold two buttons for 1 second, to enter
Setting Mode
Press to enter Auto-Off option; and press to change Auto-Off option.
Auto-Off can be set to 0 (disabled), 5 (5min), 15 (15min), 30 (30min), 60 (60min).
23
EN
Press to enter Auto-Zero option; and press to change Auto-Zero option.
Auto-Zero can be set to 0 (disabled), 2 (2%F.S.), 4 (4%F.S.), 10 (10%F.S.), 20 (20%F.S.),
50 (50%F.S.).
Press to enter Manual-Zero option; and press to change Manual-Zero
option
Manual-Zero can also be set to 0 (disabled), 2 (2%F.S.), 4 (4%F.S.), 10 (10%F.S.), 20
(20%F.S.), 50 (50%F.S.).
Press to enter Backlight option; and press to change Backlight option.
Backlight can be set to off (disabled), 5 (5sec), 15 (15sec), 30 (30sec), 60 (60sec), on
(never).
When Backlight is set to 5, 15, 30, or 60, scale turns off backlight in corresponding
seconds after it is stable.
When Backlight is set to off, backlight is disabled, and never turns on
When Backlight is set to on, scale never turns off backlight, no matter it is stable or
not
Press to exit the Settings Mode.

24
EN
Item Operations Display Notes
Press simultaneously,
and keep pressing for 1 second.
SETUP
Press
simultaneously,
and keep pressing for 1
second.
P0000
Press to increase ashing
digital. Press to move
ashing digital. Input Calibration
Password.
P8416 Password:
8416
Press to conrm password.
If Calibration Plug is required,
open scale, short cut P2, before
this action.
CLbrt
Full Scale Press to enter Full Scale
parameter. Press
to change Full Scale.
Resolution Press to go to Resolution
parameter. Press to change
Resolution.
E 1
Decimal
Point Press to go to Decimal
Point parameter. Press
to change Decimal Point.
Pt 0 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
4. CALIBRATION applicable to scale models SBS-KW-300AW, SBS-KW-300AB and
SBS-KW-300AR
25
EN
Item Operations Display Notes
Gravity Press to go to Gravity
parameter. Press to increase
ashing digital,
press to move ashing
digital, input gravity where scale
is calibrated.
09,794
Zero Calibration Press to go to Zero Calib-
ration.
LoAd0
Load1 Calibration Keep
scale with no load and stable.
Press to conrm weight, and go
to Load1 Calibration.
Press HOLD
UNIT to select weight.
Press to conrm weight.
If FUL is selected, calibration
ends automatically. If hLF is selec-
ted,
go to Load2 Calibration.
----- hLF =
50% F.S.
FUL =
100% F.S.
Load2
Calibration
When Load2 is not neseccesary
please press the button
in order to leave the calibration
maually. In any other case press
the button to conrm the
weight and nally leave the calib-
ration.
FUL
-----
End

26
Item Operations Display Notes
Turn on the scale, long press
and quickly
press two times, and enter
to calibrate
SETUP
Position of decimal
point Press to choose, press
to conrm
<Pot> 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
Capacity Press to add unit one, press
< to move left one, press
to conrm it
<3000>
Division press to choose, press
to conrm.
<FD> E.g.: 50g
,choose “5”,
100g choose
”1”
No need to set. Enter next step by
pressing CAL
Auto enter to next step, no need
to set
<26000>
Input the value of standard weight
which was loaded before (e.g.
100kg) by pressing to add 1, and
pressing to move the digit to the
left.After inputting the value, press
to conrm
<25.5>
End of calibration <Done>
5. CALIBRATION applicable to scale models SBS-KW-300AW, SBS-KW-300AB and
SBS-KW-300AR
27
Item Operations Display Notes
Press
simultaneously,
and keep pressing for
1 second.
SETUP
Press
simultaneously,
and keep pressing
for 1 second.
P0000
Press to increase
ashing digital. Press to
move ashing digital. Input
Scale Conguration Password.
P0258 Password:
0258
Press to conrm password. SCALE
User‘s gravity Press to enter User
Gravity parameter.
Press to increase
ashing digital, press to
move ashing digital, input
gravity where scale is used.
09,807
Press to exit the congurati-
on menu of the scale
End
6. SCALE CONFIGURATION applicable to scale models SBS-KW-300AW, SBS-
KW-300AB and SBS-KW-300AR
ENEN

28
Symptom Possible Causes Solution
blank display when
On/Off
is pressed
Discharged batteries replace batteries
press ON/OFF key for
long
Defective batteries
Defective ON/OFF key
no action taken
after
TARE or HOLD is
pressed
Defective TARE or HOLD
key
clean TARE or HOLD key
unstable readings Scale in motion stabilize the load and scale
Scale is damped dry the scale
Dust on PCB board clean PCB board
reading is not zero
without
load
Unstable system power longer warm-up time
Load-cell stressed too
much or too long
hang the scale in storage
large error in weight
reading
Scale is not zeroed before
loading
keep the scale unload and
reboot
Re-calibration needed re-calibrate the scale
Improper unit switch to proper unit
7. TROUBLE-SHOOTING
INSTRUKCJA
WAGI HAKOWE
PL
SBS-KW-300AW | SBS-KW-300AB | SBS-KW-300AR
SBS-KW-300/100-0 | SBS-KW-300/100
EN

30
1. WPROWADZENIE
WSKAZÓWKA
Przed rozpoczęciem używania wagi, należy dokładnie przeczytać niniejszą instrukcję
obsługi i przechować ją do użycia w przyszłości.
WSKAZÓWKI BEZPIECZEŃSTWA
Aby zapewnić sobie dobrą wydajność i dokładne pomiary, należy ostrożnie postępować
przy codziennej eksploatacji i pielęgnacji. Należy przestrzegać poniższych wskazówek:
• Nie przeładowywać wagi. Uszkodzi to czujniki tensometryczne i gwarancja
wygaśnie.
• Nie pozostawiać żadnych mas na wadze przez dłuższy czas. Zmniejsza to
dokładność wagi i skraca żywotność czujników tensometrycznych.
• Przed zastosowaniem sprawdzić pałąk i hak.
• Jeśli baterie wagi rozładowały się, należy zastąpić je nowymi naładowanymi bate-
riami.
• Nie używać wagi w trakcie burzy lub deszczu.
• Nie próbować samodzielnego naprawiania wagi. Skontaktować się z lokalnym
przedstawicielem handlowym.
2. SPECYFIKACJE
CECHY
Przedstawiana waga to połączenie pozbawionego wad i sprawdzonego mechanicznego
projektu, wyposażona w nowoczesny system elektroniczny dla zapewnieniu urządzenia
o zaskakujących właściwościach. Jest to urządzenie uniwersalne, pewne, precyzyjne i
łatwe w obsłudze.
Wysoka jakość
Najwyższy stopień
bezpieczeństwa
Najnowszy design
Wiodąca technologia
certykowany system jakości zgodny z OIML R76, BG/
TI 1883-2002. ISO9001-2000
Najwyższej jakość hak wagi, a także obudowa z odlewu
aluminiowego zapewniają większe bezpieczeństwo.
20mm LCD, widoczny z odległości 10m. Zdejmowany
hak.
Technologia SMT, najwyższej jakości układ scalony oraz
odpowiedni hak wagi gwarantuje długą żywotność
31
Odczuwalna oszczędność
energii
Przenośna
3 baterie AA o konstrukcji bazującej na niewielkim
zużyciu energii (ładowalny akumulator dla modelu wagi
SBS-KW-300/100).
Opcjonalnie dostępna w różnych kolorach. Łatwa do
przetransportowania.
SPECYFIKACJE
Klasa dokładności GB/T II883-2002 klasa III zgodnie z
OIML R76
Zakres tarowania 100% Full Scale
Automatyczne zerowanie ±50% Full Scale
Ręczne zerowanie ±2% Full Scale
Ustawienie zera 0.5e/s
Czas o stabilizacji odczytu ≤10 sekund
Przejście w tryb automaty-
cznego uśpienia
stabilny odczyt i brak akcji przez 3 sekundy
Automatyczne wyłączanie stabilny odczyt i brak akcji przez 3 minuty
Przeciążenie 100% Full Scale + 9e
Maksymalne bezpieczne
obciążenie
120% Full Scale
Maksymalne obciążenie
niszczące
300% Full Scale
Żywotność baterii >150 godzin
Bateria 3 baterie AA
ładowalny akumulator dla modelu SBS-KW-300/100
Temperatura pracy - 10C ~ + 40C
Wilgotność pracy ≤90% przy 20C
Wyświetlacz 0,7 cali (17,78 mm) numeryczny
Masa netto 620g
POJEMNOŚĆ I ROZDZIELCZOŚĆ
Model Maks. pojemność (kg/
funty)
Podziałka (kg/funty)
SBS-KW-300AW
SBS-KW-300AB
SBS-KW-300AR
SBS-KW-300/100-0
SBS-KW-300/100
300/660 0,10/0,22
PL PL

32
SCHEMAT
POWER
LOADCELL
ADC
PGA
CPU
LCD
KEY
Power = Zasilanie
Key = Przycisk
Loadcell = Ogniwo obciążnikowe
ADC = AD konwerter
PGA
CPU
LCD
WYMIARY
Dotyczy modeli SBS-KW-300A, SBS-KW-300AB; SBS-KW-300AR
33
3. INSTRUKCJA OBSŁUGI
WŁĄCZANIE
Nacisnąć na jedną sekundę przycisk aby uruchomić urządzenie, przeprowadzić
test baterii i inicjalizację.
Na ekranie zostaną wyświetlone symbole dla rozpoznania, podczas gdy waga wskazuje
ładowanie i podejmuje zerowanie.
WYŁĄCZANIE
Nacisnąć na jedną sekundę przycisk aby wyłączyć urządzenie.
Na wyświetlaczu pojawi się symbol wyłączenia.
TAROWANIE
Nacisnąć przycisk aby zapisać masę jako masę tara.
„TARE“ zostanie wyświetlone a urządzenie wyzeruje się
PL PL

34
Kiedy masa sięga ponad 100% Full Scale lub jest mniejsza niż 0, masa tara jest niedo-
puszczalna.
Gdy masa nie jest stabilna lub nie zostaje zachowana, masa tara jest niedopuszczalna.
Tarowanie redukuje widoczny zakres przeładowania wagi. Gdy np. dokonujemy taro-
wania
10 kg konteneru a maksymalna pojemność wagi wynosi 50 kg, waga zostanie
przeładowania przy nowej masie 40,18 kg (5000 – 1000 + dodatkowych 9 ustaleń).
Nacisnąć przycisk aby wyzerować masę tarę.
„TARE“ znika a masa pozostaje w trybie brutto.
ZATRZYMANIE
Nacisnąć przycisk aby zatrzymać wyświetlacz.
Zostanie wyświetlone „HOLD“ a wyświetlacz stanie się nieruchomy.
Nacisnąć przycisk aby ponownie uruchomić wyświetlacz.
„HOLD“ zniknie a wyświetlacz się uaktywni.
PRZEŁĄCZNIK JEDNOSTEK
Nacisnąć na 1 sekundę aby przełączyć jednostkę na kg. funt lub N.
35
Gdy waga została tarowana lub zatrzymana, przełączanie jednostki jest niedozwolone.
ZEROWANIE
Nacisnąć na 1 sekundę aby wyzerować wagę.
Zostanie wyświetlone „ZERO“ a masa wyzerowana.
Gdy masa jest tarowana, nie jest stabilna lub nie zostaje zachowana, zerowanie jest
zabronione.
Gdy masa znajduje się ponad ręcznym zakresów zerowania, zerowanie jest zabronione.
USTAWIENIA dotyczy modeli wag SBS-KW-300AW, SBS-KW-300AB oraz SBS-
KW-300AR
Nacisnąć oraz jednocześnie i przytrzymać oba przycisku na 1 sekundę, aby
przejść do trybu ustawień.
Nacisnąć na aby przejść do opcji wyłączania, oraz by zmienić opcje
wyłączania.
Automatyczne wyłączanie można ustawić na 0 (nie możliwe), 5 (5 minut), 15 (15
minut), 30 (30 minut), 60 (60 minut).
PL PL

36
Nacisnąć na aby przejść do automatycznego zerowania opcji, i nacisnąć na
aby zmienić opcje automatycznego zerowania.
Automatyczne zerowanie można ustawić na 0 (dezaktywowane), 2 (2% Full Scale), 4
(4% Full Scale), 10 (10 % Full Scale), 20 (20% Full Scale), 50 (50% Full Scale0.
Nacisnąć aby przejść do ręcznej opcji zerowania; nacisnąć aby zmienić
opcję zerowania.
Nacisnąć na aby przejść do podświetlenia;
nacisnąć aby zmienić wybór podświetlenie.
Podświetlenie można ustawić na 0 (nie możliwe), 5 (5 minut), 15 (15 minut), 30 (30
minut), 60 (60 minut), lub na stałe.
Jeśli podświetlenie jest ustawione na 5, 15, 30 lub 60 to waga wyłączy podświetlenie
po upływie odpowiedniej wartości sekund, po tym jak wskaże wartość stabilną.
Jeśli podświetlenie jest ustawione na „off“, podświetlenie zostanie dezaktywowane i
nie włączy się nigdy.
Jeśli podświetlenie jest ustawione na „on“, waga nigdy nie wyłączy podświetlenia,
niezależnie od tego czy jest ono stabilne czy nie.
Nacisnąć na aby wyjść z trybu ustawień.
37
Opis Obsługa Wskaza-
nie
Uwagi
Nacisnąć jednocześnie
i przytrzymać na 1 sekundę.
SETUP
Nacisnąć
jednocześnie i przytrzymać na
sekundę.
P0000
Nacisnąć aby powiększyć
migające wskazanie cyfrowe.
Nacisnąć na aby przesunąć
migające wskazanie. Podać hasło
do kalibracji
P8416 Hasło:
8416
Nacisnąć aby potwierdzić
hasło. Jeśli będzie potrzebne
przyłącze kalibracyjne, otworzyć
uprzednio skalę i przy pomocy
P2 doprowadzić do Short Cut.
CLbrt
Skala Nacisnąć aby wpisać
parametr.
Nacisnąć aby zmienić
skalę.
15 Można
wybrać
rozdzielczość
1/2/5
Rozdziel -
czość Nacisnąć aby otrzymać
parametr rozdzielczości. Nacisnąć
aby zmienić skalę.
E 1
Ustawienie
przecinka Nacisnąć aby przejść do
ustawień przecinka.
Nacisnąć
aby zmienić ustawienie
przecinka.
Pt 0 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
4. KALIBRACJA DOTYCZY modeli wag SBS-KW-300AW, SBS-KW-300AB oraz
SBS-KW-300AR
PL PL

3938
Opis Obsługa Wskaza-
nie
Uwagi
Siła ciężkości Nacisnąć aby przejść do
ustawienia siły ciężkości.
Nacisnąć aby powiększyć
migające wskazanie cyfrowe,
nacisnąć aby przesunąć
migające wskazanie cyfrowe,
podać siłę ciężkości, tam gdzie
skala została wykalibrowana
09,794
Kalibracja
zerowania Nacisnąć aby przejść do
kalibracji zerowania.
LoAd0
Ładowanie!
Kalibracja
Pamiętać o tym, że skala musi
mieć przycisk zero i jest
wyjustowana.
Nacisnąć aby
potwierdzić masę i przejść do
Ładowanie! Kalibracja
----
hLF
Siła ciężkości Nacisnąć by wybrać masę.
Nacisnąć by potwierdzić
masę. Jeśli zostało wybrane FULL,
kalibracja zakończy się
automatycznie.
Gdy wybrano hLF, nastąpi
przejście do kalibracji Load2.
----- hLF =
50% F.S.
FUL =
100% F.S.
Load2
Kalibracja
Gdy Load2 nie jest wymagane,
nacisnąć aby wyjść ręcznie
z kalibracji. W przeciwnym razie
nacisnąć by potwierdzić
kalibrację.
FUL
-----
End
PL
Opis Obsługa Wskazanie Uwagi
Włączyć wagę, przycisk
przytrzymać wciśnięty przez dłuższą
chwilę i następnie szybko wcisnąć
przycisk dwukrotnie aby wejść w
tryb kalibracji
Ustawienie
ilości miejsc
dziesiętnych
Nacisnąć aby wybrać
wartość, nacisnąć aby
potwierdzić wartość
<Pot> 0: XXXXX
1: XXXX,X
2: XXX,XX
3: XX,XXX
Ładowność Nacisnąć aby zmienić
cyfrę, nacisnąć aby przemieścić
cyfrę w lewo, nacisnąć aby
potwierdzić wybór
<3000>
Podziałka Nacisnąć aby wybrać, nacisnąć
aby potwierdzić.
<FD> Np.: 50g,
wybrać “5”,
100g wybrać
”1”
Nie ma potrzeby zmiany. Wejść w
kolejny krok przyciskając CAL
Automatyczne przejście do kolejnego
kroku, nie ma potrzeby ustawiania
<26000>
Kalibracja Umieścić odważnik wzorcowy na
haku (np. 100kg) I następnie nacisnąć
aby przejść do następnego
kroku
<Load>
Następuje automatyczna kalibracja i
przejście do kolejnego kroku
<xxxxx>
Należy wprowadzić wartość
odważnika wzorcowego który był
użyty w poprzednim kroku (np.
100kg) naciskając aby dodać
cyfrę 1, oraz naciskając aby
przesunąć cyfrę w lewo. Po wp-
rowadzeniu wartości odważnika
wzorcowego należy nacisnąć
aby potwierdzić
<25.5>
Koniec kalibracji <Done>
5. KALIBRACJA – dotyczy modeli wag SBS-KW-300/100-0 oraz SBS-KW-300/100.
PL
