- 2 - - 3 -
US 360 LiveLink / DualTech LiveLink / Single US LiveLink / Dual US LiveLink
g
f
de
c
b
b
c
a
a
c
b
a
h

App "Install" App "Install"App "Control" App "Control"
- 4 - - 5 -
i
DALI
..
.
.
L N DA
DALI
DA
DA
DA
DA
L
N
L
N
S
DA
DA
LiveLink
BOX
EVG
LED
Sensor
LVor allen Arbeiten am Sensor
die Spannungszufuhr unter-
brechen!
LBei der Montage muss die
anzuschließende elektrische
Leitung spannungsfrei sein.
Daher als erstes Strom
abschalten und Spannungs-
freiheit mit einem Span-
nungsprüfer überprüfen.
LBei der Installation des
Sensors handelt es sich
um eine Arbeit an der Netz-
spannung. Sie muss daher
fachgerecht nach den
landesspezifischen Installa-
tionsvorschriften und An-
schlussbedingungen durch-
geführt werden (VDE 0100).

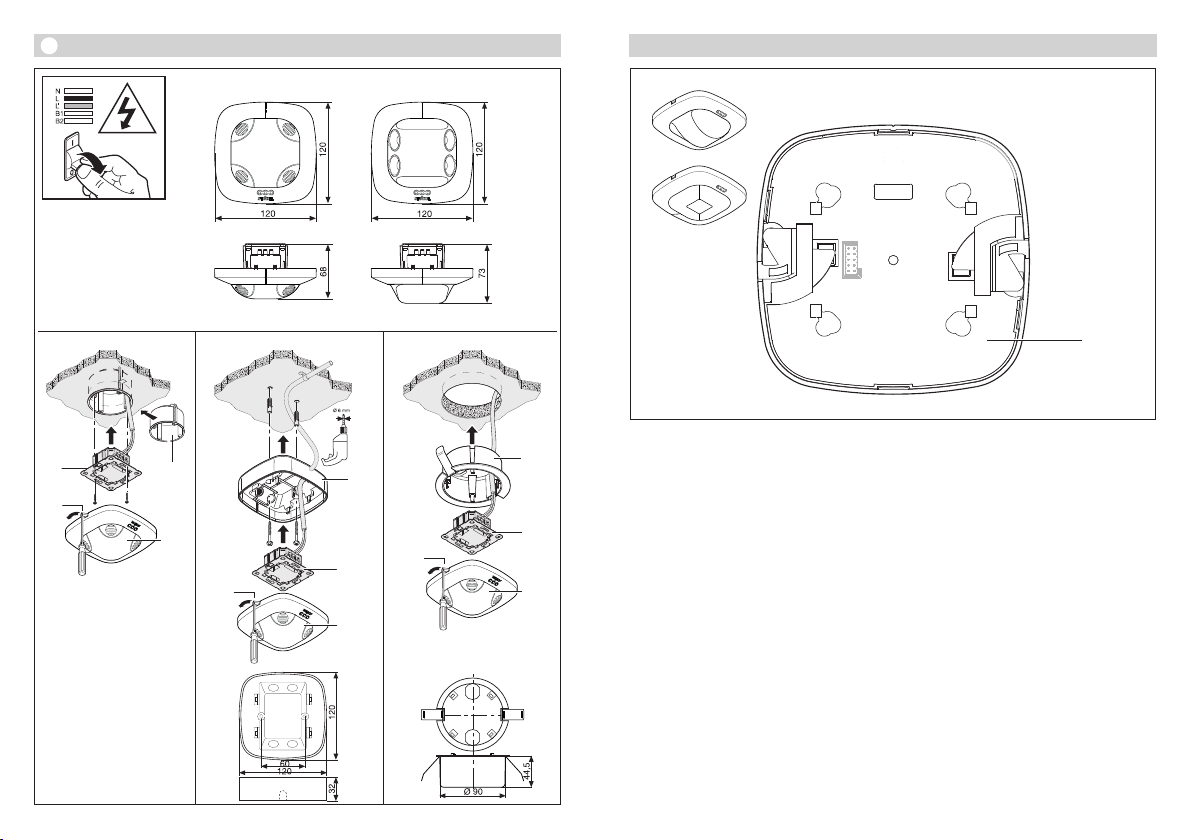

Gerätebeschreibung
aSensormodul
bVerschlussmechanismus
cLastmodul
dKaiser-Hohlwanddose,
optional
eAufputz-Adapter
fKlammer-Deckenadapter
gSensorunterseite
hMontage/Installation
iEinstellmöglichkeit über
LiveLink App
Montage / Installation (s. Abb. Seite 2) h
Der Sensor ist nur zur Unterputz-
Deckenmontage in Räumen vor-
gesehen. Ein entsprechender
Klammer-Deckenadapter sowie
ein Aufputz-Adapter ist im Liefer-
umfang nicht enthalten.
Sensor-und Lastmodul werden
montiert geliefert und müssen
nach Einbau des Lastmoduls
zusammen gesteckt werden.
Anschließend muß das Sensor-
modul mit dem Verschluss-
mechanismus bverriegelt
werden, ggf. unter Zuhilfenahme
eines Schraubendrehers.
Zubehör:
Kaiser-Hohlwanddose,
EAN-Nr.: 4007841 000370
Klammer-Deckenadapter
EAN-Nr.: 4007841 002855
Aufputz-Adapter,
EAN-Nr.: 4007841 000363
Schutzkorb,
EAN-Nr.: 4007841 003036
Bedienungsanleitung
D
Sehr geehrter Kunde,
vielen Dank für das Vertrauen,
das Sie uns beim Kauf Ihres
neuen STEINEL-Sensors entge-
gengebracht haben. Sie haben
sich für ein hochwertiges Quali-
tätsprodukt entschieden, das
mit größter Sorgfalt produziert,
getestet und verpackt wurde.
Bitte machen Sie sich vor der
Installation mit dieser Montage-
anleitung vertraut. Denn nur eine
sachgerechte Installation und
Inbetriebnahme gewährleistet
einen langen, zuverlässigen und
störungsfreien Betrieb.
Wir wünschen Ihnen viel Freude
an Ihrem neuen STEINEL-
Sensor.
Sicherheitshinweise
D

- 6 - - 7 -
Funktionsweise / Grundfunktion
Die Ultraschall und DualTech-
Präsenzmelder der Control
PRO Serie regeln die Beleuch-
tung z.B. in Büros, Schulen,
öffentlichen oder privaten
Gebäuden in Abhängigkeit
von Umgebungshelligkeit und
Anwesenheit.
Die Einstellungen erfolgen über
die LiveLink Box via App.
Mit einem DALI-Bus wird der
Sensor an die LiveLink Box
als Steuergerät angebunden.
Der Sensor nutzt die DALI-
Leitung zur Kommunikation mit
der LiveLink Box und zur Span-
nungsversorung.
Die LiveLink Sensoren funktio-
nieren ausschließlich im
LiveLink-System.
Einstellmöglichkeiten über
LiveLink APP:
− Reichweiteneinstellung
− Dämmerungseinstellung
− Zeiteinstellung
− Halb-/Vollautomatik
− Konstantlichreglung
− Vernetzung mehrerer
Sensoren
− Teachmodus
− Testbetrieb
− Tagbetrieb
− IQ-Modus
− Grundhelligkeit
− Triggermodus
(DualTech LiveLink)

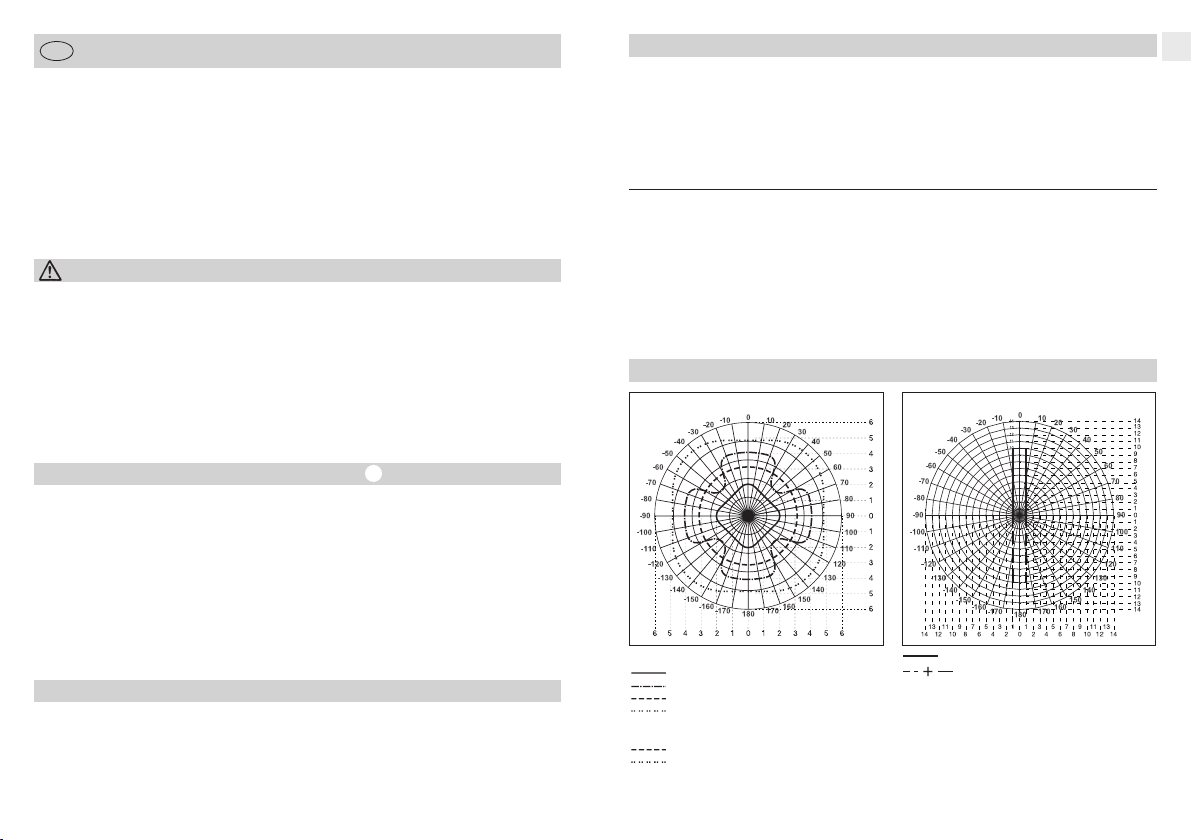

Überwachungsbereich
DualTech/US 360 Montagehöhe 2,8 m Single US/Dual US Montagehöhe 2,8 m
Single US
Dual US
Radiale & Präsenzerfassung PIR
Tangentiale Erfassung PIR
Tangentiale & Präsenzerfassung US
Radiale Erfassung größerer Bewegungen US
Tangentiale & Präsenzerfassung US
Radiale Erfassung größerer Bewegungen US
DualTech
US 360

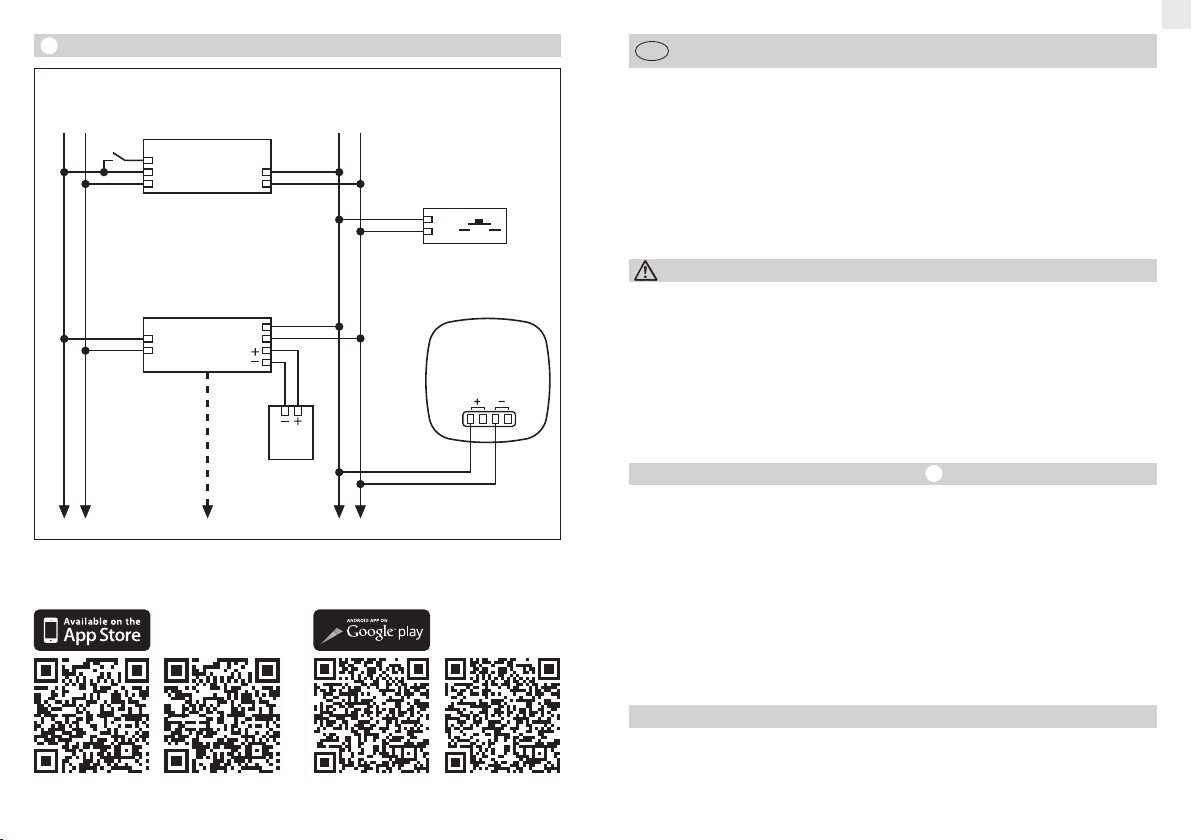

Elektrische Installation / Automatikbetrieb
Bei der Auswahl der Verdrah-
tungsleitungen sind grundsätzlich
die Installationsvorschriften nach
VDE 0100 einzuhalten (siehe
Sicherheitshinweise auf Seite 5).
Für die Verdrahtung der Präsenz-
melder gilt: Nach VDE 0100 520
Abschn. 6 darf für die Verdrah-
tung zwischen Sensor und
LiveLink Box eine Mehrfachlei-
tung verwendet werden, die so-
wohl die Netzspannungsleitun-
gen als auch die Steuerleitungen
enthält (z.B. NYM 5×1,5). Die
maximale Leitungslänge zwi-
schen LiveLink Box und Sensor
darf 300m (bei 1,5mm2) nicht
überschreiten. Nach der Installati-
on und dem Einschalten der
LiveLink Box beginnt der Sensor
während der Initialisierung im Se-
kundentakt zu blinken.
US 360 LiveLink 10 s;
Single US LiveLink 10 s;
DualTech LiveLink 40 s;
Dual US LiveLink 10 s.
DALI
..
..
L N DA
DALI
DA
DA
DA
DA
L
N
L
N
S
DA
DA
LiveLink
BOX
EVG
LED
Sensor
DALI
Es können in einem LiveLink-
System mehrere Sensoren ange-
schlossen werden. Hierbei ist die
maximale DALI-Teilnehmerzahl zu
beachten (vgl. Technische Daten
Seite 8)
Verwendung mehrerer Sensoren
Als Käufer stehen Ihnen die
gesetzlich vorgeschriebenen
Rechte gegen den Verkäufer
zu. Soweit diese Rechte in
Ihrem Land existieren, werden
sie durch unsere Garantieerklä-
rung weder verkürzt noch ein-
geschränkt. Wir geben Ihnen
5Jahre Garantie auf die ein-
wandfreie Beschaffenheit und
ordnungsgemäße Funktion
Ihres STEINEL-Professional-
Sensorik-Produktes. Wir garan-
tieren, dass dieses Produkt
frei von Material-, Herstellungs-
und Konstruktionsfehlern ist.
Wir garantieren die Funktions-
tüchtigkeit aller elektronischen
Bauteile und Kabel, sowie die
Mangelfreiheit aller eingesetzten
Werkstoffe und deren Ober-
flächen.
Geltendmachung
Wenn Sie Ihr Produkt reklamie-
ren wollen, senden Sie es bitte
vollständig und frachtfrei mit
dem Original-Kaufbeleg, der die
Angabe des Kaufdatums und
der Produktbezeichnung ent-
halten muss, an Ihren Händler
oder direkt an uns, die
STEINEL Vertrieb GmbH,
Reklamationsabteilung,
Dieselstraße 80-84,
33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher Ih-
ren Kaufbeleg bis zum Ablauf
der Garantiezeit sorgfältig auf-
zubewahren. Für Transport-
kosten und -risiken im Rahmen
der Rücksendung übernimmt
STEINEL keine Haftung.
Informationen zur Geltend-
machung eines Garantiefalles
erhalten Sie auf unserer
Homepage www.steinel-
professional.de/garantie
Wenn Sie einen Garantiefall
haben oder eine Frage zu
Ihrem Produkt besteht, können
Sie uns jederzeit gerne unter
der Service-Hotline
+49 (0) 52 45 / 448 - 188
anrufen.
Garantieerklärung
D

- 8 - - 9 -
Technische Daten
Abmessungen 120 x 120 x 68 mm US 360
120 x 120 x 73 mm Single US
120 x 120 x 68 mm DualTech
120 x 120 x 73 mm Dual US
Montagehöhe 3 m
Spannungsversorgung Live Link Box 12-22,5 V , no SELV
Leistungsaufnahme US 360 17,9 mA 9 Teilnehmer
Single US 15 mA 8 Teilnehmer
DualTech 17,5 mA 9 Teilnehmer
Dual US 17,7 mA 9 Teilnehmer
LiveLink Ausgang 1 DALI Steuerleitung
(multimasterfähig zur Kommunikation mit der LiveLink Box)
Erfassungsbereiche
(Erfassung bei 2,5 m /
Montagehöhe 2,5 m)
Tangential/Präsenz (m):
Radial:
US 360 / DualTech SingleUS / Dual US
max. Ø 6 m (28 m2)
min. Ø 2 m (12 m2)
Reichweite bis Ø 10 m: max. 3 ×10 m / 3 ×20 m (30 / 60 m²)
min. 3 ×2,5 m / 3 ×5 m (7,5 / 15 m²)
Montagehöhe /
Deckenmontage
2,5 m – 3,5 m
Einsatzort im Innenbereich von Gebäuden
Sensortechnologie
DualTech
US 360 / Single US / DualTech
PIR (Passiv-Infrarot), einzelner Pyrosensor, 11 Erfassungsbereiche,
520 Schaltzonen. Ultraschall 40 kHz
Ultraschall 40 kHz
Schutzart IP20
Temperaturbereich -10°C - +40°C
Betriebsstörungen
Störung Ursache Abhilfe
Licht schaltet nicht ein LLiveLink Box defekt
LLux-Wert zu niedrig
eingestellt
Lkeine Bewegungserfassung
LLiveLink Box ersetzen
LLux-Wert langsam erhöhen
bis Licht einschaltet
LFreie Sicht auf den
Sensor herstellen
LErfassungsbereich
überprüfen
Licht schaltet nicht aus LLux-Wert zu hoch
LNachlaufzeit läuft ab
LStörende Wärmequellen z.B.:
Heizlüfter, offene Türen und
Fenster, Haustiere, Glühbirne/
Halogenstrahler, sich bewe-
gende Objekte
LLux-Wert niedriger stellen
LNachlaufzeit abwarten ggf.
Nachlaufzeit kleiner stellen
LStationäre Störquellen
durch Aufkleber ausblenden
Sensor schaltet trotz
Anwesenheit ab
LNachlaufzeit zu klein
LLichtschwelle zu niedrig
LNachlaufzeit erhöhen
LDämmerungseinstellung
ändern
Sensor schaltet zu spät ab LNachlaufzeit zu groß LNachlaufzeit verkleinern
Sensor schaltet bei frontaler
Gehrichtung zu spät ein
LReichweite bei frontaler
Gehrichtung ist reduziert
Lweitere Sensoren
montieren
LAbstand zwischen zwei
Sensoren reduzieren
Sensor schaltet trotz Dunkelheit
bei Anwesenheit nicht ein
LLux-Wert zu niedrig
gewählt
LSensor mit Schalter/
Taster deaktiviert?
LHalbautomatik?
LHelligkeitsschwelle
erhöhen
Sensor schaltet trotz Dunkelheit
und eingestellter Grundhelligkeit,
diese nicht ein
LSensor im
Halbautomatikbetrieb
LLux-Wert zu niedrig
gewählt
LSensor in Vollautomatik-
betrieb schalten
LHelligkeitsschwelle
erhöhen
Sonstige Fehlschaltungen LSensorbetrieb an der
Grenze der angegebenen
Temperaturbereiche
Lvgl. Techn. Daten
D

- 10 - - 11 -
LDisconnect the power sup-
ply before attempting any
work on the sensor.
LDuring installation, the elec-
tric power cable to be con-
nected must not be live.
Therefore, switch off the
power first and use a volt-
age tester to make sure the
wiring is off-circuit.
LInstalling the sensor involves
work on the mains power
supply. This work must
therefore be carried out
professionally in accordance
with the applicable national
wiring regulations and elec-
trical operating conditions
(VDE 0100).
System components
aSensor module
bLocking mechanism
cLoad module
dKaiser hollow-wall box,
optional
eSurface-mounting adapter
fClamping-type ceiling
adapter
gSensor base
hAssembly / installation
iSetting capability via
LiveLink app
Assembly / installation (see Fig. on page 2) h
The sensor is only intended for
concealed, indoor installation in
ceilings. A clamping-type ceiling
adapter or surface-mounting
adapter is not included.
The sensor and load module
come ready assembled and
must be plugged together after
fitting the load module. The
sensor module must then be
locked in place with the catch
mechanism b, using a screw-
driver if necessary.
Accessories:
Kaiser hollow-wall box,
EAN no.: 4007841 000370
Clamping-type ceiling adapter,
EAN no.: 4007841 002855
Surface-mounting adapter,
EAN no.: 4007841 000363
Guard cage,
EAN no.: 4007841 003036
Operating Instructions
GB
Dear Customer,
congratulations on purchasing
your new STEINEL sensor and
thank you for the confidence
you have shown in us. You have
chosen a high-quality product
that has been manufactured,
tested and packed with the
greatest care.
Please familiarise yourself
with these instructions before
attempting to install the sensor,
because prolonged, reliable and
trouble-free operation will only
be ensured if it is fitted and used
properly.
We hope your new STEINEL
sensor will bring you lasting
pleasure.
Safety precautions
How it works / basic function
The ultrasonic and DualTech
presence detectors from the
Control PRO range control
lighting, e.g. in offices, schools,
public buildings or at home, in
relation to ambient light level
and the presence of persons.
The settings are made via the
LiveLink Box via app.
The sensor is connected to
the LiveLink box as a control
unit via a DALI bus. The sensor
uses the DALI line for commu-
nicating with the LiveLink box
and for power.
The LiveLink sensors only work
in the LiveLink system.
Setting capabilities via
LiveLink APP:
− Reach setting
− Twilight setting
− Time setting
− Semi- / fully automatic mode
− Constant lighting control
− Interconnecting several
sensors
− Teach mode
− Test mode
− Daytime operation
− IQ mode
− Basic brightness
− Trigger mode
(DualTech LiveLink)
Detection zone
DualTech / US 360, mounting height 2.8 m Single US / Dual US, mounting height 2.8 m
Single US
Dual US
PIR radial and presence detection
PIR tangential detection
US tangential and presence detection
US radial detection of substantial movements
US tangential and presence detection
US radial detection of substantial movements
DualTech
US 360
GB

- 12 - - 13 -
Electrical installation / automatic mode
The wiring leads selected for
installation must comply with the
regulations laid down in VDE
0100 (see Safety precautions on
page
 10). The following applies
to wiring the presence detector:
under section 6 of VDE 0100 520,
a multiple-core lead containing
both the mains voltage leads and
the control leads (e.g. NYM
5×1.5) may be used for the wir-
ing between sensor and LiveLink
box. The lead between LiveLink
Box and sensor must be no
longer than 300 m (for 1.5 mm2).
After installing and switching on
the LiveLink box, the sensor
starts to flash once per second
during the initialisation cycle.
US 360 LiveLink 10 s;
Single US LiveLink 10 s;
DualTech LiveLink 40 s;
Dual US LiveLink 10 s.
DALI
..
..
L N DA
DALI
DA
DA
DA
DA
L
N
L
N
S
DA
DA
LiveLink
BOX
EVG
LED
Sensor
DALI
Several sensors can be connect-
ed in a LiveLink system. In this
case, the maximum number of
DALI users must not be exceed-
ed (see Technical specifications
on page 13)
Using several sensors
As purchaser, you are entitled
to your statutory rights against
the vendor. If these rights exist
in your country, they are neither
curtailed nor restricted by our
Warranty Declaration. We guar-
antee that your STEINEL Pro-
fessional sensor product will re-
main in perfect condition and
proper working order for a peri-
od of 5 years. We guarantee
that this product is free from
material-, manufacturing- and
design flaws. In addition, we
guarantee that all electronic
components and cables func-
tion in the proper manner and
that all materials used and their
surfaces are without defects.
Making Claims
If you wish to make a claim,
please send your product com-
plete and carriage paid with
the original receipt of purchase,
which must show the date of
purchase and product designa-
tion, either to your retailer or
contact us at STEINEL (UK)
Limited, 25 Manasty Road,
Axis Park, Orton Southgate,
Peterborough, PE2 6UP, for a
returns number. For this reason,
we recommend that you keep
your receipt of purchase in a
safe place until the warranty
period expires. STEINEL shall
assume no liability for the costs
or risks involved in returning a
product.
For information on making
claims under the terms of
the warranty, please go to
www.steinel-professional.de/
garantie
If you have a warranty claim or
would like to ask any question
regarding your product, you are
welcome to call us at any time
on our Service Hotline
01733 366700.
Warranty Declaration
Technical specifications
Dimensions 120 x 120 x 68 mm US 360
120 x 120 x 73 mm Single US
120 x 120 x 68 mm DualTech
120 x 120 x 73 mm Dual US
Mounting height 3 m
Power supply LiveLink Box 12 - 22.5 V , no SELV
Power consumption US 360 17.9 mA 9 users
Single US 15 mA 8 users
DualTech 17.5 mA 9 users
Dual US 17.7 mA 9 users
LiveLink output 1 DALI control line
(multi-master capability for communication with the LiveLink box)
Detection zones
(detection at 2.5 m /
mounting height 2.5 m)
Tangential / presence (m):
Radial:
US 360 / DualTech SingleUS / Dual US
max. Ø 6 m (28 m2)
min. Ø 2 m (12 m2)
Reach up to Ø 10 m: max. 3 ×10 m / 3 ×20 m (30 / 60 m²)
min. 3 ×2.5 m / 3 ×5 m (7.5 / 15 m²)
Mounting height /
mounted to ceiling
2.5 m – 3.5 m
Application inside buildings
Sensor technology
DualTech
US 360 / Single US / DualTech
PIR (passive infrared), single pyro sensor, 11 detection zones,
520 switching zones. Ultrasonic 40 kHz
Ultrasonic 40 kHz
IP rating IP20
Temperature range -10°C - +40°C
GB

- 14 -
Troubleshooting
Malfunction Cause Remedy
Light does not switch ON LLiveLink box faulty
LLux setting too low
LNo motion being detected
LReplace LiveLink box
LSlowly increase lux setting
until light switches ON
LEnsure unobstructed
sensor vision
LCheck detection zone
Lights do not switch OFF LLux setting too high
LStay-ON time still effective
LInterfering heat sources: e.g.
fan heater, open doors and
windows, pets, light bulb /
halogen floodlight,
moving objects
LReduce lux setting
LWait until stay-ON time
elapses; reduce stay-ON
time if necessary
LUse stickers to mask out
stationary sources of inter-
ference
Sensor switches OFF despite
persons being present
LStay-ON time too short
LLight-level threshold too low
LIncrease stay-ON time
LChange light threshold
Sensor does not switch OFF
quickly enough
LStay-ON time too long LReduce stay-ON time
Sensor does not switch ON
quickly enough when
approached from the front
LReach is reduced when
approached from the front
LInstall additional sensors
LReduce distance between
two sensors
Sensor does not switch ON
when persons are present
despite it being dark
LLux setting too low LSensor deactivated by
switch/button?
LSemi-automatic mode?
LIncrease light-level threshold
Sensor does not switch ON
selected basic brightness in
spite of it being dark
LSensor in semi-automatic
mode
LLux setting too low
LSwitch sensor to fully
automatic mode
LIncrease light-level
threshold
Other faults LSensor operating at the limit
of specific temperature ranges
LSee Technical specifications
