DE
1� Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
Warnung vor Gefahren!
Verweis auf Textstellen im Dokument�
2� Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installations-
vorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.
• In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerech-
te Montage schwerste gesundheitliche oder materielle Schäden verursachen.
• Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden,
da es für den Anschluss an Kleinspannungskreise bestimmt ist.
• Nur original Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Bestimmungsgemäßer Gebrauch
– IS3360MXKNX und IS345MXKNX sind zur Deckenmontage im Innenbereich
geeignet.
– IS3360KNX und IS345KNX sind zur Deckenmontage im Innen- und Außenbe-
reich geeignet.
– IS3180KNX ist zur Wandmontage im Innen- und Außenbereich geeignet.
– Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.
Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle
Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene
Sabotagesicherheit fehlt. Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet,
die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen,
Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt,
!
DE
...
!

14 15
und ein angeschlossener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Zusätz-
lich leuchtet die eingebaute rote LED. Durch Hindernisse, wie z. B. Mauern oder Glas-
scheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.
Alle Funktionseinstellungen können optional über die Fernbedienungen RC6, RC7
sowie die Smart Remote vorgenommen werden. (➔"7�Zubehör")
Lieferumfang Aufputzmontage (Abb�3�1)
Lieferumfang Unterputzmontage (Abb�3�2)
Geräteübersicht (Abb�3�3)
AStatus LED
BProgrammiertaste
CLastmodul Zuleitung Aufputz
DLastmodul Zuleitung Unterputz
EDesignblende rund oder eckig
FSensormodul
GAbdeckschale
Produktmaße
Aufputz/Unterputz (Abb�3�4) IS3360 KNX, IS3360 MX KNX, IS345KNX
Aufputz/Unterputz (Abb�3�5) IS345 MXKNX
Aufputz/Wandmontage (Abb�3�6) IS3180KNX
4� Installationshinweise
Schaltplan (Abb�4�1)
Zur Montage des IS3180KNX ist optional ein Eckwandhalter erhältlich (Art.-Nr.
035174 weiß).
– Aufputz-Variante
Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung
mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.
Zur Wandmontage ist neben den Dichtgummies ein Kondenswasserloch angedeutet
(Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden. (Abb�5�3)
5� Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungser-
fassung vornehmen.

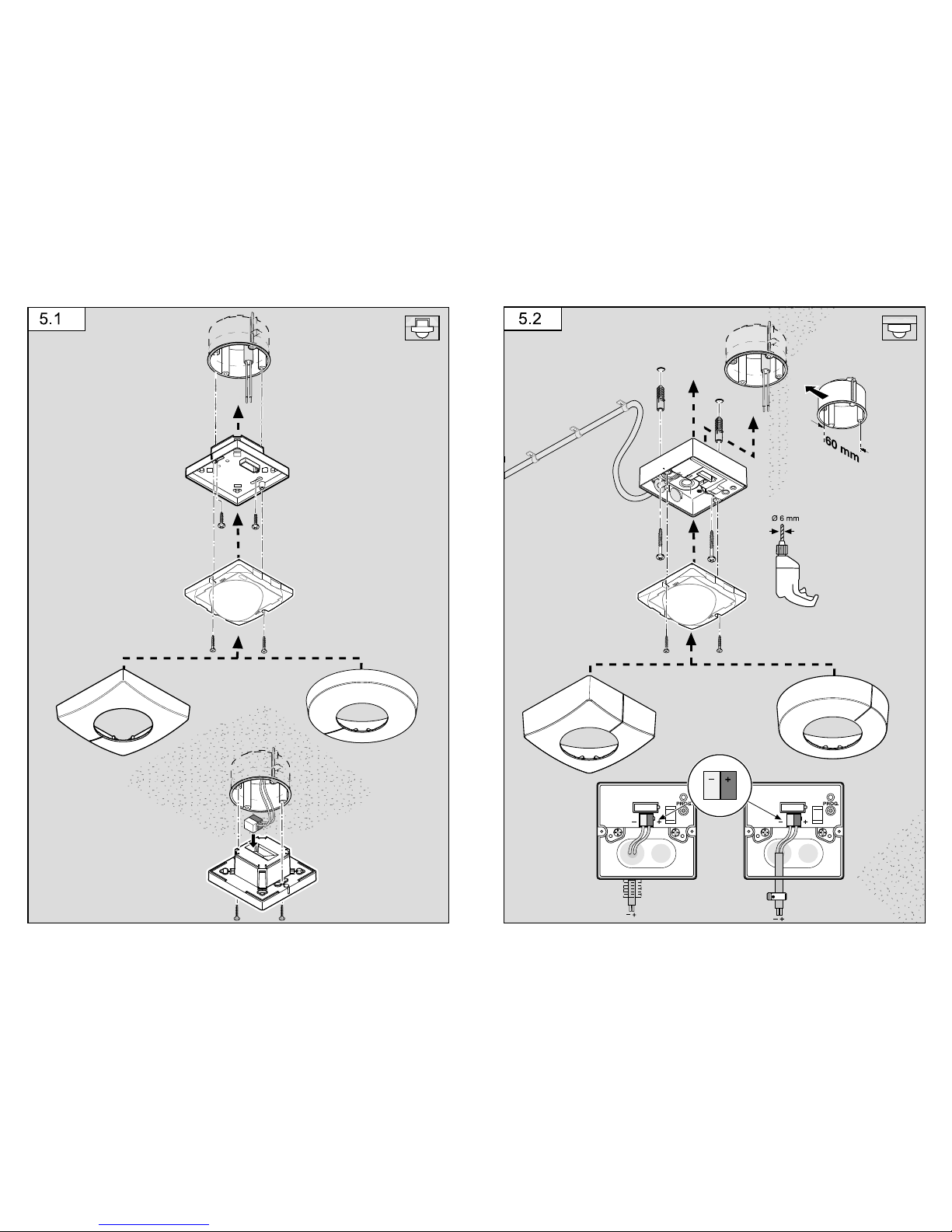

Montageschritte Unterputz-Zuleitung (Abb�5�1)
Montageschritte Aufputz-Zuleitung (Abb�5�2)
IS3360KNX, IS3360MX Highbay KNX, IS345KNX, IS345MXHighbay KNX
Montageschritte Aufputz-Zuleitung (Wandmontage) IS3180KNX (Abb�5�3)
• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen.
Montage Unterputz (Abb�5�1)
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Einstellungen vornehmen. (➔"6�Funktionen und Einstellungen")
Montage Aufputz (Abb�5�2/5�3)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Einstellungen vornehmen. (➔"6�Funktionen und Einstellungen")
• Sensor und Lastmodul zusammenstecken und verschrauben.
• Designblende aufstecken.
Reichweitenbegrenzung
Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.
– Durch Justierung der Linse. (Abb�5�6/5�8)

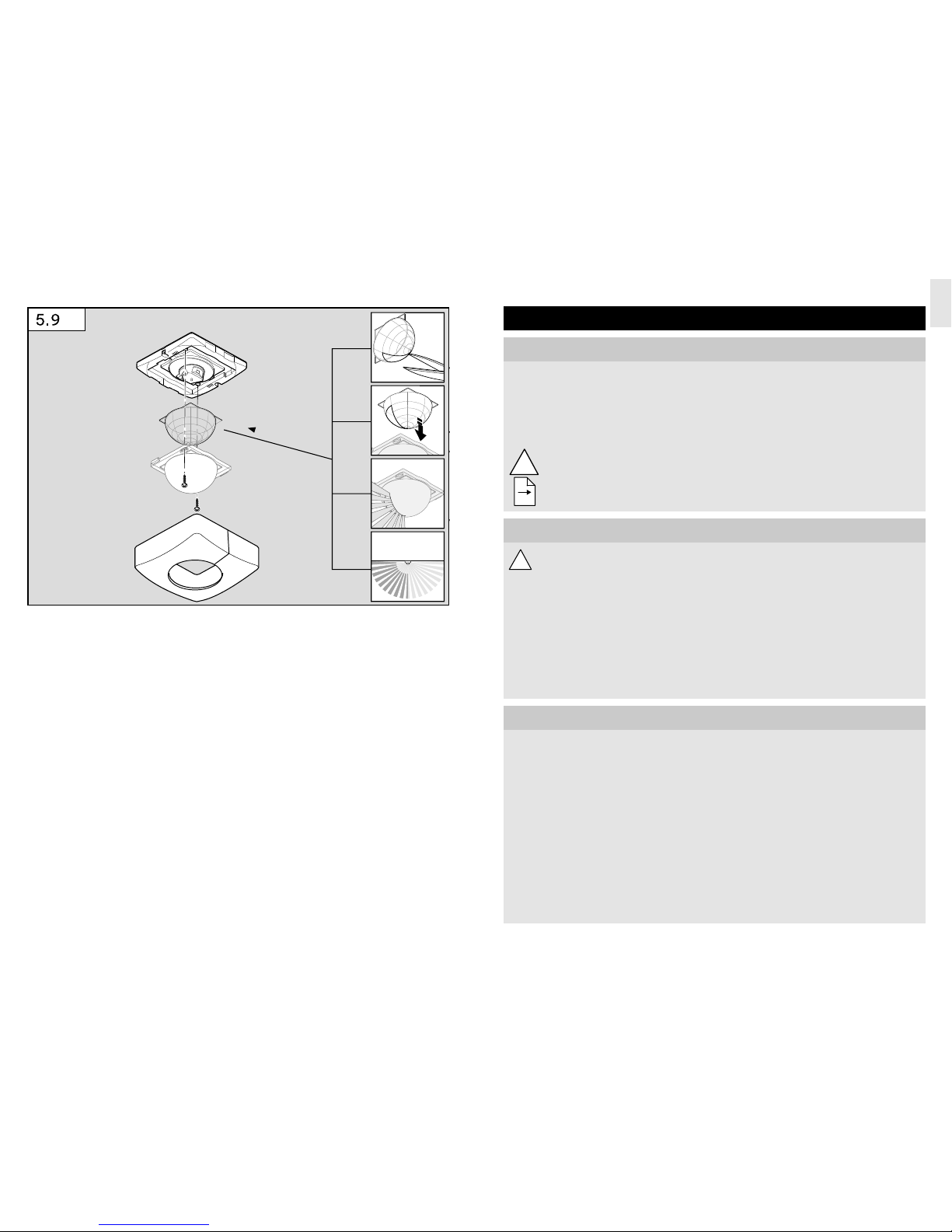

– Durch Verwendung der Abdeckschale. (Abb�5�9)
• Zum Einstellen der gewünschten Reichweite die Schrauben lösen oder komplett
entfernen.
• Linse in den gewünschten Bereich schieben.
• Die beiliegende Abdeckschale dient dazu beliebig viele Linsensegmente abzude-
cken bzw. die Reichweite individuell zu verkürzen.
• Im Anschluss die Linse mit den Schrauben fixieren.

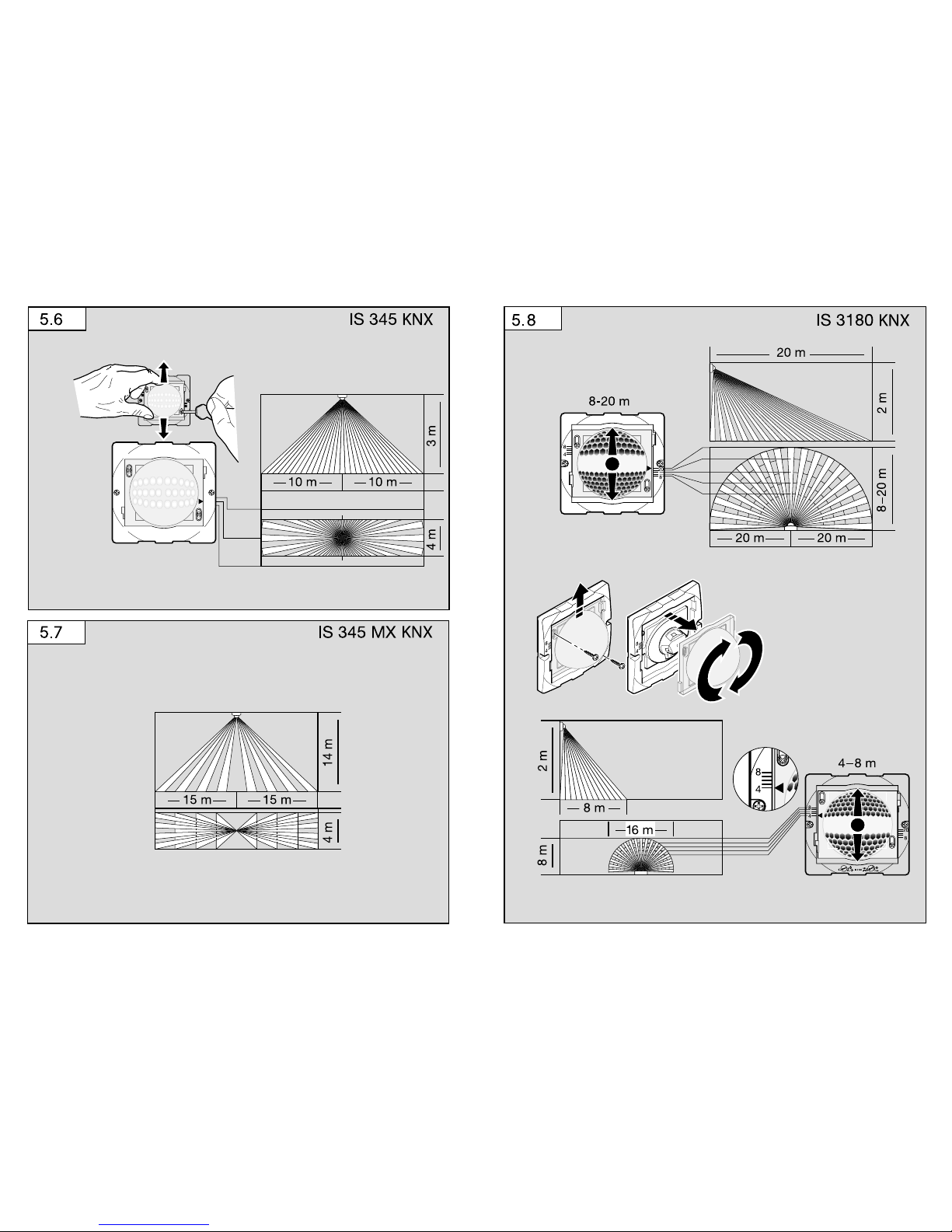

Erfassungsbereich/Reichweite
IS3360 KNX (Abb� 5�4) IS345 KNX (Abb� 5�6)
IS3360 MX KNX (Abb� 5�5) IS345 MX KNX (Abb� 5�7)
Montagehöhe Reichweite
14m 10m
9m 14m
6m 16m
2,8m 18m
Montagehöhe Reichweite
14m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
DE

16 17
IS3180KNX (Abb� 5�8)
Montage-
höhe 20 m Linse 8 m Linse
Einstellstufe tangential radial Einstellstufe tangential radial
1,5 m 8 5 m 2,5 m 4 3 m 2,0 m
– 6 m 2,5 m – 5 m 2,5 m
– 7 m 3,0 m – 6 m 3,0 m
– 8 m 3,0 m – 7 m 3,0 m
20 12 m 4,5 m 8 9 m 3,5 m
2,0 m 8 5 m 2,5 m 4 4 m 3,0 m
– 6 m 3,0 m – 5 m 3,0 m
– 7 m 3,5 m – 6 m 3,0 m
– 10 m 4,0 m – 8 m 3,0 m
20 20 m 4,5 m 8 8 m 3,5 m
2,5 m 8 6 m 3,0 m 4 5 m 3,0 m
– 8 m 4,0 m – 7 m 3,5 m
– 10 m 5,0 m – 8 m 3,5 m
– 13 m 5,0 m – 9 m 4,0 m
20 20 m 4,0 m 8 10 m 3,5 m
3,0 m 8 8 m 4,0 m 4 5 m 3,0 m
– 9 m 4,5 m – 6 m 3,0 m
– 12 m 5,0 m – 8 m 4,0 m
– 17 m 4,0 m – 10 m 4,5 m
20 20 m 4,0 m 8 13 m 5,5 m
Hinweis: Werkseitig sind 20 m voreingestellt.
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Sensor- und Lastmodul zusammenstecken und verschrauben.
• Funktionseinstellungen vornehmen. (➔"6�Funktion")
• Designblende aufstecken.
6� Funktion
Die Applikationsbeschreibung finden Sie unter knx�steinel�de
Funktionen, die genutzt werden sollen, werden über das Parameter-Fenster
"Allgemeine Einstellung" mit der Engineering Tool Software (ETS) ab Version ETS4.0
eingestellt.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Physikalische Adresse und Applikationsprogramm in den Bewegungsmelder laden.
Wenn Sie dazu aufgefordert werden, den Programmiertaster (B) drücken.
3. Nach erfolgreicher Programmierung erlischt die rote LED.
Funktionen RC6
– Service-Betrieb
– Reichweite, Sensorempfindlichkeit HF
– Helligkeitswert, Helligkeitssollwert, Teach-In
– Nachlaufzeit Beleuchtungssteuerung
– Einschaltverzögerung HLK, Raumüberwachung, Nachlaufzeit HLK
– Einschaltdauer Grundbeleuchtung, Helligkeitssollwert, Teach-In
– Präsenz- und Beleuchtungs-Testbetrieb
Funktionen RC7
– Dimmfunktion
– Licht AN/AUS 4h
– Szene speichern aktivieren
– Reset
Smart Remote
– Ersetzt die Fernbedienungen RC6 und RC7
– Steuerung per Smartphone oder Tablet
– Passende App laden und per Bluetooth verbinden
Zusatzfunktionen Smart Remote
– Programm Mode
LED Funktion
– Programmierbetrieb: LED leuchtet
– Normalbetrieb: LED bleibt aus
– Testbetrieb: LED leuchtet bei detektierter Bewegung
– Fernbedienung: LED blinkt ca. 10 mal pro Sekunde
Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.
7� Zubehör
– Nutzer Fernbedienung RC6 EAN 4007841 593018
– Service Fernbedienung RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8� Betrieb/Pflege
Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen.
Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung
kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen un-
terschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem
feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
DE

1918
9� Garantieerklärung
Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische
Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes
in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.
Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84,
33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leis-
ten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den
nachstehenden Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl:
Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolge-
modell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit
auf einem Material- oder Herstellungsfehler beruhen.
Die Garantiezeit für
•Sensorik/Außenleuchten/Innenleuchtenbeträgt:5Jahreundbeginntmitdem
Kaufdatum des Produktes.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leucht-
mittel. Darüber hinaus ist die Garantie ausgeschlossen:
•beieinemgebrauchsbedingtenodersonstigennatürlichenVerschleißvonProdukt-
teilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonsti-
gem natürlichem Verschleiß zurückzuführen sind,
•beinichtbestimmungs-oderunsachgemäßemGebrauchdesProduktsoder
Missachtung der Bedienungshinweise,
•wennAn-undUmbautenbzw.sonstigeModikationenandemProdukteigen-
mächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-,
Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile
sind,
•wennWartungundPegederProduktenichtentsprechendderBedienungsanlei-
tung erfolgt sind,
•wennAnbauundInstallationnichtgemäßdenInstallationsvorschriftenvonSTEINEL
ausgeführt wurden,
•beiTransportschädenoder-verlusten.
Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebe-
nen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder
ersetzen diese nicht.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und
verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens
der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei
mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbe-
zeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb
GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig
aufzubewahren. Für Transportkosten und -risiken im Rahmen der
Rücksendung übernehmen wir keine Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
10� Technische Daten
IS3180KNX IS3360 KNX
IS3360MX KNX IS345 KNX IS345MX KNX
Abmessungen
(L×B×H) Aufputz rund Ø Aufputz eckig
Unterputz rund Ø
Unterputz eckig
126×65mm
95×95×65mm
124×78mm
94×94×78mm
Versorungs-
spannung KNX Busspannung, 21 V-30 V (SELV)
Einstellungen über ETS-Software, Fernbedienung oder BUS
Sensorik Passiv-Infrarot
Erfassungs-
winkel 180° mit 90° Önungswinkel 360° mit 180° Önungswinkel 180° mit 45° Önungswinkel 180° mit 45° Önungswinkel
Reichweiten Grund-
einstellung 1
max. 8-20 m
tangential;
temperatur-
stabilisiert
Grund-
einstellung 2
max. 4-8m;
temperatur-
stabilisiert
+ Feinjustierung
durch Verschie-
ben der Linse
und Abdeck-
schalen
IS3360 KNX
max. 20 m
tangential;
temperatur-
stabilisiert
IS3360 MX KNX
max. 18m;
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 20×4m
(tangential),
max. 12×4 m
(radial);
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 30×4m
(radial) bei 14m
Montagehöhe;
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
Schaltzonen 448 1416 280 120
Dämmerungs-
einstellung 2-1000Lux, Teach
Dämmerungs-
einstellung
Grundhelligkeit 2-1000 Lux, Teach
DE

2120
Störung Ursache Abhilfe
Sensor ohne Spannung Leitung unterbrochen
Sicherung defekt,
nicht eingeschaltet,
Leitung unterbrochen
Kurzschluss
KNX Spannungsversor-
gung überprüfen
neue Sicherung,
Netzschalter einschalten,
Leitung mit Spannungs-
prüfer überprüfen
Anschlüsse überprüfen
Sensor schaltet nicht ein bei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb
Glühlampe defekt
Netzschalter AUS
Sicherung defekt
Erfassungsbereich nicht
gezielt eingestellt
neu einstellen
Glühlampe austauschen
einschalten
neue Sicherung, evtl.
Anschluss überprüfen
neu justieren
Sensor schaltet nicht aus dauernde Bewegung im
Erfassungsbereich
geschaltete Leuchte
befindet sich im
Erfassungsbereich
und schaltet durch
Temperaturverände-
rung neu
geschaltete Leuchte
befindet sich im Dauer-
licht-Betrieb (LED an)
Bereich kontrollieren
und evtl. neu justieren,
bzw. abdecken
Bereich ändern bzw.
abdecken
Dauerlichtbetrieb
deaktivieren
Sensor schaltet immer
EIN/AUS
geschaltete Leuchte
befindet sich im
Erfassungsbereich
Tiere bewegen sich im
Erfassungsbereich
Bereich umstellen
bzw. abdecken,
Abstand vergrößern
Bereich umstellen,
bzw. abdecken
Sensor-Reichweiten-
veränderung
andere Umgebungs-
temperaturen
Erfassungsbereich durch
Abdeckschalen genau
einstellen
Sensor schaltet
unerwünscht ein
Wind bewegt Bäume und
Sträucher im
Erfassungsbereich
Erfassung von Autos
auf der Straße
Sonnenlicht fällt auf die
Linse
plötzliche Temperatur-
veränderung durch
Witterung (Wind,
Regen, Schnee) oder
Abluft aus Ventilatoren,
offenen Fenstern
Blendschutz aktiv
Sensor in der Nähe von
WLAN oder anderen
Funkquellen
Bereich umstellen
Bereich umstellen
Sensor geschützt
anbringen oder Bereich
umstellen
Bereich verändern,
Montageort verlegen
manuelles Schalten über
Taster/Schalter
keine Bewegung
innerhalb der eingestell-
ten Nachlaufzeit + 60 s
(Blendschutz)
mindestens 2 m von
der Funkquelle entfernt
installieren
Störung Ursache Abhilfe
DE
IS3180KNX IS3360 KNX
IS3360MX KNX IS345 KNX IS345MX KNX
Schutzart Aufputz: IP54 Unterputz: IP20
Temperatur-
bereich -20 °C bis +50 °C
AusgangLicht
Licht 1 - Licht 2 Schalten, Dimmen, Grundhelligkeit
weitere
Ausgänge In-Betrieb-Telegramm
11� Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wieder-
verwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro-
und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht
mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
12� Betriebsstörungen

22 23
GB
1� About this document
– Please read carefully and keep in a safe place.
– Under copyright.
Reproduction either in whole or in part only with our consent.
– Subject to change in the interest of technical progress.
Symbols
!Hazard warning!
... Reference to other information in the document�
2� General safety precautions
Disconnect the power supply before attempting any work on the sensor�
• This product must only be installed by a qualified electrician in accordance with
national wiring regulations as defined in VDE 08 29 (DIN EN 5000 90).
• Installed improperly, low-voltage products can cause extremely serious personal
injury or damage to property.
• This product must never be connected to a 230 V AC power supply as it is intend-
ed for connection to an extra-low voltage power supply.
• Only use genuine replacement parts.
• Repairs may only be made by specialist workshops.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Proper use
– IS3360MXKNX and IS345MXKNX are suitable for indoor ceiling mounting.
– IS3360KNX and IS345KNX are suitable for indoor- and outdoor ceiling mounting.
– IS3180KNX is suitable for wall mounting indoors and outdoors.
– The concealed versions are only suitable for installing indoors.
The infrared sensor can be used for switching light ON and OFF automatically. The
unit is not suitable for burglar alarm systems as it is not tamperproof in the manner
prescribed for such systems. The motion detector is equipped with pyro sensors that
detect the invisible heat emitted from moving objects (people, animals etc.). The heat
detected in this way is converted electronically into a signal that switches a connected
load ON (e.g. a light). The built-in red LED also lights up. The sensor does not detect
!
heat radiated from behind obstacles, such as walls or panes of glass. Heat radiation
of this type will therefore not activate a light.
Optionally, all function settings can be made via the RC6, RC7 remote controls as
well as the Smart Remote. ( "7�Accessories")
Package contents for surface-mounted installation (Fig�3�1)
Package contents for concealed installation (Fig�3�2)
Product components (Fig� 3�3)
Status LED
Programming button
Load module, power supply lead, surface-mounted
Load module, power supply lead, concealed
Designer trim, round or square
Sensor module
Shroud
Product dimensions
Surface-mounted / concealed (Fig�3�4)
IS3360 KNX, IS3360 MX KNX, IS345KNX
Surface-mounted / concealed (Fig�3�5)
IS345 MXKNX
Surface-mounted / wall-mounted (Fig�3�6)
IS3180KNX
4� Installation
Wiring diagram (Fig� 4�1)
An optional corner wall mount is available for mounting the IS3180KNX (Prod. no.
035174 white).
– Surface-mounted installation
If the rubber seal is damaged, the cable entry openings must be sealed with an M16
or M20 (at least IP54) double seal cable gland.
For mounting on the wall, a condensation water drainage hole (Ø 5mm drill bit) is
marked next to the rubber seal. This must be opened if necessary. (Fig�5�3)
GB

24 25
5� Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
• Select an appropriate mounting location, taking the reach and motion detection
into consideration.
Procedure for installing concealed power supply lead (Fig�5�1)
Procedure for installing surface-mounted power supply lead (Fig� 5�2)
IS3360KNX, IS3360MX Highbay KNX, IS345KNX, IS345MXHighbay KNX
Procedure for installing surface-mounted power supply lead (wall mounting)
IS3180KNX (Fig�5�3)
• Detach designer trim from sensor module.
• Disconnect sensor module from the load module.
Concealed mounting (Fig�5�1)
• Make plug connection.
• Press the programming button (B).
• Insert fastening screws and mount load module.
• Make settings. ("6�Functions and settings")
Surface mounting (Fig�5�2 / 5�3)
• Insert fastening screws and mount load module.
• Make plug connection.
• Press the programming button (B).
• Make settings. ("6�Functions and settings")
• Fit sensor and load module together and screw into place.
• Fit designer trim.
Limiting reach
The detection zone can be optimised to suit requirements.
– By adjusting the lens. (Fig�5�6 / 5�8)
– By using the half-round clip-on shroud. (Fig�5�9)
• To set the required reach, undo the screws or completely remove them.
• Move lens into required zone.
• The shroud provided can be used for masking out any number of lens segments to
shorten reach as required.
• Afterwards, fix the lens in place with the screws.
Detection zone / reach
IS3360 KNX (Fig� 5�4)
IS3360 MX KNX (Fig� 5�5)
Mounting height Reach
14m 10m
9m 14m
6m 16m
2.8m 18m
IS3360 KNX (Fig� 5�6)
IS345 MX KNX (Fig� 5�7)
Mounting height Reach
14m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
IS3180KNX (Fig� 5�8)
Mounting
height 20 m lens 8 m lens
Setting level tangential radial Setting level tangential radial
1.5 m 8 5 m 2.5 m 4 3 m 2.0 m
– 6 m 2.5 m – 5 m 2.5 m
– 7 m 3.0 m – 6 m 3.0 m
– 8 m 3.0 m – 7 m 3.0 m
20 12 m 4.5 m 8 9 m 3.5 m
2.0 m 8 5 m 2.5 m 4 4 m 3.0 m
– 6 m 3.0 m – 5 m 3.0 m
– 7 m 3.5 m – 6 m 3.0 m
– 10 m 4.0 m – 8 m 3.0 m
20 max. 20 m 4.5 m 8 8 m 3.5 m
2.5 m 8 6 m 3.0 m 4 5 m 3.0 m
– 8 m 4.0 m – 7 m 3.5 m
– 10 m 5.0 m – 8 m 3.5 m
– 13 m 5.0 m – 9 m 4.0 m
20 max. 20 m 4.0 m 8 10 m 3.5 m
3.0 m 8 8 m 4.0 m 4 5 m 3.0 m
– 9 m 4.5 m – 6 m 3.0 m
– 12 m 5.0 m – 8 m 4.0 m
– 17 m 4.0 m – 10 m 4.5 m
20 max. 20 m 4.0 m 8 13 m 5.5 m
Note: 20 metres is preset at the factory.
GB

26 27
• Insert fastening screws and mount load module.
• Fit sensor and load module together and screw into place.
• Set functions. ( "6�Funtion")
• Fit designer trim.
6� Function
You will find an application description at knx�steinel�de
Functions to be used are selected from the "General Settings" parameter window
using the Engineering Tool Software (ETS) from version ETS4.0.
1. Issue physical address and generate application program in the ETS.
2. Load the physical address and application program into the motion detector.
When you are prompted, press programming button .
3. The red LED goes out once programming has been successfully completed.
Functions, RC6
– Service mode
– Reach, sensor sensitivity HF
– Light level, brightness setting, teach-in
– Lighting control stay-ON time
– HVAC switch-ON delay, room surveillance, HVAC stay-ON time
– Basic lighting stay-ON time, brightness setting, teach-in
– Presence- and lighting test mode
Functions, RC7
– Dimming function
– Light ON/OFF 4h
– Saving, activating scene
– Reset
Smart Remote
– Replaces remote controls RC6 and RC7
– Control via smartphone or tablet
– Load appropriate app and connect via Bluetooth
Additional functions, Smart Remote
– Programme mode
LED function
– Programming mode: LED ON
– Normal mode: LED stays OFF
– Test mode: LED lights up on detecting movement
– Remote control: LED flashes approx. 10 times per second
Detailed descriptions are provided in the operating instructions for the particular
remote control.
7� Accessories
– User remote control RC6 EAN 4007841 593018
– Service remote control RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8� Operation/maintenance
Weather conditions may aect the way the motion detector works. Strong gusts
of wind, snow, rain or hail may cause the light to come ON when it is not wanted
because the sensor is unable to distinguish between sudden changes of tempera-
ture and sources of heat. The detector lens may be cleaned with a damp cloth if it
becomes dirty (do not use cleaning agents).
9� Declaration of Warranty
As purchaser, you are entitled to your statutory rights against the vendor. If these
rights exist in your country, they are neither curtailed nor restricted by our Warranty
Declaration. We guarantee that your STEINEL Professional sensor product will remain
in perfect condition and proper working order for a period of 5years. We guarantee
that this product is free from material-, manufacturing- and design flaws. In addition,
we guarantee that all electronic components and cables function in the proper man-
ner and that all materials used and their surfaces are without defects.
Making Claims
If you wish to make a claim, please send your product complete and carriage paid
with the original receipt of purchase, which must show the date of purchase and
product designation, either to your retailer or contact us at STEINEL (UK) Limited,
25Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a re-
turns number. For this reason, we recommend that you keep your receipt of purchase
in a safe place until the warranty period expires. STEINEL shall assume no liability for
the costs or risks involved in returning a product.
GB

2928
For information on making claims under the terms of the warranty, please go to
www�steinel-professional�de/garantie
If you have a warranty claim or would like to ask any question regarding your
product, you are welcome to call us at any time on our Service Hotline
01733 366700.
10� Technical specifications
IS3180KNX IS3360 KNX
IS3360MX KNX IS345 KNX IS345MX KNX
Dimensions
(L×W×H) 126×65mm 95×95×65mm
124×78mm
94×94×78mm
Power supply KNX bus voltage, 21 V-30 V (SELV)
Settings via ETS software, remote control or BUS
Sensor system Passive infrared
Angle of
coverage 180° with 90° angle of
aperture
360° with 180°
angle of
aperture
180° with 45°
angle of
aperture
180° with 45°
angle of
aperture
Reaches Basic
setting 1:
max. 8-20 m
tangential;
temperature
stabilised
Basic
setting 2:
max. 4 - 8 m;
temperature
stabilised
+ precision
adjustment by
re-positioning
the lens and
using shrouds
IS3360 KNX
max. 20 m
tangential;
temperature-
stabilised
IS3360 MX KNX
max. 18 m;
temperature-
stabilised
+ precision
adjustment
using shrouds
max. 20×4m
(tangential),
max. 12×4 m
(radial);
temperature-
stabilised
+ precision
adjustment
using shrouds
max. 30×4m
(radial)
mounted at a
height of 14 m;
temperature-
stabilised
+ precision
adjustment
using shrouds
Switching
zones 448 1416 280 120
Twilight setting 2-1000lux, teach
Surface-mounted installation, round
Surface-mounted installation, square
Concealed installation, round
Concealed installation, square
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Twilight setting,
basic brightness 2-1000 lux, teach
IP rating Surface-mounted: IP54 Concealed: IP20
Temperature
zone -20°C to +50°C
Light output
Light 1 – Light 2 Switching, dimming, basic brightness
Further
outputs In-operation telegram
Malfunction Cause Remedy
No power at the sensor Break in wiring
Fuse faulty; not switched
ON; break in wiring
Short-circuit
Check KNX power supply
New fuse, turn ON power
switch, check wiring with
voltage tester
Check connections
Sensor will not switch
ON
Twilight setting in
night-time mode during
daytime operation
Lamp faulty
Mains switch OFF
Fuse faulty
Detection zone not
correctly adjusted
Reset
Replace lamp
Switch ON
Replace fuse, check
connection if necessary
Readjust
GB
MANUFACTURER'S
1
3
5
YEAR
GB
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
11� Disposal
Electrical and electronic equipment, accessories and packaging must be recycled in
an environmentally compatible manner.
Do not dispose of electrical and electronic equipment as domestic waste.
EU countries only:
Under the current European Directive on Waste Electrical and Electronic Equipment
and its implementation in national law, electrical and electronic equipment no longer
suitable for use must be collected separately and recycled in an environmentally
compatible manner.
12� Troubleshooting

3130
Sensor will not switch
OFF
Continued movement
within the detection zone
Light being operated
is located in the detection
zone and keeps switching
ON as a result of temper-
ature changes
Light being operated is
in the manual override
mode (LED ON)
Check zone and readjust
if necessary or fit shrouds
Adjust detection zone or
fit shrouds
Deactivate manual
override
Sensor keeps switching
ON/OFF
Light being operated
is located in the detec-
tion zone
Animals moving in
detection zone
Adjust detection zone or
fit shrouds, increase
distance
Adjust zone, or fit hrouds
Sensor reach change Change in ambient
temperatures
Use shrouds to define
detection zone precisely
Sensor responds
when it should not
Wind is moving trees
and bushes in the detec-
tion zone
Cars in the street are
being detected
Sunlight is shining on
the lens
Sudden temperature
changes due to weath-
er (wind, rain, snow) or air
expelled from fans, open
windows
Dazzle guard active
Sensor near Wi-Fi or
other wireless communi-
cation sources
Change detection zone
Change detection zone
Mount sensor in a pro-
tected place or change
zone
Adjust detection zone or
install in a different place
Operate manually at
pushbutton/switch
No movement detected
within the selected stay-
ON time + 60sec.
(dazzle guard)
install at least 2 m away
from the wireless com-
munication source
Malfunction Cause Remedy FR
1� À propos de ce document
– Veuillez le lire attentivement et le conserver en lieu sûr !
– Il est protégé par la loi sur les droits d'auteur.
Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
– Sous réserve de modifications techniques.
Explication des symboles
!Attention danger !
Renvoi à des passages dans le document�
2� Consignes de sécurité générales
Avant toute intervention sur le détecteur, couper l'alimentation électrique !
• L'installation doit être eectuée par un professionnel conformément aux directives
locales d'installation (NF-C 15100, VDE 08 29) (DIN EN 5000 90).
• Dans un environnement présentant des appareils basse tension, un montage
incorrect est susceptible de causer de graves dommages matériels ou de mettre en
danger la santé des personnes.
• Il est interdit de raccorder cet appareil à basse tension (230 V CA) car il est prévu
pour des circuits très basse tension.
• Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être eectuées que par des ateliers spécialisés.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Utilisation conforme aux prescriptions
– Les modèles IS3360MXKNX et IS345MXKNX sont destinés au montage au
plafond à l'intérieur.
– Les modèles IS3360KNX et IS345KNXsont destinés au montage au plafond à
l'intérieur et à l'extérieur.
– Le modèle IS3180KNX convient au montage mural à l'intérieur et à l'extérieur.
– Les variantes encastrées ne conviennent qu'au montage à l'intérieur.
Le détecteur infrarouge est conçu pour la commutation automatique de l'éclairage.
Il n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas
protégé contre le vandalisme. Le détecteur de mouvement est muni de pyrodétecteurs
qui détectent le rayonnement de chaleur invisible émis par les corps en mouvement
!
...
FR

32 33
(personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un
système électronique qui met en marche l'appareil raccordé (par ex. un luminaire). De
plus, la LED rouge intégrée s'allume. Les obstacles comme les murs ou les vitres s'op-
posent à la détection du rayonnement de chaleur et empêchent toute commutation.
En option, tous les réglages du fonctionnement peuvent être eectués par le biais des
télécommandes RC6, RC7 et de la télécommande Smart Remote.
(« 7�Accessoires»)
Contenu de la livraison montage en saillie (fig� 3�1)
Contenu de la livraison montage encastré (fig� 3�2)
Vue d'ensemble de l'appareil (fig� 3�3)
LED d'état
Bouton de programmation
Module de charge pour le câble d'alimentation en saillie
Module de charge pour le câble d'alimentation encastré
Capot rond ou carré
Module de détection
Cache enfichable
Dimensions du produit
En saillie/Encastré (fig�3�4)
IS3360 KNX, IS3360 MX KNX, IS345KNX
En saillie/Encastré (fig�3�5)
IS345 MXKNX
En saillie/Montage mural (fig�3�6)
IS3180KNX
4� Conseils d'installation
Schéma de raccordement (fig� 4�1)
Un support mural d'angle est disponible en option pour le montage du modèle
IS3180KNX (réf.035174 blanc).
– Version en saillie
Si les joints en caoutchouc sont détériorés, il faut assurer l'étanchéité des ouvertures
de passage des câbles avec un bouchon à double membrane M16 ou M20 (indice de
protection minimum IP54).
Un trou d'évacuation de l'eau de condensation est préformé à côté des joints d'étan-
chéité (foret de Ø 5mm) pour monter l'appareil au mur. Il faut l'ouvrir si nécessaire.
(fig�5�3)
5� Montage
• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la
détection des mouvements.
Étapes de montage câble d'alimentation encastré (fig� 5�1)
Étapes de montage câble d'alimentation en saillie (fig� 5�2)
IS3360KNX, IS3360MX-Highbay KNX, IS345KNX, IS345MXHighbay KNX
Étapes de montage câble d'alimentation en saillie (montage mural) IS3180KNX
(fig�5�3)
• Retirer le capot du module de détection.
• Débrancher le module de détection du module de charge.
Montage encastré (fig� 5�1)
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation (B).
• Utiliser les vis de fixation et monter le module de charge.
• Procéder aux réglages. (« 6�Fonctions et réglages »)
Montage en saillie (fig�5�2/5�3)
• Utiliser les vis de fixation et monter le module de charge.
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation (B).
• Procéder aux réglages. (« 6�Fonctions et réglages »)
• Assembler et visser le module de détection et le module de charge.
• Emboîter le capot.
Limitation de la portée
Il est possible de régler la zone de détection de façon optimale en fonction des besoins.
– En réglant la lentille. (fig�5�6/5�8)
– En utilisant le cache enfichable. (fig�5�9)
• Desserrer les vis ou les retirer complètement pour régler la portée souhaitée.
• Faire glisser la lentille dans la zone souhaitée.
• Le cache enfichable fourni sert à masquer le nombre voulu de segments de lentille
ou à limiter spécifiquement la portée.
• Fixer ensuite la lentille avec les vis.
Zone de détection/Portée
IS3360 KNX (fig� 5�4) IS345 KNX (fig� 5�6)
FR

34 35
IS3360 MX KNX (fig� 5�5) IS345 MX KNX (fig� 5�7)
Hauteur d'installation Portée
14m 10m
9m 14m
6m 16m
2,8m 18m
Hauteur d'installation Portée
14m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
IS3180KNX (fig� 5�8)
Hauteur
d'installa-
tion
Lentille 20 m Lentille 8 m
position de
réglage portée tangentielle portée radiale position de réglage portée tangentielle portée radiale
1,5 m 8 5 m 2,5 m 4 3 m 2,0 m
– 6 m 2,5 m – 5 m 2,5 m
– 7 m 3,0 m – 6 m 3,0 m
– 8 m 3,0 m – 7 m 3,0 m
20 12m 4,5 m 8 9 m 3,5 m
2,0 m 8 5 m 2,5 m 4 4 m 3,0 m
– 6 m 3,0 m – 5 m 3,0 m
– 7 m 3,5 m – 6 m 3,0 m
– 10 m 4,0 m – 8 m 3,0 m
20 20 m 4,5 m 8 8 m 3,5 m
2,5 m 8 6 m 3,0 m 4 5 m 3,0 m
– 8 m 4,0 m – 7 m 3,5 m
– 10 m 5,0 m – 8 m 3,5 m
– 13 m 5,0 m – 9 m 4,0 m
20 20 m 4,0 m 8 10 m 3,5 m
3,0 m 8 8 m 4,0 m 4 5 m 3,0 m
– 9 m 4,5 m – 6 m 3,0 m
– 12m 5,0 m – 8 m 4,0 m
– 17 m 4,0 m – 10 m 4,5 m
20 20 m 4,0 m 8 13 m 5,5 m
Remarque : 20 m sont préréglés en usine.
• Utiliser les vis de fixation et monter le module de charge.
• Assembler et visser le module de détection et le module de charge.
• Procéder aux réglages des fonctions. (« 6� Fonctions »)
• Emboîter le capot.
6� Fonctions
Vous trouverez la description de l'application à l'adresse www�knx�steinel�de
Régler les fonctions qui doivent être utilisées par le biais de la fenêtre paramètres
«Réglages généraux» au moyen du logiciel Engineering Tool Software (ETS) à partir de
la version ETS4.0.
1. Établir l'adresse physique et le programme d'application avec l'ETS.
2. Transmettre l'adresse physique et le programme d'application au détecteur de mou-
vement. Appuyer sur demande le bouton de programmation .
3. Une fois la programmation terminée avec succès, la LED rouge s'éteint.
Fonctions RC6
– Mode Service
– Portée, sensibilité du détecteur HF
– Calibration de la luminosité, valeur de luminosité de consigne, Teach-In
– Temporisation commande d'éclairage
– Temporisation de démarrage chauage, ventilation, climatisation ; surveillance de la
pièce ; temporisation chauage, ventilation, climatisation
– Durée de fonctionnement balisage, valeur de luminosité de consigne, Teach-In
– Mode test présence et éclairage
Fonctions RC7
– Fonction variation de lumière
– Lumière ALLUMÉE/ÉTEINTE 4 h
– Activer Mémoriser scénario
– Réinitialisation (« reset »)
Smart Remote
– Remplace les télécommandes RC6 et RC7
– Commande via le smartphone ou la tablette
– Charger l'appli nécessaire et se connecter via Bluetooth
Fonctions supplémentaires Smart Remote
– Mode programme
Fonctions de la LED
– Mode de programmation : la LED est allumée
– Fonctionnement normal : la LED reste éteinte
– Mode test : la LED s'allume dès qu'un mouvement est détecté
– Télécommande : la LED clignote env. 10 fois par seconde
Vous trouverez des descriptions détaillées dans les modes d'emploi de la télécom-
mande correspondante.
7� Accessoires
– Télécommande utilisateur RC6 EAN 4007841 593018
– Télécommande de service RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
FR

36 37
8� Utilisation/Entretien
Les conditions atmosphériques peuvent influencer le fonctionnement du détecteur de
mouvement. Les rafales de vent, la neige, la pluie, la grêle peuvent entraîner un déclen-
chement intempestif car le détecteur ne peut pas distinguer les brusques variations de
température des sources de chaleur. Si la lentille de détection se salit, la nettoyer avec
un chion humide (ne pas utiliser de détergent).
9� Déclaration de garantie
En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’encontre du
vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la
mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans
sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL
Professional. Nous garantissons que ce produit ne présente pas de défauts matériels,
de fabrication ni de construction. Nous garantissons le bon état de fonctionnement
de tous les composants électroniques et des câbles ainsi que l’absence de vices
pour tous les matériaux utilisés et leurs surfaces.
Réclamation
Si vous avez une réclamation à faire au sujet de votre produit, veuillez l’envoyer com-
plet franco de port accompagné de la preuve d’achat originale qui doit comprendre
la date de l’achat et la désignation du produit à votre revendeur ou directement à
STEINEL France SAS, Acticentre-CRT2, 156-220 rue des Famards bât M Lot 3,
59810 LESQUIN. C’est pourquoi nous vous conseillons de conserver soigneusement
votre preuve d’achat jusqu’à l’expiration de la période de garantie. STEINEL
n’assume aucune responsabilité pour les frais et les risques de transport dans le
cadre du renvoi du produit.
Veuillez consulter notre site Internet www�steinel-professional�de/garantie pour de
plus amples informations sur la manière de faire valoir un droit à une prestation de
garantie.
Si vous avez besoin d’avoir recours au service de garantie ou si vous avez une ques-
tion au sujet de votre produit, vous pouvez nous appeler à tout moment
au n° d’assistance téléphonique pour la clientèle 03 20 30 34 00.
10� Caractéristiques techniques
IS3180KNX IS3360 KNX
IS3360MX KNX IS345 KNX IS345MX KNX
Dimensions
(L × P × H) 126×65mm 95×95×65mm
124×78mm
94×94×78mm
Tension
d'alimentation Tension bus KNX, 21 V - 30 V (SELV)
Réglages Par logiciel ETS, télécommande ou BUS
Technologie de
détection Détecteur infrarouge passif
Angle de
détection 180° avec une ouverture angu-
laire de 90°
360° avec une
ouverture angu-
laire de 180°
180° avec une
ouverture angu-
laire de 45°
180° avec une
ouverture angu-
laire de 45°
Portées Réglage
de base 1
max. de 8 à
20m
tangentielle ;
stabilisée en
température
Réglage
de base 2
max. de 4 à
8 m ;
stabilisée
en température
+ réglage de
précision grâce
au décalage de
la lentille et aux
caches
enfichables
IS3360 KNX
max. 20 m
tangentielle ;
stabilisée en
température
IS3360 MX KNX
max. 18 m ;
stabilisée en
température
+ réglage de
précision par
caches
enfichables
max. 20×4m
(tangentielle),
max. 12×4 m
(radiale) ;
stabilisée en
température
+ réglage de
précision par
caches
enfichables
max. 30×4m
(radiale) pour
une hauteur
d'installation de
14 m ;
stabilisée en
température
+ réglage de
précision par
caches
enfichables
Zones de
commutation 448 1416 280 120
Réglage du
seuil de déclen-
chement De 2 à 1000lx, Teach (mode apprentissage)
Réglage du
seuil de déclen-
chement bali-
sage
De 2 à 1000lx, Teach (mode apprentissage)
Indice de
protection Modèle en saillie : IP54 Modèle encastré : IP20
Modèle rond à montage en saillie
Modèle carré à montage en saillie
Modèle rond à montage encastré
Modèle carré à montage encastré
FR
1
3
5
FR
DE GARANTIE
AN
FABRICANT
DE GARANTIE
ANS
FABRICANT
DE GARANTIE
ANS
FABRICANT

3938
Problème Cause Solution
Le détecteur n'est
pas sous tension
Câble coupé
Fusible défectueux, appareil
hors circuit, câble coupé
Court-circuit
Vérifier l’alimentation
électrique KNX
Changer le fusible défec-
tueux, mettre l'interrupteur en
circuit, vérifier le câble à l'aide
d'un testeur de tension
Vérifier le branchement
Le détecteur
n'allume pas le
luminaire
Pendant la journée, le réglage
du seuil de déclenchement est
en position nocturne
Ampoule à incandescence
défectueuse
Interrupteur secteur en
position ARRÊT
Fusible défectueux
Réglage incorrect de la zone
de détection
Régler à nouveau
Changer l'ampoule
Mettre en circuit
Changer le fusible,
éventuellement vérifier le
branchement
Régler à nouveau
Le détecteur
n’éteint pas le
luminaire
Mouvement continu dans la
zone de détection
Le luminaire raccordé se trouve
dans la zone de détection et se
rallume sous l'effet des varia-
tions de température
Le luminaire raccordé est
en mode de marche forcée
(LED allumée)
Contrôler la zone de détec-
tion, éventuellement la régler
à nouveau ou la masquer
Modifier la zone ou la mas-
quer
Désactiver le mode
de marche forcée
Le détecteur
s'allume et s'éteint
continuellement
Le luminaire raccordé se trouve
dans la zone de détection
Des animaux se déplacent
dans la zone de détection
Modifier la zone ou la mas-
quer, augmenter la distance
Modifier la zone ou la
masquer
Modification de la
portée du détecteur
Autres températures
ambiantes
Réglage de précision de
la zone de détection par
caches enfichables
Le détecteur allume
le luminaire de
façon intempestive
Le vent agite des arbres et
des arbustes dans la zone de
détection
Détection de voitures
passant sur la chaussée
Rayons solaires sur la lentille
Variations subites de tempé-
rature dues aux intempéries
(vent, pluie, neige) ou à des
courants d'air provenant de
ventilateurs ou de fenêtres
ouvertes
Protection contre l'éblouisse-
ment activée
Le détecteur est placé à proxi-
mité de la WiFi ou d'autres
sources radio
Modifier la zone
Modifier la zone
Installer le détecteur dans un
endroit protégé ou
modifier la zone
Modifier la zone, monter
l'appareil à un autre endroit
Commutation manuelle via le
bouton/l'interrupteur
Aucun mouvement pendant
la durée de poursuite ré-
glée + 60 s (protection contre
l'éblouissement)
Installer le détecteur au
moins à 2 m de la source
radio
Problème Cause Solution
FR
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Plage de
température De -20 °C à +50 °C
Sortie éclairage
lumière 1 -
lumière 2 Commutation, variation de l'intensité, balisage
Autres sorties Télégramme « En service »
11� Élimination
Les appareils électriques, les accessoires et les emballages doivent être soumis à un
recyclage respectueux de l’environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères!
Uniquement pour les pays de l’UE: conformément à la directive européenne en
vigueur relative aux appareils électriques et électroniques usagés et à son application
dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être
collectés séparément des ordures ménagères et doivent faire l’objet d’un recyclage
écologique.
12� Dysfonctionnements
