STEINEL PROFESSIONAL HF 3360 Quick setup guide

STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
www.steinel.de
Contact
www.steinel.de/contact
110071787 06/2019_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.
CN LVRUBG LT EE HR SI RO PL SK CZ HU TR GR NO FI DK SE PT ES IT NL FR GB DE
000000000 07/2013 Technische Änderungen vorbehalten.
RUS CN BG LV LT EST HR SLO RO PL SK CZ HTR GR NFIN DK S P E I NL FGB D
HF 3360 KNX
Information
STL-6995-16_BDAL-3000er.indd 10 19.08.16 09:27

2 3
...
DE . . . . . . . . . 10
GB . . . . . . . . . 18
FR . . . . . . . . . 24
NL . . . . . . . . . 31
IT . . . . . . . . . . 38
ES . . . . . . . . . 45
PT . . . . . . . . . 52
SE . . . . . . . . . 59
DK . . . . . . . . . 65
FI . . . . . . . . . . 71
NO . . . . . . . . . 78
GR . . . . . . . . . 84
TR . . . . . . . . . 91
HU . . . . . . . . . 98
CZ . . . . . . . . 105
SK . . . . . . . . 112
PL . . . . . . . . 119
RO . . . . . . . . 126
SI . . . . . . . . . 133
HR . . . . . . . . 140
EE . . . . . . . . 147
LT . . . . . . . . . 153
LV. . . . . . . . . 160
RU . . . . . . . . 167
BG . . . . . . . . 174
CN . . . . . . . . 181
Textteil beachten!
Follow written instructions!
Se référer à la partie texte !
Tekst in acht nemen!
Leggere attentamente le istruzioni!
¡Téngase en cuenta el texto!
Siga as instruções escritas!
Iaktta texten!
Følg den skriftlige vejledning!
Huomaa tekstiosio!
Se de skriftlige instruksene!
Τηρείτε γραπτές οδηγίες!
Metin kısmını dikkate alın!
Szöveges részre figyelni!
Dodržujte informace v textové části!
Dodržiavajte informácie v textovej časti!
Postępować zgodnie z instrukcją!
Respectaţi instrucţiunile scrise!
Upoštevajte del besedila!
Pridržavajte se pisanih uputa!
Järgige tekstiosa!
Laikykitės rašytinių instrukcijų!
Pievērsiet uzmanību tekstam!
Обратите внимание на текстовую часть!
Да се вземе предвид текстовата част!
注意正文！

4 5

6 7

8 9

10 11
DE
1. Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
!Warnung vor Gefahren!
... Verweis auf Textstellen im Dokument.
2. Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installations-
vorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.
• In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerech-
te Montage schwerste gesundheitliche oder materielle Schäden verursachen.
• Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden,
da es für den Anschluss an Kleinspannungskreise bestimmt ist.
• Nur original Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
3. HF 3360 KNX
Bestimmungsgemäßer Gebrauch
– Sensor zur Decken- und Wandmontage im Innenbereich geeignet
Der Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle
Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene
Sabotagesicherheit fehlt.
Der HF3360KNX ist ein aktiver Bewegungsmelder. Er reagiert temperaturunabhängig
auf kleinste Bewegungen. Der integrierte HF-Sensor sendet hochfrequente elektroma-
gnetische Wellen (5,8GHz) aus und empfängt deren Echo. Bei der kleinsten Bewe-
gung im Erfassungsbereich, wird die Echoveränderung vom Sensor wahrgenommen.
Ein Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus.
!
Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.
Alle Funktionseinstellungen können optional über die Fernbedienungen RC6, RC7
sowie die Smart Remote vorgenommen werden. (➔7. Zubehör)

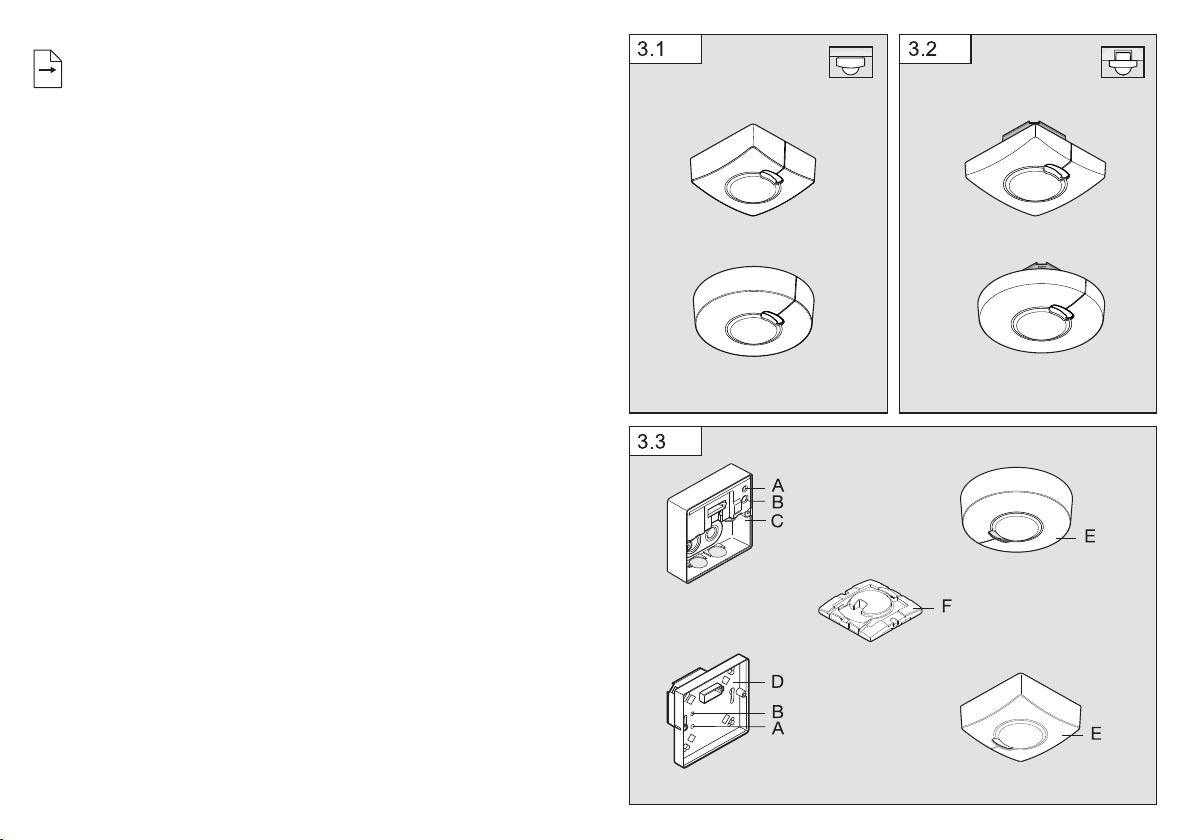

Lieferumfang Aufputzmontage (Abb.3.1)
Lieferumfang Unterputzmontage (Abb.3.2)
Geräteübersicht (Abb.3.3)
AStatus LED
B Programmiertaste
CLastmodul Zuleitung Aufputz
DLastmodul Zuleitung Unterputz
EDesignblende rund oder eckig
FSensormodul
Produktmaße

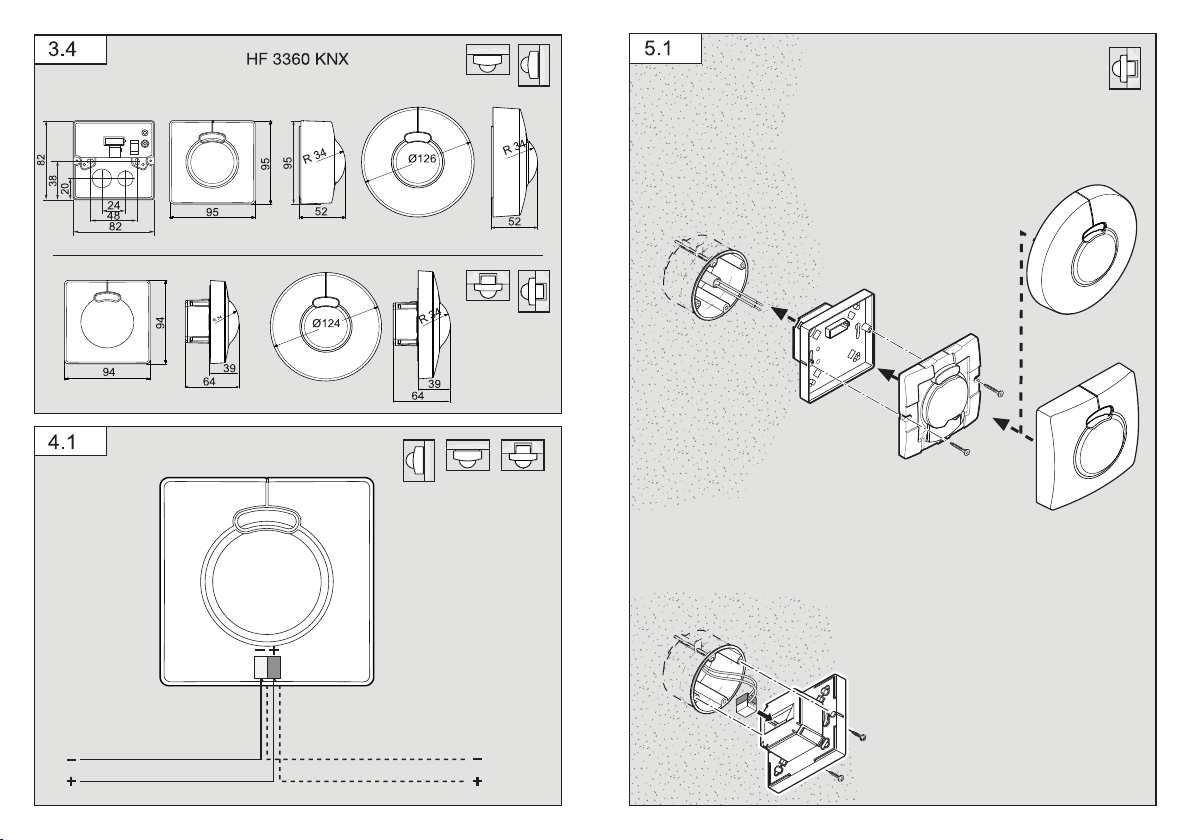

Decken/Wandmontage Aufputz und Unterputz (Abb.3.4)
4. Installationshinweise
Schaltplan (Abb.4.1)
Zur Montage des HF3360KNX ist optional ein Eckwandhalter erhältlich.
(Art.-Nr. 035174 weiß)
– Aufputz-Variante
Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung
mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.
Zur Wandmontage ist neben den Dichtgummies ein Kondenswasserloch angedeutet
(Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden. (Abb.5.4)
5. Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
Montageschritte
Wandmontage Unterputz-Zuleitung (Abb.5.1)
Deckenmontage Unterputz-Zuleitung (Abb.5.2)
Deckenmontage Aufputz-Zuleitung (Abb.5.3)

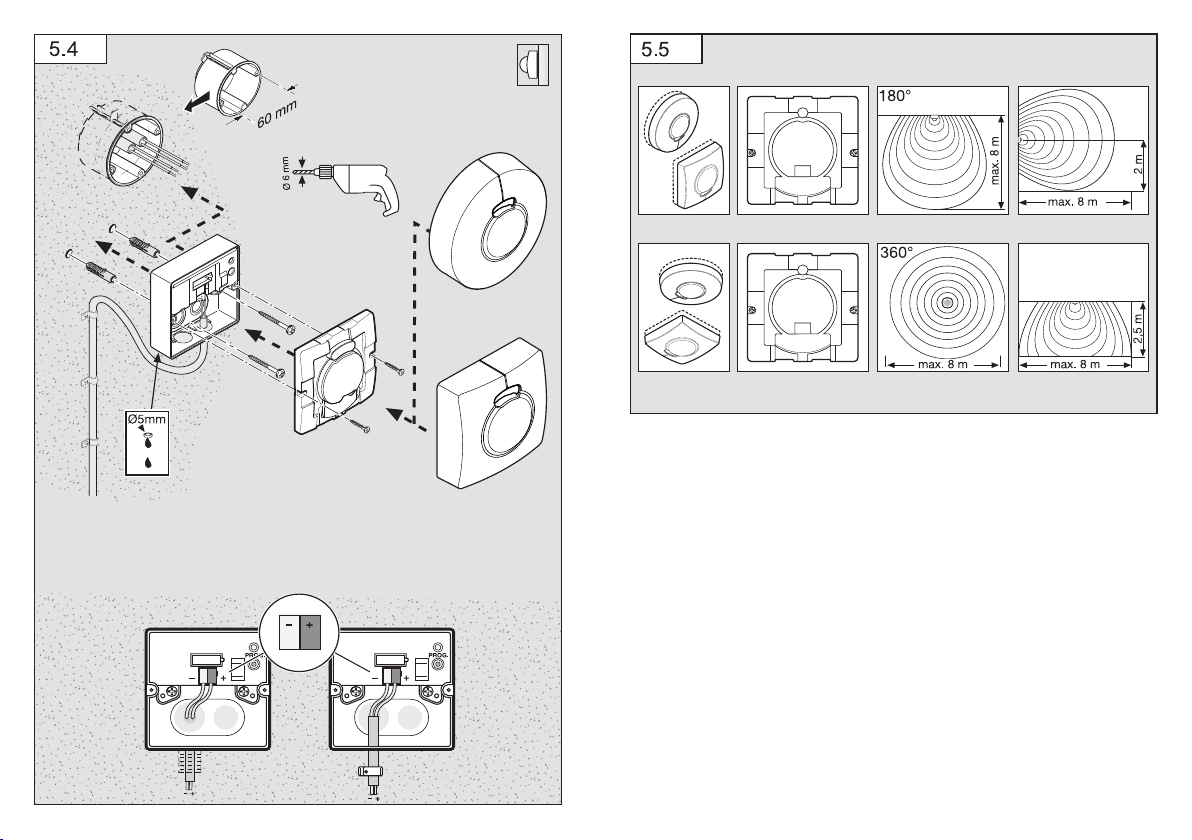

Wandmontage Aufputz-Zuleitung (Abb.5.4)
DE

12 13
• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen
Montage Unterputz (Abb.5.1/5.2)
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Einstellungen vornehmen. (➔6.Funktionen und Einstellungen)
Montage Aufputz (Abb.5.3/5.4)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Einstellungen vornehmen. (➔6.Funktionen und Einstellungen)
• Sensor und Lastmodul zusammenstecken und verschrauben.
• Designblende aufstecken.
Reichweitendiagramm (Abb.5.5)
6. Funktionen/Einstellungen
Die Applikationsbeschreibung finden Sie unter knx.steinel.de
Funktionen, die genutzt werden sollen, werden über das Parameter-Fenster
"Allgemeine Einstellung" mit der Engineering Tool Software (ETS) ab Version ETS4.0
eingestellt.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Physikalische Adresse und Applikationsprogramm in den Bewegungsmelder laden.
Wenn Sie dazu aufgefordert werden, den Programmiertaster (B) drücken.
3. Nach erfolgreicher Programmierung erlischt die rote LED.
Funktionen RC6
– Service-Betrieb
– Reichweite, Sensorempfindlichkeit HF
– Helligkeitswert, Helligkeitssollwert, Teach-In
– Nachlaufzeit Beleuchtungssteuerung
– Einschaltverzögerung HLK, Raumüberwachung, Nachlaufzeit HLK
– Einschaltdauer Grundbeleuchtung, Helligkeitssollwert, Teach-In
– Präsenz- und Beleuchtungs-Testbetrieb
Funktionen RC7
– Dimmfunktion
– Licht AN/AUS 4h
– Szene speichern aktivieren
– Reset
Smart Remote
– Ersetzt die Fernbedienungen RC6 und RC7
– Steuerung per Smartphone oder Tablet
– Passende App laden und per Bluetooth verbinden
Zusatzfunktionen Smart Remote
– Programm Mode
LED Funktion
– Programmierbetrieb: LED leuchtet
– Normalbetrieb: LED bleibt aus
– Testbetrieb: LED leuchtet bei detektierter Bewegung
– Fernbedienung: LED blinkt 10 mal pro Sekunde
Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.
7. Zubehör (optional)
– Nutzer Fernbedienung RC6 EAN 4007841 593018
– Service Fernbedienung RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8. Wartung/Pflege
Das Produkt ist wartungsfrei.
Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.
DE

1514
9. Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver-
wertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte
und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige
Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
10. Konformitätserklärung
Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp HF 3360 KNX der
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar: www.steinel.de
11. Herstellergarantie
Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische
Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes
in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.
Herstellergarantie der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leis-
ten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den
nachstehenden Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Re-
paratur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell
oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem
Material- oder Herstellungsfehler beruhen.
Die Garantiezeit für
• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem
Kaufdatum des Produktes.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leucht-
mittel. Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkt-
teilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonsti-
gem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Mis-
sachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigen-
mächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-,
Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile
sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanlei-
tung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL
ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebe-
nen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder
ersetzen diese nicht.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und
verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens
der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei
mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbe-
zeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb
GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig
aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung
übernehmen wir keine Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
DE

16 17
12. Betriebsstörungen
Störung Ursache Abhilfe
Sensor ohne Spannung n Leitung unterbrochen n KNX Spannungs-
versorgung überprüfen
Sensor schaltet nicht ein n Glühlampe defekt
nbei Tagesbetrieb,
Dämmerungseinstel-
lung steht auf Nacht-
betrieb
n Glühlampe
austauschen
n neu einstellen
Sensor schaltet nicht aus n dauernde Bewegung
im Erfassungsbereich
n Bereich kontrollieren
Sensor schaltet immer
EIN/AUS
n Gardine, Blume etc.
bewegt sich im Erfas-
sungsbereich des
Sensors und schaltet
durch Bewegung neu
n Bereich kontrollieren

Sensor schaltet unerwünscht
ein
n Sensor in der Nähe von
WLAN oder anderen
Funkquellen
n mindestens 2 m von
der Funkquelle entfernt
installieren
Abmessungen (L×B×H) Aufputz rund Ø
Aufputz eckig
Unterputz rund Ø
Unterputz eckig
126×52mm
95×95×52mm
124×64mm
94×94×64mm
Einsatzort Im Innenbereich von Gebäuden
Versorgungsspannung KNX Busspannung, 21 V - 30 V (SELV)
Sensorik 5,8 GHz Hochfrequenz
Montagehöhe 2-2,8m
Sendeleistung ca. 1mW
Einstellungen über ETS-Software, Fernbedienung oder BUS
Erfassungswinkel 360° mit 180° Önungswinkel
Grundhelligkeit 1-255 min
Dämmerungseinstellung 2-1000Lux, Teach
Ausgang Licht
Licht 1 - Licht 2
Schalten/Dimmen/Grundhelligkeit
Nachlaufzeit Beleuchtung 1- 255 min
Nachlaufzeit HLK 1- 255 min
Einschaltverzögerung HLK Raumüberwachung, 1- 255 min
weitere Ausgänge In-Betrieb-Telegramm
Schutzart Aufputz: IP54 Unterputz: IP20
Temperaturbereich - 20°C bis + 50°C
13. Technische Daten
DE

18 19
GB
1. About this document
– Please read carefully and keep in a safe place.
– Under copyright. Reproduction either in whole or in part only with our consent.
– Subject to change in the interest of technical progress.
Symbols
!Hazard warning!
... Reference to other information in the document.
2. General safety precautions
Disconnect the power supply before attempting any work on the sensor.
• This product must only be installed by a qualified electrician in accordance with
national wiring regulations as defined in VDE 08 29 (DIN EN 5000 90).
• Installed improperly, low-voltage products can cause extremely serious personal
injury or damage to property.
• This product must never be connected to a 230 V AC power supply as it is intend-
ed for connection to an extra-low voltage power supply.
• Only use genuine replacement parts.
• Repairs may only be made by specialist workshops.
3. HF 3360 KNX
Proper use
– Sensor suitable for indoor wall and ceiling-mounting
The Sensor is suitable for switching on a light automatically. The unit is not suitable
for burglar alarm systems as it is not tamperproof in the manner prescribed for such
systems.
The HF 3360 KNX is an active motion detector. It responds to the slightest movement
regardless of temperature. The integrated HF sensor emits high-frequency elec-
tromagnetic waves (5.8 GHz) and receives their echo. In response to the slightest
movement in the detection zone, the change in echo is perceived by the sensor.
A microprocessor then issues the switch command "switch light ON". Detection is
possible through doors, panes of glass or thin walls.
!
Optionally, all function settings can be made via the RC6, RC7 remote controls as
well as the Smart Remote. (➔7. Accessories)
Package contents for surface-mounted installation (Fig.3.1)
Package contents for concealed installation (Fig.3.2)
Product components (Fig. 3.3)
AStatus LED
B Programming button
CLoad module, power supply lead, surface-mounted
DLoad module, power supply lead, concealed
EDesigner trim, round or square
FSensor module
Product dimensions
Ceiling / wall mounting, surface-mounted and concealed wiring (Fig.3.4)
4. Installation
Wiring diagram (Fig. 4.1)
An optional corner wall mount is available for mounting the HF3360KNX.
(Prod. no. 035174 white)
– Surface-mounted installation
If the rubber seal is damaged, the cable entry openings must be sealed with an M16
or M20 (at least IP54) double seal cable gland.
For mounting on the wall, a condensation water drainage hole (Ø 5mm drill bit) is
marked next to the rubber seal. This must be opened if necessary. (Fig.5.4)
5. Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
Installation procedure
Wall-mounting, concealed power supply lead (Fig.5.1)
Ceiling mounting, concealed power supply lead (Fig.5.2)
Ceiling mounting, surface-mounted power supply lead (Fig.5.3)
Wall-mounting, surface-mounted power supply lead (Fig.5.4)
GB

20 21
• Detach designer trim from sensor module.
• Disconnect sensor module from the load module.
Concealed mounting (Fig.5.1 / 5.2)
• Make plug connection.
• Press the programming button .
• Insert fastening screws and mount load module.
• Make settings. (➔6.Functions and settings)
Surface mounting (Fig.5.3 / 5.4)
• Insert fastening screws and mount load module.
• Make plug connection.
• Press the programming button (B).
• Make settings. ( Functions and settings)
• Fit sensor and load module together and screw into place.
• Fit designer trim.
Reach diagram (Fig.5.5)
6. Functions/settings
You will find an application description at knx.steinel.de
Functions to be used are selected from the "General Settings" parameter window
using the Engineering Tool Software (ETS) from version ETS4.0.
1. Issue physical address and generate application program in the ETS.
2. Load the physical address and application program into the motion detector.
When you are prompted, press programming button .
3. The red LED goes out once programming has been successfully completed.
Functions, RC6
– Service mode
– Reach, sensor sensitivity HF
– Light level, brightness setting, teach-in
– Lighting control stay-ON time
– HVAC switch-ON delay, room surveillance, HVAC stay-ON time
– Basic lighting stay-ON time, brightness setting, teach-in
– Presence- and lighting test mode
Functions, RC7
– Dimming function
– Light ON/OFF 4h
– Saving, activating scene
– Reset
Smart Remote
– Replaces remote controls RC6 and RC7
– Control via smartphone or tablet
– Load appropriate app and connect via Bluetooth
Additional functions, Smart Remote
– Programme mode
LED function
– Programming mode: LED ON
– Normal mode: LED stays OFF
– Test mode: LED lights up on detecting movement
– Remote control: LED flashes 10 times per second
Detailed descriptions are provided in the operating instructions for the particular
remote control.
7. Accessories (optional)
– User remote control RC6 EAN 4007841 593018
– Service remote control RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8. Maintenance / care
No maintenance possible.
The detector lens may be cleaned with a damp cloth if it becomes dirty (do not use
cleaning agents).
9. Disposal
Electrical and electronic equipment, accessories and packaging must be recycled in an
environmentally compatible manner.
Do not dispose of electrical and electronic equipment as domestic waste.
GB

22 23
EU countries only:
Under the current European Directive on Waste Electrical and Electronic Equipment
and its implementation in national law, electrical and electronic equipment no longer
suitable for use must be collected separately and recycled in an environmentally
compatible manner.
10. Declaration of Conformity
Hereby, STEINEL Vertrieb GmbH declares that the radio equipment type HF 3360
KNX is in compliance with Directive 2014/53/EU. The full text of the EU declaration of
conformity is available at the following internet address: www.steinel.de
11. Manufacturer’s Warranty
As purchaser, you are entitled to your statutory rights against the vendor. If these
rights exist in your country, they are neither curtailed nor restricted by our Warranty
Declaration. We guarantee that your STEINEL Professional sensor product will remain
in perfect condition and proper working order for a period of 5years. We guarantee
that this product is free from material-, manufacturing- and design flaws. In addition,
we guarantee that all electronic components and cables function in the proper man-
ner and that all materials used and their surfaces are without defects.
Making Claims
If you wish to make a claim, please send your product complete and carriage paid
with the original receipt of purchase, which must show the date of purchase and
product designation, either to your retailer or contact us at STEINEL (UK) Limited,
25Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a re-
turns number. For this reason, we recommend that you keep your receipt of purchase
in a safe place until the warranty period expires. STEINEL shall assume no liability for
the costs or risks involved in returning a product.
For information on making claims under the terms of the warranty, please go to
www.steinel-professional.de/garantie
If you have a warranty claim or would like to ask any question regarding your product,
you are welcome to call us at any time on our Service Hotline [phone].
MANUFACTURER'S
1
3
5
YEAR
GB
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
GB
12. Troubleshooting
Malfunction Cause Remedy
No power at the sensor n Break in wiring n Check KNX power
supply
Sensor will not switch ON n Bulb faulty
n Twilight setting set to
night-time mode during
daytime operation
n Change bulb
nAdjust setting
Sensor will not switch OFF n Continuous movement
in the detection zone
n Check zone
Sensor keeps switching
ON/OFF
n Curtains, plant etc.
moving in the sensor's
detection zone causing
the sensor to respond
n Check zone
Sensor responds when it
should not
n Sensor near Wi-Fi or
other wireless commu-
nication sources
n install at least 2 m away
from the wireless com-
munication source
Dimensions (H × W × D) Surface-mounted installation, round Ø
Surface-mounted installation, square
Concealed installation, round Ø
Concealed installation, square
126×52mm
95×95×52mm
124×64mm
94×94×64mm
Application inside buildings
Power supply KNX bus voltage, 21 V - 30 V (SELV)
Sensor system 5.8 GHz high frequency
Mounting height 2- 2.8m
Transmitter power approx. 1mW
Settings via ETS software, remote control or BUS
Angle of coverage 360° with 180° angle of aperture
Basic brightness 1-255 min
Twilight setting 2-1000lux, teach
Light output
Light 1 – Light 2
Switching / dimming / basic brightness
Lighting stay-ON time 1-255 min
HVAC stay-ON time 1-255 min
HVAC switch-ON delay Room surveillance, 1- 255 min
Further outputs In-operation telegram
IP rating Surface-mounted: IP54 Concealed: IP20
Temperature range -20°C to +50°C
13. Technical specifications

24 25
FR
1. À propos de ce document
– Veuillez le lire attentivement et le conserver en lieu sûr !
– Il est protégé par la loi sur les droits d'auteur.
Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
– Sous réserve de modifications techniques.
Explication des symboles
!Attention danger !
... Renvoi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur le détecteur, couper l'alimentation électrique !
• L'installation doit être eectuée par un professionnel conformément aux directives
locales d'installation (NF-C 15100, VDE 08 29) (DIN EN 5000 90).
• Dans un environnement présentant des appareils basse tension, un montage
incorrect est susceptible de causer de graves dommages matériels ou de mettre
en danger la santé des personnes.
• Il est interdit de raccorder cet appareil à la basse tension (230 V CA) car il est prévu
pour des circuits très basse tension.
• Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être eectuées que par des ateliers spécialisés.
3. HF 3360 KNX
Utilisation conforme aux prescriptions
– Détecteur pour montage au plafond et au mur à l'intérieur
Le détecteur est conçu pour la commutation automatique de l'éclairage. Il n'est
toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protégé
contre le vandalisme.
Le HF3360KNX est un détecteur de mouvement actif. Il réagit indépendamment
de la température au moindre mouvement. Le capteur HF intégré émet des ondes
électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mou-
vement dans la zone de détection, le système détecte la modification de l'écho.
!
Un microprocesseur déclenche alors la commande « Allumage de la lumière ».
L'appareil peut détecter les mouvements à travers les portes, les vitres et les fines
cloisons.
En option, tous les réglages peuvent être eectués par le biais des télécommandes
RC6, RC7 et de la télécommande Smart Remote. (➔7. Accessoires)
Contenu de la livraison pour le montage en saillie (fig. 3.1)
Contenu de la livraison pour le montage encastré (fig. 3.2)
Vue d'ensemble de l'appareil (fig. 3.3)
ALED d'état
B Bouton de programmation
CModule de charge câble d'alimentation en saillie
DModule de charge câble d'alimentation encastré
CCapot rond ou carré
FModule de détection
Dimensions du produit
Montage au plafond / mural en saillie ou encastré (fig. 3.4)
4. Conseils d'installation
Schéma des connexions (fig. 4.1)
Un support mural d'angle est disponible en option pour le montage du modèle
HF3360KNX. (réf. 035174 blanc)
– Version en saillie
Si les joints en caoutchouc sont détériorés, il faut assurer l'étanchéité des ouvertures
de passage des câbles avec un bouchon à double membrane M16 ou M20 (indice de
protection minimum IP54).
Un trou d'évacuation de l'eau de condensation est préformé à côté des joints d'étan-
chéité (foret de Ø 5mm) pour monter l'appareil au mur. Il faut l'ouvrir si nécessaire.
(fig.5.4)
5. Montage
• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.
FR

26 27
Étapes de montage
Montage mural, câble d'alimentation encastré (fig. 5.1)
Montage au plafond, câble d'alimentation encastré (fig. 5.2)
Montage au plafond, câble d'alimentation en saillie (fig. 5.3)
Montage mural, câble d'alimentation en saillie (fig. 5.4)
• Retirer le capot du module de détection.
• Débrancher le module de détection du module de charge.
Montage encastré (fig. 5.1/5.2)
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation .
• Utiliser les vis de fixation et monter le module de charge.
• Procéder aux réglages. (➔6.Fonctions et réglages)
Montage en saillie (fig.5.3/5.4)
• Utiliser les vis de fixation et monter le module de charge.
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation .
• Procéder aux réglages. ( Fonctions et réglages)
• Assembler et visser le module de détection et le module de charge.
• Emboîter le capot.
Diagramme de la portée (fig.5.5)
6. Fonctions/Réglages
Vous trouverez la description de l'application à l'adresse www.knx.steinel.de
Régler les fonctions qui doivent être utilisées par le biais de la fenêtre paramètres
«Réglages généraux» au moyen du logiciel Engineering Tool Software (ETS) à partir
de la version ETS4.0.
1. Établir l'adresse physique et le programme par ETS.
2. Transmettre l'adresse physique et le programme au détecteur de mouvement.
Appuyer sur demande à la le bouton de programmation .
3. Une fois la programmation terminée avec succès, la LED rouge s'éteint.
Fonctions RC6
– Mode Service
– Portée, sensibilité du détecteur HF
– Valeur de luminosité, valeur de luminosité de consigne, Teach-In
– Temporisation commande d'éclairage
– Temporisation de démarrage chauage, ventilation, climatisation ; surveillance de la
pièce ; temporisation chauage, ventilation, climatisation
– Durée de fonctionnement balisage, valeur de luminosité de consigne, Teach-In
– Mode test présence et éclairage
Fonctions RC7
– Fonction variation de la luminosité
– Lumière ALLUMÉE/ÉTEINTE 4 h
– Activer Mémoriser scénario
– Réinitialisation (« reset »)
Smart Remote
– Remplace les télécommandes RC6 et RC7
– Commande via le smartphone ou la tablette
– Charger l'appli nécessaire et se connecter via Bluetooth
Fonctions supplémentaires de Smart Remote
– Mode programme
Fonctions de la LED
– Mode programmation : la LED est allumée
– Fonctionnement normal : la LED reste éteinte
– Mode test : la LED s'allume dès qu'un mouvement est détecté
– Télécommande : la LED clignote env. 10 fois par seconde
Vous trouverez des descriptions détaillées dans les modes d'emploi de la télécom-
mande correspondante.
7. Accessoires (en option)
– Télécommande utilisateur RC6 EAN 4007841 593018
– Télécommande de service RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8. Maintenance/Entretien
Maintenance impossible.
Si la lentille de détection se salit, la nettoyer avec un chion humide (ne pas utiliser de
détergent).
FR

2928
9. Élimination
Les appareils électriques, lesaccessoireset les emballages doivent êtresoumis à un
recyclage respectueux de l’environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l’UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques
et électroniques usagés et à son application dans le droit national, les appareilsélec-
triques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures
ménagères et doiventfairel’objetd’un recyclage écologique.
10. Déclaration de conformité
Le soussigné, STEINEL Vertrieb GmbH, déclare que l'équipement radioélectrique
dutype HF 3360 KNX est conforme à la directive 2014/53/UE. Le texte complet
de la déclaration UE de conformité est disponible à l'adresse internet suivante:
www.steinel.de
11. Garantie du fabricant
En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’encontre du
vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la
mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans
sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Pro-
fessional. Nous garantissons que ce produit ne présente pas de défauts matériels, de
fabrication ni de construction. Nous garantissons le bon état de fonctionnement de
tous les composants électroniques et des câbles ainsi que l’absence de vices pour
tous les matériaux utilisés et leurs surfaces.
Réclamation
Si vous avez une réclamation à faire au sujet de votre produit, veuillez l'envoyer com-
plet franco de port accompagné de la preuve d’achat originale qui doit comprendre la
date de l’achat et la désignation du produit à votre revendeur.
Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de
plus amples informations sur la manière de faire valoir un droit à une prestation de
garantie.
Problème Cause Solution
Le détecteur n'est pas sous
tension
n Câble coupé n Vérifier l’alimentation
électrique KNX
Le détecteur n'allume pas le
luminaire
n Ampoule à incandes-
cence défectueuse
nPendant la journée,
le réglage du seuil de
déclenchement est en
position nocturne
n Changer l'ampoule à
incandescence
n Ajuster à nouveau
Le détecteur n’éteint pas le
luminaire
n Mouvement continu
dans la zone de
détection
n Contrôler la zone de
détection
Le détecteur s'allume et
s'éteint continuellement
n Un rideau, une fleur,
etc., bouge dans la
zone de détection du
détecteur et entraîne
un nouveau déclen-
chement
n Contrôler la zone de
détection
Le détecteur allume le lumi-
naire de façon intempestive
n Le détecteur est placé
à proximité de la
WiFi ou d'autres
sources radio
n Installer le détecteur
au moins à 2 m de la
source radio
Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une
question au sujet de votre produit, vous pouvez nous appeler à tout moment au n°
d’assistance téléphonique pour la clientèle 03 20 30 34 00.
1
3
5
FR
DE GARANTIE
AN
FABRICANT DE GARANTIE
ANS
FABRICANT
DE GARANTIE
ANS
FABRICANT
12. Dysfonctionnements
FR

30 31
Dimensions (L × l × H) Montage en saillie, modèle rond Ø
Montage en saillie, modèle carré
Montage encastré, modèle rond Ø
Montage encastré, modèle carré
126×52mm
95×95×52mm
124×64mm
94×94×64mm
Zone d'utilisation À l’intérieur des bâtiments
Tension d'alimentation Tension bus KNX, 21 V - 30 V (SELV)
Technologie de
détection
5,8 GHz hyper fréquence
Hauteur d'installation 2-2,8m
Puissance d'émission Env. 1 mW
Réglages Par logiciel ETS, télécommande
Angle de détection 360° avec une ouverture angulaire de 180°
Balisage 1-255 min
Réglage du seuil de
déclenchement
de 2 à 1000lx, mode apprentissage
Sortie éclairage
Lumière 1 - lumière 2
Commutation/Variation de l'intensité/Balisage
Temporisation de
l'éclairage
1-255 min
Temporisation CVC
(chauage, ventilation,
climatisation)
1-255 min
Temporisation de
démarrage CVC
Surveillance de la pièce, 1- 255 min
Autres sorties Télégramme « En service »
Indice de protection Modèle en saillie : IP54 Modèle encastré : IP20
Plage de température De -20 °C à +50 °C
13. Caractéristiques techniques NL
1. Over dit document
– Zorgvuldig doorlezen en bewaren a.u.b.!
– Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van
deze handleiding, is alleen met onze toestemming geoorloofd.
– Wijzigingen in het kader van de technische vooruitgang voorbehouden.
Toelichting van de symbolen
!Waarschuwing voor gevaar!
... Verwijzing naar tekstpassages in het document.
2. Algemene veiligheidsvoorschriften
Voor alle werkzaamheden aan de sensor dient de spanningstoevoer te
worden onderbroken!
• De installatie moet volgens de geldende installatievoorschriften VDE 08 29
(DIN EN 5000 90) door een vakman worden uitgevoerd.
• In een omgeving met laagspanningsproducten kan verkeerde montage zwaar letsel
en grote materiële schade veroorzaken.
• Dit apparaat mag nooit op netspanning (230 V AC) worden aangesloten, aangezien
het voor aansluiting op laagspanningscircuits is bedoeld.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.
3. HF 3360 KNX
Gebruik volgens de voorschriften
– Sensor voor plafond- en wandmontage binnenshuis
De sensor is geschikt voor het automatisch inschakelen van licht. Voor speciale
inbraakalarminstallaties is het apparaat niet geschikt, omdat de voorgeschreven
sabotagebeveiliging hiervoor ontbreekt.
De HF 3360 KNX is een actieve bewegingsmelder. Hij reageert temperatuuronafhan-
kelijk op de kleinste bewegingen. De geïntegreerde HF-sensor zendt hoogfrequente
elektromagnetische golven (5,8GHz) uit en vangt de echo daarvan op. Bij de kleinste
beweging in het registratiebereik wordt de veranderde echo door de sensor geregis-
treerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'.
!
NL

32 33
Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd.
Alle functie-instellingen kunnen optioneel met de afstandsbedieningen RC6, RC7 en
de Smart Remote worden uitgevoerd. (➔7. Toebehoren)
Inbegrepen bij de levering - opbouw (afb.3.1)
Inbegrepen bij de levering - inbouw (afb.3.2)
Overzicht apparaat (afb.3.3)
AStatus-led-lampje
B Programmeertoets
CBelastingsmodule kabels op de muur
DBelastingsmodule kabels in de muur
EDesignplaat rond of rechthoekig
F Sensormodule
Afmetingen product
Plafond-/wandmontage op-/inbouw (afb.3.4)
4. Installatie-instructies
Schakelschema (afb. 4.1)
Voor de montage van de HF3360KNX is optioneel een hoekwandhouder verkrijg-
baar (art.nr. 035174 wit).
– Opbouwvariant
Bij beschadiging van de afdichtingsdopjes dient u de openingen naar de kabeldoor-
voer met een dubbele membraanmof M16 resp. M20 (min. IP54) af te dichten.
Voor de wandmontage is naast de afdichtingsdopjes ook een condenswatergat aan-
geduid (Ø 5mm boor). Dit moet bij behoefte geopend worden. (afb. 5.4)
5. Montage
• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen niet in gebruik.
Montagestappen
Wandmontage kabels in de muur (afb.5.1)
Plafondmontage kabels in het plafond (afb.5.2)
Plafondmontage kabels op het plafond (afb.5.3)
Wandmontage kabels op de muur (afb.5.4)
• Sensormodule scheiden van de designplaat.
• Sensormodule scheiden van de belastingsmodule.
Montage inbouw (afb. 5.1/5.2)
• Steekverbinding aansluiten.
• Programmeertoets indrukken.
• Bevestigingsschroeven plaatsen en de belastingsmodule monteren.
• Instellingen uitvoeren. (➔6.Functies en instellingen)
Montage opbouw (afb. 5.3/5.4)
• Bevestigingsschroeven plaatsen en de belastingsmodule monteren.
• Steekverbinding aansluiten.
• Programmeertoets (B) indrukken.
• Instellingen uitvoeren. ( Functies en instellingen)
• Sensor en belastingsmodule in elkaar steken en vastschroeven.
• Designplaat aanbrengen.
Reikwijdtediagram (afb.5.5)
6. Functies/instellingen
De toepassingsbeschrijving vindt u onder www.knx.steinel.de
De functies die moeten worden gebruikt, worden via het parametervenster 'Algemene
instellingen' ingesteld met de Engineering Tool Software (ETS) vanaf versie ETS4.0.
1. Fysiek adres invoeren en toepassingsprogramma in de ETS maken.
2. Het fysieke adres en het toepassingsprogramma uploaden in de bewegingsmelder.
Wanneer u hiernaar gevraagd wordt op de programmeertoets drukken.
3. Na een succesvolle programmering gaat het rode led-lampje uit.
Functies RC6
– Servicemodus
– Reikwijdte, sensorgevoeligheid HF
– Lichtsterktewaarde, ingestelde lichtwaarde, teach-in
– Nalooptijd verlichtingsturing
– Inschakelvertraging HLK, bewaking, nalooptijd HLK
– Inschakelduur basisverlichting, ingestelde lichtwaarde, teach-in
– Testmodus aanwezigheid en verlichting
Functies RC7
– Dimfunctie
– Licht AAN/UIT 4 h
– Scène opslaan activeren
– Reset
NL

34 35
Smart Remote
– Vervangt de afstandsbedieningen RC6 en RC7
– Bediening via smartphone of tablet
– Passende app laden en via Bluetooth verbinden
Extra functies Smart Remote
– Programmeermodus
Led-functie
– Programmeermodus: led brandt
– Normaal bedrijf: led blijft uit
– Testmodus: led knippert bij vastgestelde beweging
– Afstandsbediening: led knippert 10 keer per seconde
Zie voor gedetailleerde beschrijvingen in de gebruiksaanwijzingen van de betreende
afstandsbediening.
7. Toebehoren (naar keuze)
– Gebruikersafstandsbediening RC6 EAN 4007841 593018
– Service-afstandsbediening RC7 EAN 4007841 592912
– Smart Remote EAN 4007841 009151
8. Onderhoud en verzorging
Onderhoud niet mogelijk.
De registratielens kan bij vervuiling met een vochtige doek (zonder schoonmaakmid-
del) worden gereinigd.
9. Verwijderen
Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecy-
cled te worden.
Doe elektrische apparaten niet bij het huisvuil!
Alleen voor EU-landen:
Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische
apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elek-
trische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.
10. Conformiteitsverklaring
Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur HF 3360 KNX
conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsver-
klaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de
11. Fabrieksgarantie
Als koper heeft u t.o.v. de verkoper recht op de wettelijk voorgeschreven garantie.
Voor zover dit recht op garantie in uw land bestaat, wordt die door onze garantiever-
klaring noch verkort, noch beperkt. Wij verlenen 5jaar garantie op de onberispelijke
staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional
assortiment. Wij garanderen dat dit product geen materiaal-, productie- of construc-
tiefouten heeft. Wij garanderen de goede werking van alle elektronische componen-
ten en kabels, alsook dat alle toegepaste materialen en hun oppervlakken vrij van
gebreken zijn.
Garantie claimen
Als u aanspraak wilt maken op garantie, dan kunt u het betreende artikel, compleet
samen met het originele aankoopbewijs en de klachtomschrijving, terugsturen naar
uw leverancier of direct naar Van Spijk Agenturen, De Scheper 402, 5688 HP
Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de
garantieperiode is verlopen. STEINEL kan niet aansprakelijk worden gesteld voor de
transportkosten en het transportrisico van het terugsturen.
(Op onze website www.vanspijk.nl vindt u meer informatie over het claimen van
garantierechten)
Als u een garantie-aanvraag heeft of technische vragen betreende uw product, kunt
u contact opnemen met onze helpdesk [phone].
1
3
5
NL
FABRIEKS
JAAR
GARANTIE FABRIEKS
JAAR
GARANTIE
FABRIEKS
JAAR
GARANTIE
NL

3736
Storing Oorzaak Oplossing
Sensor zonder netspanning n Kabel onderbroken n KNX-stroomtoevoer
controleren
Sensor schakelt niet in n Gloeilamp defect
nBij daglicht, lichtinstel-
ling staat op schemer-
stand
n Gloeilamp verwisselen
nOpnieuw instellen
Sensor schakelt niet uit n Continue beweging bin-
nen het registratiebereik
n Bereik controleren
Sensor schakelt steeds
AAN/UIT
n Gordijn, bloem enz. be-
weegt in het registratie-
bereik van de sensor en
schakelt de lamp door
beweging opnieuw aan
n Bereik controleren
Sensor schakelt
ongewenst in
n Sensor in de buurt van
wifi of andere draadloze
bronnen
n Minimaal 2 m van de
draadloze bron af in-
stalleren
12. Storingen
Afmetingen (L × B × H) opbouw rond Ø
opbouw rechthoekig
inbouw rond Ø
inbouw rechthoekig
126×52mm
95×95×52mm
124×64mm
94×94×64mm
Toepassing in gebouwen
Voedingsspanning KNX busspanning, 21 V - 30 V (SELV)
Sensor 5,8 Ghz hoogfrequentie
Montagehoogte 2-2,8 m
Zendvermogen ca. 1 mW
Instellingen via ETS-software, afstandsbediening of bus
Registratiehoek 360° met 180° openingshoek
Basislichtsterkte 1-255 min.
Schemerinstelling 2-1000lux, teach
Uitgang licht licht 1 - licht 2 schakelen/dimmen/basislichtsterkte
Nalooptijd verlichting 1-255 min.
Nalooptijd HLK 1-255 min.
Inschakelvertraging HLK bewaking, 1-255 min.
Overige uitgangen in-bedrijf-telegram
Bescherming opbouw: IP54 inbouw: IP20
Temperatuurbereik -20 °C tot +50 °C
13. Technische gegevens
NL

38 39
IT
1. Riguardo a questo documento
– Si prega di leggerlo attentamente e di conservarlo!
– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo
previa nostra approvazione.
– Con riserva di modifiche legate al progresso della tecnica.
Spiegazione dei simboli
!Avvertimento contro pericoli!
... Rimando a passaggi nel documento.
2. Avvertenze generali relative alla sicurezza
Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la
corrente!
• L'installazione deve essere eettuata esclusivamente da personale specializzato
e in base alle prescrizioni d'installazione VDE 08 29 (DIN EN 5000 90) vigenti nel
relativo paese.
• In un ambiente in cui sono presenti dispositivi a bassa tensione, un montaggio ese-
guito non a regola d'arte potrebbe provocare gravissimi danni a persone o cose.
• Questo apparecchio non deve mai essere allacciato alla bassa tensione
(230VCA), in quanto esso è destinato all'allacciamento a circuiti di piccola
tensione.
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.
3. HF 3360 KNX
Utilizzo adeguato allo scopo
– Sensore adatto per il montaggio a sotto e a muro in ambienti interni
Il sensore è adatto all'attivazione automatica della luce. L'apparecchio non è adatto
all'applicazione in impianti di allarme speciali (antifurto), in quanto non dispone della
sicurezza contro il sabotaggio prescritta per tali tipi di impianto.
Il modello HF 3360 KNX è un segnalatore attivo di movimento. Esso reagisce ai
minimi movimenti indipendentemente dalla temperatura. Il sensore ad alta frequenza
!
integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde
riflesse. Quando si verifica il minimo movimento nel campo di rilevamento, il sensore
reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione
di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso
porte, lastre di vetro e pareti sottili.
Tutte le regolazioni delle funzioni possono essere eseguite come optional anche trami-
te i telecomandi RC6 e RC7 nonché Smart Remote. (➔7. Accessori)
Volume di fornitura montaggio in superficie (Fig. 3.1)
Volume di fornitura montaggio incassato (Fig. 3.2)
Panoramica degli apparecchi (Fig. 3.3)
ALED di stato
B Tasto di programmazione
CModulo di carico conduttore in superficie
DModulo di carico conduttore incassato
ECopertura decorativa rotonda o squadrata
FModulo sensore
Dimensioni del prodotto
Montaggio a sotto/a muro in superficie/incasso (Fig.3.4)
4. Indicazioni per l'installazione
Schema elettrico (Fig.4.1)
Per il montaggio dell'HF3360 KNX è disponibile come optional un supporto angolare
a muro. (Art n. 035174 bianco)
– Variante in superficie
In caso di danneggiamento della guarnizione di gomma, i fori per il passaggio dei cavi
devono essere chiusi a tenuta mediante bocchettoni a membrana doppia M16 o M20
(grado di protezione almeno IP54).
Per il montaggio a muro accanto ai gommini di tenuta è segnato un foro predisposto
per la condensa (punta da Ø 5mm). In caso di necessità questo deve essere aperto.
(Fig.5.4)
5. Montaggio
• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
IT
