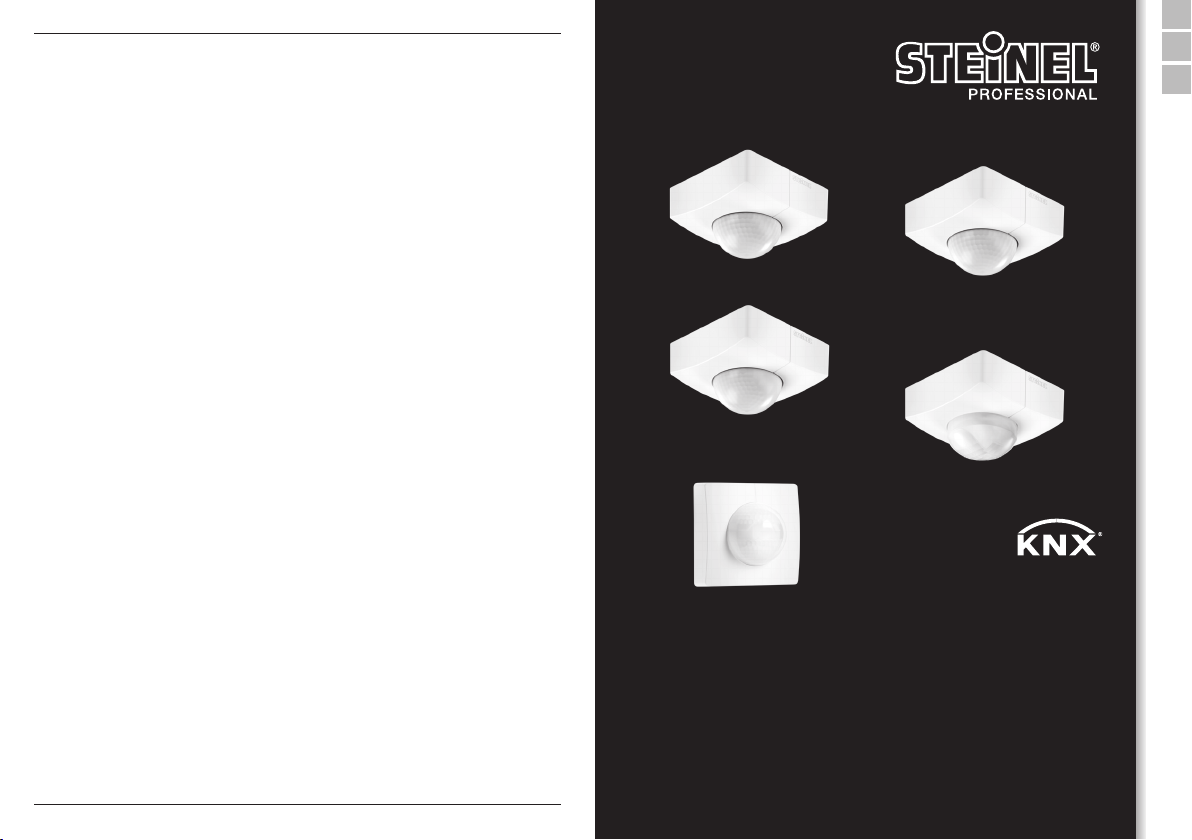

IS 3360 KNX
IS 3360 MX KNX
IS 345 KNX
IS 345 MX KNX
IS 3180 KNX
Information
IS 3360
IS 345 MX Highbay
IS 345
IS 3180
IS 3360 MX Highbay
STL-6995-16_BDAL-3000er.indd 9 21.09.16 11:57
D
STEINEL Vertrieb GmbH
Dieselstraße 80-84 · 33442 Herzebrock-Clarholz
Tel: [phone] · Fax: [phone] · www.steinel.de
A
Steinel Austria GmbH
Hirschstettner Strasse 19/A/2/2 · A-1220 Wien
Tel.: [phone] · Fax: [phone] · [email protected]
CH
PUAG AG
Oberebenestrasse 51 · CH-5620 Bremgarten
Tel.: [phone] · Fax: [phone] · [email protected]
GB
STEINEL U.K. LTD.
25, Manasty Road · Axis Park · Orton Southgate
GB-Peterborough Cambs PE2 6UP
Tel.: [phone] · Fax: [phone]
[email protected]
IRL
Socket Tool Company Ltd
Unit 714 Northwest Business Park
Kilshane Drive · Ballycoolin Dublin 15
Tel.: [phone] · Fax: [phone]
[email protected]
F
STEINEL FRANCE SAS
ACTICENTRE - CRT 2 · Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex · Tél.: [phone]
Fax: [phone] · [email protected]
NL
Van Spijk B.V.
Postbus 2 · 5688 HP OIRSCHOT · De Scheper 402
5688 HP OIRSCHOT · Tel. [phone]
Fax. [phone] · [email protected] · www.vanspijk.nl
B
VSA Belgium
Hagelberg 29 · B-2440 Geel
Tel.: [phone] ·Fax: [phone]
[email protected] · www.vsabelgium.be
L
Minusines S.A.
8, rue de Hogenberg · L-1022 Luxembourg
Tél. : [phone] · Fax : [phone]
www.minusines.lu
E
SAET-94 S.L.
C/ Trepadella, n° 10 · Pol. Ind. Castellbisbal Sud
E-08755 Castellbisbal (Barcelona)
Tel.: [phone] · Fax: [phone]
[email protected]
I
STEINEL Italia S.r.l.
Largo Donegani 2 · I-20121 Milano
Tel.: [phone] · Fax: [phone]
[email protected] · www.steinel.it
P
Pronodis - Soluções Tecnológicas, Lda.
Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro
Tel.: [phone] · Fax: [phone]
[email protected] · www.pronodis.pt
S
KARL H STRÖM AB
Verktygsvägen 4 · S-55302 Jönköping
Tel.: [phone] · Fax: [phone] · www.khs.se
DK
Roliba A/S
Hvidkærvej 52 · DK-5250 Odense SV
Tel.: [phone] · Fax: [phone] · www.roliba.dk
FI
Oy Hedtec Ab
Lauttasaarentie 50 · FI-00200 Helsinki
Tel.: [phone] · Fax: [phone]
[email protected] · www.hedtec.fi/valaistus
N
Vilan AS
Olaf Helsetsvei 8 · N-0694 Oslo
Tel.: [phone] · [email protected] · www.vilan.no
GR PANOS Lingonis + Sons O. E.
Aristofanous 8 Str. · GR-10554 Athens
Tel.: [phone] · Fax: [phone]
[email protected]
PL „LŁ“ Spółka z ograniczoną odpowiedzialnością sp.k.
Byków, ul. Wrocławska 43 · PL-55-095 Mirków
Tel.: [phone] · Fax: [phone]
[email protected]
CZ ELNAS s.r.o.
Oblekovice 394 · CZ-67181 Znojmo · Tel.: [phone]
Fax: [phone] · [email protected] · www.elnas.cz
TR SAOS Teknoloji Elektrik Sanayi ve Ticaret Limited Şirketi
Halil Rıfat Paşa mahallesi Yüzerhavuz Sokak
PERPA Ticaret Merkezi A Blok · Kat 5 No.313 · Şişli / İSTANBUL
Tel.: [phone] · Fax: [phone]
[email protected] · www.saosteknoloji.com.tr
H DINOCOOP Kft
Radvány u. 24 · H-1118 Budapest
Tel.: [phone] · Fax: [phone]
[email protected]
LT KVARCAS
Neries krantine 32 · LT-48463, Kaunas
Tel.: [phone] · Fax: [phone] · [email protected]
EST Fortronic AS
Tööstuse tee 10 · EST-61715, Tõrvandi, Tartumaa
Tel.: [phone] · Fax: [phone]
[email protected] · www.fortronic.ee
SLO ELEKTRO – PROJEKT PLUS D.O.O.
Suha pri Predosljah 12 · SLO-4000 Kranj
PE GRENC 2 · 4220 Škofja Loka
Tel.: [phone] · GSM: 00386-40-856555
[email protected] · www.priporocam.si
SK NECO SK, a.s.
Ružová ul. 111 · SK-01901 Ilava
Tel.: [phone] · Fax: [phone]
[email protected] · www.neco.sk
RO Steinel Distribution SRL
Parc Industrial Metrom · RO - 500269 Brasov · Str. Carpatilor nr. 60
Tel.: [phone] · Fax: [phone]
www.steinel.ro
HR Daljinsko upravljanje d.o.o.
Bedricha Smetane 10 · HR-10000 Zagreb
t/ 00385 1 388 66 77 · f/ 00385 1 388 02 47
[email protected] · www.daljinsko-upravljanje.hr
LV Ambergs SIA
Brivibas gatve 195-16 · LV-1039 Riga
Tel.: [phone] · Fax: [phone] · www.ambergs.lv
BG ТАШЕВ-ГАЛВИНГ ООД
Бул. Климент Охридски № 68 · 1756 София, България
Тел.: [phone] · Факс: [phone]
[email protected] · www.tashev-galving.com
RUS Best - Snab
ул.1812 года, дом 12 · 121127 Москва · Россия
Tel: [phone] · [email protected] · www.steinel.su
CN STEINEL China
Representative Office · Shanghai Rm. 25 A,
Huadu Mansion No. 838 · Zhangyang Road Shanghai 200122
Tel: [phone] · Fax: [phone]
[email protected] · [email protected] · www.steinel.cn
06/2016 SENSOREN Version „J“
110051044 10/2016_J Technische Änderungen vorbehalten. / Subject to technical modification without notice.
SGB D

2 3
...
D � � � � � � � � � � 13
GB � � � � � � � � � 23
S � � � � � � � � � � 33
Textteil beachten!
Follow written instructions!
Iaktta texten!

4 5

6 7

8 9

10 11

12 13
D
1� Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
!Warnung vor Gefahren!
Verweis auf Textstellen im Dokument�
2� Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
• Die Installation darf nur durch Fachpersonal nach den landesüblichen Installations-
vorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.
• In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerech-
te Montage schwerste gesundheitliche oder materielle Schäden verursachen.
• Dieses Gerät darf niemlas an Niederspannung (230 V AC) angeschlossen werden,
da es für den Anschluss an Kleinspannungskreise bestimmt ist.
• Nur original Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Bestimmungsgemäßer Gebrauch
– IS3360MXKNX und IS345MXKNX sind zur Deckenmontage im Innenbereich
geeignet.
– IS3360KNX und IS345KNX sind zur Deckenmontage im Innen- und Außenbe-
reich geeignet.
– IS3180KNX ist zur Wandmontage im Innen- und Außenbereich geeignet.
– Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.
Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle
Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene
Sabotagesicherheit fehlt. Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet,
die die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen,
!
D
...

14 15
Tieren, etc.) erfassen. Diese registrierte Wärmestrahlung wird elektronisch umgesetzt,
und ein angeschlossener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Zusätz-
lich leuchtet die eingebaute rote LED. Durch Hindernisse, wie z. B. Mauern oder Glas-
scheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.
Alle Funktionseinstellungen können optional über die Fernbedienungen RC6, RC7
sowie die Smart Remote vorgenommen werden. (➔"7�Zubehör")
Lieferumfang Aufputzmontage (Abb�3�1)
Lieferumfang Unterputzmontage (Abb�3�2)
Geräteübersicht (Abb�3�3)
AStatus LED
BProgrammiertaste
CLastmodul Zuleitung Aufputz
DLastmodul Zuleitung Unterptutz
EDesignblende rund oder eckig
FSensormodul
GAbdeckschale
Produktmaße
Aufputz/Unterputz (Abb�3�4)
IS3360 KNX, IS3360 MX KNX, IS345KNX
Aufputz/Unterputz (Abb�3�5)
IS345 MXKNX
Aufputz /Wandmontage (Abb�3�6)
IS3180KNX
4� Installationshinweise
Schaltplan (Abb�4�1)
Zur Montage des IS3180KNX ist optional ein Eckwandhalter erhältlich.
(Art.-Nr.648114 weiß).
–Aufputz Variante
Bei Beschädigung der Dichtgummis müssen die Öffnungen zur Kabeldurchführung
mit einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.
Zur Wandmontage ist neben den Dichtgummies ein Kondenzwasserloch angedeutet
(Ø 5mm Bohrer). Dies muss bei Bedarf geöffnet werden. (Abb�5�3)
5� Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort unter Berücksichtigung der Reichweite und
Bewegungserfassung vornehmen.
Montageschritte Unterputz Zuleitung (Abb�5�1)
Montageschritte Aufputz Zuleitung (Abb�5�2)
IS3360KNX, IS3360MXxHighbayxKNX, IS345KNX, IS345MXHighbayKNX
Montageschritte Aufputz Zuleitung (Wandmontage) IS3180KNX (Abb�5�3)
• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen.
Montage Unterputz (Abb�5�1)
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Einstellungen vornehmen. (➔6�Funktionen und Einstellungen)
Montage Aufputz (Abb�5�2/5�3)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
• Steckverbindung anschließen.
• Programmiertaste (B) drücken.
• Einstellungen vornehmen. (➔6�Funktionen und Einstellungen)
• Sensor und Lastmodul zusammenstecken und verschrauben.
• Designblende aufstecken.
Reichweitenbegrenzung
Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.
–Durch Justierung der Linse. (Abb�5�6/5�8)
–Durch Verwendung der Abdeckschale. (Abb�5�9)
• Zum Einstellen der gewünschten Reichweite, die Schrauben lösen oder komplett
entfernen.
• Linse in den gewünschten Bereich schieben.
• Die beiliegende Abdeckschale dient dazu beliebig viele Linsensegmente abzude-
cken, bzw. die Reichweite individuell zu verkürzen.
• Im Anschluss die Linse mit den Schrauben fixieren.
D

16 17
Erfassungsbereich/Reichweite
IS3360 KNX (Abb� 5�4)
IS3360 MX KNX (Abb� 5�5)
Montagehöhe Reichweite
12m 10m
9m 14m
6m 16m
2,8m 18m
IS345 KNX (Abb� 5�6)
IS345 MX KNX (Abb� 5�7)
Montagehöhe Reichweite
12m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
IS3180KNX (Abb� 5�8)
Montage-
höhe
20 m Linse 8 m Linse
Einstellstufe tangential radial Einstellstufe tangential radial
1,5 m 8 5 m 2,5 m 4 3 m 2,0 m
– 6 m 2,5 m – 5 m 2,5 m
– 7 m 3,0 m – 6 m 3,0 m
– 8 m 3,0 m – 7 m 3,0 m
20 12 m 4,5 m 8 9 m 3,5 m
2,0 m 8 5 m 2,5 m 4 4 m 3,0 m
– 6 m 3,0 m – 5 m 3,0 m
– 7 m 3,5 m – 6 m 3,0 m
– 10 m 4,0 m – 8 m 3,0 m
20 20 m 4,5 m 8 8 m 3,5 m
2,5 m 8 6 m 3,0 m 4 5 m 3,0 m
– 8 m 4,0 m – 7 m 3,5 m
– 10 m 5,0 m – 8 m 3,5 m
– 13 m 5,0 m – 9 m 4,0 m
20 20 m 4,0 m 8 10 m 3,5 m
3,0 m 8 8 m 4,0 m 4 5 m 3,0 m
– 9 m 4,5 m – 6 m 3,0 m
– 12 m 5,0 m – 8 m 4,0 m
– 17 m 4,0 m – 10 m 4,5 m
20 20 m 4,0 m 8 13 m 5,5 m
• Befestigungsschrauben einsetzen und Lastmodul montieren
• Sensor- und Lastmodul zusammenstecken und verschrauben
• Funktionseinstellungen vornehmen. (➔"6�Funktion")
• Designblende aufstecken.
6� Funktion
Die Applikationsbeschreibung finden Sie unter knx�steinel�de
Funktionen die genutzt werden sollen werden über das Parameter-Fenster "Allgemeine
Einstellung" mit der Engineering Tool Software (ETS) ab Version ETS4.0 eingestellt.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
2. Die Physikalische Adresse und das Applikationsprogramm in den Bewegungsmel-
der laden. Wenn Sie dazu aufgefordert werden den Programmiertaster B drücken.
3. Nach erfolgreicher Programmierung erlischt die rote LED.
Funktionen RC6
–Entsperren/Sperren, Service-Betrieb
–Reichweite, Sensorempfindlichkeit HF
–Helligkeitswert, Helligkeitssollwert, Teach-In
–Nachlaufzeit Beleuchtungssteuerung
–Einschaltverzögerung HLK, Raumüberwachung, Nachlaufzeit HLK
–Einschaltdauer Grundbeleuchtung, Helligkeitssollwert, Teach-In
–Präsenz- und Beleuchtungs-Testbetrieb
Funktionen RC7
–Dimmfunktion
–Licht AN/AUS 4h
–Szene speichern aktivieren
–Reset
Smart Remote
–Ersetzt die Fernbedienungen RC6 und RC7
–Steuerung per Smartphone oder Tablet
–Passende App laden und per Bluetooth verbinden
Zusatzfunktionen Smart Remote
–Zeiteinstellung, 1 - 255 min
–Dämmerungseinstellung: 2 - 1000 Lux
–Nachlaufzeit HLK 1 - 255 min
–Einschaltverzögerung HLK, 1 - 255 min
–Grundhelligkeit, 1- 255 min
–Dämmerungseinstellung Grundhelligkeit, 1 - 1000 Lux
–Programm Mode
D

18 19
LED Funktion
–Programmierbetrieb: LED leuchtet
–Normalbetrieb: LED bleibt aus
–Testbetrieb: LED leuchtet bei detektierter Bewegung
–Fernbedienung: LED blinkt mit 10 Hz
Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen
Fernbedienung.
7� Zubehör
–Nutzer Fernbedienung RC6 EAN 4007841 593018
–Service Fernbedienung RC7 EAN 4007841 592912
–Smart Remote EAN 4007841 009151
8� Betrieb/Pflege
Witterungseinflüsse können die Funktion des Bewegungsmelders beeinflussen. Bei
starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlauslösung kommen,
da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden
werden können. Die Erfassungslinse kann bei Verschmutzung mit einem feuchten
Tuch (ohne Reinigungsmittel) gesäubert werden.
9� Garantieerklärung
Als Käufer stehen Ihnen die gesetzlich vorgeschriebenen Rechte gegen den Verkäufer
zu. Soweit diese Rechte in Ihrem Land existieren, werden sie durch unsere Garantie-
erklärung weder verkürzt noch eingeschränkt. Wir geben Ihnen 5Jahre Garantie auf
die einwandfreie Beschaffenheit und ordnungsgemäße Funktion Ihres STEINEL-
Professional-Sensorik-Produktes. Wir garantieren, dass dieses Produkt frei von Mate-
rial-, Herstellungs- und Konstruktionsfehlern ist. Wir garantieren die Funktionstüchtig-
keit aller elektronischen Bauteile und Kabel, sowie die Mangelfreiheit aller eingesetzten
Werkstoffe und deren Oberflächen.
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei
mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbe-
zeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL
Vertrieb GmbH - Reklamationsabteilung - Dieselstraße 80-84, 33442
Herzebrock-Clarholz. Wir empfehlen Ihnen daher Ihren Kaufbeleg bis zum Ablauf
der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im
Rahmen der Rücksendung übernimmt STEINEL keine Haftung.
Informationen zur Geltendmachung eines Garantiefalles erhalten Sie auf unserer
Homepage www�steinel-professional�de/garantie
Wenn Sie einen Garantiefall haben oder eine Frage zu Ihrem Produkt besteht, können
Sie uns jederzeit gerne unter der Service-Hotline [phone] / 448 - 188 anrufen.
D

20 21
10� Technische Daten
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Abmessungen
(L×B×H)
Aufputz rund Ø
Aufputz eckig
Unterputz rund Ø
Unterptutz eckig
126×65mm
95×95×65mm
124×78mm
94×94×78mm
Versorungs-
spannung
KNX Busspannung, 21 V - 30V (SELV)
Einstellungen über ETS-Software, Fernbedienung oder BUS
Sensorik Passiv-Infrarot
Erfassungs-
winkel
180° mit 90°
Öffnungswinkel
360° mit 180°
Öffnungswinkel
180° mit 45°
Öffnungswinkel
180° mit 45°
Öffnungswinkel
Reichweiten Grund-
einstellung 1
max. 8-20 m
tangential;
temperatur-
stabilisiert
Grund-
einstellung 2
max. 4-8m;
temperatur-
stabilisiert
+ Feinjustierung
durch Verschie-
ben der Linse
und Abdeck-
schalen
IS3360 KNX
max. 20 m
tangential;
temperatur-
stabilisiert
IS3360 MX KNX
max. 18m;
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 20×4m
(tangential),
max. 12×4 m
(radial); tempe-
raturstabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 30×4m
(radial) bei 12m
Montagehöhe;
temperatursta-
bilisiert
+ Feinjustierung
durch Abdeck-
schalen
Erfassungs-
ebenen 7 11 5 5
Schaltzonen 448 1416 280 120
Dämmerungs-
einstellung
2-1000Lux, Teach
(nur über RC 6 oder Smart Remote)
Dämmerungs-
einstellung
Grundhelligkeit
2 - 1000 Lux, Teach
(nur über RC 6 oder Smart Remote)
Schutzart Aufputz: IP54 Unterputz: IP 20
Temperatur-
bereich -20 °C bis +50 °C
D
Störung Ursache Abhilfe
Sensor ohne Spannung n Leitung unterbrochen
n Sicherung defekt,
nicht eingeschaltet,
Leitung unterbrochen
n Kurzschluss
n KNX Spannungsversor-
gung überprüfen
n neue Sicherung, Netz-
schalter einschalten,
Leitung mit Spannungs-
prüfer überprüfen
n Anschlüsse überprüfen
Sensor schaltet nicht ein n bei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb
n Glühlampe defekt
n Netzschalter AUS
n Sicherung defekt
n Erfassungsbereich nicht
gezielt eingestellt
n neu einstellen
n Glühlampe austauschen
n einschalten
n neue Sicherung, evtl.
Anschluss überprüfen
n neu justieren
Sensor schaltet nicht aus n dauernde Bewegung im
Erfassungsbereich
n geschaltete Leuchte
befindet sich im
Erfassungsbereich
und schaltet durch
Temperaturverände-
rung neu
n geschaltete Leuchte
befindet sich im Dauer-
licht-Betrieb (LED an)
n Bereich kontrollieren und
evtl. neu justieren, bzw.
abdecken
n Bereich ändern bzw.
abdecken
n Dauerlichtbetrieb
deaktivieren
11� Betriebsstörungen
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
AusgangLicht
Licht 1 - Licht 2 Schalten, Dimmen, Grundhelligkeit
weitere
Ausgänge Sabotageschutz

22 23
Sensor schaltet immer
EIN/AUS
n geschaltete Leuchte
befindet sich im Erfas-
sungsbereich
n Tiere bewegen sich im
Erfassungsbereich
n Bereich umstellen
bzw. abdecken,
Abstand vergrößern
n Bereich umstellen,
bzw. abdecken
Sensor-Reichweiten-
veränderung
n andere Umgebungs-
temperaturen
n Erfassungsbereich durch
Abdeckschalen genau
einstellen
Sensor schaltet
unerwünscht ein
n Wind bewegt Bäume und
Sträucher im
Erfassungsbereich
n Erfassung von Autos
auf der Straße
n Sonnenlicht fällt auf die
Linse
n plötzliche Temperaturver-
änderung durch
Witterung (Wind,
Regen, Schnee) oder
Abluft aus Ventilatoren,
offenen Fenstern
n Blendschutz aktiv
n Bereich umstellen
n Bereich umstellen
n Sensor geschützt
anbringen oder Bereich
umstellen
n Bereich verändern,
Montageort verlegen
n manuelles Schalten über
Taster/Schalter
n keine Bewegung inner-
halb der eingestellten
Nachlaufzeit + 60 Sek.
(Blendschutz)
Störung Ursache Abhilfe
GB
GB
1� About this document
– Please read carefully and keep in a safe place.
– Under copyright.
Reproduction either in whole or in part only with our consent.
– Subject to change in the interest of technical progress.
Symbols
!Hazard warning!
Reference to other information in the document�
2� General safety precautions
Disconnect the power supply before attempting any work on the sensor�
• This product must only be installed by a qualified electrician in accordance with
national wiring regulations as defined in VDE 08 29 (DIN EN 5000 90).
• Installed improperly, low-voltage products can cause extremely serious personal
injury or damage to property.
• This product must never be connected to a 230 V AC power supply as it is
intended for connection to an extra-low voltage power supply.
• Only use genuine replacement parts.
• Repairs may only be made by specialist workshops.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Proper use
– IS3360MXKNX and IS345MXKNX are suitable for indoor ceiling mounting.
– IS3360KNX and IS345KNX are suitable for indoor- and outdoor ceiling mounting.
– IS3180KNX is suitable for wall mounting indoors and outdoors.
– The concealed versions are only suitable for installing indoors.
The infrared sensor can be used for switching light ON and OFF automatically. The
unit is not suitable for burglar alarm systems as it is not tamperproof in the manner
prescribed for such systems. The motion detector is equipped with pyro sensors that
detect the invisible heat emitted from moving objects (people, animals etc.). The heat
detected in this way is converted electronically into a signal that switches a connected
load ON (e.g. a light). The built-in red LED also lights up. The sensor does not detect
!
...

24 25
GB
heat radiated from behind obstacles, such as walls or panes of glass. Heat radiation
of this type will therefore not activate a light. Optionally, all function settings can
be made via the RC6, RC7 remote controls as well as the Smart Remote.
(➔"7�Accessories")
Package contents for surface-mounted installation (Fig�3�1)
Package contents for concealed installation (Fig�3�2)
Product components (Fig� 3�3)
AStatus LED
BProgramming button
CLoad module, power supply lead, surface-mounted
DLoad module, power supply lead, concealed
EDesigner trim, round or square
FSensor module
GShroud
Product dimensions
Surface-mounted / concealed (Fig�3�4)
IS3360 KNX, IS3360 MX KNX, IS345KNX
Surface-mounted / concealed (Fig�3�5)
IS345 MXKNX
Surface-mounted / wall-mounted (Fig�3�6)
IS3180KNX
4� Installation
Wiring diagram (Fig� 4�1)
An optional corner wall mount is available for mounting the IS3180KNX.
(Prod. no. 648114 white).
–Surface-mounted installation
If the rubber seal is damaged, the cable entry openings must be sealed with an
M16 or M20 (at least IP54) double seal cable gland.
For mounting on the wall, a condensation water drainage hole (Ø 5mm drill bit) is
marked next to the rubber seal. This must be opened if necessary. (Fig�5�3)
5� Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
• Select an appropriate mounting location, taking the reach and motion detection
into consideration.
Procedure for installing concealed power supply lead (Fig�5�1)
Procedure for installing surface-mounted power supply lead (Fig� 5�2)
IS3360KNX, IS3360MXHighbayKNX, IS345KNX, IS345MXHighbayKNX
Procedure for installing surface-mounted power supply lead (wall mounting)
IS3180KNX (Fig�5�3)
• Detach designer trim from sensor module.
• Disconnect sensor module from the load module.
Concealed mounting (Fig�5�1)
• Make plug connection.
• Press the programming button (B).
• Insert fastening screw and mount load module
• Make settings. (➔6�Functions and settings)
Surface mounting (Fig�5�2 / 5�3)
• Insert fastening screw and mount load module
• Make plug connection.
• Press the programming button (B).
• Make settings. (➔6�Functions and settings)
• Fit sensor and load module together and screw into place.
• Fit designer trim.
Limiting reach
The detection zone can be optimised to suit requirements.
–By adjusting the lens. (Fig�5�6 / 5�8)
–By using the half-round clip-on shroud. (Fig�5�9)
• To set the required reach, undo the screws or completely remove them.
• Move lens into required zone.
• The half-round clip-on shroud provided can be used for masking out any number
of lens segments to shorten reach as required.
• Afterwards, fix the lens in place with the screws.

26 27
GB
Detection zone / reach
IS3360 KNX (Fig� 5�4)
IS3360 MX KNX (Fig� 5�5)
Mounting height Reach
12m 10m
9m 14m
6m 16m
2.8m 18m
IS3360 KNX (Fig� 5�6)
IS345 MX KNX (Fig� 5�7)
Mounting height Reach
12m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
IS3180KNX (Fig� 5�8)
Mounting
height
20 m lens 8 m lens
Setting level tangential radial Setting level tangential radial
1.5 m 8 5 m 2.5 m 4 3 m 2.0 m
– 6 m 2.5 m – 5 m 2.5 m
– 7 m 3.0 m – 6 m 3.0 m
– 8 m 3.0 m – 7 m 3.0 m
20 12 m 4.5 m 8 9 m 3.5 m
2.0 m 8 5 m 2.5 m 4 4 m 3.0 m
– 6 m 3.0 m – 5 m 3.0 m
– 7 m 3.5 m – 6 m 3.0 m
– 10 m 4.0 m – 8 m 3.0 m
20 20 m 4.5 m 8 8 m 3.5 m
2.5 m 8 6 m 3.0 m 4 5 m 3.0 m
– 8 m 4.0 m – 7 m 3.5 m
– 10 m 5.0 m – 8 m 3.5 m
– 13 m 5.0 m – 9 m 4.0 m
20 20 m 4.0 m 8 10 m 3.5 m
3.0 m 8 8 m 4.0 m 4 5 m 3.0 m
– 9 m 4.5 m – 6 m 3.0 m
– 12 m 5.0 m – 8 m 4.0 m
– 17 m 4.0 m – 10 m 4.5 m
20 20 m 4.0 m 8 13 m 5.5 m
• Insert fastening screw and mount load module
• Fit sensor and load module together and screw into place
• Set functions. (➔"6�Funtion")
• Fit designer trim.
6� Function
You will find an application description at knx�steinel�de
Functions to be used are selected from the "General Settings" parameter window
using the Engineering Tool Software (ETS) from version ETS4.0.
1. Issue physical address and generate application program in the ETS.
2. Load the physical address and application program into the motion detector. When
you are prompted, press programming button B.
3. The red LED goes out once programming has been successfully completed.
Functions, RC6
–Unlocking/locking, service mode
–Reach, sensor sensitivity HF
–Light level, brightness setting, teach-in
–Lighting control stay-ON time
–HVAC switch-ON delay, room surveillance, HVAC stay-ON time
–Basic lighting stay-ON time, brightness setting, teach-in
–Presence- and lighting test mode
Functions, RC7
–Dimming function
–Light ON/OFF 4 h
–Saving, activating scene
–Reset
Smart Remote
–Replaces remote controls RC6 and RC7
–Control via smartphone or tablet
–Load appropriate app and connect via Bluetooth
Additional functions, Smart Remote
–Time setting, 1-255 min
–Twilight setting: 2-1000 lux
–HVAC stay-ON time 1-255 min
–HVAC switch-ON delay 1-255 min
–Basic brightness, 1-255 min
–Twilight setting, basic brightness: 1-1000 lux
–Programme mode

28 29
GB
LED function
–Programming mode: LED ON
–Normal mode: LED stays OFF
–Test mode: LED lights up on detecting movement
–Remote control: LED flashes at approx. 10 Hz
Detailed descriptions are provided in the operating instructions for the particular
remote control.
7� Accessories
–User remote control RC6 EAN 4007841 593018
–Service remote control RC7 EAN 4007841 592912
–Smart Remote EAN 4007841 009151
8� Operation / maintenance
Weather conditions may affect the way the motion detector works. Strong gusts
of wind, snow, rain or hail may cause the light to come ON when it is not wanted
because the sensor is unable to distinguish between sudden changes of temperature
and sources of heat. The detector lens may be cleaned with a damp cloth if it gets
dirty (do not use cleaning agents).
9� Warranty Declaration
As purchaser, you are entitled to your statutory rights against the vendor. If these
rights exist in your country, they are neither curtailed nor restricted by our Warranty
Declaration. We guarantee that your STEINEL Professional sensor product will remain
in perfect condition and proper working order for a period of 5 years. We guarantee
that this product is free from material-, manufacturing- and design flaws. In addition,
we guarantee that all electronic components and cables function in the proper man-
ner and that all materials used and their surfaces are without defects.
Making Claims
If you wish to make a claim, please send your product complete and carriage paid
with the original receipt of purchase, which must show the date of purchase and
product designation, either to your retailer or contact us at STEINEL (UK) Limited,
25 Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a
returns number. For this reason, we recommend that you keep your receipt of pur-
chase in a safe place until the warranty period expires. STEINEL shall assume
no liability for the costs or risks involved in returning a product.
For information on making claims under the terms of the warranty, please go to
www�steinel-professional�de/garantie
If you have a warranty claim or would like to ask any question regarding your product,
you are welcome to call us at any time on our Service Hotline [phone].

30 31
GB
10� Technical specifications
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Dimensions
(L×W×H)
Surface-mounted installation, round Ø 126×65mm
Surface-mounted installation, square 95×95×65mm
Concealed installation, round Ø 124×78mm
Concealed installation, square 94×94×78mm
Power supply KNX bus voltage, 21 V - 30 V (SELV)
Settings via ETS software, remote control or BUS
Sensor system Passive infrared
Angle of cov-
erage
180° with
90° angle of
aperture
360° with
180° angle of
aperture
180° with
45° angle of
aperture
180° with
45° angle of
aperture
Reaches Basic
setting 1:
max. 8-20 m
tangential;
temperature
stabilised
Basic
setting 2:
max. 4-8 m:
temperature
stabilised
+ precision
adjustment by
re-positioning
the lens and
using shrouds
IS3360 KNX
max. 20 m
tangential;
temperature-
stabilised
IS3360 MX KNX
max. 18 m;
temperature-
stabilised
+ precision
adjustment using
shrouds
max. 20×4m
(tangential),
max. 12×4 m
(radial); temper-
ature-stabilised
+ precision
adjustment
using shrouds
max. 30×4m
(radial) mounted
at a height of
12 m; tempera-
ture-stabilised
+ precision
adjustment
using shrouds
Detection
levels 7 11 5 5
Switching zones 448 1416 280 120
Twilight
setting
2-1000lux, teach
(only via RC6 or Smart Remote)
Twilight setting,
basic bright-
ness
2-1000lux, teach
(only via RC6 or Smart Remote)
IP rating Surface-mounted: IP54
Concealed: IP20
Temperature
zone -20°C to +50°C
Malfunction Cause Remedy
No power at the sensor nBreak in wiring
n Fuse faulty,
not switched ON,
break in wiring
n Short circuit
n Check KNX power supply
n New fuse, turn ON power
switch, check wiring with
voltage tester
n Check connections
Sensor will not switch
ON
n Twilight setting set
to night-time mode
during daytime operation
n Bulb faulty
n Mains power switch OFF
n Fuse faulty
n Detection zone not
properly targeted
n Adjust setting
n Change bulb
n Switch ON
n Fit new fuse, check
connection if necessary
n Readjust
Sensor will not switch
OFF
n Continuous movement in
the detection zone
n Light being operated
is located in the detection
zone and keeps switching
ON as a result of temper-
ature changes
n Light being operated is
in manual override mode
(LED ON)
n Check zone, adjust or fit
shrouds if necessary
n Change detection zone
or fit shrouds
n Deactivate manual
override
11� Troubleshooting
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Light output
Light 1 – Light 2 Switching, dimming, basic brightness
Further
outputs Sabotage protection

32 33
Sensor keeps switching
ON/OFF
n Light being operated
is located in the
detection zone
n Animals moving in
the detection zone
n Change zone
or fit shrouds,
increase distance
n Change detection zone
or fit shrouds
Sensor reach
change
n Change in ambient
temperatures
n Use shrouds to define
detection zone precisely
Sensor responds
when it should not
n Wind moving trees
and bushes in the
detection zone
n Cars in the street are
being detected
n Sunlight is shining
on the lens
nSudden temperature
changes due to weather
(wind, rain, snow) or air
expelled from fans, open
windows
n Dazzle guard active
n Change detection zone
n Change detection zone
n Mount sensor
in a sheltered place or
change detection zone
n Change detection zone,
mount in a different place
n Switch OFF manually
via button/switch
n No movement detected
within the selected
stay-ON time + 60 sec
(dazzle guard)
Malfunction Cause Remedy S
1� Om detta dokument
– Läs noga igenom dokumentet och förvara det väl!
– Upphovsrättsligt skyddat.
Eftertryck, även delar av texten, bara med vårt samtycke.
– Ändringar som görs pga den tekniska utvecklingen, förbehålles.
Symbolförklaring
!Varning för fara!
Hänvisning till textställen i dokumentet�
2� Allmänna säkerhetsanvisningar
Bryt spänningen före alla arbeten på sensorn!
• Installationen får bara utföras av en fackman enligt gällande installationsföreskrifter
VDE 08 29 (DIN EN 5000 90).
• I en miljö med lågspänningsprodukter kan ett osakkunnigt montage orsaka
allvarliga personskador eller svåra materiella skador.
• Produkten får aldrig anslutas till lågspänning (230VAC), då den är avsedd
för anslutning till klenspänningskretsar.
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.
3� IS3360, IS3360 MX, IS345, IS 345 MX, IS3180 KNX
Ändamålsenlig användning
– IS3360MXKNX och IS345MXKNX är avsedda för takmontage inomhus.
– IS3360KNX och IS345KNX är avsedda för takmontage inomhus och utomhus.
– IS3180KNX är avsedd för väggmontage inomhus och utomhus.
– De infällda varianterna är endast avsedda för montage inomhus.
Infraröd-sensorn lämpar sig för automatisk koppling av ljus. Den är inte avsedd för
professionella tjuvlarm, eftersom den inte uppfyller de krav som ställs mot åverkan
och sabotage. Rörelsevakten är utrustad med pyrosensorer som känner av den osyn-
liga värmestrålningen från kroppar i rörelse (människor, djur, etc.). Den registrerade
värmestrålningen omvandlas på elektronisk väg och en ansluten förbrukare (t.ex. en
lampa) tänds. Dessutom lyser en inbyggd röd LED. Värmestrålningen kan inte
!
...
S

34 35
registreras genom olika hinder, som exempelvis väggar och glasrutor, dvs. ingen
koppling sker. Alla funktionsinställningar kan göras via fjärrkontrollerna RC6, RC7
samt Smart Remote. (➔"7�Tillbehör")
Innehåll utanpåliggande montage (bild 3�1)
Innehåll infällt montage (bild 3�2)
Översikt över enheter (bild 3�3)
AStatus LED
BKnapp för programmering
CInkopplingsbox utanpåliggande kabel
DInkopplingsbox kabel infällt montage
EDekorram rund eller kantig
FSensorenhet
GTäckram
Produktmått
Utanpåliggande/infällt montage (bild3�4)
IS3360 KNX, IS3360 MX KNX, IS345KNX
Utanpåliggande/infällt montage (bild3�5)
IS345 MXKNX
Utanpåliggande /Väggmontage (bild 3�6)
IS3180KNX
4� Installationsanvisningar
Kopplingsschema (bild4�1)
Ett hörnfäste för montage av IS3180KNX finns som tillbehör. (art.-nr648114 vit).
–Utanpåliggande variant
Vid skador på tätningsgummit måste öppningarna för kabelgenomföringen tätas med
en dubbel membranhylsa M16 resp. M20 (minst IP54).
För väggmontaget finns ett kondensvattenhål bredvid tätningsgummit (Ø 5mm borr).
Öppna det vid behov. (bild 5�3)
5� Montage
• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.
Montagesteg kabel infällt montage (bild5�1)
Montagesteg utanpåliggande kabel (bild 5�2)
IS3360KNX, IS3360MXxHighbayxKNX, IS345KNX, IS345MXHighbayKNX
Montagesteg utanpåliggande kabel (väggmontage) IS3180KNX (bild5�3)
• Skilj sensorenheten från dekorramen.
• Skilj sensorenheten från inkopplingsboxen.
Infällt montage (bild5�1)
• Anslut anslutningsplintarna.
• Tryck på programmeringsknappen (B).
• Sätt i fästskruvarna och montera inkopplingsboxen.
• Företa inställningarna. (➔6�Funktioner och inställningar)
Utanpåliggande montage (bild5�2/5�3)
• Sätt i fästskruvarna och montera inkopplingsboxen.
• Anslut anslutningsplintarna.
• Tryck på programmeringsknappen (B).
• Företa inställningarna. (➔6�Funktioner och inställningar)
• Skruva ihop sensorn och inkopplingsboxen.
• Sätt på dekorramen.
Begränsning av räckvidd
Bevakningsområdet kan ställas in optimalt, allt efter behov.
–Genom justering av linsen. (bild 5�6/5�8)
–Genom att använda täckskyddet. (bild 5�9)
• För inställning av önskad räckvidd ska skruvarna lossas eller tas bort helt.
• Skjut linsen till önskat område.
• Det bifogade täckskyddet är till för att täcka över önskat antal linssegment
resp. för att individuellt förkorta räckvidden.
• Fixera därefter linsen med skruvarna.
S

36 37
Bevakningsområde/Räckvidd
IS3360 KNX (bild 5�4)
IS3360 MX KNX (bild 5�5)
Montagehöjd Räckvidd
12m 10m
9m 14m
6m 16m
2,8m 18m
IS345 KNX (bild 5�6)
IS345 MX KNX (bild 5�7)
Montagehöjd Räckvidd
12m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
IS3180KNX (bild 5�8)
Montage-
höjd
20 m lins 8 m lins
Inställnings-
nivå
tangentiell radiell Inställnings-
nivå
tangentiell radiell
1,5 m 8 5 m 2,5 m 4 3 m 2,0 m
– 6 m 2,5 m – 5 m 2,5 m
– 7 m 3,0 m – 6 m 3,0 m
– 8 m 3,0 m – 7 m 3,0 m
20 12 m 4,5 m 8 9 m 3,5 m
2,0 m 8 5 m 2,5 m 4 4 m 3,0 m
– 6 m 3,0 m – 5 m 3,0 m
– 7 m 3,5 m – 6 m 3,0 m
– 10 m 4,0 m – 8 m 3,0 m
20 20 m 4,5 m 8 8 m 3,5 m
2,5 m 8 6 m 3,0 m 4 5 m 3,0 m
– 8 m 4,0 m – 7 m 3,5 m
– 10 m 5,0 m – 8 m 3,5 m
– 13 m 5,0 m – 9 m 4,0 m
20 20 m 4,0 m 8 10 m 3,5 m
3,0 m 8 8 m 4,0 m 4 5 m 3,0 m
– 9 m 4,5 m – 6 m 3,0 m
– 12 m 5,0 m – 8 m 4,0 m
– 17 m 4,0 m – 10 m 4,5 m
20 20 m 4,0 m 8 13 m 5,5 m
• Sätt i fästskruvarna och montera inkopplingsboxen
• Skruva ihop sensorn och inkopplingsboxen
• Företa funktionsinställningarna. (➔"6�Funktion")
• Sätt på dekorramen.
6� Funktion
Applikationsbeskrivningen finns på knx�steinel�de
Funktionerna som ska användas ställs in via parameterfönstret "Allmänna inställningar"
med Engineering Tool Software (ETS) fr.o.m. version ETS4.0.
1. Ange en fysikalisk adress och skapa applikationsprogrammet i ETS.
2. Ladda den fysikaliska adressen och applikationsprogrammet i rörelsevakten.
Tryck på programmeringsknappen B när du uppmanas att göra det.
3. Efter framgångsrik programmering slocknar den röda LED-lampan.
Funktioner RC6
–Upplåsning/låsning, servicedrift
–Räckvidd, sensorns känslighet HF
–Ljusnivåvärde, ljusnivåns börvärde, Teach-In
–Efterlystid belysningsstyrning
–Tillslagsfördröjning VVL, rumsbevakning, efterlystid VVL
–Inkopplingstid grundljus, börvärde för ljusnivån, Teach-In
–Närvaro- och belysningstestdrift
Funktioner RC7
–Dimringsfunktion
–Ljuset TÄNDS/SLÄCKS 4 h
–Spara aktivera scenario
–Reset
Smart Remote
–Ersätter fjärrkontrollerna RC6 och RC7
–Styrning via smartphone eller surfplatta
–Ladda ner den passande appen och anslut via Bluetooth
Extra funktioner Smart Remote
–Efterlystid, 1-255 min
–Skymningsinställning: 2-1000 lux
–Efterlystid VVL 1-255 min
–Tillslagsfördröjning VVL, 1-255 min
–Grundljusnivå, 1-255 min
–Skymningsinställning, grundljusnivå 1-1000 lux
–Program Mode
S

38 39
LED funktion
–Programmeringsdrift: LED lyser
–Normaldrift: LED uteblir
–Testdrift: LED lyser vid detekterad rörelse
–Fjärrkontroll: LED blinkar med 10 Hz
Detaljerade beskrivningar i bruksanvisningen för respektive fjärrkontroll.
7� Tillbehör
–Fjärrkontroll RC6 EAN 4007841 593018
–Servicefjärrkontroll RC7 EAN 4007841 592912
–Smart Remote EAN 4007841 009151
8� Drift/Skötsel
Väderleksinflytanden kan påverka rörelsevaktens funktion. Kraftiga vindbyar, snöfall,
regn- och hagelskurar kan orsaka felutlösning, eftersom de plötsliga temperaturskill-
naderna inte kan skiljas från normala värmekällor. Bevakningslinsen kan rengöras med
en fuktig trasa (utan rengöringsmedel).
9� Funktionsgaranti
Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt.
ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförkla-
ring. Utöver den rättsliga garanti-fristen, ger vi 5års garanti på att din STEINEL-Pro-
fessional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att
denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar,
att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt
råmaterial jämte dess ytor, är helt utan brister.
Reklamation
Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare.
Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt
till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4,
553 02 Jönköping, 036 - 314240. Vi rekommenderar att du sparar kvittot väl tills
garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar
STEINEL ingen garanti.
Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida.
www�steinel�se
Om du har frågor beträffande produkten eller frågor om garantins
omfattning, kan du alltid nå oss på 036 – 314240.
10� Tekniska data
IS3180KNX IS3360 KNX
IS3360MX KNX
IS345 KNX IS345MX KNX
Mått
(L×B×H)
Utanpåliggande montage, runt Ø
Utanpåliggande montage, kantigt
Infällt montage, runt Ø
Infällt montage, kantigt
126×65mm
95×95×65mm
124×78mm
94×94×78mm
Matarspänning KNX busspänning, 21 V - 30V (SELV)
Inställningar via ETS-mjukvara, fjärrkontroll eller BUSS
Sensorik Passiv-infraröd
Bevaknings-
vinkel
180° med 90°
öppningsvinkel
360° med 180°
öppningsvinkel
180° med 45°
öppningsvinkel
180° med 45°
öppningsvinkel
Räckvidd Grund-
inställning 1
max. 8-20 m
tangentiell;
temperatur-
stabiliserad
Grund-
inställning 2
max. 4-8m;
temperatur-
stabiliserad
+ finjustering
genom vridning
av linsen och
täckramarna
IS3360 KNX
max. 20 m
tangentiell;
temperatur-
stabiliserad
IS3360 MX KNX
max. 18m;
temperatur-
stabiliserad
+ finjustering med
täckskydden
max. 20×4m
(tangentiell),
max. 12×4 m
(radiell);
temperatur-
stabiliserad
+ finjustering
med täckra-
marna
max. 30×4m
(radiell) vid 12m
montagehöjd;
temperatur-
stabiliserad
+ finjustering
med täckra-
marna
Bevaknings-
nivåer 7 11 5 5
Bevaknings-
zoner 448 1416 280 120
Skymnings-
inställning
2-1000lux, teach
(endast via RC 6 eller Smart Remote)
Skymnings-
inställning
grundljusnivå
2-1000 lux, teach
(endast via RC 6 eller Smart Remote)
Skyddsklass Utanpåliggande montage: IP54
Infällt montage: IP 20
Temperatur-
område -20 °C till +50 °C
S
