Steren RM-100 User manual

RM-100
Control remoto 8 en 1
con auto aprendizaje
Manual de
Instrucciones
V0610
S4-B

2
RM-100
Gracias
por la compra de este producto Steren.
Este manual contiene todas las funciones de operación y solución de
problemas necesarias para instalar y operar su nuevo Control remoto 8
en 1 con auto aprendizaje Steren. Por favor revise esta guia
completamente para estar seguro de instalar y poder operar
apropiadamente este producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio
Web en:
www.steren.com
Control remoto 8 en 1 con auto aprendizaje

3
El RM-100 es un control remoto universal programable con biblioteca interna
de códigos. Tras una fácil programación, el control puede ser utilizado para
distintos aparatos electrodomésticos como TV, DVD, VCR, SAT/CABLE, y
más. También incluye la capacidad de aprender nuevos códigos. Como es
practico y fácil de usar, es el remplazo ideal para controles remotos perdidos
asi como para combinar varios controles en uno.
Perl del producto
Encender
Retroceder PVR
OK
Selección de dispositivo
Pagina arriba
Pagina abajo
Selección de canal
TV/VIDEO
PROG +
PROG -
Picture in picture
Canal previo
Menu de control:
Arriba▲ Izquierda◄
Abajo▼ Derecha►
Salir
Reproducir
Adelantar
Detener
Indicador de operación
Programar
Información
Sleep
Cancelar
Adelantar PVR
Volumen +
Volumen -
Silencio
Navegación
Grabar
Pausa
Atrás
Conrmar opción

4
Destape la cubierta de las baterías e introduzca dos pilas AA alcalinas
(no incluidas) como indican los símbolos de “+/-”.
Instalación de baterías
No usar baterías nuevas y viejas, o de diferente modelo, a la vez.
En caso de derrame de batería, saque las baterías, limpie el
compartimiento, y remplácelas.
Si el control va a quedar fuera de uso durante mucho tiempo remueva
las baterías.
Precauciones para baterías

5
Hay tres métodos de programación (A ,B y C). Elija el deseado.
A. Búsqueda de código manual
Encienda el aparato deseado manualmente y déjelo encendido. Busque la
marca de su electrodoméstico en la lista de códigos y empiece con el primer
código del grupo de esa marca. Repita los pasos del 2 al 5 hasta encontrar
el código correcto. Si ningún código de la lista funciona correctamente (o la
marca de su aparato no esta en la lista), utilice los métodos de programación
B o C.
Como programar el control remoto
1.Busque la marca de su
electrodoméstico en la lista de
códigos y empiece con el primer
código en la lista.
Por ejemplo, si su televisor es de la
marca A-Mark, el primer código es
10047.
2. Oprima el botón “TV” para entrar
al menú de programación de la TV.
La luz del control se encenderá y
apagará una vez.

6
3.Oprima el botón “SET” y
manténgalo oprimido hasta que la
luz del control se prenda y apague
tres veces. La luz se mantendrá
encendida, indicando que está en el
modo de programación.
4.Introduzca el código de 5 dígitos
que encontró en la lista.
5.Al introducir el primer código, se
apagará la luz indicadora del con-
trol remoto. Si la luz permanece
encendida después de prender y
apagar tres veces signica que el
código no se introdujo correctamente
y deberá introducirlo de nuevo.
6.Revise si los botones del
control (como el de encendido,
menú y otros) funcionan de forma
adecuada con su electrodoméstico.
Si funcionan, su control se ha
programado de forma adecuada. Si
no, repita los pasos del 1 al 6 con el
siguiente código en la lista.
Indicador de luz encendido
Indicador de luz apagado

7
1.Encienda manualmente el
electrodoméstico que desea
programar (TV, VCR, etc.). Apunte
el control hacia el receptor de su
aparato.
2. Oprima el botón correspondiente
al aparato que quiera programar y
no la suelte hasta que la luz LED se
prenda y apague una vez. Ahora el
control esta en modo de búsqueda.
B. Búsqueda de códigos semi-manual
Nota: Al entrar al modo de
búsqueda, la luz LED permanecerá
encendida.
3. Oprima el botón de subir volumen
varias veces hasta que este haga
que suba el volumen en su aparato.
4. Ahora que ha logrado subir el
volumen en su aparato, revise los
otros botones para ver si funcio-
nan correctamente (no lo haga con
los botones de volumen, SET, o de
selección de aparato. Si el control
funciona correctamente, vuelva a
oprimir el botón correspondiente
a su aparato (TV, DVD. etc.) para
completar el proceso. Si no, repita
los pasos 2-4.
Nota: El control se saldrá del modo de búsqueda si no se oprime ningún
botón en 5 segundos.

8
C. Busqueda de código por fabricante
Nota: El modo de búsqueda por fabricante solo funciona con TVs cuyo
fabricante este en la lista de fabricantes incluida.
Por ejemplo: Si el fabricante de su televisor es GE, el botón correspondiente es el 1.
1. Manualmente encienda su televi-
sor que desea programar. Apunte el
control hacia el receptor de su TV.
2. Oprima y mantenga oprimido el
botón de Encender en su control.
Sin soltar el botón, oprima también el
correspondiente a su marca. (En este
ejemplo, el botón 1). No suelte ambos
botones hasta que se ncienda la luz
LED. Ahora el control estará en modo
de búsqueda.
3. Oprima el botón de subir volu-
men hasta que este funcione con
su TV.
4. Revise los otros botones de
su control para asegurarse que
funcionen correctamente (menos
los botones de volumen, SET, o de
selección de aparato). Si funcionan
correctamente, oprima el botón “TV”
para completar el proceso de
programación. Si no, repita los pasos
del 2-4.

9
Lista de botones que corresponden a cada fabricante
Tecla de
Función 1 2 3 4 5 6 7 8 9
Marca GE Emerson Hitachi LXI Megavox Memorex Optimus Panney Philco
Tecla de
Función 0Conrmar opción
Regresar Reproducir Adelantar Detener Grabar Pausar
Marca Curtis
mathes
RCA Samsung Sylvania Wards Sears RadioShack Panasonic
Método de aprendizaje
Método simple que graba la señal para controlar sus electrodomésticos.
1.Oprima el botón correspondiente
al electrodometstico que desea
controlar. Por ejemplo, TV.
2. Oprima el botón SET y el botón
que desea programar al mismo
tiempo. La luz se encenderá tres
veces,indicando que el control
ahora esta en modo de aprendizaje.

10

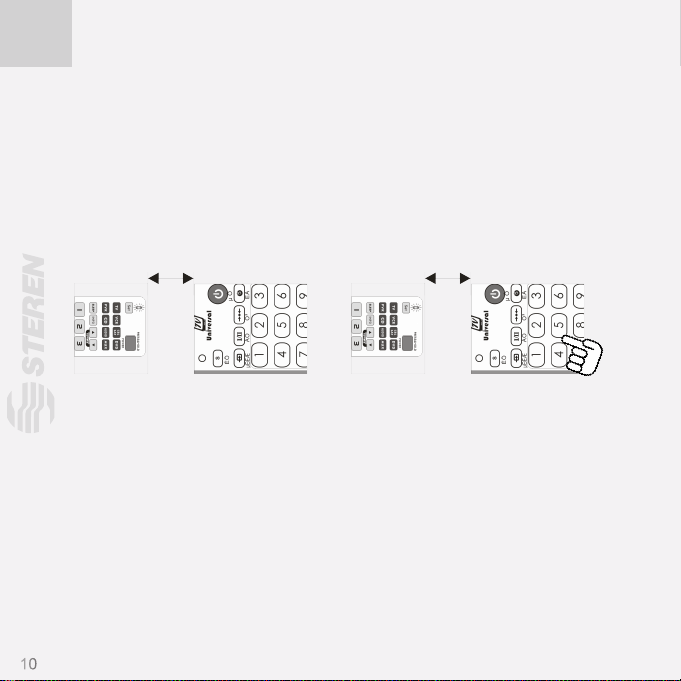

3.Alinee los sensores infrarrojos de
los dos controles (el que desea
programar y el original) a una
distancia de 1 a 3 centimetros.
4. Oprima el botón del control
original que quiera transmitir al
nuevo control hasta que la luz LED
se apague, indicando que la señal
se ha grabado correctamente.
Nota:Cuando la señal se ha transferido
correctamente, la luz LED se pren-
dera y apagara una vez antes de
apagarse por completo.
Para el controlador de aprendizaje a
distancia
5. Para programar otros botones de su control, repita los pasos 2-4.
Nota: Si no se oprime ningún botón por mas de 10 segundos mientras el
control esta en modo de aprendizaje, este se apagara.

11
Como borrar datos programados en su control
Especicaciones
Oprima el botón en su control que corresponde al aparato que se ha
programado. Oprima SET y manténgalo oprimido mientras oprime también
el botón cuya función desea borrar. Mantenga estos dos oprimidos hasta
que la luz LED parpadee tres veces, señalando que se ha borrado la función
de ese botón.
Alcance del control remoto: 8 metros approx. (depende del aparato).
Alimentación: 3V - - - (2xAA)
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.

12
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en
cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de
garantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: Control remoto 8 en 1 con auto aprendizaje
Modelo: RM-100
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México.
D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

13
RM-100
8 in 1 Auto learning
remote control
Instruction
Manual
V0610
S4-B

14
Thank You
on purchasing your new Steren product.
This Quick Guide includes all the feature operations and troubleshooting
necessary to install and operate your new 8 in 1 Auto Learning Remote
Control Steren. Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping, and
everything new at Steren, visit our website:
www.steren.com
RM -100
8 in 1 Auto Learning Remote Control

15
U881 is a combined learning-type universal remote controller, with
powerful built-in code library. Through simple setup, the remote controller will
be directly used for controlling a variety of household electrical equipments
(such as: TV, DVD, VCR, SAT/CABLE and so on); in addition, the remote
controller is also equipped with powerful learning function. Thanks to its
simple operation, convenience and practicality, it is the ideal replacement for
combined remote controller and the lost, damaged remote controller.
Product prole
Power
PVR Back
OK
Devices Selection
Page up
Page down
Channel selection
(brand)
TV/Video shift
PROG +
PROG -
Picture in picture
Last channel recall
Control menu:
UP▲ Left◄
Down▼ Right►
Exit
Play
Forward
Stop
Operation indicator
Setup
Information
Sleep
Cancel
PVR Forward
Volume+
Volume-
Mute key
Navigation
Record
Pause
Backward
Conrm Option

16
Open the battery cover, put in two new AA (No.5#) alkaline batteries (not
attached) according to the “+/-”symbol inside the battery pack as shown in
the gure.
Battery Installation
Do not use old and new batteries or batteries of different models at the
same time.
In the event of battery leakage, take out the batteries, wipe the battery
compartment clean, and exchange new batteries.
If this remote control is intended to be not in use for a long time, please
remove the batteries.
Cautions on Battery Use

17
There are three setup methods for the remote controller (A, B and C); please
choose anyone.
A. Search suitable model through entering simple articial code.
Turn on the power of your household electrical appliances manually and keep
them under normal playing state. Search the brand of household electrical
appliances from the code table and set up from the rst group of code of the
brand; repeat steps 2-5 until you nd the suitable code for your household
electrical appliances. If none of these codes can make your remote controller
work normally (or the brand of your household electrical appliance is not in
the table), please set up by the method B or C.
Setup method for remote controller
1. Search the rst code represented
the household electrical appliance
you want to control from the code
table.
For example: if your television is
A-Mark, the rst code is 10047.
2. Press “TV” button to enter the
setup menu of TV; meanwhile, the
indicator will blink for one time.

18
3. Hold down the “SET” key and
release it after the operation
indicator blinks for three times. The
operation indicator is on and it is
now the code entering state.
4. Enter the 5 - digit code you
searched out, as gure:
5. The indicator will be off after the
code is entered. If the operation
indicator is on after blinking for
three times, the code entered is
wrong and should be reentered.
6. You can check whether the
function keys on the remote
controller are under normal
operation (such as power, menu and
other keys). If they are under normal
operation, the setup is successful. If
they are not under normal operation,
please repeat steps 1-6.
Indication light is on
Indication light is off

19
1. Turn on the power of the
household electrical appliances
you want to control manually (such
as TV, VCR and etc.); point the
remote controller at the receiving
window of your household electrical
appliances.
2. Hold down the “Device” key you
want to search and release it
after the operation indicator
blinks; now it is entering the
search mode.
B. Steadily manual search models
Note: After entering the search
mode, the operation indicator should
blink at rst and then keep on.
3. Press the “volume+” key
repeatedly until the volume symbol
of the household appliance under
remote control appears.
4. At this point, check the function
keys (other than Volume+, Volune-,
SET and Device keys) on the remote
controller for operation, if they are
operational, press the Device key
and complete the setting, if not,
repeat the step 2 - 4.
Note: during search, it exits from the search status if there is no key pressed
within 5 seconds.

20
C.Point-to-point brand search mode
Note: The brand search mode is limited to TV sets, meanwhile, this operation
is not responsive unless the brand of your appliance is listed in the below
brand list.
For example:The brand of your appliance is GE and the corresponding brand key is “1“.
1. Manually switch on the TV to be
controlled, aim the receiving
window of the TV set with your
remote controller.
2. Press the “Power” down and hold
it, then press the corresponding
key “1” .Do not release both keys
until the indicator lights up. Then
proceed with the brand quick
search status.
3. Press the “volume+” key
repeatedly until the volume
symbol of the TV set under
remote control appears.
4. At this point, check the function
keys (other than Volume+,
Volune-, SET and Device keys)
on the remote controller for
operation, if they are operational,
press the TV key and complete
the setting, if not, repeat the step
2 - 4.
