Vor der Arbeit mit dem Feilgerät stets
den Motor der Motorsäge abstellen.
Kombihebel/Kombischieber oder
separaten Stoppschalter auf STOP bzw.
0 stellen.
Bei Elektrosägen: Netzstecker ziehen.
Die nachfolgend aufgeführten Winkel
und Maße unbedingt einhalten. Eine
falsch geschärfte Sägekette –
insbesondere zu niedrige
Tiefenbegrenzer – kann zu erhöhter
Rückschlagneigung der Motorsäge
führen – Verletzungsgefahr!
Das Einhalten der
Sicherheitsmaßnahmen und Vorgaben
dieser Gebrauchsanleitung und der
Gebrauchsanleitung des Gerätes, an
welches das Feilgerät montiert werden
soll, kann Verletzungen und Schäden
am Gerät vermeiden.
Mit dem STIHL Feilgerät können
sämtliche STIHL Oilomatic-Sägeketten
geschärft werden mit Ausnahme von
Kantenschliff-Sägeketten und
Hartmetall-Sägeketten.
Richtig schärfen
–oft schärfen, wenig wegnehmen –
für das einfache Nachschärfen
genügen meist zwei bis drei
Feilstriche
–nur von innen nach außen feilen
–die Feile greift nur im Vorwärtsstrich
–beim Rückführen Feile abheben
–Verbindungsglieder und
Treibglieder nicht anfeilen
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere
Sicherheitsmaßnahmen
sind beim Arbeiten mit
dem Feilgerät erforderlich
um Verletzungen zu
vermeiden.
Die gesamte Gebrauchs-
anleitung aufmerksam
lesen und für späteren
Gebrauch sicher
aufbewahren.
Robuste Arbeitshand-
schuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
Verwendungszweck

FG 3
deutsch
3
Sägekette kontrollieren
Nbeschädigte oder abgenutzte
Kettenteile erneuern und diese
Teile den übrigen Teilen in Form
und Abnutzungsgrad anpassen –
entsprechend nacharbeiten
Richtzahn festlegen
Nmit einem Messschieber den
kürzesten Schneidezahn ermitteln
und z. B. mit Kreide markieren
Dieser Schneidezahn dient als
Richtzahn für die übrigen
Schneidezähne um sicherzustellen,
dass nach dem Schärfen alle
Schneidezähne gleich lang sind.
Führungsschiene einspannen
NFührungsschiene abhängig von der
Position des Richtzahnes in einen
Schraubstock oder am Einsatzort in
den STIHL Feilbock
(Sonderzubehör) einspannen
Richtzahn in der rechten Zahnreihe
NFührungsschiene mit der
Schienenspitze nach links
einspannen
Richtzahn in der linken Zahnreihe
NFührungsschiene mit der
Schienenspitze nach rechts
einspannen
NFeilgerät so auf die
Führungsschiene stecken, dass die
Klemmbacken (1) zur
Schienenspitze weisen und sich auf
gleicher Höhe mit dem oberen Rand
der Nietköpfe befinden
NFlügelschraube (2) festziehen
Führungsschiene
einspannen
523BA012 KN
565BA018 KN
565BA017 KN
Feilgerät auf
Führungsschiene montieren
2
566BA003 KN
1
1

FG 3
deutsch
4
NFeilgerät mit der
Justierschraube (3) über der
Sägekette zentrieren
Nzweite Klemmbacke mit der
Klemmschraube (4) so anziehen,
dass die Sägekette noch mit einem
quer aufgelegten Schraubendreher
durchgezogen werden kann
Kettenteilung
Die Kennzeichnung (a) der
Kettenteilung ist im Bereich des
Tiefenbegrenzers jedes
Schneidezahnes eingeprägt.
Rundfeile (Sonderzubehör) auswählen
Nzur Kettenteilung passende
Rundfeile (Sonderzubehör)
auswählen
Nur Spezial-Sägeketten-Schärffeilen
verwenden. Werkstattfeilen sind in Form
und Hiebart zum Schärfen von
Sägeketten ungeeignet.
Rundfeile montieren
Nausgewählte Rundfeile (1) in den
Feilenrahmen einsetzen
NSchrauben (2) fixieren und mäßig
festziehen
566BA004 KN
43
Feile auswählen, montieren
Kennzeichnung (a) Kettenteilung
Zoll mm
1/4 oder 1 1/4 6,35
P, PM oder 6 3/8 P 9,32
325 oder 2 0.325 8,25
3/8 oder 3 3/8 9,32
404 oder 4 0.404 10,26
689BA027 KN
a
Kettenteilung Rundfeile Ø
Zoll mm mm Zoll
1/4 6,35 4,0 5/32
3/8 P 9,32 4,0 5/32
0.325 8,25 4,8 3/16
3/8 9,32 5,2 13/64
0.404 10,26 5,5 7/32
564BA003 KN
1
22

FG 3
deutsch
5
Schärfwinkel einstellen
NSchärfwinkel aus der
nachstehenden Tabelle bestimmen
NSchärfwinkel (3) einstellen
Die Verzahnung der Klemmung
entspricht 5°.
NZahndach des Richtzahnes (4)
ungefähr unter die Mitte der
Anschlagrolle (5) bringen
Feilenrahmen ausrichten
NRundfeile (6) durch Schwenken und
Anheben des Feilenrahmens nach
unten zwischen Zahnbrust und
Tiefenbegrenzer des Richtzahnes
bringen
NStellschraube (7) drehen
(Linksdrehung – Feile tiefer,
Rechtsdrehung – Feile höher) bis
die Schärffeile ca. 1/4 ihres
Durchmessers über das Zahndach
herausragt
Einrichten
Kettentyp Schärfwinkel
Rapid-Standard (RC...) 30°
Rapid-Micro (RM...) 30°
Rapid-Super (RS...) 30°
Picco-Micro (PM...) 30°
Picco-Super (PS...) 30°
Längsschnitt
(RCX, RMX, PMX) 10°
3
566BA018 KN
5
4
566BA007 KN
6
566BA008 KN
7
566BA009 KN
565BA030 KN

FG 3
deutsch
6

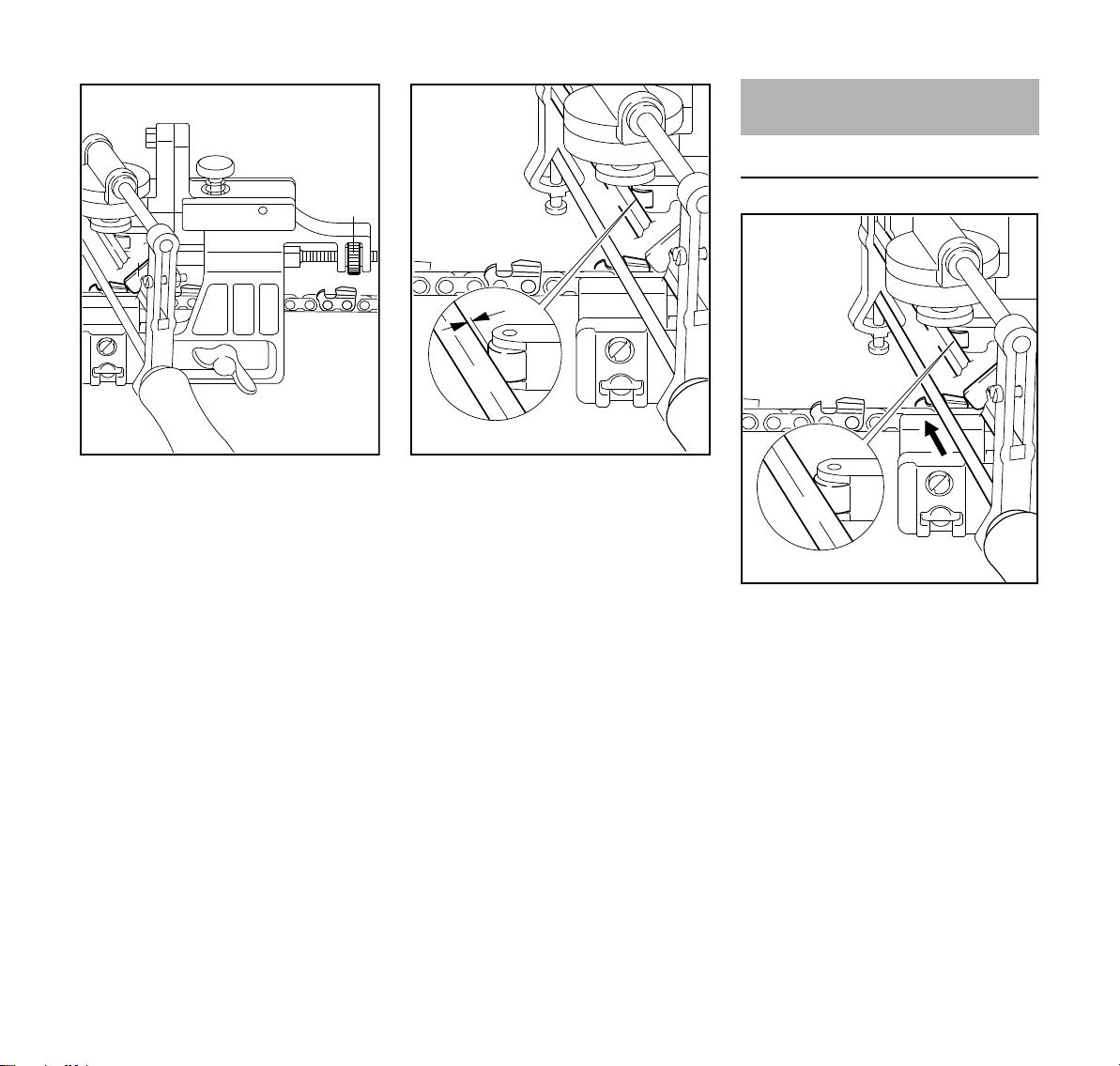

Ndurch Drehen der Rändelmutter (8)
den Anschlag (9) verstellen, bis
dieser am Rücken des zu
schärfenden Schneidezahnes
(Richtzahn) anliegt
Ndann die Rändelmutter etwas
weiterdrehen, bis die Zahnbrust
gegen die Feile drückt und sich die
Anschlagstange (10) ca. 0,1 bis
0,2 mm von der Anschlagrolle (4)
abhebt
Richtzahn schärfen
NRichtzahn mit 2 bis 3 zügigen
Feilstrichen von innen zur
Außenkante der Zahnbrust
schärfen
Nkontrollieren, ob die
Anschlagstange (1) an der
Anschlagrolle (2) anliegt
Nggf. Anschlag (3) nachstellen und
Sägekette nachführen.
Anschlagstellung erneut
kontrollieren
8
566BA020 KN
9
10
10 4
4
566BA021 KN
Schärfen
2
1
1
3
2
566BA011 KN

FG 3
deutsch
7
Schneidezahnreihe schärfen
Nmit der am Richtzahn
vorgenommenen Einstellung alle
Schneidezähne dieser Zahnreihe
schärfen
NFeilrahmen nach oben schwenken
NSägekette bis zum nächsten Zahn
dieser Zahnreihe durchziehen –
Zahn gegen Anschlag schieben
Darauf achten, dass der Anschlag (3)
immer genau am Zahnrücken des zu
schärfenden Zahnes anliegt.
NFeilrahmen nach unten schwenken
NZahn schärfen
NVorgang wiederholen, bis alle
Zähne einer Zahnreihe geschärft
sind
Zweite Zahnreihe schärfen
Sind alle Zähne der ersten Zahnreihe
geschärft, muss das Schärfgerät für die
andere Zahnreihe umgesetzt werden.
Einstellungen erfolgen wie in
"Einrichten" beschrieben.
NFeilenrahmen nach oben
schwenken
NRändelmutter (1) lösen
NFührungsstück komplett aus der
Verzahnung heben – auf die
identische Winkelmarkierung der
Gegenseite drehen
NRändelmutter anziehen
NFührungsschiene im Schraubstock
oder im STIHL Feilbock
(Sonderzubehör) um 180°
umspannen
NFeile umspannen
NFeilenrahmen nach unten
schwenken
NRundfeile nach unten zwischen
Zahnbrust und Tiefenbegrenzer des
ersten Zahnes der zweiten
Zahnreihe bringen
Nersten Zahn der zweiten Zahnreihe
schärfen
NZahnlänge (A) messen
Wenn die Zahnlänge von der Länge des
Richtzahnes abweicht:
NAnschlag (3) vor oder zurück stellen
und erneut schärfen
NZahnlänge (A) kontrollieren
Nggf. Vorgang wiederholen, bis keine
Abweichung mehr besteht
Nalle Zähne der zweiten Zahnreihe
mit dieser Einstellung schärfen
Tiefenbegrenzer
Nzur Kettenteilung passende
Feillehre (Sonderzubehör)
auswählen
3
566BA013 KN
1
566BA022 KN
566BA023 KN
566BA024 KN
A
566BA025 KN
3

FG 3
deutsch
8
Nausgewählte Feillehre (1) auf die
Sägekette legen
NHöhe des Tiefenbegrenzers
kontrollieren
Ragt der Tiefenbegrenzer über die
Feillehre heraus, muss er
nachgearbeitet werden.
NSchärfwinkel am Führungsstück auf
0° einstellen
NSägekette durchziehen, bis ein
Tiefenbegrenzer unter der Feile
steht
NRundfeile durch die Dreikantfeile (2)
(Sonderzubehör) ersetzen
NAnschlag (3) so einstellen, dass die
Feile die Schneide nicht berührt
NTiefeneinstellschraube (4) so
einstellen, dass der
Tiefenbegrenzer auf die
erforderliche Höhe (bündig zur
Lehre) zurückgefeilt wird
NFeillehre abnehmen und alle
Tiefenbegrenzer mit dieser
Einstellung nachfeilen
Nanschließend das
Tiefenbegrenzerdach parallel zur
Service-Markierung (siehe Pfeil)
schräg nachfeilen – dabei die
höchste Stelle des
Tiefenbegrenzers nicht weiter
zurück setzen
NFeillehre auf die Sägekette legen –
höchste Stelle des
Tiefenbegrenzers muss mit der
Feillehre bündig sein
WARNUNG
Zu niedrige Tiefenbegrenzer erhöhen
die Rückschlagneigung der Motorsäge.
Sägeketten mit Höcker-Treibglied
Gleichzeitig mit dem Tiefenbegrenzer
des Schneidezahnes wird der obere Teil
des Höcker-Treibgliedes (mit
Servicemarkierung) bearbeitet.
Kettenteilung Feillehre
Zoll mm Teile-Nummer
1/4 6,35 1110 893 4000
3/8 P 9,32 1110 893 4000
0.325 8,25 1110 893 4000
3/8 9,32 1110 893 4000
0.404 10,26 1106 893 4000
564BA035 KN
1
564BA018 KN
3035
564BA019 KN
33
2
566BA016 KN
4
564BA026 KN
564BA025 KN

FG 3
deutsch
9
WARNUNG
Der übrige Bereich des Höcker-
Treibgliedes darf nicht bearbeitet
werden, sonst könnte sich die
Rückschlagneigung der Motorsäge
erhöhen.
Nach dem Schärfen
NSägekette gründlich reinigen,
anhaftende Feilspäne oder
Schleifstaub entfernen – Sägekette
intensiv einölen
NFührungsstück regelmäßig ölen
NRundfeile in regelmäßigen
Abständen etwas drehen, um eine
einseitige Abnützung zu vermeiden
Wartungs- und
Pflegehinweise
564BA024 KN
Oil

FG 3
deutsch
10
1Führungsstück
2Tiefeneinstellschraube
3Seiteneinstellung
4Anschlagstange
5Schärffeile
6Justierschraube
7Flügelmutter
8Längenanschlag
9Klemmschraube
10 Klemmbacken
Wichtige Bauteile
8
566BA001 KN
123
4
5
679
1010

FG 3
deutsch
11
Bei der Entsorgung die
länderspezifischen
Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den
Hausmüll. STIHL Produkt, Akkumulator,
Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung
zuführen.
Aktuelle Informationen zur Entsorgung
sind beim STIHL Fachhändler erhältlich.
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: [phone]
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: [phone]
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: [phone]
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: [phone]
Fax: [phone]
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: [phone]
Fax: [phone]
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ
TİCARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: [phone]
Fax: [phone]
Entsorgung
000BA073 KN
Anschriften

Original Instruction Manual Printed on chlorine-free paper
Printing inks contain vegetable oils, paper can be recycled.
© ANDREAS STIHL AG & Co. KG, 2015 0458-566-7721-A. VA3.A15. 0000000086_006_GB
FG 3
English
12
{This instruction manual is protected by copyright. All rights reserved, especially the rights to reproduce, translate and process
with electronic systems.
Contents
Dear Customer,
Thank you for choosing a quality
engineered STIHL product.
It has been built using modern
production techniques and
comprehensive quality assurance.
Every effort has been made to ensure
your satisfaction and troublefree use of
the product.
Please contact your dealer or our sales
company if you have any queries
concerning this product.
Your
Dr. Nikolas Stihl
Guide to Using this Manual 13
Safety Precautions and Working
Techniques 13
Intended use 13
Clamping the Guide Bar 14
Mounting the Filing Tool on the
Guide Bar 14
Selecting and Fitting the File 15
Setting Up 16
Sharpening 17
Maintenance and Care 20
Main Parts 21
Disposal 22

FG 3
English
13
Pictograms
All the pictograms attached to the
machine are shown and explained in this
manual.
Symbols in text
WARNING
Warning where there is a risk of an
accident or personal injury or serious
damage to property.
NOTICE
Caution where there is a risk of
damaging the machine or its individual
components.
Engineering improvements
STIHL's philosophy is to continually
improve all of its products. For this
reason we may modify the design,
engineering and appearance of our
products periodically.
Therefore, some changes, modifications
and improvements may not be covered
in this manual.
Always shut off the saw engine before
working with the filing tool. Move the
Master Control lever/slide control or the
separate stop switch to STOP or 0.
Electric saws: Disconnect the plug from
the wall outlet.
It is essential to maintain the angles and
dimensions specified in these
instructions. If a saw chain is incorrectly
sharpened – and in particular if the depth
gauge is set too low – it may increase the
risk of kickback – and personal injury.
Observing the safety precautions and
specifications in these instructions and
the instruction manual of the saw model
on which the filing tool is mounted can
help reduce the risk of injury and
damage to the saw.
This STIHL filing tool can be used to
sharpen all STIHL Oilomatic saw chains
with the exception of square-ground and
carbide-tipped chains.
File correctly
–Sharpen chain frequently, take
away as little metal as possible –
two or three strokes of the file are
usually enough.
–Always file from the inside to the
outside of the cutter.
–The file only sharpens on the
forward stroke
–– lift the file off the cutter on the
backstroke.
–Avoid touching the tie straps and
drive links with the file.
Guide to Using this Manual Safety Precautions and
Working Techniques
Special safety precau-
tions must be observed
while operating the filing
tool to reduce the risk of
personal injury.
Read the operating
instructions carefully and
keep them in a safe place
for later reference.
Wear robust work gloves
made of durable material
(e.g. leather).
Intended use

FG 3
English
14
Checking the Saw Chain
NReplace any damaged or worn
parts of the chain and match the
new parts to the shape and size of
the original parts.
Finding the Master Cutter
NUse a slide caliper to find the
shortest cutter and mark it, e.g. with
chalk.
This is the master cutter for filing all the
other cutters to the same length.
Clamping the Guide Bar
NClamp the guide bar in a bench vise
or, at the cutting site, the STIHL bar
vise (special accessory) to suit the
position of the master cutter.
Master cutter in right-hand row
NClamp the guide bar in the vise with
its nose pointing to the left.
Master cutter in left-hand row
NClamp the guide bar in the vise with
its nose pointing to the right.
NPosition the filing tool on the guide
bar so that the clamping
supports (1) point toward the guide
bar nose and are at the same height
as the top edge of the rivet heads
NTighten the wing screw (2)
Clamping the Guide Bar
523BA012 KN
565BA018 KN
565BA017 KN
Mounting the Filing Tool on
the Guide Bar
2
566BA003 KN
1
1

FG 3
English
15
NCenter the file over the saw chain
using the adjusting screw (3)
NTighten the second clamping
support with the wing screw (4) so
that the saw chain can still be pulled
through with a screwdriver laid on it
perpendicularly
Chain Pitch
The chain pitch (a) is marked on the
depth gauge end of each cutter.
Selecting the file (special accessory)
NSelect the round file (special
accessory) that matches the chain
pitch.
Use only special saw chain sharpening
files. Other files have the wrong shape
and cut and are unsuitable for
sharpening saw chain.
Mounting the round file
NPlace the selected file (1) in the
filing frame.
NTighten down the screws (2)
moderately.
566BA004 KN
43
Selecting and Fitting the File
Mark (a) Chain Pitch
inch mm
1/4 or 1 1/4 6,35
P, PM or 6 3/8 P 9,32
325 or 2 0.325 8,25
3/8 or 3 3/8 9,32
404 or 4 0.404 10,26
Chain Pitch Round file Ø
inch mm mm inch
1/4 6,35 4,0 5/32
3/8 P 9,32 4,0 5/32
0.325 8,25 4,8 3/16
3/8 9,32 5,2 13/64
0.404 10,26 5,5 7/32
689BA027 KN
a
564BA003 KN
1
22

FG 3
English
16
Adjusting the sharpening angle
NDetermine the sharpening angle
from the table below
NSet sharpening angle (3)
The toothing of the clamping device is
5°.
NPosition the tooth head of the
master cutter (4) approximately
under the middle of the stop
roller (5)
Aligning the filing frame
NMove the round file (6) downward
between the tooth face and depth
gauge of the master cutter by
swiveling and lifting the filing frame
NTurn the adjusting screw (7) (anti-
clockwise – file lower, clockwise –
file higher) until approx. 1/4 of the
diameter of the sharpening file
protrudes above the tooth head
Setting Up
Chain type Sharpening
angle
Rapid-Standard (RC...) 30°
Rapid-Micro (RM...) 30°
Rapid-Super (RS...) 30°
Picco-Micro (PM...) 30°
Picco-Super (PS...) 30°
Ripping
(RCX, RMX, PMX) 10°
3
566BA018 KN
5
4
566BA007 KN
6
566BA008 KN
7
566BA009 KN
565BA030 KN

FG 3
English
17
NBy turning theknurled nut (8), adjust
the stop (9) until it lies against the
back of the cutter that is to be
sharpened (master cutter)
NThen turn theknurled nut a little
further until the tooth face presses
against the file and the stop
tube (10) lifts up from the stop
roller (4) by approx. 0.1 to 0.2 mm
Sharpening the master cutter
NSharpen the master cutter with 2 or
3 rapid file strokes from the inner to
outer edge of the tooth face
NCheck whether the stop tube (1) lies
against the stop roller (2)
NIf necessary, readjust the stop (3)
and advance saw chain. Check stop
position again
8
566BA020 KN
9
10
10 4
4
566BA021 KN
Sharpening
2
1
1
3
2
566BA011 KN

FG 3
English
18
Sharpening the first row of cutters
NSharpen all cutters in this row of
cutters using the setting made with
the master cutter
NSwivel filing frame upward
NAdvance saw chain to the next
cutter in this row of cutters – press
cutter against stop
Make certain that the stop (3) always
lies precisely against the back of the
cutter that is to be sharpened.
NSwivel filing frame downward
NSharpen cutter
NRepeat operation until all cutters in
a row of cutters have been
sharpened
Sharpening the second row of cutters
Once all cutters in the first row of cutters
have been sharpened, the sharpening
tool must be set up for the other row of
cutters. Adjustments are made as
described in "Adjustment".
NSwivel filing frame upward
NLoosen the knurled nut (1)
NLift the guide piece completely out
of the toothing – turn to the identical
angle marking on the opposite side
NTighten knurled nut
NRe-clamp guide bar, rotated by
180°, in a vise or in a STIHL bar
clamp (special accessory)
NRe-clamp file
NSwivel filing frame downward
NMove the round file downward
between the tooth face and depth
gauge of the first cutter in the
second row of cutters
NSharpen the first cutter in the
second row of cutters
NMeasure tooth length (A)
If the tooth length varies from the length
of the master cutter:
NMove stop (3) forward or backward
and sharpen again
NCheck tooth length (A)
NIf necessary, repeat until there is no
longer any deviation
NSharpen all cutters in the second
row of cutter using this setting
Depth gauge
NSelect the appropriate file
gauge(special accessory) for the
chain pitch
3
566BA013 KN
1
566BA022 KN
566BA023 KN
566BA024 KN
A
566BA025 KN
3
