Pompa zaino a pressione 16 L
Bomba de mochila de presión 16 L
Rückenspritze 16 L
Pressure backpack sprayer 16 L
REV. 01

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
23
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
Introduzione
La pompa a zaino è un prodotto di ultima tecnologia, che assicura una buona portabilità, durata
e facilità d‘uso.
Questo manuale d‘uso contiene informazioni importanti per la sicurezza, per la costruzione,
il funzionamento, la manutenzione, la conservazione e per risolvere i problemi. Conservate le
istruzioni in modo che siano sempre disponibili ad altri utenti.
Le caratteristiche tecniche, descrizioni ed illustrazioni riportate in questo manuale sono le più
accurate possibili secondo le conoscenze al momento della pubblicazione, ma possono essere
modificate senza preavviso.
1. Descrizione generale............................................................................................... 4
2. Fornitura ........................................................................................................................ 5
3. Avvertenze per uso in sicurezza........................................... ........................... 6
4. Parametri tecnici....................................................................................................... 9
5. Componenti e ricambi.......................................................................................... 10
6. Montaggio................................................................................................................... 12
• Montaggio della cinghia ....................................................................................... 12
• Montaggio della lancia ......................................................................................... 12
• Mancino e destrimano ......................................................................................... 13
7. Utilizzo .......................................................................................................................... 13
• Riempimento ........................................................................................................ 13
• Operazione ........................................................................................................... 13
• Regolatore di flusso......................................... .................................................... 14
• Controllo dell’interruttore di leva......................................................................... 14
8. Pulizia e manutenzione........................................................................................ 15
9. Dove riporre la pompa a zaino ........................................................................ 15
10. Problematiche........................................................................................................... 16
Indice

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
45
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
1. Cinghie
2. Serbatoio
3. Tubo di mandata
4. Kit ugelli
5. Lancia in alluminio
6. Lancia in fibra di vetro
7. Regolatore di flusso
8. Misurino
9. Manuale d‘uso
FornituraDescrizione generale
2
1

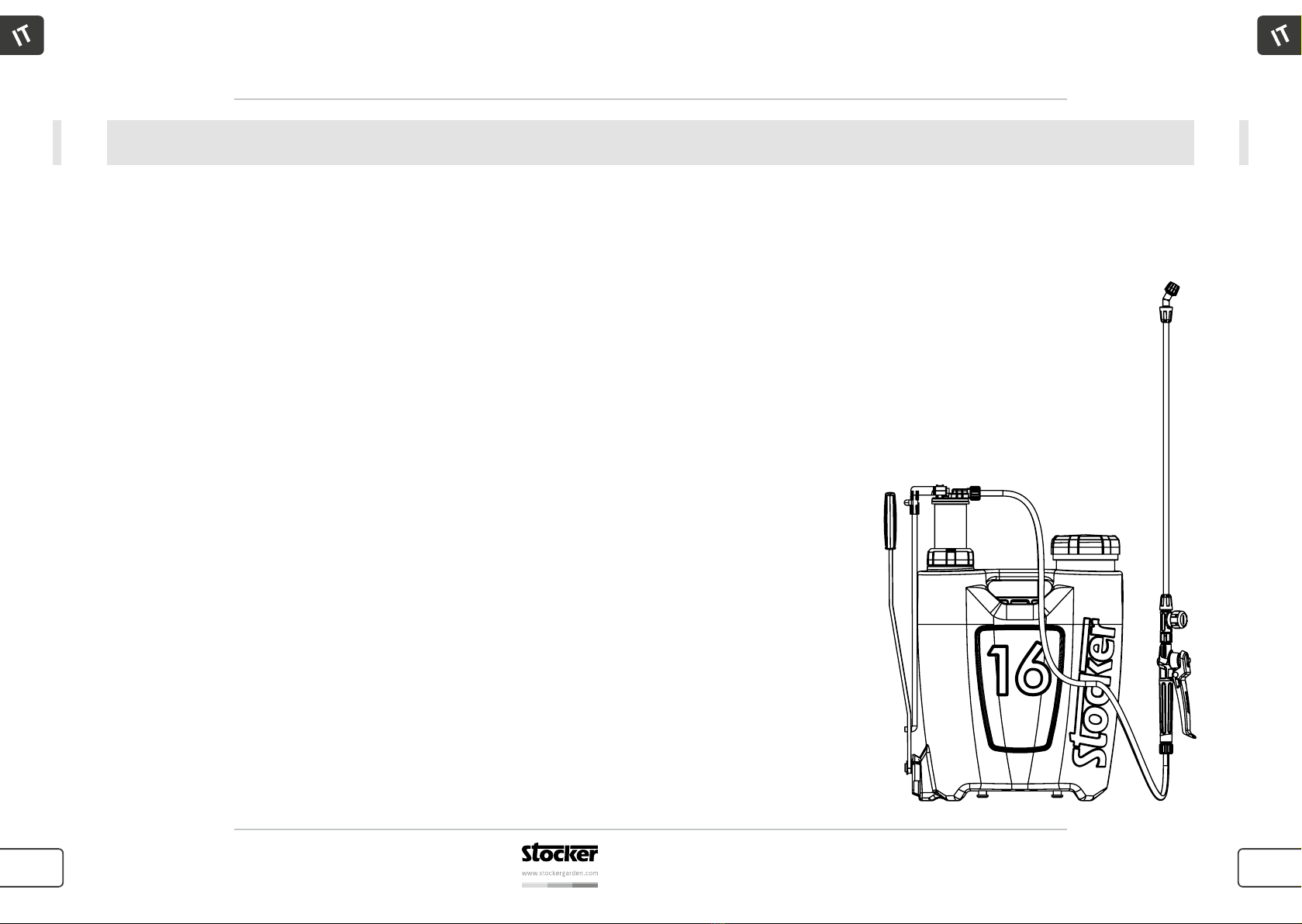

La pompa a zaino può essere utilizzata per la vaporizzazione di acqua, prodotti chimici e ormoni
destinati al controllo delle malattie di vari tipi di raccolti, fiori e piante da giardino, per la pulizia
del verde pubblico così come per il controllo delle malattie in ricoveri per uccelli e stalle per ani-
mali. La dosatura dei prodotti nebulizzati deve essere conforme alle prescrizioni del produttore.
La pompa non può essere utilizzata per solventi, prodotti chimici puri o altamente concentrati.
Questo dispositivo può essere utilizzato solo da persone adulte e qualificate, in buono stato di
salute e non sotto l’effetto di alcool o droghe. I minorenni, di età superiore ai 16 anni, possono
utilizzare il dispositivo sotto la supervisione di un adulto. L’utilizzo non è consentito a disabili e ai
minorenni di età inferiore ai 16 anni.
La pompa a zaino deve essere portata a spalle. È dotata di una camera d’aria incorporata che
ne rende compatte le dimensioni. Grazie alla forma ergonomica del serbatoio la pompa a zaino
si adatta alla forma della schiena ed è confortevole da trasportare. La pompa a zaino è fatta con
materiali di qualità che assicurano la resistenza alla corrosione di liquidi acidi o basici. La pompa
a zaino è ermetica e di lunga durata.

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
67
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
Avvertenze per uso in sicurezzaAvvertenze per uso in sicurezza
3
3

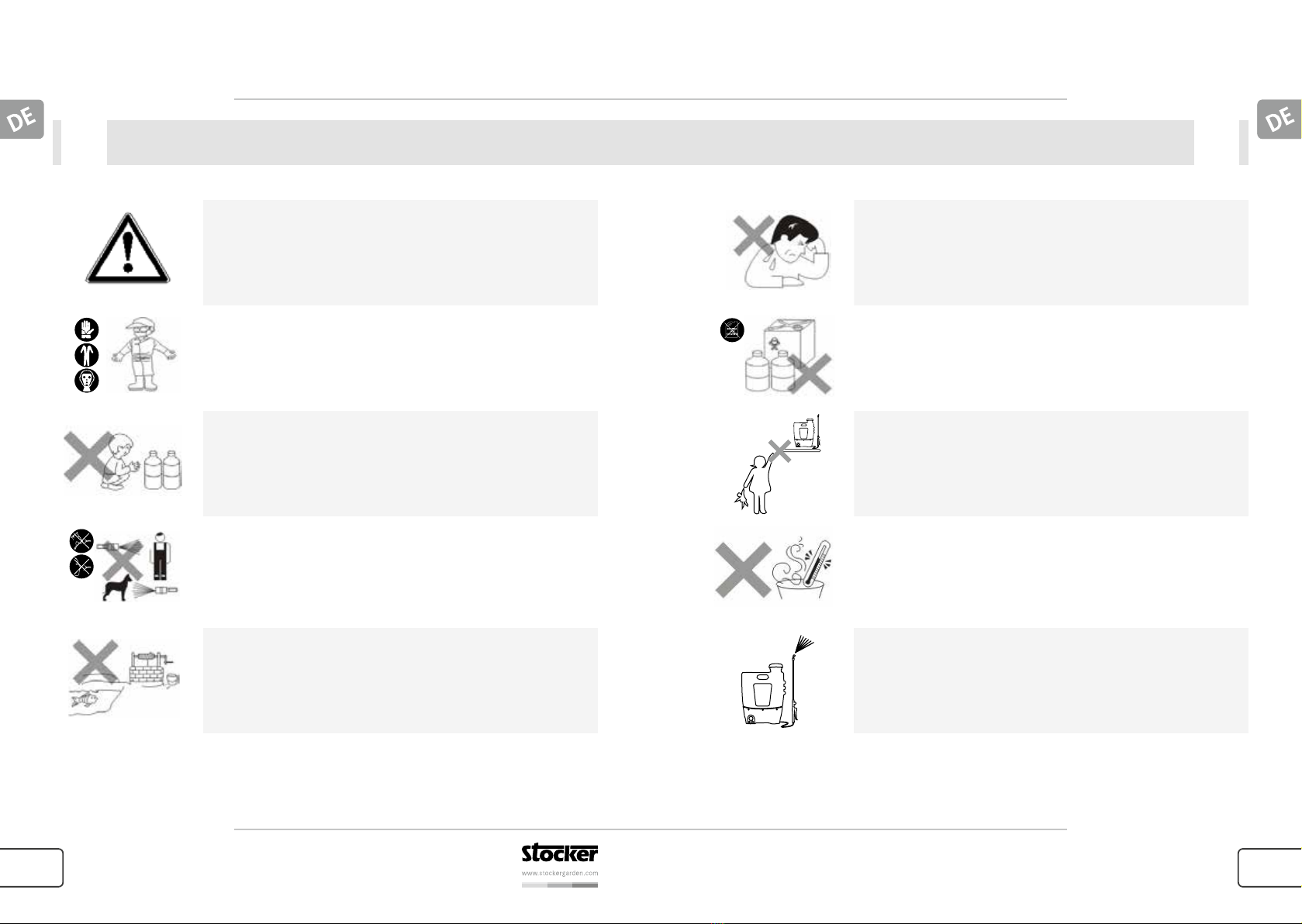

Persone in condizioni di salute non perfette o in stato di
gravidanza non devono maneggiare pesticidi. E’ vietato bere
alcol dopo l’utilizzo di pesticidi.
Non utilizzare mai acidi, sostanze alcaline o altre soluzioni
infiammabili. Non utilizzare sostanze altamente tossiche o altamente
pesticidi per malattie, prodotti dell’orto, alberi da frutto ed altre
sostanze commestibili. Assicurarsi che il tempo trascorso tra l’uso dei
pesticidi e il consumo dei cibi sia sufficientemente lungo.
La pompa a zaino deve essere tenuta al riparo e lontano
dalla portata dei bambini.
Le sostanze chimiche utilizzate nella pompa a pressione non
devono avere temperature superiori a 45°C. L’utilizzo a più di
45°C ed a meno di 10°C deve essere evitato.
Fate una prova con acqua pulita per provare che tutte le
giunture tengano e che lo spruzzo sia in ordine. Accertatevi
che tutto sia a posto prima di preparare la sostanza chimica
da utilizzare.
Siete tenuti a leggere questo manuale di istruzioni e a se-
guirne le indicazioni di utilizzo, al fine di garantire il corretto
funzionamento del prodotto.
L’operatore deve indossare mascherina, cappello e vestiti di
protezione, guanti impermeabili e stivali di gomma.
I pesticidi devono essere conservati lontano dalla portata
dei bambini. L’utilizzo deve essere effettuato seguendo le
indicazioni del produttore.
Non dirigere mai il getto spray su persone o animali. Non
lavorare mai contro vento.
I residui chimici devono essere conservati nei contenitori
appositi e non essere versati a terra o in corsi d‘acqua.

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
89
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
1. Quantità di riempimento max.: ................................................... 16 litri
2. Pressione di utilizzo max.: .......................................................... 5,5 bar
3. Peso netto: .................................................................................. 3.050 g
4. Dimensioni: ................................................................................. 440 x 160 x h 575 mm
5. Lunghezza lancia: ........................................................................ 91 cm
6. Lunghezza tubo: .......................................................................... 145 cm
Parametri tecniciAvvertenze per uso in sicurezza
4
3
La preparazione delle sostanze chimiche deve seguire
sempre le indicazioni e la formula fornita dal produttore. Una
alterazione non autorizzata della diluizione delle sostanze è
proibita e potrebbe causare seri danni a persone, animali ed
avere effetti sull‘azione pesticida in natura.

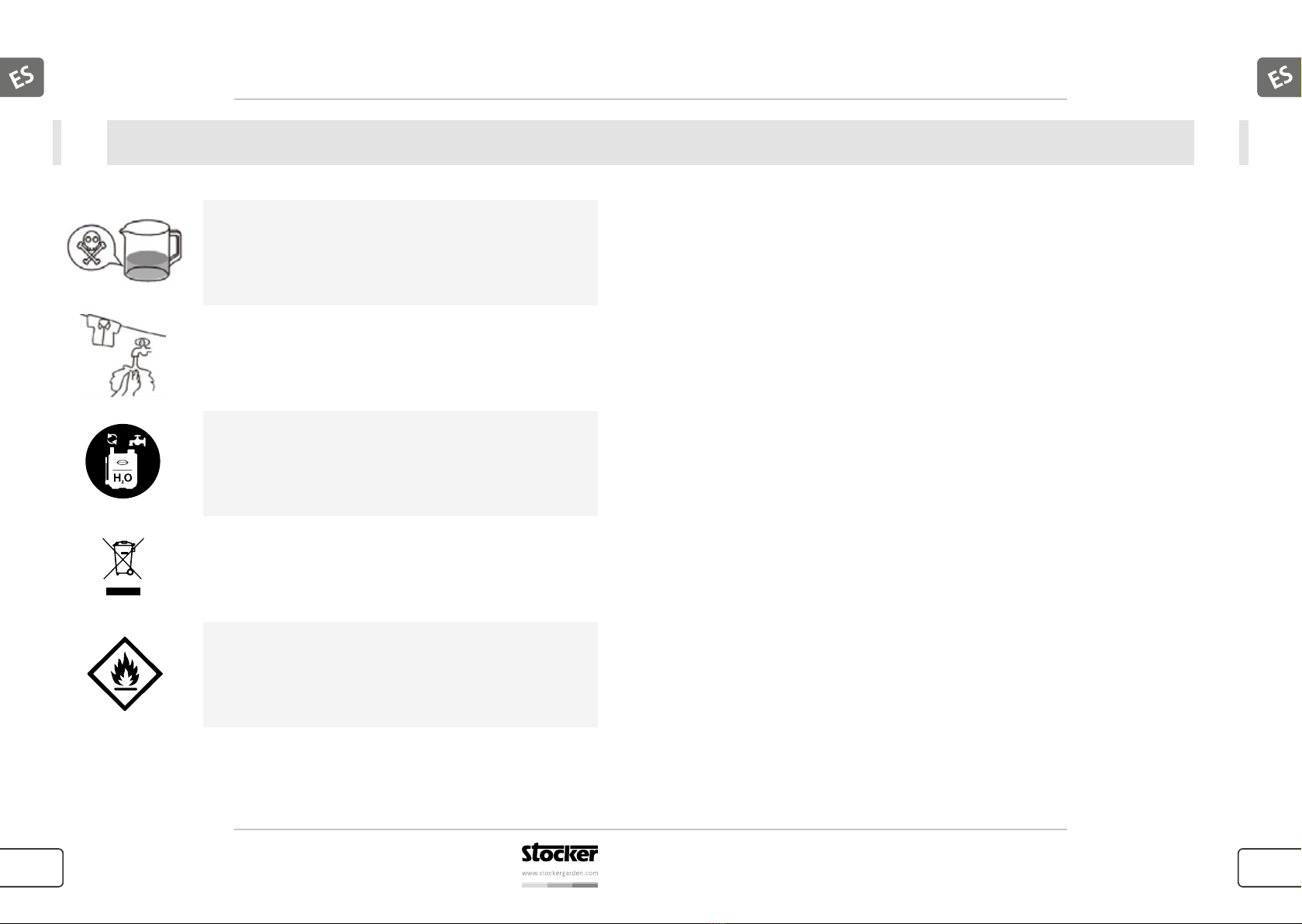

Al termine dell’utilizzo della pompa a pressione cambiare i
vestiti e lavare con acqua corrente le parti del corpo (mani e
viso) che sono rimaste esposte. In caso di pesticidi altamente
tossici è consigliabile una doccia.
Dopo l’uso risciacquare la pompa e la lancia con acqua pulita
e riporla capovolta.
Smaltimento: non smaltire la pompa nei rifiuti domestici. La
pompa deve essere portata alla stazione di riciclaggio locale.
Non vaporizzare su superfici con temperatura superiore a
+40°C o su fiamme libere.

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
10 11
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
Componenti e ricambiComponenti e ricambi
5
5
Ricambi per la lancia
Ricambi per la pompa
1
9
10
1312
11
8
1248/1 Serbatoio
7242/8 Tappo e filtro
8242/11 Tubo di mandata
9R-253 Cinghia
10 243/21 Ghiera e guarnizione
11 243/22 Set o-rings
12 248/24 Manico per pompante
13 248/25 Pompante con guarnizione
14 242/29 Lancia
15 242/30 Impugnatura
16 242/31 Regolatore di flusso
Ricambi per la lancia
Ricambi per la pompa
14
15
16
7

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
12 13
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
MontaggioMontaggio
6
6
Mancino e destrimano
La pompa a zaino può essere utilizzata sia da destrimani che da mancini.
Per essere usata dai mancini, posizionare le cinghie sul lato con le diciture in rilievo e fissarle
come descritto in „Montaggio della cinghia“ (pagina precedente).

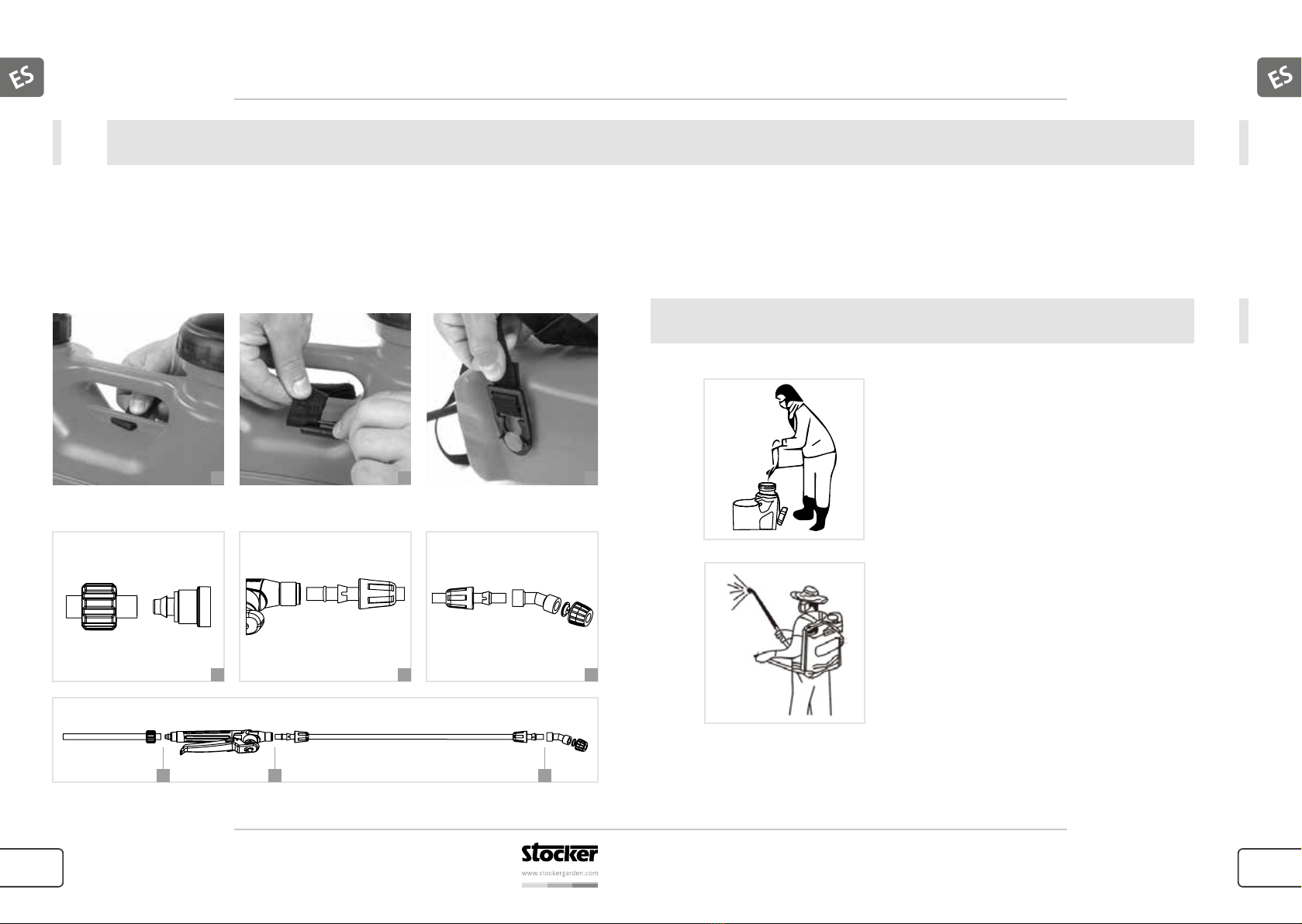

Montaggio della cinghia
1. Infilare la parte superiore della cinghia nell’apposita apertura di plastica.
2. Fissarla con il clip.
3. Bloccare la cinghia alla base della pompa, facendo scattare l’anello di plastica attorno ai
perni in rilievo.
Montaggio della lancia
A B C
A B C
123
Utilizzo
7
Riempimento
Prima dell’utilizzo, togliere il tappo del serbatoio e riempirlo
attraverso il filtro con le sostanze liquide da utilizzare, quindi
riposizionare il tappo. Attenzione: La pompa a zaino deve sempre
essere in posizione verticale! Non immergere mai la pompa in
acqua per pulirla o riempirla!
Operazione
Azionare l’asta un paio di volte prima di iniziare il lavoro.
Mantenere la pressione azionando l’asta.

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
14 15
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
Pulizia e manutenzioneUtilizzo
8
7
Regolatore di flusso
Ruotando la manopola superiore si possono impostare 4 livelli di
pressione, facilmente azionabili (0, 1, 2, 3).
Al termine di ogni utilizzo la pompa a zaino deve essere pulita per evitare corrosioni e blocchi
dello spruzzatore causati dai liquidi pesticidi. Inoltre la pulizia regolare del prodotto può evitare
danni alle colture nel caso in cui un prodotto utilizzato si dovesse mescolare con il prodotto
precedentemente utilizzato.
Pulire la superficie della pompa a zaino con un panno umido. Riempire il serbatoio con dell’acqua
e scuotere energicamente, quindi azionare la pompa per fare uscire tramite vaporizzazione
l’acqua utilizzata per la pulizia. I filtri e lo spray del serbatoio possono essere smontati per essere
puliti con acqua.
La pompa a zaino dovrebbe essere tenuta al riparo, in un posto asciutto e lontana dalla portata
dei bambini.
9
Dove riporre la pompa a zaino
Controllo dell‘interruttore di leva
La pompa a zaino è dotata di un’unità di protezione che permette di rilasciare automaticamente
la pressione quando l’interruttore è chiuso o gli ugelli sono bloccati durante le normali
operazioni di irrorazione.
1. Chiuso
2. Tenendo premuto, lo spruzzo funziona in continuazione.
3. Dopo aver premuto il bottone a lato, lo spruzzo funziona di continuo senza dover tenere
premuta l’impugnatura con la mano.
3
1 2

Art. 248
Pompa zaino a pressione 16 L
Art. 248
Pompa zaino a pressione 16 L
16 17
Per ulteriori informazioni sul prodotto si prega di contattare [email protected].
Per novità e informazioni iscriviti alla newsletter: www.stockergarden.com/newsletter
Problematiche
Problema Causa Soluzione
Mancanza o scarsa
vaporizzazione
Gli anelli di tenuta in un
qualche punto possono
essere svitati o danneggiati
Riavvitarli o sostituirli
Barra a pressione troppo
dura.
Il filtro o la testa del
vaporizzatore è bloccato
Pulire il filtro o il
vaporizzatore ed applicare
grasso lubrificante su tutte
le parti in movimento
Diminuzione della pressione
Il pistone o il galleggiante
possono essere danneggiati.
La guarnizione di tenuta si è
allentata
Riposizionare il pistone, il
galleggiante, riposizionare la
guarnizione di tenuta
Non si produce pressione
azionando la barra a
pressione
La guarnizione di tenuta è
stata posizionata male o si
è tolta
Riposizionare la guarnizione
di tenuta
10

Art. 248
Bomba de mochila de presión 16 L
Art. 248
Bomba de mochila de presión 16 L
18 19
Para más informaciones sobre el producto póngase en contacto con [email protected]
Para noticias e informaciones suscríbase al boletín: www.stockergarden.com/newsletter
Introducción
La bomba de mochila es un producto de última tecnología, que asegura una buena portabilidad,
duracción y fácil de usar.
Este manual de uso contiene importantes informaciones para la seguridad, el mantenimiento,
la conservación y la solución a los problemas. Conservar las instrucciones de manera que estén
siempre disponibles a otros usuarios.
Las características técnicas, descripciones y imágenes que contiene este manual son las más
cuidadosas posibles en base a los conocimientos al momento de su publicación, pero pueden
ser modificadas sin preaviso.
1. Descripción general............................................................................................... 20
2. Suministro................................................................................................................... 21
3. Advertencias para un uso seguro.................................................................. 22
4. Parámetros técnicos ............................................................................................. 25
5. Componentes y recambios................................................................................ 26
6. Montaje ........................................................................................................................ 28
• Montaje correa..................................................................................................... 28
• Montaje lanza....................................................................................................... 28
• Zurdos y diestros.................................................................................................. 29
7. Utilizo............................................................................................................................. 29
• Llenado de líquido ................................................................................................ 29
• Operación ............................................................................................................. 29
• Regulador de flujo ................................................................................................ 30
• Control del interruptor a palanca......................................................................... 30
8. Limpieza y mantenimiento ................................................................................ 31
9. Dónde guardar la bomba de mochila........................................................... 31
10. Solución de problemas ........................................................................................ 32
Índice
