SUHNER MACHINING MAX40R Technical manual

BetrieBsanleitung
ÜBersetzung vom «Dossier technique original»
technical Document
translations of the «Dossier technique original»
manuale tecnico
traDuzione Delle «Dossier technique original»
Documentación técnica
traDucción Del «Dossier technique original»
manual De instruções
traDução Do «Dossier technique original»
English
DEutch
PortugúEs
EsPañol
italiano
Dossier technique original
Français
MAX 40 R

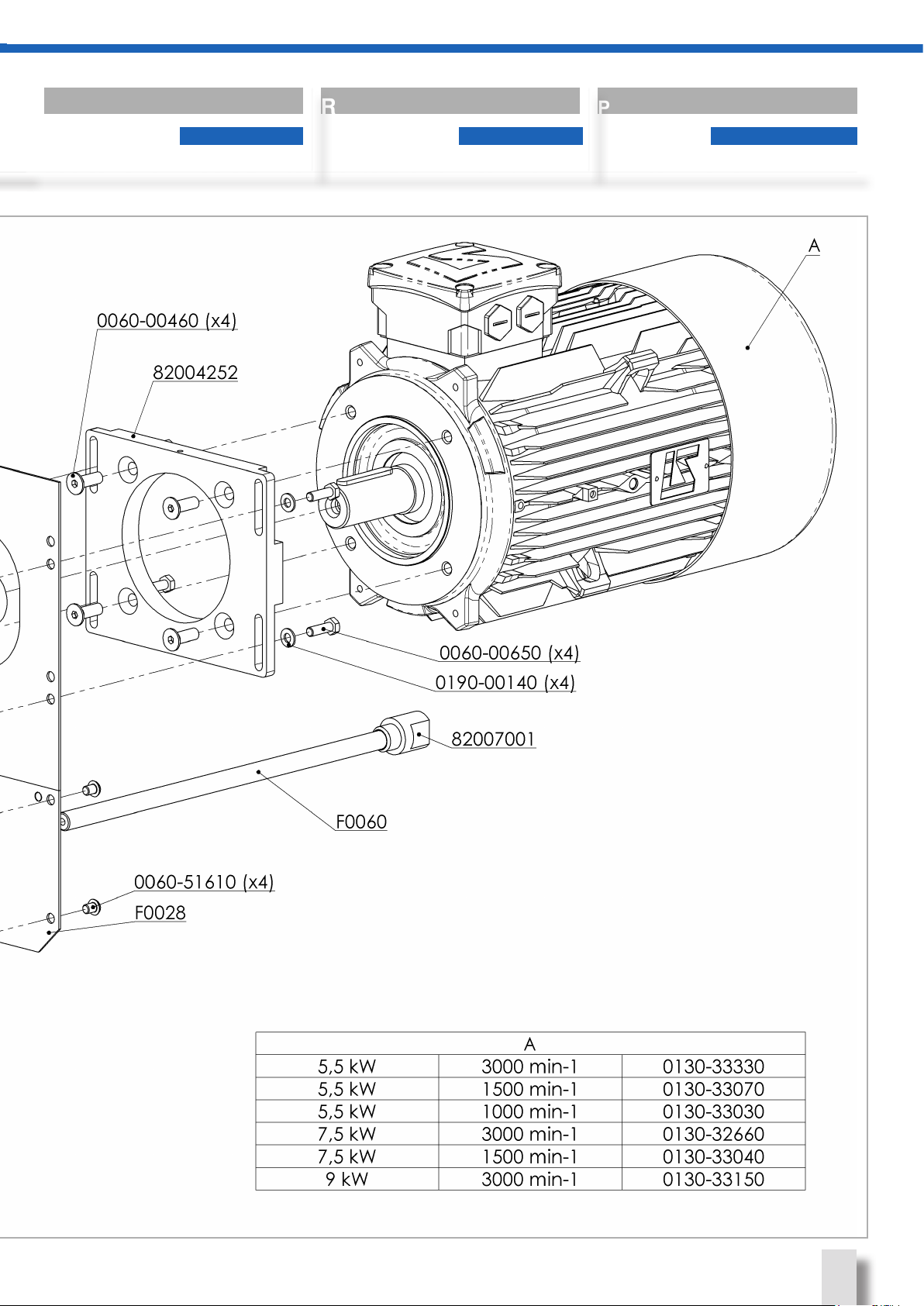

English

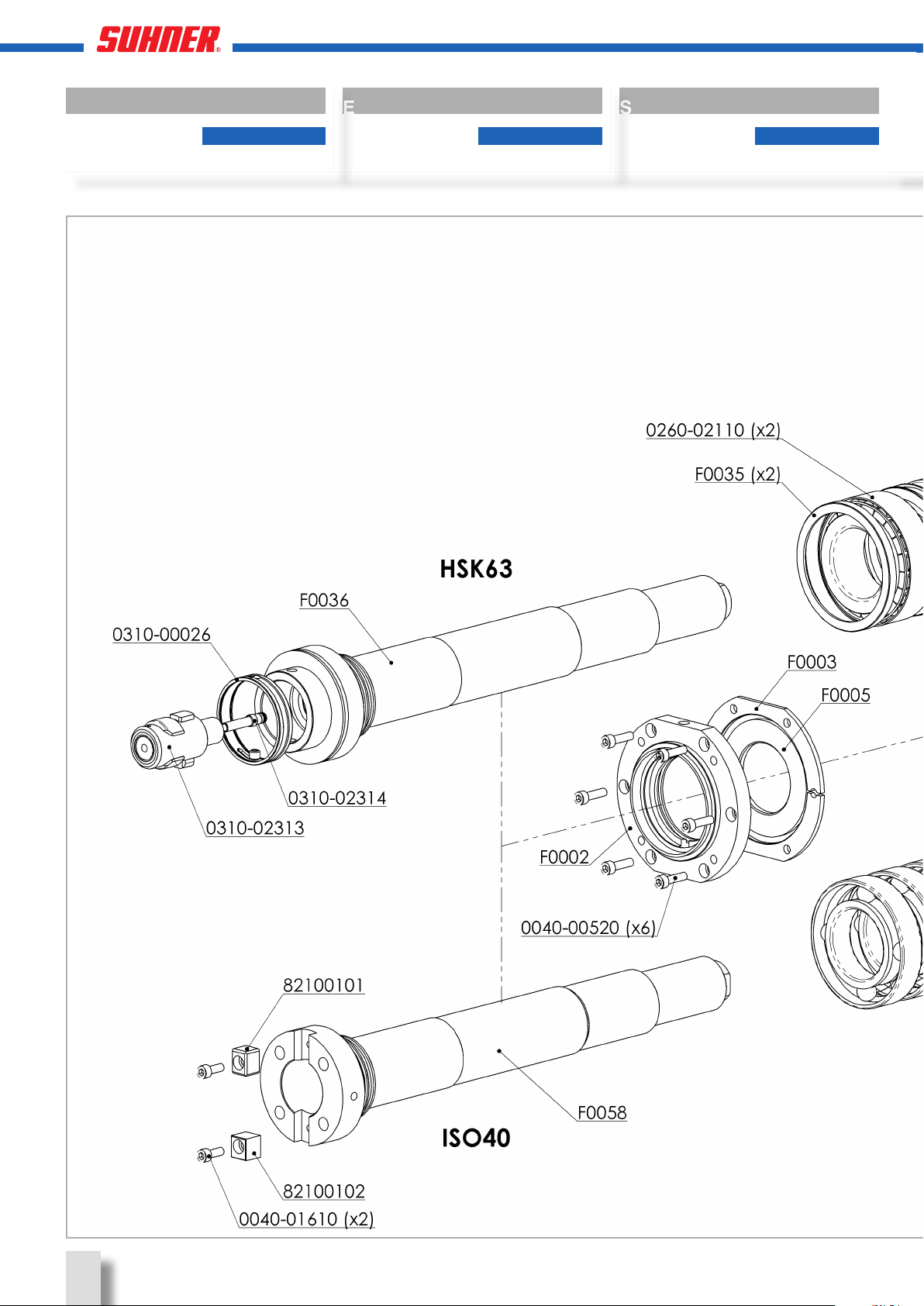

sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
2

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
4

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
5

English
spEEd options
Toothed pulley drive
8M50
Français
Variantes de Vitesses
Entraînement par courroie
crantée 8M50
Deutsch
Drehzahlvarianten
Zahnriemenantrieb
8M50
6
5.5kW
0130-33030
5.5kW
0130-33070
7.5kW
0130-33040
5.5kW
0130-33330
7.5kW
0130-32660
9kW
0130-33150
Nominal speed nN(rpm)
1000 1500 3000
ø38
Spindle (min-1)
Z= No Z= No L= No No
28 82004638 56 F0220 776 0110-01460 0040 - 00600 500 750 1500
32 82004640 56 F0220 776 0110-01460 0040 - 00640 571 857 1714
28 82004638 48 F0219 720 82005903 0040 - 00640 583 875 1750
26 82004637 44 F0218 720 82005903 0040 - 00600 591 886 1773
28 82004638 44 F0218 720 82005903 0040 - 00640 636 955 1909
36 82004642 56 F0220 800 0110-01500 0040-00640 643 964 1929
32 82004640 48 F0219 776 0110-01460 0040 - 00600 667 1000 2000
28 82004638 40 F0217 720 82005903 0040 - 00600 700 1050 2100
40 82004644 56 F0220 800 0110-01500 0040-00640 714 1071 2143
32 82004640 44 F0218 720 82005903 0040 - 00640 727 1091 2182
36 82004642 48 F0219 776 0110- 01460 0040- 00600 750 1125 2250
32 82004640 40 F0217 720 82005903 0040 - 00640 800 1200 2400
36 82004642 44 F0218 776 0110- 01460 0040-00580 818 1227 2455
40 82004644 48 F0219 776 0110-01460 0040- 00640 833 1250 2500
36 82004642 40 F0217 720 82005903 0040- 00640 900 1350 2700
40 82004644 44 F0218 776 0110-01460 0040 - 00600 909 1364 2727
40 82004644 40 F0217 776 0110-01460 0040 - 00600 1000 1500 3000
48 F0169 44 F0218 800 0110-01500 0040-00640 1091 1636 3273
48 F0169 40 F0217 776 0110-01460 0040- 00640 1200 1800 3600

Portugúes
Variantes de rotações
Unidade de correia dentada
8M50
Español
VariantEs dE númEros dE
rEVolucionEs
Accionamiento de correas
dentadas 8M50
ItalIano
VarIantI dI VelocItã dI
rotazIone
Trasmissione a cinghia
dentata 8M50
7
5.5kW
0130-33030
5.5kW
0130-33070
7.5kW
0130-33040
5.5kW
0130-33330
7.5kW
0130-32660
9kW
0130-33150
Nominal speed nN(rpm)
1000 1500 3000
ø38
Spindle (min-1)
Z= No Z= No L= No No
28 82004638 56 F0220 776 0110-01460 0040 - 00600 500 750 1500
32 82004640 56 F0220 776 0110-01460 0040 - 00640 571 857 1714
28 82004638 48 F0219 720 82005903 0040 - 00640 583 875 1750
26 82004637 44 F0218 720 82005903 0040 - 00600 591 886 1773
28 82004638 44 F0218 720 82005903 0040 - 00640 636 955 1909
36 82004642 56 F0220 800 0110-01500 0040-00640 643 964 1929
32 82004640 48 F0219 776 0110-01460 0040 - 00600 667 1000 2000
28 82004638 40 F0217 720 82005903 0040 - 00600 700 1050 2100
40 82004644 56 F0220 800 0110-01500 0040-00640 714 1071 2143
32 82004640 44 F0218 720 82005903 0040 - 00640 727 1091 2182
36 82004642 48 F0219 776 0110- 01460 0040- 00600 750 1125 2250
32 82004640 40 F0217 720 82005903 0040 - 00640 800 1200 2400
36 82004642 44 F0218 776 0110- 01460 0040-00580 818 1227 2455
40 82004644 48 F0219 776 0110-01460 0040- 00640 833 1250 2500
36 82004642 40 F0217 720 82005903 0040- 00640 900 1350 2700
40 82004644 44 F0218 776 0110-01460 0040 - 00600 909 1364 2727
40 82004644 40 F0217 776 0110-01460 0040 - 00600 1000 1500 3000
48 F0169 44 F0218 800 0110-01500 0040-00640 1091 1636 3273
48 F0169 40 F0217 776 0110-01460 0040- 00640 1200 1800 3600

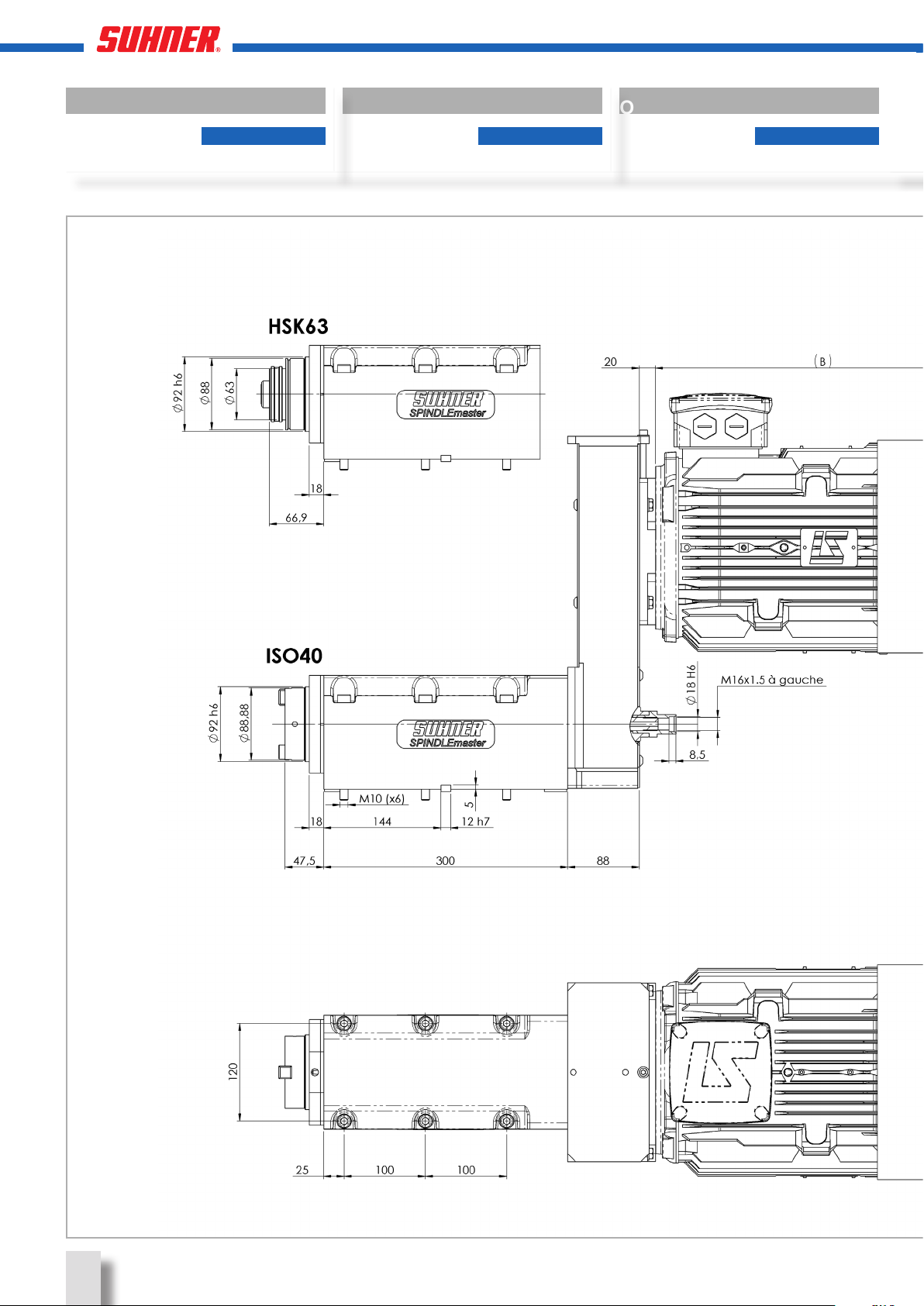

English
OutlinE dimEnsiOn
Français
Croquis de dimensions
Deutsch
MassbilDer
8

Portugúes
Croquis Cotado
Español
Croquis dE dimEnsions
ItalIano
PIano delle dImensIon
9

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Disposal
Friendly-to-the-environment dis-
posal.
Power connector
Before any work is carried out on
the machine, disconnect the pow-
er connector.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïe
Porter des lunettes de protection et
une protection de l’ouïe.
Elimination
Elimination favorable à l’environne-
ment.
Fiche du secteur
Avant tout travail sur la machine,
retirer la fiche du secteur.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Entsorgung
Umweltfreundliche Entsorgung.
Netzstecker
Vor jedem Arbeiten an der Maschi-
ne Netzstecker ziehen.
10

SímboloS
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Eliminação
Eliminação respeitadora do meio ambi-
ente.
Ficha de conexão à rede
Antes de qualquer trabalho na máquina,
retirar a ficha da tomada.
SímboloS
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Gestión de residuos
Eliminar los residuos sin contaminar el
medio ambiente.
Enchufe de red
Desconectar el enchufe de la red eléc-
trica.
simboli
PortugúesesPañol
italiano
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Smaltimento
Smaltimento rispettoso
dell‘ambiente.
Presa di rete
Prima di ogni lavoro sulla macchina to-
gliere la presa di rete.
11

English
ContEnts
Page
1.1 General notes on safety .....26
1.2 Use of the machine for
pUrposes for which it is
intended .................................26
1.3 incorrect Use........................26
1.4 declaration of incorporation
................................................26
2.1 assembly instrUctions .........26
2.2 connectinG the power to the
machine...................................26
2.3 ratinG data.............................27
2.4 operatinG conditions ...........27
2.5 safety instrUctions to be
observed on commissioninG .27
3.1 machine ..................................27
3.2 tools ......................................29
4.1 preventive maintenance .......29
4.2 troUbleshootinG...................29
4.3 belt tension...........................29
4.4 repair .....................................30
4.5 warranty ...............................30
4.6 storaGe..................................30
4.7 disposal / environmental
compatibility ..........................30
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité..................................14
1.2 Utilisation conforme àla
destination.............................14
1.3 Utilisation contraire àla
destination.............................14
1.4 déclaration d‘incorporation
(oriGinal) ...............................14
2.1 instrUctions de montaGe......14
2.2 raccordement de la machine
................................................14
2.3 performances .......................15
2.4 conditions d’exploitation.....15
2.5 indications relatives àla
sécUrité lors de la mise en
service....................................15
3.1 machine ..................................15
3.2 oUtillaGe ...............................17
4.1 maintenance préventive .......17
4.2 dépannaGe .............................17
4.3 tension de la coUrroie .........17
4.4 réparation .............................18
4.5 prestation de Garantie .........18
4.6 entreposaGe..........................18
4.7 elimination / capatibilité envi-
ronnementale ........................18
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis .....................20
1.2 bestimmUnGsGemässe
verwendUnG...........................20
1.3 nicht bestimmUnGsGemässe
verwendUnG...........................20
1.4 einbaUerklärUnG...................20
2.1 montaGeanleitUnG ................20
2.2 anschliessen der maschine .20
2.3 leistUnGsdaten......................21
2.4 betriebsbedinGUnGen............21
2.5 sicherheitshinweise zUr inbe-
triebnahme .............................21
3.1 maschine ................................21
3.2 werkzeUGe.............................23
4.1 vorbeUGende instandhaltUnG
................................................23
4.2 störUnGsbehebUnG...............23
4.3 riemenspannUnG ....................23
4.4 reparatUr ..............................24
4.5 GarantieleistUnG ..................24
4.6 laGerUnG ...............................24
4.7 entsorGUnG / UmweltverträG-
lichkeit ...................................24
12

Índice
Portugúes
1.1 indicações Gerais sobre a
técnica de seGUrança ...........44
1.2 Utilização correcta para os
fins previstos ........................44
1.3 Utilização incorrecta...........44
1.4 declaração de montaGem.....44
2.1 instrUções de montaGem ......44
2.2 conexão da máqUina .............44
2.3 características técnicas .....45
2.4 condições de operação........45
2.5 indicações de seGUrança no
arranqUe inicial.....................45
3.1 máqUina.................................45
3.2 ferramentas ..........................47
4.1 manUtenção preventiva........47
4.2 eliminação de avarias............47
4.3 tensão da correia .................47
4.4 reparação..............................48
4.5 condições de Garantia .........48
4.6 armazenaGem ........................48
4.7 eliminação / compatibilidade
ambiental................................48
Índice
español
1.1 indicación General relativa a
seGUridad ...............................38
1.2 Uso conforme al pre-visto ..38
1.3 Uso no conforme al previsto
................................................38
1.4 declaración de incorporación
................................................38
2.1 instrUcciones de montaje ....38
2.2 conexión de la máqUina........38
2.3 datos de rendimiento............39
2.4 condiciones de Uso...............39
2.5 indicadiones de seGUridad
para la pUesta en servicio ....39
3.1 máqUina..................................39
3.2 herramientas.........................41
4.1 mantenimiento preventivo....41
4.2 eliminación de averías...........41
4.3 tensión de correa.................41
4.4 reparación.............................42
4.5 Garantía.................................42
4.6 alimacenamiento....................42
4.7 eliminación / compatibilidad
con el medio ambiente...........42
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza................................32
1.2 impieGo conforme della
macchina ................................32
1.3 impieGo non conforme .........32
1.4 dichiarazione di montaGGio..32
2.1 instrUzioni per il montaGGio.32
2.2 allacciamento della macchina
................................................32
2.3 dati sUlle prestazioni ...........33
2.4 condizioni di impieGo .............33
2.5 informationi sUlla sicUrezza
per la messa in servizio.........33
3.1 macchina................................33
3.2 Utensili...................................35
4.1 manUtenzione preventiva .....35
4.2 rimozione di difetti ...............35
4.3 tensione cinGhia....................35
4,4 riparazioni .............................36
4.5 Garanzia.................................36
4.6 immaGazzinamento.................36
4.7 smaltimento / compatibilità
ambientale..............................36
PáginaPáginaPagina
13

1. inDication rElativE à
la sécurité
1.1 InstructIons générales de sécurIté
Ce dossier technique est valable pour la machine MAX
40 R.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utIlIsatIon conforme àla destInatIon
La machine est conçue pour les usinages axiaux et/ou
radiaux comme le fraisage, le perçage, l’alésage en tirant,
l’extraction, le meulage, la fragmentation des copeaux, le
lamage et le lamage en tirant. La machine est spéciale-
ment conçue pour la construction d’installations.
1.3 utIlIsatIon contraIre àla destInatIon
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclaratIon d‘IncorporatIon (orIgInal)
Par la présente, le fabricant SOMEX S.A.S., F-68190 En-
sisheim, de la quasi-machine (voir au dos le type et le
numéro de série) déclare que les exigences essentielles
suivantes de la directive 2006/42/CE sont appliquées et
respectées selon l‘annexe I : 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2,
1.3.7, 1.3.8.1, 1.5.1, 1.5.4 et 1.6.1. Une documentation tech-
nique conforme à l‘annexe VII de la directive Machines
a été conçue pour la quasi-machine. Fondé de pouvoir
: I. Sebben. Les documents techniques seront commu-
niqués aux organismes autorisés sur demande motivée
sous forme papier ou électronique. Cette quasi-machine
ne peut être mise en service que s‘il est constaté que la
machine à laquelle la quasi-machine doit être incorporée
répond aux dispositions de la directive Machines. F-En-
sisheim, 10/2020.
I. Sebben/Chef de division
2. MisE En sErvicE

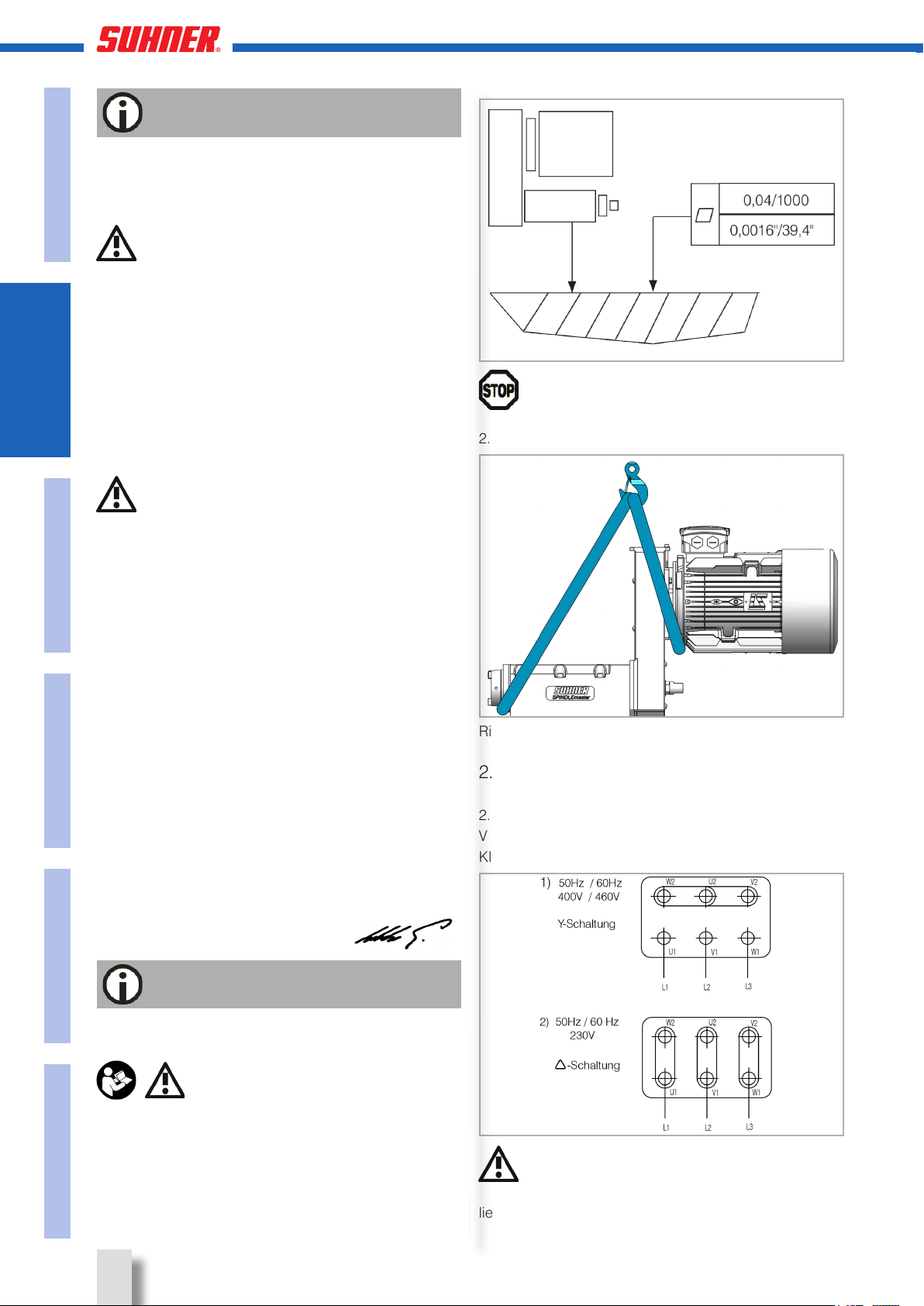

2.1 InstructIons de montage
Déviation maximale admissible pour la
fixation de la machine.
La fixation de la machine est réalisée à
l‘aide des trous prévus dans le corps de l‘appareil.
Utiliser des vis de la classe de qualité 8.8. Le couple initial
de serrage pour les vis de fixation est au maximum 55Nm.
Raccordement des câbles uniquement après le
montage complet de la machine.
2.1.1 fIxatIon de la machIne sur son support
Manutention correcte de la machine p. ex. avec une grue.
2.2 raccordement de la machIne
2.2.1 moteur
Avant de raccorder le moteur, il faut positionner les cava-
liers de la plaque à bornes.
Après le raccordement du moteur, il convient de
contrôler le sens de rotation de la broche. Si le
sens est incorrect, l’inversion s’obtient en échan-
geant deux câbles au choix.
14
Portugúes Español Italiano English FrançaisDeutsch Français

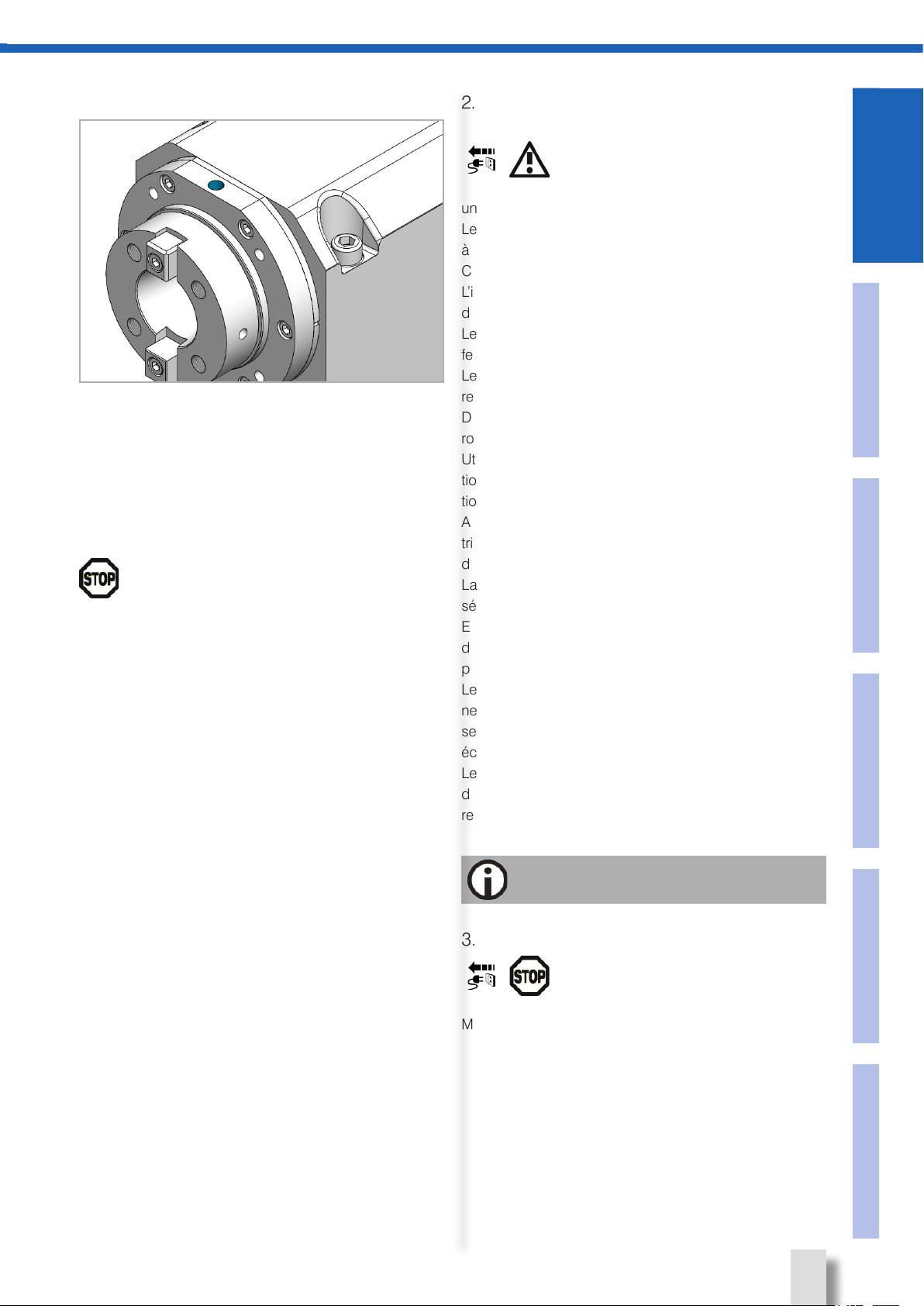

2.2.2 aIr de surpressIon
Visser le raccord (G1/8) de façon étanche dans la bride
de serrage. Raccorder des tuyaux sur les branchements
pneumatiques et les mettre sous pression en continu
avec de l’air comprimé traité de 0,7 bars de surpression
conformément à DIN ISO 8573-1, 4.4.4.
Si il n’y a pas de risque que le corps soit contaminé, on
peut se passer de l’air de surpression. Il faut dans ce cas
fermer le trou taraudé de façon étanche.
Veiller à ce que l’air de surpression soit maintenu
toute la durée du risque de contamination, le cas
échéant donc au delà de la durée de traitement.
2.3 performances
Vitesse de rotation maxi. 5000min-1
Couple maxi. 400Nm
Précision de concentricité 0.01mm
Nez de broche HSK 63 / ISO 40
Norme porte outil ISO40 DIN 69871
Norme tirette type A ISO40 ISO 7388/ II
DIN 69872
Norme porte outil HSK63 forme A DIN 69893
Puissance du moteur
50Hz 3000min-1 5.5 / 7.5 / 9kW
50Hz 1500min-1 5.5 / 7.5kW
50Hz 1000min-1 5.5kW
Régime nominal du moteur
50Hz 1000 / 1500 / 3000min-1
Degré de protection du moteur IP55
Poids sans moteur env. 66kg
Couleur RAL 5012
2.4 condItIons d’exploItatIon
Plage de températures d‘exploitation +20 à +50°C
Humidité de l‘air relative maxi. 90% à +30°C
65% à +50°C
Air de surpression 0.7bar
Alimentation du moteur 230-400/460V, 50-60Hz
2.5 IndIcatIons relatIves àla sécurIté lors
de la mIse en servIce
Veuillez débrancher la machine de l’ali-
mentation électrique avant tous travaux.
La mise en service doit être réalisée par
un professionnel qui connaît les règles de sécurité.
Les contrôles doivent toujours être effectués sans pièce
à usiner.
Contrôler le sens de rotation avant la mise en service.
L’intégration et le fonctionnement sûr des composants
dans la machine doivent être assurés par l’exploitant.
Le raccordement électrique doit être réalisé par un pro-
fessionnel conformément aux réglementations locales.
Les réglementations locales de mise à la terre doivent être
respectées, exécutées en toute conformité et contrôlées.
Démarrer la machine uniquement lorsque la broche en
rotation ne présente aucun danger.
Utilisez uniquement des outils conformes à leur affecta-
tion, ne modifiez aucun outil pour l’adapter à une applica-
tion non conforme à son affectation.
Après le transport, vérifiez si toutes les connexions élec-
triques et mécaniques ne sont pas endommagées et
desserrées et si nécessaire, les remettre en état.
La zone de travail de la machine doit être dégagée et
sécurisée contre les accès non autorisés.
En cas d’utilisation d’un refroidissement interne, il convient
de respecter les instructions de montage du fabricant des
porte-outils et des raccords tournants.
Le contrôle du sens de rotation du moteur ou de la broche
ne doit être effectué qu’avec la courroie détendue. Si le
sens de rotation est incorrect, l’inversion s’obtient en
échangeant deux câbles réseau au choix.
Le blindage du câble moteur doit être connecté au carter
du moteur sur une grande surface au niveau de la bar-
rette de bornes.
3. utilisation/ExPloitation
3.1 machIne
Lors de la livraison, la machine est réglée
conformément à la configuration d’entraî-
nement spécifiés lors de la commande.
Maitenir la machine propre !
15
Portugúes Español Italiano English FrançaisDeutsch Français

3.1.1 modIfIer la confIguratIon de l’entraînement /
changement de courroIe (forme en Z)
Dévisser les vis et enlever le couvercle (1). Dévisser la vis
et la retirer avec la rondelle (2). Dévisser les vis (3). A l’aide
d’une clé mâle à six pans SW5, en tournant dans le sens
contraire des aiguilles d’une montre, détendre la courroie
à l’aide de la vis (4). Retirer la poulie du moteur (5).
Dévisser les vis et enlever le couvercle (1). Dévisser la
frette de serrage (2). Enlever l’ancienne poulie puis insérer
la nouvelle (3). De même avec la courroie (4). Replacer le
couvercle avec les vis (1).
Insérer la nouvelle poulie du moteur (1). Placer la vis avec
la rondelle (2). Serrer la vis avec la clé mâle à six pas SW5
(3) pour retendre la courroie. Resserrer les vis (4). Placer
le couvercle avec les vis (5).
3.1.2 modIfIer la confIguratIon de l’entraînement /
changement de courroIe (forme en u)
Dévisser les vis et enlever les couvercles (1). Dévisser les
vis (2). A l’aide d’une clé mâle à six pans SW5, en tour-
nant dans le sens contraire des aiguilles d’une montre,
détendre la courroie à l’aide de la vis (3).
Retirer la courroie (1). Dévisser la vis et la retirer avec la
rondelle (2). Changer la poulie (3). Dévisser la frette de
serrage (4). Changer la poulie (5). Suivre la procédure
dans l’ordre inverse pour le montage. Placer la courroie.
3.1.3 modIfIer la posItIon du moteur
Dévisser les vis et enlever le couvercle (1). Dévisser les
vis (2). A l’aide d’une clé mâle à six pans SW5, en tour-
nant dans le sens contraire des aiguilles d’une montre,
1
2
3
5
4
1234
12
3
4
5
1
23
1
23
4
5
1
2
3
16
Portugúes Español Italiano English Deutsch Français

rabaisser le moteur avec la poulie. Retirer complètement
la vis (3).
Dévisser complètement les vis (1) et retirer l’ensemble
moteur avec bride et poulie (2). Retirer la tôle (3).
Inverser les éléments puis remonter les dans l’ordre: tôle
(1), ensemble moteur (2), vis pour la tension de courroie
(3), tôle (4).
3.2 outIllage
Traitez les outils avec précautions ; maintenez-les
propres et acérés, conformez-vous aux instruc-
tions des constructeurs d’outils pour ce qui est du
recours à des agents de refroidissement et des dispositifs
de logement d’outils.
Utilisez les outils adaptés au but recherché ; ne modifiez
pas d’outils en vue d’une application pour laquelle ils ne
sont pas prévus.
Appliquez toujours des vitesses de rotation et des
avances prévues pour l’outil et le matériau, sans jamais
excéder la vitesse de rotation maximale de la machine et
de l’outillage.
Ne retirez jamais les copeaux à mains nues, utilisez à cet
effet un râteau à copeaux ou un auxiliaire semblable.
4. MaintEnancE/EntrEtiEn
4.1 maIntenance préventIve
Dès que des travaux de maintenance ou
de réparation doivent être effectués, dé-
brancher la machine de l’alimentation
électrique et la bloquer contre tout risque de démarrage
inopiné. Pour entreprendre des trafaux sur le moteur (par
ex. changement de côté) ou à l’intérieur du boîtier de
commande, il est nécessaire d’attendre au moins dix mi-
nutes après déclenché l’interrupteur principal de la ma-
chine. Les condensateurs situés dans le CF ont besoin de
cette durée pour perdre totalement leur charge électrique.
La machine n’a pas besoin de maintenance car elle est
équipée de roulements à graissage permanent.
Vérifier si l’entraînement par courroie n’est pas endom-
magé toutes les 400 heures de service.
4.2 dépannage
En cas de dérangements, veuillez contacter un service
après-vente autorisé SUHNER.
4.3 tensIon de la courroIe
La courroie peut être tendue avec la vis de réglage. Taper
sur le brin mou brièvement et déterminer la fréquence
propre à l’aide d’un appareil de mesure de fréquence/
mesure de tension de courroie.
Tension de la nouvelle courroie :
A déterminer en fonction des conditions moyennes d’uti-
lisation
1 2
3
12 34
17
Portugúes Español Italiano English Deutsch Français

4.4 réparatIon
Si la machine devait présenter un défaut malgré des pro-
cessus de fabrication et de contrôles rigoureux, il y a lieu
de faire exécuter la remise en état par un atelier de service
à la clientèle agrée par SUHNER.

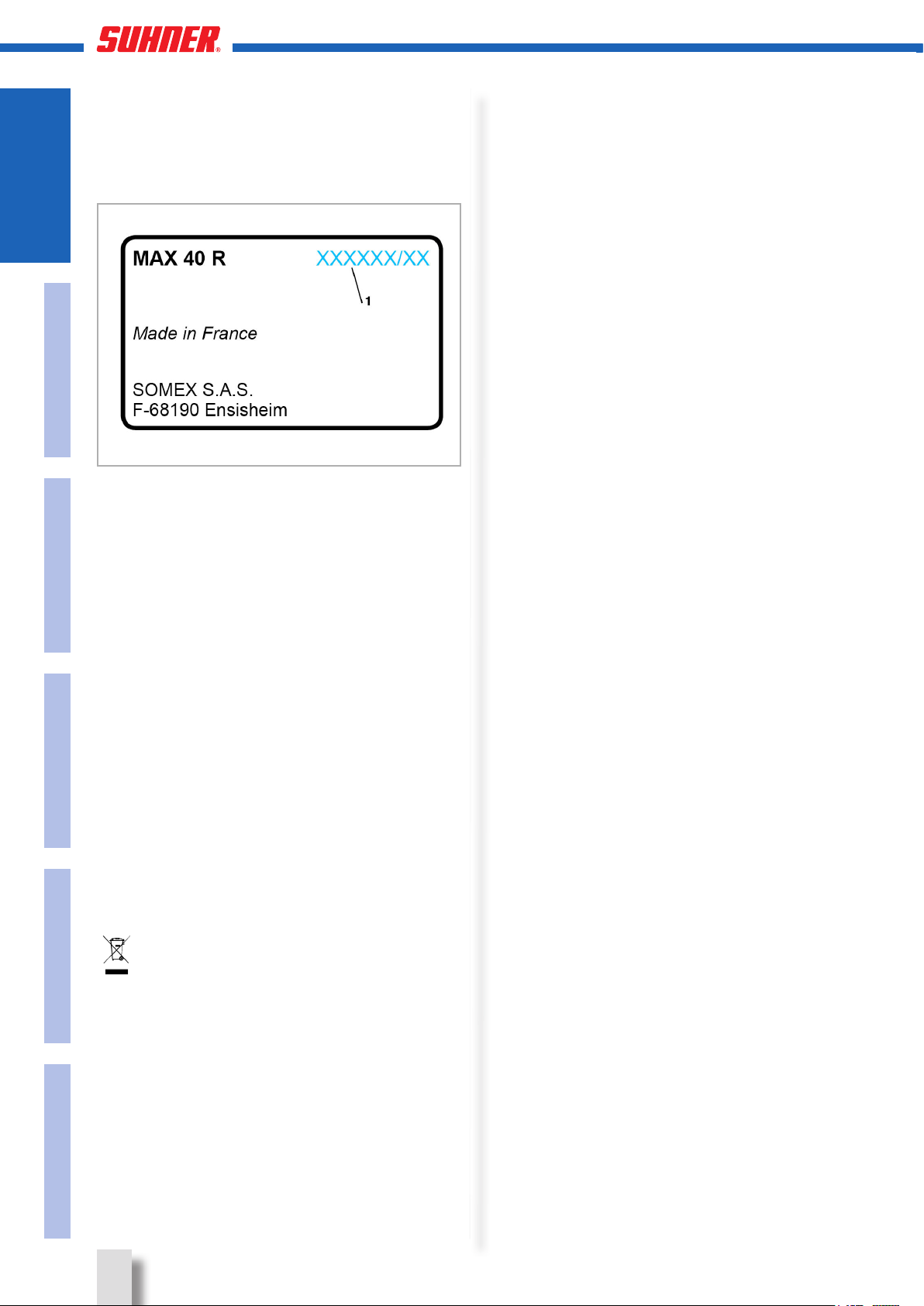

Pour toute demande auprès du fabricant, veuillez indiquer
le No de série de la machine (1).
4.5 prestatIon de garantIe
Pour des dégâts et dégâts consécutifs résultants d’un
traitement inadéquat, d’une utilisation non conforme à la
destination, du non respect des prescriptions de main-
tenance et d’entretien, ainsi que de la manutention par
du personnel non autorisé, il n’existe aucune prétention
de garantie. Des réclamations ne peuvent être reconnues
que si la machine est retournée non démontée.
4.6 entreposage
Plage de températures: 20°C à +50°C
Humidité de l‘air relative max.: 90% à +30°C, 65% à+50°C
4.7 elImInatIon / capatIbIlIté envIronnemen-
tale
Cette machine est composée de matériaux pouvant être
soumis à un processus de recyclage.
Rendre la machine inutilisable avant la remise à une col-
lecte de déchets.
Ne pas mettre la machine aux ordures.
Selon les prescriptions nationales, cette machine
doit être remise dans un centre d’élimination
conforme à l’environnement.
18
Portugúes Español Italiano English Deutsch Français

19
Portugúes Español Italiano English Deutsch Français

1.1 allgemeIner sIcherheItstechnIscher
hInweIs
Diese Betriebsanleitung gilt für die Maschine MAX 40 R.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 bestImmungsgemässe verwendung
Die Maschine ist bestimmt für axiale und/oder radiale
Bearbeitungen wie Fräsen, Bohren, Rückwärtsbohren,
Ausdrehen, Schleifen, Spanbruch, Senken und Rück-
wärtssenken. Die Maschine ist speziell geeignet für den
Anlagenbau.
1.3 nIcht bestImmungsgemässe verwen-
dung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eInbauerklärung
Hiermit erklärt der Hersteller SOMEX S.A.S., F-68190 En-
sisheim, der unvollständigen Maschine (Typ und Serien-
Nr. siehe Rückseite) dass folgende grundlegenden Anfor-
derungen der Richtlinie 2006/42/EG nach Anhang I zur
Anwendung kommen und eingehalten werden: 1.1.2, 1.1.3,
1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1, 1.5.4 und 1.6.1. Für
die unvollständige Maschine wurde eine technische Do-
kumentation nach Anhang VII der Maschinenrichtlinie er-
stellt. Dokumentbevollmächtigter: I. Sebben. Autorisierten
Stellen wird auf begründetem Verlangen die technischen
Dokumentationen in Papier- oder elektronischer Form zur
Verfügung gestellt. Diese unvollständige Maschine darf
nur dann in Betrieb genommen werden, wenn festgestellt
wurde, dass die Maschine, in welche die unvollständige
Maschine eingebaut werden soll, den Bestimmungen der
Maschinenrichtlinie entspricht. F-Ensisheim, 10/2020.
I. Sebben/Divisionsleiter
2. inbEtriEbnahME
2.1 montageanleItung
Max. zulässige Abweichung für die Befe-
stigung der Maschine.
Die Befestigung der Maschine erfolgt mit
den im Gehäuse vorgesehenen Bohrungen.
Schrauben der Güteklasse 8.8 müssen verwendet wer-
den. Das Anzugsmoment für die Befestigungsschrauben
beträgt maximal 55Nm.
1. sichErhEitshinwEis
Anschluss der Kabel erst nach vollständiger Mon-
tage der Maschine.
2.1.1 befestIgung der maschIne auf eInem träger
Richtiges Heben der Maschine z.B. mit Kran.
2.2 anschlIessen der maschIne
2.2.1 motor
Vor dem Anschliessen des Motors sind die Brücken des
Klemmbrettes zu positionieren.
Nach Anschluss des Motors ist die Drehrichtung
der Spindel zu prüfen. Bei falscher Drehrichtung
wird die Umkehr durch Vertauschen von zwei be-
liebigen Netzleitern erreicht.
20
Portugúes Español Italiano English FrançaisDeutschDeutsch
