SUHNER MACHINING BEW 12 Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
Original-BetrieBsanleitung
DEutsch
BEW 12

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
2

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
4

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
5

English
OutlinE dimEnsiOn
Français
Croquis de dimensions
Deutsch
MassbilDer
6

Portugúes
Croquis Cotado
Español
Croquis dE dimEnsions
ItalIano
PIano delle dImensIon
7

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Disposal
Friendly-to-the-environment dis-
posal.
Power connector
Before any work is carried out on
the machine, disconnect the pow-
er connector.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Elimination
Elimination favorable à l’environne-
ment.
Fiche du secteur
Avant tout travail sur la machine,
retirer la fiche du secteur.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Entsorgung
Umweltfreundliche Entsorgung.
Netzstecker
Vor jedem Arbeiten an der Maschi-
ne Netzstecker ziehen.
8

SímboloS
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Eliminação
Eliminação respeitadora do meio ambi-
ente.
Ficha de conexão à rede
Antes de qualquer trabalho na máquina,
retirar a ficha da tomada.
SímboloS
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Gestión de residuos
Eliminar los residuos sin contaminar el
medio ambiente.
Enchufe de red
Desconectar el enchufe de la red eléc-
trica.
simboli
PortugúesesPañol
italiano
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Smaltimento
Smaltimento rispettoso
dell‘ambiente.
Presa di rete
Prima di ogni lavoro sulla macchina to-
gliere la presa di rete.
9

English
ContEnts
Page
1.1 General notes on safety .....24
1.2 Use of the machine for
pUrposes for which it is
intended .................................24
1.3 incorrect Use........................24
1.4 declaration of incorporation
................................................24
2.1 assembly instrUctions .........24
2.2 connectinG the power to the
machine...................................24
2.3 takinG the machine into
service....................................26
2.4 ratinG data.............................26
2.5 operatinG conditions ...........27
2.6 safety instrUctions to be
observed on commissioninG .27
3.1 control .................................27
3.2 tools ......................................27
4.1 preventive maintenance .......27
4.2 troUbleshootinG...................28
4.3 repair .....................................28
4.4 warranty ...............................28
4.5 storaGe..................................28
4.6 disposal / environmental
compatibility ..........................28
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité..................................18
1.2 Utilisation conforme àla
destination.............................18
1.3 Utilisation contraire àla
destination.............................18
1.4 déclaration d‘incorporation
................................................18
2.1 instrUctions de montaGe......18
2.2 raccordement de la machine
................................................18
2.3 mise en service ......................20
2.4 performances .......................21
2.5 conditions d’exploitation.....21
2.6 indications relatives àla
sécUrité lors de la mise en
service....................................21
3.1 commande ..............................21
3.2 oUtillaGes .............................21
4.1 maintenance préventive .......22
4.2 dépannaGe .............................22
4.3 réparation .............................22
4.4 prestation de Garantie .........22
4.5 entreposaGe..........................22
4.6 elimination / capatibilité envi-
ronnementale ........................22
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis .....................12
1.2 bestimmUnGsGemässe
verwendUnG...........................12
1.3 nicht bestimmUnGsGemässe
verwendUnG...........................12
1.4 einbaUerklärUnG (oriGinal).12
2.1 montaGeanleitUnG ................12
2.2 anschliessen der maschine .12
2.3 inbetriebnahme ......................14
2.4 leistUnGsdaten bew 6 .........15
2.5 betriebsbedinGUnGen............15
2.6 sicherheitshinweise zUr inbe-
triebnahme .............................15
3.1 steUerUnG..............................15
3.2 werkzeUGe.............................15
4.1 vorbeUGende instandhaltUnG
................................................15
4.2 störUnGsbehebUnG...............16
4.3 reparatUr ..............................16
4.4 GarantieleistUnG ..................16
4.5 laGerUnG ...............................16
4.6 entsorGUnG / UmweltverträG-
lichkeit ...................................16
10

Índice
Portugúes
Índice
español
1.1 indicación General relativa a
seGUridad ...............................36
1.2 Uso conforme al pre-visto ..36
1.3 Uso no conforme al previsto
................................................36
1.4 declaración de incorporación
................................................36
2.1 instrUcciones de montaje ....36
2.2 conexión de la máqUina........36
2.3 pUesta en servicio.................38
2.4 datos de redimiento..............38
2.5 condiciones de operación....39
2.6 indicadiones de seGUridad
para la pUesta en servicio ....39
3.1 mando ....................................39
3.2 herramientas.........................39
4.1 mantenimiento preventivo....40
4.2 eliminación de anomalías......40
4.3 reparación.............................40
4.4 Garantía.................................40
4.5 alimacenamiento....................40
4.6 eliminación / compatibilidad
con el medio ambiente...........40
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza................................30
1.2 impieGo conforme della
macchina ................................30
1.3 impieGo non conforme .........30
1.4 dichiarazione di montaGGio..30
2.1 instrUzioni per il montaGGio.30
2.2 allacciamento della macchina
................................................30
2.3 messa in fUnzione..................32
2.4 dati sUlle prestazioni ...........32
2.5 condizioni di impieGo .............33
2.6 informationi sUlla sicUrezza
per la messa in servizio.........33
3.1 comando ................................33
3.2 Utensili...................................33
4.1 manUtenzione preventiva .....33
4.2 rimozione di difetti ...............34
4.3 riparazioni .............................34
4.4 Garanzia.................................34
4.5 immaGazzinamento.................34
4.6 smaltimento / compatibilità
ambientale..............................34
PáginaPáginaPagina
1.1 indicações Gerais sobre a
técnica de seGUrança ...........42
1.2 Utilização correcta para os
fins previstos ........................42
1.3 Utilização incorrecta...........42
1.4 declaração de montaGem.....42
2.1 instrUções de montaGem ......42
2.2 conexão da máqUina .............42
2.3 arranqUe inicial ....................44
2.4 características técnicas .....45
2.5 condições de operação........45
2.6 indicações de seGUrança no
arranqUe inicial.....................45
3.1 comando ................................45
3.2 ferramentas ..........................45
4.1 manUtenção preventiva........46
4.2 detecção de avarias..............46
4.3 reparação..............................46
4.4 condições de Garantia.........46
4.5 armazenaGem ........................46
4.6 eliminação / compatibilidade
ambiental................................46
11

1.1 Allgemeiner sicherheitstechnischer
hinweis
Diese Betriebsanleitung gilt für die Maschine BEW 12.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist geeignet für alle Bearbeitungsoperati-
onen die eine axiale Kraft und ein Drehmoment benötigen
wie Bohren, Rückwärtsbohren, Spanbruch, Senken und
Rückwärtssenken. Die Maschine ist speziell geeignet für
den Anlagenbau.
1.3 nicht Bestimmungsgemässe Verwen-
dung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 einBAuerklärung (OriginAl)
Hiermit erklärt der Hersteller Otto Suhner AG, Industrie-
strasse 10, CH-5242 Lupfig, der unvollständigen Maschi-
ne (Typ und Serien-Nr. siehe Rückseite) dass folgende
grundlegenden Anforderungen der Richtlinie 2006/42/EG
nach Anhang I zur Anwendung kommen und eingehalten
werden: 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1,
1.5.4 und 1.6.1. Für die unvollständige Maschine wurde
eine technische Dokumentation nach Anhang VII der Ma-
schinenrichtlinie erstellt. Dokumentbevollmächtigter: I.
Sebben. Autorisierten Stellen wird auf begründetem Ver-
langen die technischen Dokumentationen in Papier- oder
elektronischer Form zur Verfügung gestellt. Diese unvoll-
ständige Maschine darf nur dann in Betrieb genommen
werden, wenn festgestellt wurde, dass die Maschine, in
welche die unvollständige Maschine eingebaut werden
soll, den Bestimmungen der Maschinenrichtlinie ent-
spricht. CH-Lupfig, 01/2019.
I. Sebben/Divisionsleiter
2. inbEtriEbnahmE
2.1 mOntAgeAnleitung

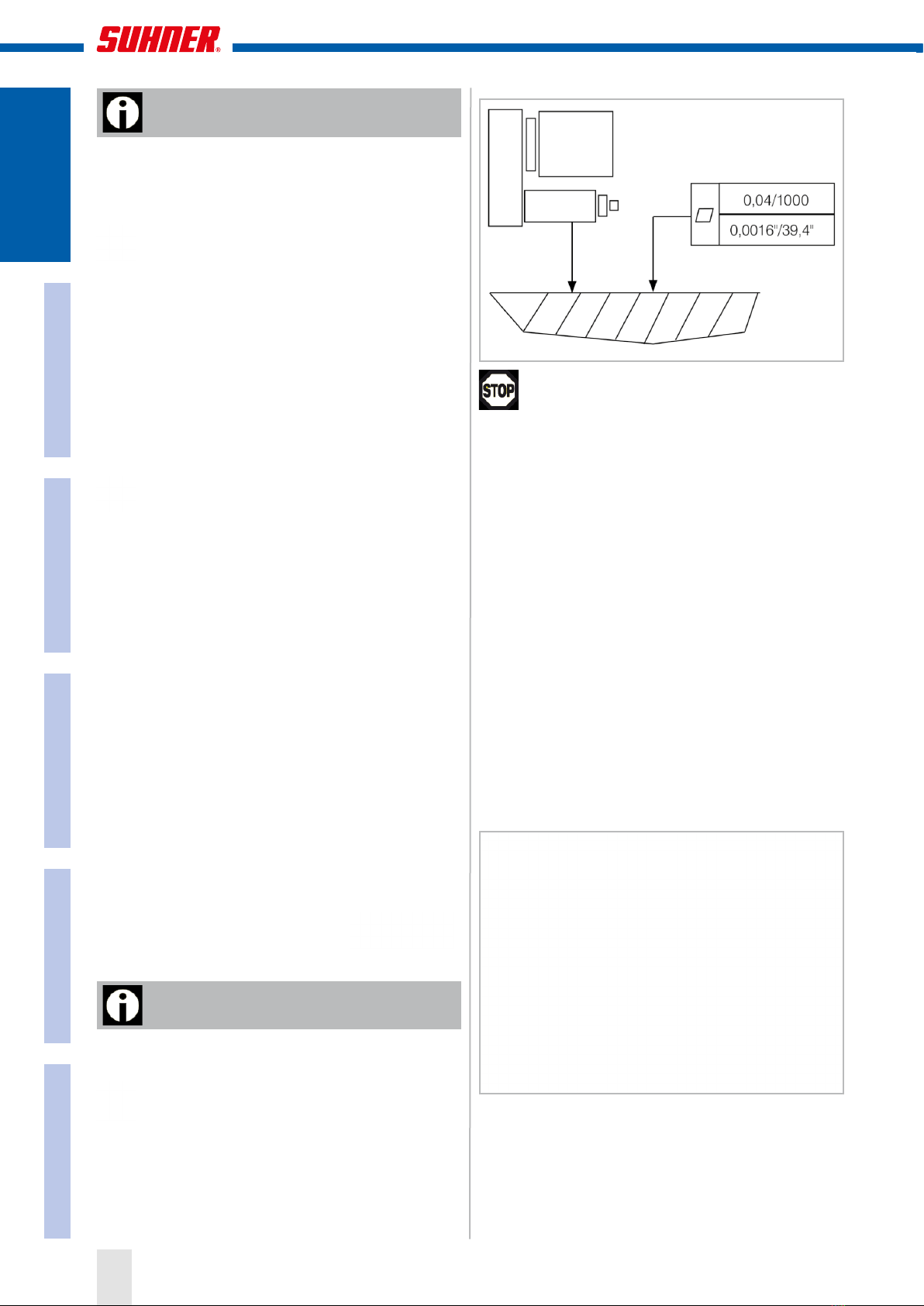

Max. zulässige Abweichung für die Befestigung
der Maschine.
Die Befestigung der Maschine erfolgt mit den im
Gehäuse vorgesehenen Bohrungen.
Schrauben der Güteklasse 8.8 müssen verwendet wer-
den. Das Anzugsmoment für die Befestigungsschrauben
beträgt maximal 30Nm.
1. sichErhEitshinwEis
Anschluss der Kabel erst nach vollständiger Mon-
tage der Maschine.
2.2 Anschliessen der mAschine
Nach Festlegung der gewünschten Drehzahl und Einstel-
len dieser am entsprechenden Antriebsaggregat wird die
biegsame Welle in die Maschine eingeführt, bis der Arre-
tierknopf deutlich einrastet. Dabei spielt die radiale Posi-
tion des Knopfes keine Rolle. Danach ist die Maschine
betriebsbereit.
Zum Entfernen der Biegsamen Welle wird der Wellen-
schlauch solange gedreht, bis der Arretierknopf in der
Bohrung sichtbar ist. Danach wird dieser mit einem
Schraubendreher oder ähnlichem Werkzeug niederge-
drückt, und die Welle kann abgekuppelt werden.
2.2.2 näherungsschAlter
Die Versorgung der Näherungsschalter (Speisespannung
24V DC) erfolgt durch die übergeordnete Steuerung oder
mittels separatem Netzteil. Die Maschine wird wahlweise
mit induktiven oder pneumatischen Signalgliedern gelie-
fert.
Schrauben lösen und die Abdeckung entfernen.
Portugúes Español Italiano English Français DeutschDeutsch
12

Die elektronischen oder pneumatischen Näherungs-
schalter sind werkseitig eingestellt.
Anschluss elektrisch
Blau minus
Braun plus
Schwarz Steuerimpuls
Spannung 12-24V DC
Ausgangsstrom max. 200mA
Ausgang PNP
Anschluss pneumAtisch
Anschluss P schwarz
Anschluss A gelb
Speisedruck bei P 0-8bar
Signaldruckbereich bei A 0 - Speisedruck
2.2.3 pneumAtischer VOrschuB
Luftschläuche (Polyurethanschläuche Di=4 mm, max.
Druck 7 bar, -35 bis 60 +C) an vorgesehenen Anschlüs-
sen anbringen.
Für die Qualität der Druckluft Pkt. 2.5 beachten!
Ohne entspänen
Hub «vor» (1). Hub «zurück» (2).
mit entspänen
Hub «vor» (1). Hub «zurück» (2). Bremse lösen (3).
prinzip der VOrschuBsteuerung
Bearbeitungseinheit (1). Ölbremse (2). Induktiv-Sensoren
(3). Drosselrückschlagventile zur Geschwindigkeitsregu-
lierung (4). Bistabiles 4/2- oder 5/2-Wege-Impulsventil (5).
Hauptventil (6). Filter (7a). Druckregler (7b). Öler (7c). Mo-
nostabiles 4/2 Wege-Ventil (nur bei Entspänefunktion) (8)
(Pos. 1-3 sind im Lieferumfang enthalten).
Portugúes Español Italiano English Français DeutschDeutsch
13

2.3 inBetrieBnAhme
2.3.1 huBeinstellung
Hub mittels Druckluft (Anschluss siehe Pkt. 2.2.3) oder
von Hand in Ausgangslage bringen und Deckel entfer-
nen.
grOBeinstellung
Kugelspannschraube lösen (1). Verstellzapfen mit Schrau-
be um 90° nach innen drehen und anschliessend axial
verschieben, bis sie in der gewünschten Stellung einra-
stet (2). Der Abstand zwischen den Einrasterungen be-
trägt 10mm (3). Den Verstellzapfen mit Schraube um 90°
nach aussen (in die Ausgangposition) zurückdrehen und
Kugelspannschraube (1) anziehen.
X: Gesamthub max. 80 mm. Y: Eilhub. Z: Arbeitshub (vom
jeweiligen Bremszylinder abhänging). S: Sicherheitsab-
stand. Der Weg des Eilhubs (Y) (ungebremster Teil des
Hubs) wird mittels Verschieben des Bremszylinders ein-
gestellt. Einen Messschieber oder Massstab als Einstell-
hilfe verwenden.
Sicherheitsabstand S berücksichtigen!
Feineinstellung
Um das genaue Mass X zu erreichen (1), die Schraube (2)
lösen und den Anschlagzapfen auf das genaue Mass dre-
hen (3). Eine Umdrehung entspricht 0,5mm Hublängen-
verstellung. Auf dem Umfang des Anschlagzapfens sind
zehn Markierungen angebracht, d.h. 0.05mm pro Mar-
kierung. Der Bereich der Feineinstellung beträgt 10mm.
Nach der Feineinstellung die Schraube (2) anziehen.
2.3.2 VOrschuBgeschwindigkeit
Zur Einstellung der Vorschubgeschwindigkeit müssen die
Zuluftleitungen angeschlossen sein.
Regulierventil drehen, um die Geschwindigkeit des Ar-
beitshubes am Bremszylinder einzustellen. Die Ge-
schwindigkeit des Eilhubes (vor und zurück) kann über
Drosselrückschlagventile in den Luftleitungen eingestellt
werden. Siehe dazu Pkt. 2.2.3.
Portugúes Español Italiano English Français DeutschDeutsch
14

2.4 leistungsdAten
Max. Bohrleistung in St. 600 N/mm2Ø 12mm
Gesamthub 80mm
Vorschubkraft bei 6 bar 1470N
Vorschubgeschwindigkeit 10-10000mm/min
Luftanschluss Innen-Durchmesser 4mm
Luftverbrauch pro cm Hub 0.15l
Werkzeugaufnahme: Spannzange ER25
Stellhülse DIN 55058 ST28
Rundlaufgenauigkeit 0.02mm
Max. Eingangsdrehzahl 10000min-1
Schutzart Motor IP 55
Gewicht 11kg
Lackierung RAL5012
Biegsame Welle Anschluss G28
Erforderliche Biegsame Welle NA12
2.5 BetrieBsBedingungen
Temperaturbereich Betrieb: +20 bis +50°C
Relative Luftfeuchtigkeit: 90% bei +30°C, 65% bei +50°C
Druckluft: 5-7bar
Druckluft für Vorschub nach DIN ISO 8573-1 [5/4/4]
Werkzeuge mit Vorsicht behandeln; Werkzeuge
sauber und scharf halten und die Anleitungen der
Werkzeughersteller bezüglich Verwendung von
Kühlmitteln und Werkzeug-Aufnahmeeinrichtungen be-
achten.
Drehzahlen und Vorschübe verwenden, die dem Werk-
zeug und Werkstoff zugeordnet sind.
2.6 sicherheitshinweise zur inBetrieBnAhme
Vor allen Arbeiten an der Maschine, muss
sie von der Energieversorgung getrennt
werden.
Die Inbetriebnahme muss durch eine fachkundige Per-
son durchgeführt werden, welche mit den Sicherheitsvor-
schriften vertraut ist.
Kontrollläufe immer ohne Werkstück fahren.
Vor Inbetriebnahme Drehrichtung prüfen.
Die Integration und der sichere Betrieb der Komponenten
in der Maschine ist vom Betreiber zu gewährleisten.
Der Elektroanschluss muss durch eine Fachperson den
örtlichen Vorschriften entsprechend ausgeführt werden.
Die örtlichen Erdungsvorschriften sind zu beachten, ent-
sprechend auszuführen und zu kontrollieren.
Maschine erst starten, wenn keine Gefährdung durch die
drehende Spindel entsteht.
Verwenden Sie nur zweckentsprechende Werkzeuge,
trimmen Sie kein Werkzeug für eine Anwendung, für die
es nicht vorgesehen ist.
Nach dem Transport sind alle elektrischen und mecha-
nischen Verbindungen auf Beschädigung und Selbstlo-
ckerung zu überprüfen und nötigenfalls in Ordnung zu
bringen.
Der Arbeitsbereich der Maschine muss frei und gegen
unerlaubten Zutritt abgesichert sein.
Bei Einsatz von Innenkühlung sind die Einbauvorschriften
der Hersteller von Werkzeugaufnahme und Drehdurch-
führung zu beachten.
Die Kontrolle der Drehrichtung von Motor- bzw. Spindel
darf nur mit entspanntem Riemen erfolgen. Bei falscher
Drehrichtung wird die Umkehr durch Vertauschen von
zwei beliebigen Netzleitern erreicht.
Die Abschirmung des Motorenkabels muss beim Klem-
menbrett grossflächig mit dem Motorengehäuse verbun-
den werden.
3. hanDhabung / bEtriEb
3.1 steuerung
Die Maschine wird über ein entsprechendes externes An-
triebsagregat angesteuert.
3.2 werkzeuge
3.2.1 einsetzen der spAnnzAnge
Spannzange in die Spannmutter einführen, bis der Aus-
ziehlappen in die Nute der Zange einrastet. Spannmutter
mit Spannzange gemeinsam auf die Arbeitsspindel auf-
schrauben. Werkzeug in die Zange einführen und Spann-
mutter mit max. 32Nm anziehen.
Nur speziellen, beiliegenden Spannschlüssel ver-
wenden!
ER25 / DIN 6499.
4. instanDhaltung/wartung
4.1 VOrBeugende instAndhAltung
4.1.1 sicherheitsmAssnAhme VOr wArtung
Maschine ausschalten und von Netz trennen.
Portugúes Español Italiano English Français DeutschDeutsch
15

4.1.2 schmierplAn
Keine Schmierung erforderlich.
4.1.3 reinigung
Ausgefahrene Pinole periodisch reinigen.
4.2 störungsBeheBung
4.2.1 mAschine
Keine Reaktion auf Startsignal: Die Induktiv-Sensoren auf
ihre Funktion überprüfen.
4.2.2 eilhuB
Eilhub funktioniert nur langsam oder gar nicht: Druckluft-
wert überprüfen (5-7bar). Luftzuführung auf Knicke über-
prüfen.
Eilhub funktioniert aber Bohrhub folgt nicht: Bremszylin-
der auf Einstellung überprüfen.
4.3 repArAtur
Sollte die Maschine trotz sorgfältiger Herstellungs- und
Prüfverfahren einmal ausfallen, ist die Reparatur von einer
autorisierten SUHNER Kundendienststelle ausführen zu
lassen.
Bei Fragen an den Hersteller, Seriennummer der Maschi-
ne bereithalten (1).
4.4 gArAntieleistung
Für Schäden/Folgeschäden wegen unsachgemässer
Behandlung, nicht bestimmungsgemässer Verwendung,
nicht Einhalten der Instandhaltungs- und Wartungsvor-
schriften sowie Handhabung durch nicht autorisierte Per-
sonen besteht kein Anspruch auf Garantieleistung.
Beanstandungen können nur anerkannt werden, wenn
die Maschine unzerlegt zurückgesandt wird.
4.5 lAgerung
Temperaturbereich: 20°C bis +50°C.
Max. relative Luftfeuchtigkeit: 90% bei +30°C, 65% bei
+50°C.
4.6 entsOrgung / umweltVerträglichkeit
Die Maschine besteht aus Materialien, die einem Re-
cylingprozess zugeführt werden können.
Maschine vor der Entsorgung unbrauchbar machen.
Maschine nicht in den Müll werfen.
Gemäss nationalen Vorschriften muss diese Ma-
schine einer umweltgerechten Wiederverwertung
zugeführt werden.
Portugúes Español Italiano English Français DeutschDeutsch
16

Portugúes Español Italiano English Français DeutschDeutsch
17

1. inDication rElativE à
la sécurité
1.1 instructiOns générAles de sécurité
Ce dossier technique est valable pour la machine BEW
12.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtiOn cOnFOrme àlA destinAtiOn
La machine est conçue pour toutes les opérations d’usi-
nage qui nécessitent une force axiale et un couple comme
le perçage, l’alésage en tirant, la fragmentation des co-
peaux, le lamage et le lamage en tirant. La machine est
spécialement conçue pour la construction d’installations.
1.3 utilisAtiOn cOntrAire àlA destinAtiOn
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtiOn d‘incOrpOrAtiOn
Par la présente, le fabricant Otto Suhner AG, Industries-
trasse 10, CH-5242 Lupfig, de la quasi-machine (voir au
dos le type et le numéro de série) déclare que les exi-
gences essentielles suivantes de la directive 2006/42/
CE sont appliquées et respectées selon l‘annexe I : 1.1.2,
1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1, 1.5.4 et 1.6.1.
Une documentation technique conforme à l‘annexe VII de
la directive Machines a été conçue pour la quasi-machine.
Fondé de pouvoir : I. Sebben. Les documents techniques
seront communiqués aux organismes autorisés sur de-
mande motivée sous forme papier ou électronique. Cette
quasi-machine ne peut être mise en service que s‘il est
constaté que la machine à laquelle la quasi-machine doit
être incorporée répond aux dispositions de la directive
Machines. CH-Lupfig, 01/2019
I. Sebben/Chef de division
2. misE En sErvicE
2.1 instructiOns de mOntAge
Déviation maximale admissible pour la fixation de
la machine.
La fixation de la machine est réalisée à l‘aide des
trous prévus dans le corps de l‘appareil.
Utiliser des vis de la classe de qualité 8.8. Le couple initial
de serrage pour les vis de fixation est au maximum 30Nm.
Raccordement des câbles uniquement après le
montage complet de la machine.
2.2 rAccOrdement de lA mAchine
2.2.1 mOteur
Après avoir déterminé la vitesse de rotation souhaitée et
l’avoir réglée sur l’unité d’entraînement, introduire l’arbre
flexible dans la machine jusqu’à enclenchement du bou-
ton de blocage. La position radiale du bouton n’est pas
importante. La machine est ensuite prête à fonctionner.
Pour retirer l’arbre flexible, tourner le tuyau de l’arbre
jusqu’à ce que le bouton de blocage apparaisse dans le
trou. Après avoir enfoncé celui-ci à l’aide d’un tournevis
ou autre, l’arbre peut être désaccouplé.
2.2.2 cApteur de prOximite
L’alimentation électrique des capteurs de proximité (ten-
sion d’alimentation 24 V DC) s’effectue via la comman-
de centrale ou via une source d’alimentation séparée. La
machine est livrée au choix avec des éléments logiques
inductifs ou pneumatiques.
Desserrer les vis et retirer le couvercle.
Portugúes Español Italiano English Français DeutschFrançais
18

Les capteurs de proximité électroniques ou pneuma-
tiques sont paramétrés à l’usine.
cOnnexiOn électrique
Bleu moins
Brun plus
Noir Impulsion de contrôle
Tension 12-24V DC
Courant de sortie 200mA
Sortie PNP
cOnnexiOn pneumAtique
Connexion P noir
Connexion A jaune
Pression d’alimentation à P 0-8bar
Plage de pression du
signal à A 0 - pression d’alimentation
2.2.3 AVAnce pneumAtique
Raccorder les conduites d’air (tubes en polyuréthane
Di=4 mm, pression max. 7 bars, -35 à 60 °C ) aux raccor-
dements prévus.
Pour la qualité de l’air comprimé, voir le point 2.5!
sAns déBOurAge
Course « avant » (1). Course « arrière » (2).
AVec déBOurAge
Course « avant » (1). Course « arrière » (2). Libérer le frein
(3).
principe de lA cOmmAnde d’AVAnce
Unité de traitement (1). Frein à huile (2). Capteurs inductifs
(3). Robinet d‘étranglement avec clapet de retenue pour
le réglage de vitesse (4). Vanne à impulsion bistable 4/2
ou 5/2 (5). Vanne principale (6). Filtre (7a). Régulateur de
pression (7b). Huileur (7c). Vanne monostable à 4/2 voies
(seulement avec fonction de débourrage) (8).
Portugúes Español Italiano English Français DeutschFrançais
19

2.3 mise en serVice
2.3.1 réglAge de lA cOurse
Placer la course en condition de départ au moyen d‘air
comprimé (raccordement selon point 2.2.3) ou manuelle-
ment et enlever le couvercle.
réglAge grOssier
Dévisser la vis de serrage à bout sphérique (1). Tourner la
tige de réglage de 90° vers l’intérieur à l’aide de la vis puis
la décaler sur l’axe jusqu’à ce qu’elle s’enclenche dans la
position souhaitée (2). L’intervalle entre les encoches est
de 10 mm (3). Tourner à nouveau la tige de réglage de 90°
vers l’extérieur à l’aide de la vis (dans la position initiale) et
serrer la vis de serrage à bout sphérique (1).
X : Course totale max. 80 mm. Y : Avance rapide. ZZ:
Course de travail (dépend de chaque vérin de freinage).
S: Distance de sécurité. Le trajet de l’avance rapide (Y)
(partie non freinée de la course) se règle en décalant le
vérin de freinage. Utiliser un pied à coulisse ou une règle
pour faciliter le réglage.
Observer la distance de sécurité S !
réglAge Fin
Pour obtenir la cote correcte X (1), desserrer la vis (2) et
tourner la tige de butée sur la cote exacte (3). Un tour
correspond à un réglage de longueur de course de 0,5
mm. Sur la circonférence de la tige de butée se trouvent
dix marquages, donc 0,05 mm par marquage. La plage
de réglage fin est de 10 mm. Serrer la vis (2) après le
réglage fin.
2.3.2 Vitesse d‘AVAncement
Pour le réglage de la vitesse d’avancement les conduites
d’amenées d’air doivent être raccordées.
Tourner la vanne de réglage afin de régler la vitesse de
la course de travail au cylindre de frein. La vitesse de
l’avance rapide (en avant et en arrière) peut être réglée au
moyen de robinets d’étranglement avec clapet de retenue
dans le circuit d’air. Voir pour cela le point 2.2.3.
Portugúes Español Italiano English Français DeutschFrançais
20
