SUHNER MACHINING GEM 6 Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
Original-BetrieBsanleitung
DEutsch
GEM 6

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
2
2

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3
3

English
OutlinE dimEnsiOntranslatiOns
Français
Croquis de dimensionsdémultipliCations
Deutsch
MassbilDerÜbersetzungen
4
4
50 Hz 60 Hz
min-1 min-1 J8
Best.-Nr.
No de com.
Order No
N. d‘ordine
Node pedido
N.oencom.
Ø DIA
Best.-Nr.
No de com.
Order No
N. d‘ordine
Node pedido
N.oencom.
Ø DIA
Best.-Nr.
No de com.
Order No
N. d‘ordine
Node pedido
N.oencom.
Motor
Moteur
Motor
Motore
Motor
Motor
4000 4800
220 05058201
30 05058202 80 05058208
0.55/0.66 kW, 50/60 Hz
1500/1800 min-1
No 05881009
3428 4114 35 05058203 80 05058208
3000 3600 40 05058204 80 05058208
2625 3150 40 05058204 70 05058207
2100 2520 50 05058205 70 05058207
1800 2160 50 05058205 60 05058206
1500 1800 60 05058206 60 05058206
1250 1500 60 05058206 50 05058205
1071 1286 70 05058207 50 05058205
857 1028 70 05058207 40 05058204
750 900 80 05058208 40 05058204
656 787 80 05058208 35 05058203
562 675 80 05058208 30 05058202

Portugúes
Croquis Cotadorelações de transmissão
Español
Croquis dE dimEnsionsmultipliCaCionEs
ItalIano
PIano delle dImensIontransmIssIonI
5
5
Steigung
Pas
Pitch
Passo
Paso
Passo
Best.-Nr.
No de com.
Order No
N. d‘ordine
Node pedido
N.oencom.
Gewinde
Filetage
Thread
Filetto
Hilo
Fio
Steigung
Pas
Pitch
Passo
Paso
Passo
Best.-Nr.
No de com.
Order No
N. d‘ordine
Node pedido
N.oencom.
Gewinde
Filetage
Thread
Filetto
Hilo
Fio
[mm] ISO M ISO MF [/"] UNC UNF
0.25 05779901 1 80 05779910
0.35 05779902 1.6 2.5/3/3.5 64 05779911 1 0
0.40 05779903 2 56 05779912 2 2
0.45 05779904 2.5 48 05779913 3 3
0.50 05779905 3 4/4.5/5/5.5 44 05779914 4
0.70 05779906 4 40 05779915 4 / 5 5
0.80 05779907 5 36 05779916 6
1.00 05779908 6 8 32 05779917 6 / 8 8
1.25 05779909 8 28 05779918 10
24 05779919 10 / 12 12 / 1/4"
20 05779920 1/4"

English
OutlinE dimEnsiOn
Français
Croquis de dimensions
Deutsch
MassbilDer
6
6

Portugúes
Croquis Cotado
Español
Croquis dE dimEnsions
ItalIano
PIano delle dImensIon
7
7

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Disposal
Friendly-to-the-environment dis-
posal.
Power connector
Before any work is carried out on
the machine, disconnect the pow-
er connector.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Elimination
Elimination favorable à l’environne-
ment.
Fiche du secteur
Avant tout travail sur la machine,
retirer la fiche du secteur.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Entsorgung
Umweltfreundliche Entsorgung.
Netzstecker
Vor jedem Arbeiten an der Maschi-
ne Netzstecker ziehen.
8

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Eliminação
Eliminação respeitadora do meio ambi-
ente.
Ficha de conexão à rede
Antes de qualquer trabalho na máquina,
retirar a ficha da tomada.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Gestión de residuos
Eliminar los residuos sin contaminar el
medio ambiente.
Enchufe de red
Desconectar el enchufe de la red eléc-
trica.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Smaltimento
Smaltimento rispettoso
dell‘ambiente.
Presa di rete
Prima di ogni lavoro sulla macchina to-
gliere la presa di rete.
9

English
ContEnts
Page
1.1 General notes on safety .......28
1.2 Use of the machine for
pUrposes for which it is
intended ..................................28
1.3 incorrect Use .........................28
1.4 declaration of incorporation28
2.1 assembly instrUctions ...........28
2.2 connectinG the power to the
machine ...................................28
2.3 takinG the machine into service
................................................29
2.4 ratinG data..............................34
2.5 operatinG conditions .............34
2.6 safety instrUctions to be
observed on commissioninG ....34
3.1 tools.......................................34
4.1 preventive maintenance..........34
4.2 repair......................................35
4.3 warranty ................................35
4.4 storaGe ..................................35
4.5 disposal / environmental com-
patibility ..................................35
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................20
1.2 Utilisation conforme àla desti-
nation ......................................20
1.3 Utilisation contraire àla desti-
nation ......................................20
1.4 déclaration d‘incorporation..20
2.1 instrUctions de montaGe ........20
2.2 raccordement de la machine .20
2.3 mise en service .......................21
2.4 performances.........................26
2.5 conditions d’exploitation .......26
2.6 indications relatives àla
sécUrité lors de la mise en
service ....................................26
3.1 oUtillaGe ................................26
4.1 maintenance préventive..........26
4.2 réparation ..............................27
4.3 prestation de Garantie ...........27
4.4 entreposaGe ...........................27
4.5 elimination / capatibilité envi-
ronnementale..........................27
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.......................12
1.2 bestimmUnGsGemässe
verwendUnG............................12
1.3 nicht bestimmUnGsGemässe
verwendUnG............................12
1.4 einbaUerklärUnG (oriGinal) ...12
2.1 montaGeanleitUnG ..................12
2.2 anschliessen der maschine....12
2.3 inbetriebnahme........................13
2.4 leistUnGsdaten .......................18
2.5 betriebsbedinGUnGen..............18
2.6 sicherheitshinweise zUr inbe-
triebnahme ..............................18
3.1 werkzeUGe..............................18
4.1 vorbeUGende instandhaltUnG.18
4.2 reparatUr ...............................19
4.3 GarantieleistUnG....................19
4.4 laGerUnG ................................19
4.5 entsorGUnG / UmweltverträG-
lichkeit....................................19
10

Índice
Portugúes
Índice
español
1.1 indicación General relativa a
seGUridad ................................44
1.2 Uso conforme al pre-visto.....44
1.3 Uso no conforme al previsto.44
1.4 declaración de incorporación
................................................44
2.1 instrUcciones de montaje.......44
2.2 conexión de la máqUina..........44
2.3 pUesta en servicio ..................45
2.4 datos de rendimiento..............50
2.5 condiciones de Uso ................50
2.6 indicadiones de seGUridad para
la pUesta en servicio...............50
3.1 herramientas ..........................50
4.1 mantenimiento preventivo ......50
4.2 reparación..............................51
4.3 Garantía .................................51
4.4 alimacenamiento .....................51
4.5 eliminación / compatibilidad con
el medio ambiente ....................51
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................36
1.2 impieGo conforme della
macchina .................................36
1.3 impieGo non conforme ...........36
1.4 dichiarazione di montaGGio ....36
2.1 instrUzioni per il montaGGio ...36
2.2 allacciamento della macchina
................................................36
2.3 messa in fUnzione ...................37
2.4 dati sUlle prestazioni .............42
2.5 condizioni di impieGo ...............42
2.6 informationi sUlla sicUrezza per
la messa in servizio .................42
3.1 Utensili ...................................42
4.1 manUtenzione preventiva........42
4.2 riparazioni ..............................43
4.3 Garanzia .................................43
4.4 immaGazzinamento...................43
4.5 smaltimento / compatibilità
ambientale ...............................43
PáginaPáginaPagina
1.1 indicações Gerais sobre a
técnica de seGUrança .............52
1.2 Utilização correcta para os fins
previstos.................................52
1.3 Utilização incorrecta.............52
1.4 declaração de montaGem .......52
2.1 instrUções de montaGem ........52
2.2 conexão da máqUina ...............52
2.3 arranqUe inicial......................53
2.4 características técnicas........58
2.5 condições de operação..........58
2.6 indicações de seGUrança no
arranqUe inicial ......................58
3.1 ferramentas ...........................58
4.1 manUtenção preventiva ..........58
4.2 reparação...............................59
4.3 condições de Garantia ...........59
4.4 armazenaGem .........................59
4.5 eliminação / compatibilidade
ambiental.................................59
11

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine GEM 6.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt für normgerechte Gewinde-
bohrer. Die Maschine ist speziell geeignet für den Anla-
genbau.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 einBAuerklärung (OriginAl)
Hiermit erklärt der Hersteller Otto Suhner AG, Industrie-
strasse 10, CH-5242 Lupfig, der unvollständigen Maschi-
ne (Typ und Serien-Nr. siehe Rückseite) dass folgende
grundlegenden Anforderungen der Richtlinie 2006/42/EG
nach Anhang I zur Anwendung kommen und eingehalten
werden: 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1,
1.5.4 und 1.6.1. Für die unvollständige Maschine wurde
eine technische Dokumentation nach Anhang VII der Ma-
schinenrichtlinie erstellt. Dokumentbevollmächtigter: I.
Sebben. Autorisierten Stellen wird auf begründetem Ver-
langen die technischen Dokumentationen in Papier- oder
elektronischer Form zur Verfügung gestellt. Diese unvoll-
ständige Maschine darf nur dann in Betrieb genommen
werden, wenn festgestellt wurde, dass die Maschine, in
welche die unvollständige Maschine eingebaut werden
soll, den Bestimmungen der Maschinenrichtlinie ent-
spricht. CH-Lupfig, 04/2018.
I. Sebben/Divisionsleiter
2. inbEtriEbnahmE
2.1 mOntAgeAnleitung

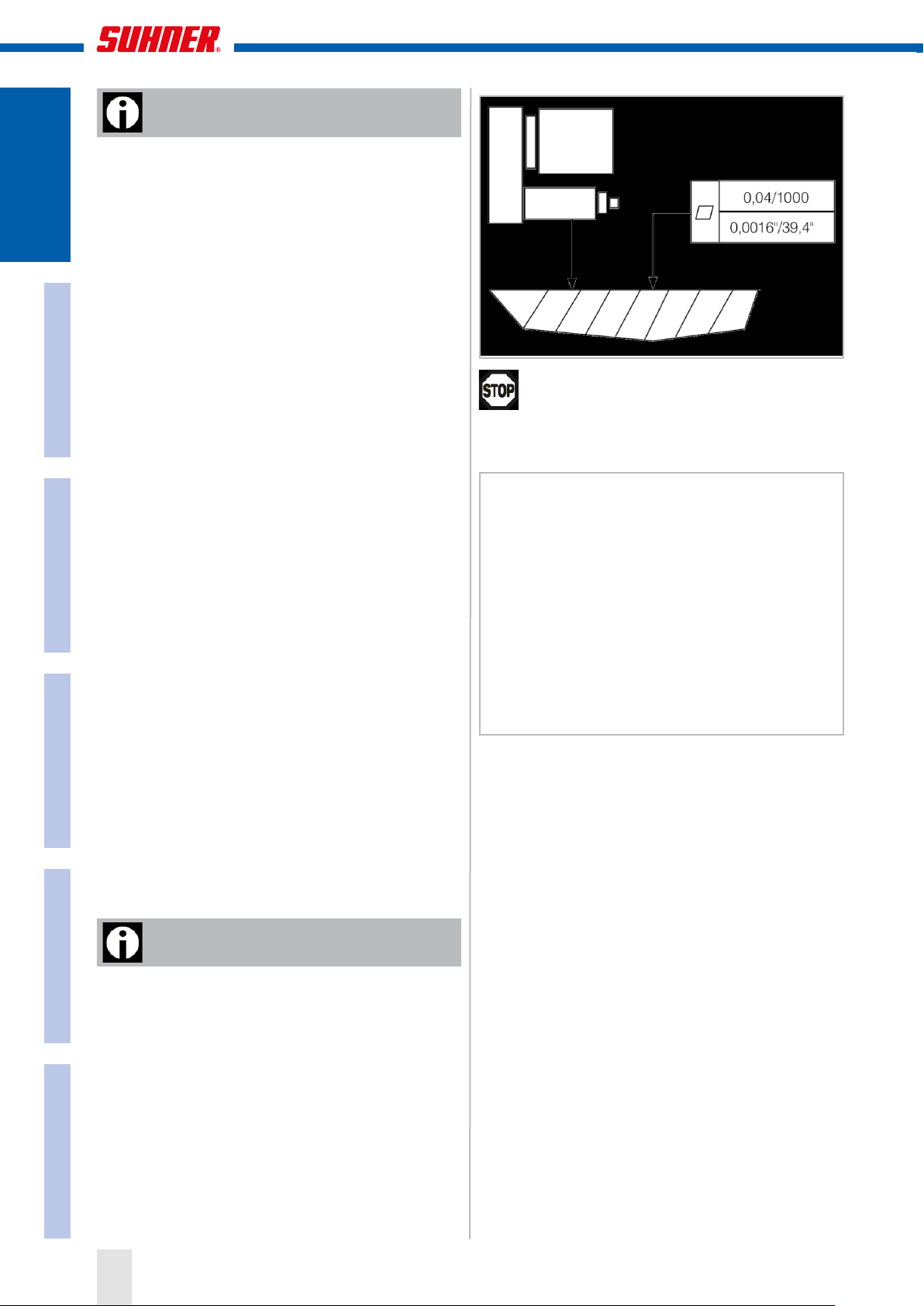

Max. zulässige Abweichung für die Befe-
stigung der Maschine.
Die Befestigung der Maschine erfolgt mit
den im Gehäuse vorgesehenen Bohrungen.
Schrauben der Güteklasse 8.8 müssen verwendet wer-
den. Das Anzugsmoment für die Befestigungsschrauben
beträgt maximal 12Nm.
1. sichErhEitshinwEis
Anschluss der Kabel erst nach vollständiger Mon-
tage der Maschine.
2.1.1 Befestigung der mAschine Auf einem träger
Richtiges Heben der Maschine z.B. mit Kran.
2.2 Anschliessen der mAschine
2.2.1 funktiOnsBeschreiBung
Die Leistung des montierten Drehstrombremsmotors wird
über einen Poly-V-Riemen auf die Antriebswelle und mit-
tels Polygon auf die Spindel übertragen. Je nach Paarung
der auswechselbaren Riemenscheiben ergibt sich die
Arbeitsdrehzahl der Spindel. Der Gesamthub ist in einen
konstanten Eilhub 30mm (pneumatisch) und in einen ver-
stellbaren Arbeitshub 5 - 20mm unterteilt. Die Vorschub-
geschwindigkeit des Arbeitshubs wird von der Drehzahl
und der Steigung der Leitpatrone bestimmt.
ABlAuf eines ArBeitszyklus
Der Startimpuls löst den pneumatischen Eilhub aus. Nach
Absolvieren des Eilhubs wird der Motor durch den Nä-
herungsschalter (II) eingeschaltet. Der nun folgende ver-
stellbare Arbeitshub ist durch einen Näherungsschalter
(III) begrenzt. Das Signal dieses Schalters bewirkt die
Umkehrung der Motordrehrichtung. Der erneute Impuls
des Näherungsschalters (II) bewirkt nach einer Verzöge-
rung von mindestens 0,5 bis 1 Sek. die Funktionen «Mo-
12
Portugúes Español Italiano English Français DeutschDeutsch

tor-Stopp»und «Eilhub zurück». Die Ausgangsstellung
(Referenzpunkt) wird durch einen weiteren Näherungs-
schalter (I) überwacht, welcher den Start des nächsten
Arbeitszyklus überhaupt ermöglicht.
2.2.2 mOtOr
Vor dem Anschliessen des Motors sind die Brücken des
Klemmbrettes zu positionieren.
Anschluss 400/460V (1), Anschluss 230V (2).
Versorgung der induktiven Näherungsschalter: 10...30V.
Nach Anschluss des Motors ist die Drehrichtung
der Spindel zu prüfen. Bei falscher Drehrichtung
wird die Umkehr durch Vertauschen von zwei be-
liebigen Netzleitern erreicht.
2.2.3 näherungssensOr
Die Versorgung der Näherungssensoren erfolgt durch die
übergeordnete Steuerung oder über ein separates Netz-
teil. Der Anschluss ist wie folgt vorzunehmen:
Blau: minus
Braun: plus
Schwarz: Steuerimpuls (I - III)
Spannung: 10...30 V DC
Ausgangsstrom: max. 200mA
Ausgang: PNP (Schliesser)
Interne Klemmenbelegung elektr. Näherungsschalter:
QV; QL: Versorgung 24V DC
Signal 1, 2, 3: Anschluss 5/2-Wegeventil
Sensor am «ANFANG» des Hubs (Startposition) (I). Sen-
sor Motor «Start/Stop»(II). Sensor am «ENDE» des Hubs
(Endposition) (III).
2.2.4 PneumAtischer schnellVOrschuB
Der Betriebsdruck der Druckluftversorgung muss zwi-
schen 5 und 7 bar liegen. Mittels Wartungseinheit muss
eine zuverlässige Luftaufbereitung sichergestellt werden.
Es ist darauf zu achten, dass die Gewinde-
schneideinheit nur mit gereinigter und geölter Luft
betrieben wird.
2.3 inBetrieBnAhme
2.3.1 einBAu leitPAtrOne
Vier Schrauben lösen und Deckel mit Dichtung entfernen.
Vier Schrauben lösen und Deckel entfernen.
13
Portugúes Español Italiano English Français DeutschDeutsch

Schrauben mit Federring und Scheibe entfernen (1). Vier
Schrauben mit 2 Umdrehungen lösen (2). Motor über
Stellschraube absenken (3).
Riemenscheibe entfernen.
Vier Schrauben lösen und Motorantrieb entfernen.
Gewindestift entfernen. Gewindestift in der Kupplung lö-
sen.
Zylinder entfernen.
Leitmutter (1), Leitspindel (2) und Polygonbuchse (3) mit
Blasolube 312 einfetten.
14
Portugúes Español Italiano English Français DeutschDeutsch

Kupplung mit Staburags NBU 30PTM einfetten.
Leitpatrone (Leitmutter, Leitspindel und Polygonbuchse)
mit zwei Schrauben an Kolben montieren.
Spindel ausrichten durch Ansetzen des Sechskantschlüs-
sels auf den Gewindestift in der Kupplung.
Spindelgehäuse und Zylinder so zusammenfügen, dass
die Ausfräsung der Leitspindel und der Gewindestift über-
einstimmen.
Gewindestift in der Kupplung festziehen. Gewindestift auf
dem Spindelgehäuse montieren.
Montage von Motorantrieb, Riemenscheibe, der beiden
Deckel und der Dichtung in umgekehrter Reihenfolge.
Mass X kontrollieren und allenfalls durch Drehen der un-
teren Riemenscheibe einstellen.
Nach Montage- oder Demontagearbeiten an der Maschi-
ne ist eine Simulation und eine Funktionskontrolle ohne
Werkzeug und Riemen durchzuführen.
Maschine gemäss Pkt. 2.2 anschliessen.
15
Portugúes Español Italiano English Français DeutschDeutsch

2.3.2 simulAtiOn Ohne riemen
Einen metallischen Gegenstand (z.B. Mutter M8) auf den
Schaltpunkt I legen. Startimpuls mit der Steuerung auslö-
sen. Der Eilhub (30mm) wird abgefahren. Die Maschine
befindet sich nun in der mittleren Stellung.
Metallischen Gegenstand auf den Schaltpunkt II ver-
schieben. Der Motor läuft an.
Drehrichtungskontrolle: Für Rechtsgewinde muss sich
die Riemenscheibe im Uhrzeigersinn drehen. Durch Aus-
tausch von zwei Phasen kann die Motordrehrichtung ge-
ändert werden.
Bei falscher Drehrichtung wird die Leitspindel be-
schädigt.
Metallischer Gegenstand auf Schaltpunkt III verschieben.
Der Motor reversiert. Erneutes Aktivieren von Schaltpunkt
II. Motor stoppt und «Eilhub zurück»wird ausgeführt.
Diese beiden Funktionen dürfen erst nach einer Verzö-
gerungszeit von mindestens 0.5 bis 1 Sekunde durch die
Steuerung freigegeben werden.
Deckel mit vier Schrauben montieren.
2.3.3 mOntAge des riemens
Die vier Befestigungsschrauben des Motors mit ca. 2 Um-
drehungen lösen.
16
Portugúes Español Italiano English Français Deutsch

Motor über Stellschraube absenken.
Poly-V-Riemen montieren.
Riemen mit Exzenterscheibe durch Stellschraube span-
nen. Spannung neuer Riemen: 115 Hz. Spannung einge-
laufener Riemen: 108Hz.
Die vier Befestigungsschrauben des Motors festziehen.
Deckel mit vier Schrauben montieren.
Demontage in umgekehrter Reihenfolge.
Die Maschine nie mit montiertem Riemen und de-
montiertem Deckel starten.
2.3.4 tABelle erhältlicher ÜBersetzungen
Siehe Seiten 4 und 5.
2.3.5 huBeinstellung
Die Maschine verfügt über einen konstanten pneuma-
tischen Eilhub von 30 mm. Der Arbeitshub beträgt min. 5
mm bis max. 20 mm.
Der Arbeitshub wird durch Drehen der Verstellschraube
(1mm/Umdrehung) eingestellt. Die effektive Gewindetiefe
muss mit Hilfe von Musterstücken ermittelt werden (Be-
17
Portugúes Español Italiano English Français Deutsch

einflussung durch Motorbremse, Drehzahl und Gewin-
desteigung).
Sicherheitsabstand S berücksichtigen!
2.4 leistungsdAten
Gesamthub 50mm
Pneumatischer Schnellvorschub 30mm
Arbeitshub über Leitsystem 5-20mm
Luftanschluss Innen-Durchmesser 4mm
Gewindeschneidleistung in St 50 M6
Gewindesteigungen 0.25 ÷ 1.25mm
Werkzeugaufnahme B12 DIN 238 mit Scheibenfeder
Bremsmotor LS 71 L3 / 4 FAST
Motorleistung 1500min-1 = 0.55kW
1800min-1 = 0.66kW
Normalspannung 240/400/460V 50/60Hz
Motordrehzahl 50Hz: 1410min-1
60Hz: 1800min-1
Schutzart Motor IP55
Arbeitsdrehzahl 50Hz: 562-4000min-1
60Hz: 675-4800min-1
Max. Drehzahl 4800min-1
Gewicht 20kg
Lackierung RAL 5012
2.5 BetrieBsBedingungen
Temperaturbereich Betrieb: +5 bis +50°C.
Relative Luftfeuchtigkeit: 90% bei +30°C, 65% bei +50°C.
Druckluft: 5-7bar.
Druckluft für Vorschub nach DIN ISO 8573-1: [5/4/4].
Motorspeisung: 400/460 V, 50 - 60 Hz.
Schalterspeisung: 10...30 V DC.
Die Maschine muss vor direktem Spritz- und Kühlwasser
geschützt werden.
2.6 sicherheitshinweise zur inBetrieBnAhme
Vor allen Arbeiten an der Maschine muss
sie von der Energieversorgung getrennt
werden.
Die Inbetriebnahme muss durch eine fachkundige Per-
son durchgeführt werden, welche mit den Sicherheitsvor-
schriften vertraut ist.
Kontrollläufe immer ohne Werkstück fahren.
Vor Inbetriebnahme Drehrichtung prüfen.
Die Integration und der sichere Betrieb der Komponenten
in der Maschine ist vom Betreiber zu gewährleisten.
Der Elektroanschluss muss durch eine Fachperson den
örtlichen Vorschriften entsprechend ausgeführt werden.
Die örtlichen Erdungsvorschriften sind zu beachten, ent-
sprechend auszuführen und zu kontrollieren.
Maschine erst starten, wenn keine Gefährdung durch die
drehende Spindel entsteht.
Verwenden Sie nur zweckentsprechende Werkzeuge,
trimmen Sie kein Werkzeug für eine Anwendung, für die
es nicht vorgesehen ist.
Nach dem Transport sind alle elektrischen und mecha-
nischen Verbindungen auf Beschädigung und Selbstlo-
ckerung zu überprüfen und nötigenfalls in Ordnung zu
bringen.
Der Arbeitsbereich der Maschine muss frei und gegen
unerlaubten Zutritt abgesichert sein.
Die Kontrolle der Drehrichtung von Motor- bzw. Spindel
darf nur mit entspanntem Riemen erfolgen. Bei falscher
Drehrichtung wird die Umkehr durch Vertauschen von
zwei beliebigen Netzleitern erreicht.
Die Abschirmung des Motorenkabels muss beim Klem-
menbrett grossflächig mit dem Motorengehäuse verbun-
den werden.
3. hanDhabung / bEtriEb
3.1 werkzeuge
Behandeln Sie Werkzeuge mit Vorsicht; halten Sie
die Werkzeuge sauber und scharf, beachten Sie
die Anleitungen der Werkzeughersteller bezüglich
Verwendung von Kühlmitteln und Werkzeugaufnahmeein-
richtungen.
Verwenden Sie die zweckentsprechenden Werkzeuge;
trimmen Sie kein Werkzeug für eine Anwendung, für die
es nicht vorgesehen ist.
Verwenden Sie immer Drehzahlen und Vorschübe, die
dem Werkzeug und Werkstoff zugeordnet sind, ohne die
maximale Drehzahl der Maschine zu überschreiten.
Entfernen Sie Späne nie mit der blossen Hand, benutzen
Sie dazu Spänehaken o.ä.
4. instanDhaltung/wartung
4.1 VOrBeugende instAndhAltung
Wartungsintervalle sind in Abhängigkeit
der Anzahl Hübe sowie der Drehzahl ent-
sprechend anzupassen.
18
Portugúes Español Italiano English Français Deutsch

Bei normaler Belastung sind die beiden Gleitflächen zwi-
schen Spindelgehäuse und Verdrehsicherung alle 200h
mit Schmierfett (Blasolube 312) einzufetten.
Bei normaler Belastung ist die Pinole mit einigen Tropfen
Öl durch die Gleitflächennute zu versehen.
Reinigung und Schmierstoffwechsel bei der Leitpatrone
jeweils nach 100h.
Bei extremen Belastungen kann die Leitpatrone durch
den Schmiernippel nachgeschmiert werden.
Eine zu grosse Fettansammlung im Bereich der Leitpa-
trone kann zu Störungen führen (Reinigung erforderlich).
4.2 rePArAtur
Sollte die Maschine, trotz sorgfältiger Herstellungs- und
Prüfverfahren, einmal ausfallen, ist die Reparatur von ei-
ner autorisierten SUHNER Kundendienststelle ausführen
zu lassen.
Bei Fragen an den Hersteller, Seriennummer der Maschi-
ne bereit halten.
4.3 gArAntieleistung
Für Schäden/Folgeschäden wegen unsachgemässer
Behandlung, nicht bestimmungsgemässer Verwendung,
nicht Einhalten der Instandhaltungs- und Wartungsvor-
schriften sowie Handhabung durch nicht autorisierte Per-
sonen besteht kein Anspruch auf Garantieleistung. Be-
anstandungen können nur anerkannt werden, wenn die
Maschine unzerlegt zurückgesandt wird.
4.4 lAgerung
Temperaturbereich: 20°C bis +50°C.
Max. relative Luftfeuchtigkeit: 90% bei +30°C, 65% bei
+50°C.
4.5 entsOrgung / umweltVerträglichkeit
Die Maschine besteht aus Materialien, die einem Re-
cylingprozess zugeführt werden können. Maschine vor
der Entsorgung unbrauchbar machen. Maschine nicht in
den Müll werfen.
Gemäss nationalen Vorschriften muss diese Ma-
schine einer umweltgerechten Wiederverwertung
zugeführt werden.
19
Portugúes Español Italiano English Français Deutsch

1. inDication rElativE à
la sécurité
1.1 instructiOns générAles de sécurité
Ce dossier technique est valable pour la machine GEM 6.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtiOn cOnfOrme àlA destinAtiOn
La machine est conçue pour des tarauds conformes aux
normes. La machine est spécialement conçue pour la
construction d’installations.
1.3 utilisAtiOn cOntrAire àlA destinAtiOn
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtiOn d‘incOrPOrAtiOn
Par la présente, le fabricant Otto Suhner AG, Industries-
trasse 10, CH-5242 Lupfig, de la quasi-machine (voir au
dos le type et le numéro de série) déclare que les exi-
gences essentielles suivantes de la directive 2006/42/
CE sont appliquées et respectées selon l‘annexe I : 1.1.2,
1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1, 1.5.4 et 1.6.1.
Une documentation technique conforme à l‘annexe VII de
la directive Machines a été conçue pour la quasi-machine.
Fondé de pouvoir : I. Sebben. Les documents techniques
seront communiqués aux organismes autorisés sur de-
mande motivée sous forme papier ou électronique. Cette
quasi-machine ne peut être mise en service que s‘il est
constaté que la machine à laquelle la quasi-machine doit
être incorporée répond aux dispositions de la directive
Machines. CH-Lupfig, 04/2018.
I. Sebben/Chef de division
2. misE En sErvicE
2.1 instructiOns de mOntAge
Déviation maximale admissible pour la
fixation de la machine.
La fixation de la machine est réalisée à
l‘aide des trous prévus dans le corps de l‘appareil.
Utiliser des vis de la classe de qualité 8.8. Le couple initial
de serrage pour les vis de fixation est au maximum 12Nm.
Raccordement des câbles uniquement après le
montage complet de la machine.
2.1.1 fixAtiOn de lA mAchine sur sOn suPPOrt
Manutention correcte de la machine p. ex. avec une grue.
2.2 rAccOrdement de lA mAchine
2.2.1 fOnctiOnnement
La puissance du moteur-frein est transmise par courroie
Poly-V à la broche, par l‘intermédiaire de l‘entraineur Poly-
gon. Les vitesses de rotation de la broche sont obtenues
les poulies motrice et récèptrice interchengeable. La
course d‘approche pneumatique rapide est constante de
30 mm, la course de taraudage est règlable entre 5 et
20 mm. La vitesse d‘avance de la course de taraudage
est d‘éterminée en fonction de la vitesse et du pas de la
patronne.
dérOulement d‘un cycle de trAVAil
L‘impulsion départ autorise la course d‘approche rapide
pneumatique, le fin de course actionné (II) commande la
mise en rotation du moteur. Un autre fin de course inductif
sur la course de taraudage (III) commande l‘inversion du
moteur et limite la course. Une nouvelle action sur le fin
de course inductif (II) commandera, après une tempori-
20
Portugúes Español Italiano English Français DeutschFrançais
