Suncast BMC3601 User manual

Tools Needed for Installation /
Outils nécessaires pour
l’installation / Herramientas
necesarias para la instalación
1/2"
Included
Inclus
Incluido
KEEP THESE INSTRUCTIONS. You will need the Quality Control Number shown below to register your product.
VEUILLEZ CONSERVER CES INSTRUCTIONS. Vous aurez besoin du Numéro de contrôle de qualité ci-dessous pour enregistrer votre produit.
CONSERVE ESTAS INSTRUCCIONES. Para registrar sus productos, necesitará el Número de control de calidad que se muestra a continuación.
© 2021 Suncast Corporation, Batavia, IL 0361566B
BMC3601
SINGLE DRAWER BASE CABINET
MEUBLE À TIROIR SIMPLE
GABINETE DE BASE DE UN CAJÓN
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D’ASSEMBLAGE
INSTRUCCIONES PARA EL ARMADO
Quality Control Number:
Numéro de contrôle de qualité:
Número de control de calidad:

2
Before You Begin...
• Read instructions thoroughly prior to assembly.
This kit contains parts that can be damaged if assembled incorrectly or in the wrong sequence.
• Please follow instructions.
Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
• Check for all parts before you begin assembly.
Using the provided parts check list, verify that you have all the parts required to construct your cabi-
nets.
• Assistance is required during parts of the assembly.
Caution
• THIS PRODUCT IS RECOMMENDED FOR INDOOR USAGE.
• Not intended for storage of flammable or caustic chemicals.
• Not intended for usage by children.
• To avoid risk of suffocation, do not allow children to play inside container.
• This product may become susceptible to impact damage in freezing temperatures.
• Do not store near excessive heat.
• Exercise caution when moving fully loaded product. This product is not intended for transporting heavy
objects. Use as a stationary storage device only.
• Do not sit or stand on top.
• Do not store items on top.
• Max load 30 lbs. per drawer.
• Mounting to wall studs is recommended.
• Mount flush and level to wall.
• Do not stack units.
Care Instructions
To maintain the look of your product, we recommend cleaning it each year with mild soap and water. DO NOT
use bleach, ammonia, or other caustic cleaners, and DO NOT use stiff bristle brushes. Failure to perform annual
cleaning could result in permanent staining of the plastic. This is not a manufacturing defect and is not covered
under warranty. This product is not recommended for outdoor usage.
Suncast Products and Replacement Parts
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
www.suncast.com
24 hours a day, 7 days a week, 365 days a year. 1-800-846-2345 or 1-630-879-2050
Beaucoup d’enfants meurent par
écrasement sous des meubles. Pour
réduiretout risque derenversement :
• Veiller à TOUJOURS installer des
cales antirenversement
• NE JAMAIS placer de téléviseur
sur cet article.
• NE JAMAIS laisser d’enfants monter,
grimper ou pendre des tiroirs,
desportesoudes tablettes.
• NE JAMAIS ouvrir plusd'un tiroir
à la fois.
• Placer les articles les plus
lourds dans les tiroirs inférieurs.
Cette étiquette est permanente.
Ne pas retirer!
La volcadura demuebles ha causado
la muerte de muchos niños. Para
reducirel riesgodevolcadura
de muebles:
• SIEMPRE instale la pieza de sujeción
provista para evitar volcaduras.
• NUNCA coloque un televisor sobre
este producto.
• NUNCA permita que niños se paren,
trepen ni se cuelguen en los cajones,
laspuertasni las repisas.
• NUNCA abra más de uncajón a la vez.
• Coloque losartículos más pesados
en los cajones inferiores.
Esta es una etiqueta
permanente. ¡No la retire!
WARNING
Children have diedfrom furnituretip
over. To reduce the risk of furniture
tip over:
• ALWAYS install tip over
restraint provided.
• NEVERput a TV onthis product.
• NEVERallow children to stand,
climb,or hang on drawers, doors,
or shelves.
• NEVERopen more than one drawer
at a time.
• Place heaviest items inthe
lowest drawers.
This is a permanent label.
Do not remove!
ADVERTENCIA
0323683
AVERTISSEMENT
TV

3
Avant de commencer...
• Lisez les instructions avant de commencer l’assemblage:
cet article contient des pièces pouvant être endommagées si elles ne sont pas assemblées
correctement.
• Veuillez suivre les instructions.
Suncast ne peut être tenu responsable du remplacement des pièces endommagées ou perdues
en raison d’un assemblage incorrect.
• Vérifiez toutes les pièces avant de commencer l’assemblage.
À l’aide de la liste des pièces fournie, vérifiez que vous avez toutes les pièces nécessaires à la
construction de votre armoire.
• L’assistance sera nécessaire lors de l’assemblage.
Attention
• CE PRODUIT EST RECOMMANDÉ POUR L’USAGE INTÉRIEUR.
• Ce meuble n’a pas été conçu afin de stocker des produits chimiques corrosifs.
• Cet article ne doit pas être utilisé par des enfants.
• Afin d’éviter tout risque d’étouffement, ne pas laisser d’enfants jouer à l’intérieur de la caisse.
• Cet article peut être endommagé par des impacts à une température inférieure à 0oC.
• Ne pas remiser à proximité d’une source de chaleur excessive.
• Faire preuve de précaution pour transporter ce meuble lorsqu’il est plein. Ce meuble n’a pas été conçu afin de
transporter des objets lourds. Utiliser uniquement un meuble de rangement fixe.
• Ne pas s’asseoir ni se tenir debout sur ce meuble.
• Ne pas stocker d’articles sur ce meuble.
• Charge maximale de 30 lb (13,6 kg) par tiroir.
• Il est recommandé de fixer cet article aux montants du mur.
• Installer cet article au ras du mur en veillant à ce qu’il soit à niveau.
• Ne pas empiler plusieurs unités.
Instructions d’entretien
Afin de que cet article conserve sa belle apparence, il est recommandé de le nettoyer une fois par an avec un savon doux et de
l’eau. NE PAS utiliser de javellisant, d’ammoniaque ni de produit de nettoyage caustique et NE PAS utiliser de brosse à soies
dures. Le plastique risque de devenir irrémédiablement taché si cet article n’est pas nettoyé au moins une fois par an. Ce
problème n’est pas un défaut de fabrication et ne sera pas couvert par la garantie. Ce produit n’est pas recommandé pour une
utilisation en extérieur.
Produits et pièces de rechange Suncast
Pour acheter des pièces de rechange Suncast et obtenir de plus amples renseignements sur les autres produits Suncast, consultez notre site
ou appelez-nous.
www.suncast.com
24heures sur24, 7jours sur7, 365jours par an 1-800-846-2345 ou 1-630-879-2050
Beaucoup d’enfants meurent par
écrasement sous des meubles. Pour
réduiretout risque derenversement :
• Veiller à TOUJOURS installer des
cales antirenversement
• NE JAMAIS placer de téléviseur
sur cet article.
• NE JAMAIS laisser d’enfants monter,
grimper ou pendre des tiroirs,
desportesoudes tablettes.
• NE JAMAIS ouvrir plusd'un tiroir
à la fois.
• Placer les articles les plus
lourds dans les tiroirs inférieurs.
Cette étiquette est permanente.
Ne pas retirer!
La volcadura demuebles ha causado
la muerte de muchos niños. Para
reducirel riesgodevolcadura
de muebles:
• SIEMPRE instale la pieza de sujeción
provista para evitar volcaduras.
• NUNCA coloque un televisor sobre
este producto.
• NUNCA permita que niños se paren,
trepen ni se cuelguen en los cajones,
laspuertasni las repisas.
• NUNCA abra más de uncajón a la vez.
• Coloque losartículos más pesados
en los cajones inferiores.
Esta es una etiqueta
permanente. ¡No la retire!
WARNING
Children have diedfrom furnituretip
over. To reduce the risk of furniture
tip over:
• ALWAYS install tip over
restraint provided.
• NEVERput a TV onthis product.
• NEVERallow children to stand,
climb,or hang on drawers, doors,
or shelves.
• NEVERopen more than one drawer
at a time.
• Place heaviest items inthe
lowest drawers.
This is a permanent label.
Do not remove!
ADVERTENCIA
0323683
AVERTISSEMENT
TV

4
Antes de comenzar...
•Lea las instrucciones antes de comenzar a armar.
Este producto tiene piezas que pueden dañarse si se arman incorrectamente.
• Siga las instrucciones.
Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al armado
incorrecto.
• Verifique que tenga todas las piezas antes de comenzar el armado.
Use la lista de verificación de las piezas incluidas para comprobar que dispone de todas las piezas
necesarias para construir sus gabinetes.
• Durante el montaje se requiere la asistencia de otra persona.
Precaución
• ESTE PRODUCTO SE RECOMIENDA PARA USO EN INTERIORES.
• No está diseñado para almacenar substancias inflamables o químicas cáusticas.
• No está diseñado para ser usada por los niños.
• Para evitar el riesgo de asfixia, no permita que los niños jueguen dentro de la unidad.
• Este producto puede ser susceptible a daños por impacto en temperaturas bajo 0° C.
• No lo guarde cerca de fuentes de calor excesivo.
• Tenga cuidado cuando mueva el producto completamente cargado. Este producto noha sido diseñado para
trans portar objetos pesados. Uselo como unidad de almace namiento fijo únicamente.
• No se siente o se pare encima del gabinete.
• No almacene artículos encima.
• Carga máxima 30 lbs. (13,6 kg) por cajón.
• Recomendamos que el montaje se haga en los montantes de la pared.
• Móntelo a ras y a nivel en la pared.
Instrucciones para el cuidado
Para mantener la buena apariencia del producto, recomendamos limpiarlo anualmente con agua y jabón suave.
NO use lejía, amoníaco ni otros limpiadores cáusticos, y NO use cepillos de cerdas duras. El no llevar a cabo una
limpieza anual puede causar manchas permanentes en el plástico. Ello no es un defecto de fabricación y no está
cubierto por la garantía. Este producto no es recomendado para uso al aire libre.
Productos y piezas de repuesto Suncast
Para comprar piezas de repuesto Suncast y obtener información acerca de otros productos Suncast, visite nuestro
sitio web o llame por teléfono.
www.suncast.com
24 hours a day, 7 days a week, 365 days a year. 1-800-846-2345 or 1-630-879-2050
Beaucoup d’enfants meurent par
écrasement sous des meubles. Pour
réduiretout risque derenversement :
• Veiller à TOUJOURS installer des
cales antirenversement
• NE JAMAIS placer de téléviseur
sur cet article.
• NE JAMAIS laisser d’enfants monter,
grimper ou pendre des tiroirs,
desportesoudes tablettes.
• NE JAMAIS ouvrir plusd'un tiroir
à la fois.
• Placer les articles les plus
lourds dans les tiroirs inférieurs.
Cette étiquette est permanente.
Ne pas retirer!
La volcadura demuebles ha causado
la muerte de muchos niños. Para
reducirel riesgodevolcadura
de muebles:
• SIEMPRE instale la pieza de sujeción
provista para evitar volcaduras.
• NUNCA coloque un televisor sobre
este producto.
• NUNCA permita que niños se paren,
trepen ni se cuelguen en los cajones,
laspuertasni las repisas.
• NUNCA abra más de uncajón a la vez.
• Coloque losartículos más pesados
en los cajones inferiores.
Esta es una etiqueta
permanente. ¡No la retire!
WARNING
Children have diedfrom furnituretip
over. To reduce the risk of furniture
tip over:
• ALWAYS install tip over
restraint provided.
• NEVERput a TV onthis product.
• NEVERallow children to stand,
climb,or hang on drawers, doors,
or shelves.
• NEVERopen more than one drawer
at a time.
• Place heaviest items inthe
lowest drawers.
This is a permanent label.
Do not remove!
ADVERTENCIA
0323683
AVERTISSEMENT
TV

5

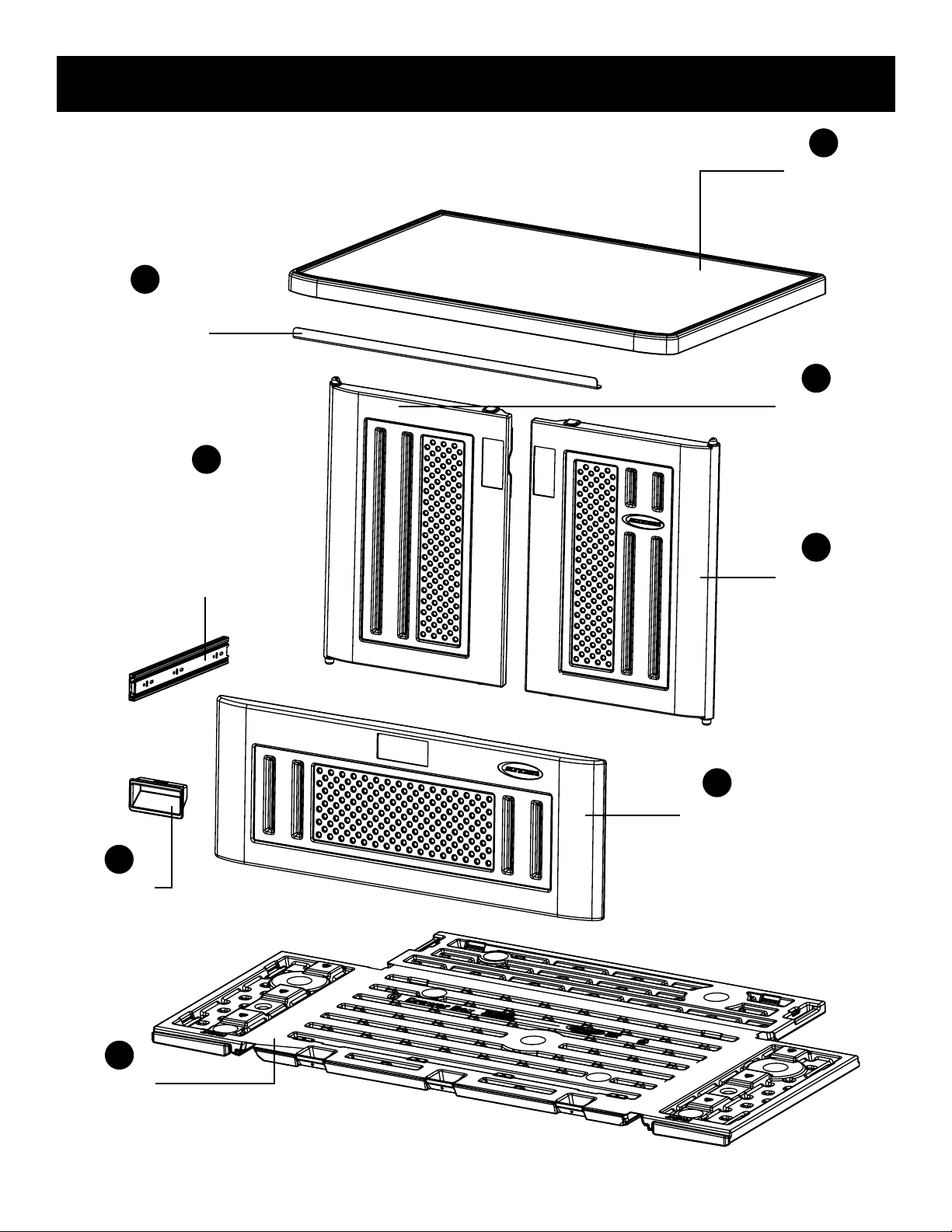

Parts / Pièces / Piezas - BMC3601
0B00279
Bottom Panel
Panneau inférieur
Panel inferior
0B00620
Shelf with Hinges
Tablette avec charnières
Estante con bisagras
A L
0B00275
Left Panel
Panneau gauche
Panel izquierdo
0B00277
Shelf
Étagère
Estante
C
F
0B00274
Back Panel
Panneau arrière
Panel trasero
D
0B00276
Right Panel
Panneau droit
Panel derecho
B

6
Parts / Pièces / Piezas- BMC3601
0B00585
Drawer Box
Boîte à tiroirs
Caja de cajones
K
0100976
Door Handle
Poignée de porte
Manija de la puerta
x3
0440985
Drawer Glide
Glissière de tiroir
Deslizamiento de cajón
x2
X
0B00278
Top Panel
Panneau supérieur
Panel superior
0B00618
Left Door
Porte gauche
Puerta izquierda
0B00621
Right Door
Porte droite
Puerta derecha
E
H
G
0MR009010
Support Bracket
barre de support
soporte de apoyo
x3
P
0B00584
Drawer Front
Façade de tiroir
Frente del cajón
J
M

7
#10 x .75
Pan Head
Vis à tête
cylindrique bombée
n° 10 x 19 mm
Perno de cabeza
segmentada
n˚10 x 0,75 pulg.
x19
N

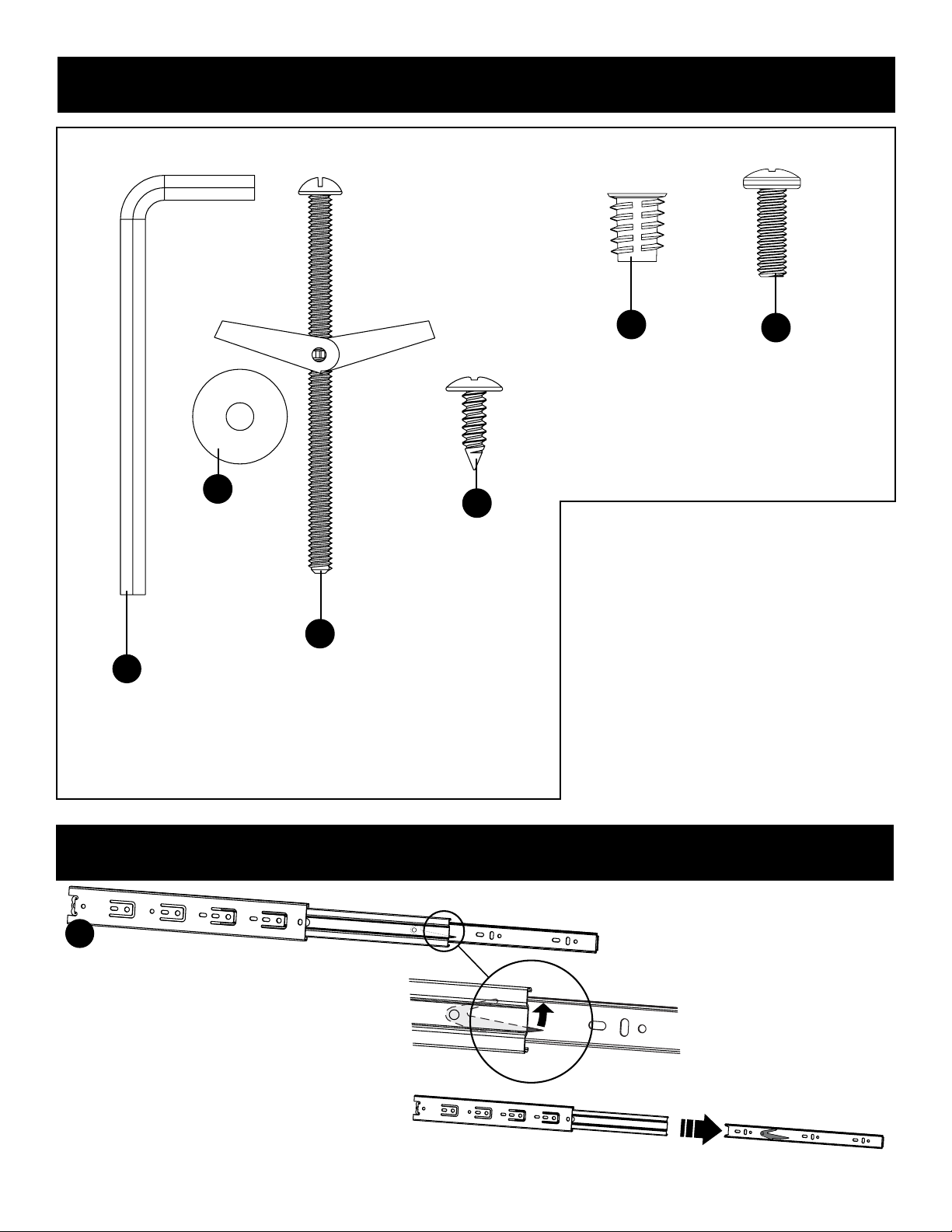

0480500 - Hardware Bag
Hardware shown at actual size (*Un-
less otherwise noted). Extra hardware
provided. Not all are used.
Quincaillerie illustrée à la taille réelle
(*sauf indication contraire). Quincail-
lerie
supplémentaire fournie. Toute la quin-
caillerie ne doit pas être utilisée.
Los accesorios se muestran en tama-
ño real (*salvo indicación en con-
trario.) Se incluyen
elementos de fijación adicionales. No
se usan todos.
#8 x 1/2” Screw
Vis à métaux 1/2 pouce
Tornillo de máquina
de 1/2 pulgada
x13
Insert Nut
insérer un écrou
inserte la tuerca
x13
Q
R
AA
ST
4mm Hex Key
clé hexagonale de 4mm
llave hexagonal de 4mm
x1
Washer
la rondelle
la arandela
x2
Toggle Anchor
basculer l’ancre
alternar el ancla
x2
Hardware / Quincaillerie / Elementos de fijación - BMC3603
Before you begin, separate the drawer glides
into two parts, the wide base and the narrow
glide.
Avant de commencer, séparez les glissières
du tiroir en deux parties: la base large et la
glisse étroite.
Antes de comenzar, separe los deslizadores
del cajón en dos partes, la base ancha y el
deslizamiento estrecho.
X
Extend
Étendre
Ampliar
Lift Catch
Levante la captura
Soulever le crochet
Separate
se séparer
separarse
Pre-assembly / Pré-assemblage / Preasamblea
1
2
3

8
S
2
K
x6
N
S
S
C
x3
1
N
S
Use 4mm Hex Key (N) to thread three insert nuts (S) into left side panel
(C). Repeat for right side panel (B).
Utilisez une clé hexagonale de 4 mm (N) pour visser trois écrous
d’insertion (S) dans le panneau latéral gauche (C). Répétez l’opération
pour le panneau latéral droit (B).
Use la llave hexagonal de 4 mm (N) para enroscar tres tuercas de
inserción (S) en el panel lateral izquierdo (C). Repita para el panel lateral
derecho (B).
Lay drawer box panel (K) flat with grooved side facing up. Thread six
insert nuts (S) into the drawer box sides. (3 on each side)
Poser le panneau de la boîte à tiroirs (K) à plat avec le côté rainuré vers
le haut. Vissez six écrous d’insertion (S) dans les côtés du tiroir. (3 de
chaque côté)
Coloque el panel de la caja del cajón (K) plano con el lado ranurado
hacia arriba. Enrosque seis tuercas de inserción (S) en los lados de la
caja del cajón. (3 a cada lado)
Pre-assembly / Pré-assemblage / Preasamblea

9
T
x3
X
3
C
2
3
1
Attach one drawer glide base (X) to the left side panel with three screws
(T). Repeat on right side panel (B).
Note: The rubber bumper-stops go toward the back of the cabinet. To
access screw locations, line them up with the slot in the moving part.
Fixez une base coulissante de tiroir (X) au panneau latéral gauche à
l’aide de trois vis (T). Répétez sur le panneau latéral droit (B).
Remarque: les butées en caoutchouc vont vers l’arrière de l’armoire.
Pour accéder aux emplacements des vis, alignez-les avec la fente de la
partie mobile.
Fije una base deslizante de cajón (X) al panel lateral izquierdo con tres
tornillos (T). Repita en el panel lateral derecho (B).
Nota: Los topes de goma van hacia la parte posterior del gabinete. Para
acceder a las ubicaciones de los tornillos, alinéelos con la ranura en la
parte móvil.
4
1
2
3
4
Smooth Side - Côté lisse - Lado liso
Lower the back of the drawer box to the floor. Fold the left side up, followed by the right side. Press the back of the drawer against the floor, folding it
over the corner tabs. The tabs must be securely snapped through the back corner slots.
Abaissez le dos du tiroir au sol. Pliez le côté gauche en haut, suivi du côté droit. Appuyez sur le dos du tiroir contre le sol en le rabattant sur les
languettes d’angle. Les onglets doivent être bien enclenchés dans les fentes des coins arrière.
Baje la parte posterior de la caja del cajón al piso. Dobla el lado izquierdo hacia arriba, seguido del lado derecho. Presione la parte posterior del cajón
contra el piso, doblándolo sobre las pestañas de las esquinas. Las pestañas deben pasar de forma segura por las ranuras de la esquina posterior.
Pre-assembly / Pré-assemblage / Preasamblea

10
J
5
K
AA
6
x3
AA
Slide the drawer front (J) down over the tabs on the front edge of the
drawer box (K). Press down until the panel snaps in place.
Faites glisser l’avant du tiroir (J) vers le bas sur les languettes situées sur
le bord avant du boîtier du tiroir (K). Appuyez jusqu’à ce que le panneau
s’enclenche.
Deslice el frente del cajón (J) hacia abajo sobre las pestañas en el borde
frontal de la caja del cajón (K). Presione hacia abajo hasta que el panel
encaje en su lugar.
Turn the drawer box over and secure the drawer front with three screws
(AA). Note: the screw locations are not pre-drilled.
Retournez le tiroir et fixez le devant du tiroir avec trois vis (AA).
Remarque: les emplacements de scrw ne sont pas pré-percés.
Dé la vuelta a la caja del cajón y asegure el frente del cajón con
tres tornillos (AA). Nota: las ubicaciones de desplazamiento no están
perforadas previamente.
Pre-assembly / Pré-assemblage / Preasamblea

11
7
T
x6
x2
X
T
X
T
1
2
3
Starting with the front screw location, attach the narrow portions of the
drawer glides (X) to each side of the drawer using 6 screws (T). (3 on
each side)
NOTE: The plastic catch is always toward the back.
En commençant par l’emplacement des vis avant, fixez les parties
étroites des glissières de tiroir (X) de chaque côté du tiroir à l’aide de 6
vis (T). (3 de chaque côté)
REMARQUE: le loquet en plastique est toujours vers l’arrière.
Comenzando con la ubicación del tornillo frontal, fije las porciones
estrechas de las guías del cajón (X) a cada lado del cajón con 6 tornillos
(T). (3 a cada lado)
NOTA: El pestillo de plástico siempre está hacia atrás.
Pre-assembly / Pré-assemblage / Preasamblea
8
M
2
1
Insert drawer handle (M) into drawer front (J) by catching the top
edge on the opening and rotating the botton edge until it snaps
into position.
Insérez la poignée du tiroir (M) dans le tiroir (J) en saisissant le
bord supérieur de l’ouverture et en faisant pivoter le bord inférieur
jusqu’à ce qu’il s’enclenche.
Inserte la manija del cajón (M) en el frente del cajón (J) atrapando
el borde superior de la abertura y girando el borde inferior hasta
que encaje en su posición.

12
Smooth Side Up
Côté lisse vers le haut
Lado suave hacia arriba
A
1
1
C
Front Avant Frente
2
C
D
B
3
D
Assembly / Assemblage / Armado

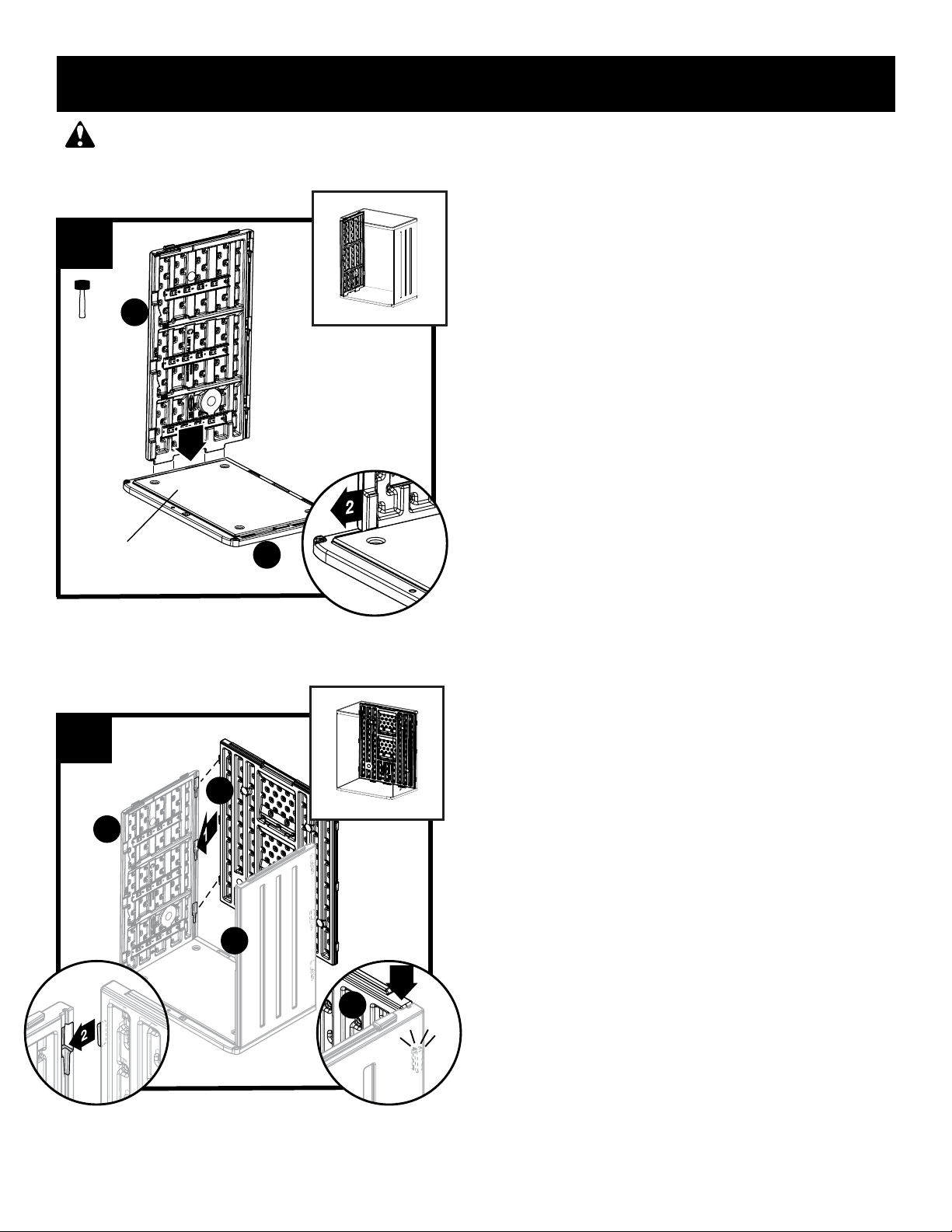

Align tabs on left side panel (C) with slots on bottom panel (A). Lower
side panel into slots and lock in place by sliding panel towards front.
Repeat with right side panel (B).
Aligner les languettes du panneau gauche (C) avec les fentes situées
au bas du panneau inférieur (A). Abaisser le panneau latéral dans
les fentes et le verrouiller en le glissant vers l’avant. Répéter l’opération
avec le panneau latéral (B).
Alinee las lengüetas del panel izquierdo (C) con las ranuras del panel
inferior (A). Descienda el panel lateral dentro de las ranuras y asegúrelo
en su lugar deslizándolo hacia el frente. Repita el procedimiento con el
panel derecho (B).
Align and engage tabs on back panel (D) with slots on side panels (C/B).
Push panel (D) down to lock in place.
Aligner puis introduire les languettes du panneau arrière (D) avec les
fentes des panneaux latéraux (C) et (B). Appuyer vers le bas sur le
panneau (D) jusqu’à ce qu’il s’imbrique d’un bruit sec.
Alinee y enganche las lengüetas del panel posterior (D) con las ranuras
en los paneles laterales (C) y (B). Empuje hacia abajo del panel D para
asegurarlo en su lugar.
Make sure all tabs are engaged before locking panels together/ Vérifier que toutes les languettes sont correctement introduites
avant de verrouiller les panneaux les uns dans les autres/ Asegúrese de que todas las lengüetas estén enganchadas antes de
asegurar los paneles entre sí.

13

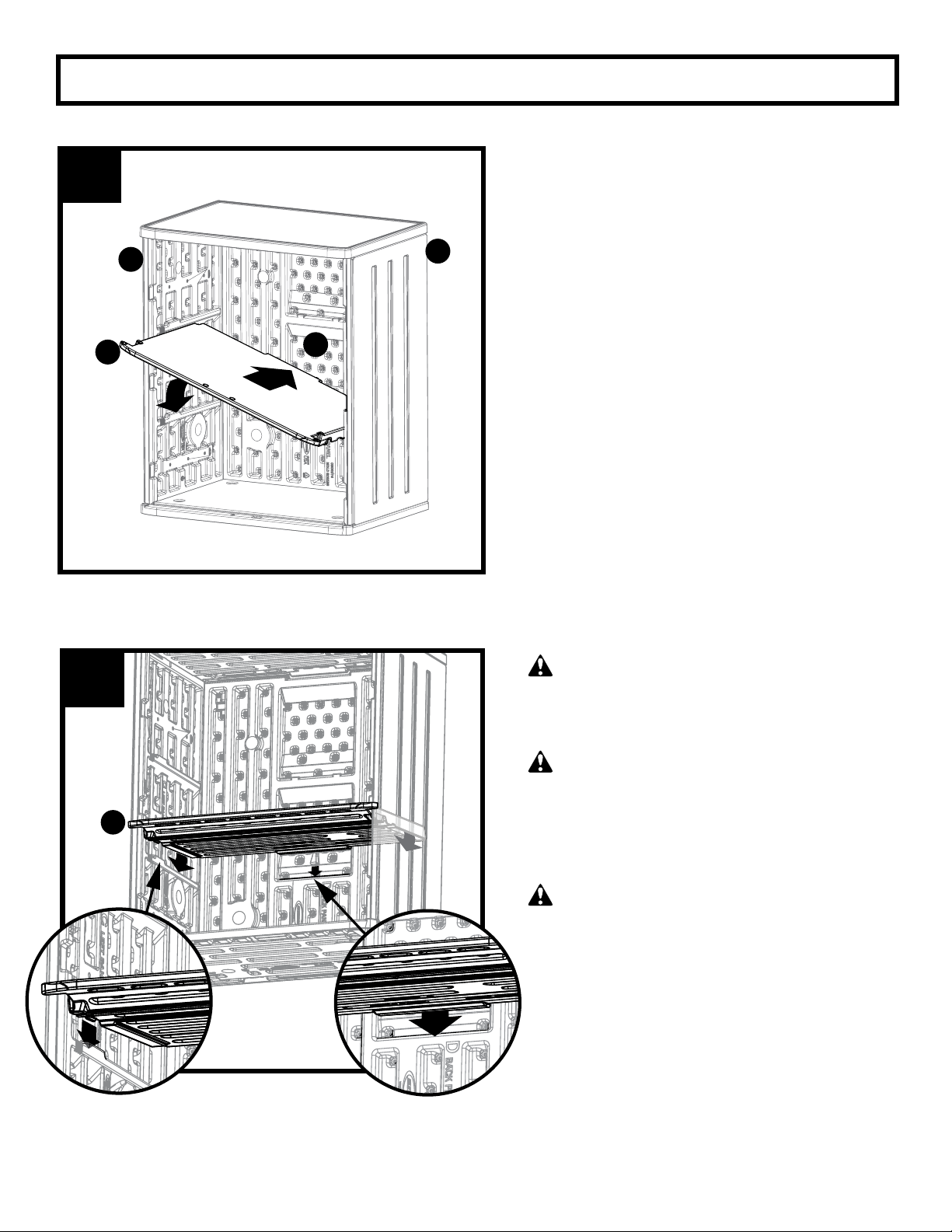

Align slots on top panel (E) with tabs on side panel (C/B). Lower
top panel and lock in place by sliding panel towards front. Top will
overhang front slightly.
Aligner les fentes du panneau supérieur (E) avec les languettes
des panneaux latéraux (C) et (B). Abaisser le panneau supérieur
et le verrouiller en le glissant vers l’avant. Le dessus dépassera
légèrement.
Alinee las ranuras del panel superior (E) con las lengüetas de los
paneles laterales (C) y (B). Descienda el panel superior y asegúrelo
en su lugar deslizándolo hacia el frente. La parte superior sobresaldrá
un poco por el frente.
4
E
C
B
Front Avant Frente
x4
AA
3
E
P
Front Avant Frente
Attach support bracket (P) to top panel (E) using four screws (AA).
Fixer une barre de support (P) au panneau supérieur (E) à l’aide de
quatre vis (AA).
Acople de soporte (P) al panel superior (E) con cuatro tornillos (AA).
Assembly (cont.) / Assemblage (suite) / Armado (continuación)

14
5Drill Here
Percer ici
Taladre aquí
x2
N
M
x2
N
Using a 1/2˝ drill bit, drill through the two provided locations on Back Panel (D). Place cabinet in desired location. With a pencil mark the hole loca-
tions on the wall, and drill through the wall with 1/2˝ drill bit.
Add Washer (M) to Toggle Bolt (N). Close toggle bolt before putting through 1/2˝ hole or it will not fit. Wings on toggle bolt need to be positioned
toward the end of the bolt. While holding cabinet in place, put toggle bolt through drilled holes in cabinet and wall. Tighten screws to secure to wall.
À l’aide d’un foret de 1/2 po, percez les deux emplacements prévus sur le panneau arrière (D). Placez l’armoire à l’endroit désiré. Avec un crayon,
marquez les trous sur le mur et percez-le avec un foret de 1/2.
Ajoutez une rondelle (M) pour basculer le boulon (N). Fermer le boulon à bascule avant de percer un trou de 1 / 2˝ sinon il ne rentrera pas. Les ailes
du boulon à genouillère doivent être positionnées vers la fin du boulon. Tout en maintenant le meuble en place, insérez le boulon à genouillère dans
les trous percés dans le meuble et le mur. Serrer les vis pour fixer au mur.
Con una broca de 1/2 pulgada, perfore a través de las dos ubicaciones provistas en el Panel posterior (D). Coloque el gabinete en la ubicación
deseada. Con un lápiz marque las ubicaciones de los agujeros en la pared y taladre a través de la pared con una broca de 1/2 pulg.
Agregue la arandela (M) al perno de palanca (N). Cierre el perno de palanca antes de pasar el orificio de 1/2 / o no encajará. Las alas en el perno
de palanca deben colocarse hacia el final del perno. Mientras sostiene el gabinete en su lugar, coloque el perno de palanca a través de los agujeros
perforados en el gabinete y la pared. Apriete los tornillos para fijar a la pared.
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
Base Cabinets must be securely attached to a wall in order to prevent tipping.
Les armoires de base doivent être solidement fixées à un mur afin d’éviter tout basculement.
Los gabinetes base deben estar firmemente sujetos a una pared para evitar que se vuelquen.

15
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
2
6
AA
F
P
x4
2
7
AA
L
P
x4

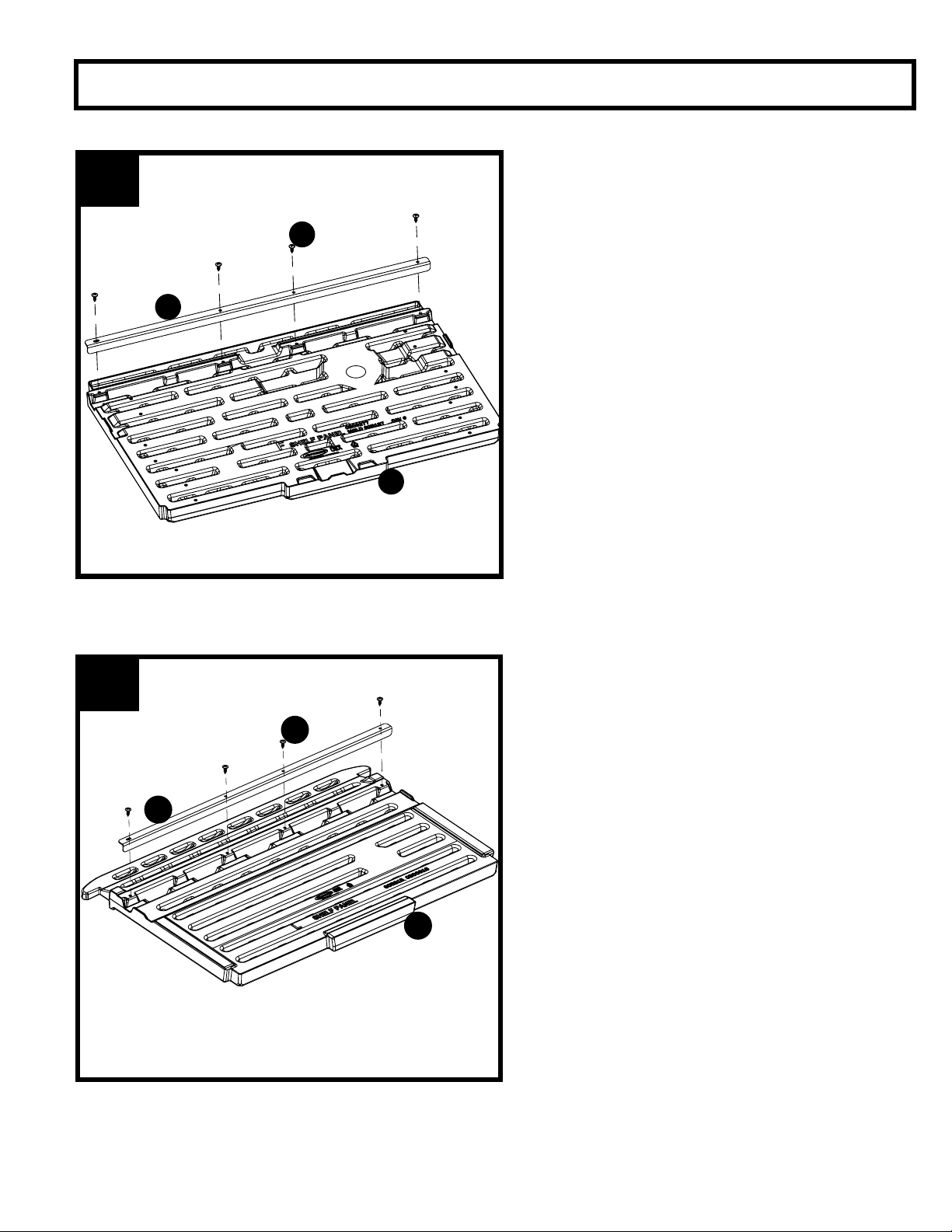

Attach support bracket (P) to middle shelf (F) using four screws
(AA).
Fixez le support (P) à l’étagère du milieu (F) à l’aide de quatre vis
(AA).
Fije el soporte de soporte (P) al estante intermedio (F) con cuatro
tornillos (AA).
Attach support bracket (P) to bottom shelf (L) using four screws
(AA).
Fixez le support (P) à la tablette inférieure (L) à l’aide de quatre vis
(AA).
Fije el soporte de soporte (P) al estante inferior (L) con cuatro
tornillos (AA).

16
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
2
1
2
8
L
CB

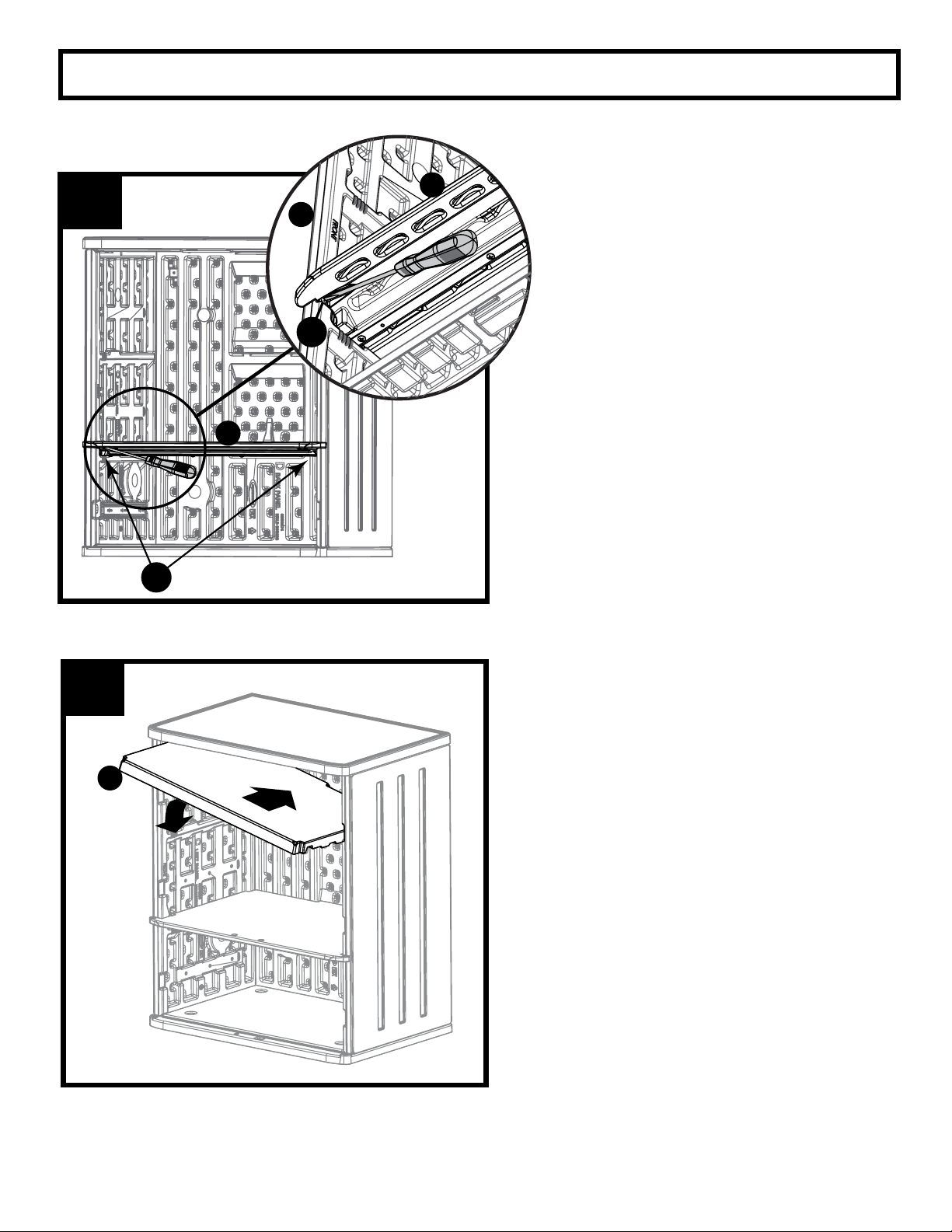

D
9
1
2
L

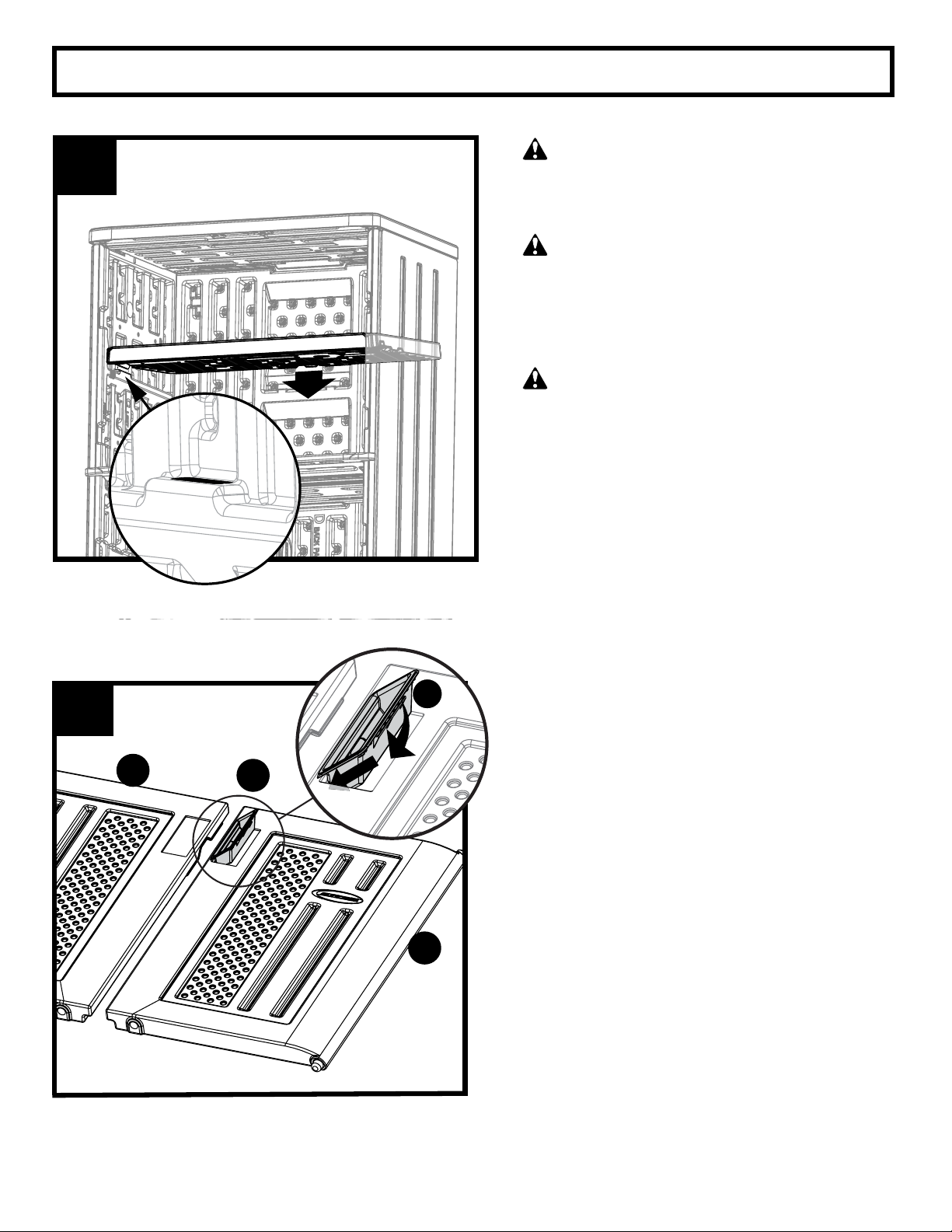

Tab on shelf must engage with slot on inside panels.
Push side panels inward to engage.
Tilt shelf (L) forward and place front corners of shelf into indented
area on side panels. Push down on back of shelf to snap into position.
La languette sur l’étagère doit s’engager avec la fente sur les
panneaux intérieurs. Poussez les panneaux latéraux vers l’intérieur
pour les enclencher.
Inclinez la tablette (L) vers l’avant et placez les coins avant de la
tablette dans la zone en retrait sur les panneaux latéraux. Poussez
vers le bas à l’arrière de l’étagère pour enclencher en position.
La lengüeta en el estante debe encajar con la ranura en los
paneles interiores. Empuje los paneles laterales hacia adentro para
engancharlos.
Incline el estante (L) hacia adelante y coloque las esquinas frontales
del estante en el área dentada en los paneles laterales. Empuje
hacia abajo la parte posterior del estante para encajar en su
posición.
Insert shelf (L) with the hinge holes facing up into cabinet at an
angle. Lower shelf down onto support ribs in Back (D) and sides
(B), (C).
Insérez l’étagère (L) avec les trous de charnière orientés vers
le haut dans l’armoire à un angle. Abaissez la tablette sur les
nervures de support à l’arrière (D) et sur les côtés (B), (C).
Inserte el estante (L) con los agujeros de las bisagras hacia arriba
en el gabinete en ángulo. Baje el estante hacia abajo sobre las
costillas de soporte en la parte posterior (D) y los lados (B), (C).
soporte en la parte posterior (D) y los lados (B), (C).

17
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
2
10
L
C
AA
x2
L
AA
Fasten shelf (L) into cabinet with two screws (AA)
Fixez l’étagère (L) dans l’armoire avec deux vis (AA)
Fije el estante (L) en el gabinete con dos tornillos (AA)
2
11
F
1
2
Insert shelf (F) into cabinet at an angle. Lower shelf down onto
support ribs.
Insérez l’étagère (F) dans l’armoire à un angle. Abaissez la tablette
sur les nervures de support.
Inserte el estante (F) en el gabinete en ángulo. Baje el estante
hacia abajo sobre las costillas de soporte.

18
13
M
G
M
x2
H
2
1
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
Insert door handle (M) into right door (G) by catching the inside edge on
the opening and rotating the outside edge until it snaps into position.
Repeat for left loor, (H).
Insérez la poignée du tiroir (M) dans la porte droite (G) en attrapant le
bord intérieur sur l’ouverture et en tournant le bord extérieur jusqu’à ce
qu’il s’enclenche en position. Répétez l’opération pour la porte gauche,
(H).
Inserte la manija del cajón (M) en la puerta derecha (G) atrapando el
borde interior de la abertura y girando el borde exterior hasta que encaje
en su posición. Repita para la puerta izquierda, (H).
12
2
Slot, Fente,
Ranura
1
Tab on shelf must engage with slot on inside panels.
Push side panels inward to engage.
Tilt shelf (F) forward and place front corners of shelf into indented
area on side panels. Push down on back of shelf to snap into position.
La languette sur l’étagère doit s’engager avec la fente sur les
panneaux intérieurs. Poussez les panneaux latéraux vers l’intérieur
pour les enclencher.
Inclinez la tablette (F) vers l’avant et placez les coins avant de la
tablette dans la zone en retrait sur les panneaux latéraux. Poussez
vers le bas à l’arrière de l’étagère pour enclencher en position.
La lengüeta en el estante debe encajar con la ranura en los
paneles interiores. Empuje los paneles laterales hacia adentro para
engancharlos.
Incline el estante (F) hacia adelante y coloque las esquinas frontales
del estante en el área dentada en los paneles laterales. Empuje
hacia abajo la parte posterior del estante para encajar en su
posición.

19
Completed Assembly
Assemblage terminé
Asamblea completada
Install bottom drawer by fitting the drawer mounted glides into the
side panel mounted glides.
Installez le tiroir inférieur en insérant les glissières montées dans les
glissières montées sur le panneau latéral.
Instale el cajón inferior colocando los deslizadores montados en el
cajón en los deslizadores montados en el panel lateral.
15
Assembly (cont.) / Assemblage (suite) / Armado (continuación)
Install right door (G) by inserting bottom hinge pin into shelf (L) and
sliding top hinge pin into position in top panel (E). Repeat for left
door (H).
Installez la porte droite (G) en insérant la goupille de charnière
inférieure dans l’étagère (L) et en glissant la goupille de charnière
supérieure en position dans le panneau supérieur (E). Répétez pour
la porte gauche (H).
Instale la puerta derecha (G) insertando el pasador de la bisagra
inferior en el estante (L) y deslizando el pasador de la bisagra
superior en su posición en el panel superior (E). Repita para la
puerta izquierda (H).
1
2
14
G
L
E

20
Beaucoup d’enfants meurent par
écrasement sous des meubles. Pour
réduiretout risque derenversement :
• Veiller à TOUJOURS installer des
cales antirenversement
• NE JAMAIS placer de téléviseur
sur cet article.
• NE JAMAIS laisser d’enfants monter,
grimper ou pendre des tiroirs,
desportesoudes tablettes.
• NE JAMAIS ouvrir plusd'un tiroir
à la fois.
• Placer les articles les plus
lourds dans les tiroirs inférieurs.
Cette étiquette est permanente.
Ne pas retirer!
La volcadura demuebles ha causado
la muerte de muchos niños. Para
reducirel riesgodevolcadura
de muebles:
• SIEMPRE instale la pieza de sujeción
provista para evitar volcaduras.
• NUNCA coloque un televisor sobre
este producto.
• NUNCA permita que niños se paren,
trepen ni se cuelguen en los cajones,
laspuertasni las repisas.
• NUNCA abra más de uncajón a la vez.
• Coloque losartículos más pesados
en los cajones inferiores.
Esta es una etiqueta
permanente. ¡No la retire!
WARNING
Children have diedfrom furnituretip
over. To reduce the risk of furniture
tip over:
• ALWAYS install tip over
restraint provided.
• NEVERput a TV onthis product.
• NEVERallow children to stand,
climb,or hang on drawers, doors,
or shelves.
• NEVERopen more than one drawer
at a time.
• Place heaviest items inthe
lowest drawers.
This is a permanent label.
Do not remove!
ADVERTENCIA
0323683
AVERTISSEMENT
TV
Beaucoupd’enfantsmeurentpar
écrasementsousdesmeubles.Pour
réduiretoutrisquede renversement:
• Veillerà TOUJOURSinstallerdes
calesantirenversement
• NE JAMAISplacerde téléviseur
surcetarticle.
• NE JAMAISlaisserd’enfantsmonter,
grimperoupendredes tiroirs,
desportesou destablettes.
• NE JAMAISouvrirplus d'untiroir
àla fois.
• Placerles articleslesplus
lourdsdanslestiroirsinférieurs.
Cetteétiquetteestpermanente.
Nepas retirer!
Lavolcadurademueblesha causado
lamuertede muchosniños.Para
reducirel riesgode volcadura
demuebles:
• SIEMPREinstalela piezade sujeción
provistaparaevitarvolcaduras.
• NUNCA coloqueuntelevisorsobre
esteproducto.
• NUNCA permitaqueniños separen,
trepennise cuelguenen loscajones,
laspuertasni lasrepisas.
• NUNCA abramás de uncajón a la vez.
• Coloquelos artículosmáspesados
enlos cajonesinferiores.
Estaesuna etiqueta
permanente.¡Nola retire!
WARNING
Childrenhavediedfromfurnituretip
over.Toreducetherisk of furniture
tipover:
• ALWAYSinstalltipover
restraintprovided.
• NEVERput a TV on thisproduct.
• NEVER allowchildrento stand,
climb,orhangon drawers,doors,
orshelves.
• NEVERopen morethan one drawer
ata time.
• Placeheaviestitems in the
lowestdrawers.
Thisisa permanentlabel.
Donotremove!
ADVERTENCIA
0323683
AVERTISSEMENT
TV
