Suncast BMDB134004 User manual

BMDB134004 Deck Box
ASSEMBLY INSTRUCTIONS
BMDB1 34004 Coffre de terrasse
INSTRUCTIONS D'ASSEMBLAGE
Arcón de terraza BMDB1 34004
INSTRUCCIONES DE ARMADO
Tools Required
Outil requis
Herramientas necesarias
• Two people may be required during assembly.
• Vous aurez peut-être besoin d'aide pour
effectuer l'assemblage.
• Puede ser conveniente pedir la ayuda de otra
persona para el ensamblaje.
Scan QR Code for product assembly video.
Balayez le code OR pour la vidéo d'assemblage du produit.
Escanee el código OR para ver el video de montaje del producto.
Brilliant
by Design TM co
Un
English
Français / Espanol
5
10
C) 2023 Suncast Corporation, Batavia, IL 0361252M

Register your product for Limited Warranty!
Must register product within 90 days of purchase for limited warranty
Enregistrez votre produit au programme de garantie limitée
Vous devez enregistrer votre produit au programme de garantie limitée dans les 90 jours suivant votre achat.
iRegistre su producto para obtener una garantía limitada!
Debe registrar el producto dentro de los 90 días posteriores a la compra para obtener una garantie limitada
Scan for updated Limited Warranty
Scanner pour obtenir la grantie limitée à jour
Escanear para obtener garantía limitada actualizada
www.suncast.com/warranty or call US 1 ( 800) 846-2345
www.suncast.com/warranty ou appelez-nous 1 ( 800) 846-2345
www.suncast.com/warranty o Ilamenos 1 ( 800) 846-2345
Have Questions?
We are here to help. Check out our resource library along with helpful tips, videos and FAQ's.
You may call the Contact Center directly at: 1 ( 800) 846-2345 or write
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( USA)
Des questions?
Nous pouvons vous aider. Consultez notre bibliothèque de ressources où vous trouverez des conseils utiles, des vidéos et une FAQ.
Vous pouvez communiquer directement avec le centre d'appels au: 1-800-846-2345 ou écrire à
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( États-Unis)
¿Alguna pregunta?
Estamos aquí para ayudarle. Consulte nuestra biblioteca de recurses junto con sugerencias útiles, videos y preguntas frecuentes.
Puede llamar al Centro de atención directamente al: 1 ( 800) 846-2345 o escribir a
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( EE.UU.)
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
Pour acheter des pièces de rechange Suncast et pour plus d'informations sur d'autres articles Suncast, rendez-vous sur
notre site Internet ou appelez-nous.
Para comprar piezas de repuesto Suncast y obtener más información acerca de otros productos Suncast, visítenos en
línea o llámenos por teléfono.
www.suncast.com
1-800-846-2345 or 1-630-381-6309.
1-800-846-2345 ou le 1-630-381-6309.
1-800-846-2345 o al 1-630-381-6309.
2

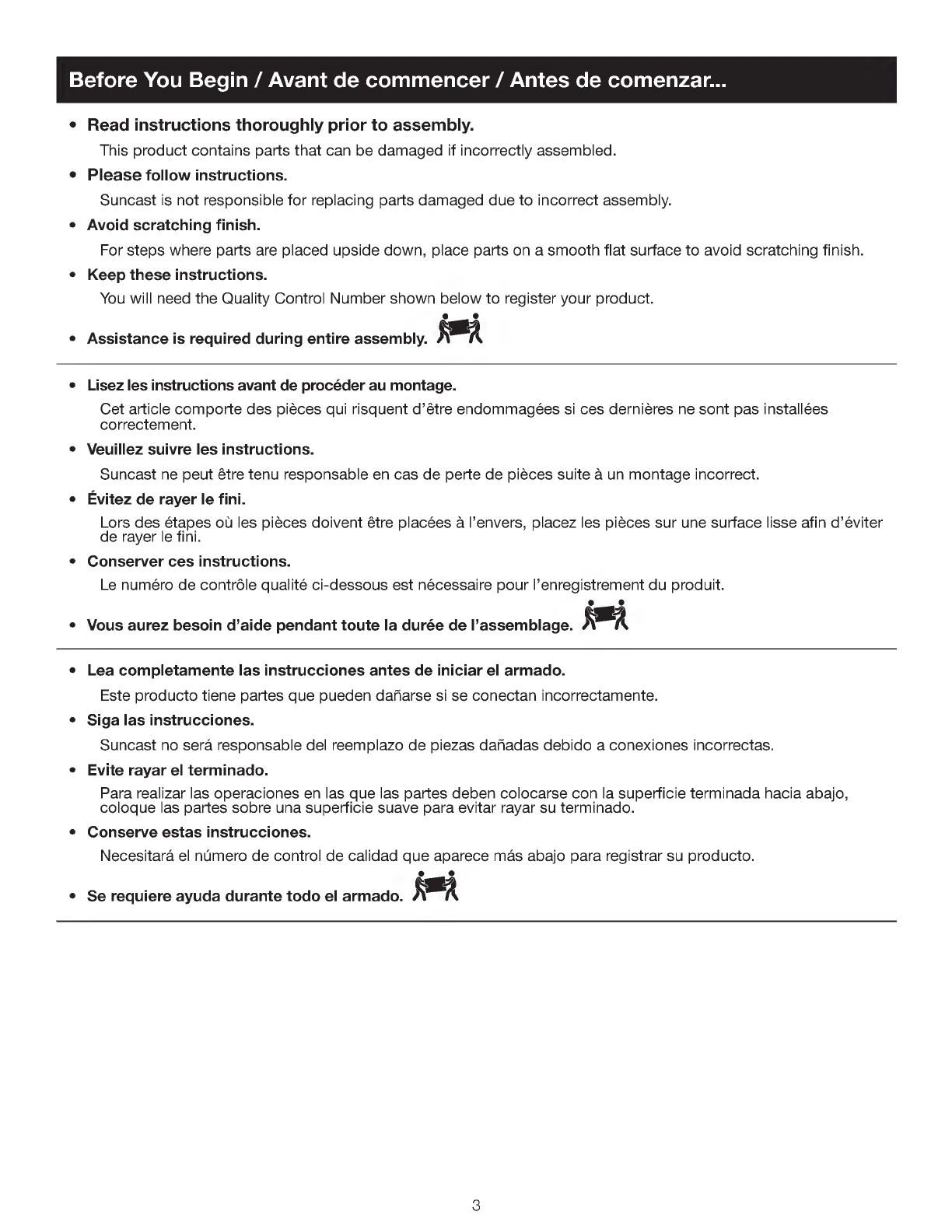

Before You Begin / Avant de commencer / Antes de comenzar...
• Read instructions thoroughly prior to assembly.
This product contains parts that can be damaged if incorrectly assembled.
• Please follow instructions.
Suncast is not responsible for replacing parts damaged due to incorrect assembly.
• Avoid scratching finish.
For steps where parts are placed upside down, place parts on a smooth flat surface to avoid scratching finish.
• Keep these instructions.
You will need the Quality Control Number shown below to register your product.
• •
• Assistance is required during entire assembly. ex
• Lisez les instructions avant de procéder au montage.
Cet article comporte des pièces qui risquent d'être endommagées si ces dernières ne sont pas installées
correctement.
• Veuillez suivre les instructions.
Suncast ne peut être tenu responsable en cas de perte de pièces suite à un montage incorrect.
• Évitez de rayer le fini.
Lors des étapes où les pièces doivent être placées à l'envers, placez les pièces sur une surface lisse afin d'éviter
de rayer le fini.
• Conserver ces instructions.
Le numéro de contrôle qualité ci-dessous est nécessaire pour l'enregistrement du produit.
..... •
• Vous aurez besoin d'aide pendant toute la durée de l'assemblage. > el
• Lea completamente las instrucciones antes de iniciar el armado.
Este producto tiene partes que pueden dañarse si se conectan incorrectamente.
• Siga las instrucciones.
Suncast no será responsable del reemplazo de piezas dañadas debido a conexiones incorrectas.
• Evite rayar el terminado.
Para realizar las operaciones en las que las partes deben colocarse con la superficie terminada hacia abajo,
coloque las partes sobre una superficie suave para evitar rayar su terminado.
• Conserve estas instrucciones.
Necesitará el número de control de calidad que aparece más abajo para registrar su producto.
a
nis •
• Se requiere ayuda durante todo el armado. X ffl e
3

A ATTENTION / ATTENTION / PRECAUCIÓN
• This product may become susceptible to impact damage in freezing temperatures.
• Do not store near excessive heat.
• Exercise caution when moving fully loaded product. This product is not intended for transporting heavy objects.
Use as a stationary storage device only.
• Do not stand on lid.
• This item uses self taping screws in some areas. There are no pre- drilled holes in the plastic. Use force when
starting to drive the screw. Once the screw peirces the plastic it will drive easier.
• To maintain the appearance of your deck box, clean it at least once a year. Use mild soap, water, and a soft bristle
brush. Do not use bleach, ammonia, or caustic cleaners. These will damage the finish.
• Ce produit peut être endommagé par des impacts en cas de gel.
• Ne pas remiser près d'une source de chaleur excessive.
• Déplacer le coffre rempli avec précaution. Ce produit n'est pas conçu pour la transport des objets lourds.
Recommandé pour être utilisé sur place seulement.
• Ne pas se tenir debout sur le couvercle.
• L'emploi de vis autotaraudeuses est nécessaire à certains endroits. Cet article ne possède aucun trou prépercé.
Commencer à visser avec force pour introduire les vis. Une fois que la vis a perforé le plastique, elle s'introduira
plus facilement.
• Pour que le coffre de terrasse garde sa belle apparence, le nettoyer au moins une fois par an. Utiliser un savon
doux avec de l'eau et une brosse de nettoyage à soies douces. Ne pas utiliser d'eau de Javel, d'ammoniaque ni
de produits caustiques. En effet, ces produits endommageront le fini du coffre.
• Este producto puede ser susceptible a daños por impacto en temperaturas de congelación.
• No lo guarde cerca a fuentes excesivas de calor.
• Tenga cuidado cuando lo mueve completamente lleno. Este producto no está diseñado para transportar objetos
pesados. Uselo únicamente como un objeto de almacenamiento estacionario.
• No se pare sobre la tapa.
• Este artículo utiliza tornillos autorroscantes en algunos lugares. No hay agujeros previamente taladrados. Use
fuerza al comenzar a insertar el tornillo. Una vez que el tornillo perfore el plástico se introducirá con más facilidad.
• Para mantener la buena apariencia del arcón para terraza, límpielo por lo menos una vez al año. Use agua, jabón
suave y un cepillo de cerdas suaves. No use lejía, amoníaco ni limpiadores cáusticos ya que estos dañarán el
acabado.
A WARNING / AVERTISSEMENT / ADVERTENCIA
• Not intended for storage of flammable or caustic chemicals.
• Not intended for usage by children. This is not a toy box.
• To avoid risk of suffocation, do not allow children to play inside container.
• Ce produit n'est pas conçu pour l'entreposage de produits chimiques inflammables ou caustiques.
• Ce produit n'est pas conçu pour être utilisé par des enfants. Ce coffre n'est pas un jouet.
• Ne pas laisser les enfants jouer à l'intérieur du coffre. Risque d'asphyxie.
• No está diseñado para guardar sustancias químicas cáusticas o inflamables.
• No está diseñado para ser usado por los niños. Esto no es una caja de juguetes.
• Para evitar el riesgo de asfixia, no permita que los niños jueguen dentro del contenedor.
4

Parts
OB00262 OB00260A
Side
x2
OB00259A
Bottom
OB00263A
Lid
0600261A
OMR007002
Lid Support Bracket
o
Back
Front
Hardware ( Names are engraved on parts)
0464087 - Hinge Brace x2
0480491 — Hardware bag
OD Co
(r)
1/4-20
Keps nut
x4
111111111111
111111111II
1/4"-20, 1-3/8" 1/4" x 20
Bolt Hex nut
x4 x4
0480483 - Hardware Bag ( Extra hardware provided. Not all are used.)
Actual Size
0 0 0
10 - 5/8" 1/4-20 x 1/2" 1/4-20
Truss Head Screw Machine Screw Lock Nut, thin
x21 x2 x2
Spacer
x4
10 X 1"
Phillips Pan Head x4
o
1MP000016
Metal Hasp
o
0463859C
Shock
x2
5

1

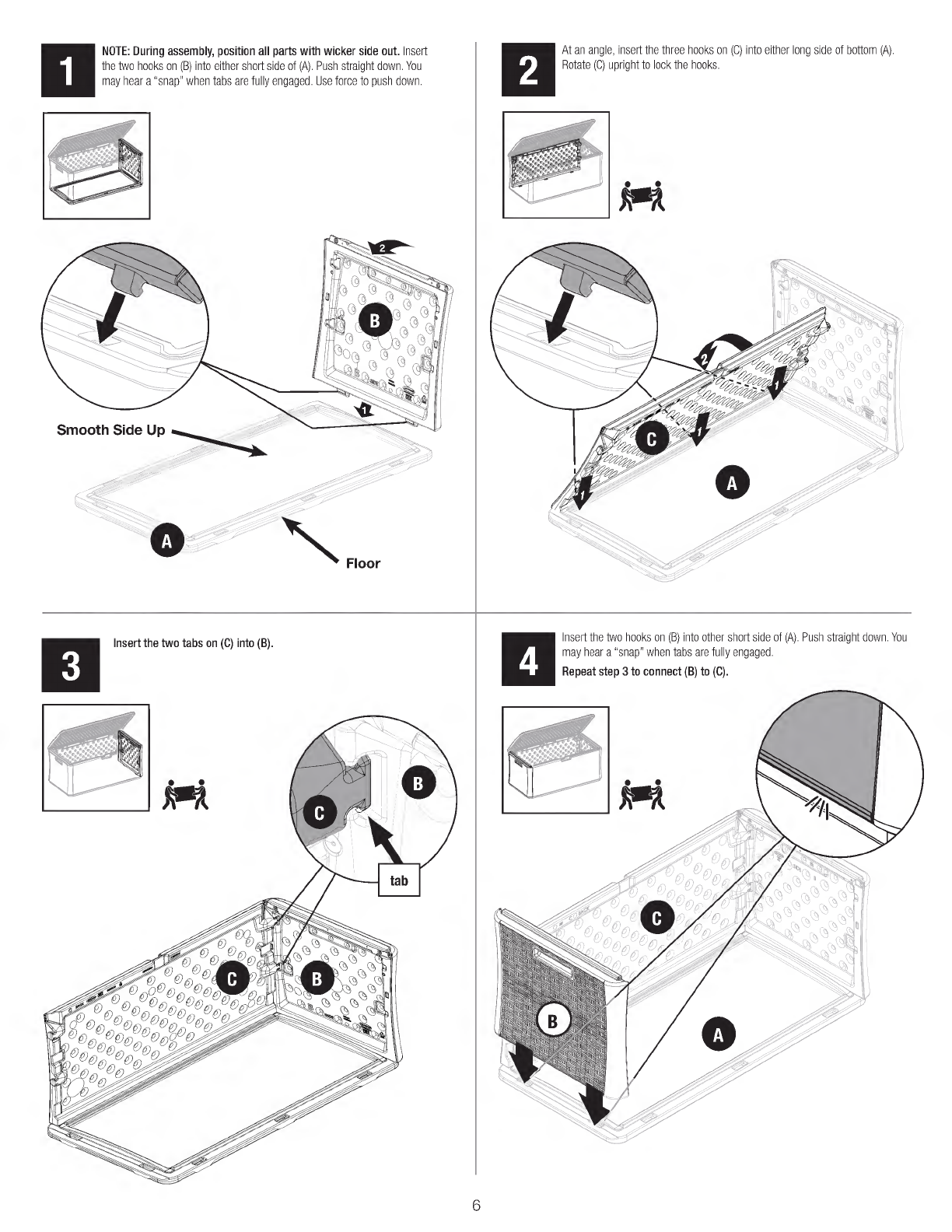

NOTE: During assembly, position all parts with wicker side out. Insert
the two hooks on ( B) into either short side of ( A). Push straight down. You
may hear a " snap" when tabs are fully engaged. Use force to push down.
2
At an angle, insert the three hooks on ( C) into either long side of bottom ( A).
Rotate ( C) upright to lock the hooks.
Smooth Side Up
Insert the two tabs on ( C) into ( B).
hie
o
3 4
Insert the two hooks on ( B) into other short side of ( A). Push straight down. You
may hear a " snap" when tabs are fully engaged.
Repeat step 3 to connect ( B) to ( C).
6

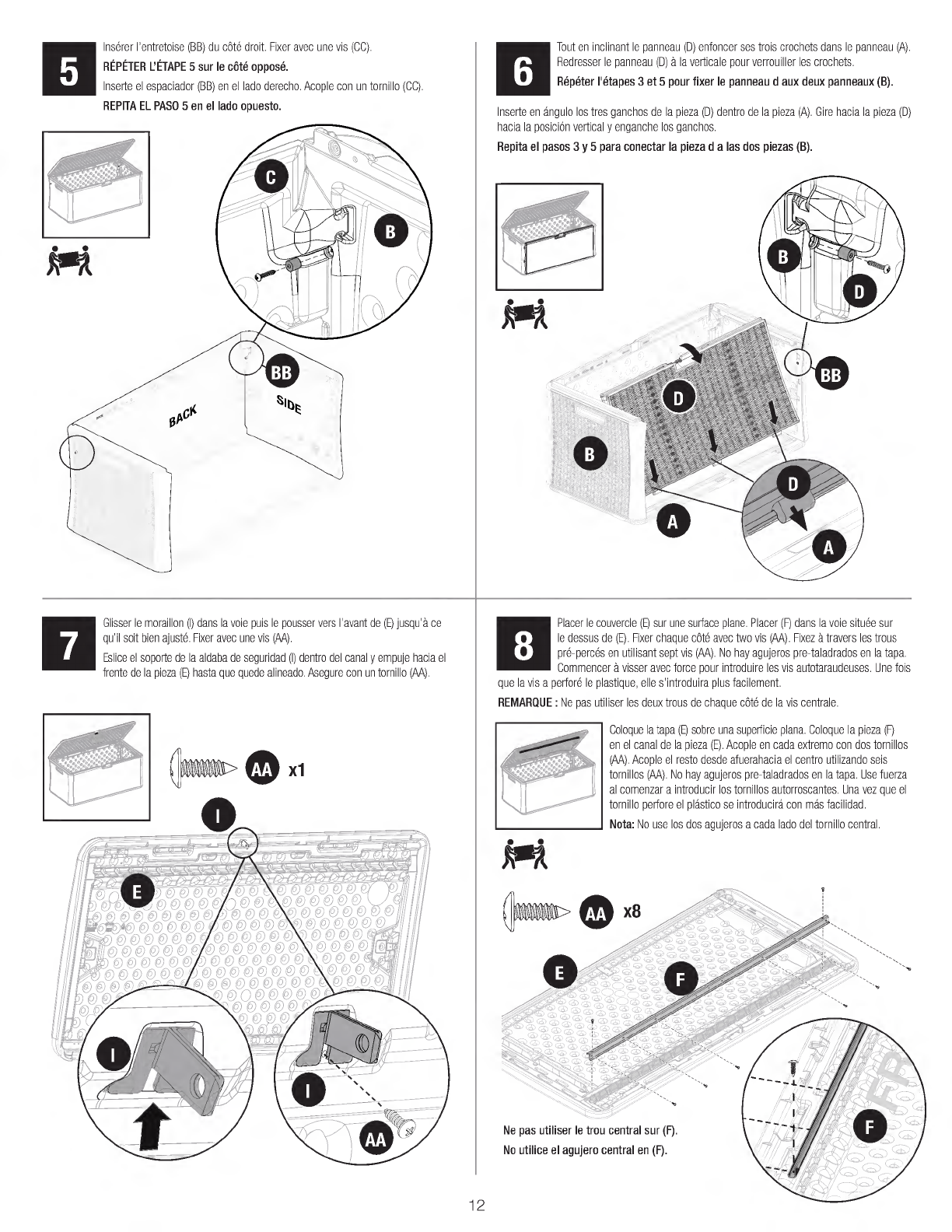

Insert Spacer ( BB) on right side. Attach using one screw ( CC).
Repeat step 5 to opposite side.
At an angle, insert the three hooks on ( D) into ( A). Rotate ( D) upright to lock
the hooks.
5
Slide Lock Hasp Bracket ( I) into channel on lid and push up toward front of ( E)
until flush. Fasten with one screw ( AA).
6
Repeat steps 3 & 5 to connect ( D) to both B's.
7
o
L
Je)e)e)c)r)oeeeoe)e)oc)e)
ot)c)oe)oeeoc)eoeib)oc)e)oc)
0-00000000000 0006000
000000 ?) 000000' ) 000 0
000eeeeic)e)oe)e)oe ,-- )e)e) 6 )e ,
oe)c)c)eeeeoe)c)oec)oec)e)
oec)eoeoeeeeeeeeL)oc)o
0-) -- 7)(si) ,) eeeeeeeeetooeo
ÉDeeeoeeeeee
-- )oeoc , oeof
oeoe
8
Place lid ( E) on flat surface. Place ( F) in channel on ( E). Attach through pre- drilled
holes on each end with two screws ( AA). Attach rest from outside toward center
using six screws ( AA). There are no pre drilled holes on the lid. Use force when
starting to drive self taping screws. Once the screw pierces the plastic, it will drive
easier.
Note: Two holes on each side of center screw will not be used.
Do not use center hole on ( F).
0 x8
7

Assembly ( cont.)
9

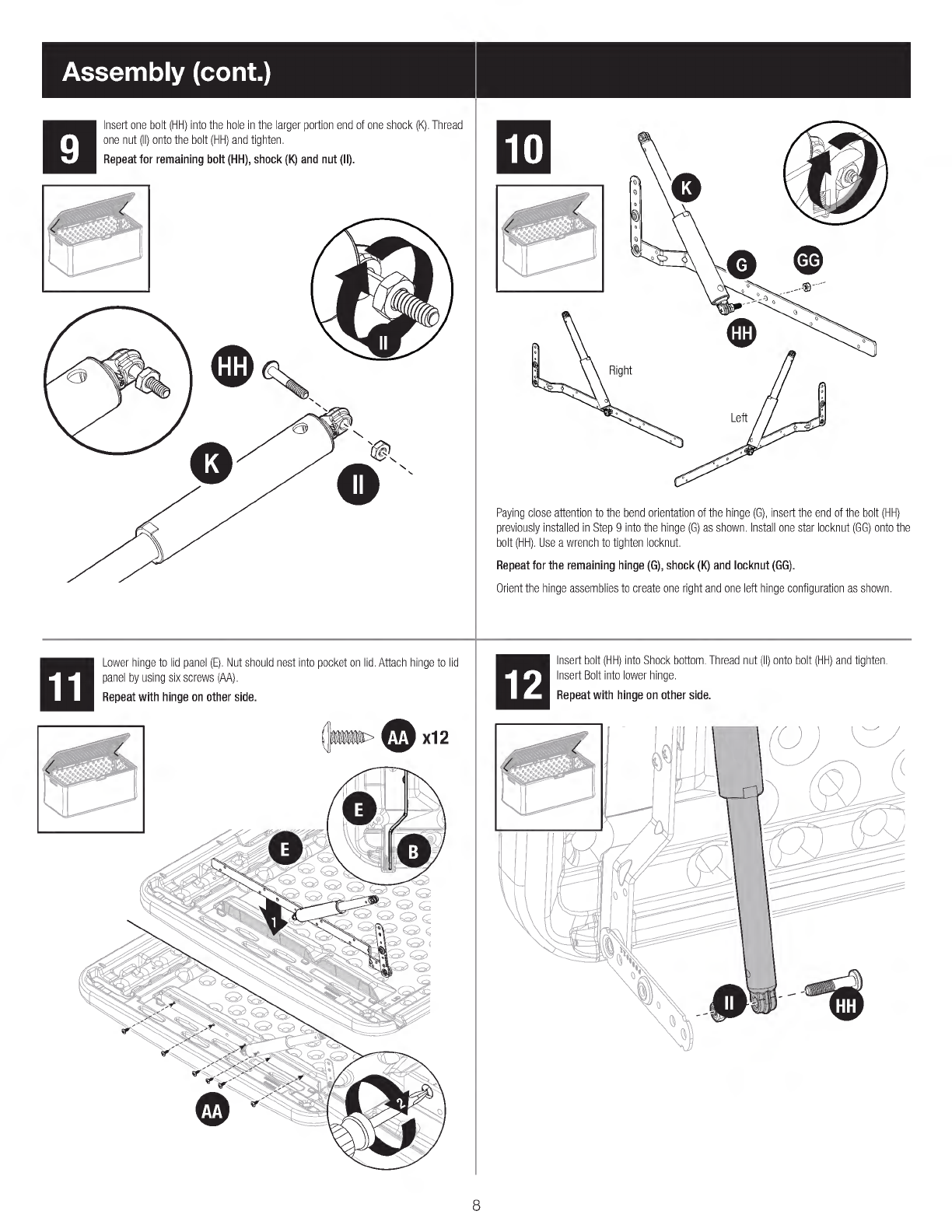

Insert one bolt ( HH) into the hole in the larger portion end of one shock ( K). Thread
one nut ( II) onto the bolt ( HH) and tighten.
Repeat for remaining bolt ( HH), shock ( K) and nut Oh. 10
Paying close attention to the bend orientation of the hinge ( G), insert the end of the bolt ( HH)
previously installed in Step 9 into the hinge ( G) as shown. Install one star locknut ( GG) onto the
bolt ( HH). Use a wrench to tighten locknut.
Repeat for the remaining hinge ( G), shock ( K) and locknut ( GG).
Orient the hinge assemblies to create one right and one left hinge configuration as shown.
11
Lower hinge to lid panel ( E). Nut should nest into pocket on lid. Attach hinge to lid
panel by using six screws ( AA).
Repeat with hinge on other side.
12
Insert bolt ( HH) into Shock bottom. Thread nut ( II) onto bolt ( HH) and tighten.
Insert Bolt into lower hinge.
Repeat with hinge on other side.
8

13

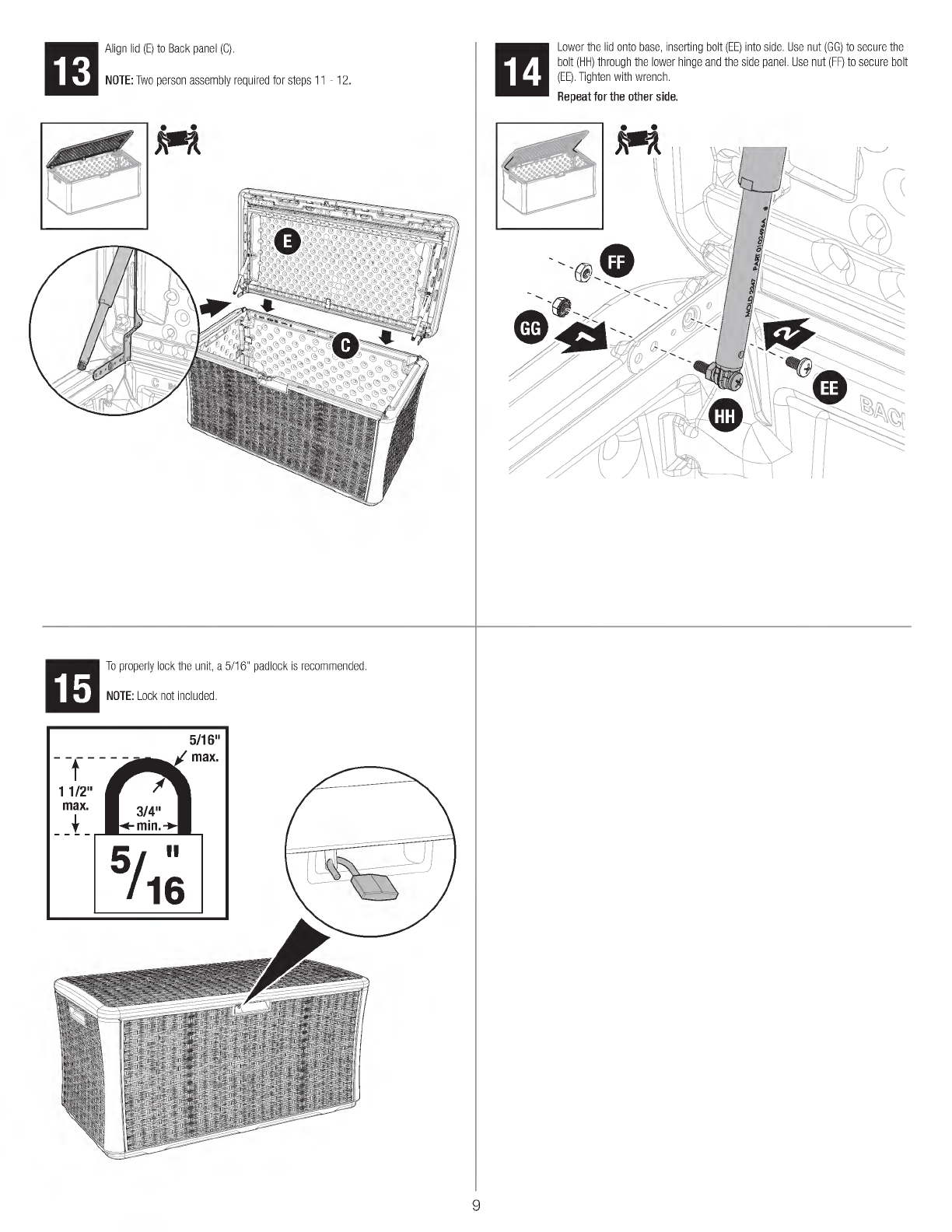

Align lid ( E) to Back panel ( C).
NOTE: Two person assembly required for steps 11 - 12.
hmi
14
Lower the lid onto base, inserting bolt ( EE) into side. Use nut ( GG) to secure the
bolt ( HH) through the lower hinge and the side panel. Use nut ( FF) to secure bolt
(EE). Tighten with wrench.
Repeat for the other side.
15
To properly lock the unit, a 5/16" padlock is recommended.
NOTE: Lock not included.
9

PIÈCES / PIEZAS
OB00262
Bottom ( Fond / Base)
OB000260A
Side ( Côté / Lado)
x2
OB00261A
Front ( Face avant / Frente)
0C) e ooeeeoe
eeee ( DO® oeee e
eeee@e e e e
00000®o®
.0. 0900® ® CD®
JS
c) 0.®® oeeo o
eee e ooee e
e
e_e_e oo _ e ® loe e e
e ® ® e e ( lov ( gy ® 000
OB00259A
Back ( Face arrière / Parte trasera)
OB00263A
Lid ( Couvercle / Tapa)
OMR007002 o
Reinforcing Bracket ( Barre de renfort / Soporte de refuerzo)
Matériel ( les noms sont gravés sur les pièces) /
Hardware ( los nombres están grabados en las piezas)
0464087- Supports de charnières /
Soportes de bisagra
0480491 — Sachet de quincaillerie
Bolsa de tornillería
o
® E
1/4-20
Écrou Keps /
Tuerca de Keps
x4
o
1111111111111111111111111
o
1/4-20, 1-3/8" 1/4" x 20
Boulon / Écrou hexagonal /
Tornillo Tuerca hexagonal
x4 x4
0480483 - Sachet de visserie ( Contient davantage de vis que nécessaire.) /
Bolsa con tornillería ( Se proporciona tornillería adicional. No toda la tornillería se usará)
Taille réelle / Tamaño real
Vis à tête bombée
N° 10 - 5/8 po. / Tornillo con
cabeza abombada
N° 10 - 5/8 pulg.
x21
1/4-20
1/4-20 x 1/2'' Écrou de blocage,
Vis machine / mince /
El tornillo de la máquina Tuerca de seguridad,
x2 delgada
x2
o
Entretoise / Espaciador
x4
Vis à métaux à tête
Philips bombée 5/16 po
x 18 x 1 po/Tornillo
para metales de cabeza
abombada Phillips de
5/16 pulg. x 18 x 1 pulg.
x4
o
1M P000016
Moraillon en métal /
Aldaba metálica
o
0463859C
Choc / Choque
x2
10

1
REMARQUE : Lors du montage, veiller à ce que le côté osier de toutes
les pièces soit vers l'extérieur. Insérez les deux crochets de ( BI dans l'une
ou l'autre largeur de ( A). Poussez droit vers le bas. Vous pourrez entendre
l'enclenchement des onglets insérés à fond. Le côté lisse ( A) doit être orienté
vers le haut.
Côté lisse /
Lado liso
NOTA: Durante el ensamblaje, coloque todas las piezas con el
lado de mimbre hacia afuera. Inserte los dos ganchos de ( B) en
cualquiera de los lados cortos de ( A). Presione directamente hacia
abajo. Es posible que escuche un sonido cuando las lengüetas estén
totalmente embragadas. El lado liso ( A) debe orientarse hacia arriba.
Ireleeseellee l• Fond / Base
2
Tout en inclinant le panneau (C), enfoncer ses trois crochets dans l'une des
longueurs du panneau ( A). Redresser le panneau ( C) à la verticale pour verrouiller
les crochets.
Inserte en ángulo los tres ganchos de la pieza ( C) en uno de los lados cortos de
la pieza ( A). Gire la pieza ( C) hacia la posición vertical y enganche los ganchos.
3
Tout en redressant le panneau ( C), enfoncer ses deux languettes dans le
panneau (B).
Mientras está girando la pieza ( C), inserte las dos lengüetas dentro de
la pieza ( B .
4
Insérer les deux crochets sur ( B) dans l'AUTRE largeur de ( A). Poussez droit vers
le bas. Vous pourrez entendre l'enclenchement des onglets insérés à fond.
Répéter l'étape 3 pour fixer le panneau ( B) au panneau ( C).
Inserte los dos ganchos de ( B) en el OTRO lado corto de ( A). Presione
directamente hacia abajo. Es posible que escuche un sonido cuando
las lengüetas estén totalmente embragadas.
Repita el paso 3 para conectar la pieza ( B) a la pieza ( C).
11

5
Insérer l'entretoise ( BB) du côté droit. Fixer avec une vis ( CC).
RÉPÉTER L'ÉTAPE 5 sur le côté opposé.
Inserte el espaciador ( BB) en el lado derecho. Acople con un tornillo ( CC).
REPITA EL PASO 5 en el lado opuesto.
6
Tout en inclinant le panneau ( D) enfoncer ses trois crochets dans le panneau ( A).
Redresser le panneau ( D) à la verticale pour verrouiller les crochets.
Répéter l'étapes 3 et 5 pour fixer le panneau d aux deux panneaux ( B).
Inserte en ángulo los tres ganchos de la pieza ( D) dentro de la pieza ( A). Gire hacia la pieza ( D)
hacia la posición vertical y enganche los ganchos.
Repita el pasos 3 y 5 para conectar la pieza d a las dos piezas ( B).
7
Glisser le moraillon ( I) dans la voie puis le pousser vers l'avant de ( E) jusqu'à ce
qu'il soit bien ajusté. Fixer avec une vis ( AA).
Eslice el soporte de la aldaba de seguridad ( I) dentro del canal y empuje hacia el
frente de la pieza ( E) hasta que quede alineado. Asegure con un tornillo ( AA).
o
„,(D000e,Doee00000e
eootDeoes9c000000e
doec000()000t000000
000000t - 0000e000e
0000ppoeoe00000ppeee ,
0000002)00000000000
oe0 000,e_ep00000000L-,000
ee&ere - eDee000000to,e_eo
F (,) eoc0000e
0°
12
kg*
8
Placer le couvercle ( E) sur une surface plane. Placer ( F) dans la voie située sur
le dessus de ( E). Fixer chaque côté avec two vis ( AA). Fixez à travers les trous
pré- percés en utilisant sept vis ( AA). No hay agujeros pre - taladrados en la tapa.
Commencer à visser avec force pour introduire les vis autotaraudeuses. Une fois
que la vis a perforé le plastique, elle s'introduira plus facilement.
REMARQUE : Ne pas utiliser les deux trous de chaque côté de la vis centrale
Coloque la tapa ( E) sobre una superficie plana. Coloque la pieza ( F)
en el canal de la pieza ( E). Acople en cada extremo con dos tornillos
(AA). Acople el resto desde afuerahacia el centro utilizando seis
tornillos ( AA). No hay agujeros pre - taladrados en la tapa. Use fuerza
al comenzar a introducir los tornillos autorroscantes. Una vez que el
tornillo perfore el plástico se introducirá con más facilidad.
Nota: No use los dos agujeros a cada lado del tornillo central.
Øx
Ne pas utiliser le trou central sur ( F).
No utilice el agujero central en ( F).

Assemblage ( suite) / Armado ( co
tinuación)
9
Insérez le boulon ( HH) dans le trou en haut de l'amortisseur ( K). Visser l'écrou ( II)
sur le boulon ( HH) et serrer. Insérez le boulon ( HH) dans la charnière. Utilisez une
clé pour serrer l'écrou ( GG) sur le boulon.
Répétez l'opération pour la charnière et le choc restants.
Inserte el perno ( HH) en el orificio en la parte superior del amortiguador ( K).
Enrosque la tuerca ( II) en el perno ( HH) y apriete. Inserte el perno ( HH) en la bisagra. Utilice
una llave para apretar la tuerca ( GG) en el perno.
Repita para las bisagras restantes y los golpes.
10
Droite
Derecho
Gauche
Izquierdo
En portant une attention particulière à l'orientation de la courbure de la charnière ( AA), insérez
l'extrémité du boulon ( CC) précédemment installé à l'étape 8 dans la charnière ( AA), comme indiqué.
Installez un contre-écrou ( DD) sur le boulon ( CC). Utilisez une clé pour serrer le contre-écrou.
Répétez l'opération pour l'autre charnière ( AA), amortisseur ( BB) et contre-écrou ( DD).
Orientez les assemblages de charnières pour créer une configuration de charnière droite et une
gauche, comme indiqué.
Teniendo en cuenta la orientación del doblez de la bisagra ( AA), inserte el extremo del perno ( CC) ya
instalado en el paso 8 en la bisagra ( AA), tal como se muestra en la imagen. Instale una contratuerca
(DD) en el perno ( CC). Use una llave para ajustar la contratuerca.
Repita estos pasos para la bisagra ( AA), el amortiguador ( BB) y la contratuerca ( DD) restantes.
Oriente las bisagras montadas a fin de crear una configuración de bisagra derecha e izquierda, tal
como se muestra en la imagen.
11
Abaissez la charnière au panneau du couvercle ( E). La noix doit s'emboîter dans
la poche du couvercle. Fixez la charnière au panneau du couvercle à l'aide de
six vis ( AA).
Répétez avec la charnière de l'autre côté.
Baje la bisagra al panel de la tapa ( E). La tuerca debe encajar en el bolsillo de la tapa.
Fije la bisagra al panel de la tapa con seis tornillos ( AA).
Repita con la bisagra del otro lado.
x'vex°
13
12
Insérez le boulon ( HH) dans le bas de l'amortisseur. Vissez l'écrou ( II) sur le boulon
(HH) et serrez. Insérez le boulon dans la charnière inférieure.
Inserte el perno ( HH) en la parte inferior del Amortiguador. Enrosque la tuerca ( II)
en el perno ( HH) y apriete. Inserte el Perno en la bisagra inferior.

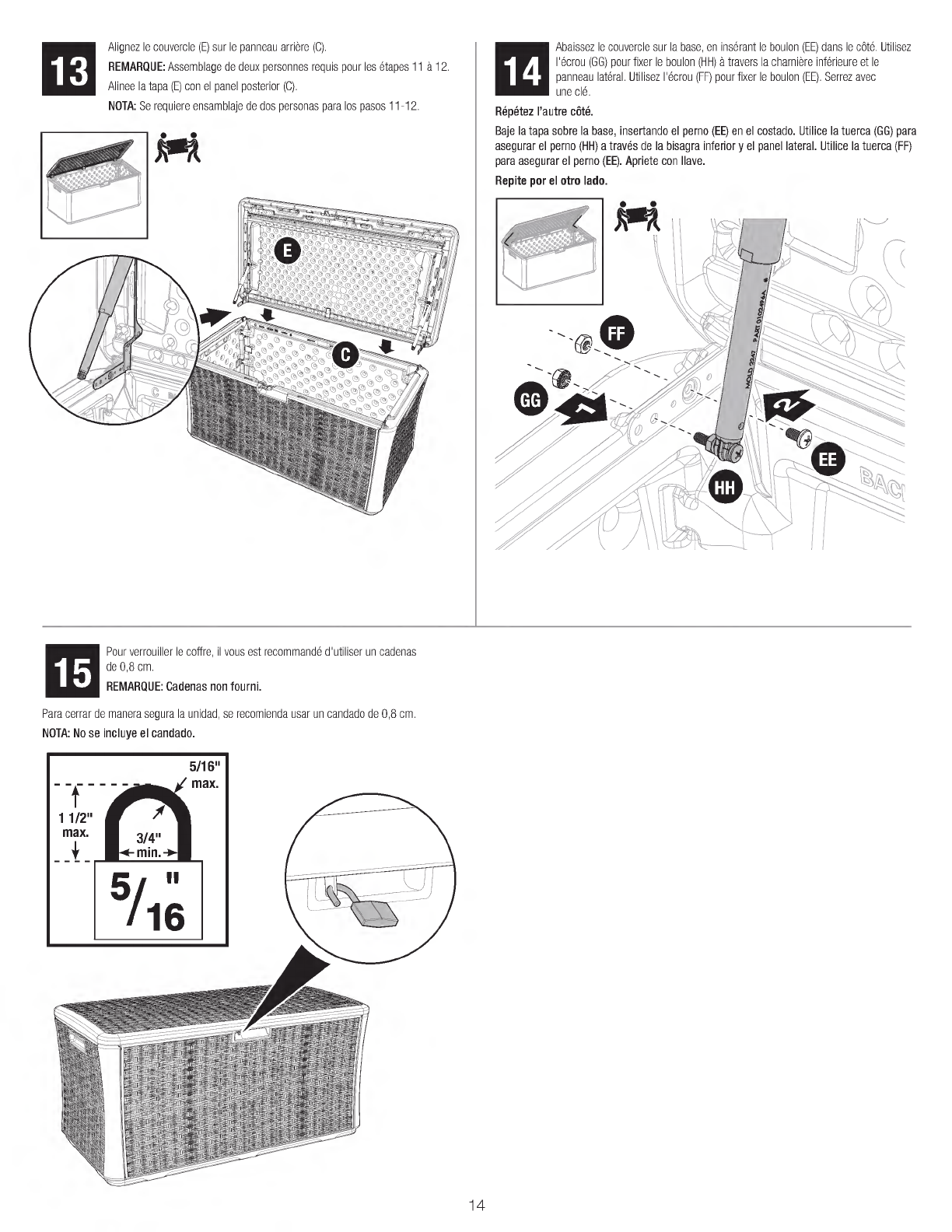

13
Alignez le couvercle ( E) sur le panneau arrière ( C).
REMARQUE: Assemblage de deux personnes requis pour les étapes 11 à 12.
Alinee la tapa ( E) con el panel posterior ( C).
NOTA: Se requiere ensamblaje de dos personas para los pasos 11-12.
km*
14
Abaissez le couvercle sur la base, en insérant le boulon ( EE) dans le côté. Utilisez
l'écrou ( GG) pour fixer le boulon ( HH) à travers la charnière inférieure et le
panneau latéral. Utilisez l'écrou ( FF) pour fixer le boulon ( EE). Serrez avec
une clé.
Répétez l'autre côté.
Baje la tapa sobre la base, insertando el perno ( EE) en el costado. Utilice la tuerca ( GG) para
asegurar el perno ( HH) a través de la bisagra inferior y el panel lateral. Utilice la tuerca ( FF)
para asegurar el perno ( EE). Apriete con llave.
Repite por el otro lado.
15
Pour verrouiller le coffre, il vous est recommandé d'utiliser un cadenas
de 0,8 cm.
REMARQUE: Cadenas non fourni.
Para cerrar de manera segura la unidad, se recomienda usar un candado de 0,8 cm.
NOTA: No se incluye el candado.
14

15

sunclest
16
