Suncast DCP2000 User manual

0361001C
© 2022 Suncast Corporation, Batavia, IL

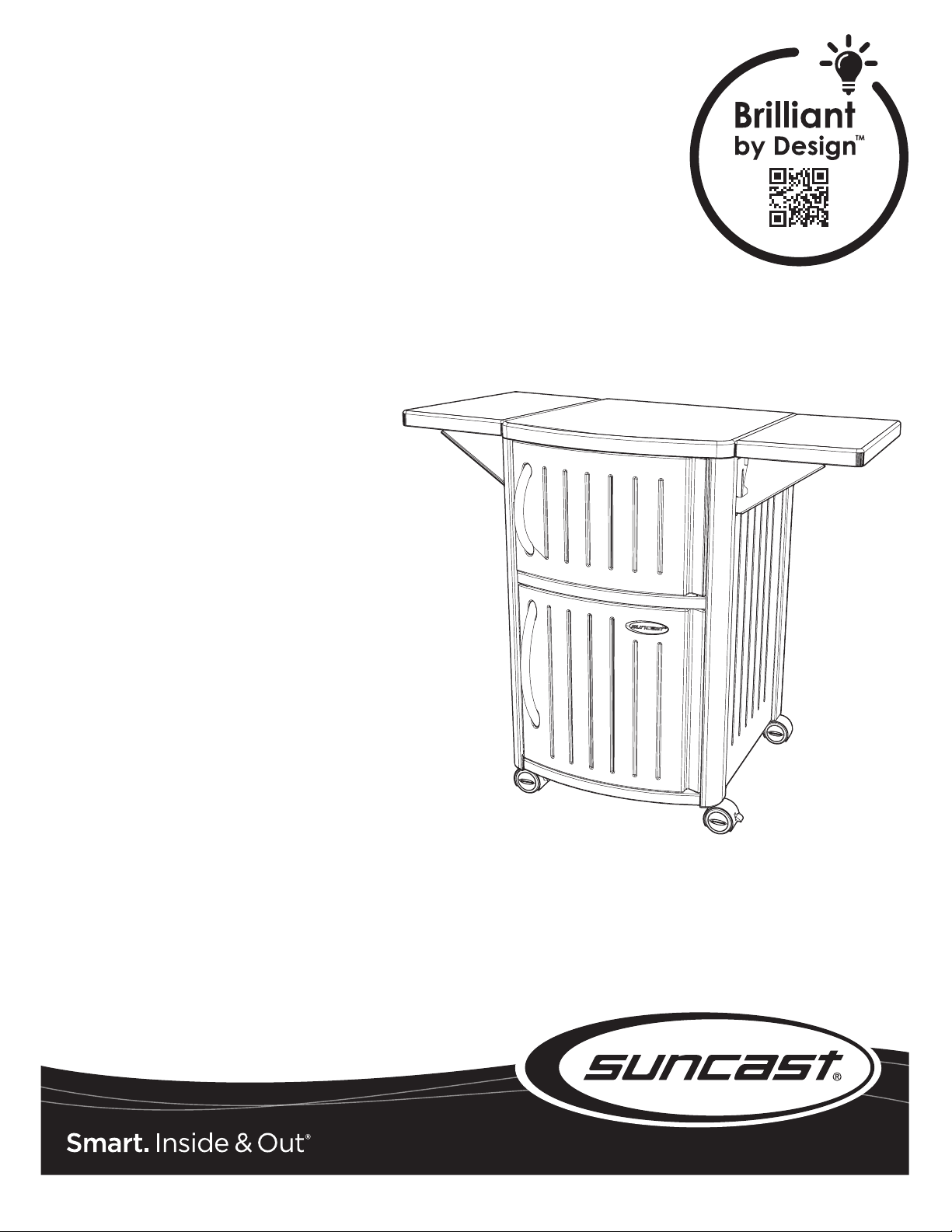

DCP2000 Serving Station
OWNER’S MANUAL
DCP2000 Chariot de service de plein air
GUIDE DE MONTAGE
DCP2000 Servidor para usar al aire libre
MANUAL DEL USUARIO
S
e
e
W
h
a
t
S
u
n
c
a
s
t
i
s
D
o
i
n
g
t
o
A
c
h
i
e
v
e
a
B
r
i
g
h
t
e
r
,
M
o
r
e
S
u
s
t
a
i
n
a
b
l
e
F
u
t
u
r
e

Register your product for Limited Warranty!
Must register product within 90 days of purchase for limited warranty
Enregistrez votre produit au programme de garantie limitée
Vous devez enregistrer votre produit au programme de garantie limitée dans les 90 jours suivant votre achat.
iRegistre su producto para obtener una garantía limitada!
Debe registrar el producto dentro de los 90 días posteriores a la compra para obtener una garantía limitada
Register
Enregistrer
Registrar
Warranty
Garantie
Garantia
www.suncast.com/warranty or call US 1 [phone]
www.suncast.com/warranty ou appelez-nous 1 [phone]
www.suncast.com/warranty o llamenos 1 [phone]
Have Questions?
We are here to help. Check out our resource library along with helpful tips, videos and FAQ’s.
You may call the Contact Center directly at: 1 [phone] or write
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (USA)
Des questions?
Nous pouvons vous aider. Consultez notre bibliothèque de ressources où vous trouverez des conseils utiles, des vidéos et une FAQ.
Vous pouvez communiquer directement avec le centre d’appels au: 1-800-846-2345 ou écrire à
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (États-Unis)
¿Alguna pregunta?
Estamos aquí para ayudarle. Consulte nuestra biblioteca de recurses junto con sugerencias útiles, videos y preguntas frecuentes.
Puede llamar al Centro de atención directamente al: 1 [phone] o escribir a
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (EE.UU.)
Scan for updated
Limited Warranty
Scanner pour obtenir la grantie
limitée à jour
Escanear para obtener
garantía limitada
actualizada
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
Pour acheter des pièces de rechange Suncast et pour plus d’informations sur d’autres articles Suncast, rendez-vous sur notre site Internet
ou appelez-nous.
Para comprar piezas de repuesto Suncast y obtener más información acerca de otros productos Suncast, visítenos en línea o llámenos
por teléfono.
www.suncast.com
1-800-846-2345 or 1-630-381-6309.
1-800-846-2345 ou le 1-630-381-6309.
1-800-846-2345 o al 1-630-381-6309.

3
WARNING
• Not intended for storage of flammable materials.
• Exercise caution when storing chemicals.
• Not intended for usage by children.
• To avoid risk of suffocation, do not allow children to play inside this container.
• This product may become susceptible to damage in freezing temperatures.
• Do not store near excessive heat.
• Exercise caution when moving fully loaded product.
• Do not stand or sit on or in product.
• Misuse of this product, other than it’s intended use, may result in injury.
• Store heavy items near bottom.
• If parts become broken or cracked, repair or replace promptly.
• Use a cutting board to prevent scratching Top surface.
ATTENTION
• Cet article n’a pas été conçu afin de remiser des produits inflammables.
• Faire preuve de précaution si cet article est utilisé pour remiser des produits chimiques.
• Cet article ne doit pas être utilisé pas des enfants.
• Ne pas laisser les enfants jouer à l’intérieur de ce contenant. Risque de suffocation.
• Cet article risque d’être endommagé par des températures inférieures à 0ºC.
• Ne pas remiser cet article à proximité d’une source de chaleur excessive.
• Faire preuve de précaution si cet article doit être transporté lorsqu’il est plein.
• Ne pas s’asseoir sur ou à l’intérieur de cet article ni se tenir debout sur ce dernier.
• Toute utilisation de cet article à des fins autres que celles auxquelles il est destiné, risque de provoquer des blessures.
• Placer les objets lourds au fond.
• Si des pièces s’avèrent cassées ou fissurées, les réparer ou les remplacer immédiatement.
• Utiliser une planche à découper pour ne pas rayer le couvercle et les tablettes latérales.
ADVERTENCIA
• Este producto no está diseñado para almacenar materiales combustibles.
• Tenga cuidado cuando almacene sustancias químicas.
• No está diseñado para que lo usen los niños.
• Para evitar asfixia no permita que los niños jueguen dentro de esta unidad.
• Este producto puede dañarse a temperaturas de congelación.
• No coloque esta unidad cerca de fuentes de calor excesivo.
• Tenga cuidado cuando mueva la unidad totalmente llena.
• No se pare o se siente sobre o dentro de la unidad.
• El usar en forma inapropiada este producto, en usos para los que no está diseñado, puede causar lesiones personales.
• Coloque los objetos pesados cerca del fondo de la unidad.
• Si cualquier parte se raja o se rompe reemplácela prontamente.
• Use una tabla de cortar para evitar rayar la superficie del Tope de la unidad.

4
Before you begin... Read instructions prior to assembly. This kit contains parts that can be damaged if incorrectly
assembled. Please follow instructions. Suncast is not responsible for replacing parts lost or damaged due to incorrect
assembly.
Avant de commencer... Lisez les instructions avant de commencer l’assemblage: ce kit contient des pièces pouvant
être endommagées si elles ne sont pas assemblées correctement. Veuillez suivre les instructions. Suncast décline
toute responsabilité en cas de perte de pièces ou de dommages suite à un montage incorrect.
Antes de comenzar... Lea las instrucciones antes de comenzar el armado de la unidad. Este conjunto contiene piezas
que pueden dañarse si se arman en forma incorrecta. Sírvase seguir las instrucciones. Suncast no se hace responsable
por el reemplazo de piezas perdidas o dañadas debido a un armado incorrecto.
DCP2000 Parts
S
010165218
SERVING TRAY
PLATEAU DE SERVICE
BANDEJA DE SERVICIO
B
010165918
DOOR B
PORTE “B”
PUERTA “B”
G
010169418
SHELF
TABLETTE INTÉRIEURE
REPISA
A
010166118
DOOR A
PORTE “A”
PUERTA “A”
H
010166218
BOTTOM
PANNEAU DE FOND
PANEL DE FONDO
J
010166318
BACK
PANNEAU ARRIÈRE
PANEL DE ATRÁS
L
010166418
SIDE L
PANNEAU LATÉRAL GAUCHE “L”
PANEL LATERAL IZQUIERDO “L”
R
010166518
SIDE R
PANNEAU LATÉRAL DROIT “R”
PANEL LATERAL DERECHO “R”
P
0462132
DROP LEAF SHELF
TABLETTE LATÉRALE RABATTABLE
REPISA PLEGABLE
x2
K
0462227A
TOP
COUVERCLE
TAPA
D
010165018
CONNECTOR CAP D
BOUCHON DE RACCORD “D”
CUBIERTA DE CONECTOR “D”
E
010165118
CONNECTOR CAP E
BOUCHON DE RACCORD “E”
CUBIERTA DE CONECTOR “E”
C
010166618
CONNECTOR CAP C
BOUCHON DE RACCORD “C”
CUBIERTA DE CONECTOR “C”
F
010166818
CONNECTOR CAP F
BOUCHON DE RACCORD “F”
CUBIERTA DE CONECTOR “F”
O
0440973
CASTERS (SET OF 4)
ROULETTES (JEU DE 4)
RODAJAS (CONJUNTO DE 4)
M
0510419
SHORT HANDLE
PETITE POIGNÉE
MANIJA CORTA
N
0510420
LONG HANDLE
GRANDE POIGNÉE
MANIJA LARGA

5
H
G
B
R
Assembly Instructions / Directives d’assemblage / Instrucciones de armado
1. Place Side Panel (R) on flat surface, ribbed side up. Place bottom hinge post of Door (B) into hinge post receptacle in Bottom Panel (H) while at
the same time placing the top hinge post of Door (B) into hinge post receptacle in Shelf (G).
1. Placez le panneau latéral droit “R” sur une surface plane, avec le côté rainuré vers le haut. Placez le montant de la charnière inférieure de la
porte “B” dans le logement qui lui est destiné, situé dans le panneau inférieur (H), tout en plaçant le montant de la charnière supérieure de la
porte “B” dans le logement qui lui destiné, situé dans la tablette intérieure (G).
1. Coloque el Panel Lateral Derecho “R” sobre una superficie plana con las costillas hacia arriba. Coloque el poste de bisagra de abajo de la
Puerta “B” en el receptáculo para poste de bisagra del Panel de Fondo (H), al tiempo que coloca el poste de bisagra de arriba de la Puerta “B”
en el receptáculo para poste de bisagra en la Repisa (G).

6
R
J

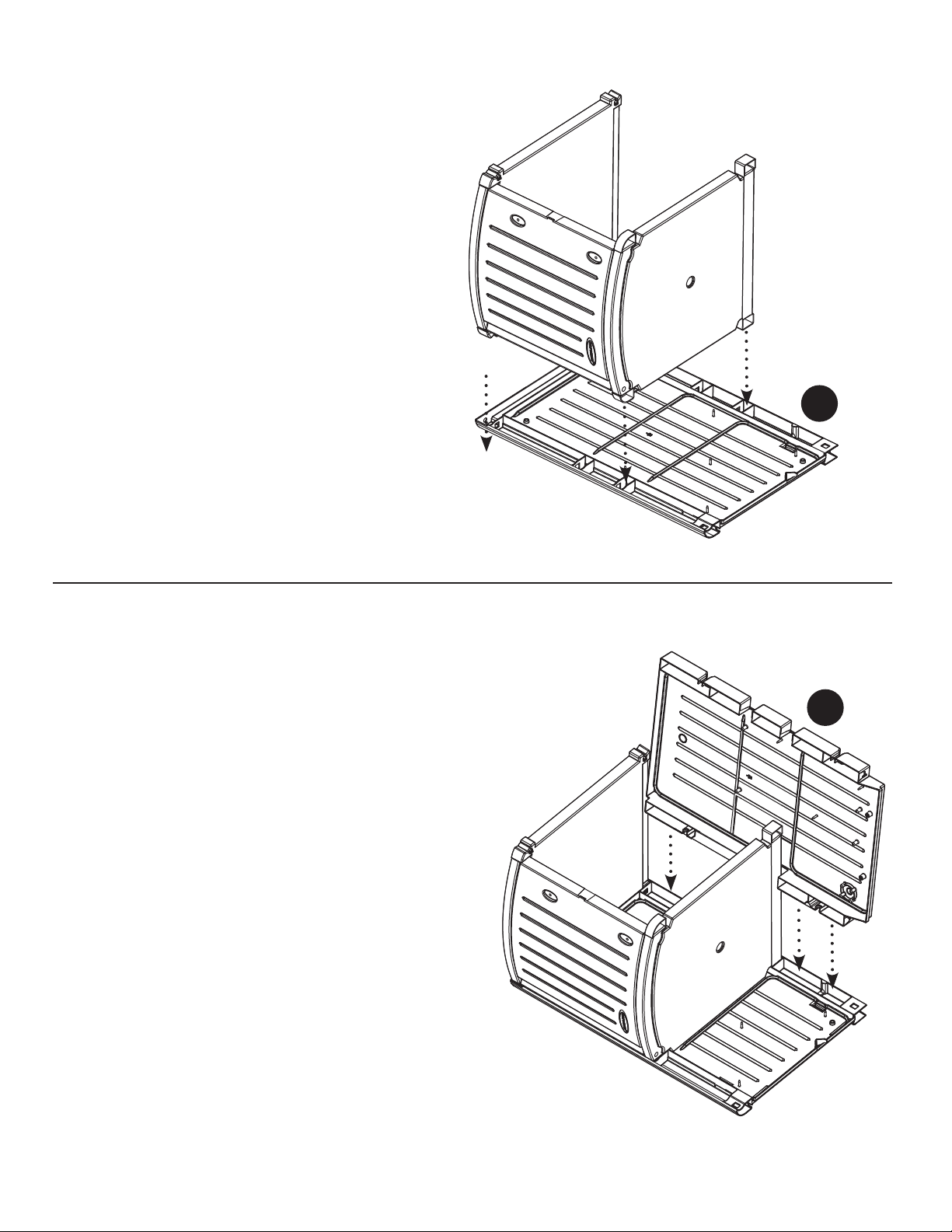

2. Place tabs of assembled Bottom (H) / Door (B) / Shelf (G) into
corresponding receptacles in Side Panel R. Press to snap in place.
2. Placez les languettes de l’ensemble ayant été assemblé
(fond “H”, porte “B” et tablette intérieure “G”) dans les logements
correspondants du panneau latéral droit “R”. Pressez afin que
les pièces s’imbriquent d’un bruit sec.
2. Coloque las lengüetas del conjunto Fondo “H” / Puerta “B” /
Repisa “G” (que ha armado) en sus correspondientes receptáculos
en el Panel Lateral Derecho “R”. Presione las piezas hasta que
encajen en su lugar.
3. Place tabs of Back Panel (J) into corresponding receptacles in Side
Panel (R). Press to snap in place.
3. Placez les languettes du panneau arrière “J” dans les logements
correspondants du panneau latéral droit “R”. Pressez afin que les pièces
s’imbriquent d’un bruit sec.
3. Coloque las lengüetas del Panel del Atrás “J” en sus correspondientes
receptáculos en el Panel Lateral Derecho “R”. Presione las piezas hasta
que encajen en su lugar.

7
F
E
DC
L
4. Align tabs of assembled parts with corresponding receptacles in
Side Panel (L). Verify all tabs are correctly aligned before snapping in
place.
4. Alignez les languettes des pièces ayant été assemblées, avec
les logements correspondants du panneau latéral gauche “L”.
Assurez-vous que toutes les languettes ont été correctement alignées
avant de les imbriquer.
4. Alinee las lengüetas de las piezas ya armadas con sus
correspondientes receptáculos en el Panel Lateral Izquierdo “L”.
Verifique que todas las lengüetas estén debidamente alineadas
para luego presionar las piezas hasta que encajen en su lugar.
5. Locate the four Connector Caps (E, A, F, and C). Align them with
the corresponding receptacles as shown to the right. Press to snap
in place.
5. Déterminez l’emplacement des quatre bouchons de raccord “E”,
“A”, “F” et “C”. Alignez-les avec les logements correspondants
comme indiqué sur l’illustration à droite. Pressez afin que les pièces
s’imbriquent d’un bruit sec.
5. Ubique las cuatro Cubiertas de Conector “E”, “A”, “F” y “C”.
Alinéelas con sus correspondientes receptáculos como se muestra
a la derecha. Presione las piezas hasta que encajen en su lugar.
A

8
A
M
N
AA
BB
A
K
G
7. With Door (A) in Open position, locate Short Handle (M)
and remove clear plastic covers, nuts (AA) and washers (BB)
from Short Handle Threads. Align Short Handle with holes
in Door (A). Attach Handle with provided washers (BB) and
nuts (AA). Tighten nuts by hand. Do not over tighten.
Repeat process for Long Handle (N) and Door (B).
7. Tout en laissant la porte “A” en position ouverte,
déterminez l’emplacement de la petite poignée de porte
“M”et retirez les bouchons transparents en plastique des
trous, les écrous “AA” et rondelles “BB” de filetage
destinés à la poignée. Alignez la petite poignée de porte
avec les trous de la porte “A”. Fixez la poignée en utilisant
les rondelles “BB” et les écrous “AA” fournis.
Répétez le processus pour la poignée longue (N) et
la porte (B).
7. Con la Puerta “A” en posición Abierta, ubique la Manija
Corta “M” y remueva las cubiertas de plástico transparente
que cubren, tuercas “AA” y arandelas “BB” las Roscas de
la Manija Corta. Alinee la Manija Corta con los huecos en
la Puerta “A”. Instale la Manija usando las arandelas “BB”
y tuercas “AA” que se incluyen. Apriete las tuercas a mano
pero sin apretarlas demasiado.
Repita este proceso para instalar la Manija Larga “N” en la
Puerta “B”.

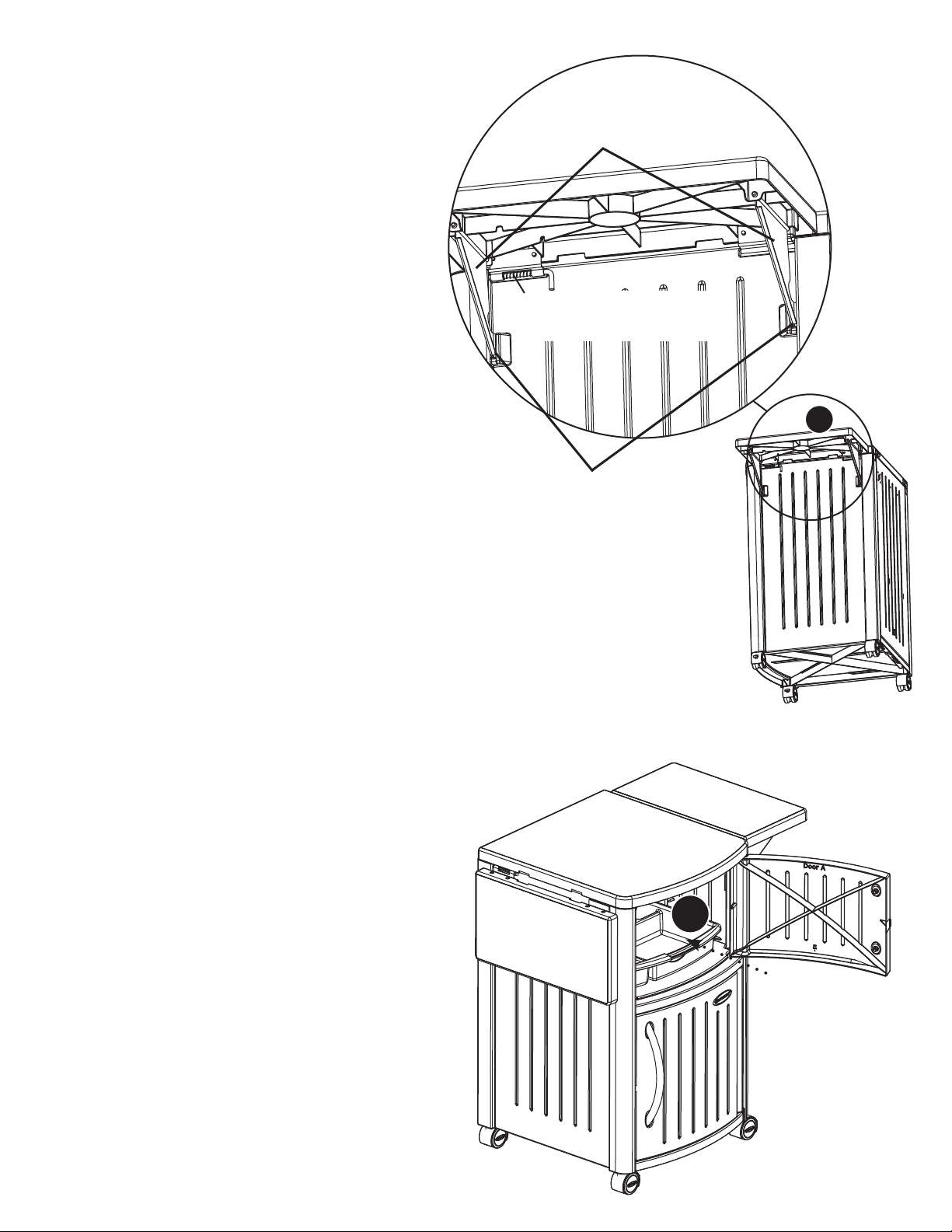

6. Place bottom hinge post of Door (A) into hinge post receptacle
in Shelf (G) and hold in place. Align Connector Cap receptacles in
underside of Top with Connector Caps in assembled unit. Lower Top
(K) into place, making sure to place the top hinge post of Door (A) into
hinge post receptacle in underside of Top. Verify that all connections
are correctly aligned and press to snap into place.
6. Placez le montant de la charnière inférieure de la porte “A” dans
le logement qui lui est destiné dans la tablette intérieure (G), et
maintenez-le en place. Alignez les logements des bouchons de
raccord situés sous le couvercle (K) avec les bouchons de raccord
du meuble. Abaissez le couvercle pour le mettre en place, en vous
assurant que le montant de la charnière supérieure de la porte “A”
se trouve dans le logement qui lui destiné situé sous le couvercle.
Vérifiez que tous les points de raccord ont été correctement alignés
puis appuyez afin d’encastrer les pièces d’un bruit sec.
6. Coloque el poste de bisagra de la Puerta “A” en el receptá-culo
para poste de bisagra en la Repisa (G) y sosténgalo en su lugar.
Alinee los receptáculos para Cubierta de Conector en la superficie
de abajo del Tope de la unidad con las Cubiertas de Conector en la
unidad armada. Presione hacia abajo el Tope (K) de la unidad para
que encaje en su lugar, teniendo cuidado de colocar el poste de
bisagra de arriba de la Puerta “A” en el receptáculo para poste de
bisagra en la superficie de abajo del Tope de la unidad. Verifique que
todas las conexiones han quedado correctamente alineadas y presione
las piezas hasta que encajen en su lugar.

9
O
P
8. You may want to set unit on piece of cardboard to avoid scratching the Top. Place unit
on its Top. Four Casters (O) are provided - two of the Casters are Locking Casters. It is
recommended to place Locking Casters at opposite corners of unit. Push one Caster into
one Caster Receptacle in Bottom. Press on the Caster until it is fully engaged into the Caster
Receptacle. Repeat process for other three Casters. To prevent movement of the unit, lock the
Locking Casters by pushing down on the extended tabs.
8. Il vous conseillé de placer la glacière sur un morceau de carton afin d’éviter de rayer le
couvercle. Placez la glacière à l’envers, sur le couvercle. La glacière est fournie avec quatre
roulettes (O) dont deux à blocage. Il est recommandé de placer une roulette à blocage de
chaque côté de la glacière, en diagonale. Appuyez afin d’insérer une roulette dans le logement
qui lui est destiné situé dans le fond de la glacière. Appuyez sur la roulette jusqu’à ce qu’elle
soit complètement introduite dans le logement. Répétez l’opération pour les trois autres
roulettes. Pour éviter que la glacière ne bouge, verrouillez les roulettes à blocage en appuyant
sur les languettes des roulettes.
8. Ahora, puede ser necesario poner la unidad sobre un cartón para evitar rayar la Tapa de la
unidad. Coloque la unidad descansando en la Tapa. Cuatro rodajas (O) vienen incluidas, dos de
ellas son Rodajas con Cierre. Se recomienda colocar las Rodajas con Cierre en esquinas de la
unidad transversalmente opuestas. Presione una Rodaja en uno de los Receptáculos del Fondo
hasta que quede totalmente encajada en el Receptáculo para Rodaja. Repita este proceso con
las tres Rodajas restantes. Para evitar el movimiento de la unidad asegure las Rodajas con
Cierre presionando hacia abajo las lengüetas que sobresalen.
9. Insert Hinge Pin of Drop Leaf Shelf (P) into Hinge Pin Receptacle in
Side R.
NOTE: Drop Leaf Shelf can be placed on either side of unit.
9. Insérez la broche de charnière de la tablette latérale rabattable “P”
dans le logement qui lui est destiné dans le panneau latéral droit “R”.
REMARQUE: La tablette latérale rabattable peut être placée d’un côté
ou de l’autre de la glacière.
9. Inserte el Perno de Bisagra de la Repisa Plegable “P” en el
Receptáculo para Perno de Bisagra del Panel Lateral Derecho “R”.
NOTA: La Repisa Plegable puede instalarse en cualquiera de los dos
lados de la unidad.
Hinge Pin Receptacle
Logement de la broche
de charnière
Receptáculo para perno
de bisagra
Hinge Pin
Broche de charnière
Perno de bisagra

10
10. While raising Left Corner of Drop Leaf Shelf (P) into position,
let Shelf Supports drop down and pull back on Spring-Loaded
Hinge Pin. Align end of Spring-Loaded Hinge Pin with Hinge Pin
Receptacle in Side R and insert into Receptacle. Once Spring-
Loaded Hinge Pin is in place, position Shelf Support Ends within
Shelf Support Grooves. To store Drop Leaf Shelf, remove Shelf
Supports from Shelf Support Grooves, fold Shelf Supports in
towards center of shelf and let Shelf hang down from side of
unit.
10.Lorsque vous levez le coin gauche de la tablette latérale “P”
afin de la mettre en place, laissez les supports de l’étagère se
rabattre et tirez sur la broche à ressort de la charnière. Alignez
l’extrémité de la broche à ressort de la charnière avec le
logement destiné à recevoir la broche de la charnière, situé dans
le panneau latéral droit “R” et introduisez-la dans le logement.
Après avoir installé la broche à ressort de la charnière, placez
les extrémités des supports de la tablette latérale dans les
rainures de la glacière destinées à les recevoir. Pour rabattre la
tablette latérale, retirez des rainures de la glacière les supports
de la tablette, repliez les supports de la tablette sous la tablette
et laissez la tablette pendre sur le côté de la glacière.
10. Levante la esquina izquierda de la Repisa Plegable “P”
para ponerla en posición, deje que las Ménsulas de Apoyo de
la Repisa se muevan hacia abajo y hale hacia atrás el Perno de
Bisagra con Carga de Resorte. Alinee el extremo del Perno de
Bisagra con Carga de Resorte con el Receptáculo para Perno de
Bisagra en el Panel Lateral Derecho “R” e inserte el Perno de
Bisagra con Carga de Resorte en el Receptáculo. Una vez que
el Perno de Bisagra con Carga de Resorte ha quedado en su
lugar, coloque los extremos de la Ménsulas de Apoyo dentro
de las Canaletas de Apoyo para la Repisa Plegable. Para
guardar la Repisa Plegable, remueva las Ménsulas de Apoyo
de las Canaletas, doble las Ménsulas de Apoyo hacia el centro
de la repisa y deje que la Repisa quede colgando de un costado
de la unidad.
S
11. Provided Serving Tray (S) stores inside unit.
11. Le plateau de service (S) qui est fourni se range à l’intérieur
du meuble.
11. La Bandeja de Servicio (S) que se incluye puede guardarse
dentro de la unidad.
P
Shelf Supports
Supports de l’étagère
Ménsulas de apoyo de la repisa
Shelf Support Grooves
Rainures pour supports de l’étagère
Canaletas para ménsulas de apoyo
Spring-Loaded Hinge Pin
Broche à ressort de la charnière
Perno de bisagra con carga de resorte

11
Tips for General Use:
• If parts become broken or cracked, repair or replace promptly.
• Use a cutting board to prevent scratching Top surface.
• Top Panel can hold 50 lbs. evenly distributed.
• Drop Leaf Shelf can hold 35 lbs. evenly distributed.
• When in use make sure the Drop Leaf Support Brackets are nested in the Shelf Support Grooves before placing
items on Drop Leaf Shelf.
Conseils pour l’utilisation:
• Si des pieces s’avèrent cassées ou fendues, réparez ou remplacez-les immédiatement.
• Utilisez une planche à découper afin de ne pas rayer le couvercle et les tablettes latérales.
• Le couvercle peut soutenir un poids de 50 lbs (22,6 kg) réparti uniformément.
• La tablette latérale rabattable peut soutenir un poids de 35 lbs (15,8 kg) réparti uniformément.
• Avant d’utiliser cette unité, assurez-vous que les supports de la tablette latérale rabattable sont bien fixés dans
les rainures à supports avant de placer des articles sur la tablette latérale.
Sugerencias de Uso General:
• Si cualquier parte se raja o se rompe reemplácela prontamente.
• Use una tabla de cortar para evitar rayar la superficie de la Tapa.
• El Panel de la Tapa puede soportar 50 libras (22,6 kg) distribuidas en forma pareja.
• La Repisa Plegable puede soportar 35 libras (15,8 kg) distribuidas en forma pareja.
• Antes de colocar cualquier objeto sobre la Repisa Plegable verifique que las Ménsulas de Apoyo de la Repisa
Plegable están debidamente colocadas en las Ranuras para las Ménsulas de Apoyo.

12
