Suncast PT4500 User manual

© 2010 Suncast Corporation, Batavia, IL 0660099
PT4500
Cedar Potting Table
Table de rempotage en cèdre
Mesa para jardinería de cedro
OWNER’S MANUAL
MANUEL DE L'UTILISATEUR
MANUAL DEL USUARIO
Quality Control Number:
Numéro de contrôle de qualité:
Número de control de calidad:
WARNING
• Do not stand on table.
• Repair or replace broken parts immediately.
• Suncast is not responsible for damage caused by weather or misuse.
• Avoid excess heat from any auxiliary source.
AVERTISSEMENT
• Ne pas se tenir debout sur la table.
• Réparer ou remplacer immédiatement les pièces endommagées.
• Suncast décline toute responsabilité en cas de dommages causés par le temps ou un
mauvais usage.
• Éviter toute source excessive de chaleur provenant d’une source auxiliaire.
ADVERTENCIA
• No se pare en la mesa.
• Repare o reemplace las piezas rotas inmediatamente.
• Suncast no se hace responsable por daños causados por el tiempo o el mal uso.
• Evite el calor excesivo proveniente de cualquier fuente auxiliar.
Assistance may be required during assembly.
Vous aurez peut-être besoin d'aide pour effectuer l'assemblage.
Puede ser conveniente pedir la ayuda de otra persona para el ensamblaje.
Tools Required / Outils nécessaires / Herramientas requeridas
• Screw Gun with Phillips Head Bit / Pistolet à vis avec foret de vis cruciforme / Pistola de tornillos con broca de cabeza Phillips
• Pencil / Crayon / Lápiz
• Tape Measure / Mètre à ruban / Cinta medidora
• Level / Niveau / Niveladora
Before you begin...
Read instructions prior to assembly. This product contains parts that can be damaged if incorrectly assembled. Once assembled, the deck box cannot
be taken apart without breakage. Please follow instructions. Suncast is not responsible for replacing parts damaged due to incorrect assembly.
Avoid scratching nish. For steps where parts are placed upside down, place parts on a smooth surface to avoid scratching finish. Flatten cardboard
from carton to create a smooth work surface.
Avant de commencer...
Lisez les instructions avant de procéder au montage. Cet article comporte des pièces qui risquent d’être endommagées si ces dernières ne sont pas
installées correctement. Une fois assemblé, le coffre de terrasse ne pourra pas être démonté sans l’endommager. Veuillez suivre les instructions.
Suncast ne peut être tenu responsable en cas de perte de pièces suite à un montage incorrect. Évitez de rayer le ni. Lors des étapes où les pièces
doivent être placées à l’envers, placez les pièces sur une surface lisse afin d’éviter de rayer le fini.
Aplatissez le carton de la boîte afin de créer une surface de travail lisse.
Antes de empezar…
Lea las instrucciones antes de comenzar a armar. Este producto tiene piezas que pueden dañarse si se arman incorrectamente. Una vez armado, el
arcón para terraza no se podrá desarmar sin dañarlo. Por favor, siga las instrucciones. Suncast no se hace responsable de piezas dañadas debido a
un armado incorrecto. Evite rayar el terminado. Para realizar las operaciones en las que las partes deben colocarse con la superficie terminada hacia
abajo, coloque las partes sobre una superficie suave para evitar rayar su terminado. Aplane el cartón de la caja de embalaje para crear una superficie de
trabajo lisa y suave.

2
PARTS / PIÈCES / PARTES
AB
D
E
C
FG
H
I
J
K
#0670130
Top Platform
Plate-forme supérieure
Plataforma superior
#0670134
Leg
Pied
Pata
x4
#0670131
Middle Platform
Plate-forme centrale
Plataforma central
#W00222
Shelf
Étagère
Repisa
#0670133
Head Board
Planche d’appui arrière
Cabecero
#0W00208
Head Board Support
Support de la planche d’appui arrière
Soporte del cabecero
#00670135
Shelf Support
Support d’étagère
Soporte de repisa
x2
#0W00027
Right Trim
Garniture de droite
Ribete derecho
#0W00026
Left Trim
Garniture de gauche
Ribete izquierdo
#070132
Bottom Platform
Plate-forme inférieure
Plataforma inferior
#0W00068
Leg Extension
Rallonge de pied
Extensión de pata
x4
HARDWARE / QUINCAILLERIE / TORNILLERÍA
AA BB
CC
1" Screw
Vis de 2 po
Tornillo de 2 pulg.
x35
2 1/4" Screw
Vis de 2 1/4 po
Tornillo de 2 1/4 pulg.
x8
1 1/4" Screw
Vis de 1 1/4 po
Tornillo de 1 1/4 pulg.
x43
Hardware Bag - 0670136
Sac de quincaillerie - 0670136
Bolsa de tornillería - 0670136

3
1. Assemble the Cedar Potting Table on a smooth surface, such as a
patio or garage floor.
Locate the four Legs (D). Note the sets of pre-drilled holes along the
length of each Leg. Locate the end with the four pre-drilled holes 1"
from the edge. This is the end you will attach to the Top Platform in
the next three steps.
1. Assemblez la table de rempotage en cèdre sur une surface lisse,
comme une terrasse ou le sol de votre garage.
Repérez les quatre pieds (D). Remarquez les séries de trous déjà
percés le long de chaque pied. Repérez l’extrémité comportant
les quatre trous déjà percés, à 1 po (2,54 cm)du bord. C’est cette
extrémité que vous fixerez à la plate-forme supérieure au cours des
trois prochaines étapes.
1. Ensamble la mesa de cedro para jardinería sobre una supercie
lisa, por ejemplo, el piso del patio o del garaje.
Ubique las cuatro patas (D). Observe los conjuntos de agujeros
pretaladrados a lo largo de cada pata. Ubique el extremo con los
cuatro agujeros pretaladrados a 1 pulgada (2,54 cm) del borde. Este
es el extremo que usted acoplará a la plataforma posterior en los
siguientes tres pasos.
2. On a level surface, place the Top Platform (A) upside down, trim
facing up. Take one Leg (D) and slide the end that has four pre-drilled
holes 1" from the edge into the left front slot behind the decorative
trim on the Top Platform, as shown.
With Leg flush against Top Platform, attach with two 1 1/4" Screws
(AA) through pre-drilled holes.
Repeat on right front side to install second Leg (A).
2. Sur une surface plane, placez la plate-forme supérieure (A) à l’envers,
en orientant la garniture vers le haut. Prenez l’un des pieds (D) et
glissez l’extrémité comportant les quatre trous déjà percés depuis
le bord jusque dans l’encoche avant gauche, derrière la garniture
décorative de la plate-forme supérieure, comme illustré.
Une fois que le pied est au ras de la plate-forme supérieure, fixez-le à
l’aide de deux vis de 1 1/4"po (AA) dans les trous déjà percés.
Répétez cette opération sur le côté avant droit afin d’installer le
deuxième pied (A).
2. Sobre una superficie nivelada, coloque la plataforma superior (A) en
posición invertida, con el ribete orientado hacia arriba. Tome una pata
(D) y deslice el extremo que tiene cuatro agujeros pretaladrados a 1
pulg. del borde dentro de la ranura frontal izquierda detrás del ribete
decorativo en la plataforma superior, como se muestra.
Con la pata al ras contra la plataforma superior, instale la pata
con dos tornillos de 1 1/4"pulgadas (AA) a través de los agujeros
pretaladrados.
Repita el procedimiento en el lado frontal derecho para instalar la
segunda tapa (A).
decorative trim
garniture décorative
ribete decorativo
left
gauche
izquierdo
trim facing up
garniture orientée vers le haut
ribete orientado hacia arriba
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE
D
holes 1" from edge
trous à 1 po (2,54 cm) du bord.
agujeros a 1 pulg. (2,54 cm) del borde
A
Top Platform
Plate-forme supérieure
Plataforma superior
AA
x2
D

4
3. Take one Leg (D) and place the end that has four pre-
drilled holes 1" from the edge against the back corner, to
the outside of the trim on the Top Platform. Put Shelf (H)
under the Leg to act as a support until it's attached.
With Leg flush against Top Platform, attach Leg using four
1 1/4" Screws (AA) through pre-drilled holes.
3. Prenez un pied (D) et placez-en l’extrémité comportant
quatre trous déjà percés à 1 po (2,54 cm) du bord contre
le coin arrière, à l’extérieur de la garniture de la plate-forme
supérieure. Mettez l’étagère (H) sous le pied afin de lui
servir de support jusqu’à ce qu’il soit fixé.
Une fois que le pied est au ras de la plate-forme supérieure,
fixez-le à l’aide de quatre vis de 1 1/4 po (AA) dans les
trous déjà percés.
3. Tome una pata (D) y coloque el extremo que tiene cuatro
agujeros pretaladrados a 1 pulgada (2,54 cm) del borde
contra la esquina trasera, al exterior del ribete en la
plataforma superior. Coloque la repisa (H) debajo de la pata
para que actúe como soporte hasta que esté instalada.
Con la pata al ras contra la plataforma superior, instale la
pata colocando cuatro tornillos de 1 1/4 pulgadas (AA) a
través de los agujeros pretaladrados.
4. Take remaining Leg (D) and place the end that has four
pre-drilled holes 1" from the edge against the remaining
back corner, to the outside of the trim on the Top Platform.
Put Shelf (H) under the Leg to act as a support until it's
attached.
With Leg flush against Top Platform, attach Leg using four
1 1/4" Screws (AA) through pre-drilled holes.
4. Prenez le pied restant (D) et placez l’extrémité comportant
quatre trous déjà percés à 1 po (2,54 cm) du bord contre le
coin arrière restant, à l’extérieur de la garniture de la plate-
forme supérieure. Mettez l’étagère (H) sous le pied pour lui
servir de support jusqu’à ce qu’il soit fixé.
Une fois que le pied est au ras de la plate-forme supérieure,
fixez-le à l’aide de quatre vis de 1 1/4 po (AA) dans les
trous déjà percés.
4. Tome la pata restante (D) y colóquela en el extremo que
tiene cuatro agujeros pretaladrados a 1 pulgada (2,54 cm)
del borde contra la esquina trasera restante, al exterior del
ribete sobre la plataforma superior. Coloque la repisa (H)
debajo de la pata para que actúe como soporte hasta que
esté instalada.
Con la pata al ras contra la plataforma superior, instale la
pata colocando cuatro tornillos de 1 1/4 pulgadas (AA) a
través de los agujeros pretaladrados.
shelf
étagère
repisa
shelf
étagère
repisa
AA
AA
x4
x4
D
H
H
D

5
5. On one Leg, measure and place a pencil mark 3 3/16" from
the open end of the Leg. Measure and place a second mark
22 3/16" from the top of the Leg. Repeat on remaining
three Legs.
5. Sur un des pieds, mesurez et placez une marque au crayon
à 3 3/16 po (8 cm) de l’extrémité ouverte du pied. Mesurez
et placez une deuxième marque à 22 3/16 po (56 cm) de la
partie supérieure du pied. Répétez l’opération sur les trois
pieds restants.
5. En una pata, mida y coloque una marca de lápiz a 3 3/16
pulgadas (8 cm) del extremo de la pata que se apoya en
el suelo. Mida y coloque una segunda marca a 22 3/16
pulgadas (56 cm) de la parte superior de la pata. Repita el
procedimiento en las tres patas restantes.
6. With two people, position Middle Platform (B) with the trim
side up, then gently slide it down the interior of the four
Legs. Align the top edge of the trim on the Middle Platform
to the 22 3/16" marks made in step 5.
Attach Middle Platform to Legs using sixteen 1" Screws
(BB) through pre-drilled holes in Legs.
Do not overtighten screws.
6. En travaillant à deux, positionnez la plate-forme centrale
(B) en orientant la garniture vers le haut, puis glissez-la
doucement dans l’intérieur des quatre pieds. Alignez le
bord supérieur de la garniture de la plate-forme centrale
aux marques de 22 3/16 po (56 cm), effectuées à l’étape 5.
Fixez la plate-forme centrale aux pieds en utilisant seize vis
de 1 po (BB) dans les trous déjà percés dans les pieds.
Ne serrez pas trop les vis.
6. Con la ayuda de otra persona, coloque la plataforma
central (B) con el ribete orientado hacia arriba, luego
deslícela cuidadosamente hacia abajo por el interior de las
cuatro patas. Alinee el borde superior del ribete sobre la
plataforma central con las marcas a 22 3/16 pulgadas
(56 cm) hechas en el paso 5.
Instale la plataforma central a las patas colocando dieciséis
tornillos de 1 pulgadas (BB) a través de los agujeros
pretaladrados en las patas.
No apriete los tornillos más de lo necesario.
3 3/16", 3 3/16 po (8 cm), 3 3/16 pulg. (8 cm)
22 3/16", 22 3/16 po (56 cm), 22 3/16 pulg. (56 cm)
22 3/16", 22 3/16 po (56 cm),22 3/16 pulg.(56 cm)
BB x16
B
trim facing up
garniture orientée
vers le haut
ribete orientado
hacia arriba

6

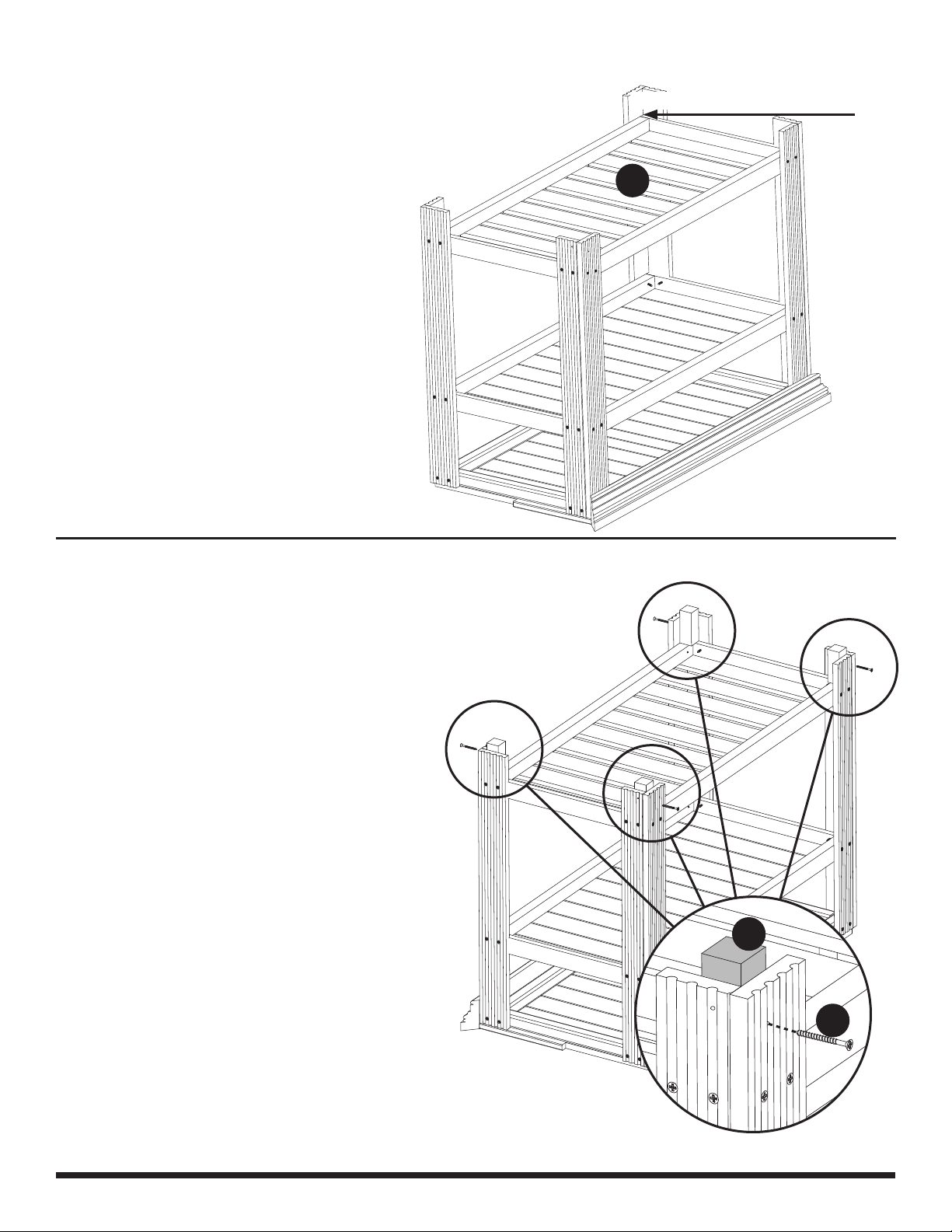

7. Repeat step 6 to attach Bottom Platform (C).
This time align to the 3 3/16" marks made in
step 5.
Do not overtighten screws.
7. Répétez l’étape 6 pour fixer la plate-forme
inférieure (C). Cette fois, alignez-la aux 3
marques de 3 3/16 po (8 cm) effectuées à
l’étape 5.
Ne serrez pas trop les vis.
7. Repita el paso 6 para instalar la plataforma
inferior (C). Esta vez alinee con las marcas a 3
3/16 pulgadas (8 cm) hechas en el paso 5.
No apriete los tornillos más de lo necesario.
3 3/16", 3 3/16 po (8 cm), 3 3/16 pulg. (8 cm)
C
8. Place Leg Extension (J) snug against the inside of one
Leg and attach using one 1 1/4" Screw (AA) through one
of the pre-drilled holes on the exterior side of the Leg.
Repeat on the remaining three Legs with remaining
Leg Extensions (J).
8. Placez la rallonge de pied (J) en la calant bien à l’intérieur
d’un des pieds et en la fixant à l’aide d’une vis de 1 1/4 po
(AA) dans un des trous déjà percés à l’extérieur du pied.
Répétez l’opération sur les trois pieds restants avec les
rallonges de pied restantes (J).
8. Coloque la extensión de pata (J) asentándola contra el
interior de una pata e instálela colocando un tornillo
de 1 1/4 pulgadas (AA) a través de uno de los agujeros
pretaladrados en el lado exterior de la pata.
Repita el procedimiento en las otras tres patas con las
extensiones de pata restantes (J).
J
AA

7
9. Set table assembly upright. Place a level on the Top Platform
and verify table is level from front to back and left to right.
If necessary, remove the Screws from step 9 and adjust Leg
Extensions to obtain a level table top.
9. Mettez l’assemblage de la table debout. Placez un niveau sur
la plate-forme supérieure et vérifiez que la table est à niveau
d’avant en arrière et de gauche à droite.
Si nécessaire, retirez les vis de l’étape 9 et ajustez les rallonges
des pieds, afin que le dessus de la table soit à niveau.
9. Coloque el ensamble de la mesa en posición normal. Coloque
una niveladora sobre la plataforma superior y verifique que
la mesa esté nivelada, la parte frontal con respecto a la parte
trasera y el lado izquierdo con respecto al lado derecho.
Si es necesario, retire los tornillos instalados en el paso 9
y ajuste las extensiones de las patas para nivelar la parte
superior de la mesa.
10. Install remaining four 1 1/4" Screws (AA) to complete
installation of Leg Extensions.
10. Installez les quatre vis restantes de 1 1/4 po (AA) afin
d’achever la mise en place des rallonges de pied.
10. Instale los cuatro tornillos de 1 1/4 pulgadas (AA) restantes
para completar la instalación de las extensiones de patas.
AA
x4

8
12. With two people, place Shelf (H) between the two Shelf
Supports and align it against the Shelf Support trim and the
Shelf Support back.
Attach with two 1 1/4" Screws (AA) through pre-drilled holes
in each Shelf Support.
12. En travaillant à deux, placez l’étagère (H) entre les deux
supports et alignez-la contre la garniture du support et l’arrière
du support d’étagère.
Fixez-la à l’aide de deux vis de 1 1/4 po (AA) dans les trous
déjà percés dans chaque support d’étagère.
12. Con la ayuda de otra persona, coloque la repisa (H) entre los
dos soportes de repisa y alinéela contra el ribete del soporte
de repisa y la parte posterior del soporte de repisa.
Instálela con dos tornillos de 1 1/4 pulgadas (AA) a través de
los agujeros pretaladrados en cada soporte de repisa.
11. Take one Shelf Support (E) and place on the left back side of
the Top Platform, in position shown. Slide the Shelf Support
forward against the Top Platform. The trim should overlap the
Top Platform and the back of the Shelf Support should rest on
the top of the Leg.
Attach with two 1 1/4" Screws (AA) through pre-drilled holes.
Repeat on the right side.
11. Prenez un support d’étagère (E) et placez-le sur le côté arrière
gauche de la plate-forme supérieure, dans la position indiquée.
Glissez le support sur l’extrémité de la plate-forme. La garniture
devrait dépasser de la plate-forme supérieure et l’arrière du
support d’étagère devrait reposer sur la partie supérieure du
pied.
Fixez-le à l’aide de deux vis de 1 1/4 po (AA) dans les trous déjà
percés.
Répétez l’opération du côté droit.
11. Tome un soporte de repisa (E) y colóquelo sobre el lado
posterior izquierdo de la plataforma superior, en la posición
mostrada. Deslice el soporte de repisa hacia adelante contra
la plataforma superior. El ribete debe sobrelapar la plataforma
superior, y la parte trasera del soporte de repisa debe descansar
sobre la parte superior de la pata.
Instale colocando dos tornillos de 1 1/4 pulgadas (AA) a través
de los agujeros pretaladrados.
Repita el procedimiento en el lado derecho.
x2
AA
x2
AA
E
H
overlap trim
garniture qui dépasse
ribete sobrelapado
align
aligner
alinear

9

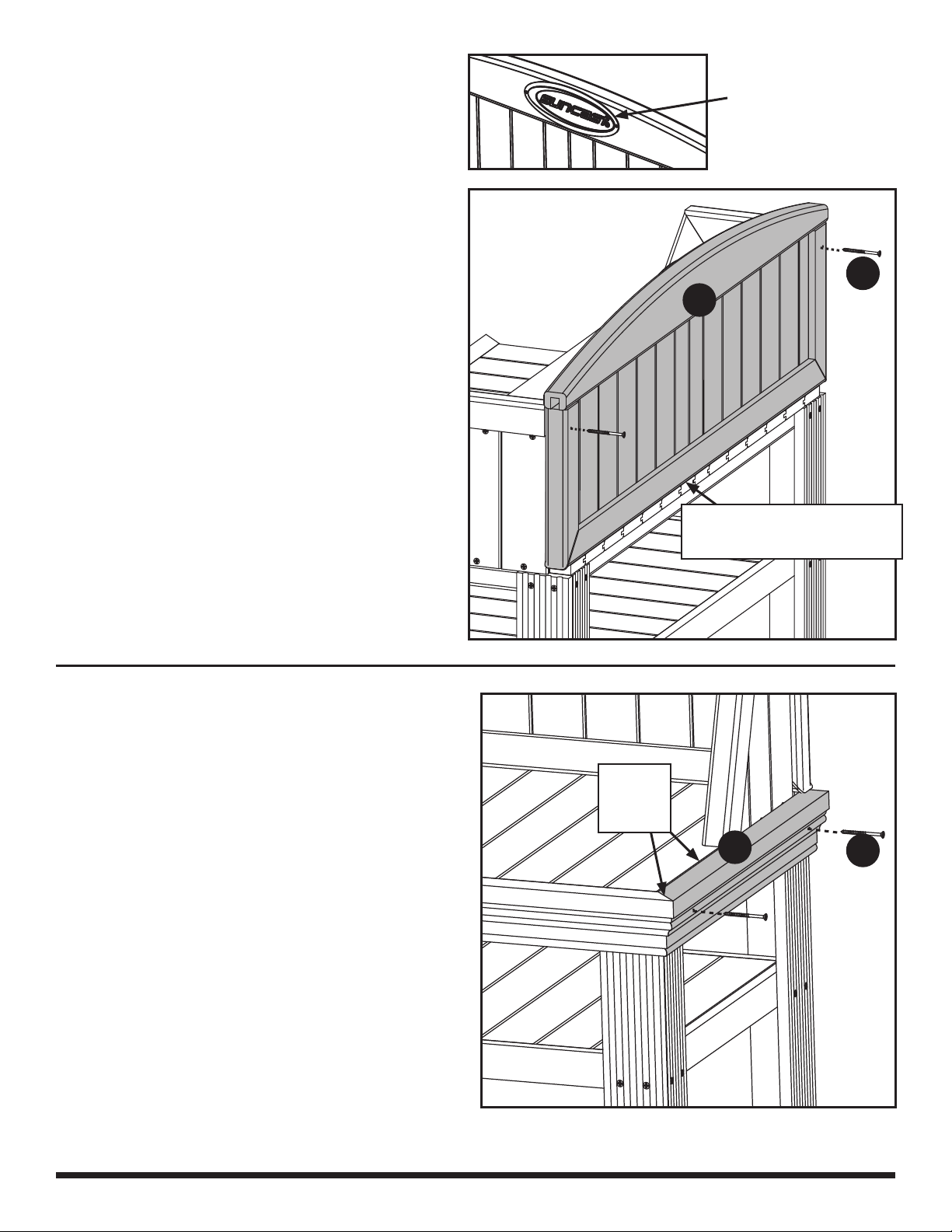

14. Place Right Trim (G) on the right side of the Top Platform.
Align to the top of the Top Platform and to the front
decorative trim.
Attach with two 2 1/4" Screws (CC) through pre-drilled holes.
14. Placez la garniture de droite (G) sur le côté droit de la plate-
forme supérieure. Alignez-la à l’extrémité supérieure de la
plate-forme et à la garniture décorative avant.
Fixez-la à l’aide de deux vis de 2 1/4 po (CC) dans les trous
déjà percés.
14. Coloque el ribete derecho (G) sobre el lado derecho de la
plataforma superior. Alinéelo con la parte superior de la
plataforma superior y con el ribete decorativo frontal.
Instálelo con dos tornillos de 2 1/4 pulgadas (CC) a través de
los agujeros pretaladrados.
13. At the back of the table, set the Head Board (I), with the
Suncast logo facing the front, on the Top Platform, while
centering between the two Side Shelf Supports.
Attach with one 2 1/4" Screw (CC) through pre-drilled hole
in each side.
13. À l’arrière de la table, posez la planche d’appui arrière (I)
en orientant le logo Suncast vers l’avant, sur la plate-forme
supérieure, et centrez-la entre les deux supports d’étagère
latéraux.
Fixez-la à l’aide d’une vis de 2 1/4 po (CC) dans le trou déjà
percé de chaque côté.
13. En la parte trasera de la mesa, coloque el cabecero (I),
con el logotipo de Suncast en la la parte frontal, sobre la
plataforma superior, centrándolo entre los dos soportes de
repisa laterales.
Instálelo con un tornillo de 2 1/4 pulgadas (CC) a través del
agujero pretaladrado a cada lado.
x2
CC
I
set on top platform
posez sur la plate-forme supérieure
colocar sobre la plataforma superior
Suncast logo
logo Suncast
logotipo de Suncast
x2
CC
G
align
aligner
alinear
front
avant
parte frontal

10
15. Place Left Trim (F) on the left side of the Top Platform. Align to
the top of the Top Platform and to the front decorative trim.
Attach with two 2 1/4" Screws (CC) through pre-drilled holes.
15. Placez la garniture gauche (F) sur le côté gauche de la plate-
forme. Alignez-la à l’extrémité supérieure de la plate-forme et
à la garniture décorative avant.
Fixez-la à l’aide de deux vis de 2 1/4 po (CC) dans les trous
déjà percés.
15. Coloque el ribete izquierdo (F) sobre el lado izquierdo de
la plataforma superior. Alinéelo con la parte superior de la
plataforma superior y con el ribete decorativo frontal.
Instálelo con dos tornillos de 2 1/4 pulgadas (CC) a través de
los agujeros pretaladrados.
16. Position Head Board Support (K) so it is centered across the
bottom of the Head Board with the bottom aligned to the top
of the Legs.
Attach with two 1 1/4" Screws (AA) through pre-drilled holes
at each top outer corner.
16. Positionnez le support de la planche d’appui arrière (K), afin
qu’il soit centré le long du bas de la planche et que la partie
inférieure soit alignée à la partie supérieure des pieds.
Fixez-la à l’aide de deux vis de 1 1/4 po (AA) dans les trous
déjà percés en haut de chaque coin extérieur.
16. Posicione el soporte del cabecero (K) de modo quede
centrado con la parte inferior del cabecero y con la parte
inferior alineada con la parte superior de las patas.
Instálelo con dos tornillos de 1 1/4 pulgadas (AA) a través de
los agujeros pretaladrados en cada esquina exterior superior.
x2
x2
CC
AA
F
align
aligner
alinear
K
align
aligner
alinear

11
17. Insert four more 1 1/4" Screws (AA) through the
pre-drilled holes in the bottom center of Head Board
Support.
17. Insérez quatre autres vis de 1 1/4 po (AA) dans les
trous déjà percés dans la partie inférieure centrale du
support de la planche d’appui arrière.
17. Inserte cuatro tornillos de 1 1/4 pulgadas adicionales
(AA) a través de los agujeros pretaladrados en el
centro inferior del soporte del cabecero. x4
AA

12
Suncast Products and Replacement Parts
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
Produits et pièces de rechange Suncast
Pour acheter des pièces de rechange Suncast et pour plus de renseignements sur les produits Suncast, consultez notre site internet ou appelez-nous.
Productos y piezas de repuesto Suncast
Para comprar piezas de repuesto Suncast y para obtener información acerca de otros productos Suncast, visítenos en línea o llámenos.
www.suncast.com
24 hours a day, 7 days a week, 365 days a year.
www.suncast.com
24h/24, 7j/7, 365 jours par an.
www.suncast.com
24 horas al día, 7 días a la semana, 365 días al año.
1-800-846-2345 or 1-630-879-2050
Monday - Friday 8:00 am - 4:30 pm Central Time
1-800-846-2345 ou 1-630-879-2050
Du lundi au vendredi, de 8:00 à 16:30, heure du
Centre
1-800-846-2345 ó 1-630-879-2050
Lunes a viernes de 8:00 am a 4:30 pm, hora de la
Zona Central
