Sunjoy A104004210 User manual

Country of Origin: China
Pais d’origine: Chine
Production Number: 2023100942
Numéro de fabrication: 2023100942
Questions? Issues? Missing Part? Professional
Installation Service?
Contact us at [email protected]
Questions? Problèmes? Pièce manquante?Service
d'installation professionnel?
Contactez-nous à [email protected]
8x12 Hard top Grill Gazebo
Pavillon De Jardin A Auvent Gril Rigide
Item/Article #：A104004210

2 / 33
This product is intended for domestic outdoor use only.
The product should be placed on flat, horizontal ground.
Ensure enough clearance around the product. Before assembling the product, find level
ground not less than 6' (1.8 m) away from any structures or obstructions, such as fences,
garages, houses, overhanging branches, laundry lines, or electrical wires.
This gazebo is not to be regarded as part of a building/house structure. The gazebo is to be
anchored onto the ground for added safety. Do not assemble the gazebo onto soil/earth
ground. It is best advisable to have the gazebo built onto a wooden deck or concrete ground
for stability. If it is to be build onto a wooden deck/ground, do ensure that the wooden
deck/ground has a strong foundation. It is advisable to use appropriate floor plugs (not
provided) to anchor the gazebo onto the wooden/concrete ground.
Some structures may require two or more people to install safely. Check for underground
utilities before digging or driving stakes into the ground.
During installation, follow all safety warnings provided with your tools, and use safety glasses.
In case you set up more than one gazebo, keep a minimum distance of 10' (3 m) between the
gazebos.
Any assembly or maintenance of the product must be carried out by adults only.
Arrange necessary manpower when assembling or moving the product.
Some parts may contain sharp edges. Wear protective gloves if necessary.
Keep children and pets away while setting up the gazebo.
Check all nuts and bolts periodically to ensure bolts/nuts are tightened.
Repairing and replacing parts should be done by a qualified technician.
This gazebo is intended for decorative and sunshade purposes only, and it is not designed to
withstand harsh weather, including high winds, rain, and snow.
Do not light any fires inside or near the product！
Stay calm if fire breaks out. Search for the nearest exit. Do not return to the gazebo before
firemen allow you to do so.
Do not hang heavy weights on the roof frame.
Do not climb onto the roof of the gazebo. Falling off the gazebo can result in serious injury.
Retain the original packaging to store the gazebo
Important Safety Instructions
Warning! To reduce the risk of serious injury, read the following safety instructions
before assembling and using the gazebo.
Please check with your local governing authority/local municipal codes regarding
installation of structures before assembly.
Caution! Proper placement of your gazebo is essential.
Do not place the product underneath electrical lines.
Keep children away during assembly.
This product contains small parts which can be swallowed by children.
Keep fingers away from the places where they can be pinched or trapped.
Do not attempt to assemble the gazebo if any parts are missing.

3 / 33
Consignes de sécurité importantes
ATTENTION! L’emplacement approprié de l’abri de jardin est essel.
Ne placez pas le produit en dessous de fils électriques.
Tenez les enfants à l’écart du produit pendant son assemblage.
s pièces que les enfants peuvent avaler.
Tenez vos doigts éloignés des endroits où ils risquent d'être pincés ou blessés.
Ne tentez pas d’assembler l’abri de jardin s’il vous manque des pièces.
Avertissement! Veuillez lire les consignes de sécurité suivantes avant d’assembler
et d’r l’abri de jardin afin de réduire le risque de blessures graves.
Veuillez vous renseigner auprès des autorités locales concernant les codes municipaux
à l’és avant d’effectuer tout montage
•
•L'abri de jardin doit être placé sur une surface plane et horizontale.
• Prévoyez un espace dégagé suffisant autour du produit. Avant de procéder à l’assemblage du
produit, choisissez une surface au sol plane et éloignée d’au moins 6 pi (1,8 m) des structures

cordes à linge ou fils électriques.
• maison.
Le gazébo doit être ancré à la terre pour plus de sécurité. Ne construisez pas le gazébo sur la terre ou
le sol. Il est préférable de construire le gazébo sur une terrasse en bois ou ciment ou béton pour la
stabilité. Si le gazébo doit être construit sur une terrasse en bois ou la terre, assurez-vous que la
 d’ancrage (pas
compris) convenables pour ancrer le gazébo sur la surface en bois ou en ciment.
• Certaines structures peuvent nécessiter deux personnes ou plus pour l’installer en toute sécurité.
Vérifiez les services publics souterrains avant de creuser ou d’enfoncer des piquets dans le sol.
•

•Si vous installez plus d’un abri de jardin, gardez une distance minimale de 10 pi (3 m) entre les abris
de jardin.
•L'assemblt ne doivent être effectués que par des adultes.
•Au besoin, demandez à d'autres personnes de vous aider à assembler ou déplacer le produit.
•Certaines pièces peuvent contenir des bords tranchants. Portez de
•Tenez les enfants et les animaux à l’écart de l’abri de jardin pendant son assemblage.
•Assurez-vous périodiquement que tous les écrous et boulons pour s'assurer que les boulons /écrous
sont serrés.
•mplacement des pièces doivent être effectués par un technicien qualifié.
•
conçu pour résister aux intempéries, notamment les vents violents, la pluie et la neige.
• N'allumez pas un feu à l’intérieur ou près du produit!
•
de jardin avant que.
•
• Ne suspendez aucun poids lourd sur le cadre du toit. Ne montez pas sur le toit de l’abri de jardin.
Tomber de l’abri de jardin peut entraîner des blessures graves.
•Conservez l’emballage original aux fins de remisage de l’abri de jardin.

4 / 33
• Please read and understand this manual before any assembly. Before beginning
assembly of product, make sure all parts are present. Compare parts with packaging
contents list.
•Place all parts from the box in a cleared area and position them on the floor in front of you.
•Remove all packing materials and place them back into the box. Do not dispose of the
packing materials until assembly is complete.
•Read each step carefully before beginning any assembly and make sure you understand each
step. If you are missing a part, please email [e-mail].

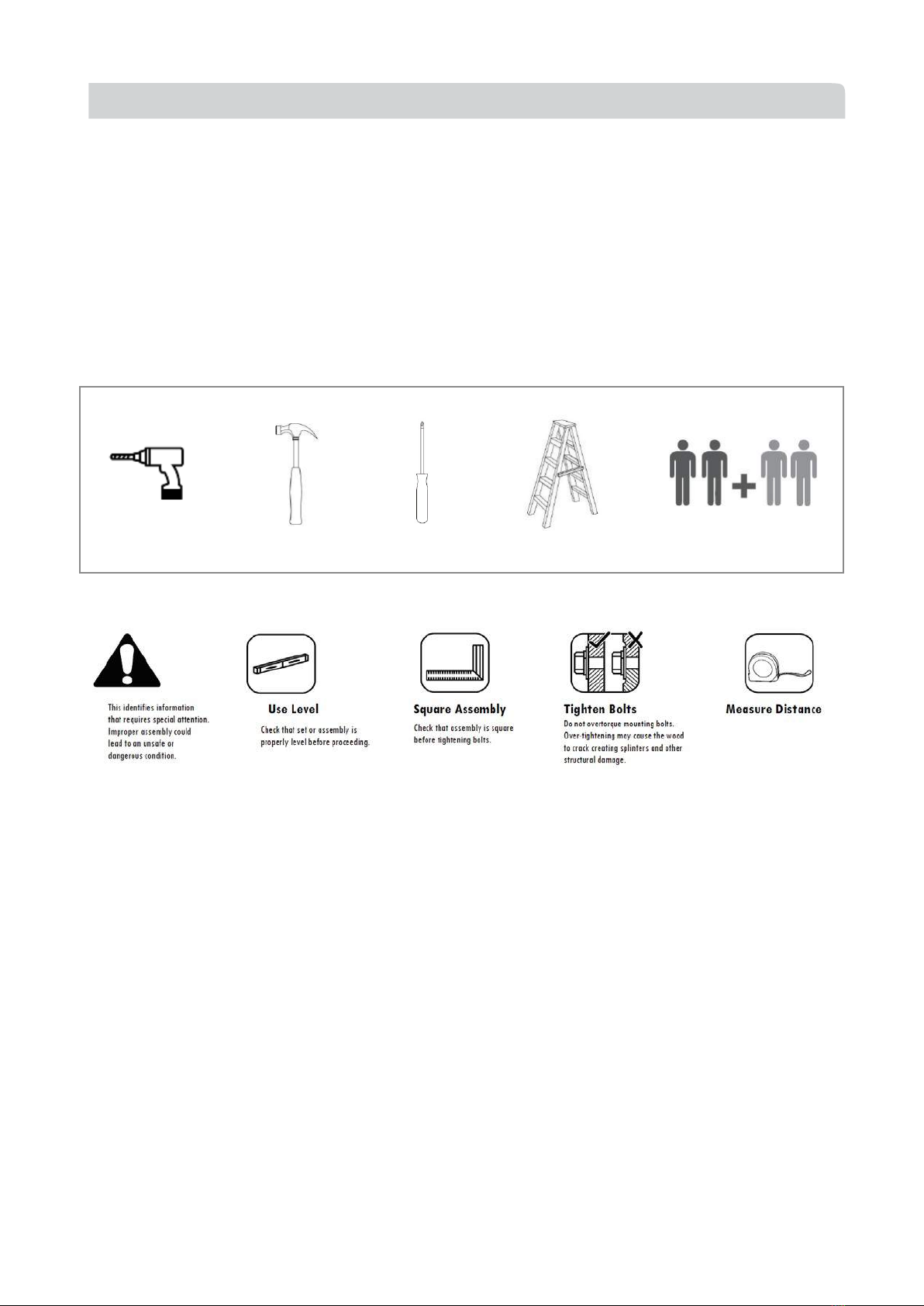

•Needed for assembly:（The following tools are not included）
IMPORTANT:
Cordless drill
Hammer
Screwdriver
Ladder
4 people

5 / 33
IMPORTANT:
•Veuillez lire et bien comprendre ce guide avant de procéder à l’assemblage. Avant de procéder à
l'assemblage du produit, assurez-vous que toutes les pièces sont présentes.
•

•
terminé l'assemblage.
•Lisez chaque étape attentivement avant de commencer à assembler et assurez-vous de comprendre
bien chaque étape. S’il vous manque des pièces, veuillez envoyer un email à
[email protected].
•Nécessaire pour l’assemblage : (les outils suivants ne sont pas inclus).

isez un niveau Véfifiez avec un
équerre Serrer les boulons Mesurer
la distance
Utilisez un niveau
Vérifiez que l'assemblage est d'aplomb
avant de procéder à la prochaine étape.
Véfifiez avec un équerre
Vérifiez que l'assemblage est carré avant
de serrer les boulons.
Serrer les boulons Mesurer la distance
Ne serrez pas trop les boulons de
serrage excessif peut provoquer des fissures
dans le bois, créant des éclats de bois et d'autres
dommages structurels
Perceuse pistolet Marteau Tournevis Escabeau 4 personnes

6 / 33
Installation blueprint/
Plan d'installation

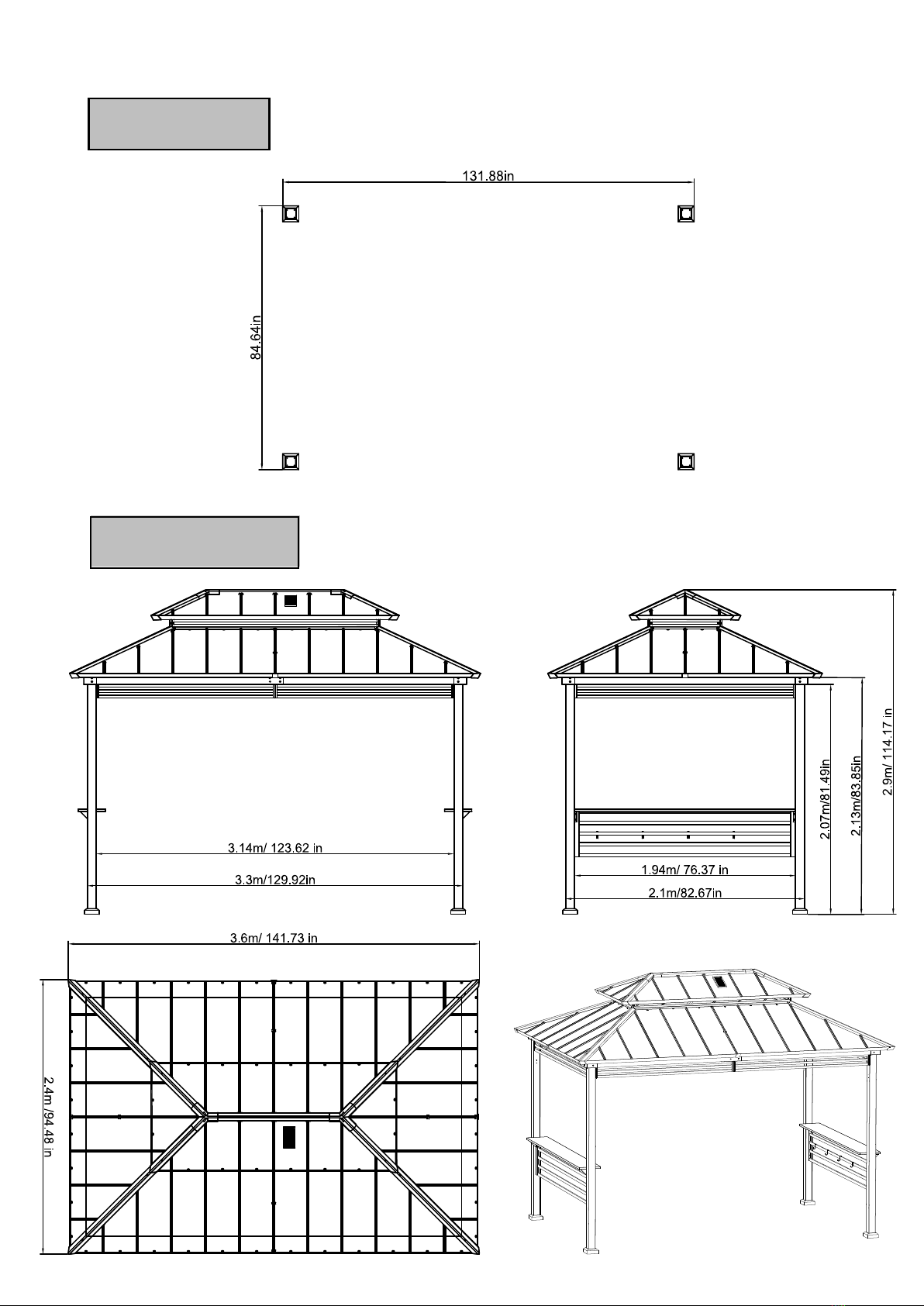

Product size effect drawing/
Dessin d'effet de taille de
produit

7 / 33

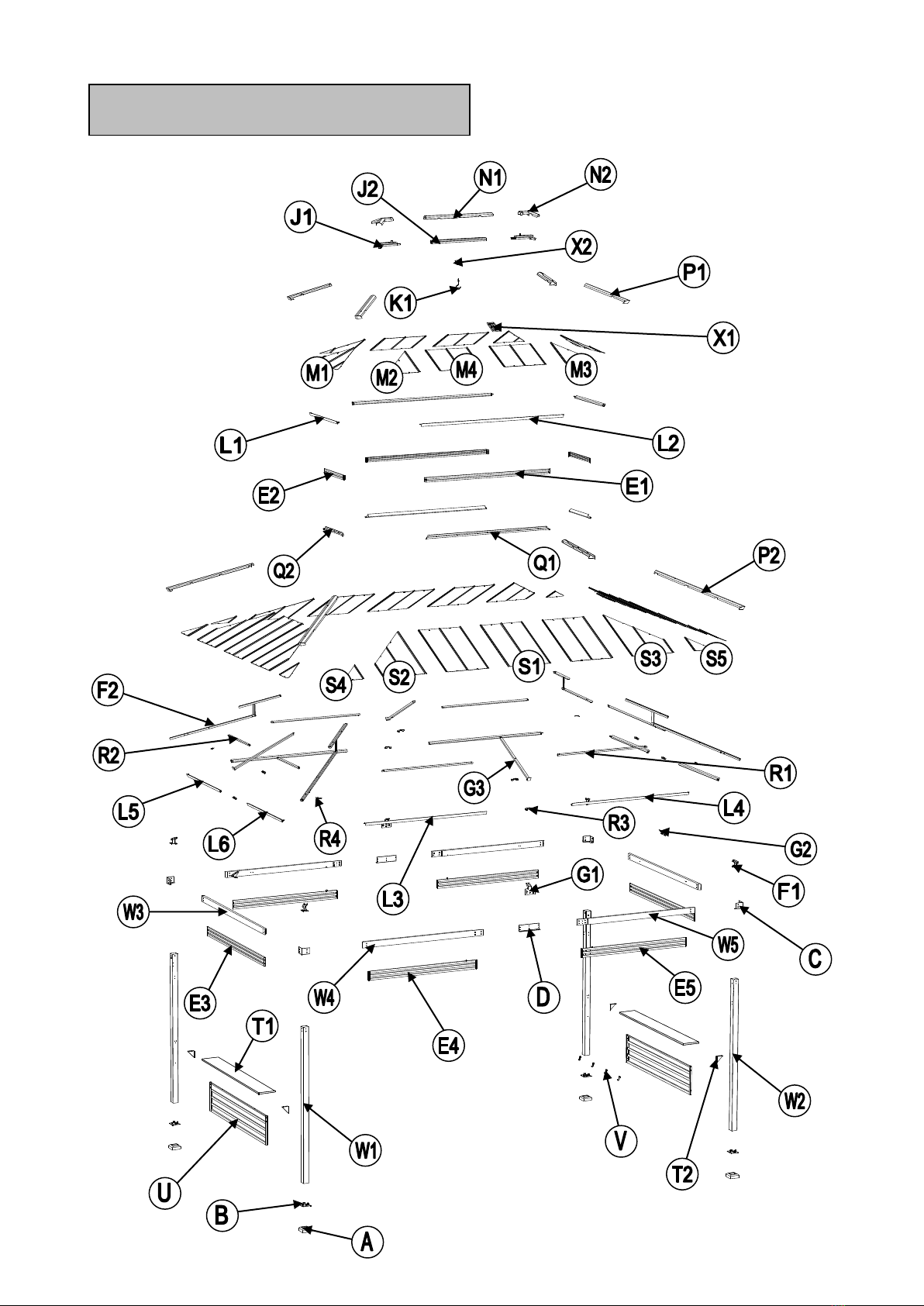

EXPLODED DRAWING/ DESSIN ÉCLATÉ

8 / 33

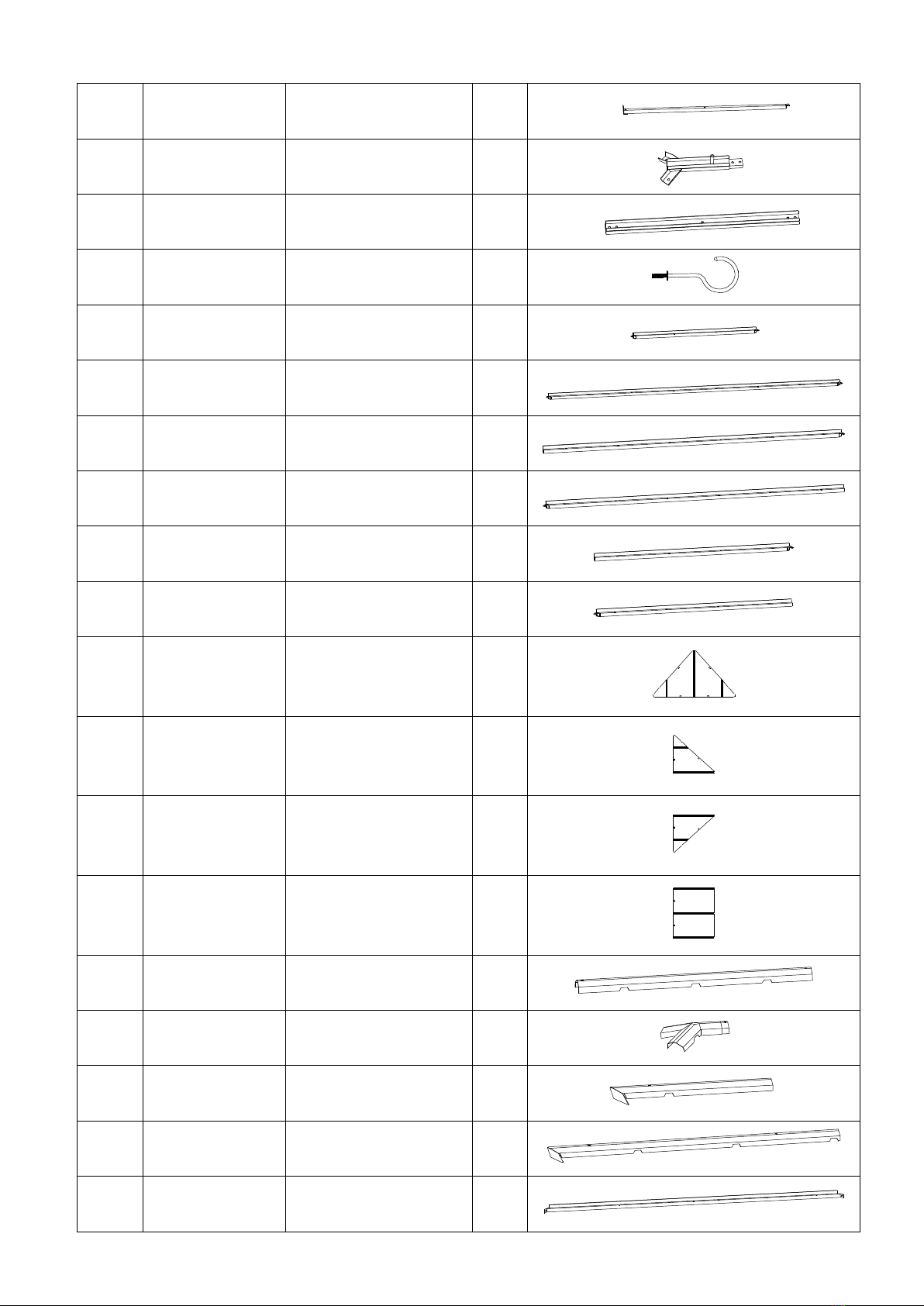

Parts List/Liste de Pièces
Label/
Étiquette
Part Number/
Numéro dela Pièce
Description
Qty/
Quantité
Part Image/Numéro de la
Pièce Diagramme
W1
P00020089101
Post 1/Poteau 1
2
W2
P00020089201
Post 2/Poteau 2
2
W3
P00040169001
Cross Beam (Short Side) /
Traverse(Côté Court)
2
W4
P00040169901
Left Cross Beam (Long
Side)/ Traverse
Gauche(Côté Long)
2
W5
P00040170001
Right Cross Beam (Long
Side)/Traverse Droite
(Côté Long)
2
A
P00610026505
Base Cover/Barde
de la base
4
B
P00010055401
Post Base/Base
du Poteau
4
C
P00220045201
Roof Corner Cap/
Bouchon du Coin du Toit
4
D
P00220045301
Inner Baffle/
Déflecteur Intérieur
2
E1
P00630015901
Small Roof Long Screen /
Paravent Long du Petit
Toit
2
E2
P00630016001
Small Roof Short Screen /
Paravent Court du Petit
Toit
2
E3
P00630016101
Big Roof Screen (Short
Side)/Paravent du Grand
Toit (Côté Court)
2
E4
P00630016201
Big Roof Screen 1
(LongSide)/ Paravent du
Grand Toit(Côté Long)
2
E5
P00630016301
Big Roof Screen 2 (Long
Side) /Paravent du Grand
Toit (Côté Long)(Côté Long)2
2
F1
P00050216601
Rafter Connector/
Connexion du Chevron
4
F2
P00060300201
Rafter/Chevron
4
G1
P00050216701
Middle Beam Connector
1 /Connexion de la
poutre centrale 1
2
G2
P00050216801
Middle Beam Connector
2/Connexion de la
poutre centrale 2
2

9 / 33
G3
P00060300301
Big Roof Middle Beam/
Poutre Centrale du
Grand Toit
4
J1
P00050216901
Small Roof Side
Connector/Connexion
Latérale du Petit Toit
2
J2
P00050217001
Small Roof Middle
Connector/Connexion
Centrale du Petit Toit
1
K1
P00580018901
Hook/Crochet
1
L1
P00060300401
Small Roof Panel Flashing
(Short Side)/Solin du Panneau
du Petit Toit (Côté Court)
2
L2
P00060300501
Small Roof Panel Flashing
(Long Side)/Solin du Panneau
du Petit Toit (Côté Long)
2
L3
P00060300601
Big Roof Panel Flashing (Long
Side) 1/Solin du Panneau du
Grand Toit (Côté Long) 1
2
L4
P00060300701
Big Roof Panel Flashing (Long
Side) 2/Solin du Panneau du
Grand Toit (Côté Long) 2
2
L5
P00060300801
Big Roof Panel Flashing (Short
Side) 1/Solin du Panneau du
Grand Toit (Côté Court) 1
2
L6
P00060300901
Big Roof Panel Flashing (Short
Side) 2/Solin du Panneau du
Grand Toit (Côté Court) 2
2
M1
P00070116904
Small Roof Panel (Short
Side) /Panneau du Petit
Toit (Côté Court)
2
M2
P00070145001
Small Roof Small Roof
Panel (Long Side) 1 /
Panneau Petit du Petit
Toit(Côté Long) 1
2
M3
P00070145101
Small Roof Small Roof
Panel (Long Side) 2/
Panneau Petit du Petit
Toit(Côté Long) 2
2
M4
P00070145201
Small Roof Middle Roof
Panel (Long Side)Panneau
de Toiture Central du Petit
Toit (Côté Long)
4
N1
P00080051101
Small Roof Middle
Roof Cap /Bouchon
Central du Petit Toit
1
N2
P00080051201
Small Roof Side
Roof Cap /Bouchon
Latéral du Petit Toit
2
P1
P00080042804
Small Roof Rafter Cap/
Capuchon du Chevron
du Petit Toit
4
P2
P00080051301
Big Roof Rafter Cap/
Chevron du Grand Toit
4
Q1
P00060301001
2
Big Roof Panel Flashing (Long
Side) 3/Solin du Panneau du
Grand Toit (Côté Long) 3

10 / 33
Q2
P00060301101
Big Roof Panel Flashing (Short
Side) 3/Solin du Panneau du
Grand Toit (Côté Court) 3
2
R1
P00060301201
4
R2
P00060301301
Big Roof Short Small
Beam/Petite Poutre
Courte du Grand Toit
4
R3
P00050217101
Beam Connector 1/
Connecteur de faisceau 1
8
R4
P00050217201
Beam Connector 2/
Connecteur de faisceau 2
4
S1
P00070122801
Big Roof Middle Big
Panel /Grand panneau
du milieu du grand toit
8
S2
P00070122201
Big Roof Left Middle
Panel/Panneau Central
Gauche du Grand Toit
4
S3
P00070122301
Big Roof Right Middle
Panel/Panneau Central
Droit du Grand Toit
4
S4
P00070122001
Big Roof Left Small
Panel/Grand toit
gauche petit panneau
4
S5
P00070122101
Big Roof Right Small
Panel /Petit panneau
droit du grand toit
4
T1
P00210059101
Shelf/Étagère
2
T2
P00500087301
Table Top Supportor/
Support du Dessus de
Table
4
U
P00620004501
Fence/Barrière
2
V
P00580019001
Hook Rack/
Porte Crochets
4
X1
P00760025201
Solar Panel/
Panneau Solaire
1
X2
P00760025301
Socket/Prise
1
Big Roof Long Small
Beam /Petite Poutre
Longue du Grand Toit

11 / 33
Hardware Pack/Pack Quincaillerie
Label/
Étiquette
Part Number/
Numéro de la
Pièce
Description Qty/
Quantité Add Part Image/Numéro de la Pièce
Diagramme

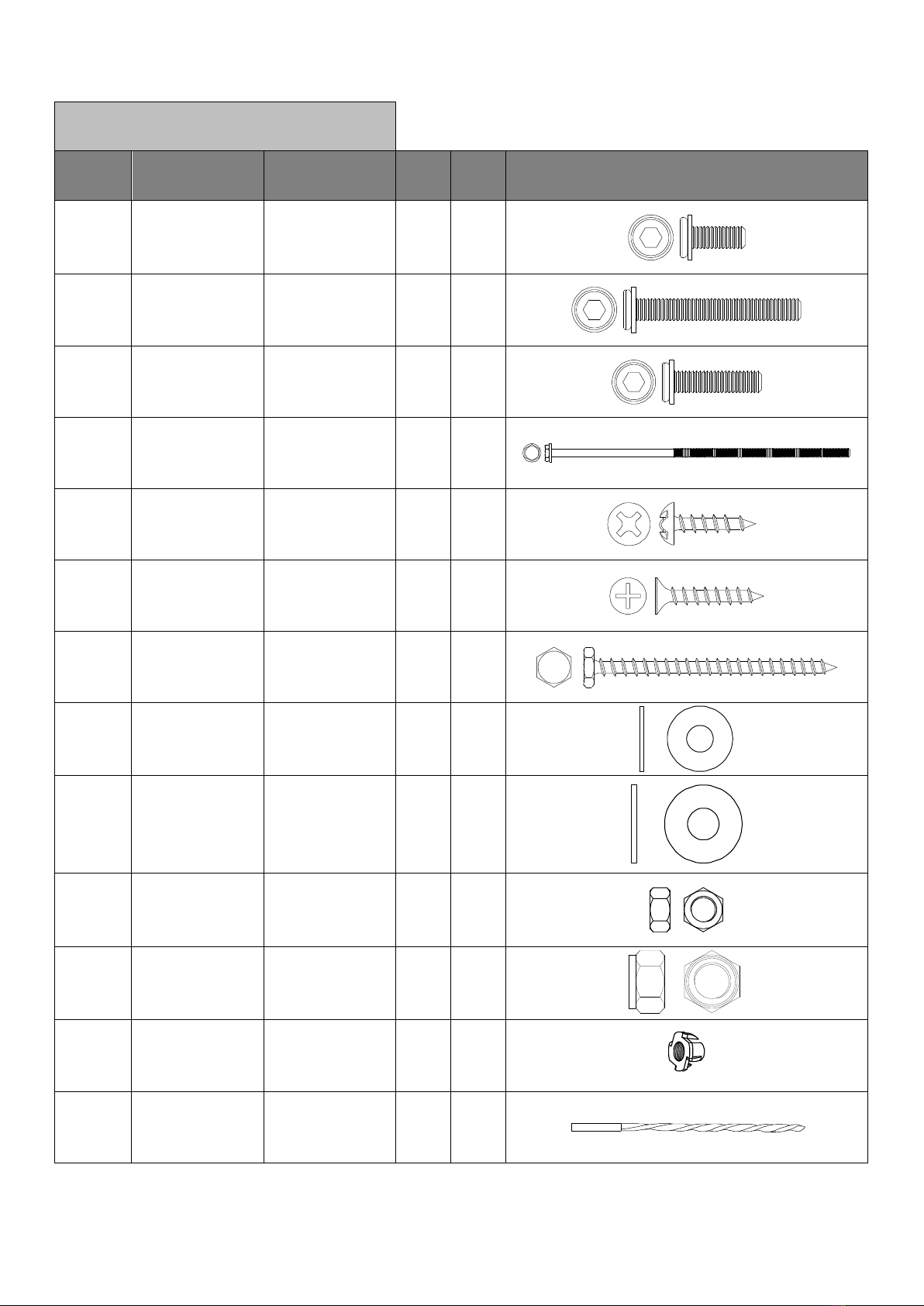

H1 H100010090 Bolt M6*15/
Boulon M6*15 186 10
H3 H100010101 Bolt M6*45/
Boulon M6*45 12 1
H4 H100010054 Bolt M8*30/
Boulon M8*30 8 1
H5 H100010174 Bolt M10*130/
Boulon M10*130 8 1
H6 H030071111 ScrewST4.8*25/
Vis ST4.8*25 20 1
H7 H030050058 Screw ST4.8*30/
Vis ST4.8*30 60 3
H8 H030010132 Screw ST9.5*60/
Vis ST9.5*60 8 1
H9 H050030001 Flat washer
M6/Rondelle
Plate M6
4 1
H10 H050080008 16 1
H11 H040010004 Nut M6/
Écrou M6 4 1
H12 H040050026 Nut M10/
Écrou M10 8 1
H13 H040090004 T-Nut M8*8/
T-Nut M8*8 8 1
H14 H090990002 M3 Drill 1 0
Flat washer
M10/Rondelle
Plate M10

12 / 33
HH1 H050050018 14 1
HH2 H990010010 16 1
HS H070010003 Stake Φ8*180/
PiquetΦ8*180 8 0

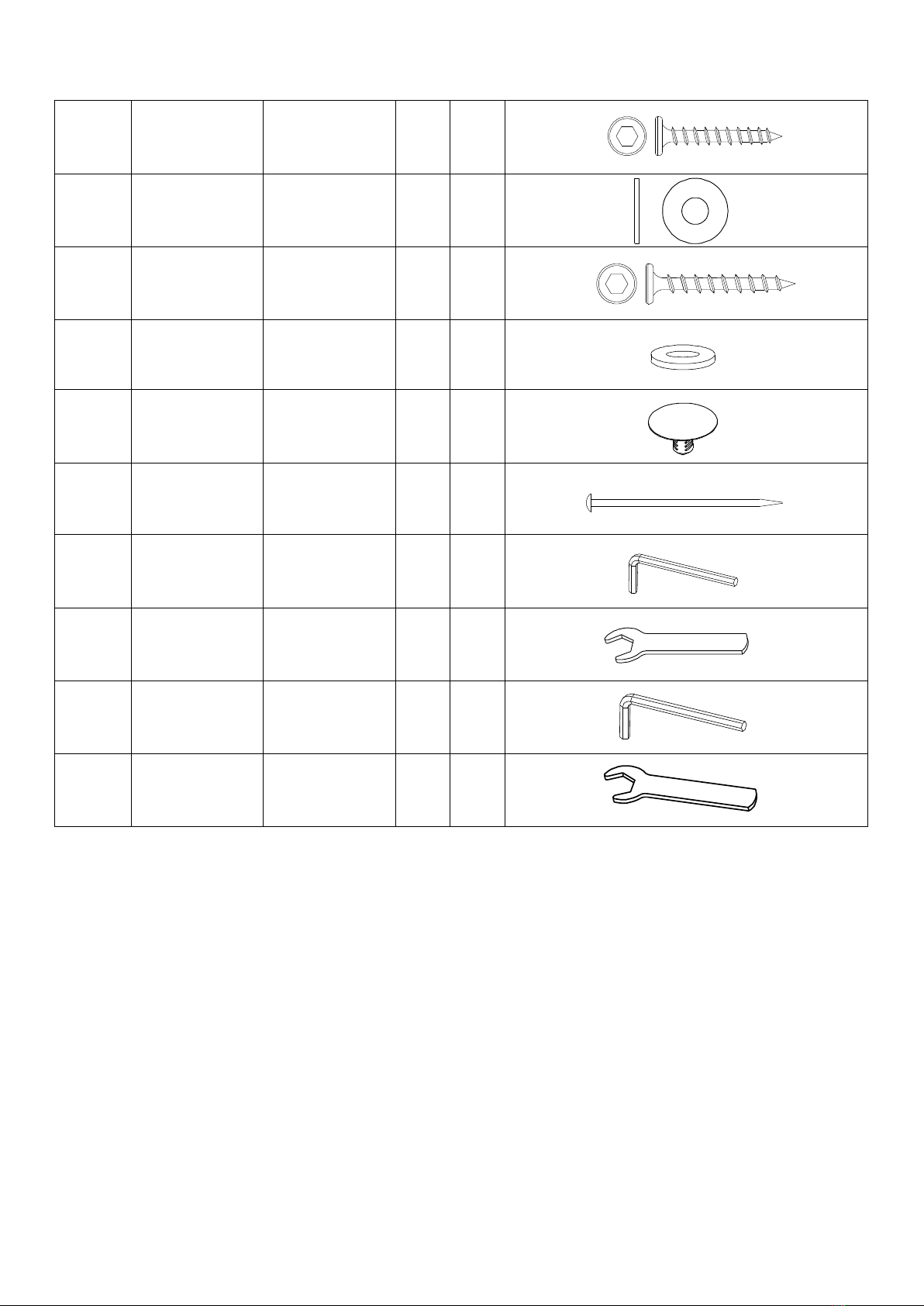

HW1 H090030002 Allen Wrench
M6/Clé Allen
M6
2 0
HW2 H090010017 Wrench M6/
Clé M6 1 0
M6 Rubber
Washer/Rondelle
en Caoutchouc
M6
Black Plastic
Buckle/Boucle
en plastiquenoir
HW3 H090030005 Allen Wrench
M8/Clé Allen M8 1 0
HW4 H090010015 Wrench M10/
Clé M10 2 0
H15 H030030013 Screw
ST8*35/Vis
ST8*35 16 1
H16 H050080007
Flat washer
M8/Rondelle
Plate M8
24 2
H17H030030025 Screw
ST8*40/Vis
ST8*40 81

13 / 33

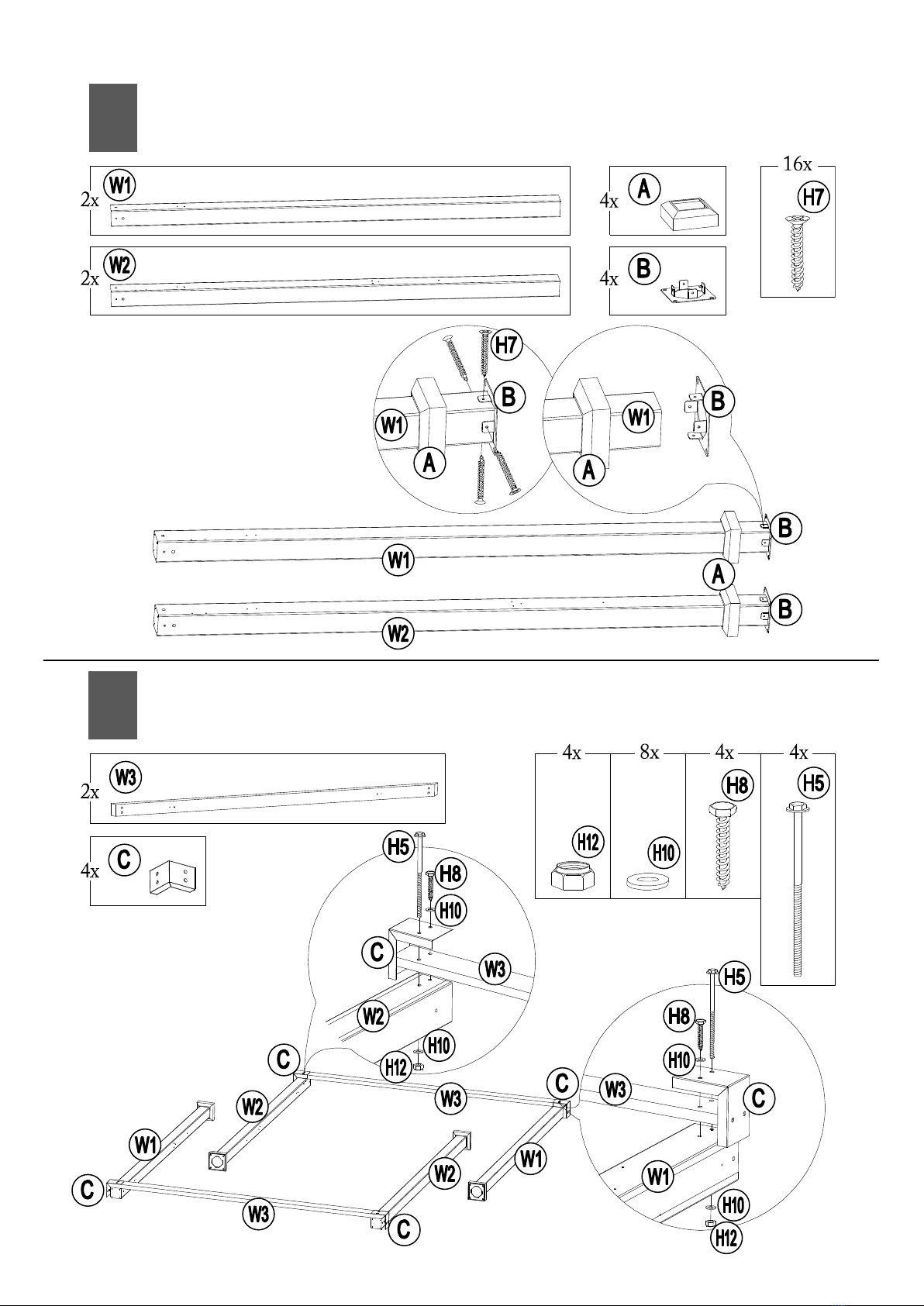

1
2

14 / 33
3
4

15 / 33
5
6

16 / 33

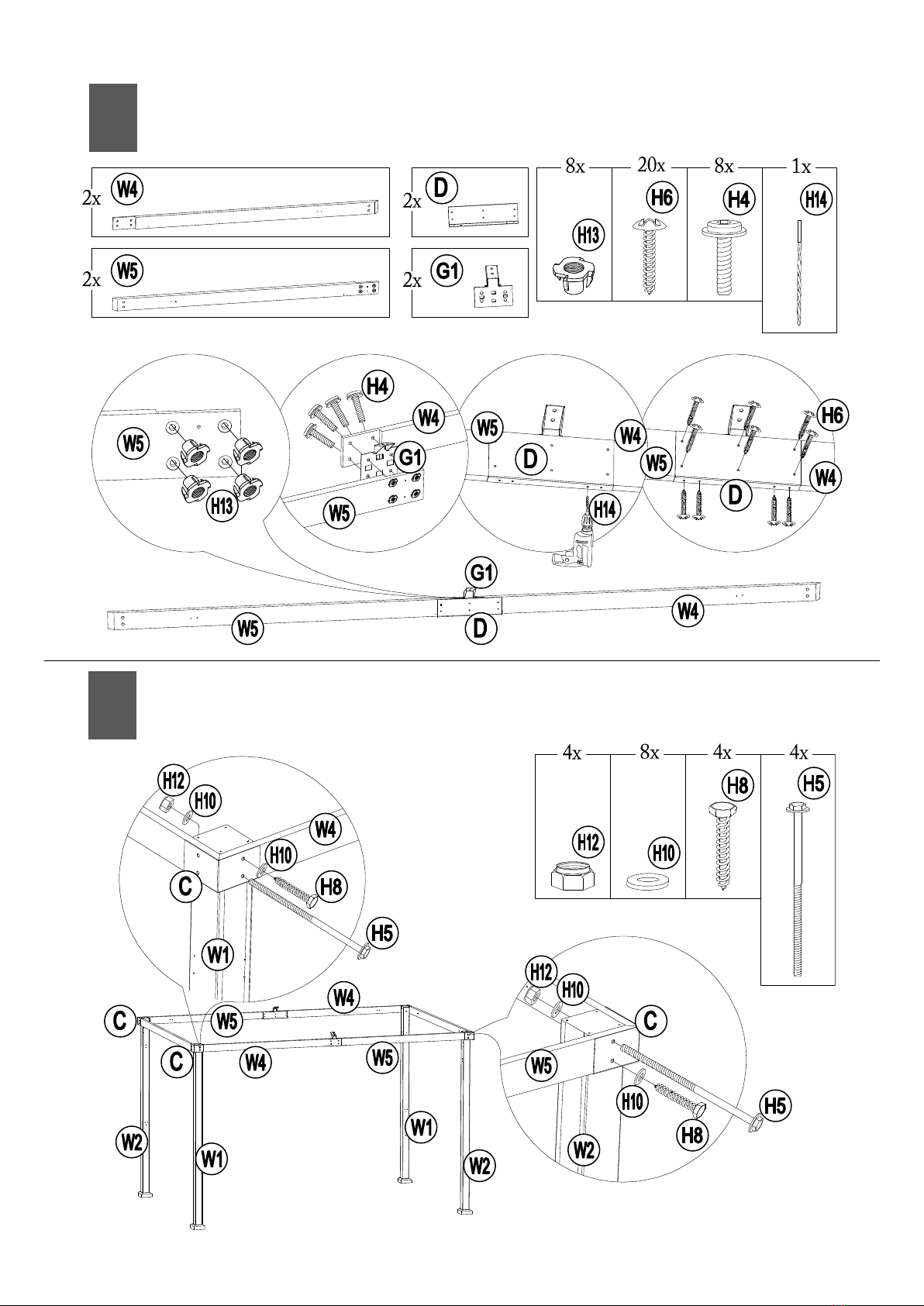

7
8

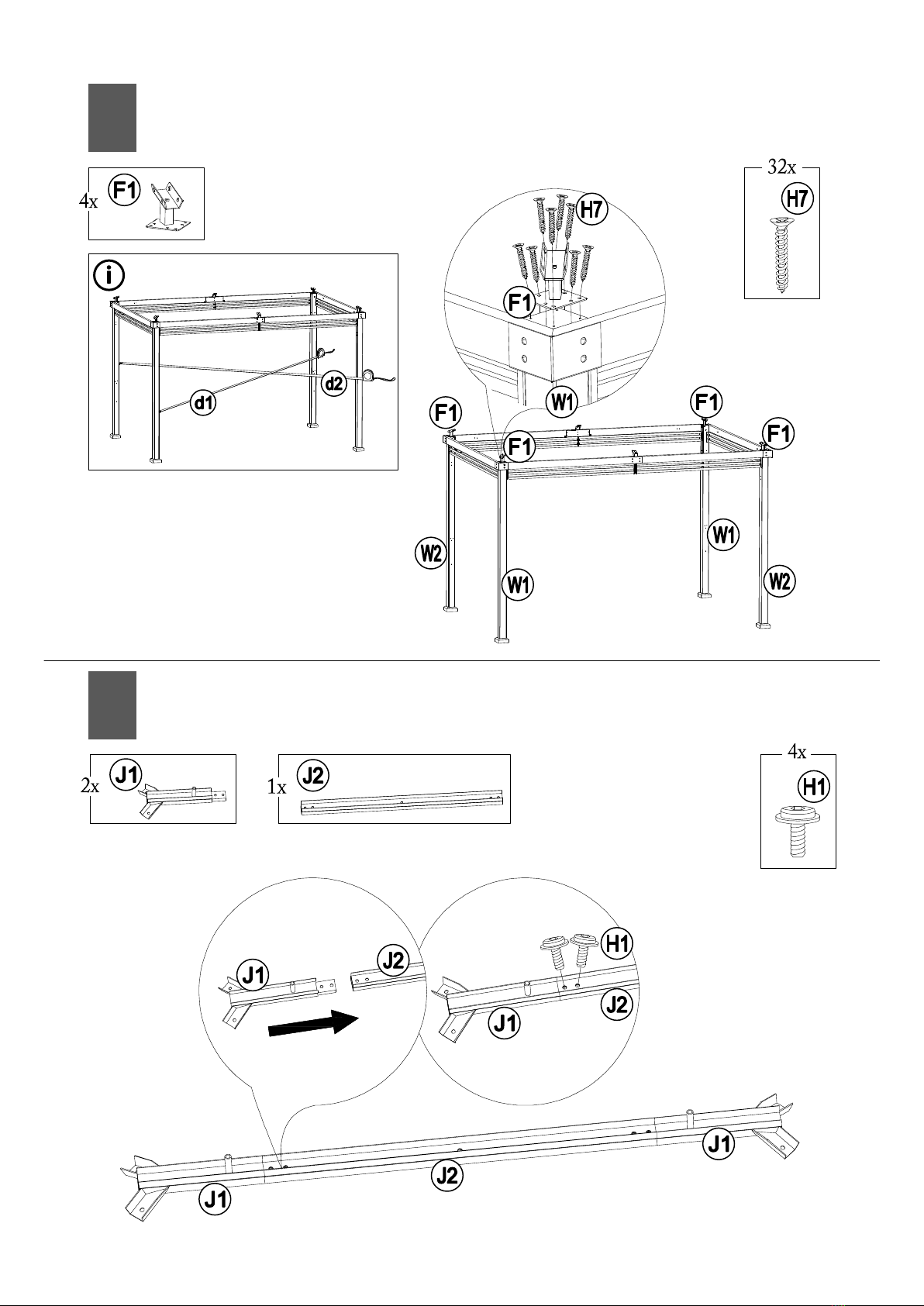

Rt∠90
d1=d2

17 / 33
9
10

18 / 33
11
12

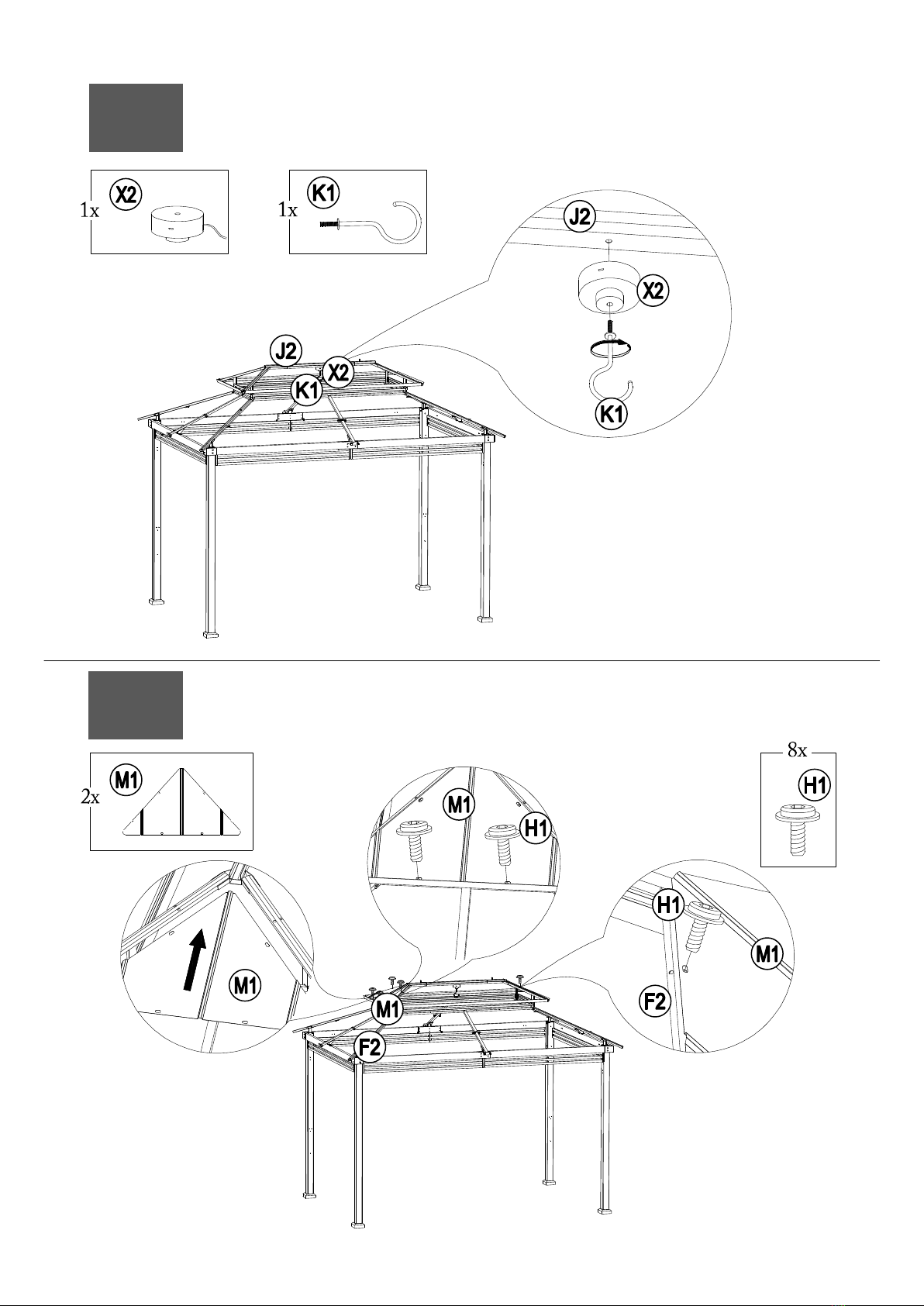

19 / 33

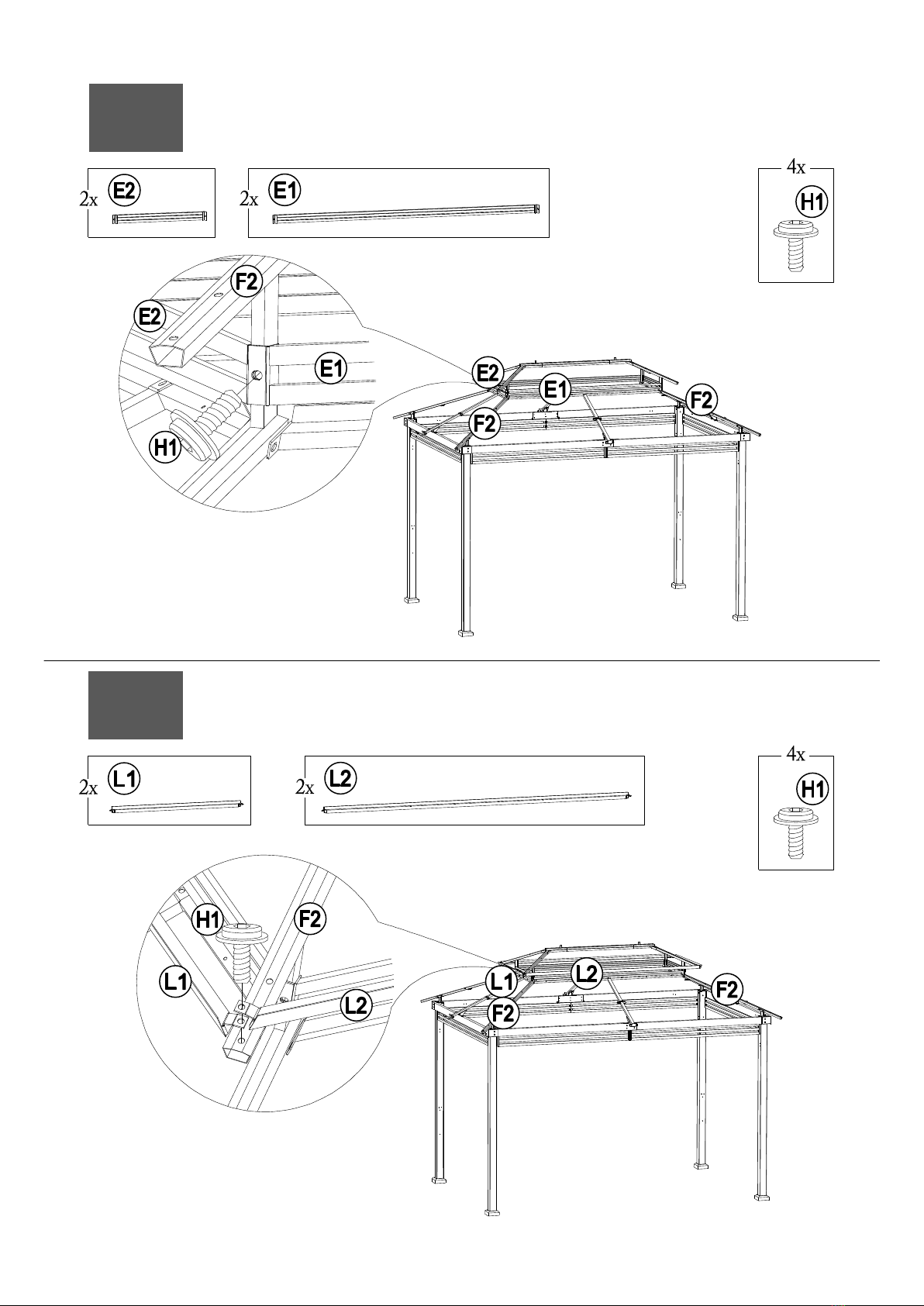

13
14

20 / 33
15
16
