Sunjoy L-GZ311PCO-4 User manual

Congratulations on your purchase of our SUNJOY Gazebo. Our clear, easy to follow, step-by-step
instructions will guide you through the assembly process from start to finish.
WARNING:
zRead and follow all Warnings & Assembly Instructions before attempting to assemble.
zKEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS TENT FABRIC.
zThis tent meets the flammability requirements of CPAI-84. The fabric may burn if left in continuous
contact with any flame source. The application of any foreign substance to the tent fabric may
render the flame-resistant properties ineffective.
zKeep all children and pets away from assembly area. Children and pets should be supervised when
they are in the area of the gazebo construction.
zKeep assembly area at least 6 feet from any obstruction such as a fence, garage, house,
overhanging branches, laundry line, or electrical wires.
zSome parts may container sharp edges. When assembling and using this product, basic safety
precautions should always be followed to reduce the risk of personal injury and damage to the
product.
zAssemble on level ground.
zCheck all bolts for tightness before use, and periodically check and tighten bolts as necessary.
zThis unit is heavy. Do not assemble this item alone.

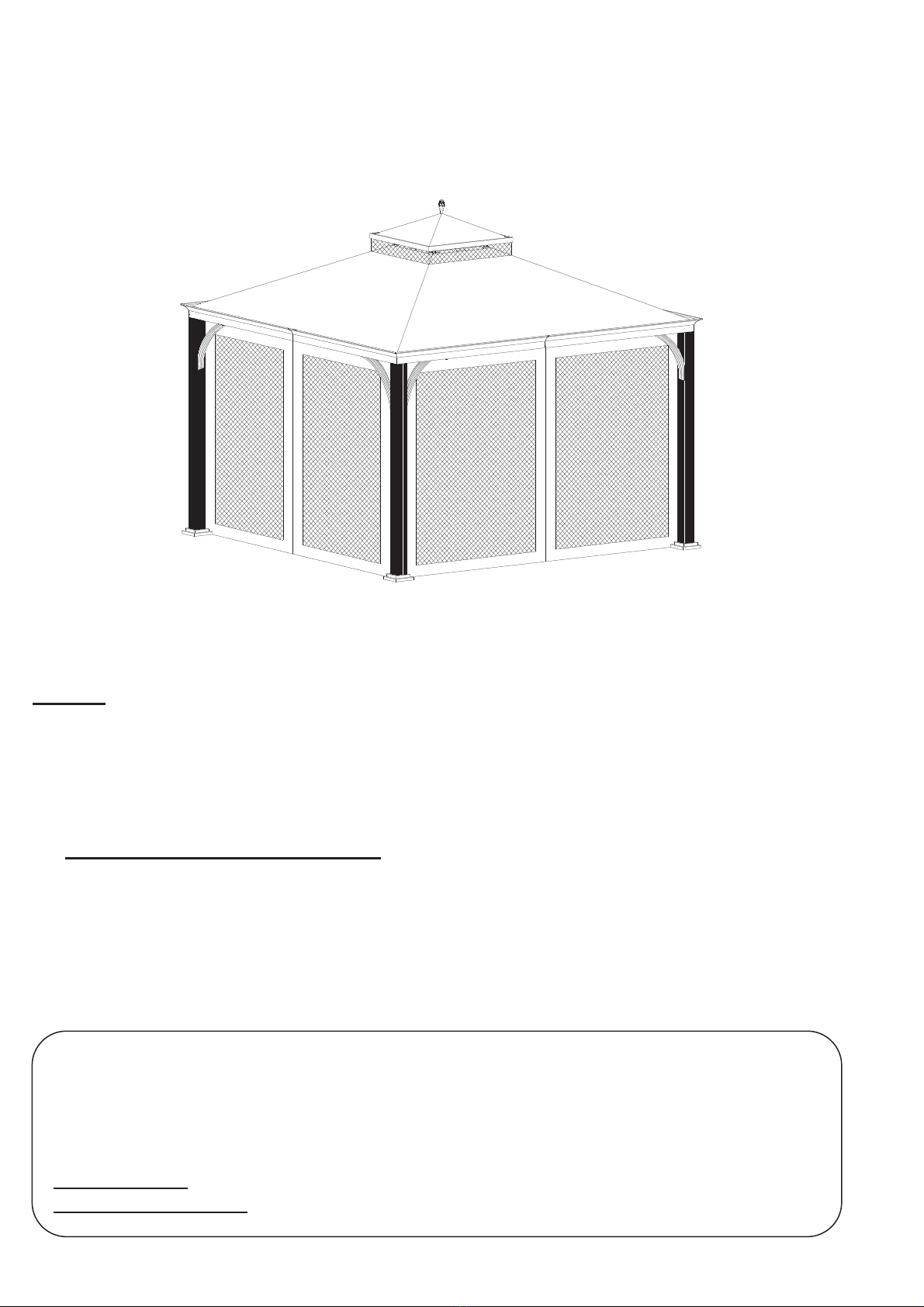

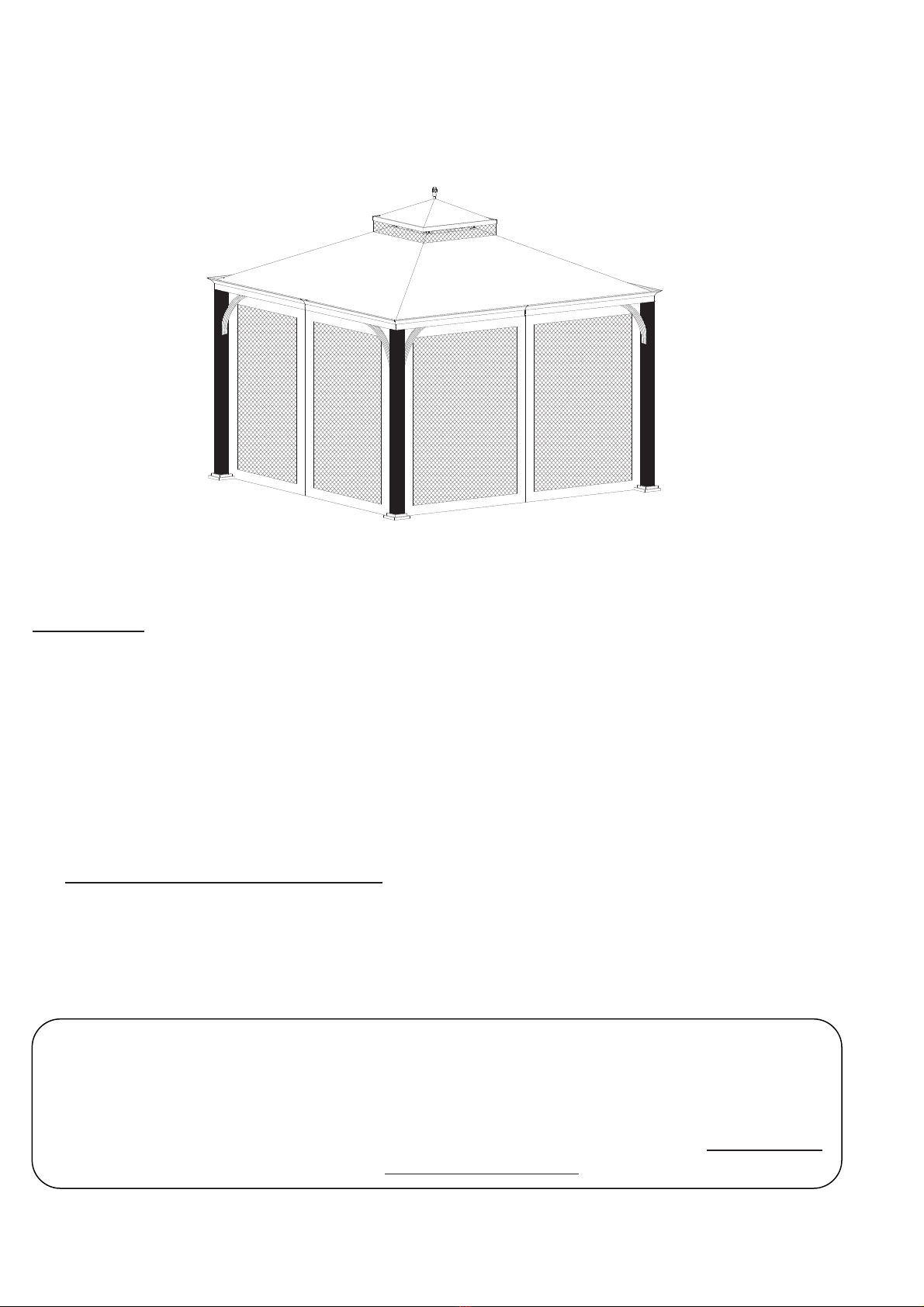

Gazebo
Item #: L-GZ311PCO-4
Parts List
IMPORTANT
Please take time to read these instructions thoroughly and follow each step carefully for safe and
easy operation. Keep this manual for future reference.
For technical assistance on assembly or replacement parts, call Sunjoy Industries at 1-866-578-6569
from 8:30AM to 5:30PM EST
,
or email us at sams
@
sun
j
o
yg
rou
p
.com for assistance.

Decorative Top Bar˄1˅A 4
Decorative Top Bar˄2˅B 4
Corner Connector C 4
Top Frame D 2
Middle Peak Girder F 4
Corner Peak Girder G 4
Small Peak Girder H 4
Connection of Small Peak I 1
Planter hook J 1
Connector of Decoration
girder K 4
Beam L 4
Finial M 1
Post N 4
Baffle N1 4
Base O 4
Base cover P 4
Support˄1˅Q 4
Support˄2˅R 4
Big Canopy S 1

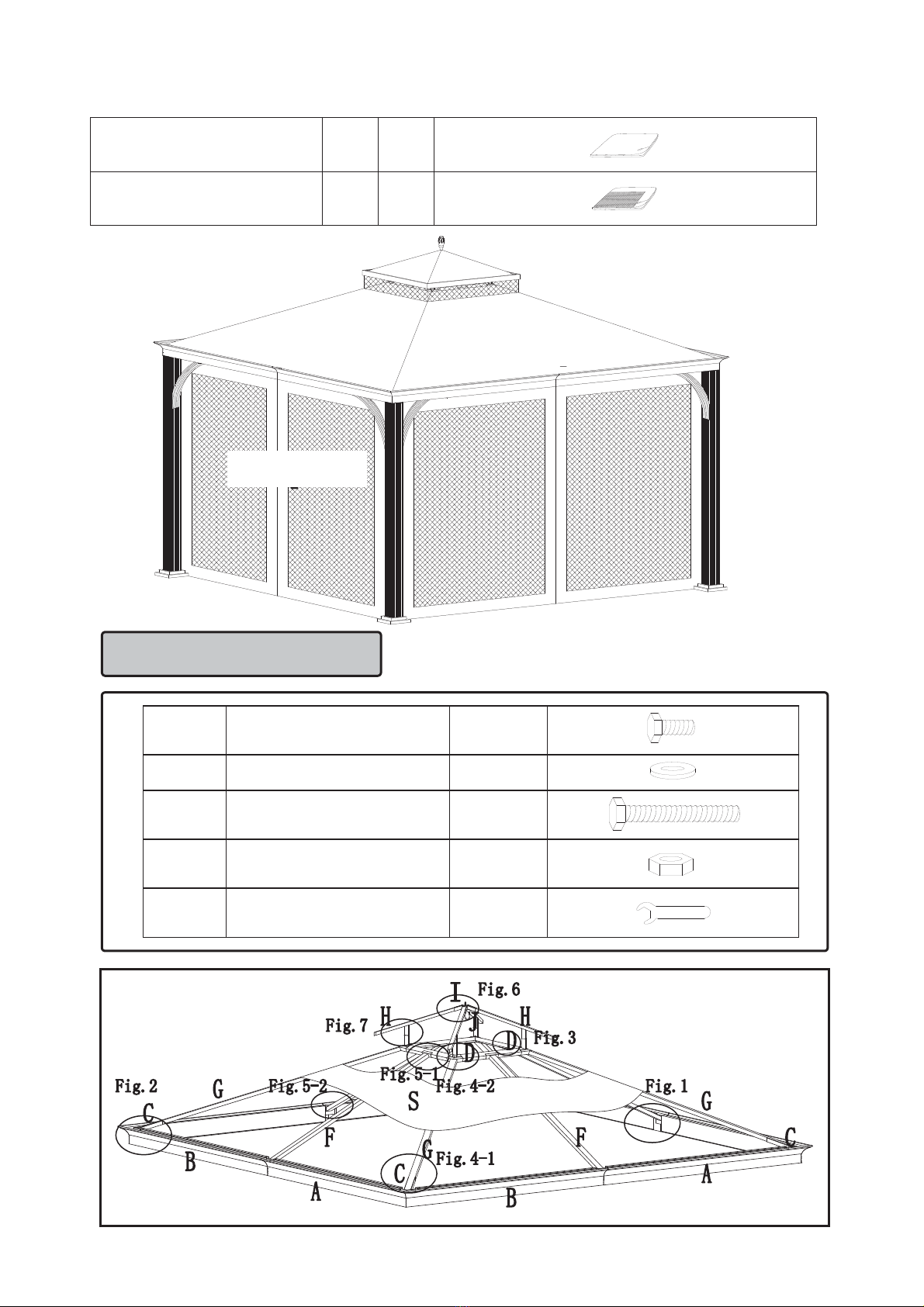

Parts List

AA Bolt M6X15 48 PCS
BB Flat washer M6 72 PCS
CC Bolt M6X55 12 PCS
DD Nut M6 12 PCS
WW Wrench M6 2 PCS
Hardware Pack 1
Small Canopy T 1
Mosquito Netting U 1

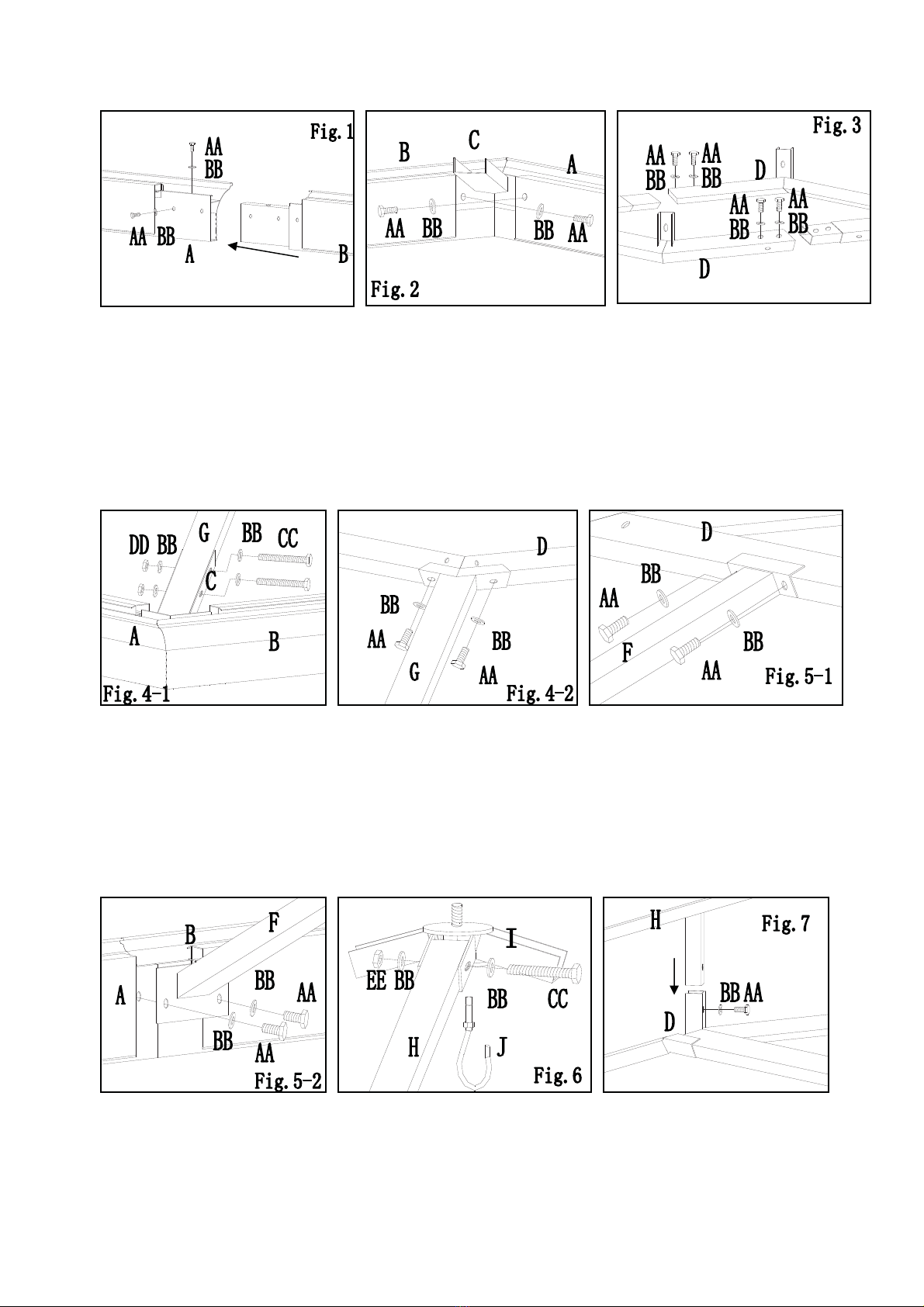

Step 4:
Attach Corner Connector C to Corner Peak Girder G, tighten with bolts CC, flat washer BB and bolt
DD. Attach the other end of Corner Peak Girder G to top frame D, tighten with bolts AA, flat washer BB
(Fig.4-1/4-2)
Step 5: Attach one end of Middle Peak Girder F to Top frame D and the other end to the connection of
Decorative Top Bar A and B. (Fig 5-1/5-2)
Step 1: Insert the end with connection tube of Decorative Top Bar B into Decorative Top Bar A; tighten
with Bolts AA and Flat Washers BB (Fig 1)
Step 2: Attach Corner Connector C to Decorative Top Bar A and B using Bolts AA and Flat Washer BB
˄Fig 2˅
Step 3: Insert tube on Top Frame D to inner tube of another top frame D, tighten with bolts AA and flat
washer BB (Fig 3)
Step 6: Attach Planter Hook J to Connection of Small Peak I, attach Small Peak Girder H to
Connection of Small Peak, and tighten with Bolts CC, Flat Washer BB and Nut EE. (Fig 6)
Step.7: Put the Big Canopy S over the assembled top portion, but do not fully extend, insert Small
Peak Girder H into Connection of Small Peak Iˈtighten with Bolts AA and Flat Washer BB .(Fig 7)

AA Bolt M6X15 60 PCS
BB Flat washer M6 84 PCS
EE Bolt M6X70 8 PCS
FF Bolt M6X20 16 PCS
GG Mosquit0 Net hook 88 PCS
HH Mosquit0 Net hook 88 PCS
II Ground Stake 8X180MM 16 PCS
Hardware Pack 2

Step.8: Place small canopy T to small top, and attach Finial M onto the top. (Fig.8)
Step.9: Attach Beam L to the Connection of Decoration girder K; tighten with Bolts AA and Flat Washer
BB. (Fig.9)
Step.10: Attach decoration to small peak girder; tighten with bolts AA and flat washer BB. (Fig.10)

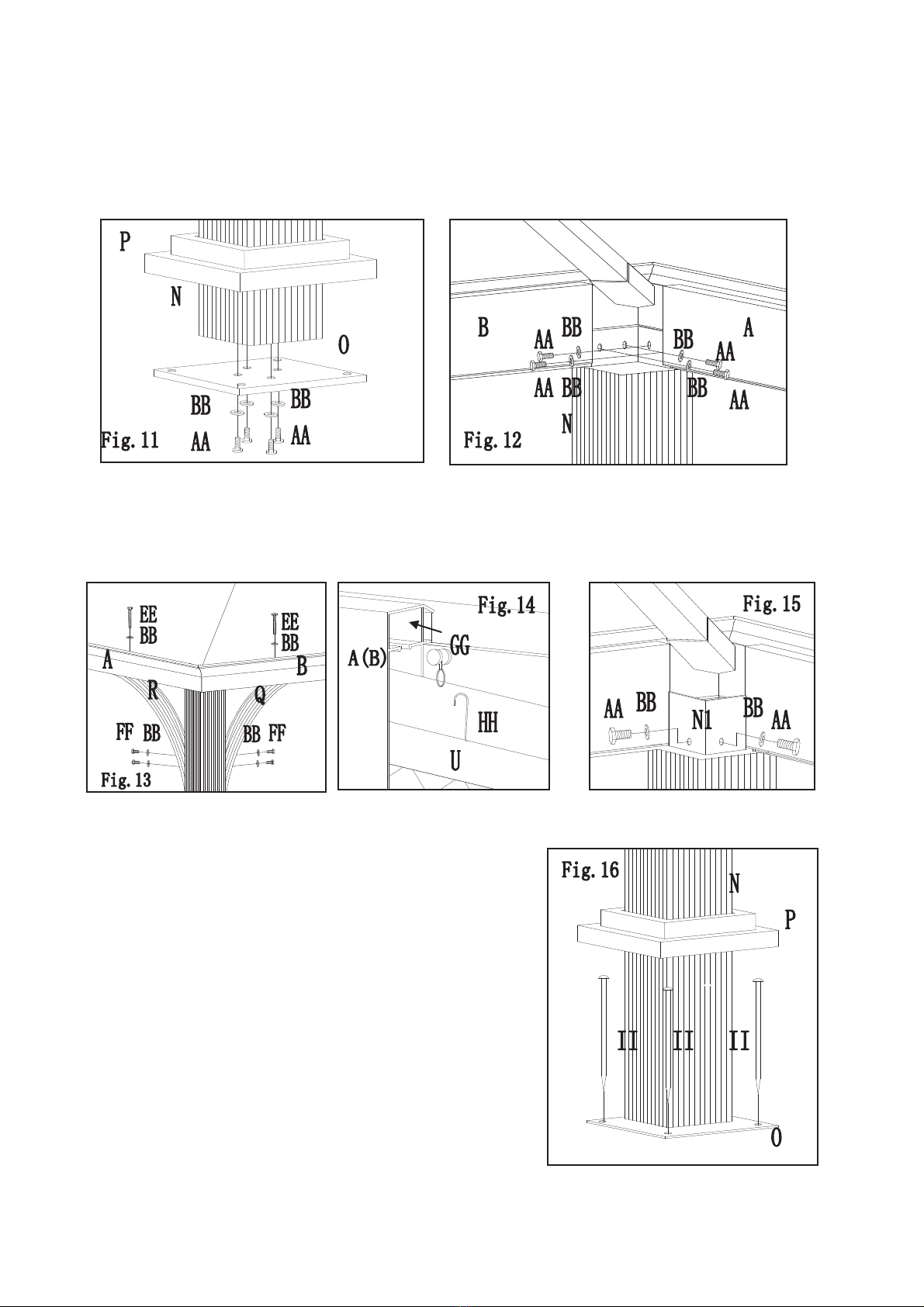

Step 11: Attach Base Cover P to Posts Nˈattach Stake O into Posts N, tighten with Bolts AA and Flat
Washer BB (Fig.11)
Step.12: Lift the assembled top, attach posts N to the decorative top bar A (B), and tighten with Bolts
AA and Flat Washer BB. (Fig.12)
Step.13: Attach top end of Supports Q(R) to the decorative top
bar, tighten with Bolts FF and Flat Washer BB, attach lower end
of Supports Q(R) to Posts N, and tighten with Bolts AA and Flat
Washer BB. (Fig.13)
Step.14: Extend big canopy S, slide Net hooks GG into
decoration slots A (B), hang the net hooks HH on mosquito net
U to Net hooks GG, (Fig.14) (11pcs/ Decorative Top Bar )
Step.15: Tighten Baffle N1 by using Bolts CC and Flat Washer
BB (Fig.15)
Step.16: Secure the completely assembled Gazebo into the
ground by using the Ground Stakes II (Fig.16).

Limited Warranty:
Sunjoy Industries warrants to the original purchaser that this item is free from defects in workmanship
and materials for a period of 1 year from the date of purchase, provided the item was factory-sealed at
the time of purchase and is maintained with care and used only for personal, residential purposes.
Should any manufacturing defect arise within this warranty period, Sunjoy Industries will repair or
replace (at our option) any defective merchandise upon proof of purchase; however, transportation and
delivery costs, as well as payments to a third party for assembly or disassembly of the item, remain the
responsibility of the purchaser. A purchaser of an "open box," previously-returned, or "clearance" item,
as well as original purchasers outside of the warranty period, may obtain replacement parts from Sunjoy
Industries for products in current production, at nominal cost.
Exclusions:
Items used for commercial, contract, or other non-residential purposes, or items damaged due to acts of
nature, vandalism, misuse, or improper assembly are not covered. Corrosion or rusting of hardware is
not covered. Proof of purchase (dated register receipt) is required for warranty claims. Warranty is to
the original purchaser and is non-transferable. Any replacement of warranted items will be in the original
style and color, or a similar style and color if the original is unavailable or has been discontinued. As
some states do not allow exclusions or limitations on an implied warranty, the above exclusions and
limitations may not apply. This warranty gives you specific rights, and you may also have other rights,
which vary from state to state.

Felicitaciones por su compra de nuestro Gazebo de SUNJOY™. Nuestras instrucciones claras,
fáciles de seguir, paso a paso le guiaran por el modo de montaje del principio al final.
AVISO:
zLéase y siga todos los avisos y todas las instrucciones de montaje antes de tratar de montar.
zMantenga niños y animales fuera de la zona de montaje. Los niños y animales deben estar bajo
vigilancia cuando estén alrededor de la zona de montaje del Gazebo
zMantenga la zona de montaje a por .lo menos 6 pies (2m) de cualquier obstrucción como valla, verja,
garaje, y casa, ramas colgantes, cuerdas para tender o cables eléctricos.
zAlgunas piezas tienen bordes afilados. Cuando esté montando y empleando este producto,
deberán de seguir siempre las precauciones básicas de seguridad, para reducir las lesiones
personales o el daño al producto.
zEdifíquelo sobre una superficie nivelada.
zVerifique todos los tornillos para asegurarse que están apretados antes de emplear y verifíquelos
periódicamente y apriete todos los tornillos si es necesario.
zEsta unidad es pesada. No lo construya a solas.

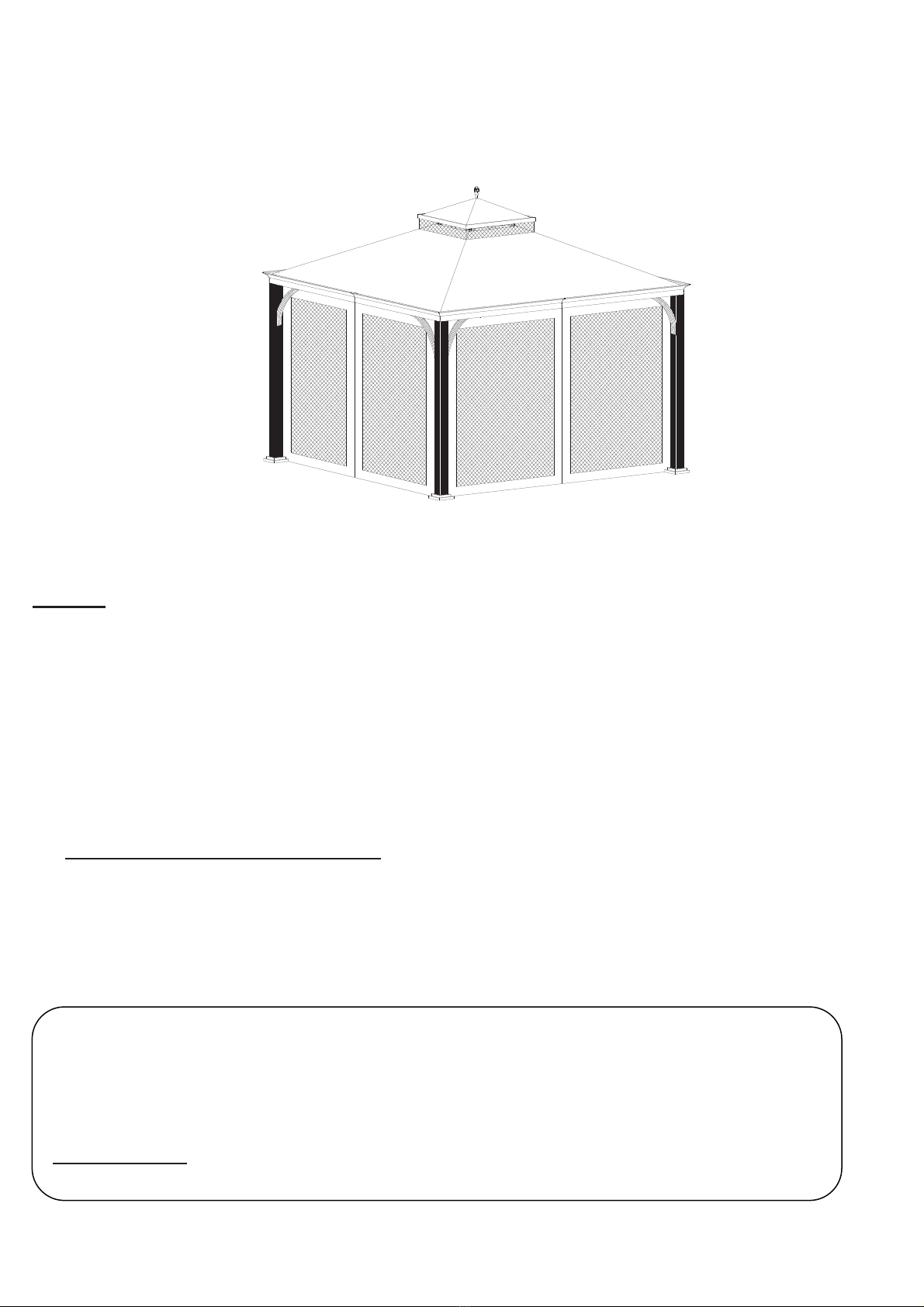

Gazebo
Articulo No.: L-GZ311PCO
Parts
IMPORTANTE
Por favor tome el tiempo adecuado para leers
e
estas instrucciones completamente y siga cada
etapa cuidadosamente para una operación segura y fácil. Guarde este manual para poderlo
consultar en el porvenir.
Para asistencia técnica sobre el montaje o para piezas de recambio, llame a Sunjoy Industries al
1
-866-578-6569
de 8h30 hasta 17h30, hora del este, o por correo electrónico a
[e-mail]
para asistencia.

Barra Ornamental
del Techo
(1)
A
4
Barra Ornamental
del Techo
(2)
B
4
C
onexión de Esquina
C
4
Estructura
Superior
D
2
Viga Central del Pico
F
4
Viga de Esquina del Pico
G
4
Viga
Pequeña del Pico
H
4
Conexión del Pico
Pequeño
I
1
Gancho para Plantas
J
1
Conexión de la Viga Ornamental
K
4
Viga
L
4
Ornamento
M
1
Post
e
N
4
Deflector
N1
4
Base
O
4
Cubierta de la
Base
P
4
Estribo
(1)
Q
4
Estribo (
2)
R
4
Toldo Grande
S
1
Lista de Piezas

AA
Tornillo M6X15
48
P
iezas
BB
Arandela Llana M6
72
P
iezas
CC
Tornillo M6X55
12 P
ie
zas
DD
Tuerca M6
12 Piezas
WW
Llave M6
2
P
iezas
Bolsa de Ferretería 1
Toldo
Pequeño
T
1
Mos
quitero
U
1
Etapa 1
Etapa 2
Etapa 1

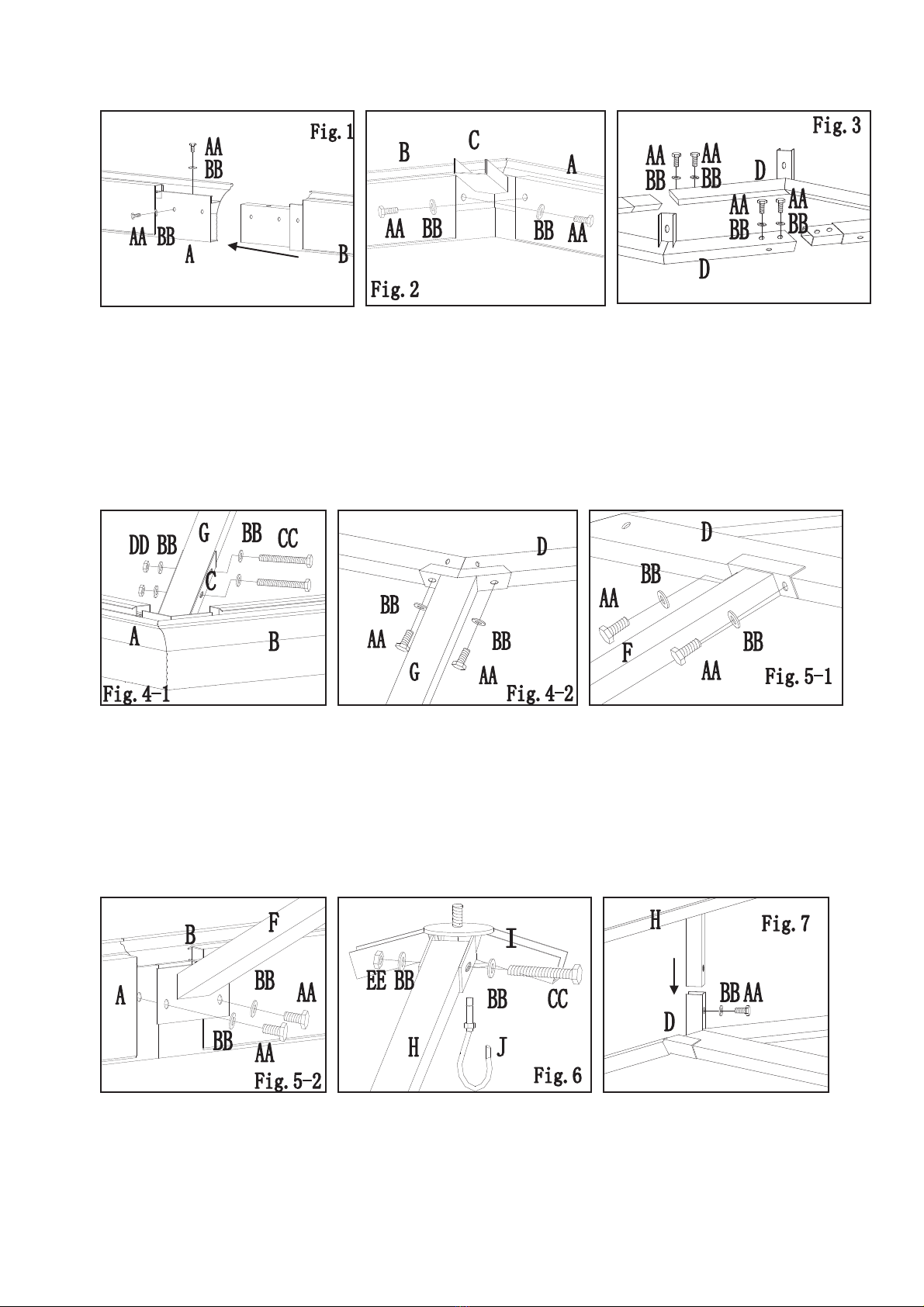

Etapa 4:
Atornille la
Conexión de Esquina C a la Viga de Esquina del Pico G, fíjela
con los tornillos CC, las
Arandelas Llanas BB y los Tornillos DD.
Atornille la otra extremidad de la Viga de Esquina de
l Pico
G a la Estructura Superior D,
fíjelas con los Tornillos AA, las Arandelas Llanas BB (Fig.4-1/4-2)
Etapa
5: At
ornille una de las extremidades de la Viga Central del Pico F a la Estructura Superior D y la
otra extremidad a la
Conexión de la Barras Superiores Ornamentales A y B. (Fig. 5-1/5-2)
Etapa 1: Introduzca la extremidad con el tubo de conexión de la Barra Ornamental del Techo B en la
Barra Ornamental del Techo A, fije con los Tornillos AA y las Arandelas Llanas BB (Fig. 1)
Etapa
2: Atornille la Conexión de Esquina C a las Barras Ornamentales del Techo
A y B con los
Tornillos AA y las Arandelas Llanas
BB (Fig. 2)
Etapa
3: In
troduzca el tubo de la Estructura Superior D en el interior del tubo de otra Estructura
Superior D. Fíjelos con los Tornillos AA y las Arandelas Llanas BB (Fig. 3)
Etapa 6: Atornille el Gancho para Plantas J a la Conexión del Pico Pequeña I, Fije la Viga Pequeña
del Pico H a la
conexión pequeña del Pico, y apriete los Tornillos CC, las Arandelas
Llanas BB y las
Tuercas EE.
(Fig 6)
Etapa
.7: Coloque el Toldo Grande S sobre la porción
Superior montada, pero no la estire
completamente, introduzca la Viga
Pequeña del Pico H en la Conexión pequeña del Pico I.
Fíjelas
con los Tornillos AA y las Arandelas Llanas BB. (Fig. 7)

AA Tornillo M6X15
60
P
iezas
BB Arandela Llana M6
84
P
iezas
EE Tornillo M6X70
8 Piezas
FF Tornillo M6X20
16 Piezas
GG
Gancho para Mosquitero
88 Piezas
HH
Gancho para Mosquitero
88 Piezas
II Estaca 8X180MM
16 Piezas
Bolsa de Ferretería 2
Etapa 2

Etapa.8: Coloque el Toldo Pequeño T sobre el Techo Pequeño, y instale el Ornamento M arriba. (Fig.8)
Et
apa.9: Fije la Viga L con la Conexión de la Viga Ornamental K, Asegúrela
con los Tornillos AA y las
Arandelas Llanas
BB. (Fig.9)
Etapa
.10: Atornille la Viga Ornamental a la Viga pequeña del Pico, fíjela
con los Tornillos AA y las
Arandelas Llanas BB. (Fig.10)
Etapa 11: Atornille la Cubierta de la Base P a los Postes N, y clave las Estacas O en los Postes N,
fije con los Tornillos AA y las Arandelas Llanas
BB (Fig.11)
Etapa
.12: Levante el techo montado, f
ije los postes N a la Barra Superior Ornamental A (B), y
apriete los Tornillos
AA y las Arandelas Llanas BB. (Fig.12)
Etapa 13: Conecte los Estribos superiores del Techo Q(R) a la
Barra Decorativa del Techo, fíje
los
con los Tornillos FF y las
Arandelas Llanas BB.
Co
necte la parte inferior de los
Estribos
Q(R) a los Postes N, y fije con los Torn
illos AA y las
Arandelas Llanas
BB. (Fig.13)
Etapa
.14: Extienda el Toldo Grande S, ensarte
los ganchos
para la red
GG en las ranuras de la Viga Ornamental
A (B),
Cuelgue
los ganchos para la red HH
sobre el mosquitero U
para luego suspenderlos en los Gancho
s para la red
GG,
(Fig.14)
(11piezas/Barra Ornamental del Techo)
Etapa
.15: Conecte el Deflector N1
con los Tornillos CC y las
Arandelas Llanas BB (Fig.15)

Garantía Limitada:
Sunjoy Industries garantiza, al comprador original, que este articulo esta libre de defectos en mano de
obra y materiales por un periodo de 1 año a partir de la fecha de compra, siempre y cuando el articulo
este sellado por la fabrica al momento de su compra y que se haya mantenido con cuidado y empleado
solo para uso personal, residencial. Si hubiese algún defecto de fabrica dentro del periodo de garantía,
Sunjoy Industries le rectificara o sustituirá (a nuestra opcion) cualquier mercancía defectuosa,
mostrando una prueba de compra, sin embargo, los gastos de transporte y entrega, así como los pagos
a un tercero por el montaje o el desmontaje del articulo, seguirán siendo la responsabilidad del
comprador. Un comprador de una “caja abierta”, devuelta anteriormente, o de un artículo en
“liquidación”, así como un comprador original fuera del periodo de garantía, podrá conseguir piezas de
recambio de Sunjoy Industries para los productos que sigan en producción, a un precio mínimo.
Exclusiones:
Los artículos que hayan sido utilizados para uso comercial, bajo contrato, o para cualquier propósito que
no sea residencial, o los artículos dañados por actos de intemperies, vandalismo, uso incorrecto, o
montaje inadecuado, no están cubiertos. La corrosión o el oxido de la ferretería no están cubiertos.
Se requiere una prueba de compra (recibo fechado) para cualquier reclamación bajo garantía. La
garantía es para el comprador original y no se puede traspasar. Cualquier sustitución de artículos
garantizados será del estilo y color original, o de un estilo y color parecido, si el original no esta
disponible o si ha sido descontinuado. Como algunos estados no permiten exclusiones o limitaciones
sobre una garantía implícita, las exclusiones y limitaciones mencionadas pueden no aplicarse en su
caso. Esta garantía le da derechos específicos, y podría usted tener también otros derechos, que
varían de un estado al otro.

Felicitaciones por su compra de nuestro Gazebo de SUNJOY. Nuestras instrucciones claras, fáciles
de seguir, paso a paso le guiaran por el modo de montaje del principio al final.
AVISO:
zLéase y siga todos los avisos y todas las instrucciones de montaje antes de tratar de montar.
zMANTENGA TODA LLAMA Y CALOR RADIANTE LEJOS DE LA TELA DE ESTA CASETA.
zEsta caseta satisface los requisitos de CPAI-84. La tela puede quemarse si se deja en contacto
continuo con cualquier llama. La aplicación de sustancias extrañas a la tela de esta caseta puede
anular las propiedades de resistencia a llamas.
zMantenga niños y animales fuera de la zona de montaje. Los niños y animales deben estar bajo
vigilancia cuando estén alrededor de la zona de montaje del Gazebo
zMantenga la zona de montaje a por .lo menos 6 pies (2m) de cualquier obstrucción como valla, verja,
garaje, y casa, ramas colgantes, cuerdas para tender o cables eléctricos.
zAlgunas piezas tienen bordes afilados. Cuando esté montando y empleando este producto,
deberán de seguir siempre las precauciones básicas de seguridad, para reducir las lesiones
personales o el daño al producto.
zEdifíquelo sobre una superficie nivelada.
zVerifique todos los tornillos para asegurarse que están apretados antes de emplear y verifíquelos
periódicamente y apriete todos los tornillos si es necesario.
zEsta unidad es pesada. No lo construya a solas.
Gazebo
Articulo No.: L-GZ311PCO-4
IMPORTANTE
Por favor tome el tiempo adecuado para leerse estas instrucciones completamente y siga cada
etapa cuidadosamente para una operación segura y fácil. Guarde este manual para poderlo
consultar en el porvenir.
Para asistencia técnica sobre el montaje o para piezas de recambio, llame a Sunjoy Industries al
1-866-578-6569 de 8h30 hasta 17h30, hora del este, o por correo electrónico a
sa
m
s@su
n
joyg
r
oup
.
co
m
pa
r
aas
i
ste
n
c
i
a
.

Barra Ornamental del Techo (1) A 4
Barra Ornamental del Techo(2) B 4
Conexión de Esquina C 4
Estructura Superior D 2
Viga Central del Pico F 4
Viga de Esquina del Pico G 4
Viga Pequeña del Pico H 4
Conexión del Pico Pequeño I 1
Gancho para Plantas J 1
Conexión de la Viga Ornamental K 4
Viga L 4
Ornamento M 1
Poste N 4
Deflector N1 4
Base O 4
Cubierta de la Base P 4
Estribo (1) Q 4
Estribo (2) R 4
Toldo Grande S 1
Lista de Piezas

AA Tornillo M6X15 48 Piezas
BB Arandela Llana M6 72 Piezas
CC Tornillo M6X55 12 Piezas
DD Tuerca M6 12 Piezas
WW Llave M6 2 Piezas
Bolsa de Ferretería 1
Toldo Pequeño T 1
Mosquitero U 1
Eta
p
a 1
Eta
p
a 2
Etapa 1

Etapa 4:
Atornille la Conexión de Esquina C a la Viga de Esquina del Pico G, fíjela con los tornillos CC, las
Arandelas Llanas BB y los Tornillos DD. Atornille la otra extremidad de la Viga de Esquina del Pico
G a la Estructura Superior D, fíjelas con los Tornillos AA, las Arandelas Llanas BB (Fig.4-1/4-2)
Etapa 5: Atornille una de las extremidades de la Viga Central del Pico F a la Estructura Superior D y la
otra extremidad a la Conexión de la Barras Superiores Ornamentales A y B. (Fig. 5-1/5-2)
Etapa 1: Introduzca la extremidad con el tubo de conexión de la Barra Ornamental del Techo B en la
Barra Ornamental del Techo A, fije con los Tornillos AA y las Arandelas Llanas BB (Fig. 1)
Etapa 2: Atornille la Conexión de Esquina C a las Barras Ornamentales del Techo A y B con los
Tornillos AA y las Arandelas Llanas BB (Fig. 2)
Etapa 3: Introduzca el tubo de la Estructura Superior D en el interior del tubo de otra Estructura
Superior D. Fíjelos con los Tornillos AA y las Arandelas Llanas BB (Fig. 3)
Etapa 6: Atornille el Gancho para Plantas J a la Conexión del Pico Pequeña I, Fije la Viga Pequeña
del Pico H a la conexión pequeña del Pico, y apriete los Tornillos CC, las Arandelas Llanas BB y las
Tuercas EE. (Fig 6)
Etapa.7: Coloque el Toldo Grande S sobre la porción Superior montada, pero no la estire
completamente, introduzca la Viga Pequeña del Pico H en la Conexión pequeña del Pico I. Fíjelas
con los Tornillos AA y las Arandelas Llanas BB. (Fig. 7)

AA Tornillo M6X15 60 Piezas
BB Arandela Llana M6 84 Piezas
EE Tornillo M6X70 8 Piezas
FF Tornillo M6X20 16 Piezas
GG Gancho para Mosquitero 88 Piezas
HH Gancho para Mosquitero 88 Piezas
II Estaca 8X180MM 16 Piezas
Bolsa de Ferretería 2
Etapa 2

Etapa.8: Coloque el Toldo Pequeño T sobre el Techo Pequeño, y instale el Ornamento M arriba. (Fig.8)
Etapa.9: Fije la Viga L con la Conexión de la Viga Ornamental K, Asegúrela con los Tornillos AA y las
Arandelas Llanas BB. (Fig.9)
Etapa.10: Atornille la Viga Ornamental a la Viga pequeña del Pico, fíjela con los Tornillos AA y las
Arandelas Llanas BB. (Fig.10)
Etapa 11: Atornille la Cubierta de la Base P a los Postes N, y clave las Estacas O en los Postes N,
fije con los Tornillos AA y las Arandelas Llanas BB (Fig.11)
Etapa.12: Levante el techo montado, fije los postes N a la Barra Superior Ornamental A (B), y
apriete los Tornillos AA y las Arandelas Llanas BB. (Fig.12)
Etapa 13: Conecte los Estribos superiores del Techo Q(R) a la
Barra Decorativa del Techo, fíjelos con los Tornillos FF y las
Arandelas Llanas BB. Conecte la parte inferior de los
Estribos Q(R) a los Postes N, y fije con los Tornillos AA y las
Arandelas Llanas BB. (Fig.13)
Etapa.14: Extienda el Toldo Grande S, ensarte los ganchos
para la red GG en las ranuras de la Viga Ornamental A (B),
Cuelgue los ganchos para la red HH sobre el mosquitero U
para luego suspenderlos en los Ganchos para la red GG,
(Fig.14) (11piezas/Barra Ornamental del Techo)
Etapa.15: Conecte el Deflector N1 con los Tornillos CC y las
Arandelas Llanas BB (Fig.15)
