Svedbergs Smart 96925 User manual

(1)
Smart
SNFI
DK RU
GB
Vi gratulerar dig till ditt val av blandare. Du har valt en blandare av mycket hög kvalitet. För att du skall få
ut det bästa av denna blandare, under många år framöver, så ber vi dig att du noggrant följer instruktionerna
när du installerar blandaren.
1. Före installation så måste anslutningsrören vara renspolade från smuts eller dylikt.
För att förhindra smutspartiklar att komma in i blandaren, så rekommenderar vi att en avstängningskran är
installerat tillsammans med ett filter.
2. Efter installationen, demontera perlatorn (luftblandaren) och spola rent blandaren omsorgsfullt helst med
varmt vatten för att avlägsna ev smuts som kan ev kan blockera perlatorn.
Säker vatteninstallation:
Denna produkt är anpassad till Branschregler Säker Vatteninstallation.
Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisning följs.
Gratulerer med ditt valg av blandebatteri. Du har valgt et blandebatteri av meget høy kvalitet. For at du skal
kunne ha glede av dette produktet i mange år fremover, ber vi deg nøye følge monteringsveiledningen når du
installerer blandebatteriet.
1. Før installasjon må vannrørene som blandebatteriet skal kobles til spyles rene for smuss og lignende.
For å hindre partikler å komme inn i blandebatteriet anbefaler vi at det installeres en stoppekran med filter
før blandebatteriet tilkobles.
2. Etter installasjonen skal perlatoren (luftdysen) demonteres og blandebatteriet spyles rent med varmt vann
for fjerne eventuelt smuss som kan tette perlatoren.
Vi ønsker dig til lykke med dit valg af armatur. Du har valgt et armatur af meget høj kvalitet.
For at du kan have glæde af dit armatur i mange år, beder vi dig nøje følge instruktionerne, når du installerer
armaturet.
1. Før installationen skal tilslutningsrøret være spulet rent for snavs og urenheder.
For at forhindre disse urenheder i at komme ind i armaturet, anbefaler vi, at en stophane installeres sammen
med et filter.
2. Efter installationen, afmontes filteret og armaturet skylles omhyggeligt med varmt vand,
for at fjerne eventuelle urenheder, der kan stoppe filteret.
Onnittelemme että olet valinnut korkealaatuisen hanamme. Jotta hanasi toimisi moitteettomasti monta vuotta
eteenpäin, pyydämme Sinua seuraamaan tarkasti hanan asennusohjeita.
1. Ennen asennusta tulee putkien olla huuhdeltu liasta tai vastaavasta.
Suosittelemme että asennat sulkuhanaan sihdin, jotta estät epäpuhtauksien tulemisen hanaan.
2. Irrota poresuutin asennuksen jälkeen ja huuhtele hana huolellisesti puhtaaksi, mieluiten lämpimällä vedellä,
jotta mahdollinen irtoava lika ei tuki poresuutinta.
We congratulate you in your choice of mixer. You have chosen a mixer of very high quality.
We ask you to follow the instructions thoroughly when installing the mixer.
1. Before installation, the attachment pipes must be washed clean from dirt etc. To avoid dirt from coming
into the mixer, we recommend that a cut-off cost is installed, together with a filter.
2. After the installation, dismount the perlator (airmixer) and wash the mixer clean thoroughly,
preferably with hot water to eliminate dirt which could block the perlator.
DK
GB
FI
N
S

(2)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
l/min
18
1614
12
108
6
4
20
0
1
2
3
4
5
Bar
l/min
18
16
14
1210
8
6
42
0
0
1
2
3
4
5
7,6
10,9
13,4
15,5
17,3
5,6
8,6
11,2
13,7
15,7
Поздравляем Вас свыбором высококачественного нашего смесителя. Для того, чтобы Ваш смеситель
работал безупречно долгие годы просим внимательно следовать инструкциям по установке.
1. Перед установкой трубы должны быть промыты от загрязнений.
Рекомендуем установить взапорный вентиль сеточку, которая предохранит от попадания загрязнений
всмеситель. Подсоедините смеситель.
2. После установки смесителя снимите аэратор итщательно промойте начисто, желательно теплой водой,
чтобы возможные загрязнения не засорили аэратор.
RU
65Ø
41
Helt öppen / Totally open
Neutral position
96925 (Krom, Chrome)
162
39Ø
4,5
49
20
80
30Ø
100
70°
56

(3)
Flödesschema Virtauskaavio Flow rate schedule
SFI GB
Bar
0
1
2
3
4
5
32 36
l/min
28
24
16 20 12
4
08
12,4
22
25,5
28,5
17,6
Flödesschema Virtauskaavio Flow rate scheduleGB
FI
S
Bar
l/min
15 18 27
6
324
21
12
9
0
4
2
0
1
3
5
10
14,3
18
20,6
23
96926 (Krom, Chrome)
96927 (Krom, Chrome)

39
260
116
120
G½" (R15)
49
150
G¾" (R20)

39
260
79 G½" (R15)
185
67
G¾" (R20)
150
34

(4)
Teknisk information Tekniset tiedot Tecnical information
Arbetstryck: 0,5 - 10 bar
Käyttöpaine:
Work pressure:
Varmvattenanslutning: max. 80°C
Lämminvesiliitäntä:
Warm water connection:
Ljudklass: 2
Ääniluokka: 96926: 1
Sound classification:
Vid höga vattentryck i kombination med rörsystemets konstruktion kan tryckslag förekomma,
då bör en tryckslagsdämpare monteras. Rekommenderat vattentryck är 3 bar.
Korkea vedenpaine voi aiheuttaa joissakin putkistoissa paineiskuja. Tämä vältetään asentamalla
paineen tasaaja. Suositeltu veden paine on 3 bar.
High water pressure in combination with the construction of the pipe work can cause a Water Hammer.
A shock absorber (water hammer arrestor) is recommended to install to avoid this.
Recommended water pressure is 3 bar.
SFI GB
GB
FI
S
S
FI
GB
S
FI
GB
GB
FI
S
1
2

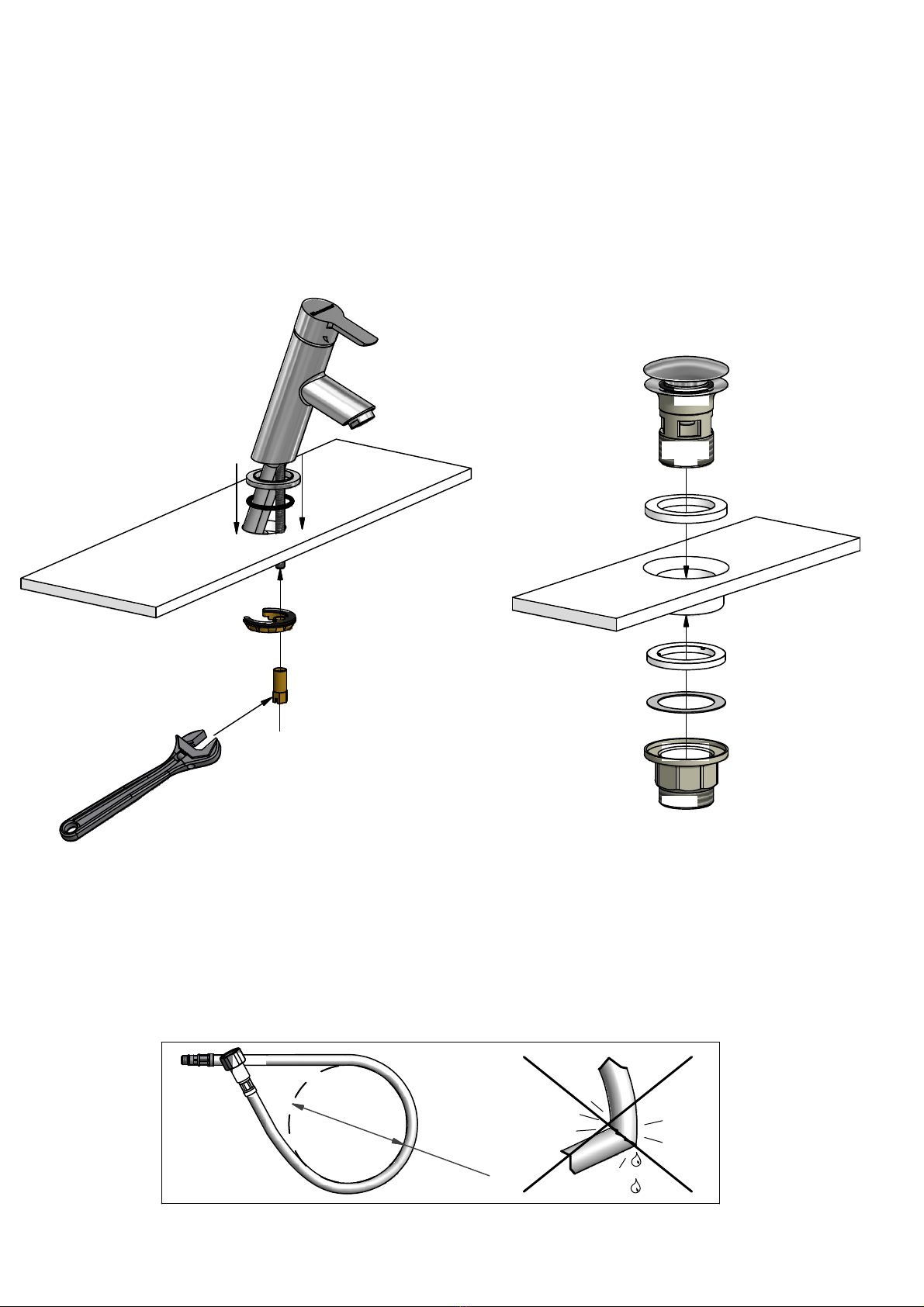

Underifrån
Underfra
Fra neden
Alhaalta
From below
Снизу
DK
S
GB
N
RU
FI
L=500 mm
G½" (R15)
Cold
Hot

(5)
3
4
!!

35
Min: mm
12 mm

Art.No.
Titel / TitleAnt/Qty
Pos.
Täckhatt krom / Cover nut chrome
11
Insexskruv M5x5 / Inox screw M5x512
Blandarhandtag / Mixer handle
13
Täckbricka tätningssats / Cover cartridge14
Fästmutter tätningssats / Cartridge fixing nut
15
98889Keramisk tätning vattenspar / Ceramic cartridge water save16
Blandarhus / Mixer body
17
Perlator / Aerator
18
98896
Bottenventil "Pop Up" krom / Waste "Pop Up" chrome
19
Anslutningskit / Fixing set
110
98810
Anslutningsslang G½ (R15) L:500 / Flexible hose pex G½ (R15) L:500
211
(6)
GB
S
96925 (Krom, Chrome)
1
2
3
4
5
7
8
9
10
11
6
2,5 mm
27 mm

(7)
GB
S
96926 (Krom, Chrome)
1
2
3
4
5
6
7
8
9
10
11 12 13 14 15
6
16
17 18 19 20
22
21
2,5 mm
27 mm

(8)
GB
S
96927 (Krom, Chrome)
1
8
7
6
5
4
3
2
9
10
11 12 13 14 15
32
4
33
34
26 27 28
29 30 31
23
24
25
22
21
20
19
18
17
16

Art.No.
Titel / TitleAnt/Qty
Pos.
Anslutningskoppling G¾" (R20)/G½" (R15) / Connection piece G¾"
(R20)/G½" (R15)
21
Gummipackning med filter / Rubber packing with filter
22
Låsring för backventil / Locking ring for non return valve
23
Backventil Ø14 / Non return valve Ø14
34
Säte för backventil / Seat for non return valve
2
5
O-ring 14x226
Anslutningsmutter G¾" (R20) / Connection nut G¾" (R20)
2
7
Rosett kit / Rosette kit28
Anslutning för blandarhus / Connection for mixer body
29
O-ring 17x2210
Täckbricka för blandarhus / Cover for mixer body
111 O-ring 28,3x1,78112
Plugg för blandarhus / Plug for mixer body
213 O-ring 6,75x1,78214
Blandarhus / Mixer body
115 O-ring 15,6x1,78116
Anslutning för pip / Connection for spout
117 O-ring 21,95x1,78218
Plugg för blandarpip / Plug for spout
119
O-ring 6x1,50
120
Insexskruv M4x6 / Inox screw M4x6
121 98890
Omkastare / Diverter
122
Omkastarknopp / Knob for diverter
123
Blandarpip / Spout
124
Perlator / Aerator125 98974
Keramisk tätning / Ceramic cartridge
126
Fästmutter tätningssats / Cartridge fixing nut127
Täckbricka tätningssats / Cover cartridge
128
Täckhatt krom / Cover nut chrome129
Insexskruv M5x5 / Inox screw M5x5
130
Blandarhandtag / Mixer handle131 98858
Duschhandtag / Shower handle
132 Duschhandtagsfäste / Shower support133 98842
Duschslang G½" (R15) L:150 / Shower hose G½" (R15) L:150
134
Art.No.
Titel / TitleAnt/Qty
Pos.
Anslutningskoppling G¾" (R20)/G½" (R15) / Connection piece G¾"
(R20)/G½" (R15)
21
Gummipackning med filter / Rubber packing with filter
22
Låsring för backventil / Locking ring for non return valve
23
Backventil Ø14 / Non return valve Ø14
24
Säte för backventil / Seat for non return valve
2
5
O-ring 14x2
36
Anslutningsmutter G¾" (R20) / Connection nut G¾" (R20)
2
7
Rosett kit / Rosette kit28
Anslutning för blandarhus / Connection for mixer body
29
O-ring 17x2210
Täckbricka för blandarhus / Cover for mixer body
111
O-ring 28,3x1,78112
Plugg för blandarhus / Plug for mixer body
113
O-ring 6,75x1,78114
Blandarhus / Mixer body
115 Duschslangsinfästning G½ (R15) / Shower connection piece G½ (R15)116 98974
Keramisk tätning / Ceramic cartridge
117 Fästmutter tätningssats / Cartridge fixing nut118
Täckbricka tätningssats / Cover cartridge
119 Blandarhandtag / Mixer handle120
Insexskruv M5x5 / Inox screw M5x5
121 Täckhatt krom / Cover nut chrome122
(9)
96927(Krom, Chrome)
96926(Krom, Chrome)

(10)
Varmvattenjustering Lämpimän veden säätö
Justering av varmtvann Hot water adjustment
Justering af varmt vand Регулирование горячей воды
Blandaren är vid leverans inställd på max varmvattentemperatur.
Lyft upp den röda ringen och flytta den medsols max 3 hack för att minska varmvattentemperaturen.
Montera ihop blandaren i omvänd ordning.
Ved levering er blanderen innstilt på maks varmtvannstemperatur.
Løft opp den røde ringen og flytt den medsols maks 3 hakk for å minske varmtvannstemperaturen.
Monter sammen blanderen i omvent orden.
Ved levering er armaturet indstillet på maksimal varmvandstemperatur. Lyft den røde ring op og flyt
den maksimalt 3 hak med uret for at sænke temperaturen på det varme vand.
Sæt armaturet sammen i omvendt rækkefølge.
Hanan lämmin vesi on säädetty maksimilämpötilaan.
Laskeaksesi veden lämpötilaa, nosta punainen rengas ja siirrä sitä myötäpäivään max 3 lovea.
Kokoa hana päinvastaisessa järjestyksessä.
The mixer is at delivery pre-set on maximum hot water temperature.
Lift up the red ring and turn it clockwise maximum three steps to reduce the hot water temperature.
Re-assemble the mixer in reversed order.
Горячая вода всмесителе отрегулирована на максимальную температуру.
Для понижения температуры воды снимите красное кольцо иповерните по часовой стрелке
максимум на три щелчка. Соберите смеситель вобратном порядке.
RU
GB
FI
DK
N
S
RU
FI
GB
S
N
DK
12
2,5 mm
