RUS
1
Руководство по эксплуатации MS-1040
Техническая поддержка размещена на сайте www.sven.fi
Здесь же Вы сможете найти обновленную версию данного руководства.
Благодарим Вас за покупку акустической системы ТМ SVEN!
Перед эксплуатацией устройства внимательно ознакомьтесь снастоящим руководством и
сохраните его на весь период использования.
АВТОРСКОЕ ПРАВО
© 2011. SVEN Company Ltd. Версия 1.0 (V 1.0).
Данное руководство исодержащаяся внем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор ииздатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся вданном руководстве.
РАСПАКОВКА
Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-
либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие пов-
реждено при транспортировке, обратитесь вфирму, осуществляющую доставку; если изде-
лие не функционирует, сразу же обратитесь кпродавцу.
ВНИМАНИЕ!
Не включайте изделие сразу же после внесения его впомещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать вусловиях
температуры помещения не менее 4-хчасов.

1. ОПИСАНИЕ
Акустическая система 2.1 (АС) MS-1040 предназначена для воспроизведения музыки иозву-
чивания игр, фильмов ипроч. АС оснащена встроенным усилителем мощности ивстроенны-
ми вколонки акустическими кабелями, благодаря чему она может быть подключена прак-
тически клюбым источникам аудиосигнала (CD/DVD–проигрывателям, телевизору, ПК ит. п.)
без использования дополнительного усилителя мощности. Вкомплекте имеется проводной
пульт управления.
2. МЕРЫ БЕЗОПАСНОСТИ
•Во избежание поражения электрическим током, не вскрывайте АС ине производите
ремонт самостоятельно.
•Не допускайте замыканий проводов (втом числе и«заземленных») колонок АС между со-
бой, на корпус усилителя ина землю, т. к. это выводит из строя выходные каскады усилителя.
•Оберегайте АС от попадания вотверстия посторонних предметов. Следите, чтобы иголки,
шпильки, монеты, насекомые ипроч. не попали вовнутрь.
•Оберегайте АС от повышенной влажности, попадания воды ипыли. Не устанавливайте в
помещениях сповышенной влажностью изапыленностью. Не ставьте сосуды сцветами и
другие предметы.
•Оберегайте АС от нагрева: не устанавливайте ее рядом снагревательными приборами ине
подвергайте воздействию прямых солнечных лучей.
•Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут по-
вредить окрашенную поверхность АС. Для чистки АС используйте мягкую сухую ткань.
•Если АС не работает, сразу отключите кабель иобратитесь вмагазин, где Вы ее приобрели.
3. КОМПЛЕКТАЦИЯ
•Сабвуфер – 1 шт.
•Колонки – 2 шт.
• Проводной пульт управления – 1 шт.
•Сигнальный кабель 2RCA кmini-jack Ø 3,5 мм – 1 шт.
•Руководство по эксплуатации – 1 шт.
•Гарантийный талон – 1 шт.
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ
• Возможность подключения кразличным источникам звука
• Проводной пульт управления
• Шелковые ВЧ-динамики
• Регулировка уровня общей громкости
• Независимая регулировка тембра
• Независимая регулировка громкости сабвуфера
• Дополнительный вход для подключения источника аудиосигнала
• Магнитное экранирование
• Материал корпуса сабвуфера – дерево (MDF)
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать
поражение электрическим током.
RUS
2
Мультимедийная
акустическая система 2.1

RUS
3
Руководство по эксплуатации MS-1040
e
d

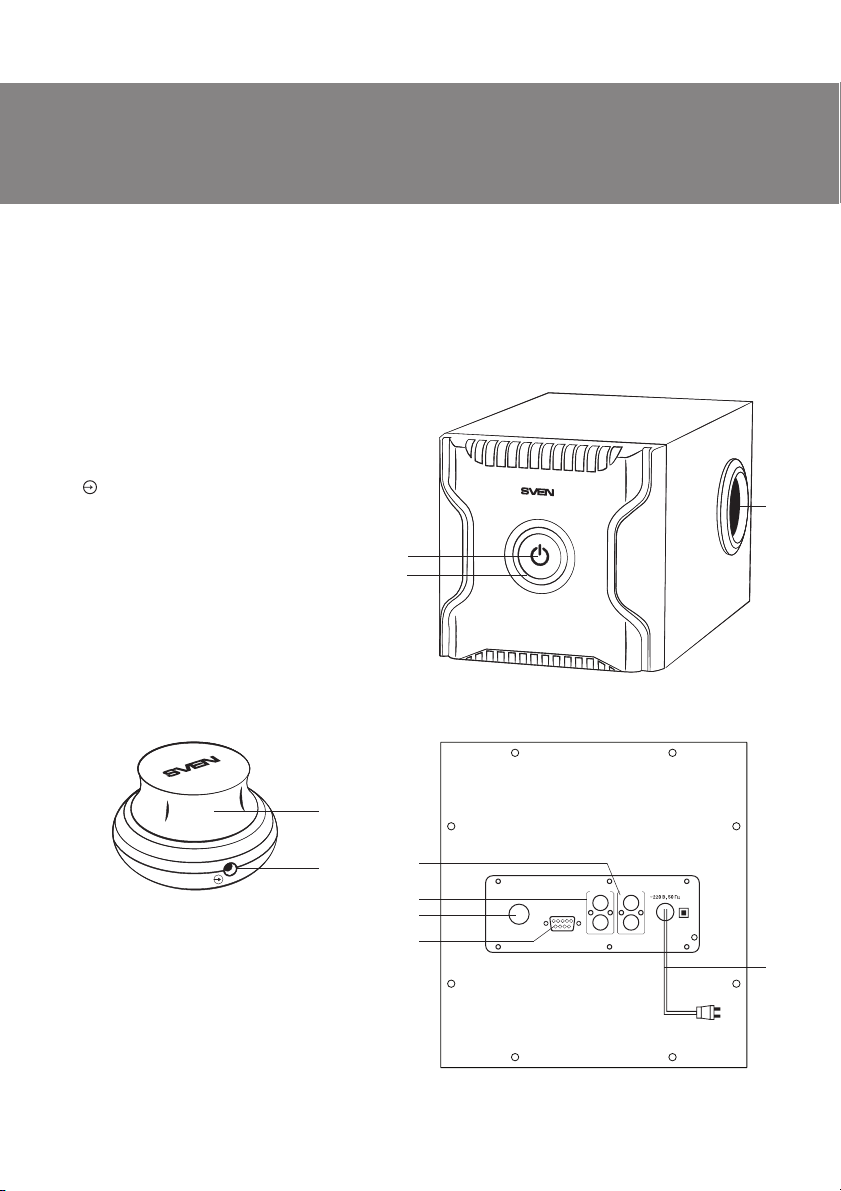

Рис. 2. Проводной пульт
управления

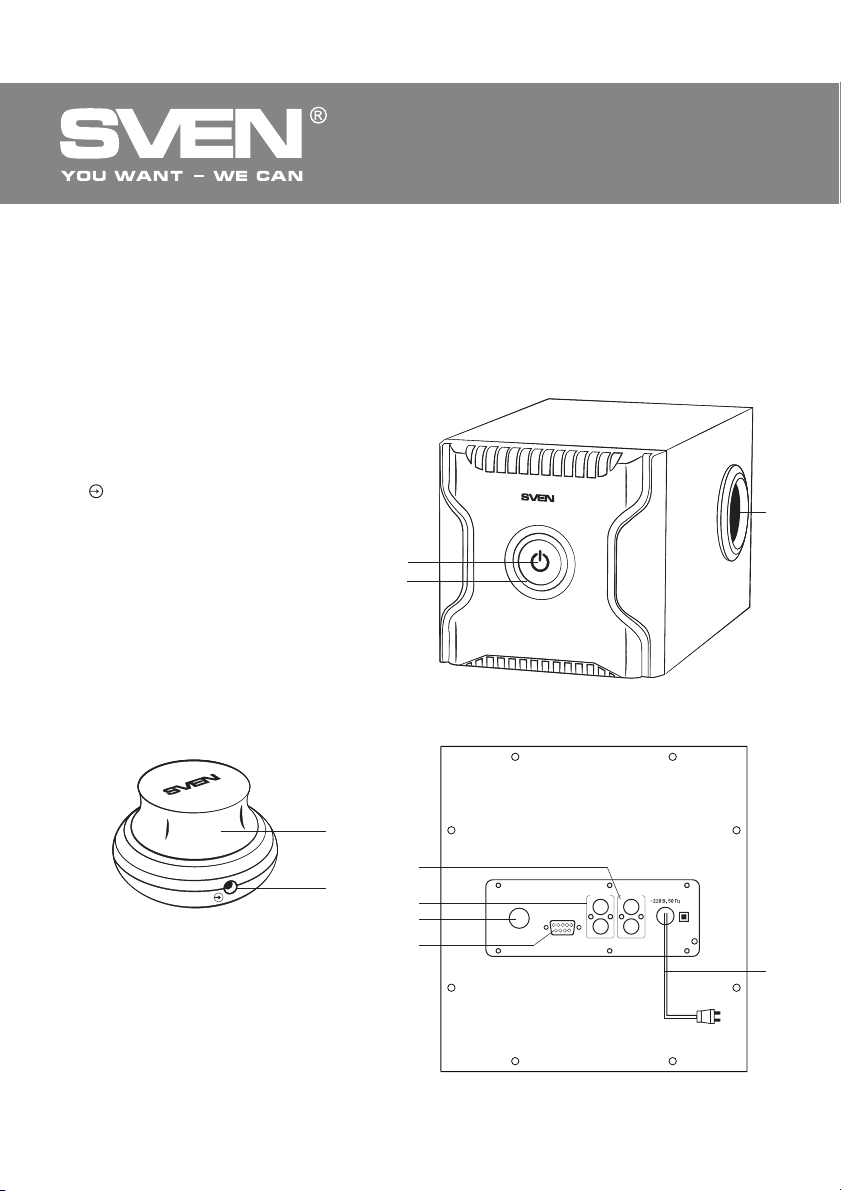

Рис. 3. Задняя панель сабвуфера
Рис. 1. Передняя панель сабвуфера
5. РАСПОЛОЖЕНИЕ АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од-
ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить влю-
бом месте комнаты, вкотором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения усверхчувствительных мониторов ителеви-
зоров, устанавливайте АС подальше от телевизора.
6. ПЕРЕДНЯЯ ПАНЕЛЬ САБВУФЕРА ИПУЛЬТ ДУ
aPOWER: Bыключатель питания
bИндикатор питания
cФазоинвертор
dVOLUME: Регулятор уровня общей
громкости
e: Дополнительный вход для под-
ключения источника сигнала
7. ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА
fOUTPUT: Разъемы для подключения
сателлитов
gINPUT: Разъемы для подключения
источника аудиосигнала
hBASS: Регулятор громкости сабвуфера
iLINE CONTROL: Разъем для подключения
проводного пульта управления
jШнур питания
c
a
b
j
h
i
g
f
LL
RR
– BASS +
LINE CONTROL
OUTPUT INPUT

RUS
4
Мультимедийная
акустическая система 2.1
Кабель питания
КОМПЬЮТЕР
MP3-плеер
Сигнальный кабель
2RCA кmini-jack
(из комплекта)
или
Сигнальный кабель 2RCA к
2RCA (не входит вкомплект)
LL
RR
– BASS +
LINE CONTROL
DVD, TV
CD
OUTPUT INPUT
Пульт ДУ
Рис. 4. Схема подключения
8. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ
Акустическую систему MS-1040 можно подключить практически клюбым источникам аудио-
сигнала: DVD/CD-плеерам, ПК, ноутбуку ит. п. (см. схему на рис. 4 ниже).
Предупреждение! Перед подключением все компоненты системы должны быть вы-
ключены.
• Присоедините встроенные вколонки акустические кабели кразъемам OUTPUT fна задней
панели сабвуфера (рис. 4): левой колонки кразъему L белого цвета, правой – кразъему R
красного цвета.
• RCA-джеки стереофонического сигнального кабеля вставьте вразъемы аудиовхода INPUT
gсабвуфера, апротивоположный mini-jack кабеля подсоедините кразъему Ø 3,5 мм порта
LINE OUT звуковой карты ПК или разъему аудиовыхода CD/MP3-проигрывателей (см. рис. 4).
При подключении кразъемам аудиовыхода (OUTPUT) DVD-проигрывателей или TV вос-
пользуйтесь сигнальным кабелем 2RCA к2RCA (не входит вкомплект).

RUS
5
Руководство по эксплуатации MS-1040
• Подсоедините проводной пульт управления ксоответствующему разъему на задней панели
сабвуфера LINE CОNTROL i(см. рис. 4). MP3 проигрыватель можно подключить кдополни-
тельному входу eна ПДУ спомощью сигнального кабеля mini-джек кmini-джек (не входит в
комплект) (см. рис. 4).
• Вставьте вилку шнура питания j(см. рис. 3) на задней панели сабвуфера врозетку.
• Установите уровень общей громкости на минимум поворотом регулятора VOLUME dпро-
тив часовой стрелки до упора.
• Включите питание устройства выключателем aна передней панели сабвуфера. Загорится
индикатор питания bна лицевой панели сабвуфера.
• Включите источник сигнала иотрегулируйте уровень громкости сабвуфера регулятором
VOLUME d. При повороте регулятора по часовой стрелке уровень громкости увеличивается,
при повороте против часовой стрелки — уменьшается.
• Отрегулируйте уровень громкости сабвуфера регулятором BASS h. При повороте регу-
лятора по часовой стрелке уровень низких частот повышается, при повороте против часовой
стрелки — снижается.
Примечание. Если вы долгое время не используете АС, не забудьте выключить систе-
му выключателем aивынуть шнур питания jиз сети.
9. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука или в
колонках АС
слишком тихий звук.
Искажение звука.
Звук воспроизво-
дится только одним
из каналов.
Не функционирует
пульт ДУ.
Причина
АС не подключена ксети.
Не включен сетевой выключатель.
Регулятор громкости установлен в
положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Большая амплитуда входного
сигнала.
Неправильно подключены колонки к
источнику аудиосигнала.
Пульт ДУ не подключен ксабвуферу.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Регуляторами громкости на ис-
точниках сигнала иАС уменьши-
те величину входного сигнала.
Проверьте правильность
подключения колонок.
Подключите пульт ксабвуферу.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией вближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

RUS
6
Мультимедийная
акустическая система 2.1
Значение
60 (30 + 2 × 15)
30 – 180
180 – 20 000
Ø 145
2 × Ø 70 + Ø 22
~220/50
220 × 210 × 310
100 × 290 × 90
7,24
Характеристики иединицы измерения
Выходная мощность (RMS), Вт
Диапазон частот, Гц
сабвуфера
сателлитов
Размер динамиков, мм
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш× В× Г), мм
сабвуфера
одной колонки
Масса, кг
10. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
•Технические характеристики, приведенные втаблице, справочные ине могут слу-
жить основанием для претензий.
•Продукция торговой марки SVEN постоянно совершенствуется. По этой причине тех-
нические характеристики могут быть изменены без предварительного уведомления.

www.sven.fi
КЕРІВНИЦТВО
ЗЕКСПЛУАТАЦІЇ
Мультимедійна
акустична система 2.1
MS-1040

1
7
9
9
9
9
10
10
10
11
12
13
14
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. ОПИС .................................................................................................
2. ЗАХОДИ БЕЗПЕКИ ...............................................................................
3. КОМПЛЕКТАЦІЯ ...................................................................................
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ ....................................................
5. РОЗТАШУВАННЯ АС .............................................................................
6. ПЕРЕДНЯ ПАНЕЛЬ САБВУФЕРА ІПУЛЬТ ДУ .............................................
7. ЗАДНЯ ПАНЕЛЬ САБВУФЕРА ..............................................................
8. ПІДКЛЮЧЕНННЯ ТА ЕКСПЛУАТАЦІЯ .........................................................
9. УСУНЕННЯ НЕСПРАВНОСТЕЙ .................................................................
10. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ................................................................
ENG ................................................................................................
UKR
8
Мультимедійна
акустична система 2.1
Технічна підтримка розміщена на сайтi www.sven.fi
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
Перед експлуатацією пристрою уважно ознайомтеся зцим керівництвом ізбережіть його на
увесь період користування.
АВТОРСЬКЕ ПРАВО
© 2011. SVEN Company Ltd. Версiя1.0 (V 1.0).
Це керівництво та інформація, що міститься вньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки євласністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього керівництва надана на умовах «як є». Автор івидавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься уцьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться уфірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу жзверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його вприміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати вумовах температури приміщення не
менше 4-хгодин.

UKR
9
Керівництво зексплуатації MS-1040
1. ОПИС
Акустична система 2.1 (АС) MS-1040 призначена для відтворення музики іозвучування ігор,
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності та вмонтованими акус-
тичними кабелями, завдяки чому вона може бути підключена практично до будь-яких джерел
аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання додаткового
підсилювача потужності
. Вкомплекті єпровідний пульт управління.
2.
ЗАХОДИ БЕЗПЕКИ
•Щоб уникнути ураження електричним струмом, не розбирайте АС іне здійснюйте ремонт
самостійно.
•Не допускайте замикання дротів (утому числі й«заземлених») колонок АС між собою, на
корпус підсилювача іна землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
•Оберігайте АС від потрапляння вотвори сторонніх предметів. Стежте, щоб голки, шпильки,
монети, комахи тощо не потрапили усередину.
•Оберігайте АС від підвищеної вологості, потрапляння води іпилу. Не встановлюйте впримі-
щеннях зпідвищеною вологістю ізапиленістю. Не ставте посуд зквітами та інші предмети.
•Оберігайте АС від нагрівання: не встановлюйте її поруч знагрівальними приладами іуни-
кайте дії прямих сонячних променів.
•Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть по-
шкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.
•Якщо АС не працює, відразу відключіть кабель ізверніться вмагазин, де Ви її придбали.
3. КОМПЛЕКТАЦІЯ
•Сабвуфер
— 1 шт.
•Колонки — 2 шт.
• Провідний пульт управління – 1 шт.
•Сигнальний кабель 2RCA до mini-jack Ø 3,5 мм — 1 шт.
•Керівництво зексплуатації
— 1 шт.
•Гарантійний талон
— 1 шт.
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ
• Можливість підключення до різних джерел звуку
• Провідний пульт управління
• Шовкові ВЧ-динаміки
• Регулювання рівня загальної гучності
• Незалежне регулювання тембру
• Незалежне регулювання гучності сабвуфера
• Додатковий вхід для підключення джерела звуку на провідному ПУ
• Магнітне екранування
• Матеріал корпусу сабвуфера – дерево (MDF)
Увага! Усередині корпусу на елементах без ізоляції євисока
напруга, що може викликати ураження електричним струмом.

UKR
10
Мультимедійна
акустична система 2.1
5. РОЗТАШУВАННЯ АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати вбудь-якому місці
кімнати, вякому сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення унадчутливих моніторів ітелевізорів, тому
встановлюйте АС якомога далі від телевізора.
6. ПЕРЕДНЯ ПАНЕЛЬ САБВУФЕРА ІПУЛЬТ ДУ
aPOWER: Bимикач живлення
bІндикатор живлення
cФазоінвертор
dVOLUME: Регулятор рівня
загальної гучності
e: Додатковий вхід для під-
ключення джерела сигналу
7. ЗАДНЯ ПАНЕЛЬ САБВУФЕРА
fOUTPUT: Роз’єми для підключення
сателітів
gINPUT: Роз’єми для підключення
джерела аудіосигналу
hBASS: Регулятор рівня гучності
сабвуфера
iLINE CONTROL: Роз’єм для підключення
провідного пульта управління
jШнур живлення
j
h
i
g
f
LL
RR
– BASS +
LINE CONTROL
OUTPUT INPUT
Мал. 2. Провідний пульт
управління
Мал. 3. Задня панель сабвуфера
Мал. 1. Передня панель сабвуфера
c
a
b
e
d

UKR
11
Керівництво зексплуатації MS-1040
LL
RR
– BASS +
LINE CONTROL
DVD, TV
CD
OUTPUT
INPUT
Пульт ДУ
8. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Акустичну систему MS-1040 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD, звукової карти комп’ютера тощо (див. схему на мал. 4 нижче).
Попередження! Перед підключенням всі компоненти системи повинні бути вимкнені.
• Приєднайте вмонтовані вколонки акустичні кабелі до роз’ємів OUTPUT fна задній панелі
сабвуфера (мал. 4): лівої колонки до роз’єму L білого кольору, правої – до роз’єму R червоно-
го кольору.
• RCA-джеки стереофонічного сигнального кабелю вставте до роз’ємів аудіовходу INPUT g
сабвуфера, апротилежний mini-jack кабеля під’єднайте до роз’єму Ø 3,5 мм порту LINE OUT
звукової карти ПК або роз’єму аудіовиходу CD, MP3 програвачів, як показано на схемі (див.
мал. 4). При підключенні до роз’ємів аудіовиходу (OUTPUT) DVD-програвачів або TV скорис-
тайтесь сигнальним кабелем 2RCA до 2RCA (не входить до комплекту).
КОМП’ЮТЕР
MP3-плеєр

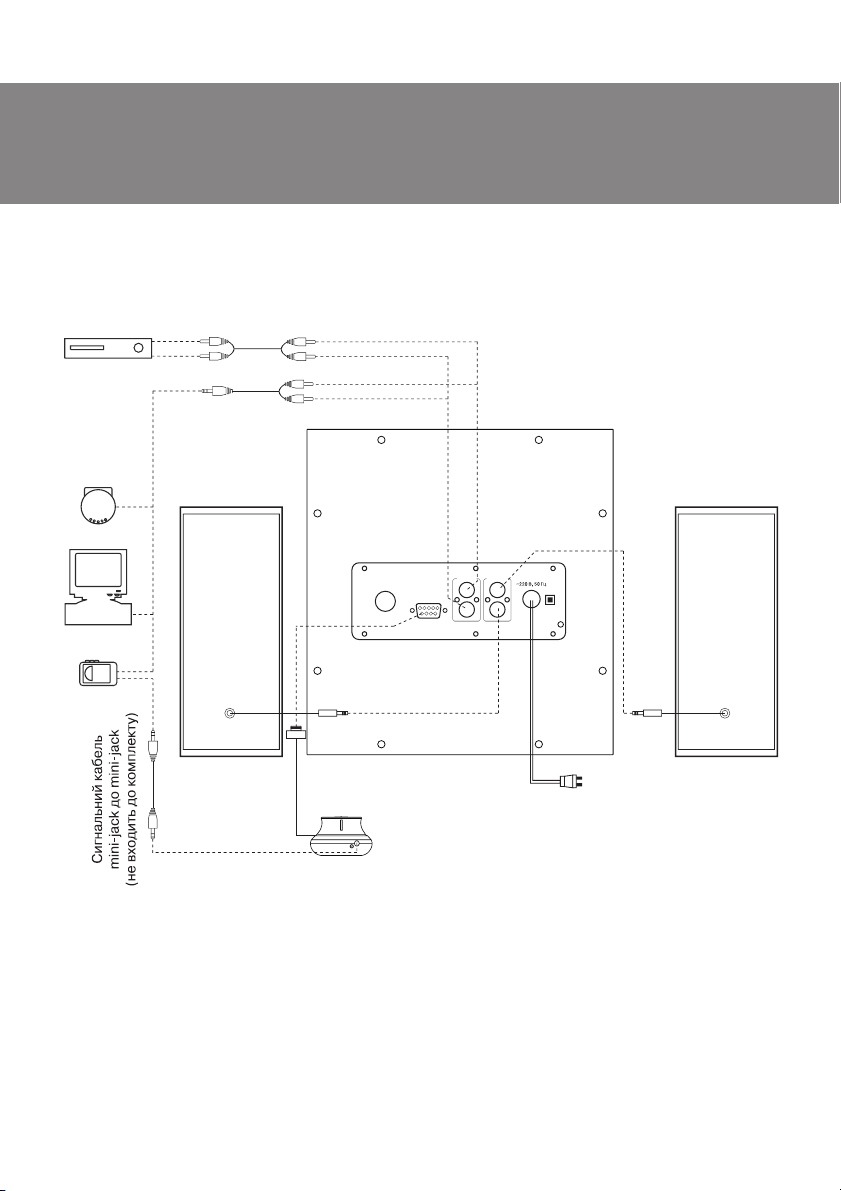

Мал. 4. Схема підключення
Шнур живлення
Сигнальний кабель
2RCA до mini-jack
(зкомплекту)
Сигнальний кабель 2RCA до
2RCA (не входить до комплекту)
або

UKR
12
Мультимедійна
акустична система 2.1
• Під’єднайте провідний пульт управління до відповідного роз’єму на задній панелі сабвуфе-
ра LINE CONTROL i(див. мал. 4). MP3-програвач можна підключити до додаткового входу e
на ПДУ використовуючи сигнальний кабель mini-джек до mini-джек (не входить до комплекту)
(див. мал. 4).
• Вставте вилку шнура живлення j(див. мал. 3) на задній панелі сабвуфера врозетку.
• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME dпроти го-
динникової стрілки до упору.
• Увімкніть живлення пристрою вимикачем aна передній панелі сабвуфера. Засвітиться ін-
дикатор живлення bна лицьовій панелі сабвуфера.
• Увімкніть джерело сигналу івідрегулюйте рівень загальної гучності системи регулятором
VOLUME d. При повороті регулятора за годинниковою стрілкою рівень гучності збільшується,
при повороті проти годинникової стрілки — зменшується.
• Відрегулюйте рівень гучності сабвуфера поворотом регулятора BASS h. При повороті ре-
гулятора за годинниковою стрілкою рівень низьких частот підвищується, при повороті проти
годинникової стрілки — знижується.
Примітка. Якщо Ви довгий час не використовуєте АС, не забудьте вимкнути систему
вимикачем aівийняти шнур живлення jзмережі.
9. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Несправність
АС не вмикається.
Немає звуку або у
колонках АС занадто
тихий звук.
Спотворення звуку.
Звук відтворюється
лише одним зкана-
лів.
Не функціонує пульт
ДУ.
Причина
АС не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено в
положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Велика амплітуда вхідного
сигналу.
Неправильно підключено колонки до
джерела аудіосигналу.
Пульт ДУ не підключено до
сабвуфера.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть належним чином
регулятор гучності.
Підключіть правильно джерела
сигналу.
Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.
Перевірте правильність
підключення колонок.
Підключіть пульт до сабвуфера.
Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про-
фесійною консультацією до найближчого до Вас сервісного центру. Ужодному разі не нама-
гайтеся ремонтувати виріб самостійно.

UKR
13
Керівництво зексплуатації MS-1040
Значення
60 (30 + 2 × 15)
30 – 180
180 – 20 000
Ø 145
2 × Ø 70 + Ø 22
~220/50
220 × 210 × 310
100 × 290 × 90
7,24
Характеристики та одиниці виміру
Вихідна потужність (RMS), Вт
Діапазон частот, Гц
сабвуфера
сателітів
Розмір динаміків, мм
сабвуфера
сателітів
Напруга живлення, В/Гц
Розміри (Ш× В× Г), мм
сабвуфера
однієї колонки
Вага, кг
10. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені втаблиці, довідкові іне можуть служити підста-
вою для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. Зцієї причини тех-
нічні характеристики може бути змінено без попереднього повідомлення.

www.sven.fi
OPERATION
MANUAL
Multimedia Speaker System 2.1
MS-1040

1
7
14
16
16
16
16
17
17
17
18
19
20
CONTENTS
RUS ..........................................................................................................
UKR .......................................................................................................
ENG ................................................................................................
1. DESCRIPTION .....................................................................................
2. SAFETY PRECAUTIONS ............................................................................
3. PACKAGE CONTENTS ..............................................................................
4. SPECIAL FEATURES .................................................................................
5. LOCATING .............................................................................................
6. SUBWOOFER FRONT PANEL AND REMOTE CONTROL ....................................
7. SUBWOOFER REAR PANEL ..................................................................
8. INSTALLATION AND OPERATION GUIDE .......................................................
9. TROUBLE SHOOTING .............................................................................
10. TECHNICAL SPECIFICATION ................................................................. ..
ENG
15
Operation Manual
Technical support is on www.sven.fi
Congratulations on your purchase of the Sven speaker system!
Please read this operation manual before using the unit and retain this operation manual in safe place
for future reference.
COPYRIGHT
© 2011. SVEN Company Ltd. Version 1.0 (V 1.0).
This manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this manual more exact, some discrepancies may occur. The
information of this manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damages which have arisen from the information,
contained in the given manual.
UNPACKING
Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damages; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
ATTENTION!
Do not switch on acoustic system immediately after you bring it in a room from environment with
negative temperature! Unpacked acoustic system should be placed in conditions of room’s
temperature at least 4 hours.
MS-1040

ENG
16
Multimedia Speaker System 2.1
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
1. DESCRIPTION
MS-1040 Multimedia Speaker System 2.1 (MSS) is designed to play music and sound games,
movies etc. MSS has a built-in power amplifier, acoustic cables built into satellites and a signal
cable due to which it can be connected to virtually any audio source (CD/DVD-player, TV, PC, etc.)
without using additional power amplifier. Wired remote control is included.
2. SAFETY PRECAUTIONS
•To avoid electric shock do not open MSS and do not perform repairs by yourself.
•Do not allow circuit of wires (including grounded ones) between speakers, power amplifier or
ground, for it causes damage of power amplifier output stage.
•Do not put foreign objects inside the holes of MSS. Make sure that needles, hair pins, coins,
insects etc. do not get inside.
•Protect MSS from high humidity, water and dust. Do not locate it in areas with high level of
humidity and dust.
•Protect MSS from heating: do not locate it near a heat source or expose to direct sunlight.
•Do not use gasoline, alcohol or other solvents when cleaning, since they may damage the
paint-coated surface of MSS. Clean it with dry soft cloth only.
•If MSS does not operate, unplug it and refer to service personnel.
3. PACKAGE CONTENTS
•Subwoofer — 1 pc
•Speakers — 2 pcs
•Wired remote control — 1 pc
•Signal cable 2RCA to mini-jack Ø 3.5 mm — 1 pc
•Operation manual — 1 pc
•Warranty card — 1 pc
4. SPECIAL FEATURES
• Easy connection to various audio devices
•Wired remote control
• High quality silk tweeters
• Master volume control
• Separate subwoofer volume control and timbre control
•Additional audio input on the wired remote control
• Magnetic shielding
• MDF case of subwoofer

ENG
17
Operation Manual MS-1040
j
h
i
g
f
LL
RR
– BASS +
LINE CONTROL
OUTPUT INPUT
Fig. 3. Subwoofer rear panel
5. LOCATING
• Place the speakers symmetrically to the listener at the distance not less than one meter. The
subwoofer emits non-directional sound, therefore it can be located in any place of the room, where
it will sound to the best advantage.
• Place the speaker system far away from TV sets, as insignificant image distortion in
supersensitive monitors and TV sets is possible.
6. SUBWOOFER FRONT PANEL AND REMOTE CONTROL
aPOWER: POWER switch
bPower LED
cPhase inverter
dVOLUME: Master volume control
knob
e: Additional input for audio
source connection
7. SUBWOOFER REAR PANEL
fOUTPUT: Speaker outputs
gINPUT: Audio source inputs
hBASS: Subwoofer volume control
knob
iLINE CОNTROL: Wired remote
control jack
jPower cord
Fig. 2. Wired remote control
Fig. 1. Subwoofer front panel
c
a
b
e
d

ENG
18
Multimedia Speaker System 2.1
Power cord
Signal cable
2RCA to mini-jack
(included)
Signal cable 2RCA to 2RCA
(not included)
or
PC
MP3-player
LL
RR
– BASS +
LINE CONTROL
DVD, TV
CD
OUTPUT INPUT
8. CONNECTION AND OPERATION GUIDE
MS-1040 Multimedia Speaker System can be connected to virtually any audio source: DVD/CD, PC
sound card, etc. (see Fig. 4 below).
Note! Before connecting, make sure that the device is unplugged.
• Connect acoustic cables built into speakers into OUTPUT fof subwoofer rear panel (see Fig. 4):
left speaker to white color output L, right speaker to red color output R.
• Insert RCA-jack of signal cable (included) into subwoofer INPUT gand connect opposite
mini-jack of signal cable into LINE OUT port of PC sound card or OUTPUT of МР3/CD-player (see
Fig. 4). To connect MSS to DVD-player or TV use stereo signal cables 2RCA to 2RCA (not included).
• Connect wired remote control to appropriate connector LINE CОNTROL ion the subwoofer rear
panel (see Fig. 4). MP3 player сan be connected to an additional audio input eon the wired
remote control via a mini-jack to mini-jack signal cable (not included) (see. Fig. 4).
Fig. 4. Сonnection diagram
Remote control

ENG
19
Operation Manual MS-1040
• Insert the plug of power cord jon the rear panel of subwoofer into the socket.
•Adjust master volume level to its minimum by turning VOLUME control knob dcounterclockwise
until it stops.
•Shift POWER switch aon the subwoofer front panel, power LED bwill illuminate on the
subwoofer front panel.
• Switch on the audio source and adjust master volume level by turning VOLUME control knob d
on the remote control. While turning the knob clockwise, volume level increases, but while turning it
counterclockwise, it reduces.
• Adjust the subwoofer volume level by turning BASS control knob h. While turning the knob
clock- wise, the subwoofer volume level increases, but while turning it counterclockwise, it reduces.
Notes. If the speaker system has not been used for a long time, please mind to switch off
POWER aon the subwoofer rear panel and pull out its plug jfrom the socket.
9. TROUBLE SHOOTING
Problem
MSS does not
turn on.
No sound or there is
too quiet sound of
speakers.
Distortion of sound.
Sound is produced by
one of the channels
only.
Remote control is not
working.
Cause
MSS is not connected to the mains
outlet.
Power switch is off.
Volume level is set at minimum value.
Improperly connected audio source.
Large amplitude of the input signal.
Improperly connected speakers to
audio source.
Remote control is not connected to
the subwoofer.
Solution
Check the connection.
Turn on the switch.
Adjust volume control knob.
Connect audio sources correctly.
Turn down source volume
and MSS volume.
Check the connection of speakers.
Check the connection.
If none of the above mentioned solutions solves the problem, please refer to nearest authorized
service center for consultation by a qualified specialist. Never try to repair the device on your
own.
