Sven 235 User manual

www.sven.fi
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная акустическая
система 2.0
SVEN 235

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство исодержащаяся внем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Pуководства предоставлена на условиях «как есть».
Автор ииздатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся вданном Руководстве.
СОДЕРЖАНИЕ
RUS ..................................................................................................
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .........................................................
2. КОМПЛЕКТНОСТЬ АС .....................................................................
3. МЕРЫ БЕЗОПАСНОСТИ ....................................................................
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ....................................................................
5. ПОДГОТОВКА ИПОРЯДОК РАБОТЫ ...........................................................
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................
UKR ...................................................................................................
ENG ..................................................................................................
1
1
2
2
2
3
4
4
5
10
1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
•Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались
какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь вфирму, осуществляющую доставку; если
изделие не функционирует, сразу же обратитесь кпродавцу.
•Проверьте комплектность иналичие гарантийного талона. Убедитесь втом, что вгарантий-
ном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца идата
продажи, номер товара совпадает суказанным вталоне. Помните, что при утрате гаран-
тийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
•Не включайте изделие сразу же после внесения его впомещение из окружающей среды
сминусовыми температурами! Распакованное изделие необходимо выдержать вусловиях
комнатной температуры не менее 4-хчасов.
•Прежде чем устанавливать ииспользовать изделие, внимательно ознакомьтесь снасто-
ящим Руководством исохраните его на весь период использования.
Техническая поддержка размещена на сайте www.sven.fi.
Здесь же Вы сможете найти обновленную версию данного Руководства.
RUS
1
Руководство
по эксплуатации sven 235

2. КОМПЛЕКТНОСТЬ АС
• Активная колонка — 1 шт.
• Пассивная колонка — 1 шт.
•Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
3. МЕРЫ БЕЗОПАСНОСТИ
•Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
ине ремонтируйте самостоятельно. Обслуживание иремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-
моченных сервисных центров смотрите на сайте www.sven.fi.
•Не допускайте замыканий проводов (втом числе и«заземленных») колонок АС между со-
бой, на корпус усилителя ина землю, т. к. это выводит из строя выходные каскады усилителя.
•Запрещается прикасаться кштырям сетевой вилки аппаратуры втечение 2 сек. смомента
изъятия вилки из сетевой розетки.
•Оберегайте АС от попадания вотверстия посторонних предметов.
•Оберегайте АС от повышенной влажности, попадания воды ипыли.
•Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 мот нагревательных при-
боров. Не подвергайте воздействию прямых солнечных лучей.
•Не размещайте на АС, атакже вблизи системы источники открытого пламени.
•Не устанавливайте АС вместах снедостаточной вентиляцией. Минимальный воздушный за-
зор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покры-
вайте салфетками или подобными предметами, затрудняющими охлаждение.
•Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Акустическая система (АС) Sven 235 предназначена для воспроизведения музыки иозвучи-
вания игр, фильмов ипроч. АС имеет встроенные усилитель, акустический исигнальный
кабели, благодаря чему может быть подключена кПК, ноутбуку, МР3 или CD-плееру либо
другим источникам звука. Колонка, которая имеет аудиовход ипанель управления, условно
названа активной.
Особенности АС
•Встроенный трансформаторный источник питания
•Акустическая система совместима сPC, DVD/Media-проигрывателями, мобильными уст-
ройствами идругими источниками звука
•Встроенный сигнальный кабель сmini-jack 3,5 мм для подключения источников сигнала
•Регулировка уровня громкости
•Выключатель питания
•Разъем для поключения наушников
•Материал корпуса колонок – ABS-пластикк
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать по-
ражение электрическим током.
RUS
2
Мультимедийная
акустическая система 2.0

5. ПОДГОТОВКА ИПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее одного
метра.
• Возможно небольшое искажение изображения у
сверхчувствительных мониторов ителевизоров, поэтому устанавливайте АС подальше от этих
устройств.
Подключение АС
Акустическая система Sven 235 может быть подключена практически клюбым источникам
аудиосигнала: DVD/CD, звуковой карте ПК ит. п. (см. рис. 2 ниже).
• Перед подключением убедитесь, что АС отключена от сети.
• Вставьте штекер встроенного вактивную колонку сигнального кабеля ввыходной разъём зву-
ковой карты компьютера, МР3/CD-плеера ит. д., как показано на рис. 2. Воспользуйтесь пе-
реходником mini-jack к2RCA (не входит вкомплект) для подключения DVD-проигрывателя,
телевизора.
• Вставьте вилку шнура питания всетевую розетку.
• Поверните ручку регулятора громкости VOLUME cна минимум, включите питание выклю-
чателем POWER bна активной колонке. Загорится индикатор питания a.
Панель управления
aИндикатор питания
bPOWER: выключатель питания
cVOLUME: регулятор уровня громкости
d: разъем для подключения наушников
Рис. 1. Панель управления
POWER VOLUME
a
bc
d
Активная
колонка
Пассивная
колонка

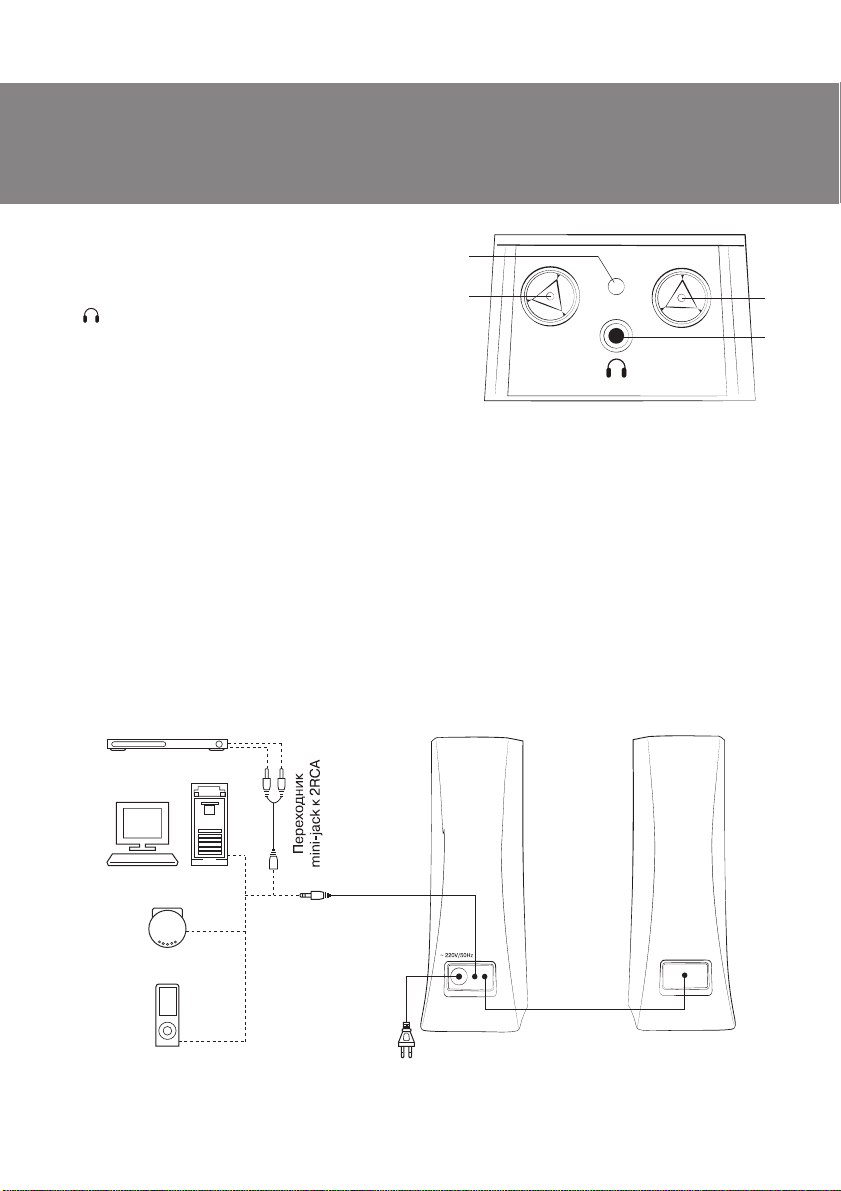

Рис. 2. Схема подключения
Встроенный
сигнальный
кабель
Шнур
питания Акустический
кабель
CD
Компьютер
DVD
Плеер
RUS
3
Руководство
по эксплуатации sven 235

6. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность
АС не включается.
Нет звука или в
колонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена ксети.
Не включен сетевой выключатель.
Регулятор громкости установлен
вположение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Регуляторами громкости на ис-
точниках сигнала иАС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией вближайший сервисцентр. Не ремонтируйте изделие самостоятельно.
Характеристики иединицы измерения
Выходная мощность (RMS), Вт
Диапазон частот, Гц
Размеры динамиков, мм
Напряжение питания, В
Размеры (одной колонки) (Ш× В× Г), мм
Вес, кг
Значение
4 (2 × 2)
100 – 20 000
50 × 90
~ 220/50
70 × 200 × 78
0,59
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
•Технические характеристики, приведенные втаблице, справочные ине могут служить
основанием для претензий.
•Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические ха-
рактеристики икомплектность могут быть изменены без предварительного уведом-
ления.
• Подстройте ручку регулятора громкости VOLUME cна необходимый уровень.
•Наушники подключайте к
разъем уd(см. рис. 1).
Примечания:
• По завершении использования АС не забудьте отключить кабель питания от сети.
• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой
карты Line-Out.
RUS
4
Мультимедийная
акустическая система 2.0

КЕРІВНИЦТВО
ЗЕКСПЛУАТАЦІЇ
www.sven.fi
Мультимедійна USB
акустична система 2.0
SVEN 235

Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2014. SVEN PTE. LTD. Версiя1.0 (V 1.0).
Це Керівництво та інформація, що міститься вньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки євласністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього Керівництва надана на умовах «як є». Автор івидавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься уцьому Керівництві.
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ ...............................................................
2. КОМПЛЕКТНІСТЬ АС .....................................................................
3. ЗАХОДИ БЕЗПЕКИ .........................................................................
4. ТЕХНІЧНИЙ ОПИС ...............................................................................
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ ...........................................................
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..............................................................
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ .............................................................
ENG ..................................................................................................
1
5
6
7
7
7
8
9
9
10
1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
•Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться уфірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу жзверніться до продавця.
•Просимо Вас перевірити комплектність інаявність гарантійного талона. Переконайтеся
втому, що вгарантійному талоні проставлено штамп магазину, розбірливий підпис або
штамп продавця ідата продажу, номер товару співпадає зі вказаним уталоні. Пам’ятайте, що
при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний
ремонт.
•Не вмикайте виріб одразу після того, як внесли його вприміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати вумовах кімнатної температури не
менше 4-хгодин.
•Перед експлуатацією пристрою уважно ознайомтеся зцим Керівництвом ізбережіть його
на увесь період користування.
Технічна підтримка розміщена на сайтi www.sven.fi.
Також тут Ви зможете знайти оновлену версію цього Керівництва.
UKR
6
Мультимедійна
акустична система 2.0

2. КОМПЛЕКТНІСТЬ АС
• Активна колонка — 1 шт.
• Пасивна колонка — 1 шт.
• Керівництво зексплуатації — 1 шт.
• Гарантійний талон — 1 шт.
3. ЗАХОДИ БЕЗПЕКИ
•Щоб уникнути ураження електричним струмом, не розбирайте АС іне ремонтуйте самос-
тійно. Обслуговування іремонт повинні здійснювати лише кваліфіковані фахівці сервіс-
ного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi.
•Не допускайте замикання дротів (утому числі й«заземлених») колонок АС між собою, на
корпус підсилювача іна землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
•Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. змоменту
вилучення вилки зрозетки.
•Оберігайте АС від потрапляння вотвори сторонніх предметів.
•Оберігайте АС від підвищеної вологості, потрапляння води іпилу.
•Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 мвід нагрівальних при-
ладів. Не піддавайте впливу прямих сонячних променів.
•Не розміщуйте на АС, атакож поблизу системи жодних джерел відкритого полум’я.
•Не встановлюйте АС вмісцях знедостатньою вентиляцією. Мінімальний доступ повітря –
10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.
•Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
4. ТЕХНІЧНИЙ ОПИС
Акустична система (АС) Sven 235 призначена для відтворення музики та озвучування ігор,
фільмів тощо. АС оснащена вмонтованими підсилювачем, акустичним та сигнальним кабе-
лями, завдяки чому може бути підключена практично до будь-яких джерел аудіосигналу
(CD/DVD-програвачів, телевізора, ПК тощо). Колонка, яка має аудіовхід та панель управління,
умовно названа активною .
Особливості АС
• Вмонтоване трансформаторне джерело живлення
• Акустична система сумісна зPC, DVD/Media-програвачами, мобільними телефонами та інши-
ми джерелами звуку
• Вмонтований сигнальний кабель зmini-jack 3,5 мм для підключення джерел сигналу
• Регулювання рівня гучності
• Вимикач живлення
• Роз’єм для підключення навушників
• Матеріал корпусу колонок — пластик
Увага! Усередині корпусу на елементах без ізоляції євисока
напруга, що може викликати ураження електричним струмом.
UKR
7
sven 235
Керівництво зексплуатації

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симет-
рично на відстані не менше одного метра.
• Можливе невелике спотворення зображення
унадчутливих моніторів ітелевізорів, тому вста-
новлюйте АС якомога далі від цих пристроїв.
Підключення АС
Акустична система Sven 235 може бути підключена практично до будь-яких джерел аудіо-
сигналу: DVD/CD, звукової карти комп’ютера тощо (див. мал. 2 нижче).
• Перед підключенням переконайтеся, що АС відключена від мережі.
• Вставте штекер вмонтованого вактивну колонку сигнального кабеля увихідний роз’єм звуко-
вої карти комп’ютера, МР3 чи CD програвача тощо, як показано на мал. 2. Скористуйтеся
перехідником mini-jack до 2RCA (не входить до комплекту) для підключення DVD-програвача,
телевізора.
• Вставте вилку кабелю живлення вмережеву розетку.
• Поверніть ручку регулятора гучності VOLUME cна мінімум, увімкніть живлення вимикачем
POWER bна активній колонці. Загориться індикатор живлення a.
Панель управління
a Індикатор живлення
bPOWER:
вимикач живлення я
cVOLUME:
регулятор гучності
d:
Роз’єм для навушників

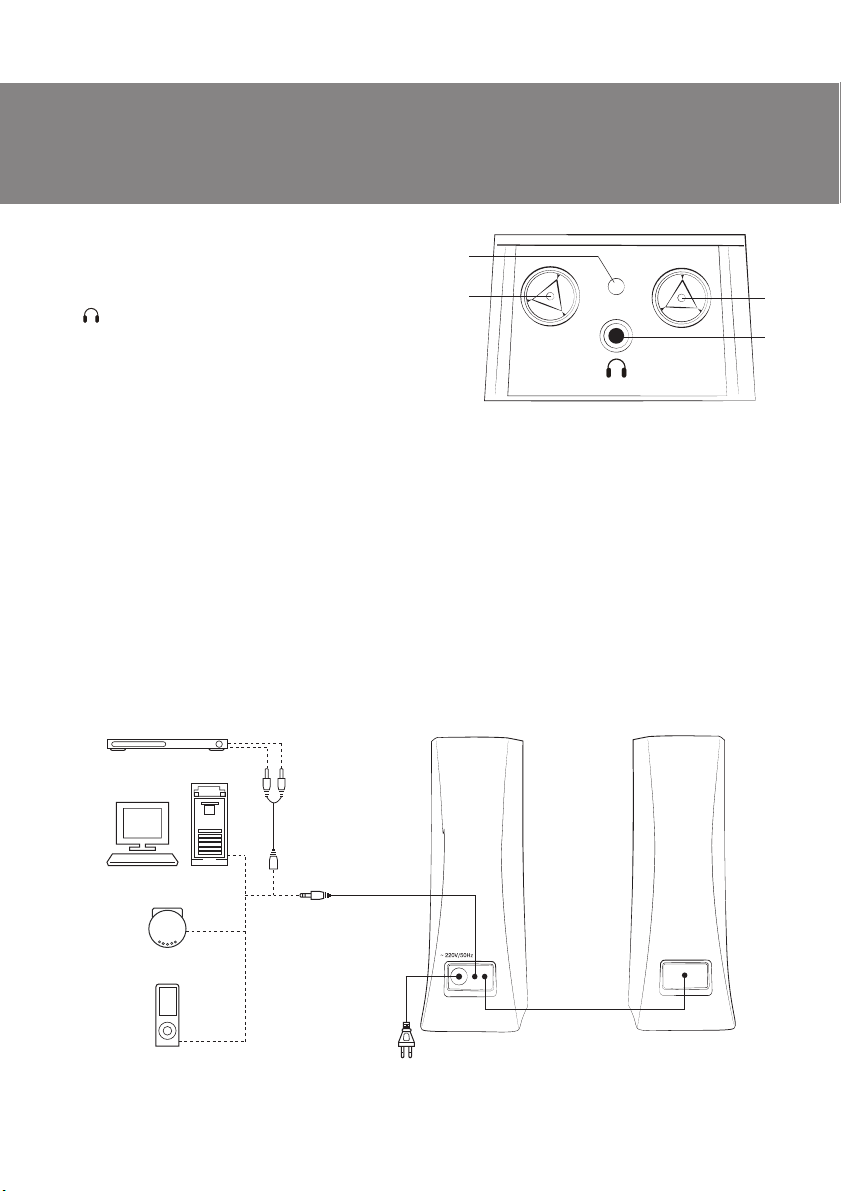

Мал. 1. Панель управління
POWER VOLUME
a
bc
d
Активна
колонка
Пасивна
колонка
Мал. 2. Схема підключення
Вмонтований
сигнальний
кабель
Шнур
питания Акустичний
кабель
CD
Комп’ютер
DVD
Плеєр
UKR
8
Мультимедійна
акустична система 2.0
Перехідник
mini-jack до 2RCA

6. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Несправність
АС не вмикається.
Немає звуку або у
колонках АС занадто
тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено
вположення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор
гучності.
Підключіть правильно джерела
сигналу.
Регуляторами гучності джерела
сигналу та АС зменшіть
величину вхідного сигналу.
Якщо жоден зі вказаних вище способів не дає змогу вирішити проблему, будь ласка, звер-
ніться за професійною консультацією до найближчого до Вас сервісного центру. Ніколи не на-
магайтеся ремонтувати АС самостійно.
Харак теристики та одиниці виміру
Вихідна потужність, Вт (RMS)
Діапазон частот, Гц
Діаметр динаміків, мм
Напруга живлення, В/Гц
Розміри (однієї колонки) (Ш× В× Г), мм
Вага, кг
Значення
4 (2 × 2)
100 – 20 000
50 × 90
~ 220/50
70 × 200 × 78
0,59
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені втаблиці, довідкові іне можуть служити підставою
для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. Зцієї причини тех-
нічні характеристики та комплектність можуть бути змінені без попереднього повідом-
лення.
• Підлаштуйте ручку регулятора гучності VOLUME cна необхідний рівень.
•Навушники підключайте до гнізда d((див. мал. 1).
Примітки:
Після закінчення використання АС не забудьте відключити кабель живлення АС від
мережі живлення. Для підвищення якості відтворення звуку скористайтеся виходом
звукової карти Line-Out.
UKR
9
sven 235
Керівництво зексплуатації
