Swann Wireless OutdoorCam SW231-WDC User manual

363636
© Swann Communications 2009
Swann Communications USA Inc.
12636 Clark Street
Santa Fe Springs CA 90670
USA
Swann Communications PTY. LTD.
Building 4, 650 Church Street,
Richmond, Victoria 3121
Australia
Información sobre la garantía
Centro de asistencia técnica
Soporte Técnico Swann
Todos los países Correo Electrónico: [e-mail]
Atención Telefónica al Usuario
Ver http://www.worldtimeserver.com para obtener información acerca de las
distintas zonas horarias y la hora en Melbourne Australia, comparada con su
hora local.
ESTADOS UNIDOS Sin costo
1800-627-2799
(Dom, 2pm-10pm HP EE.UU.Lun-Juev, 6am-10pm, HP EE.UU.
Viern, 6am-2pm HP EE.UU.)
ESTADOS UNIDOS Cambios & Devoluciones
562-777-2551
(Lun-Viern, 9am-5pm HP EE.UU.)
Swann Communications garantiza este producto por defectos de fabricación y material,
por un período de un (1) año a partir de la fecha original de compra. Usted deberá
presentar su recibo como prueba de la fecha de compra para validar la garantía.
Cualquier unidad que se compruebe defectuosa durante el período antes citado será
reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción
exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el
período que falte de la garantía original de un año, el que resulte más largo de los dos.
El usuario final asume los costos de fletes incurrido para enviar el producto a los centros
de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que
incurran cuando envía desde y hacia cualquier país distinto al país de origen. La garantía
no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad
de utilizar este producto. Cualquier costo asociado con la adaptación o remoción
de este producto por parte de un vendedor o de otra persona, o cualquier costo
asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica
exclusivamente al comprador original del producto, y no es transferible a terceros.
Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier
componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas
las garantías.
1
SW231-WCH / SW231-WDC
SW231-WOY / SW233-W2Y
SW233-W3Y / SW231-WCX
SW233-W2B
www.swannsecurity.com
SR231-W0Y-10006-110209
Wireless OutdoorCam™
Security Camera & Receiver
Operating Instructions
™
™
Advanced security made easy

222
FCC Verification:
NOTE: This equipment has been tested and found to comply with the limits for
Class B digital device, pursuant to part 15 of the FCC Rules. These limits are de-
signed to provide reasonable protection against harmful interference in a residen-
tial installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio or television reception, which can be deter-
mined by turning the equipment off and on, the user is encouraged to try to cor-
rect the interference by one or more of the following measures:
· Reorient or relocate the receiving antenna
· Increase the separation between the equipment and the receiver
· Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected
· Consult the dealer or an experienced radio/TV technician for help
IMPORTANT NOTE: Prohibition against eavesdropping
Except for the operations of law enforcement officers conducted under lawful
authority, no person shall use, either directly or indirectly, a device operated pursu-
ant to the provisions of this Part for the purpose of overhearing or recording the
private conversations of others unless such use is authorized by all of the parties
engaging in the conversation.
WARNING: Modifications not approved by the party responsible for compliance
could void user’s authority to operate the equipment.
IMPORTANT SAFETY INSTRUCTIONS:
· Make sure product is fixed correctly and stable if fastened in place
· Do not operate if wires and terminals are exposed
Before You Begin
2 35
Especificaciones técnicas
35
Video
Sensor de Imagen CMOS de 1/3”
Resolución de Imagen 380 Líneas de Televisión
Número de Píxeles Efectivos NTSC: 510 x 492 / PAL: 628 x 582
Obturador Electrónico 1/60 - 1/15,000 NTSC / 1/50 - 1/15,000 PAL
Radio de Señal / Ruido > 48 dB
Balance de Blancos Automático
Control de Ganancia Automático
Compensación de Luz Posterior Sí
Modo Día/Noche Color durante el día /
Cambia a B y N en la noche
Iluminación Mínima 0 Lux (IR encendido)
Lente 6 mm
Ángulo de Visión 53 grados
Visión Nocturna
Distancia de Visión Nocturna Hasta 26 pies / 8m
Número de LEDs Infrarrojos 11
Inalámbrico
Digital o Análogo Análogo
Rango de Transmisión Máx. Hasta 165 pies / 50m
Rango Típico 65 pies / 20m
Frecuencia 2.4 GHz
Canales de Transmisión 4
General
Energía de Funcionamiento DC 12V
Temperatura de Funcionamiento -10°C ~ 50°C / -14°F ~ 122°F
Construcción de la Caja Aluminum
Dimensiones Cámara y Soporte 5.1” x 2.0” x 2.0” / 130mm x 50mm x 50mm
Peso – Cámara y Soporte 8.6 oz / 245 g
Dimensiones – Receptor 1.0” x 3.1” x 4.3” / 25mm x 80mm x 110mm
Peso – Receptor 6.5 oz / 185 g

343434
Solución de problemas
Problema: No puedo ver la cámara o receptor en mi TV.
Solución: Asegúrese que la cámara y receptor estén conectados y la televisión
o VCR esté sintonizado en el canal de entrada correcto como se describe en la
Página 6.
Problema: Lo único que veo es una imagen blanca en la noche.
Solución: Los LEDs infrarrojos de la cámara brillan una luz invisible que se refleja
en las superficies tales como vidrio causando luz blanca. Coloque la cámara del
otro lado de la ventana o coloque el lente de la cámara al ras contra la ventana
para intentar mejorar la visión nocturna o coloque la cámara en un área bien
iluminada.
Problema: Sigo teniendo interferencia en mi hogar.
Solución: La OutdoorCam Inalámbrica funciona con una frecuencia de 2.4GHz
como muchos aparatos tales como routers inalámbricos, teléfonos inalámbri-
cos, microondas. Si es posible mantenga las cámaras y receptores lejos de estos
aparatos.
Problema: El detector de movimiento sigue grabando interferencia de mis cá-
maras.
Solución: Las cámaras análogas tales como la OutdoorCam Inalámbrica no son
recomendadas para usar con DVRs debido a la potencial interferencia de otros
aparatos. Recomendamos usar cámara con cable o la cámara Inalámbrica Digital
ADW-300 que no sufre interferencia.
Problema: El cuadro guarda el cambiar a partir de una cámara al siguiente.
Solución: El receptor está en modo del lazo. En el movimiento del receptor el
interruptor de L del `hasta la posición de reposo.
Problema: Veo solamente 1 o 2 de mis cámaras cuando presiono el botón del
sistema.
Solución: Los canales en el receptor se apagan. Baje los interruptores a la
posición de trabajo para activar todas las cámaras.
Problema: Cuando intento accionar la cámara con una batería la imagen para el
transmitir después solamente de unas par de horas.
Solución: Esta cámara requiere una fuente constante de energía de funcionar.
Las baterías se pueden utilizar para la prueba temporal, propósitos de la colo-
cación pero la alimentación principal se recomienda para una solución de largo
plazo.
3
Table of Contents

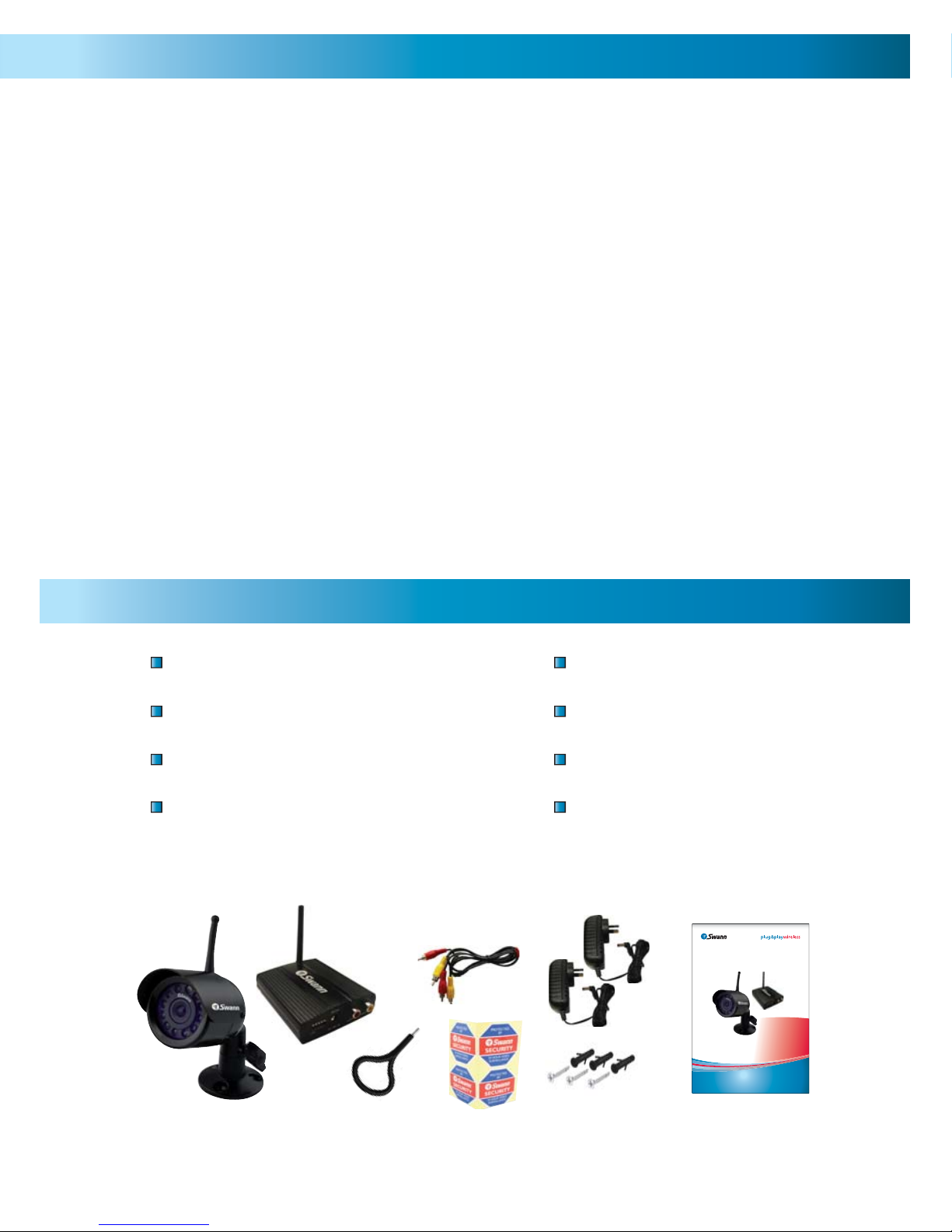

Package Contents
Before You Begin 2
Table of Contents 3
Package Contents 3
Direct to TV Connection Guide 4

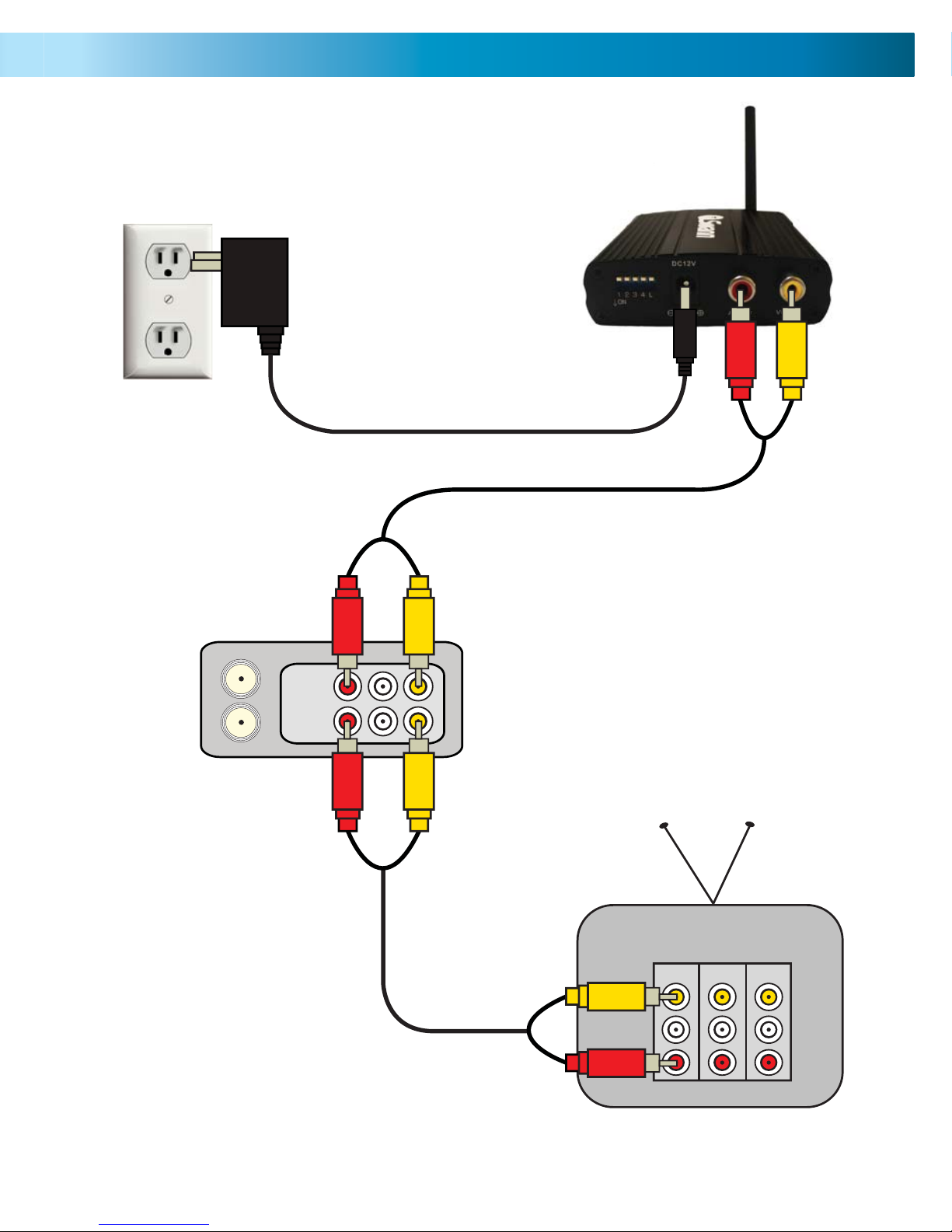

VCR / DVD Recorder Connection Guide 5
Viewing the Camera on a TV or VCR 6

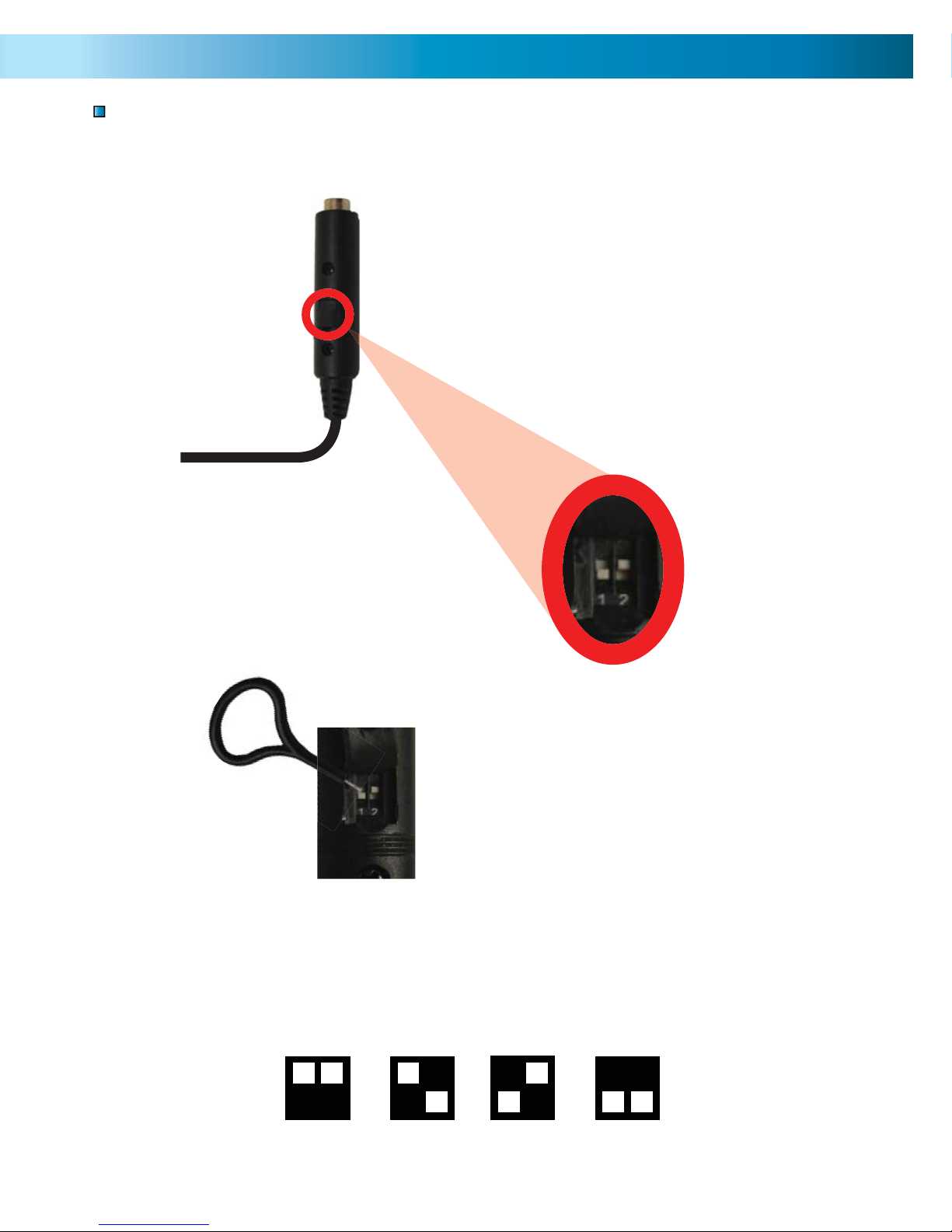

Setting / Changing the Camera Channel 7
Selecting Channels on the Receiver 8
Setting the Loop Mode 9
Camera Placement & Interference 9
Troubleshooting Guide 10
Technical Specifications 11
Helpdesk / Technical Support Details 12
Warranty Information 12
3
Wireless OutdoorCam*
Receiver with Antenna
A/V Cable
Dip Switch Tool
Power Adapters
Operating Instructions
Security Stickers
Mounting Hardware
SW231-WCH / SW231-WDC
SW231-WOY / SW233-W2Y
SW233-W3Y / SW231-WCX
www.swannsecurity.com
SR231-W0Y-10006-110209
Wireless OutdoorCam™
Security Camera & Receiver
Operating Instructions
™
™
Advanced security made easy
*Camera color may vary by region - 1, 2 or 3 Camera Packs

444

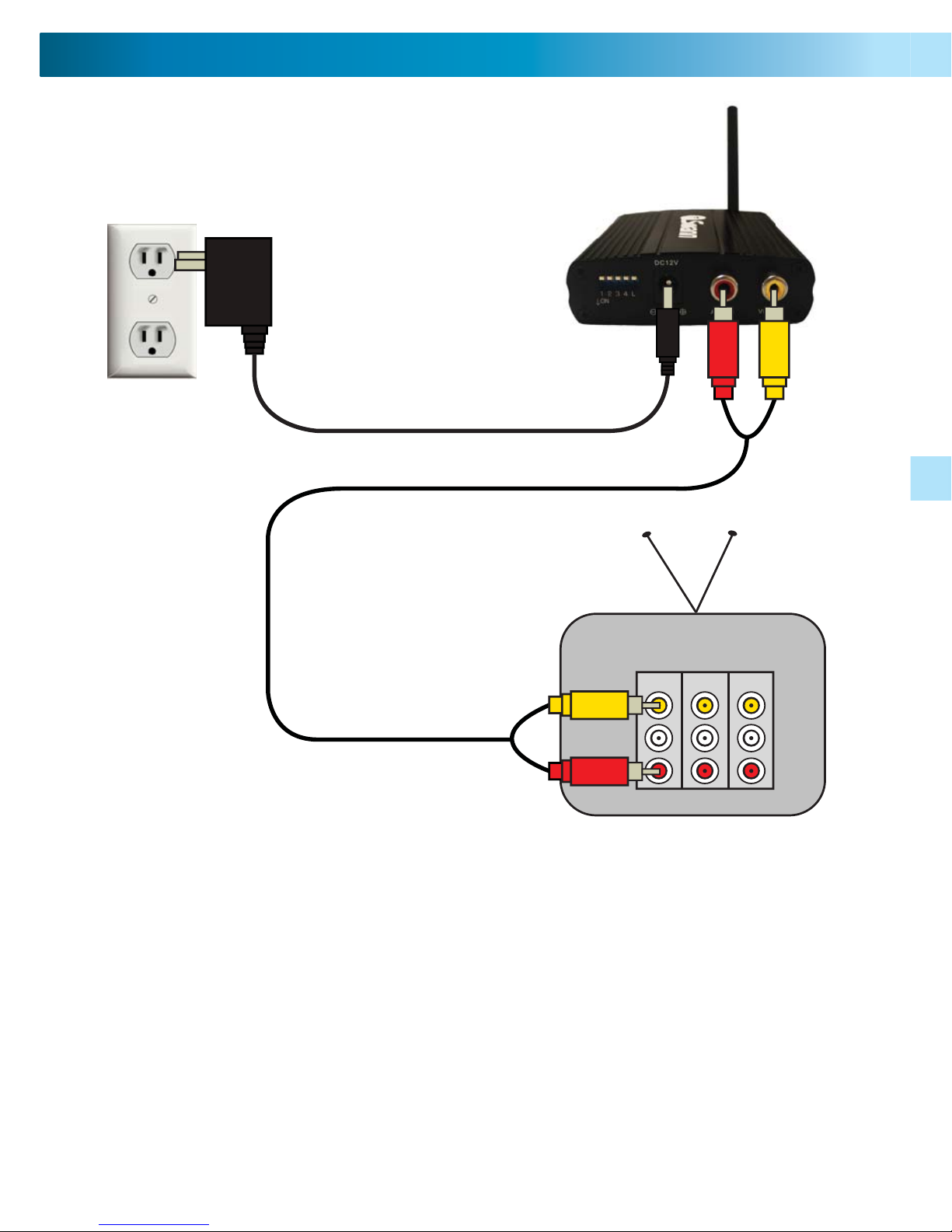

Direct to TV Connection Guide
Connect the A/V Cable to the
RCA plugs on the back of the
receiver
1
C
able to t
he
b
ack of t
he
INPUT 1 INPUT 3 OUTPUT
Connect the other end of the
A/V cable to the INPUT on
the back of your TV
2
Plug in the Receiver
Power Adapter
3
Note: if your TV or VCR does
not have a red RCA connection
use the white RCA connection
33
El Receptor Inalámbrico tiene un Modo de Ciclar integrado que mostrará en ciclo
todos los canales activos cada pocos segundos.
Para encender el Modo de Ciclar, mueva el interruptor “L” o Ciclar hacia abajo a la
posición de ENCENDIDO. El Receptor cambiará automáticamente entre los canales
activos cada pocos segundos.
Cuando el interruptor para Ciclar está ENCENDIDO el indicador LED en el frente
del Receptor parpadeará en ROJO en el canal activo actual.
La OutdoorCam Inalámbrica funciona con una frecuencia de 2.4 GHz. Algunos
aparatos tales como routers inalámbricos, microondas, teléfonos inalámbricos
pueden causar interferencia y afectar la calidad de la imagen ya que usan la misma
frecuencia. Si está experimentando interferencia o una mala calidad de imagen
intente los siguientes pasos:
- Mueva u oriente la cámara a una diferente ubicación.
- Ajuste o apunte la antena del receptor
- Limite el número de paredes, pisos entre la cámara y el receptor ya que esto
puede alterar dramáticamente la calidad de la imagen.
- Los materiales densos tales como concreto o metal impedirán la señal inalám-
brica; mueva la cámara y/o receptor lejos de materiales densos.
- Si es posible, mantenga la cámara y receptor lejos de aparatos conflictivos como
routers inalámbricos, microondas o teléfonos inalámbricos o muévalos de su lu-
gar.
- Asegúrese que todas las cámaras estén en canales de cámara distintos.
- Desconecte todos los aparatos inalámbricos para saber cuál está causando el
problema y ajuste su configuración de acuerdo a esto.
- Las cámaras análogas inalámbricas no son recomendadas para usarse con siste-
mas de DVR; si busca una solución de cámara inalámbrica con propósitos de gra-
bación, vea la ADW-300 digital inalámbrica (SW233-ADW) la cual no sufrirá inter-
ferencia.
Algunas señales inalámbricas pueden originarse en casas o negocios cercanos; en
este caso puede que se requiera de una cámara con cable.

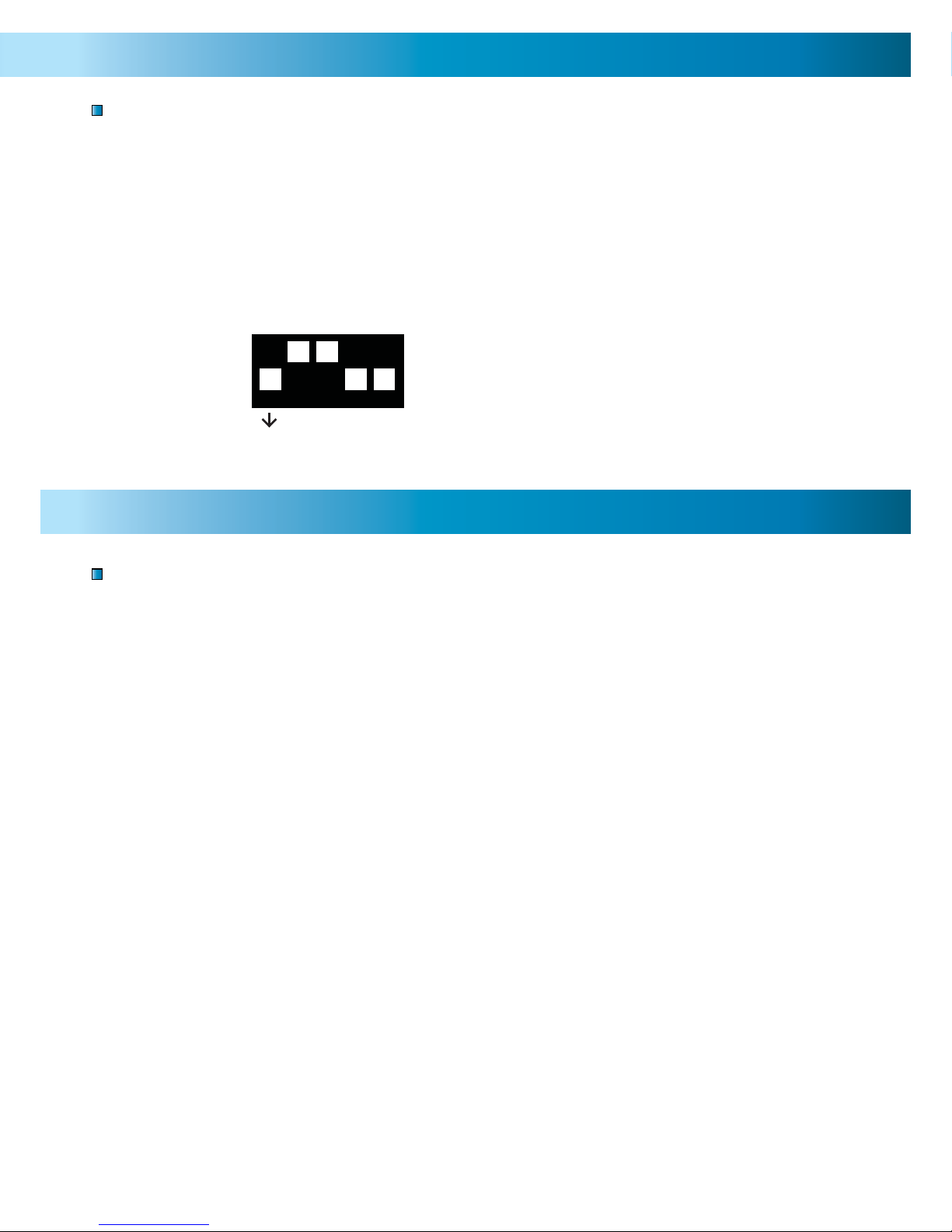

En este diagrama el Ciclar ha sido encendido
así como los Canales 1 y 4. El Receptor ciclará
entre el Canal 1 al Canal 4 cada pocos segundos.
123 4L
ON
Ajustando el Modo de Ciclar
Colocación de la Cámara e Interferencia

323232
Encendiendo o Apagando los Canales
El Receptor Inalámbrico es capaz de recibir hasta 4 canales separados. Para en-
cender los canales mueva los interruptores dip en el receptor a la posición de
‘ON’.
En el ejemplo siguiente el receptor muestra el canal 1 encendido. Ningún otro
canal aparecerá más que el Canal 1. Las cámaras solo aparecerán en canales en
posición de ‘ON’.
Cambiando Entre Canales Activos
El frente del Receptor Inalámbrico tiene 4 LEDs representando los 4 canales del
receptor. Cuando se enciende, el LED indica qué canal se muestra actualmente.
En el diagrama a continuación CH1 está encendido indicando que el Canal 1 se
mostrará en pantalla.
El Receptor Inalámbrico le permite cambiar manualmente entre los canales activos
presionando el botón SET.
Nota: El Receptor Inalámbrico sólo cambiará entre los canales activos que han sido
puestos en posición de ENCENDIDO como se describe anteriormente.
Para activar canales mueva el interrup-
tor de canal hacia abajo a la posición
de ‘ON’.
El Receptor tiene 4 luces indicando los
4 canales del Receptor
Si los interruptores están hacia arriba,
están en APAGADO y las cámaras no
aparecerán en la pantalla.
El botón SET cambiará manualmente
entre los canales activos
123 4L
ON
Seleccionando Canales en el Receptor
5
Connect the A/V Cable to the
RCA plugs on the back of the
receiver
1
C
able to t
he
b
ack of t
he
INPUT 1 INPUT 3 OUTPUT
Input
Output
Connect the other end of the
A/V cable to the INPUT on
the back of your VCR
2
Connect your VCR to your TV if it is not
already connected. Play a tape to ensure
it is connected properly
3
Plug in the Receiver
Power Adapter
4
VCR / DVD Recorder Connection Guide
Note: if your TV or VCR does
not have a red RCA connection
use the white RCA connection

6666
Viewing the Camera on a TV or VCR
Viewing the Wireless OutdoorCam connected directly to a TV
1. Connect the Camera and Receiver as described in Connection Guide Direct
to TV on page 4
2. Plug in the Receiver and Cameras
3. Turn on your TV
4. Press the INPUT button on your TV’s Remote Control until your camera /
receiver appears on screen. The majority of TVs will label this button as INPUT,
A/V, SOURCE, AUX, TV/AV, Channel 0. If you are unable to change the input on
your TV, consult the TV’s instruction manual or contact your
TV’s manufacturer.
Viewing and Recording the Wireless OutdoorCam on a VCR or DVD
Recorder
1. Connect the camera and receiver as described in the VCR/DVD Recorder
Connection Guide
2. Plug in the Receiver and Cameras
3. Turn on your TV and VCR
4. Play a tape to confirm your TV is on the correct channel, then press stop
5. Press the INPUT button on your VCR’s Remote Control until your camera /
receiver appears on screen. The majority of TVs will label this button as INPUT,
A/V, SOURCE, AUX, TV/AV, Channel 0. If you are unable to change the input on
your TV, consult the TV’s instruction manual or contact your TV’s manufacturer.
*The INPUT button is sometimes labeled Input, Source, Line In, L1, L2, AUX,
A/V, channel 0 etc. Consult the TV or VCR instruction manual for details about
changing input channels on your device.
3131
Ajustando / Cambiando el Canal de la Cámara
La OutdoorCam Inalámbrica funciona en un rango de frecuencia 2.4 GHz. Es ca-
paz de transmitir en 4 canales. Siga los pasos a continuación para ajustar o cambiar
el canal de frecuencia de la cámara.
Canal1 Canal 3 Canal 2 Canal 4
Jale para abrir la aleta de hule en el
cable de energía de la cámara.
Localice los 2 interruptores
dip bajo la aleta de hule.
Use la Herramienta del Interruptor
Dip para mover los interruptores
para cambiar los canales de trans-
misión de la cámara.
Ajuste el canal de la cámara según la configuración de interruptor
a continuación. No ajuste las cámaras múltiples en el mismo canal
o aparecerá interferencia en la pantalla.
1
2
3
4
1 2 1 2 1 2 1 2

30303030
Viendo la Cámara en su Televisión o VCR
Viendo la Wireless OutdoorCam en una Televisión
1. Conecte la Cámara y Receptor como se describe en la Guía de Conexión Di-
recto a la Televisión en la página 4.
2. Conecte el Receptor y las Cámaras
3. Encienda su Televisión
4. Presione el botón de ENTRADA en el Control Remoto de su Televisión hasta
que su cámara / receptor aparezca en su pantalla. La mayoría de las televisiones
nombrarán este botón como ENTRADA, A/V, FUENTE, AUX, TV/AV, Canal 0. Si no
puede cambiar la entrada en su televisión, consulte el manual de instrucciones de
su televisión o contacte al fabricante de su televisión.
Viendo y Grabando la OutdoorCam Inalámbrica en un VCR o Grabadora
DVD
1. Conecte la cámara y receptor como se describe en la Guía de Conexión a VCR/
Grabadora DVD.
2. Enchufe el Receptor y las Cámaras.
3. Encienda su televisión y VCR.
4. Reproduzca una cinta para confirmar que su televisión esté en el canal cor-
recto, luego presione detener.
5. Presione el botón de ENTRADA en el Control Remoto de su VCR hasta que su
cámara/receptor aparezca en su pantalla. La mayoría de las televisiones nom-
brarán este botón como ENTRADA, A/V, FUENTE, AUX, TV/AV, Canal 0. Si no
puede cambiar la entrada en su televisión, consulte el manual de instrucciones de
su televisión o contacte al fabricante de su televisión.
*El botón de ENTRADA es a veces nombrado Entrada, Fuente, Línea, L1, L2,
AUX, A/V, canal 0, etc. Consulte el manual de instrucciones de su televisión o
VCR por destalles sobre cómo cambiar los canales de entrada en su aparato.
77
Setting / Changing the Camera Channel
The Wireless OutdoorCam operates in the 2.4GHz frequency range. It is capable
of transmitting on 4 channels. Follow the steps below to set or change the fre-
quency channel of the camera.
Channel 1 Channel 3 Channel 2 Channel 4
Pull open the rubber flap on
the camera’s power cable
Locate the 2 dip switches
under the rubber flap
Use the Dip Switch Tool to flip
the switches to change the
camera’s transmitting channel
Set the camera channel as per the switch configuration below. Do
not set multiple cameras on the same channel or interference will
appear on screen
1
2
3
4
1 2 1 2 1 2 1 2

888
Turning Channels ON or OFF
The Wireless Receiver is capable of receiving up to 4 separate channels. To turn on
channels move the dip switches on the receiver down to the ON position.
In the example below the receiver shows channel 1 is ON. No other channel will
appear other than Channel 1. Cameras will only appear on channels in the ON
position.
Switching Between Active Channels
The front of the Wireless Receiver has 4 LEDs representing the 4 channels of the
receiver. When lit, the LED will indicate which channel is currently being displayed.
In the diagram below CH1 is lit up indicating Channel 1 will display on screen.
The Wireless Receiver allows you to manually switch between active channels by
pushing the SET button.
Note: The Wireless Receiver will only switch between active channels that have
been be set to the ON position as described above.
To activate channels move the channel
switch down to the ON position
The Receiver has 4 lights indicating
the 4 channels of the Receiver
If switches are up, they are set to OFF
and cameras will not appear on screen
The SET button will manually switch
between active channels
123 4L
ON
Selecting Channels on the Receiver
29
Conecte el Cable A/V a los
enchufes RCA en la parte
posterior del receptor
1
A
/V
a los
a
p
arte
p
to
r
INPUT 1 INPUT 3 OUTPUT
Input
Output
Conecte el otro extremo del
cable A/V a la ENTRADA en
la parte posterior de su VCR
2
Conecte su VCR con su TV si no
está conectada ya. Juegue una
cinta video para asegurarse que
está conectada correctamente
3
Conecte el Adaptador
de Energía del Receptor
4
Conexión al VCR / DVD
Nota: Si su televisión o VCR no
tiene la conexión roja de RCA
use la conexión blanca de RCA

282828
Conexión directa al TV
Conecte el Cable A/V a
los enchufes RCA en la
parte posterior del receptor
1
A
/V
a
e
n la
l rece
p
tor
INPUT 1 INPUT 3 OUTPUT
Conecte el otro extremo del
cable A/V a la ENTRADA en
la parte posterior de su TV
2
Conecte el Adaptador
de Energía del Receptor
3
Nota: Si su televisión o VCR no
tiene la conexión roja de RCA
use la conexión blanca de RCA
9
The Wireless Receiver has a built in Loop Mode that will display cycle between all
active channels every few seconds.
To turn Loop Mode on, move the ’L’ or Loop switch down to the ON position. The
Receiver will automatically switch between active channels every few seconds.
When the Loop switch is ON the LED indicator on the front of the Receiver will
flash RED on the current active channel.
The Wireless OutdoorCam operates on 2.4GHz frequency. Some devices such as
wireless routers, microwaves, cordless phones can cause interference and affect
picture quality as they use the same frequency. If you are experiencing interference
or poor image quality try the following steps:
- move or orient the camera in a different location
- adjust or aim the receiver antenna
- limit the number of walls, floors between the camera and receiver as this can
dramatically alter picture quality
- dense materials such as concrete or metal will impede the wireless signal; move
the camera and/or receiver away from dense materials
- if possible keep the camera and receiver away from or move conflicting devices
such as wireless routers, microwaves, cordless phones
- make sure all cameras are set to different camera channels
- disconnect all other wireless devices to find out which is causing the problem and
adjust your setup accordingly
- analog wireless cameras are not recommended for use with DVR systems; if you
are looking for a wireless camera solution for recording purposes see the digital
wireless ADW-300 (SW233-ADW) which will not suffer from interference
- some wireless signals may originate from nearby homes or businesses; in this case
a wired camera may be necessary
In this diagram Loop has been turned
on as well as Channels 1 and 4. The
Receiver will cycle from Channel 1 to
Channel 4 every few seconds.
123 4L
ON
Setting the Loop Mode
Camera Placement & Interference

101010
Troubleshooting Guide
Problem: I can’t see the camera or receiver on my TV.
Solution: Ensure the camera and receiver are plugged in and the TV or VCR is
tuned to the correct input channel as described on Page 6.
Problem: All I can see at night is a white image.
Solution: The camera’s infrared LEDs shine invisible light that reflects off surfaces
such as glass causing white light. Place the camera on the other side of windows
or place lens of camera flush against the window to try to improve the night
vision or place the camera in a well lit area.
Problem: I keep getting interference in my home or business.
Solution: The Wireless OutdoorCam operates on the 2.4GHz frequency like
many devices such as wireless routers, cordless phones, microwaves. If possible
keep the cameras and receivers away from these devices.
Problem: Motion detection on my DVR keeps recording interference from my
cameras.
Solution: Analog cameras such as the Wireless OutdoorCam are not
recommended for use with DVRs due to potential interference from other
devices. We recommend using wired cameras or the ADW-300 Digital Wireless
(SW233-ADW) camera that does not suffer from interference.
Problem: The picture keeps changing from one camera to the next.
Solution: The receiver is in Loop Mode. On the receiver move the ‘L’ switch up
to the Off position.
Problem: I only see 1 or 2 of my cameras when I press the Set button.
Solution: Channels on the receiver are turned off. Move the switches down to
the ON position to activate all cameras.
Problem: When I try to power the camera with a battery the image stops
transmitting after only a couple of hours.
Solution: This camera requires a constant supply of power to operate. Batter-
ies can be used for temporary testing, placement purposes but mains power is
recommended for a long term solution.
27
Antes que usted empiece 26
Tabla de contenido 27
Contenido del paquete 27
Conexión directa al TV 28
Conexión al VCR / DVD 29
Viendo la Cámara en su Televisión o VCR 30
Ajustando / Cambiando el Canal de la Cámara 31
Seleccionando Canales en el Receptor 32
Ajustando el Modo de Ciclar 33
Colocación de la Cámara e Interferencia 33
Solución de problemas 34
Especificaciones técnicas 35
Centro de asistencia técnica 36
Información sobre la garantía 36
27
Wireless OutdoorCam*
Receptor con Antena
Cable A/V
Herramienta de Interruptor Dip
Adaptadores de Energía
Instrucciones de Funcionamiento
Calcomanías de Seguridad
Equipo de Montaje
SW231-WCH / SW231-WDC
SW231-WOY / SW233-W2Y
SW233-W3Y / SW231-WCX
www.swannsecurity.com
SR231-W0Y-10006-110209
Wireless OutdoorCam™
Security Camera & Receiver
Operating Instructions
™
™
Advanced security made easy
*Disponible en negro y plata y Paquetes de 1, 2 o 3 Cámaras
Tabla de contenido
Contenido del paquete
