FORORD
Systemair har produsert og levert utstyr for
boligventilasjon i en årrekke. Anleggene er
installert i tusenvis av hjem, både i Norge og i
utlandet.
Selv om vi har brukt all vår erfaring i utviklingen,
avhenger det endelige resultatet også av riktig
prosjektering, installasjon og vedlikehold. Studer
derfor denne anvisningen nøye før arbeidet på-
begynnes.
Produsent og forhandler er ikke ansvarlig for
skade på utstyr eller brann som kan oppstå fordi
etterfølgende instruksjoner ikke er fulgt.
INNHOLDSFORTEGNELSE
BESKRIVELSE side 4
TEKNISKE DATA side 4
MONTASJE side 6
ELEKTRISK INSTALLASJON side 10
INNREGULERING side 12
BESKRIVELSE OG BRUK side 15
VEDLIKEHOLD OG RENGJØRING side 17
FEILSØKING side 19
FÖRORD
Systemair har producerat och levererat ut-
rustning för bostadsventilation i många år.
Och är installerade i tusentals hem, både i
Norge och utomlands.
Även om vi har använt all vår erfarenhet i
utvecklingen av produkterna, så krävs det att
projektering och installation utförs på ett riktigt
sätt för att resultatet ska bli bra. Studera därför
denna anvisning noga innan installationen
påbörjas.
Vi är inte ansvariga för skador på produkterna
som kan uppstå om inte dessa instruktioner
efterföljs.
INNEHÅLLSFÖRTECKNING
ALLMÄNT sidan 4
TEKNISKA DATA sidan 4
MONTAGE sidan 6
ELEKTRISKA INSTALLATIONER sidan 10
INJUSTERING sidan 12
ANVÄNDNING sidan 15
SKÖTSEL & RENGÖRING sidan 17
FELSÖKNING sidan 19

3
EINLEITUNG
Systemair stellt seit vielen Jahren Produkte zur
kontr. Wohnraumlüftung her. Tausende dieser
Systeme sind bereits in Norwegen und anderen
Ländern installiert.
Alle unsere Erfahrungen sind in die Entwicklung
dieser Systeme eingeflossen, doch letztendlich
sorgt eine sorgfältige Planung, Installation und
die Wartung über die korrekte Funktion der
Anlage. Daher muß diese Anleitung vor der
Installation genau durchgelesen werden.
Weder der Hersteller noch Ihr Lieferant ist
verantwortlich für Beschädigungen der Anlage
oder Feuer, welche durch unsachgemäße
Installation verursacht wird.
INHALT
BESCHREIBUNG Seite 5
TECHN. DATEN Seite 5
INSTALLATION Seite 7
ELEKTR. INSTALLATION Seite 11
INBETRIEBNAHME Seite 13
BESCHREIBUNG/GEBRAUCH Seite 16
WARTUNG UND REINIGUNG Seite 18
FEHLERSUCHE Seite 19
INTRODUCTION
Systemair has manufactured equipment for
domestic ventilation for many years. The
systems are installed in thousands of buildings
both in Norway and abroad.
All our experience has been put into the
development of the ventilation systems, but the
final result also depends on the quality of the
total planning, installation and maintenance.
Therefore this instruction manual must be care-
fully studied before the installation.
The manufacturer and the distributors will not be
responsible for damage on equipment or fire
caused by insufficient installation.
INDEX
DESCRIPTION page 5
TECHNICAL DATA page 5
INSTALLATION page 7
ELECTRICAL INSTALLATION page 11
COMMISSIONING page 13
DESCRIPTION AND USE page 16
MAINTENANCE AND CLEANING page 18
TROUBLESHOOTING page 19

4
Fig. 1
BESKRIVELSE
Villavent kjøkkenhette, type 251-10/B, er
beregnet for montasje under standard
overskap/ventilatorskap eller krydderhylle, og
benyttes sammen med Villavent ventilasjons-
aggregat beregnet på dette. Kjøkkenhetten kan
også benyttes sammen med sentralavtrekks-
vifter for flere leiligheter.
* Kjøkkenhetten er utstyrt med testlyskilder fra
fabrikk. Dette er lyspærer/lysrør som kun er
montert for funksjonstest under produksjon,
og som informasjon om hvilken type lyskilde
som kan benyttes.
Normalt vil ikke lyspærer/lysrør tåle transport,
lagring og montasje, og nye lyskilder må
beregnes montert før boligen tas i bruk. Lys-
kilden(e) er således ikke inklusiv i kjøkken-
hetten, og manglende funksjon ved over-
levering av boligen er derfor ikke Systemairs
ansvar.
TEKNISKE DATA

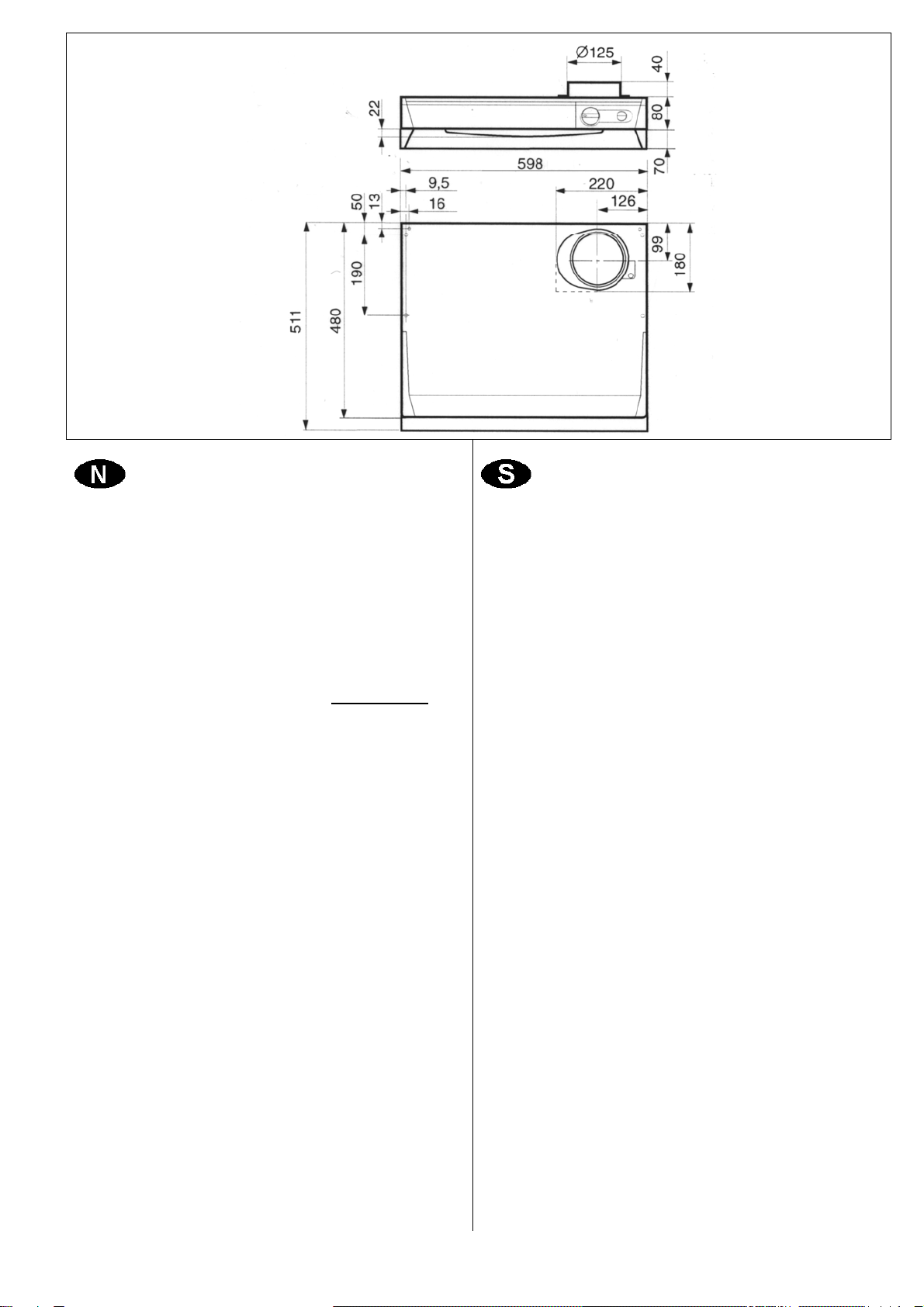

Mål: Jfr. fig. 1
Belysning: 11 W kompaktlysrør, sokkel
G23 *
Spenning: 230 V ~ 50 Hz, jordet
Kanaltilkobling: Ø125 mm
ALLMÄNT
Villavent spiskåpa, typ 251-10/B, är anpassad för
montage under ett överskåp eller kryddhylla och
kan sammankopplas med Villavent
ventilationsaggregat beräknad på detta.
Spiskåpan kan också användas tillsammans
med central frånluftsfläkt med flera lägenheter.
* Spiskåpan är utrustat med lysarmatur från
fabrik. Glödlampan/lysröret som är monterat i
spiskåpan är endast för funktionstest under
produktion och som en information vilken typ
lysarmatur som skall användas.
Normalt tål inte glödlampan/lysröret transport,
lagrings- och montagehantering, därför bör ny
lysarmatur installeras innan byggnaden tas i
bruk. Lysarmaturen ingår därför inte som
standard i spiskåpan och om den ej skulle
fungera vid överlämnandet av bostaden är det
därför ej Systemairs ansvar.
TEKNISKA DATA
Mått Fig. 1
Belysning 11 W kompaktlysrör, sockel G23
*
Spänning 230 V, 50 HZ, jordat
Kanalanslutning Ø 125 mm

5
BESCHREIBUNG
Die Villavent Dunstabzugshaube, Typ 251-10/B
ist für die Installation unter Standard Küchen-
schränken oder Regalen, in Verbindung mit
geeigneten Lüftungsgeräten von Villavent
konzipiert. Diese Haube kann ebenfalls
zusammen mit geeigneten zentralen
Abluftventilatoren installiert werden.
*Die Dunstabzughauben von Villavent werden
mit einer Glübirne ausgeliefert. Diese
Glühbirne wird für die Endkontrolle im Werk
montiert und verbleibt im Gerät, damit der
Kunde später weiß, welcher Typ Glühbirne
erfoderlich ist.
Oftmals sind diese Glühbirnen nach
Transport, Ein-/Auslagerung und Installation
nicht mehr funktionsfähig. Der Austausch
dieser Birne liegt außerhalb der Gewähr-
leistung von Systemair und muß vom Kunden
einkalkuliert werden.
TECHNISCHE DATEN
Abmessungen: Siehe fig. 1
Leuchte: 11 W Glühbirne, Fassung
G23 *
Netz: 230-240V, 50Hz
Kanalanschl.: Ø125 mm
DESCRIPTION
The Villavent cookerhood, type 251-10/B, is
designed for installation under standard kitchen
cupboard or spice rack, for connection to
Villavent ventilation units designed for this use.
The cookerhood can also be used together with
central extract fans installed for ventilation of
several apartments.
*The Villavent cookerhoods are supplied with
light bulb/tube from factory. These are used
during function testing in production, and are
left in the hood to inform the end user about
type of bulb/tube to be applied.
Normally light bulbs/tubes will not stand
transport, storing and installation. Changing of
light bulb/tube must therefore be counted on.
This will not be the responsibility of Systemair.
TECHNICAL DATA
Dimensions: See fig. 1
Light: 11 W compact bulb, socket
G23 *
Voltage: 230-240 V ~ 50 Hz, earthed
Duct connection: Ø125 mm

6
Fig. 2
Fig. 3
MONTASJE

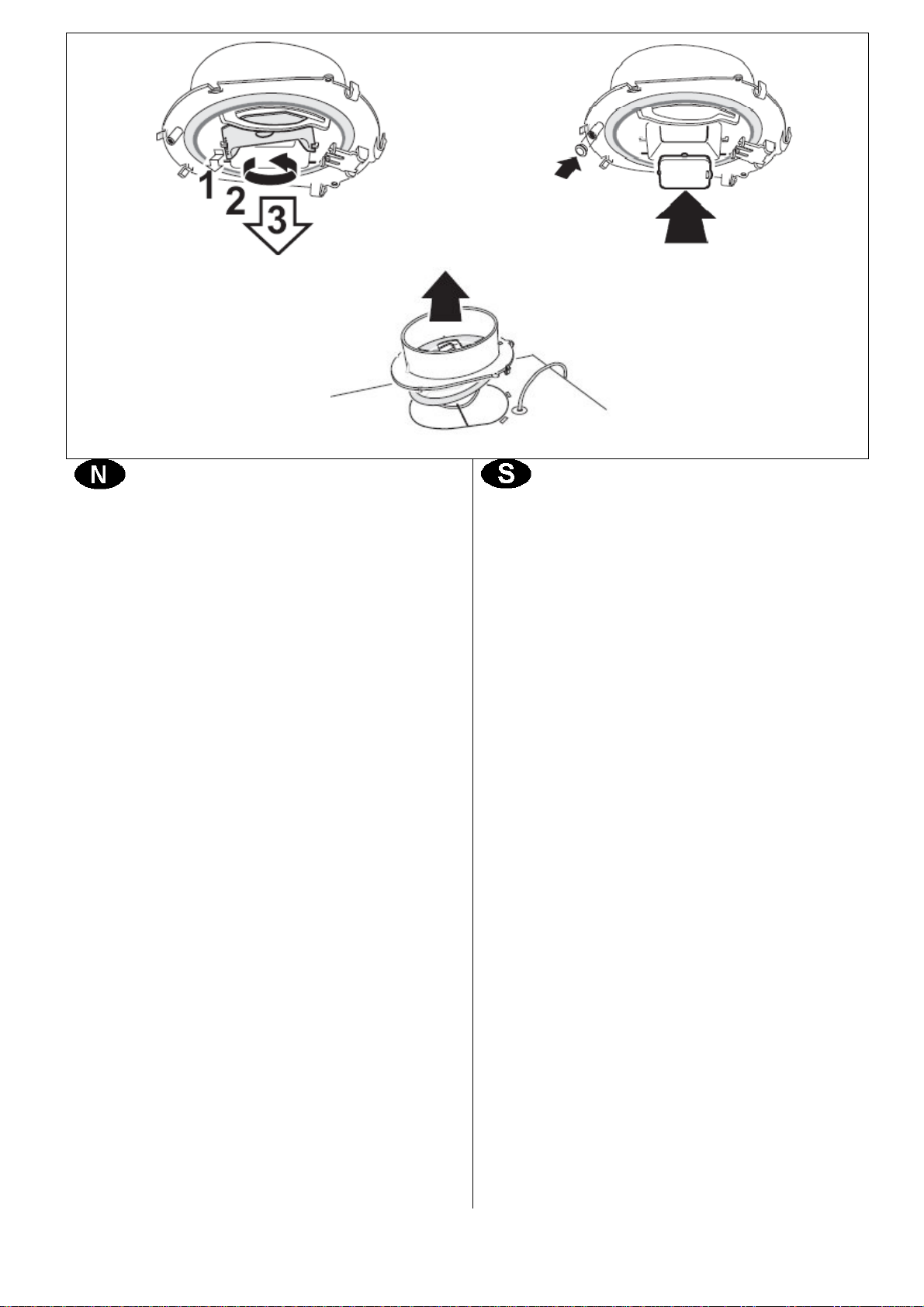

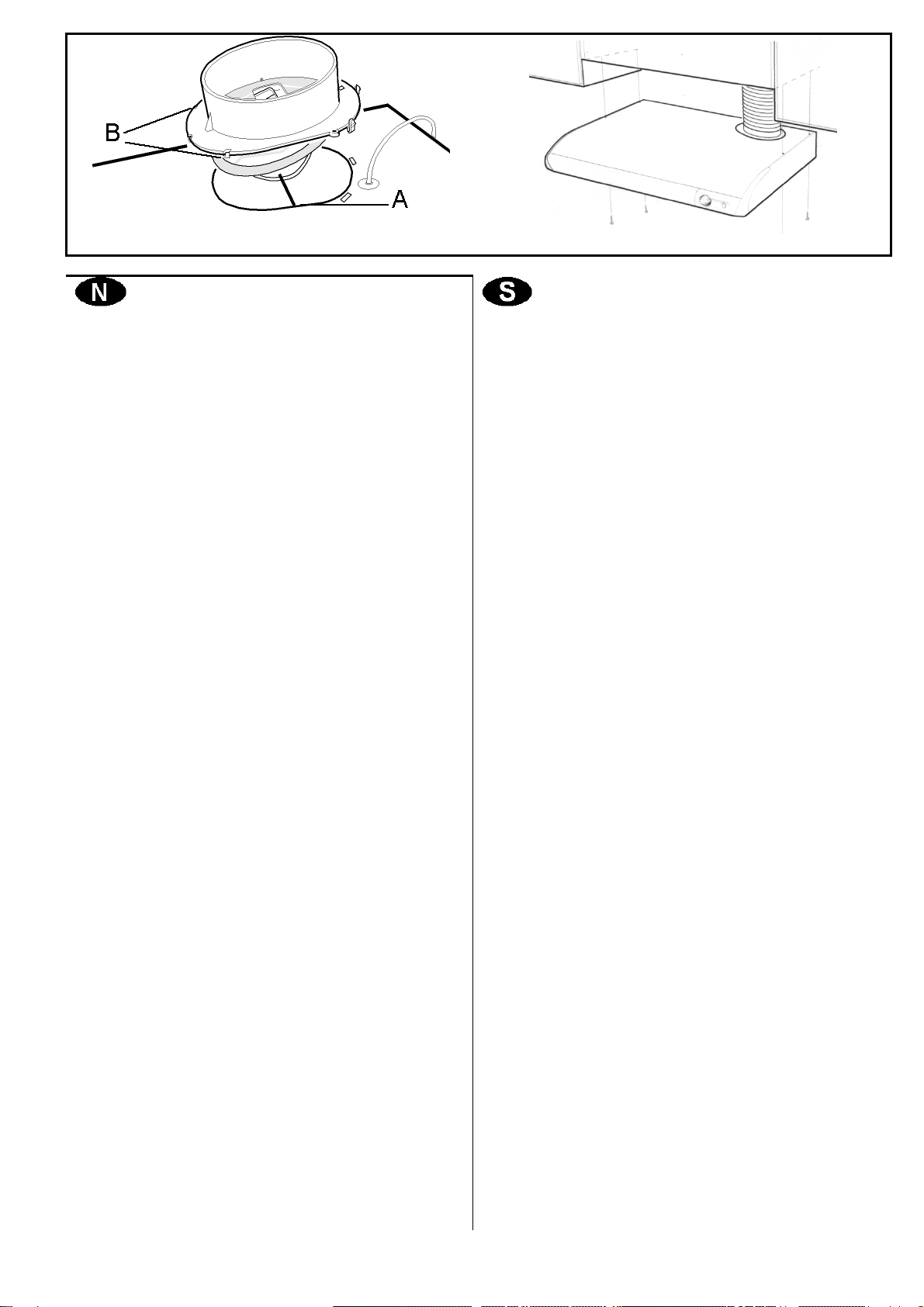

Montering av tilkoblingsstuss med spjeld
Før hetten plasseres, må tilkoblingsstussen
(som ligger inni hetten) monteres (jfr. fig. 2).
Dette gjøres ved å plassere spjeldakslingen, A,
under spjeldlokket, samtidig som festene, B i
framkant på stussen kommer under
platekanten. Stussen trykkes deretter på plass
og festes vha. ”snapp-låsene”.
Montering
Kjøkkenhetten kan monteres under standard
overskap/ventilatorskap ved hjelp av
medfølgende skruer, fig. 3. Opphengsbraketter
leveres som tilleggsutstyr, og kan benyttes for
alternativ montasje, fig. 4.
Plassering
Det stilles ingen spesielle krav til avstand
(høyde) mellom elektrisk komfyr og kjøkken-
hette/ kjøkkenventilator. Av ventilasjons-
tekniske grunner bør den frie åpningen mellom
kjøkkenhette og komfyr være minst mulig. For å
få gode arbeidsforhold, bør imidlertid
avstanden mellom underkanten av hetten og
komfyrtoppen vanligvis ikke være mindre enn
450 mm.
For gasskomfyr må avstand mellom gassbluss
og underkant kjøkkenhette være min. 650 mm
iht. EN60335-2-31

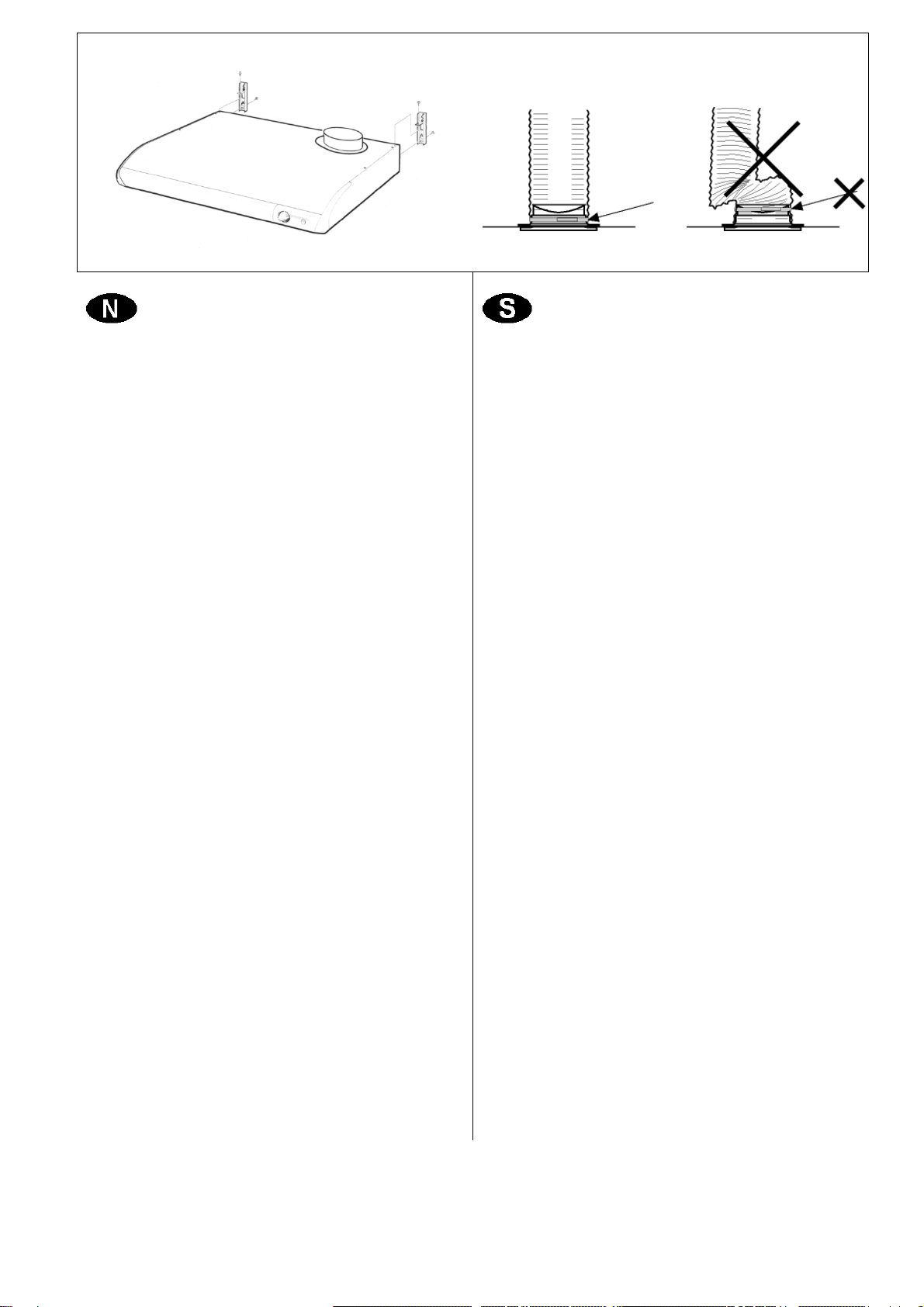

NB! Ved evt. bruk av fleksibel slange ved til-
kobling av kjøkkenhetten, påse at
”kanaltverrsnittet” ikke reduseres.
(Jfr. fig. 5).
MONTAGE
Montering av anslutningstos med spjäll
Före kåpan monteras, ska anslutningstosen
(som ligger inuti huven) på monteras (fig.2).
Detta görs genom att montera tätningen, A,
under spjälllocket, samtidigt som fästerna. B i
framkant på stosen placeras under kanten.
Stosen trycks därefter på plats och fästs vis
snäpplåsen.
Montering
Spiskåpan kan monteras under ett standard
överskåp med hjälp av medföljande skruvar, fig.
3. Upphängningsdon levereras som tillbehör, och
kan användas för alternativt montage, fig. 4.
Placering
Det finns inga speciella krav på avstånd mellan
elektrisk spis och spiskåpa. Av ventilations-
tekniska grunder bör den fria höjden mellan
spiskåpan och spisen vara minst möjligt. För att
få bästa arbetsförhållande bör emellertid
avståndet mellan underkant av spiskåpan och
spisen ej vara mindre än 450 mm.
För gasspis måste avståndet mellan gaslågan
och underkant spiskåpan vara min. 650 mm iht.
EN60335-2-31
OBS! Vid andvändning av flexibel slang vid
anslutning av kåpan, se till att kanalarean
inte reduceras (fig. 5).

7
INSTALLATION
Installation Kanalanschlußstück mit Klappe
Montieren Sie das mitgelieferte Anschlußstück
bevor sie die Dunstabzugshaube montieren
(fig.2): Positionieren Sie die Achse der Klappe
(A) unter den Deckel. Vergewissern Sie sich,
daß die Fix-punkte (B) auf der Unterseite sind.
Drücken Sie das Anschlußstück auf, bis die
Fixpunkte eingerastet sind.
Installation
Montieren sie die Dunstabzugshaube unter die
Küchenzeile/Ventilator-Hochschrank mit den
mitge-lieferten Schrauben (fig. 3).
Montagerahmen für anderweitige Montage
können als Zubehör mitge-liefert werden, fig. 4.
Platzierung
Es gibt keinen vorgeschriebenen Abstand
zwischen Elektroherd und Dunstabzug-
haube/Abluftventilator. Aus lüftungstechnischen
Gründen sollte der Abstand so gering als
möglich sein. Um aber noch vernünftig am
Herd arbeiten zu können sollte der Abstand
mindestens 450mm betragen.
Bei Gasherden ist ein Mindestabstand
zwischen Gasflamme und Unterkante Haube /
Abluftventilator von 650mm vorgeschrieben
(EN 60335-2-31).
Achtung! Wenn die Dunstabzugshaube und
das Kanalsystem mit Flexrohr
verbunden werden, darf der
Rohrdurchmesser nicht reduziert
werden. (fig. 5).
INSTALLATION
Installation of duct connector with damper
Mount the duct connector (provided) before
installing the cookerhood (see fig. 2). This is
done by positioning the damper axle, A, under
the damper lid. Make sure that the fixing devises,
B, are placed under the edge of the plate. Press
the connector into position and fix by means of
the snap locks.
Installation
Install the cookerhood under standard kitchen/
ventilator cupboard by means of the provided
screws, fig. 3. Mounting brackets, for alternative
installation, can be supplied as additional
equipment, fig. 4.
Placing
There is no special demand for distance (height)
between electrical cooker and
cookerhood/kitchen ventilator. For ventilation
technical reasons, free space between
cookerhood and cooker should be as small as
possible. In order to ensure good working
conditions by the cooker, the distance should
normally never be less than 450 mm.
For gas cookers the distance between gas flame
and bottom of the cookerhood/kitchen ventilator
must be minimum 650 mm re. EN60335-2-31.
NOTE!If flexible duct is installed for connection
between cookerhood and duct system,
make sure that the duct dimension is not
reduced (see fig. 5).

8
Fig. 4
Fig. 5
Ventilasjonskanal
Kanal mellom kjøkkenhette og ventilasjons-
aggregat legges opp så kort og rett som
mulig, slik at god kapasitet oppnås. Kanaler
skal være av ubrennbart materiale.
Spirokanaler (galv. stål) anbefales benyttet,
men slange godkjent for slik bruk kan
benyttes for fleksibel tilkobling ved selve
hetten. Kanalen skal kunne rengjøres, evt.
skiftes ut (se ”Vedlikehold og rengjøring”).
Kanal på kaldt loft eller i uoppvarmet rom må
isoleres for å unngå kondensering. Husk å
isolere alle kanaldeler.
NB! Vær nøye med montering av
kanalanlegget. Sammenpressede
kanaler, mangelfull festing eller isolering
etc. vil kunne redusere effektiviteten og
resultere i vannskader pga.
kondensering.
NB! For ytterligere informasjon om
kanalanlegg, se montasjeanvisning for
ventilasjonsaggregatet
Ventilationskanal
Kanalen mellan spiskåpan och aggregatet ska
vara så kort som möjligt, för att uppnå bra
kapacitet. Kanalerna ska vara av obrännbart
material. Använd spirokanaler (galv. Stålplåt),
flexibel slang är godkänd att använda vid
själva anslutningen av kåpan. Kanalen ska
kunna rengöras ( se skötsel och rengöring).
Kanaler monterade i kalla utrymmen ska
isoleras, för att undvika kondensering.Isolera
alla kanaldelar.
OBS!Var noga med monteringen av
kanaldelar. Dåligt ihop monterade
kanaler och isolering eller skador på
kanalen, ökar risken för dålig effektivitet
och vattenskador p ga kondensering.
OBS!För ytterligare information om
kanalmontering, se montageanvisning
för ventilationsaggregat.

9
Abluftkanal
Der Abluftkanal zwischen Dunstabzug und
WRG-Gerät sollte so gerade und kurz als
möglich verlegt werden. Der Kanal muß aus
nicht brenn-barem Material sein. Empfohlen
wird Spiro-Rohr
aus verz. Blech oder Alu. Der Kanal muß für
die Reinigung zugänglich sein (siehe
Bedienungs- und Wartungsanleitung).
Kanäle welche in Kaltbereichen verlegt
werden müssen zur Vermeidung von
Kondensatbildung isoliert werden. Auch die
Formteile dürfen dabei nicht vergessen
werden.
Achtung! Zusammengedrückte Kanäle,
unzu-längliche Befestigung und
Isoierung verringern den
Wirkungsgrad und können
Kondensataustritt führen.
Achtung! Weitere Informationen über das
Kanal-netz können Sie in der
Montageanleitung für das WRG-
Gerät nachlesen.
Ventilation duct
The duct between cookerhood and unit should
be as short and straight as possible to obtain
a good capacity. The duct must be of a non-
flammable material. Spiro ducts (steel) are
highly recommended, but other duct qualities
approved for such use can be applied for
flexible connection to the cookerhood. The
duct must be accessible for changing or
cleaning (see chapter "Maintenance and
cleaning").
Duct runs installed in cold loft space must be
insulated to avoid condensation. Remember
do insulate all duct fittings well.
NOTE! Take care not to damage the ducts
during the installation. Smashed
ducts, insufficient fixing or insulation
etc. will reduce the efficiency and
may lead to water leakage caused
by condensation.
NOTE! For further information regarding the
duct system, see installation
instructions for the ventilation unit.

10
ELEKTRISK INSTALLASJON
Elektrisk installasjon skal utføres av
autorisert installatør og i samsvar med
gjeldene forskrifter for elektriske anlegg.
Villavent kjøkkenhette, type 251-10/B, er
ferdig internt koblet og leveres med ledning og
støpsel, samt ledning for videreføring av
potensialfritt signal til ventilasjonsaggregatet.
Det skal kun sørges for strømtilførsel
(10A/230V + jord) til kjøkkenhetten, samt
elektrisk forbindelse mellom hetten og
aggregatet.
Ved bruk av kjøkkenhetten sammen med
sentralavtrekksvifte for flere leiligheter
benyttes ikke ledningen for potesialfritt signal.
Kabelen kan derfor fjernes (kappes).
For ytterligere informasjon om elektrisk
installasjon, se montasjeanvisning for
ventilasjonsaggregatet.
ELEKTRISK INSTALLATION
Elektrisk installation ska utföras av
akturiserad installatör och enligt gällande
föreskrifter.
Villavent spiskåpa, typ 251-10/B, är internt
fädig kopplad och levereras med en kabel och
stickkontakt, samt kabel för vidarebefodring
av potensialfri signal till ventilationsaggregat.
Spiskåpan kräver elanslutning (10A/230V +
jord), samt elkabel mellan kåpa och
aggregatet.
Vid användning av spiskåpan tillsammans
med den central frånluftsfläkten för flera
lägenheter används inte ledningen för
potentialfri signal. Kabeln kan därför (kapas)
För mer information om elektrisk
installation, se montageanvisning för
ventilationsaggregatet.

11
ELEKTR. INSTALLATION
Die Elektrische Verdrahtung darf nur von
einem zugelassen Unternehmen unter
Berücksichtigung der gesetzl.
Bestimmungen ausgeführt werden.
Die Villavent Dunstabzugshaube, 251-10/B ist
intern kpl. verdrahtet und wird steckerfertig
geliefert. Ein seperates Steuerkabel zw. DH
und WRG-Gerät liegt bei. Der elektr.
Anschluß ist für 10A/230V + Erde und für die
Verbindung DH und WRG-Gerät ausgelegt.
Bei der Kombination der Haube mit einem
zentralen Abluftventilator wird das Kabel für
den potentialfreien Anschluß nicht gebraucht
und kann entfernt warden.
Weitere Informationen über die elektr.
Installation können Sie in der Montagean-
leitung WRG-Gerät nachlesen.
ELECTRICAL INSTALLATION
Electrical installation to be made by
authorised installer and in correspondence
with regulations in force.
The Villavent cookerhood, model 251-10/B, is
internally wired and supplied with cable, plug
and separate wire for potential free signal
between cookerhood and ventilation unit. The
electrical connection is therefore limited to
connection to mains supply (10A/230V +
earth) and electrical connection between
cookerhood and ventilation unit.
When the cookerhood is connected to a
central extract system (ventilation of
apartments), the wire for potential free signal
is not in use. This wire can be removed.
For further information regarding electrical
installation, see installation instructions
for the ventilation unit.

12
Fig. 6
INNREGULERING
Ved bruk sammen med Villavent-aggregat
beregnet på dette:
NB: Kjøkkenhetten må ha spjeld som er tett i
lukket stilling (uten åpning for grunn-
ventilasjon). Fjern det regulerbare
spjeldbladet og monter medlevert blindlokk
monteres som vist i fig. 6.
I ventilasjonsaggregatet ledes komfyravtrekket
direkte til avtrekksviften uten at lukt og forurens-
inger føres gjennom varmeveksleren. For å
oppnå varmegjenvinning fra grunnventilasjon
må avtrekksventil på kjøkken derfor være
tilkoblet samme kanal som våtrom.
PS: Gjelder ikke aggregat type VX-400 EV/B,
som også har grunnventilasjon via
komfyravtrekket (se beskrivelse av
innregulering nedenfor)
Ved bruk sammen med sentralavtrekksvifte
for flere leiligheter:
Innregulering av grunnventilasjon på kjøkkenet
(ved lukket spjeld) kan innreguleres ved at
skyvespjeldet ”A” føres i ønsket stilling i hen-

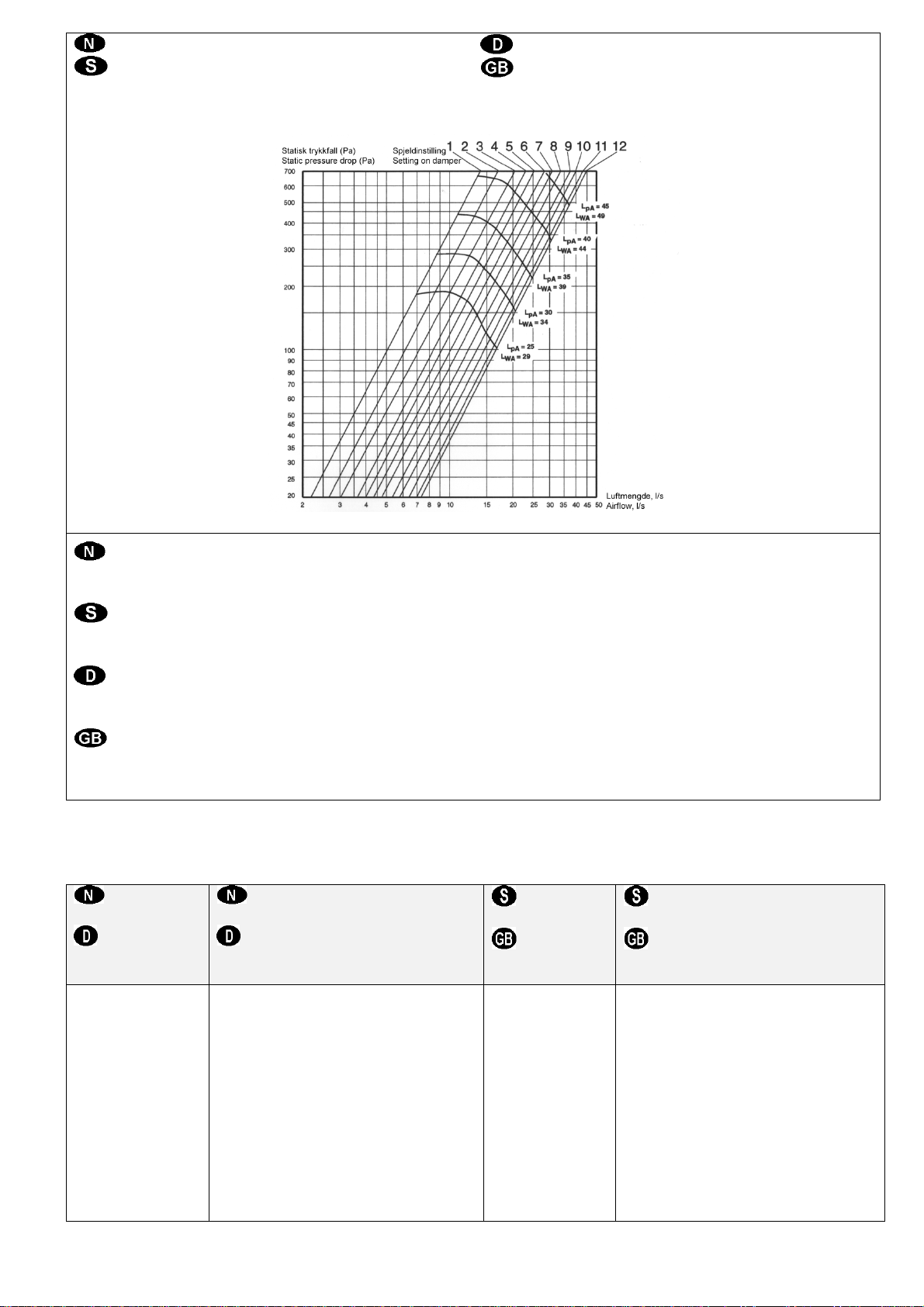

hold til markeringen ”B” (fig 7). Se diagram 1.
Ved bruk sammen med Villavent-aggregat type
VX-400 EV/B kan tabell T2 benyttes som
veiledning ved innregulering av normal-
ventilasjon:
INJUSTERING
Vid användning tillsammans med Villavent-
aggregatet beräknad på detta:
NB: Spiskåpan måste ha spjäll som är ”tätt” i
stängt läge ( utan öppning för grund-
ventilation). Ta bort det reglerbara spjället
och montera det medlevererade
”blindlocket” enl. fig. 6
I ventilationsaggregatet ledes avluften från
spiskåpan direkt till frånluftsfläkten utan att
lukt och föroreningar paserar värmeväxlaren.
För att uppnå värmeåtervinning från
grundventilationen måste man installera
frånluftsventil i kök som anslutes till samma
kanal som våtrum.
PS: Gäller ej aggregat VX 400 EV/B, som
också har grundventilation via spiskåpan
( se beskrivning av inreglering nedanför)
Vid användning av samma central
frånluftsfläkt för lägenheter
Innreglering av grundventilation i köket (vid
stängt spjäll) kan inregleras med ett
skjutspjäll ”A” inställes i önskad läge i
förhållande till markeringen”B” (fig 7), se
diagram 1.
Vid sammkörning med Villavent VX-400 EV/B
kan tabell T2 användas som vägledning
vid injustering av normalventilationen.

13
Fig. 7
INBERTRIEBNAHME
Installation mit geeignetem Lüftungsgerät
H/R von Villavent:
NOTE: Die Klappe der Haube muß im
geschlos-senen Zustand dicht
schließend sein (keine Öffnung für
Grundlüftung). Entfernen Sie das
Klappenblatt und montieren Sie den
beigelegten Spund nach fig. 6.
Im Lüftungsgerät wird die Küchenabluft (Haube)
direct über den Abluftventilator geführt, dadurch
gelangt kein Dampf/Fett in den
Wärmeübertrager. Um eine Grundlüftung in der
Küche zu erzielen, muß das Ablufttellerventil
von dort an die Abluftleitung der Naßräume
angeschlossen werden.
NOTE: Nicht anwendbar mit Gerät VX-400
EV/B! Dieses Gerät fördert die
Grundlüftung der Küche ebenfalls über
die Haube. (siehe
Inbetriebnahmeanweisung
untenstehend)
Beim Anschluß an zentralen
Abluftventilator:
Einstellung der Grundlüftung in der Küche
(Klappe zu) durch schieben der Klappe „A“ in
die gewünschte Position (entsprechend
Markierung „B“ (fig.7). Siehe auch Diagramm)
Wenn die Dunstabzugshaube zusammen mit
dem WRG-Gerät VX-400 EV/B installiert wird,
kann die Grundeinstellung für Normallüftung,
Tabelle T2, vorgenommen werden.
COMMISSIONING
When installed together with Villavent H/R
unit designed for this use:
NOTE: The cookerhood must be equipped
with damper which is tight in closed
position (no opening for basic
ventilation). Remove the adjustable
damper blade and install the provided
bung as shown in fig.6.
In the ventilation unit, extract from kitchen is
led directly to the extract fan, and therefore no
fumes/pollution is led through the exchanger
block. In order to obtain basic ventilation, the
extract louver in the kitchen must be
connected to the duct leading from laundry
room (wet rooms).
NOTE: Not applicable for unit type VX-400
EV/B. This unit has basic ventilation
via extract from cookerhood (see
commissioning instructions below).
When conneted to central extract fan for
ventilation of several apartments:
Commissioning of basic ventilation from
kitchen (damper closed) can be done by
sliding the damper "A" into wanted position,
according to marking "B" (fig. 7). See diagram.
When the cookerhood is installed together
with Villavent unit, model VX-400 EV/B, table
T2 can be applied for commissioning of
normal ventilation.

14
Grunnventilasjon
Grundventilation
Diagram 1
Grundlüftung
Basic ventilation
L
pA
= Det A-målte lydtrykksnivå ved 10 m2Sabin
L
WA = Det A-målte lydeffektnivå relativt 1 pW
LpA = Det A-mätt ljudtrycksnivå vid 10 m2Sabin
L
WA = Det A-mätt ljudeffektnivå relativt 1 pW
LpA = Schalldruckpebel (A-Bewertet) bei 10m² Sabine
L
WA = Schallleistungspegel (A-Bewertet)
L
pA
= The A-measured sound pressure level at 10 m2 Sabin
L
WA = The A-measured sound power level relatively 1pW
T2
Skyvespjeld
stilling
Einstellung
der Normal-
lüftung
Luftmengde, lukket spjeld (l/s)
Luft-Volumenstrom l/s
Skjutspjäll
inställning Luftmängd, stängt spjäll (l/s) Airflow, closed damper (l/s)
1
2
3
4
5
6
7
8
9
10
11
12
4,0
5,0
5,5
6,0
6,5
7,5
8,0
8,5
9,0
10,0
10,5
11,0
1
2
3
4
5
6
7
8
9
10
11
12
4,0
5,0
5,5
6,0
6,5
7,5
8,0
8,5
9,0
10,0
10,5
11,0

15
Fig. 8
BESKRIVELSE OG BRUK
For beskrivelse og bruk av
ventilasjonsanlegget, se egen anvisning som
følger aggregatet.

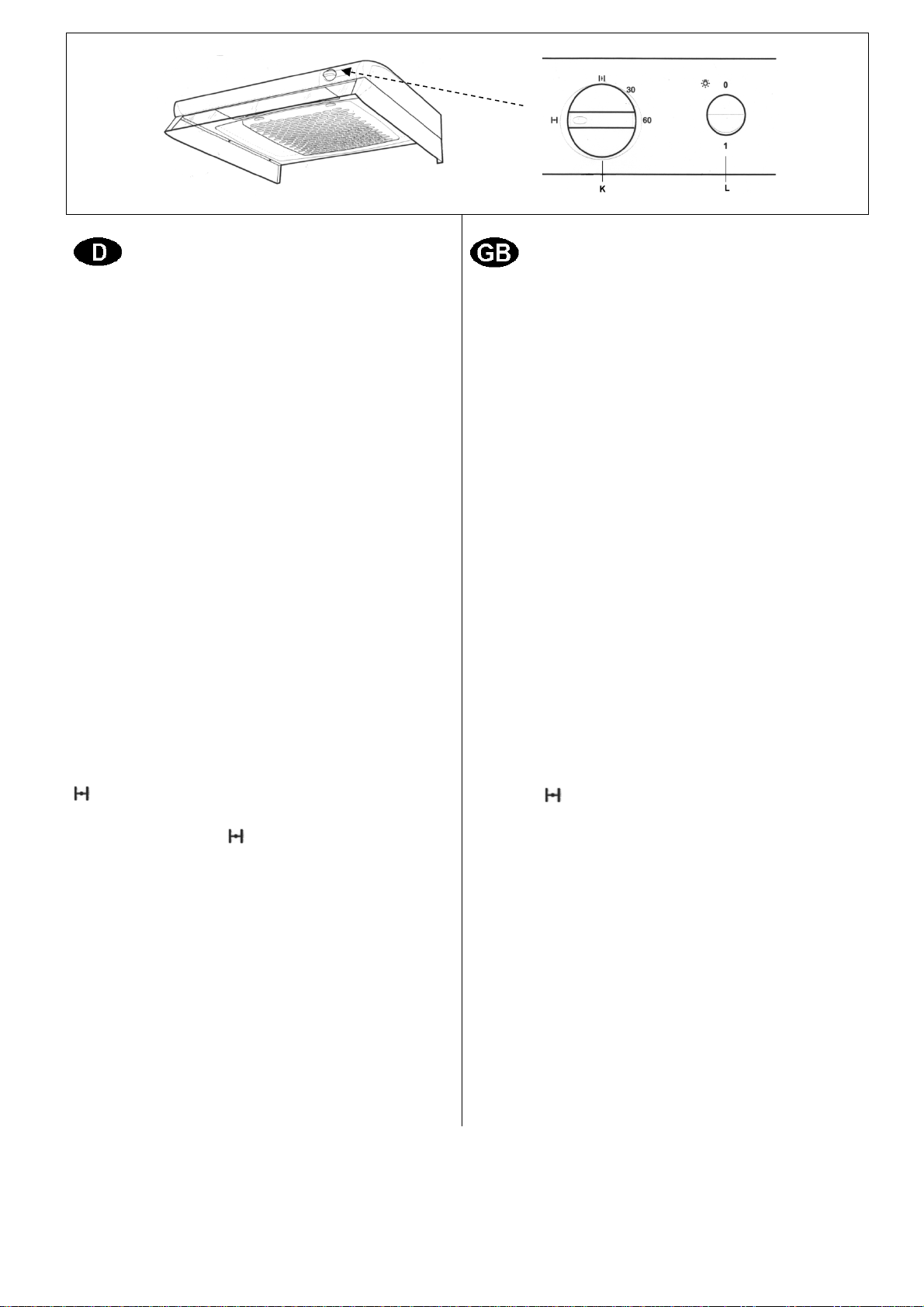

Fig. 8: L Vippebryter for belysning
KBryter for spjeld
Ved matlaging åpnes spjeldet, og forsert
ventilasjon oppnås. Ved bruk sammen ved
Villavent-aggregat reguleres viftene samtidig
automatisk til maksimal kapasitet.
Komfyravtrekket ledes utenom
varmeveksleren, og direkte til avtrekksviften.
Avtrekksviftens kapasitet utnyttes da primært
til komfyravtrekk, men en liten luftmengde
opprettholdes gjennom avtrekksventilene.
Åpningstiden for spjeldet i kjøkkenheten er
regulerbar mellom 5 og 60 minutter. Spjeldet
lukker automatisk etter innstilt tid, eller
manuelt ved å vri spjeldbryteren på hetten
tilbake til lukket posisjon. Ved
normalventilasjon skal spjeldet stå i lukket
stilling ( ).
Anm: God energieffektivitet oppnås ved å
lukke spjeldet manuelt så raskt som
mulig etter matlaging.
Flambering under hetten må ikke forekomme.
ANVÄNDNING
För skötsel och användning av ventilations-
anläggningen, se anvisningar som medföljer
aggregatet.
Fig.8: L Brytare för belysning
K Brytare för spjäll
Vid användning av spiskåpan (matlagning)
öppnas spjället och forcerad ventilation uppnås
och tillsammans med Villavent-aggregatet
regleras fläktarna samtidigt automatiskt till
maximal kapacitet. Spiskåpans avluft ledes
utom värmeväxlaren och direkt till
frånluftsfläkten. Frånluftsfäktens kapacitet
utnyttjas då primärt för spiskåpan, dock med en
liten luftmängd som upprätthålles genom
frånluftsventilen.
Öppningstiden för spjället är reglerbart mellan 5
och 60 minuter. Spjället stänger automatiskt
efter inställd tid, eller manuellt genom att vrida
på brytaren tillbaka till stängt läge. Vid normal-
ventilation ska spjället stå i läge ( )
Anm.:Bra energi effektivitet uppnås genom
att stänga spjället manuellt, när
behovet av forcerad ventilation inte
kvarstår.
Flambering under kåpan är inte att
rekomendera.

16
Fig. 8
BESCHREIBUNG UND GEBRAUCH
Nähere Beschreibung und den Gebrauch des
Lüftungssystems lesen Sie bitte in den
Anleitungen des WRG-Gerätes nach.
Fig. 8: L Switch for light
KSwitch for damper
Wenn Sie die Haube benutzen (beim Kochen)
wollen, öffnen Sie die Klappe der Haube mit
Schalter “A”. Gleichzeitig schalten die Ventila-
toren im Lüftungsgerät auf max. Drehzahl. Die
Haubenabluft wird direkt über den Abluft-
ventilator ins Freie geblasen und geht nicht
durch den Wärmeübertrager. Im Hauben-
betrieb wird ca. 80% des Luftvolumens über
die Haube gesogen und der Rest durch die
Abluft-Ventile in den Räumen.
Die Betriebszeit der Haube (Klappe offen)
kann zwischen 5 und 60 min eingestellt
werden. Die Haube schaltet automatisch ab
(Klappe schließt), wenn die eingestellte Zeit
abgelaufen ist bzw. kann auch per Hand auf „
“ zurückgedreht werden. Bei normaler
Lüftungsfunktion muß die Klappe der Haube
geschlossen sein ( ). .
Achtung! Sie erreichen eine optimale
Energieausbeute, wenn sie die
Klappe so bald als möglich
schließen.
Offene Flammen unter der DH müssen
vermieden werden!
DESCRIPTION AND USE
For description and use of the ventilation
system, see separate instructions provided with
the ventilation unit.
Fig. 8: L Switch for light
KSwitch for damper
During cooking, the damper opens for forced
ventilation. When used together with Villavent
units, fans will automatically and simultaneously
go to max. capacity. Extract from the cooker will
bypass the exchanger, directly to the extract
fan. The capacity of the extract fan will then
primarily be used for extract from the cooker,
but a small airflow will still go through the
extract louvers.
Choose opening period on the damper,
between 5 and 60 minutes. The damper will
close automatically when chosen operation time
expires, or close manually by turning the
damper switch to closed position. At normal
ventilation the damper should be in closed
position ( ).
NOTE!Good energy efficiency is obtained
by closing the damper manually as
soon as possible after finishing
cooking.
Flaming under the cookerhood must not occur.

17
Fig. 9 Fig. 10
VEDLIKEHOLD OG RENGJØRING
Før rengjøring må hetten gjøres strømløs ved
enten å trekke ut støpselet eller ta ut / slå av
sikringene.
Kjøkkenhetten tørkes av med en fuktig klut og
mildt såpevann. Filteret bør rengjøres ca. 2
ganger pr. måned ved normalt bruk. Filteret kan
tas løs fra hetten ved rengjøring. Filterkassetten
løsnes ved å trykke inn ”snappertlåsene” i
forkant, fig. 9, mens selve filterduken frigjøres
ved å løsne filterholderen som vist. Bløtlegg
filterduken og filterholderen i varmt såpevann.
Filterkassetten kan også vaskes i
oppvaskmaskin.
Noen ganger pr. år bør innbyggingshetten
vaskes innvendig med fuktig klut og mildt
såpevann. Sett tilbake filter og filterkassetten og
trykk opp slik at den låser fast i
”snappertlåsene”. Kontroller at alle fire
festene er på plass.
Selve avtrekkskanalen fra kjøkkenhetten må
også rengjøres en gang i blant. Dette kan
gjøres ved å trekke børste eller fille gjennom
ved hjelp av en snor. Kanalen nærmest hetten
er mest utsatt for avleiring av fett og støv, og
denne kan ofte være mest hensiktsmessig å
skifte ut. (Spesielt aktuelt dersom slange
benyttes for tilkobling av hetten til
kanalanlegget).
NB: Manglende rengjøring kan medføre
oppsamling av fett og økt brannfare.
Bytte av lysrør
Ta løs lampeglasset ved at klipsfestet trykkes
forover, fig. 10. Lysrøret trekkes ut av holderen,
og nytt lysrør trykkes på plass.
SKÖTSEL OCH RENGÖRING
Före rengöring av kåpan, måste den göras
strömlös, antingen genom att dra ur stick-
kontakten eller ta bort huvudsäkringen.
Spiskåpan torkas av med en fuktig trasa och ett milt
rengöringsmedel. Filtret bör rengöras ca 2 gånger i
månaden vid normalt användning. Filtret kan tas ur
vid rengöring.
Filterkasetten lossas genom att
trycka in “snäpplåsen” i framkant, fig. 9, själva
filterduken frigörs, genom att lossa filter-
hållaren. Blötlägg filtret och filterhållaren i varmt
vatten med rengöringsmedel. Filterkasetten kan
också rengöras i tvättmaskin.
Någon gång om året bör också kåpan rengöras
invändigt med en fuktig trasa och ett milt ren-
göringsmedel. Sätt tillbaks filtret och
filterkasetten och tryck uppåt så att snäpplåsen
fastnar. Kontrollera att alla fyra fästena är på
plats.
Frånluftskanalen från spiskåpan bör också
rengöras ibland. Detta görs genom att borsta
kanalen invändigt. Kanalen närmast kåpan är
mest utsatt för nedsmutsning av fett och damm,
och är närmast aktuell för ett event. byte.
(Speciellt om det används en slang för
anslutning till kåpan).
OBS! Dålig rengöring av lagrat fett kan
medföra brandfara.
Byte av lysrör
Ta loss lampglaset genom att “klippfästet”
trycks framåt fig.10. Lysröret lossas från
hållaren, och nytt lysrör trycks på plats.

18
Fig. 9 Fig. 10
WARTUNG UND REINIGUNG
Vor der Wartung oder Reinigung ist der
Netzstecker zu ziehen oder die Sicherungen
rauszudrehen.
Wischen Sie die DH mit einem feuchten Lappen
ab. Nehmen Sie die Filter zur Reinigung aus
der DH. Die Reinigung der Filter sollte ca. alle 2
Monate erfolgen.
Die Filterkassette wird durch drücken der
Verriege-lung auf der Vorderseite der Haube
entnommen fig.9. Der Filter selbst wird wie
gezeigt entfernt. Weichen Sie den Filter in
Seifenlauge oder Wasch-wasser ein.
Die Innenseite der DH sollte nach Bedarf mit
einem mit warmer Seifenlauge getränkten
Lappen ausgerieben werden.
Setzen Sie das Filter und die Filterkassette
wieder ein. Prüfen Sie, ob alle 4 Filterhalter
eingerastet sind.
Die Kanalverbindung zw. DH und WRG-Gerät
sollte von Zeit zu Zeit auch gereinigt werden.
Hierfür verwenden Sie am Besten eine Bürste
oder einen Lappen, den sie durch das Rohr
ziehen. Nach der Reinigung achten Sie bitte
darauf, daß die Kanal-verbindungen wieder
sachgemäß hergestellt sind, bevor sie die DH
wieder verwenden. Wenn sich zu viel Fett od.
Schmutz im Rohr abgelagert haben, so ist es
zu erneuern.
Achtung!Mangelnde Reinigung führt zu
Ablagerung von Fetten. Dadurch
wird die Brandgefahr und die
Brandlast erhöht.
Wechseln der Glühbirne
Entfernen Sie die Lampenabdeckung durch
vordrücken der Halter (fig.10). Drehen Sie die
kaputte Birne heraus und eine neue hinein.
MAINTENANCE AND CLEANING
Before cleaning or maintenance, disconnect
from mains supply by either pulling out the
plug or disconnecting the fuses.
Wipe the cookerhood by using a damp cloth.
The filter should be cleaned at least twice a
month. Remove the filter from the hood for
cleaning.
The filter cassette is released by pressing the
"snap" locks on the front of the hood, fig. 9.
The filter itself is removed by releasing the
filter holder as shown. Soak the filter in warm
soapy water or in dishwasher.
The inside of the cookerhood should, as
necessary, be wiped off using a damp cloth,
soaked in warm soapy water.
Replace the filter and the filter cassette.
Check that all 4 filter holders are snapped
into position.
The duct between cookerhood and fan should
be cleaned every now and then. This can be
done by pulling a brush or cloth through the
duct. After this operation, make sure that the
duct is taped properly back on the connectors
before starting the system. If settlements of
grease and dust are too heavy, the duct
should be replaced.
Note! Lack of cleaning will lead to build-
up of grease and dust. This will
increases the risk of fire.
Changing the light bulb
Release the lamp cover by pressing the
holders forwards, fig. 10. Pull the light bulb out
of it's socket and replace it with a new one.

19
FEILSØKING
Dersom kjøkkenhetten ikke fungerer, bør
følgende undersøkes før service tilkalles:
Er sikringene hele?
Er støpselet på plass?
Kfr. feilsøking i bruks- og vedlikeholds-
anvisning for ventilasjonsaggregatet
Service
Før det tas kontakt med servicepersonell, les
av teknisk dataskilt på undersiden av hetter,
bak lampeglasset og noter type- og
modellbetegnelse.
Villavent serviceavdeling:
Villavent serviceavd.
Tlf.: 51969700
Fax.: [phone]
In UK:
Villavent Ltd.
Phone.: [phone]
Fax.: [phone]
FELSÖKNING
Om spiskåpan inte fungerar bra, bör följande
saker kontrolleras innan serviceman tillkallas:
Är säkringarna hela?
Är kontakten på plats?
Kfr. Felsökning i drift-och
skötselanvisningarför
ventilationsaggregat
Service
Innan det tas kontakt med servicepersonal,
läsav den tekniska dataskylten på undersidan
av kåpan, bakom lampglaset, och notera typ
och modell.
FEHLERSUCHE
Bitte überprüfen Sie erst folgende Punkte
bevor Sie den Kundendienst benachrichtigen.
Sicherungen prüfen
Prüfen ob der Netzstecker eingesteckt
ist
Führen Sie einen Check (Fehlersuche)
nach der Bedienungs- und
Wartungsanl. des WRG-Gerätes durch.
Kundendienst
Bevor Sie den Kundendienst anrufen, notieren
Sie sich die Daten auf dem Typenschild auf
der Unter-seite der Dunstabzugshaube (hinter
der Lampen-abdeckung).
TROUBLESHOOTING
Please check the following items before
calling your service representative:
Are the fuses ok?
Is the plug connected to mains supply?
Check chapter "Troubleshooting" in
user and maintenance instructions for
the unit.
Service
Before calling your service representative,
make a note of the data on the data sign
under the cookerhood (behind the lamp
cover); i.e. specification and model.

20
Rett til endringer forbeholdes.
Änderungen vorbehalten
Vi förbehåller oss rätten till ändring utan
meddelande.
Specifications may be changed without notice.
Produsent/Hersteller/Manufacturer:
www.systemair.com
For UK: www.villavent.co.uk
