System air Tender 722-10/B User manual

Spiskåpa Tender 722–10/B
Emhætte Tender 722–10/B
Cooker hood Tender 722–10/B
Kjøkkenhette Tender 722–10/B
SV Bruksanvisning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av luftflöden .................. 7
Användning ..................................... 9
Service och garanti ....................... 10
DA Betjeningsvejledning
Sikkerhedsforskrifter .................... 11
Installation .................................... 12
ustering af luftflow ...................... 15
Betjening ...................................... 17
Service og garanti ......................... 18
GB User instructions
Safety Instructions ....................... 19
Installation .................................... 20
Adjusting air flow .......................... 23
Instructions for use ...................... 25
Service and warranty .................... 26
NO Bruksanvisning
Sikkerhetsforskrifter ..................... 27
Installasjon ................................... 28
Tilpasning av luftstrømmen .......... 31
Bruk .............................................. 33
Service og garanti ......................... 34
Библиотека СОК 

991.0433.861/126181/2016-02-08 (20231)

SÄKERHETS ÖRESKRI TER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 50 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0433.861/126181/2016-02-08 3

INSTALLATION
Spiskåpan är avsedd för montering på vägg.
Spiskåpan är försedd med elektronisk styr-
ning, motordrivet spjäll, LED-belysning och
metalltrådsfilter. Installation, användning,
skötsel, underhåll mm framgår av denna
anvisning.
TEKNISK UPPGIFTER
ig. 1
Mått se Fig. 1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Max anslutningsef-
fekt för styrledare 900 W vid 230 V~
Belysning LED 2 x 2 W
INST LL TION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag, samt styrledare för anslutning till ex-
tern enhet.
Kopplingsbox eller vägguttag placeras som
framgår av måttbilden, Fig. 2.
Vid montering med en förlängd övre skor-
stensdel, ta hänsyn till detta vid placering
av uttag.
Kopplingsbox och vägguttag ska vara åt-
komliga efter installation.
Byte av spjällucka
OBS! Gäller endast när grundventilation
sker via spiskåpan.
Spiskåpan är försedd med ett tätslutande
spjäll. Om spiskåpan ska användas i ett kök
utan separat grundflödesventilation ska den
förses med injusteringslucka för grundflö-
de. Byt spjällucka innan spiskåpan monte-
ras, se separat anvisning
INST LL TIONSKOMPONENTER
D 2 st Konsoler för övre
skorstensdel
E7 st Väggpluggar
F7 st Skruvar 4,5 x 32 TORX T25
G2 st Skruvar 2,9 x 9,5 TORX T10
4991.0433.861/126181/2016-02-08

I 4 st Skruvar 3,5 x 6,5 TORX T10
1 st Tätslutande spjällucka
ig. 2
Montering av väggfästen, märkning på
vägg
Obs!
Totalhöjd, avstånd mellan spiskåpans
nedre kant och skorstenens övre, se
måttskiss Fig. 1. Vid montering med en
förlängd övre skorstensdel,
se måttuppgifter för denna.
Markera en centrumlinje A ovanför spisen
där spiskåpan ska monteras.
Dra en horisontell referenslinje B, ovanför
spisen, Fig. 2.
Placera övre fäste D för skorsten på väg-
gen, som framgår av Fig. 2.
Märk ut fästets skruvhål på väggen.
Placera undre fäste D för skorsten på väg-
gen, se Fig. 2, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spiskåpans upp-
hängning, C, på väggen, som framgår av
Fig. 2.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, ge-
nom att använda skruvarna F (4,5 x 32
mm).
Om medlevererad plugg ska användas, bor-
ra 6 mm hål. Placera väggpluggar E i hålen.
Kontrollera att skruv och plugg som an-
vänds är avsedd för materialet i väggen.
Montering spjällenhet
ig. 3
Ta bort fettfilter, se Fig. 12.
Placera kåpa och spjällenhet liggande på
ett plant underlag.
Skruva fast spjällenheten i spiskåpan med
skruvar I.
Anslut styrledningen för spjäll till stiftet på
spjällenhetens ovansida, Fig. 3.
Montering
ig. 4
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig. 4.
Häng upp spiskåpan och justera den
vågrätt.
991.0433.861/126181/2016-02-08 5

Lås fast med en skruv F.
Sätt tillbaka fettfilter.
nslutning till frånluftkanal
Anslut spiskåpan med rör eller slang Ø160
mm. Är anslutningen Ø125 mm måste redu-
ceringsstos användas.

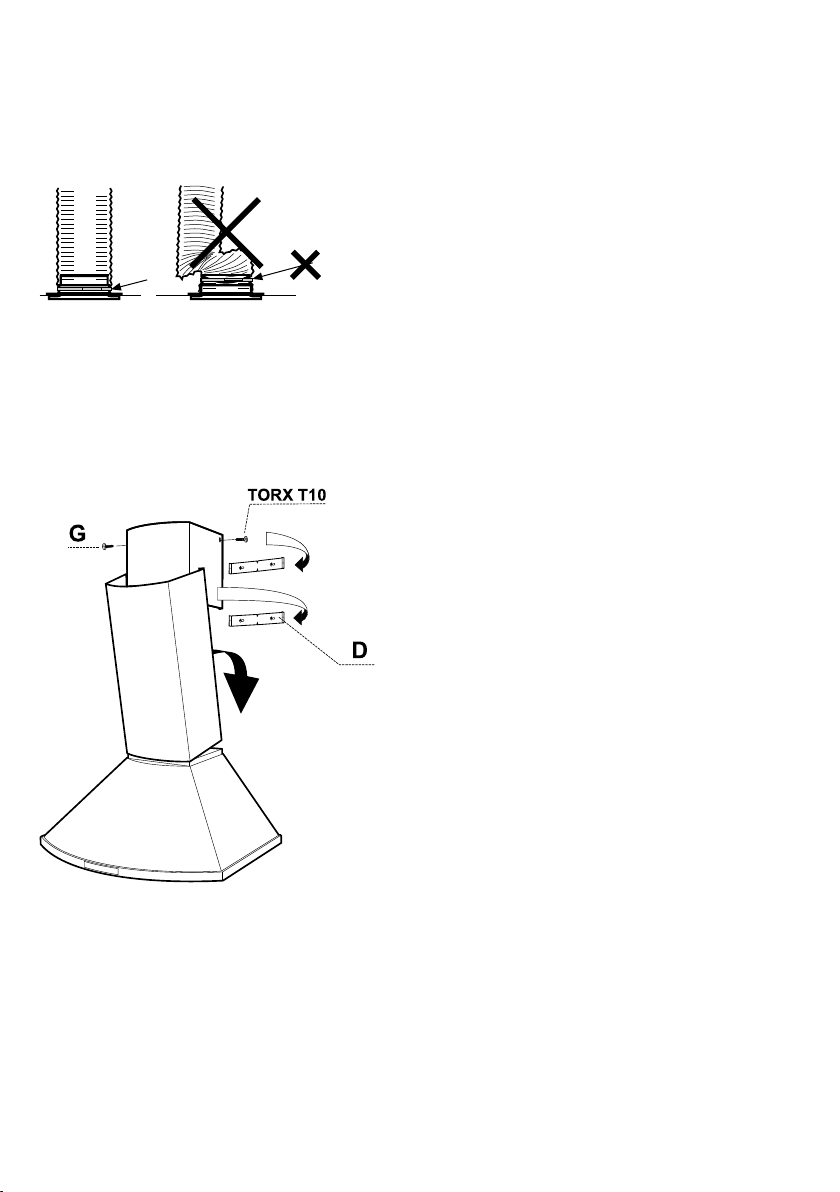

ig. 5
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig. 5.
Montering skorsten
ig. 6
Skorsten övre sektion
För försiktigt de två sidorna av den övre
skorstensdelen utåt och haka dem på kon-
solerna D. Se till att de sitter ordentligt.
Fixera sidorna mot övre konsolen med hjälp
av skruvarna G ( 2,9 x 9,5 mm), Fig. 6.
Skorsten, nedre sektion
För försiktigt de två sidorna av den nedre
skorstensdelen utåt och sätt ner den på ku-
pan. Haka fast skorstensdelen i nederkant.
Se till att de kommer ordentligt på plats.
6991.0433.861/126181/2016-02-08

INJUSTERING AV LU T LÖDEN
SPJÄLLINSTÄLLNING
ustering av luftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för justering
genom att ta bort filtret.
ig. 7
Mätuttag
Mättrycket Pm mäts i mätuttaget, Fig. 7A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmängden avläsas i injuster-
ingsdiagram, där F1-F6 är forcerad ventila-
tion och G1-G6 är grundventilation.
Om luftmängden måste förändras, läs av en
ny spjällinställning från diagram och justera
därefter spjällets position enligt nedanstå-
ende beskrivning.
Injustering av forcerad ventilation
ig. 8
Öppna spjälluckan, Fig. 8B.
Obs!
Hantera spjället försiktigt!
ig. 9
Lossa forceringsluckan, Fig. 9C, genom att
lyfta den från låstaggarna, Fig. 9D.
991.0433.861/126181/2016-02-08 7

Obs!
Hantera forceringsluckan försiktigt, var
noga med att inte bocka den.
För luckan till önskat läge. Markeringar för
forceringsluckans läge, F1–F6, motsvarar
värdena i diagrammet Forcerad ventilation,
se Fig. 13 sidan 35.
Tryck fast forceringsluckan i låsningen, se
till att det fastnar ordentligt.
Mät trycket Pm och kontrollera att önskat
forceringsflöde erhålls. (Se diagram, Fig. 13
sidan 35.)
Injustering av grundventilation
ig. 10
ustera grundventilationen med stängd
spjällucka. Lossa skruvarna, Fig. 10E.
För spjälluckan, Fig. 10F, i önskat läge.
Obs!
Hantera spjället försiktigt.
Markeringarna för spjälluckans läge, G1 -
G6, motsvarar värdena i diagrammet Grund-
ventilation, se Fig. 14 sidan 36.
Lås fast spjälluckan med skruvarna, Fig.
10E.
Mät trycket Pm och kontrollera att önskat
grundflöde erhålls. (Se diagram, Fig. 14 si-
dan 36.)
8991.0433.861/126181/2016-02-08

ANVÄNDNING
FUNKTION STRÖMBRYT RE
ig. 11
A. Belysning.
B. Spjällfunktion. Tryck en gång för att öpp-
na spjället. Indikeringslampan lyser när
spjället är öppet.
C. Indikeringslampa.
Spjället stängs automatiskt efter 60 minu-
ter eller genom att trycka en andra gång på
knappen B.
Låt gärna spjället vara öppet en stund före
och efter matlagning, för att hindra att os
sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras 2 gånger
per månad vid normal användning.
ig. 12
Ta bort fettfilter genom att öppna snäppet,
Fig. 12. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan ska rengöras minst
två gånger per år.
991.0433.861/126181/2016-02-08 9

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Du kan vända dig till Din leverantör eller
närmaste Systemair kontor
Systemair B, 0222-44 000
Produkten omfattas av gällande
branchbestämmelser
EMB LL GE- OCH
PRODUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
10 991.0433.861/126181/2016-02-08

SIKKERHEDS ORSKRI TER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til se-
nere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur og pro-
dukt skal være mindst 50 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets pro-
ducent anbefaler højere mon-
teringsafstand skal dette
respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkelig
ventilation i rummet, når pro-
duktet anvendes sammen med
produkter, som anvender an-
den energi en elektricitet, f.
eks. gaskomfur, gasovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan blive varme under
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
991.0433.861/126181/2016-02-08 11

INSTALLATION
Emhætten er konstrueret til vægmontering.
Emhætten er forsynet med elektronisk styr-
ing, motordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, betjening, ple-
je, vedligeholdelse m.m. fremgår af denne
vejledning.
TEKNISKE D T
ig. 1
Mål se Fig. 1
Elektrisk tilslutning 230 V ~ med
jordforbindelse.
Maks. tilslutnings-
effekt for
styrekabel
900 W ved 230 V~
Belysning LED 2 x 2 W
INST LL TION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforbun-
det stik for tilslutning til jordforbundet stik-
kontakt samt styrekabel for tilslutning til
ekstern enhed.
Koblingsboks eller vægudtag placeres som
vist på målskitse, Fig. 2.
Ved montering med forlænget øvre skor-
stensdel tages der hensyn til dette ved pla-
cering af udtag.
Koblingsdåse og stikkontakt skal være til-
gængelige efter installationen.
Udskiftning af spjæld
OBS! Gælder kun, når grundventilation sker
via emhætten.
Emhætten er forsynet med et tætsluttende
spjæld. Hvis emhætten skal bruges i et
køkken uden separat grundflow-ventilation
skal den udstyres med justeringsdør for
grundflow. Udskift spjældet, før emhætten
monteres, se separat vejledning
INST LL TIONSKOMPONENTER
D 2 stk. Beslag til øvre skorstensdel
E 7 stk. Rawplugs
F 7 stk. Skruer 4,5 x 32 TORX T25
G 2 stk. Skruer 2,9 x 9,5 TORX T10
12 991.0433.861/126181/2016-02-08

I 4 stk. Skruer 3,5 x 6,5 TORX T10
1 stk. Tætsluttende spjæld
ig. 2
Montering af vægbeslag, mærkning på
væg
Obs!
Totalhøjde, afstand mellem emhættens
og skorstenens overkant, se målskitse
Fig. 2. Ved installation med forlænget
øvre skorstensdel, se måloplysninger for
denne.
Markér en midterlinje A over komfuret hvor
emhætten skal monteres.
Træk en horisontal referencelinje B ovenfor
komfuret, Fig. 2.
Anbring skorstensbeslag D på væggen som
vist i Fig. 2.
Markér skruehullerne på væggen.
Anbring midterste beslag D for skorsten på
væggen, se Fig. 2, under øvre beslag, og
marker beslagets skruehul på væggen.
Afmærk emhættens skruehuller for op-
hængning, C, på væggen som vist i Fig. 2.
Bor Ø 3,5 mm hul i midten af hvert
markeringspunkt.
Skru beslagene fast til skorstenen med
skruerne F (4,5 x 32 mm).
Hvis de medfølgende rawlplugs skal anven-
des bores huller på 6 mm. Anbring rawlp-
lugs E i hullerne. Kontroller, at skruer og
rawlplugs er beregnet til væggens
materiale.
Montering af spjældenhed
ig. 3
Fjern fedtfiler, se Fig. 12.
Anbring blæser og spjældenhed på et plant
underlag.
Fastgør spjældenheden i blæseren med
skruerne I.
Tilslut styrekabel for spjæld til stik på
spjældenhedens overside, Fig. 3.
Montering
ig. 4
Inden ophængning skrues de to skruer F i
de forborede huller, Fig. 4.
Hæng emhætten op, og juster den vandret.
Lås fast med en skrue F.
991.0433.861/126181/2016-02-08 13

Sæt fedtfilter i igen.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø160
mm. Er tilslutningen Ø125 mm skal der an-
vendes adapterstuds.
ig. 5
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 5.
Montering af skorsten
ig. 6
Skorsten øvre sektion
Før forsigtigt de to sider på øvre skorstens-
del udad og hægt dem på beslagene D.
Sørg for, at de sidder fast.
Fastgør siderne mod øvre beslag ved hjælp
af skruer G (2,9 x 9,5 mm), Fig. 6.
Skorsten, nedre sektion
Før forsigtigt de to sider af den nedre skor-
stensdel udad, og sæt den ned på hvælving-
en. Hægt skorstensdelen fast i
underkanten. Check at de sidder fast.
14 991.0433.861/126181/2016-02-08

JUSTERING A LU T LOW
SPJÆLDINDSTILLING
ustering af flow sker på spjældet. Spjældet
bliver tilgængeligt for justering ved at fjerne
filteret.
ig. 7
Måleudtag
Måletrykket Pm måles ved måleudgangen,
Fig. 7A. Ved hjælp af måletrykket Pm og
spjældets position kan luftmængden aflæ-
ses i justeringsdiagrammet, hvor F1-F6 er
forceret ventilation, og G1-G6 er
grundventilation.
Hvis luftmængden skal forandres foretages
en ny spjældindstilling ud fra diagrammer-
ne, og derefter justeres spjældets position i
henhold til nedenstående beskrivelse.
Justering af forceret ventilation
ig. 8
Åbn spjældet, Fig. 8B.
Obs!
Spjældet håndteres forsigtigt!
ig. 9
Løsn forceringsklappen, Fig. 9C, ved at løfte
den fra låsegrebene, Fig. 9D.
991.0433.861/126181/2016-02-08 15

Obs!
Håndtér forceringsklappen forsigtigt, og
undgå at bøje den.
Før klappen til ønsket position. Markering-
erne for forceringsklappen tilstand, F1-F6,
svarer til værdierne i diagrammet Forceret
ventilation, se Fig. 13 side 35.
Tryk forceringsklappen fast i låsningen, og
kontroller, at den sidder fast.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, Fig. 13 side
35.)
Justering af grundventilation
ig. 10
ustér grundventilationen med lukket
spjæld. Løsn skruerne, Fig. 10E.
Før spjældet, Fig. 10F, til ønsket position.
Obs!
Spjældet håndteres forsigtigt.
Markeringerne for spjældets position G1-
G6 modsvarer værdierne i diagrammet
Grundventilation, se Fig. 14 side 36.
Lås spjældet fast med skruerne, Fig. 10E.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, Fig. 14 side
36.)
16 991.0433.861/126181/2016-02-08

BETJENING
FUNKTION STRØM FBRYDER
ig. 11
A. Belysning.
B. Spjældfunktion. Tryk én gang for at åbne
spjældet. Indikatorlampen lyser, når
spjældet er åbent.
C. Indikatorlampe.
Spjældet lukkes automatisk efter 60 minut-
ter eller ved tryk igen på knappen B.
Lad gerne spjældet være åbent lidt tid før
og efter madlavningen for at forhindre
spredning af mados i rummet.
PLEJE OG VEDLIGEHOLDELSE
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filteret skal rengøres 2
gange om måneden ved normal brug.
ig. 12
Fjern fedtfiltrene ved at åbne låsen, Fig. 12.
Håndter filtrene forsigtigt, og pas på ikke at
bøje dem.
Læg filteret frit i varmt vand med opvaske-
middel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring,
sørg for, at det låser korrekt.
Emhætten skal rengøres indvendigt mindst
to gange årligt.
991.0433.861/126181/2016-02-08 17

SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktioner-
ne for at se, hvad der ikke fungerer.
Du kan henvende dig til din leverandør eller
til det nærmeste Systemair-kontor
Systemair /S, 87 38 75 00
Produktet er omfattet af gældende
branchebestemmelser.
EMB LL GE- OG
PRODUKTGENBRUG
Emballagen skal afleveres på nærmeste
genbrugsstation til genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som hushol-
dningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre kor-
rekt håndtering medvirker du til at forebyg-
ge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bort-
skaffelse som almindeligt affald. For yderli-
gere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renova-
tionsselskabet eller forretningen hvor varen
er købt.
18 991.0433.861/126181/2016-02-08

SA ETY INSTRUCTIONS
Carefully read these instructions
of use and the installation guide,
in particular the safety instruc-
tions, before you install and begin
using the product.
Save these instructions for later
use or for the party who may take
over the product after you.
Make sure you unplug the product
prior to any form of cleaning or
care.
§Diversion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from, for example, gas,
wood or oil-burning stoves, fi-
replaces, etc.
§The distance between the coo-
ker and the product must be at
least 50cm. For gas cookers,
the distance should be increa-
sed to 65 cm. If a higher
mounting height is recommen-
ded by the gas cooker manu-
facturer, this should be taken
into account.
§In order to avoid a potential
hazard, installation, replace-
ment of cables or other types
of connection should be car-
ried out by a qualified
professional.
§Flambéing underneath the pro-
duct is not allowed.
§There must be sufficient air in
the room when the hood is to
be used at the same time as
products that use energy sour-
ces other than electricity, i.e.,
gas hobs, gas, wood or oil-bur-
ning stoves or fireplaces, etc.
§ The product may be used by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, if they are informed on
how the product is to be used.
§Children should not be allowed
to play with the product. Clea-
ning and maintenance of the
product must not be perfor-
med by children without
supervision.
§Accessible parts of the product
may become hot in conjunc-
tion with cooking.
§The risk of a fire spreading in-
creases if cleaning is not car-
ried out as often as is
recommended.
991.0433.861/126181/2016-02-08 19

INSTALLATION
Cooker hood for wall mounting. The cooker
hood is equipped with electronic control, a
motorised damper, LED lighting and a metal
mesh filter. Installation, use, care, mainte-
nance etc., are described in these
instructions.
TECHNIC L INFORM TION
ig. 1
Measurements see Fig. 1
Electrical
installation 230 V~ earthed.
Max. connection
output for control
cable
900 W at 230 V~
Lighting LED 2 x 2 W
INST LL TION
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with an electri-
cal cable and earthed plug for connection
to an earthed wall socket as well as a con-
trol cable for connection to an external
unit.
The junction box or wall socket should be
positioned as shown in the measurements,
Fig. 2.
When installing with an extended upper
chimney part, take this into account when
positioning sockets.
The junction box and wall socket must be
accessible after installation is complete.
Replacement of damper hatch
N.B. Only applicable where basic ventilation
takes place via the cooker hood.
The cooker hood is fitted with a sealed
damper. If the cooker hood is used in a kit-
chen that does not have separate basic
flow ventilation, it must be fitted with an ad-
justment hatch for basic flow. Replace the
damper hatch before installing the cooker
hood, see separate instructions
INST LL TION COMPONENTS
D 2st Brackets for the upper chim-
ney section
E7st Wall plugs
F7st Screws 4,5 x 32 TORX T25
20 991.0433.861/126181/2016-02-08
