System air 392-14 User manual

Spiskåpa 392–14
Emhætte 392-14
Cooker hood 392-14
Kjøkkenhette 392-14
SV Bruksan isning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av luftflöden .................. 7
Användning ................................... 10
Service och garanti ....................... 11
DA Betjenings ejledning
Sikkerhedsforskrifter .................... 12
Installation .................................... 13
Justering af luftflo ...................... 16
Betjening ...................................... 19
Service og garanti ......................... 20
GB User instructions
Safety Instructions ....................... 21
Installation .................................... 22
Adjusting air flo .......................... 25
Instructions for use ...................... 28
Service and arranty .................... 29
NO Bruksan isning
Sikkerhetsforskrifter ..................... 30
Installasjon ................................... 31
Tilpasning av luftstrømmen .......... 34
Bruk .............................................. 37
Service og garanti ......................... 38

991.0566.818/126376/2019-02-27 (29148)

SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0566.818/126376/2019-02-27 3

INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är utrustad med elektro-
nisk styrning för EC-motor, motordrivet
spjäll, LED-belysning och metalltrådsfilter.
Installation, användning, skötsel, underhåll
mm framgår av denna anvisning.
TEKNISKA UPPGIFTER
Fig. 1
Mått se Fig. 1
Elektrisk
anslut-
ning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
Styrledare 1,6 - 10 V
Vid leverans är inställningar-
na 2, 5 och 10 V.
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag samt styrledare för anslutning till extern
enhet alternativt aggregat. Kopplingsbox
och vägguttag ska vara åtkomligt efter
installation.
Byte a spjällucka
OBS! Gäller endast när grundventilation
sker via spiskåpan.
Spiskåpan är försedd med ett tätslutande
spjäll. Om spiskåpan ska användas i ett kök
utan separat grundflödesventilation ska den
förses med injusteringslucka för grundflö-
de. Byt spjällucka innan spiskåpan monte-
ras, se separat anvisning
Montering anslutningsstos med spjäll
Fig. 2
Utluftdonet levereras inuti spiskåpan.
Spjällaxel A placeras i öglan under spjäl-
locket, se Fig. 2. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
4991.0566.818/126376/2019-02-27

Montering
Montering mellan, eller i sk p utan
botten.

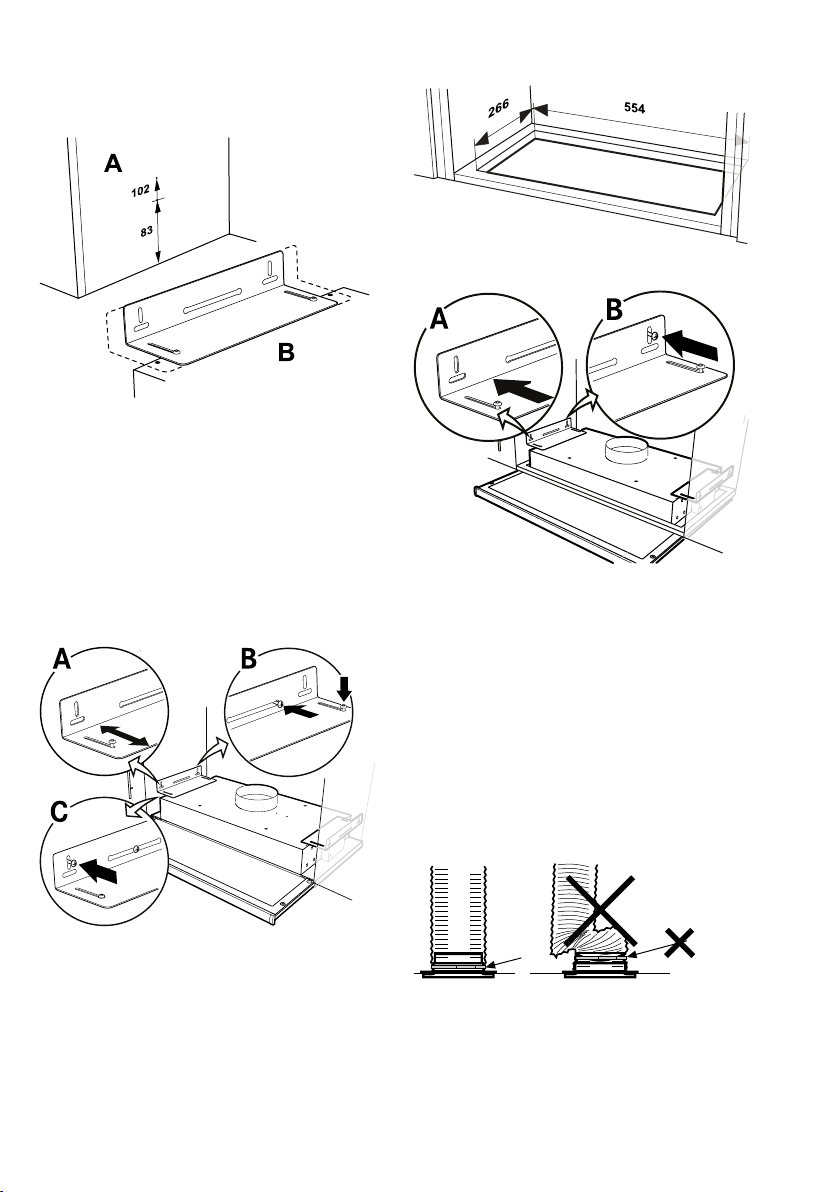

Fig. 3
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar, så att de sticker
ut några millimeter i båda skåpsidorna en-
ligt måttbilden, Fig. 3A. Om man vill placera
spiskåpans undersida i linje med skåpra-
dens undersida används det övre måttet,
102, se Fig. 3A. Konsolerna är justerbara
på spiskåpan för att passa olika skåpdjup,
Fig. 3B.
Fig. 4
Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna, Fig.
4A. Häng upp spiskåpan i de förmonterade
skruvarna i skåpsidan. Dra åt skruvarna på
konsolen och i väggen, Fig. 4B. Lås fast
konsolerna med låsskruvar, Fig. 4C.
Montering i sk p med botten
Fig. 5
Fig. 6
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig. 5. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig. 6A,
och skruva fast konsolerna i sidorna på skå-
pet, Fig. 6B. Drag fast konsolerna i
spiskåpan.
Anslutning till fr nluftkanal
Anslut spiskåpan med rör eller slang Ø125
mm.
Fig. 7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig. 7.
991.0566.818/126376/2019-02-27 5

Justering a utdragbar front.
Fig. 8
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig. 8.
Fig. 9
Skjut in fronten tills den hamnar i rätt läge
mot skåpraden, Fig. 9. Drag ut fronten igen
och dra fast skruven för frontstoppen.
Byte a front.
Fig. 10
Fronten är löstagbar för byte mot annan
frontlist. Lossa skruvarna enligt Fig. 10.
6991.0566.818/126376/2019-02-27

INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV LUFTMÄNGD VIA
OMPROGRAMMERING AV
STYRNING
Inställningarna sköts via funktionsknappar-
na på reglaget. Hastighet 1 är programmer-
ingsbar mellan 1,6 till 5 V och hastighet 2
mellan 2 till 8 V. Hastighet 3 är är alltid 10
V. Hastigheterna tillåts att överlappa var-
andra. Vid leverans är inställningarna 2 V
för hastighet 1 och 5 V för hastighet 2.
Akti era programmeringsläge
All inställning kräver programmeringsläge.
Håll in knapp Aoch Bi 5 sekunder. Pro-
grammeringsläget indikeras av att dioderna
blinkar till en gång.
Knapp C väljer vilken hastighet som ska
ställas in. Tryck till dess att diod 1 lyser
med ett fast sken för att ställa in hastighet
1 eller diod 2 för att ställa hastighet 2.
Obs!
Om ingen knapp rörs under 30 sekunder
så går styrningen ut ur programmering-
släge och tidigare inställda spänningar
kvarstår.
Inställd spänning indikeras med blinkningar
på diod för knapp A och B. Dioderna blinkar
med indikation för fabriksinställningen till
vald hastighet.
Knapp B - Används för att stega upp hastig-
heten ett steg. Knapp A - Används för att
stega ned hastigheten ett steg. Stegningen
sker med ett halvt volttal. Inställd spänning
indikeras med diod för knapp A och B med
ett antal blinkningar enligt tabell 1 för has-
tighet 1 eller tabell 2 för hastighet 2.
Spara inställningar
När programmeringen är klar spara inställ-
ningarna genom att hålla inne knapp Aoch
Bi 5 sekunder. Sparad programmering indi-
keras med att dioderna blinkar fem gånger.
991.0566.818/126376/2019-02-27 7

Programmering a hastighet 1
Aktivera programmeringsläge och välj has-
tighet 1.

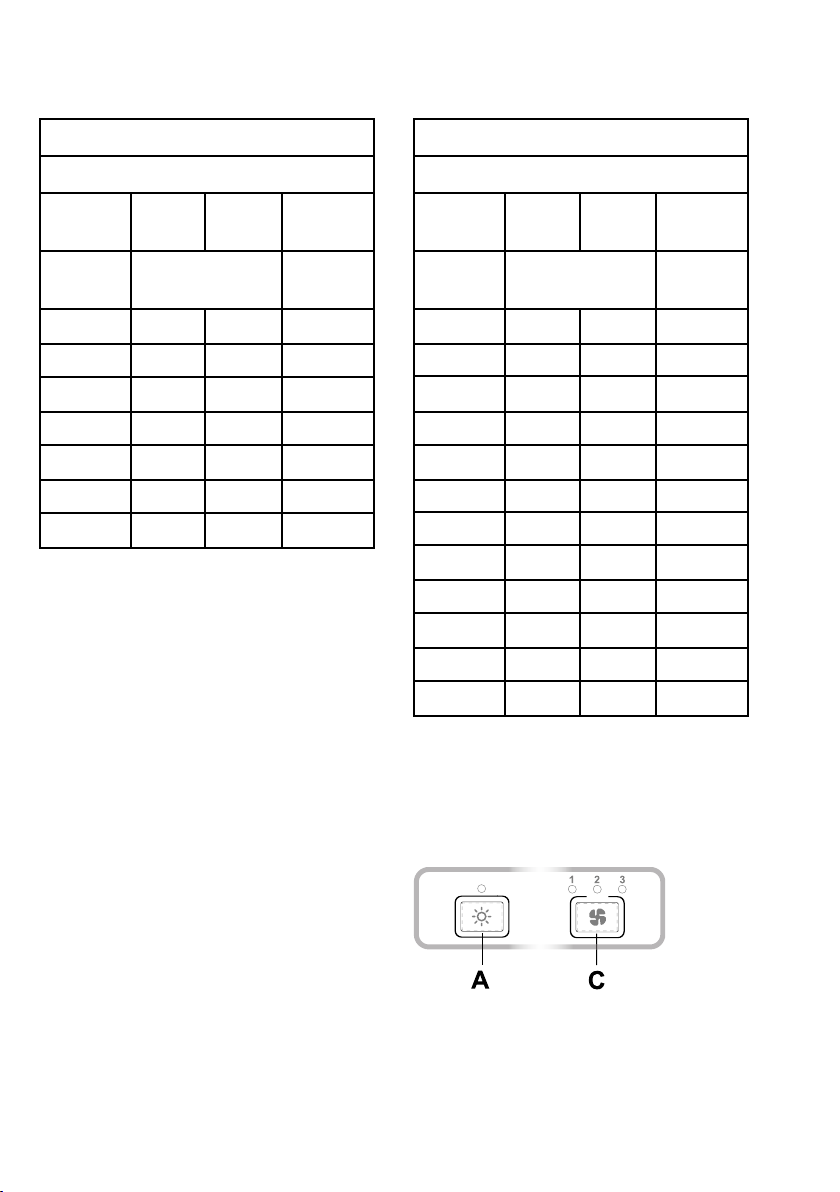

Tabell 1 Hastighet 1
Inställning från fabrik
Blink på
knapp A:2 B:0 Spänning
2 volt
Tryck-
ning + Blinkningar
knapp Spän- ning V
1A:2 B:1 2,5
2 A:3 B:0 3
3 A:3 B:1 3,5
4A:4 B:0 4
5A:4 B:1 4,5
6 A:5 B:0 5
7A:1 B:1 1,6
Spara inställningar.
Programmering a hastighet 2
Aktivera programmeringsläge och välj has-
tighet 2.
Tabell 2 Hastighet 2
Inställning från fabrik
Blink på
knapp A:5 B:0 Spänning
5 volt
Tryck-
ning + Blinkningar
knapp Spän- ning V
1A:5 B:1 5,5
2 A:6 B:0 6
3 A:6 B:1 6,5
4A:7 B:0 7
5A:7 B:1 7,5
6 A:8 B:0 8
7A:2 B:0 2
8 A:2 B:1 2,5
9 A:3 B:0 3
10 A:3 B:1 3,5
11 A:4 B:0 4
12 A:4 B:1 4,5
Spara inställningar.
Fabriksåterställning
För att göra fabriksåterställning. Samma in-
ställning som vid leveransen. Aktivera
programmeringsläge
Håll inne knapp Aoch Ci 5 sekunder.
8991.0566.818/126376/2019-02-27

SPJÄLLINSTÄLLNING
Grundflöde
Fig. 11
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig. 11. (Se diagram, sidan
39.)
Tryckfallsmätning
Fig. 12
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig. 12.
991.0566.818/126376/2019-02-27 9

ANVÄNDNING
FUNKTION REGLAGE
Fig. 13
Produkten startar upp och går alltid med
centralfläkt i grundläge, hastighet 2, indike-
rat med att diod 2 lyser.
A. Belysning av/på.
B. Spjäll öppna/stäng. Timer 60 min för
öppet spjäll.
C. Hastighet motor.
En tryckning: Hastighet 1 (diod 1 lyser).
Två tryckningar: Hastighet 2 (diod 2 ly-
ser). Fabriksläge – grundventilation.
Tre tryckningar: Hastighet 3 (diod 3 ly-
ser). Återgår automatiskt till hastighet 2
efter 60 minuter.
Vid matlagning öppnas spjället manuellt
och fläkten ställs in på önskad hastighet.
Spjället stängs automatiskt efter 60 minu-
ter eller genom att trycka en andra gång på
knappen B. Låt gärna spjället vara öppet en
stund före och efter matlagning, för att
hindra att os sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras 2 gånger
per månad vid normal användning.
Fig. 14
Ta bort fettfilter genom att öppna snäppet,
Fig. 14. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska ren-
göras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället ren-
görs enklast när det är öppet.
10 991.0566.818/126376/2019-02-27

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Systemair kundtjänst
tel. [phone]
www.systemair.com
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- OCH
PRODUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
991.0566.818/126376/2019-02-27 11

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til se-
nere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur og pro-
dukt skal være mindst 45 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets pro-
ducent anbefaler højere mon-
teringsafstand skal dette
respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkelig
ventilation i rummet, når pro-
duktet anvendes sammen med
produkter, som anvender an-
den energi en elektricitet, f.
eks. gaskomfur, gasovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan blive varme under
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
12 991.0566.818/126376/2019-02-27

INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er udstyret med elekt-
ronisk styring til EC-motor, motordrevet
spjæld, LED-belysning og metaltrådsfilter.
Installation, betjening, pleje, vedligeholdel-
se m.m. fremgår af denne vejledning.
TEKNISKE DATA
Fig. 1
Mål se Fig. 1
Elektrisk
tilslutning
230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
Styreka-
bel
1,6 - 10 V
Ved levering er indstillinger-
ne 2, 5 og 10 V.
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforbun-
det stik for tilslutning til jordforbundet stik-
kontakt samt styrekabel for tilslutning til
ekstern enhed alternativt aggregat. Ko-
blingsdåse og stikkontakt skal være til-
gængelige efter installationen.
Udskiftning af spjæld
OBS! Gælder kun når basisventilation fore-
går via emhætten.
Emhætten er forsynet med et tætsluttende
spjæld. Hvis emhætten skal bruges i et
køkken uden separat grundflo -ventilation
skal den udstyres med justeringsdør for
grundflo . Udskift spjældet, før emhætten
monteres, se separat vejledning
Montering af tilslutningsstuds med
spjæld
Fig. 2
Udluftningsudstyret er ved leveringen mon-
teret i emhætten.
Spjældakslen A placeres i bøjlen under
spjældlåget, se Fig. 2. Sørg for, at griberne
B kommer under pladens kant, og at delen
klikker fast.
991.0566.818/126376/2019-02-27 13

Montering
Montering mellem skabe eller i et skab
uden bund.
Fig. 3
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne, så de stikker
nogle millimeter ud fra begge skabssider
som i målskitsen, Fig. 3A. Hvis man vil pla-
cere emhættens underside, så den flugter
med skabsrækkens underside, anvendes
det øverste mål, 102, se Fig. 3A. beslagene
kan justeres på emhætten, så de passer til
forskellige skabsdybder, Fig. 3B.
Fig. 4
Monter beslagene i emhætten uden at
spænde skruerne helt, og juster beslagene,
så de passer mod skabssiderne, Fig. 4A.
Ophæng emhætten i formonterede skruer i
skabssiden. Spænd skruerne mod beslage-
ne og ind i væggen, Fig. 4B. Lås beslagene
fast med låseskruer, Fig. 4C.
Montering i skab med bund
Fig. 5
Fig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, og skru beslagene fast på ska-
bets sider, Fig. 6B. Træk beslagene fast i
emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø125
mm.
Fig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
14 991.0566.818/126376/2019-02-27

Justering af udtrækkelig front.
Fig. 8
Træk fronten helt ud. Løsn skruen til front-
stoppet på undersiden af emhætten, og
træk den så langt frem mod fronten som
muligt, Fig. 8.
Fig. 9
Skub fronten ind, til den flugter med skabs-
rækken, Fig. 9. Træk fronten ud igen, og
spænd skruen til frontstoppet fast.
Udskiftning af front.
Fig. 10
Fronten er aftagelig ved udskiftning med en
anden frontliste. Løsn skruer i henhold til
Fig. 10.
991.0566.818/126376/2019-02-27 15

JUSTERING AF LUFTFLOW
ÆNDRING AF LUFTMÆNGDEN VED
OMPROGRAMMERING AF STYRING
Indstillingerne styres via funktionstasterne
på regulatoren. Hastighed 1 er program-
meringsbar mellem 1,6 til 5 V, og hastighed
2 mellem 2 til 8 V. Hastighed 3 er altid 10
V. Hastighederne kan overlappe hinanden.
Ved levering er indstillingerne 2 V for has-
tighed 1 og 5 V for hastighed 2.
Akti er programmeringstilstand
Al indstilling kræver
programmeringstilstand.
Hold knap Aog Binde i ca. fem sekunder.
Programmeringstilstanden indikeres af at
dioderne blinker en gang.
Knap C vælger hvilken hastighed, der skal
indstilles. Tryk indtil diode 1 lyser konstant
for at indstille hastighed 1 eller diode 2 for
at indstille hastighed 2.
Obs!
Hvis der ikke røres ved nogen knapper i
30 sekunder, forlader styringen pro-
grammeringstilstand, og de tidligere in-
dstillede spændinger er stadig i kraft.
Indstillet spænding indikeres med blinken-
de dioder for knap A og B. Dioderne blinker
med indikation for fabriksindstillingen til
valgt hastighed.
Knap B - anvendes til at øge hastigheden et
trin. Knap A - anvendes til at reducere has-
tigheden et trin. Ændringen sker i trin på
halve volt.. Indstillet spænding indikeres
med diode for knap A og B med et antal
blink ifølge tabel 1 for hastighed 1 eller ta-
bel 2 for hastighed 2.
Gem indstillinger
Når programmeringen er færdig, skal du
gemme indstillingerne ved at holde knap A
og Binde i ca. fem sekunder. Gemt pro-
grammering indikeres ved at dioderne blin-
ker fem gange.
16 991.0566.818/126376/2019-02-27

Programmering af hastighed 1
Aktiver programmeringstilstand og vælg
hastighed 1.
Tabel 1 Hastighed 1
Indstilling fra fabrik
Blink på
knap A:2 B:0 Spænd-
ing 2 volt
Trykning
+Blink på knap Spænd- ing V
1 A:2 B:1 2,5
2 A:3 B:0 3
3 A:3 B:1 3,5
4 A:4 B:0 4
5A:4 B:1 4,5
6 A:5 B:0 5
7A:1 B:1 1,6
Gem indstillinger
Programmering af hastighed 2
Aktiver programmeringstilstand og vælg
hastighed 2.
Tabel 2 Hastighed 2
Indstilling fra fabrik
Blink på
knap A:5 B:0 Spænd-
ing 5 volt
Tryk-
ning + Blink på knap Spænd-
ing V
1 A:5 B:1 5,5
2 A:6 B:0 6
3 A:6 B:1 6,5
4 A:7 B:0 7
5A:7 B:1 7,5
6 A:8 B:0 8
7A:2 B:0 2
8 A:2 B:1 2,5
9 A:3 B:0 3
10 A:3 B:1 3,5
11 A:4 B:0 4
12 A:4 B:1 4,5
Gem indstillinger
Nulstilling til fabrikstilstand
Sådan genvælges fabriksindstilling. Samme
indstilling som ved levering. Aktiver
programmeringstilstand
Hold knap Aog Binde i fem sekunder.
991.0566.818/126376/2019-02-27 17

SPJÆLDINDSTILLING
Grundflow
Fig. 11
Grundventilationen indstilles ved at placere
skydespjældet A i ønsket position som an-
givet ved markering B, Fig. 11. (Se diagram,
side .)
Trykfaldsmåling
Fig. 12
Trykfaldsmåling sker ved at slangen monte-
res på måleudgangen E i studsens forside,
Fig. 12.
18 991.0566.818/126376/2019-02-27

BETJENING
FUNKTIONSREGULATOR
Fig. 13
Produktet starter op og går altid i central-
ventilation i basistilstand, hastighed 2, indi-
keret ved at diode 2 lyser.
A. Belysning til/fra.
B. Spjæld åbent/lukket. Timer 60 min. for
åbent spjæld.
C. Motorhastighed.
Et tryk: Hastighed 1 (diode 1 lyser).
To tryk: Hastighed 2 (diode 2 lyser). Fab-
rikstilstand - basisventilation.
Tre tryk: Hastighed 3 (diode 3 lyser).
Vender automatisk tilbage til hastighed
2 efter 60 minutter.
Ved madlavning skal spjældet åbnes manu-
elt, og emhætten skal indstilles til den
ønskede hastighed. Spjældet lukkes auto-
matisk efter 60 minutter eller ved tryk igen
på knappen B. Lad gerne spjældet være åb-
ent lidt tid før og efter madlavningen for at
forhindre spredning af mados i rummet.
PLEJE OG VEDLIGEHOLDELSE
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filteret skal rengøres 2
gange om måneden ved normal brug.
Fig. 14
Fjern fedtfiltrene ved at åbne låsen, Fig. 14.
Håndter filtrene forsigtigt, og pas på ikke at
bøje dem.
Læg filteret frit i varmt vand med opvaske-
middel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring,
sørg for, at det låser korrekt.
Emhætten og spjældet skal rengøres in-
dvendigt mindst to gange årligt. Tør af med
en fugtig klud og opvaskemiddel. Det er let-
test at rengøre spjældet, når det er åbent.
991.0566.818/126376/2019-02-27 19

SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktioner-
ne for at se, hvad der ikke fungerer.
Kontakt Systemair ser iceafdeling
tlf. + 46 222 440 00
www.systemair.com
De kan hjælpe med fejlfinding eller henvise
til nærmeste servicefirma for hurtig og god
service.
Produktet er omfattet af gældende elektris-
ke direktiver.
EMBALLAGE- OG
PRODUKTGENBRUG
Emballagen skal afleveres på nærmeste
genbrugsstation til genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som hushol-
dningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre kor-
rekt håndtering medvirker du til at forebyg-
ge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bort-
skaffelse som almindeligt affald. For yderli-
gere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renova-
tionsselskabet eller forretningen hvor varen
er købt.
20 991.0566.818/126376/2019-02-27
